Предохранители и реле Ford F-53 / F-59 Stripped Chassis (2013, 2016, 2017)
Схемы относятся к указанным годам и вариантам Ford F-53 / F-59 Stripped Chassis (2013, 2016, 2017). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Ford.
Расположение предохранителей Ford F53/F59 Разборное шасси 2013, 2016, 2017
Оглавление
Расположение блока предохранителей
Расположение блока предохранителей
Пассажирский салон
Панель предохранителей расположена ниже и левее рулевого колеса у педали тормоза.
Моторного отсека
Распределительная коробка расположена в моторном отсеке.
Диодный и релейный модуль
Модульная коробка расположена рядом с распределительной коробкой перед радиатором в моторном отсеке.
Модуль держателя предохранителя
Модуль держателя предохранителя расположен рядом с диодным/релейным модулем.
Схемы блока предохранителей
Схемы блока предохранителей
2013 г. (Ф-53)

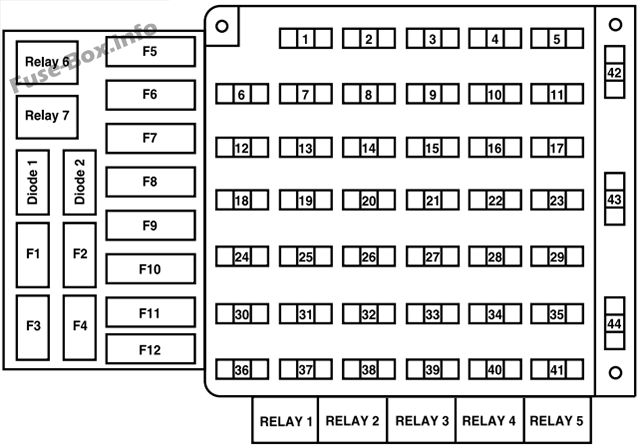

Пассажирский салон
| № | Номинал, Ампер | Защищенные цепи |
|---|---|---|
| 1 | 20A | Лампы поворота/стоп-сигнала, указатели поворота, задняя подача сигнала поворота/остановки кузова |
| 2 | — | Не используется |
| 3 | — | Не используется |
| 4 | 10A | Комбинация приборов |
| 5 | 10A | Подача аксессуаров для кузовостроителей (аксессуары и ходовая часть) |
| 6 | — | Не используется |
| 7 | 15A | Обмотка реле электровентилятора |
| 8 | 10A | Питание стоп-сигналов |
| 9 | 20A | Стоп-сигналы: лампы поворота / стоп-сигнала автомобиля, задние поворотники / стоп-сигналы производителя кузова, питание стоп-сигнала производителя кузова |
| 10 | 10A | Память комбинации приборов, лампа усилителя тормозов-Hydromax |
| 11 | 30A | Модуль стеклоочистителя/омывателя, подача стеклоочистителя |
| 12 | — | Не используется |
| 13 | 10A | Модуль антиблокировочной тормозной системы - Hydromax |
| 14 | 10A | Модуль звуковой сигнализации, Модуль усилителя тормозов — Hydromax, Питание комбинации приборов, Сигнальные лампы комбинации приборов, Модуль антиблокировочной тормозной системы — Hydroboost |
| 15 | 15A | Питание левого поворотника |
| 16 | 20A | Питание аккумуляторной батареи производителя кузова (+12 В) |
| 17 | 5A | Радиоканал кузовостроителя |
| 18 | — | Не используется |
| 19 | 5A | Реле дневных ходовых огней |
| 20 | — | Не используется |
| 21 | 15A | Подача сигнала правого поворота |
| 22 | 20A | Сигналы поворота для буксировки прицепа |
| 23 | 10A | Прогон кластера/аксессуар |
| 24 | — | Не используется |
| 25 | 10A | Питание правой фары ближнего света кузовостроителя |
| 26 | 10A | Привод блокировки переключения тормозов |
| 27 | — | Не используется |
| 28 | — | Не используется |
| 29 | — | Не используется |
| 30 | — | Не используется |
| 31 | 10A | Питание левой фары ближнего света производителя кузова |
| 32 | — | Не используется |
| 33 | 10A | Фонари заднего хода |
| 34 | 10A | Фонари заднего хода для буксировки прицепа, задняя передача кузова |
| 35 | 20A | Подача дальнего света производителя кузова, индикатор дальнего света, дневные ходовые огни |
| 36 | — | Не используется |
| 37 | — | Не используется |
| 38 | 10A | Канал бега бодибилдера |
| 39 | — | Не используется |
| 40 | — | Не используется |
| 41 | 10A | Подсветка приборов |
| 42 | — | Не используется |
| 43 | — | Не используется |
| 44 | — | Не используется |
| Реле 1 | — | Прицеп буксировать правый указатель поворота |
| Реле 2 | — | Левый указатель поворота буксировки прицепа |
| Реле 3 | — | Сигнал поворота направо |
| Реле 4 | — | Сигнал левого поворота |
| Реле 5 | — | Не используется |
| Реле 6 | — | Дневные ходовые огни, стояночный тормоз |
| Реле 7 | — | Дневные ходовые огни вкл/выкл |
| Диод 1 | — | Блокировка переключения передач с тормозом |
| Диод 2 | — | Блокировка переключения передач с тормозом |
| F1 | — | Не используется |
| F2 | — | Не используется |
| F3 | — | Не используется |
| F4 | 10A | Блокировка переключения передач с тормозом |
| F5 | — | Не используется |
| F6 | — | Не используется |
| F7 | — | Не используется |
| F8 | — | Не используется |
| F9 | — | Не используется |
| F10 | — | Не используется |
| F11 | — | Не используется |
| F12 | — | Не используется |
Моторного отсека
| № | Номинал, Ампер | Защищенные компоненты |
|---|---|---|
| 1 | 5A* | Модуль усилителя тормозов — Hydromax |
| 2 | 10 А* | Муфта компрессора кондиционера |
| 3 | 20A* | Катушка реле муфты кондиционера, датчик массового расхода воздуха с температурой всасываемого воздуха, клапан управления парами, датчики кислорода № 11 и № 21 отработавших газов с подогревом двигателя, датчик контроля каталитического нейтрализатора |
| 4 | 5A* | Память модуля управления силовым агрегатом |
| 5 | 20A* | Мощность модуля управления силовым агрегатом |
| 6 | 20A* | Питание габаритных огней, предохранитель № 41 приборной панели, модуль звукового сигнала, катушка реле габаритных огней прицепа, модуль затемнения приборной панели |
| 7 | 20A* | Катушки зажигания, Радио конденсаторы |
| 8 | 30A* | Hydromax - Модуль антиблокировочной тормозной системы |
| 9 | 10 А* | Катушка главного реле стартера, катушка реле массы стартера |
| 10 | 20A* | Дневные ходовые огни |
| 11 | 20A* | Катушка реле топливного насоса, питание модуля управления силовым агрегатом |
| 12 | 25A* | Питание фонарей заднего хода прицепа, Панель приборов - питание фонарей заднего хода |
| 13 | 30А** | Питание контроллера электрического тормоза буксировки прицепа |
| 14 | 60А** | Питание от аккумуляторной батареи панели приборов (предохранители № 9, 15, 21) |
| 15 | 20А** | Парковочные фонари для прицепа |
| 16 | 60А** | Модуль антиблокировочной тормозной системы - Hydromax |
| 16 | 40А** | Модуль антиблокировочной тормозной системы - Hydroboost |
| 17 | 20А** | Роговая подача |
| 18 | 20А** | Контрольная лампа управления коробкой передач, переключатель буксировки / перевозки, питание фонаря заднего хода |
| 19 | — | Не используется |
| 20 | 30А** | Катушка реле модуля управления силовым агрегатом, реле модуля управления силовым агрегатом (предохранители № 3, 5, 7, 18 распределительной коробки) |
| 21 | 20А** | Двигатель топливного насоса, Топливные форсунки |
| 22 | 20А** | Разъем диагностического прибора, питание прикуривателя |
| 23 | 40А** | Питание двигателя вентилятора |
| 24 | 50А** | Питание от аккумулятора панели приборов (предохранители №4, 10, 16, 22) |
| 25 | 40А** | Питание замка зажигания (предохранители № 1, 5, 7, 11, 13, 14, 17, 19, 23 панели приборов; предохранители № 9, 11 распределительной коробки) |
| 26 | 40А** | Питание замка зажигания (предохранители № 5, 11, 17, 23, 26, 38 панели приборов) |
| 27 | 30А** | Многофункциональный переключатель (фары) |
| 28 | 30А** | соленоид стартера |
| 29 | 60А** | Электродвигатель усилителя тормозов — Hydromax |
| 29 | 40А** | Модуль антиблокировочной тормозной системы - Hydroboost |
| R1 | — | Реле муфты кондиционера |
| R2 | — | Реле топливного насоса |
| R3 | — | Реле звукового сигнала |
| R4 | — | Реле стартера |
| R5 | — | Реле электровентилятора |
| R6 | — | Реле модуля управления силовым агрегатом |
| Диод 1 | — | Диод топливного насоса |
| Диод 2 | — | Диод муфты кондиционера |
| * Мини-предохранители ** Максимальные предохранители |
Модуль диода и реле (2013 г.)
| Расположение реле | Описание |
|---|---|
| 1 | Интегрированный запуск одним касанием (диод ATO) |
| 2 | Не используется |
| 3 | Не используется |
| 4 | Реле питания дневных ходовых огней |
| 5 | Hydromax - реле блокировки сигнала включения/выключения тормоза |
| 6 | Реле фонарей заднего хода |
| 7 | Реле массы стартера |
| 8 | Реле стояночных огней прицепа |
| Модуль держателя предохранителя | |
| 1 | 10A — Hydromax — сигнал включения/выключения тормоза |
2016
Блок распределения питания F53 (2016 г.)
| № | Номинал, Ампер | Защищенные компоненты |
|---|---|---|
| 1 | 5A* | Модуль усилителя тормозов — Hydromax. |
| 2 | 10 А* | Муфта компрессора кондиционера. |
| 3 | 20A* | Датчик контроля катализатора. Датчики кислорода №11 и №21 в отработавших газах с подогревом двигателя. Клапан управления парами. |
| 4 | 5A* | Память модуля управления силовым агрегатом. Катушка реле модуля управления силовым агрегатом. |
| 5 | 20A* | Питание модуля управления силовым агрегатом. |
| 6 | 20A* | Модуль затемнения панели приборов. Питание парковочных фонарей. Катушка реле габаритных огней прицепа. |
| 7 | 20A* | Катушки зажигания. Радио конденсаторы. |
| 8 | 30 А* | Hydromax - Модуль антиблокировочной системы тормозов. |
| 9 | 10 А* | Модуль управления силовым агрегатом. |
| 10 | 20A* | Дневные ходовые огни. |
| 11 | 20A* | Катушка реле бензонасоса. Питание модуля управления силовым агрегатом. Диод бензонасоса. |
| 12 | 25 А* | Щиток приборов - питание лампы заднего хода. Питание фонарей заднего хода прицепа. |
| 13 | 30А** | Питание контроллера электрического тормоза прицепа. |
| 14 | 60 А** | Питание от аккумуляторной батареи панели приборов (предохранители № 9, 15, 21). Первичный предохранитель освещения. |
| 15 | 20А** | Парковочные фонари для прицепа. |
| 16 | 60 А** | Модуль антиблокировочной тормозной системы - Hydromax. |
| 16 | 40А** | Модуль антиблокировочной системы тормозов - Hydroboost. |
| 17 | 20А** | Роговая подача. |
| 18 | 20А** | Катушка реле резервной лампы. Катушка сцепления кондиционера. Переключатель нагрузки кондиционера. |
| 19 | — | Не используется. |
| 20 | 30 А** | Катушка реле модуля управления силовым агрегатом. Реле модуля управления силовым агрегатом (предохранители № 3, 5, 7, 18 распределительной коробки). |
| 21 | 20А** | Топливные форсунки. Двигатель топливного насоса. Датчик массы воздушного потока. |
| 22 | 20А** | Питание прикуривателя. Разъем диагностического прибора. |
| 23 | 40А** | Питание двигателя вентилятора. |
| 24 | 50А** | Питание от аккумуляторной батареи панели приборов (предохранители № 4, 10, 16, 22). |
| 25 | 40А** | Питание замка зажигания (предохранители № 1, 5, 7, 11, 13, 14, 17, 19, 23, 36 панели приборов; предохранители № 9, 11 распределительной коробки). |
| 26 | 40А** | Питание замка зажигания (предохранители № 5, 11, 17, 23, 26, 38 панели приборов). |
| 27 | 30 А** | Многофункциональный переключатель (фары). |
| 28 | 30 А** | Питание реле стартера. Пусковой двигатель. |
| 29 | 60А** | Электродвигатель усилителя торможения - Hydromax. |
| 29 | 40А** | Модуль антиблокировочной системы тормозов - Hydroboost. |
| R1 | — | Реле муфты кондиционера. |
| R2 | — | Реле топливного насоса. |
| R3 | — | Реле звукового сигнала. |
| R4 | — | Реле стартера. |
| R5 | — | Реле мотора вентилятора. |
| R6 | — | Реле модуля управления силовым агрегатом. |
| Диод 1 | — | Диод бензонасоса. |
| Диод 2 | — | Диод муфты кондиционера. |
| * Мини предохранители. ** Максимальные предохранители. |

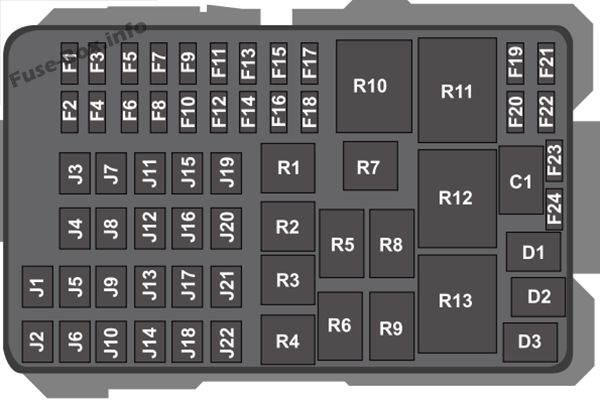

Блок распределения питания F59 (2016 г.)
| № | Номинал, Ампер | Защищенные компоненты |
|---|---|---|
| F1 | 10 А* | Муфта компрессора кондиционера. |
| F2 | 30 А* | Антиблокировочная тормозная система - Hydromax. |
| F3 | 5A* | Модуль управления силовым агрегатом сохраняет память. Катушка реле модуля управления силовым агрегатом. |
| F4 | — | Не используется. |
| F5 | 20A* | Ходовые огни. Катушка реле фар прицепа. |
| F6 | — | Не используется. |
| F7 | 25 А* | Фонари заднего хода. Предохранители панели приборов №33,34. |
| F8 | — | Не используется. |
| F9 | 20A* | Дневные ходовые огни. |
| F10 | — | Не используется. |
| F11 | — | Не используется. |
| F12 | — | Не используется. |
| F13 | — | Не используется. |
| F14 | — | Не используется. |
| F15 | 5A* | Двигатель насоса Hydromax. |
| F16 | 20A* | Питание автомобиля 1. Питание модуля управления силовым агрегатом. |
| F17 | 20A* | Мощность автомобиля 2. Датчик контроля катализатора. Датчики кислорода №11 и №21 в отработавших газах с подогревом двигателя. Клапан управления парами. |
| F18 | 20A* | Мощность автомобиля 4. Катушки зажигания. |
| F19 | 10 А* | Модуль управления силовым агрегатом. |
| F20 | 10 А* | Модуль гидромакс. Питание реле включения/выключения тормоза. |
| F21 | 20A* | Модуль управления силовым агрегатом. Диод бензонасоса. |
| F22 | — | Не используется. |
| F23 | — | Не используется. |
| F24 | — | Не используется. |
| J1 | 40А** | Питание реле электровентилятора. |
| J2 | 30А** | Фары. Катушка реле включения/выключения дневных ходовых огней. Питание реле дневных ходовых огней фар. Предохранители панели приборов №25,31. |
| J3 | 30А** | Мощность автомобиля. Питание реле модуля управления силовым агрегатом. Предохранитель распределительной коробки FI 6, F17, F18, J22. |
| J4 | 20А** | Питание прикуривателя. Разъем диагностического прибора. |
| J5 | — | Не используется. |
| J6 | 30А** | Питание реле стартера. Пусковой двигатель. |
| J7 | 40А** / 60А** | Антиблокировочная тормозная система. Насос Гидромакс |
| J8 | 20А** | Парковочные фонари для прицепа. |
| J9 | 50А** | Предохранители панели приборов №4,10,16,22. |
| J10 | 60 А** | 4-канальный модуль антиблокировочной системы тормозов. |
| J10 | 40А** | 3-канальный модуль антиблокировочной системы тормозов. |
| J11 | 20А** | Питание реле топливного насоса. Топливные форсунки. Датчик массы воздушного потока. Двигатель топливного насоса. |
| J12 | 30А** | Электронный тормоз буксировки прицепа. |
| J13 | 40А** | Питание замка зажигания (предохранители № 1, 5, 7, 11, 13, 17, 19, 23 панели приборов). |
| J14 | — | Не используется. |
| J15 | 60 А** | Предохранители панели приборов №9,15,21. |
| J16 | 20А** | Рог. |
| J17 | 40А** | Питание замка зажигания (предохранители № 1, 5, 7, 11, 13, 17, 19, 23 панели приборов. |
| J18 | — | Не используется. |
| J19 | — | Не используется. |
| J20 | — | Не используется. |
| J21 | — | Не используется. |
| J22 | 20А** | Обмотка реле фонарей заднего хода. Катушка реле муфты кондиционера. Переключатель нагрузки кондиционера. |
| R1 | — | Реле звукового сигнала. |
| R2 | — | Реле топливного насоса. |
| R3 | — | Реле стартера. |
| R4 | — | Реле резервных ламп. |
| R5 | — | Реле включения/выключения тормоза. |
| R6 | — | Реле габаритных огней прицепа. |
| R7 | — | Не используется. |
| R8 | — | Реле муфты кондиционера. |
| R9 | — | Не используется. |
| R10 | — | Реле стартера. |
| R11 | — | Реле мотора вентилятора. |
| R12 | — | Реле дневных ходовых огней/фар. |
| R13 | — | Реле модуля управления силовым агрегатом. |
| D1 | — | Диод бензонасоса. |
| D2 | — | Диод муфты кондиционера. |
| D3 | — | Не используется. |
| C1 | — | Не используется. |
| * Мини предохранители. ** Предохранитель в корпусе J. |
Блок распределения питания ИБП 1 (2016 г.)
| № | Номинал, Ампер | Защищенные компоненты |
|---|---|---|
| R1 | Реле | Модуль управления силовым агрегатом. |
| R2 | Реле | Дневные ходовые огни. |
| R3 | Реле | Пусковой двигатель. |
| R4 | Реле | Двигатель вентилятора. |
| R5 | Реле | Рог. |
| R6 | Реле | Топливный насос. |
| R7 | Реле | Стартовая земля. |
| R8 | Реле | Стояночные фонари для прицепа. |
| R9 | Реле | Резервные лампы. |
| R10 | Реле | Реле включения/выключения тормоза Hydromax. |
| R11 | Реле | Не используется. |
| R12 | Реле | Муфта кондиционера. |
| M1-1 | 10A | Реле включения/выключения тормоза Hydromax. |
| M1-2 | 20A | Освещение поворота/аварийки. |
| M1-3 | — | Не используется. |
| M1-4 | — | Не используется. |

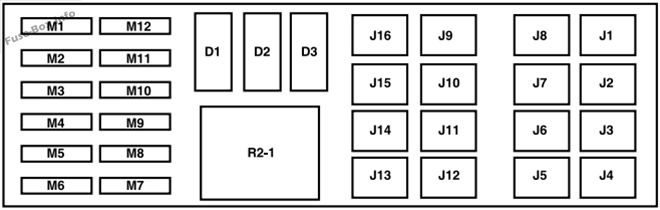

Блок распределения питания ИБП 2 (2016 г.)
| № | Номинал, Ампер | Защищенные компоненты |
|---|---|---|
| M1 | 25 А* | Резервные лампы. |
| M2 | 20A* | Дневные ходовые огни. |
| M3 | 30 А* | 4-канальный модуль антиблокировочной системы тормозов (Hydromax). |
| M4 | 20A* | Работа/запуск модуля управления силовым агрегатом. Катушка реле бензонасоса. |
| M5 | 10 А* | Катушка реле стартера. |
| M6 | 20A* | Мощность автомобиля 4. Катушки зажигания. |
| M7 | 5A* | Монитор двигателя Hydromax. |
| M8 | 20A* | Мощность автомобиля 2. |
| M9 | 20A* | Мощность автомобиля 1. Датчик массового расхода воздуха. |
| M10 | 10 А* | Кондиционирование воздуха. |
| M11 | 5A* | Реле модуля управления силовым агрегатом поддерживает питание. Вентиляционный клапан канистры. |
| M12 | 20A* | Питание стояночных огней. Катушка реле габаритных огней прицепа. |
| D1 | Диод | Запуск в одно касание. |
| D2 | Диод | Топливный насос. |
| D3 | Диод | Кондиционирование воздуха. |
| R2-1 | — | Не используется. |
| J1 | 30А** | Мощность автомобиля модуля управления силовым агрегатом. |
| J2 | 20А** | Топливный насос. |
| J3 | 20А** | Розетка для прикуривателя. Диагностический разъем. |
| J4 | 40А** | Двигатель вентилятора. |
| J5 | 30А** | Фары. Катушка реле включения/выключения дневных ходовых огней. Питание реле дневных ходовых огней фар. |
| J6 | 40А** | Питание замка зажигания (предохранители панели приборов #F26). |
| J7 | 40А** | Питание замка зажигания (приборная панель № F21, F26). |
| J8 | 50А** | Блок предохранителей панели приборов Fll, F13, F15. |
| J9 | 30А** | Питание реле стартера. |
| J10 | 60 А** | 4-канальный модуль антиблокировочной системы тормозов (Hydromax). |
| J11 | 30А** | Электронный тормоз буксировки прицепа. |
| J12 | 60 А** | Освещение (предохранители щитка приборов № Ф3, Ф5; распределительная коробка Мл-2). |
| J13 | 20А** | Мощность автомобиля 3. |
| J14 | 20А** | Рог. |
| J15 | 60 А** | 4-канальный модуль антиблокировочной системы тормозов. |
| J16 | 20А** | Стояночные фонари для прицепа. |
| * Мини предохранитель. ** Предохранитель в корпусе J. |
Диодно-релейный модуль (2016 г.)
| № | Номинал, Ампер | Защищенные компоненты |
|---|---|---|
| 1 | Не используется. | |
| 2 | Не используется. | |
| 3 | Не используется. | |
| 4 | Реле питания дневных ходовых огней. | |
| 5 | Hydromax - реле отключения сигнала включения/выключения тормоза. | |
| 6 | Реле фонарей заднего хода. | |
| 7 | Реле массы стартера. | |
| 8 | Реле габаритных огней прицепа. | |
| Модуль держателя предохранителя | ||
| 1 | 10A | Hydromax - сигнал включения/выключения тормоза. |
Панель предохранителей в салоне F53/F59 (2016 г.)
| № | Номинал, Ампер | Защищенные компоненты |
|---|---|---|
| 1 | 20A | Многофункциональный переключатель. |
| 2 | — | Не используется. |
| 3 | — | Не используется. |
| 4 | 10A | Приборный щиток. |
| 5 | 10A | Подача аксессуаров для кузовостроителей (аксессуары и ходовая часть). |
| 6 | — | Не используется. |
| 7 | 15A | Обмотка реле электровентилятора. |
| 8 | 10A | Питание стоп-сигналов. |
| 9 | 20A | Стоп-сигналы: указатели поворота автомобиля и стоп-сигналы, задние указатели поворота и стоп-сигналы производителя кузова, питание стоп-сигнала производителя кузова. |
| 10 | 10A | Память комбинации приборов. |
| 11 | 30A | Модуль стеклоочистителя/омывателя. Подача стеклоочистителя. |
| 12 | — | Не используется. |
| 13 | 10A | Модуль антиблокировочной тормозной системы - Hydromax. |
| 14 | 10A | Модуль антиблокировочной системы тормозов - Hydroboost. Запуск/запуск комбинации приборов. |
| 15 | 15A | Подача левого указателя поворота. |
| 16 | 20A | Питание аккумуляторной батареи производителя кузова (+12 В). |
| 17 | 5A | Радиопередачи бодибилдеров. |
| 18 | — | Не используется. |
| 19 | 5A | Реле дневных ходовых огней. |
| 20 | — | Не используется. |
| 21 | 15A | Питание указателей поворота справа. |
| 22 | 20A | Указатели направления буксировки прицепа. |
| 23 | 10A | Кластерный запуск/аксессуар. |
| 24 | — | Не используется. |
| 25 | 10A | Кузовщик питания правой фары ближнего света. |
| 26 | 10A | Диод и соленоид блокировки переключения тормоза. |
| 27 | — | Не используется. |
| 28 | — | Не используется. |
| 29 | — | Не используется. |
| 30 | — | Не используется. |
| 31 | 10A | Кузовщик питания левой фары ближнего света. |
| 32 | — | Не используется. |
| 33 | 10A | Мощность лампы заднего хода кузовостроителя. |
| 34 | 10A | Задняя передача кузовостроителя. Фары заднего хода прицепа. |
| 35 | 20A | Подача дальнего света кузовостроителя. Индикатор дальнего света. |
| 36 | 10A | Переключатель управления трансмиссией. |
| 37 | — | Не используется. |
| 38 | 10A | Корм для бодибилдеров. |
| 39 | — | Не используется. |
| 40 | — | Не используется. |
| 41 | 10A | Подсветка комбинации приборов. |
| 42 | — | Не используется. |
| 43 | — | Не используется. |
| 44 | — | Не используется. |
| Реле 1 | — | Указатель правого поворота буксировки прицепа. |
| Реле 2 | — | Левый указатель поворота буксировки прицепа. |
| Реле 3 | — | Правый указатель поворота. |
| Реле 4 | — | Левый указатель поворота. |
| Реле 5 | — | Не используется. |
| Реле 6 | — | Дневные ходовые огни. Стояночный тормоз. |
| Реле 7 | — | Включение/выключение дневных ходовых огней. |
| Диод 1 | — | Блокировка переключения передач с тормозом. |
| Диод 2 | — | Блокировка переключения передач с тормозом. |
| F1 | — | Не используется. |
| F2 | — | Не используется. |
| F3 | — | Не используется. |
| F4 | 10A | Блокировка переключения передач с тормозом. |
| F5 | — | Не используется. |
| F6 | — | Не используется. |
| F7 | — | Не используется. |
| F8 | — | Не используется. |
| F9 | — | Не используется. |
| F10 | — | Не используется. |
| F11 | — | Не используется. |
| F12 | — | Не используется. |
Панель предохранителей ИБП в салоне (2016 г.)
| № | Номинал, Ампер | Защищенные компоненты |
|---|---|---|
| F1 | — | Не используется. |
| F2 | 20A | Запуск флешера. |
| F3 | 15A | Левый поворот. |
| F4 | 15A | Катушка реле вентилятора. |
| F5 | 15A | Направо. |
| F6 | 10A | АБС работает. |
| F7 | 10A | Правая фара кузовщика. |
| F8 | 5A | Дневные ходовые огни. |
| F9 | 10A | Левая фара кузовщика. |
| F10 | — | Не используется. |
| F11 | 10A | Кластерная батарея (+12В) №1. |
| F12 | 5A | Блокировка переключения передач тормоза ИБП. |
| F13 | 10A | Кластерная батарея (+12В) №2. |
| F14 | 10A | Переключить подсветку. |
| F15 | 20A | Питание аккумуляторной батареи производителя кузова (+12 В). |
| F16 | — | Не используется. |
| F17 | 20A | Питание реле буксировки прицепа. |
| F18 | 10A | Бег бодибилдера. |
| F19 | 10A | Питание стоп-сигнала. |
| F20 | 10A | Бег бодибилдера. |
| F21 | 10A | Запустить/запустить. |
| F22 | 30A | Аккумулятор модуля стеклоочистителя (+12В). |
| F23 | 10A | Фонари заднего хода. |
| F24 | 5A | Радио бодибилдер. |
| F25 | 10A | Фары заднего хода прицепа. |
| F26 | 10A | Запуск/запуск кластера. |
| F27 | 20A | Подача дальнего света кузовостроителя. |
| R1 | — | Дневные ходовые огни. Стояночный тормоз. |
| R2 | — | Включение/выключение дневных ходовых огней. |
| R3 | — | Правый указатель поворота. |
| R4 | — | Указатель правого поворота буксировки прицепа. |
| R5 | — | Левый указатель поворота. |
| R6 | — | Левый указатель поворота буксировки прицепа. |
| R7 | — | Не используется. |
| R8 | — | Не используется. |
| R9 | — | Не используется. |
| D1 | — | Не используется. |
| D2 | — | Не используется. |
| D3 | — | Не используется. |
2017

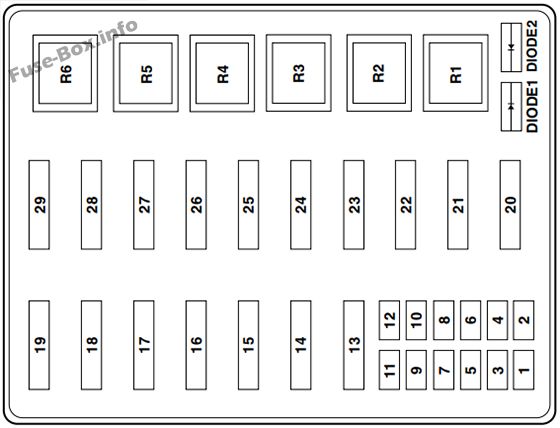

Блок распределения питания F53 (2017 г.)
| № | Номинал, Ампер | Защищенные компоненты |
|---|---|---|
| 1 | 5A* | Модуль усилителя тормозов — Hydromax. |
| 2 | 10 А* | Муфта компрессора кондиционера. |
| 3 | 20A* | Датчик контроля катализатора. Датчики кислорода №11 и №21 в отработавших газах с подогревом двигателя. Клапан управления парами. |
| 4 | 5A* | Катушка реле модуля управления силовым агрегатом. Модуль управления силовым агрегатом сохраняет память. |
| 5 | 20A* | Питание модуля управления силовым агрегатом. |
| 6 | 20A* | Модуль затемнения панели приборов. Питание парковочных фонарей. Катушка реле габаритных огней прицепа. |
| 7 | 20A* | Катушки зажигания. Радио конденсаторы. |
| 8 | 30 А* | Hydromax - Модуль антиблокировочной системы тормозов. |
| 9 | 10 А* | Модуль управления силовым агрегатом. |
| 10 | 20A* | Дневные ходовые огни. |
| 11 | 20A* | Катушка реле бензонасоса. Модуль управления силовым агрегатом. Диод бензонасоса. |
| 12 | 25 А* | Щиток приборов - питание лампы заднего хода. Питание фонарей заднего хода прицепа. |
| 13 | 30А** | Питание контроллера электрического тормоза прицепа. |
| 14 | 60 А** | Питание от аккумуляторной батареи панели приборов (предохранители №15, 21). Первичный предохранитель освещения. Предохранитель распределительной коробки №19. |
| 15 | 20А** | Парковочные фонари для прицепа. |
| 16 | 60 А** | Модуль антиблокировочной тормозной системы - Hydromax. |
| 16 | 40А** | Модуль антиблокировочной системы тормозов - Hydroboost. |
| 17 | 20А** | Роговая подача. |
| 18 | 20А** | Катушка реле резервной лампы. Катушка сцепления кондиционера. Переключатель нагрузки кондиционера. |
| 19 | 20А** | Включатель/выключатель тормоза. Многофункциональный переключатель. |
| 20 | 30 А** | Реле модуля управления силовым агрегатом (предохранители № 3, 5, 7, 18 распределительной коробки). |
| 21 | 20А** | Топливные форсунки. Двигатель топливного насоса. Датчик массы воздушного потока. Модуль управления силовым агрегатом. |
| 22 | 20А** | Питание прикуривателя. Разъем диагностического прибора. |
| 23 | 40А** | Питание двигателя вентилятора. |
| 24 | 50А** | Питание от аккумуляторной батареи панели приборов (предохранители № 4, 10, 16, 22). |
| 25 | 40А** | Питание замка зажигания (предохранители № 1, 5, 7, 11, 13, 14, 17, 19, 23, 36 панели приборов; предохранители № 9, 11 распределительной коробки). Держатель предохранителя №2. |
| 26 | 40А** | Питание замка зажигания (предохранители № 5, 11, 17, 23, 38 панели приборов). |
| 27 | 30 А** | Фары. Катушка реле включения/выключения дневных ходовых огней. Питание реле дневных ходовых огней фар. Фары дальнего света мигают, чтобы пройти. (Предохранители панели приборов №25,31). |
| 28 | 30 А** | Питание реле стартера. Электромагнит стартера. |
| 29 | 60А** | Электродвигатель усилителя торможения - Hydromax. Держатель предохранителя №1. |
| 29 | 40А** | Модуль антиблокировочной системы тормозов - Hydroboost. |
| R1 | — | Реле муфты кондиционера. |
| R2 | — | Реле топливного насоса. |
| R3 | — | Реле звукового сигнала. |
| R4 | — | Реле стартера. |
| R5 | — | Реле мотора вентилятора. |
| R6 | — | Реле модуля управления силовым агрегатом. |
| Диод 1 | — | Диод бензонасоса. |
| Диод 2 | — | Диод муфты кондиционера. |
| * Мини предохранители. ** Максимальные предохранители. |
Блок распределения питания F59 (2017 г.)
| № | Номинал, Ампер | Защищенные компоненты |
|---|---|---|
| F1 | 10 А* | Муфта компрессора кондиционера. |
| F2 | 30 А* | Антиблокировочная тормозная система - Hydromax. |
| F3 | 5A* | Модуль управления силовым агрегатом сохраняет память. Катушка реле модуля управления силовым агрегатом. |
| F4 | — | Не используется. |
| F5 | 20A* | Катушка реле габаритных огней прицепа. Питание парковочных фонарей. Модуль затемнения панели приборов. |
| F6 | — | Не используется. |
| F7 | 25 А* | Питание лампы резервного копирования прицепа. Питание резервной лампы. |
| F8 | — | Не используется. |
| F9 | 20A* | Дневные ходовые огни. |
| F10 | — | Не используется. |
| F11 | — | Не используется. |
| F12 | — | Не используется. |
| F13 | — | Не используется. |
| F14 | — | Не используется. |
| F15 | 5A* | Модуль усилителя тормозов (Hydromax). |
| F16 | 20A* | Питание модуля управления силовым агрегатом. |
| F17 | 20A* | Датчик контроля катализатора. Датчики кислорода №11 и №21 в отработавших газах с подогревом двигателя. Клапан управления парами. |
| F18 | 20A* | Радио конденсаторы. Катушки зажигания. |
| F19 | 10 А* | Модуль управления силовым агрегатом. |
| F20 | 10 А* | Питание реле включения/выключения тормоза модуля Hydromax. |
| F21 | 20A* | Модуль управления силовым агрегатом. Диод бензонасоса. Катушка реле бензонасоса. |
| F22 | 10 А* | Блокировка переключения передач с тормозом. |
| F23 | — | Не используется. |
| F24 | — | Не используется. |
| J1 | 40А** | Питание реле электровентилятора. |
| J2 | 30А** | Фары. Фары дальнего света мигают, чтобы пройти. Катушка реле включения/выключения дневных ходовых огней. Питание реле дневных ходовых огней фар. Предохранители панели приборов №25,31. |
| J3 | 30А** | Мощность автомобиля. Питание реле модуля управления силовым агрегатом. Предохранители распределительной коробки F16, F17, F18, J22. |
| J4 | 20А** | Питание прикуривателя. Разъем диагностического прибора. |
| J5 | — | Не используется. |
| J6 | 30А** | Питание реле стартера. Электромагнит стартера. |
| J7 | 40А** | Модуль антиблокировочной системы тормозов (Hydroboost). |
| J7 | 60 А** | Электродвигатель усилителя тормозов (Hydromax). Предохранитель блока распределения питания #F20. |
| J8 | 20А** | Парковочные фонари для прицепа. |
| J9 | 50А** | Предохранители панели приборов №4,10,16,22. |
| J10 | 60 А** | 4-канальный модуль антиблокировочной системы тормозов. |
| J10 | 40А** | 3-канальный модуль антиблокировочной системы тормозов. |
| J11 | 20А** | Питание реле топливного насоса. Топливные форсунки. Датчик массы воздушного потока. Двигатель топливного насоса. Модуль управления силовым агрегатом. |
| J12 | 30 А** | Электронный тормоз буксировки прицепа. |
| J13 | 40А** | Питание замка зажигания (предохранители №1, 5,7,11,13,14,17,19,23,36 панели приборов). (Предохранитель распределительной коробки № F19, F22, F21). |
| J14 | — | Не используется. |
| J15 | 60А** | Питание от аккумуляторной батареи панели приборов (предохранители №15, 21). Первичный предохранитель освещения. |
| J16 | 20А** | Рог. |
| J17 | 40А** | Питание замка зажигания (предохранители №5,11,17,23,38 панели приборов). |
| J18 | 20** | Включатель/выключатель тормоза. Многофункциональный переключатель. |
| J19 | — | Не используется. |
| J20 | — | Не используется. |
| J21 | — | Не используется. |
| J22 | 20А** | Обмотка реле фонарей заднего хода. Катушка реле муфты кондиционера. Переключатель нагрузки кондиционера. |
| R1 | — | Реле звукового сигнала. |
| R2 | — | Реле топливного насоса. |
| R3 | — | Реле стартера. |
| R4 | — | Реле резервных ламп. |
| R5 | — | Изолирующее реле сигнала включения/выключения тормоза (Hydromax). |
| R6 | — | Реле габаритных огней прицепа. |
| R7 | — | Не используется. |
| R8 | — | Реле муфты кондиционера. |
| R9 | — | Не используется. |
| R10 | — | Реле стартера. |
| R11 | — | Реле мотора вентилятора. |
| R12 | — | Реле дневных ходовых огней/фар. |
| R13 | — | Реле модуля управления силовым агрегатом. |
| D1 | — | Диод бензонасоса. |
| D2 | — | Диод муфты кондиционера. |
| D3 | — | Не используется. |
| C1 | — | Не используется. |
| * Мини предохранители. ** Предохранитель в корпусе J. |

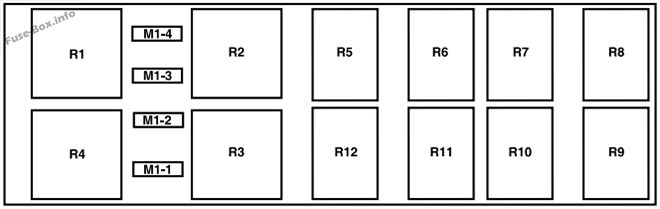

Блок распределения питания ИБП 1 (2017 г.)
| № | Номинал, Ампер | Защищенные компоненты |
|---|---|---|
| R1 | Реле | Модуль управления силовым агрегатом. |
| R2 | Реле | Дневные ходовые огни. |
| R3 | Реле | Пусковой двигатель. |
| R4 | Реле | Двигатель вентилятора. |
| R5 | Реле | Рог. |
| R6 | Реле | Топливный насос. |
| R7 | Реле | Стартовая земля. |
| R8 | Реле | Стояночные фонари для прицепа. |
| R9 | Реле | Резервные лампы. |
| R10 | Реле | Реле включения/выключения тормоза Hydromax. |
| R11 | Реле | Не используется. |
| R12 | Реле | Не используется. |
| M1-1 | 10A | Реле включения/выключения тормоза Hydromax. |
| M1-2 | 20A | BTSI (сдвиг столбца). |
| M1-3 | 5A | Модуль усилителя тормозов (Hydromax). |
| M1-4 | 10A | Модуль управления силовым агрегатом. |
Блок распределения питания ИБП 2 (2017 г.)
| № | Номинал, Ампер | Защищенные компоненты |
|---|---|---|
| M1 | 25 А* | Питание резервной лампы. Питание лампы резервного копирования прицепа. |
| M2 | 20A* | Дневные ходовые огни. |
| M3 | 30 А* | 4-канальный модуль антиблокировочной системы тормозов (Hydromax). |
| M4 | 20A* | Работа/запуск модуля управления силовым агрегатом. Катушка реле бензонасоса. Диод бензонасоса. |
| M5 | 10 А* | Тормозные фонари. |
| M6 | 20A* | Радио конденсаторы. Катушки зажигания. |
| M7 | 5A* | Катушка реле резервной лампы. Катушка сцепления кондиционера. Переключатель режима кондиционирования воздуха. |
| M8 | 20A* | Датчик контроля катализатора. Датчики кислорода №11 и №21 в отработавших газах с подогревом двигателя. Клапан управления парами. |
| M9 | 20A* | Питание модуля управления силовым агрегатом. |
| M10 | — | Не используется. |
| M11 | 5A* | Реле модуля управления силовым агрегатом поддерживает питание. Катушка реле модуля управления силовым агрегатом. |
| M12 | 20A* | Питание стояночных огней. |
| D1 | Диод | Не используется. |
| D2 | Диод | Топливный насос. |
| D3 | Диод | Муфта кондиционера. |
| R2-1 | — | Не используется. |
| J1 | 30А** | Питание реле модуля управления силовым агрегатом (предохранители М6, М7, М8, М9 распределительной коробки). |
| J2 | 20А** | Топливные форсунки. Двигатель топливного насоса. Датчик массы воздушного потока. Модуль управления силовым агрегатом. |
| J3 | 20А** | Розетка для прикуривателя. Диагностический разъем. |
| J4 | 40А** | Двигатель вентилятора. |
| J5 | 30А** | Фары. Катушка реле включения/выключения дневных ходовых огней. Питание реле дневных ходовых огней фар. Фары дальнего света мигают, чтобы пройти. (Предохранители панели приборов №25,31). |
| J6 | 40А** | Питание замка зажигания (предохранители панели приборов #F26). |
| J7 | 40А** | Предохранители панели приборов #F24, F22, F20, F26, F21, F8, F6, F4, F2. Предохранители распределительной коробки М4, Мл-4. |
| J8 | 50А** | Предохранители панели приборов Fll, F13, F15, F17. |
| J9 | 30 А** | Питание реле стартера. Электромагнит стартера. |
| J10 | 60А** | Предохранитель распределительной коробки Мл-1. Электродвигатель усилителя тормозов (Hydromax). |
| J11 | 30 А** | Электронный тормоз буксировки прицепа. |
| J12 | 60А** | Освещение основное. Предохранитель распределительной коробки Мл-2. Предохранители панели приборов #F19, F5, F3. |
| J13 | — | Не используется. |
| J14 | 20А** | Рог. |
| J15 | 60А** | 4-канальный модуль антиблокировочной системы тормозов. |
| J16 | 20А** | Стояночные фонари для прицепа. |
Диодно-релейный модуль (2017)
| № | Номинал, Ампер | Защищенные компоненты |
|---|---|---|
| 1 | Не используется. | |
| 2 | Не используется. | |
| 3 | Не используется. | |
| 4 | Реле питания дневных ходовых огней. | |
| 5 | Hydromax - реле отключения сигнала включения/выключения тормоза. | |
| 6 | Реле фонарей заднего хода. | |
| 7 | Реле массы стартера. | |
| 8 | Реле габаритных огней прицепа. | |
| Модуль держателя предохранителя | ||
| 1 | 10A | Прервать питание реле включения/выключения (модуль Hydromax). |
| 2 | 10A | Блокировка переключения передач с тормозом. |
F53 Панель предохранителей в салоне (2017)
| № | Номинал, Ампер | Защищенные компоненты |
|---|---|---|
| 1 | 20A* | Многофункциональный переключатель. |
| 2 | — | Не используется. |
| 3 | — | Не используется. |
| 4 | 10 А* | Приборный щиток. |
| 5 | 10 А* | Подача аксессуаров для кузовостроителей (аксессуары и ходовая часть). |
| 6 | — | Не используется. |
| 7 | 15 А* | Обмотка реле электровентилятора. |
| 8 | 10 А* | Питание стоп-сигналов. Модуль управления тормозами прицепа |
| 9 | — | Не используется. |
| 10 | 10 А* | Память комбинации приборов. |
| 11 | 30 А* | Модуль стеклоочистителя/омывателя. Подача стеклоочистителя. |
| 12 | — | Не используется. |
| 13 | 10 А* | Модуль антиблокировочной тормозной системы - Hydromax. |
| 14 | 10 А* | Модуль антиблокировочной системы тормозов - Hydroboost. Запуск/запуск комбинации приборов. |
| 15 | 15 А* | Подача левого указателя поворота. |
| 16 | 20A* | Питание аккумуляторной батареи производителя кузова (+12 В). |
| 17 | 5A* | Радиопередачи бодибилдеров. |
| 18 | — | Не используется. |
| 19 | 5A* | Реле дневных ходовых огней. |
| 20 | — | Не используется. |
| 21 | 15 А* | Питание указателей поворота справа. |
| 22 | 20A* | Указатели направления буксировки прицепа. |
| 23 | 10 А* | Кластерный запуск/аксессуар. |
| 24 | — | Не используется. |
| 25 | 10 А* | Кузовщик питания правой фары ближнего света. |
| 26 | — | Не используется. |
| 27 | — | Не используется. |
| 28 | — | Не используется. |
| 29 | — | Не используется. |
| 30 | — | Не используется. |
| 31 | 10 А* | Кузовщик питания левой фары ближнего света. |
| 32 | — | Не используется. |
| 33 | 10 А* | Мощность лампы заднего хода кузовостроителя. |
| 34 | 10 А* | Задняя передача кузовостроителя. Фары заднего хода прицепа. |
| 35 | 20A* | Подача дальнего света кузовостроителя. Индикатор дальнего света. |
| 36 | 10 А* | Переключатель управления трансмиссией. |
| 37 | — | Не используется. |
| 38 | 10 А* | Бодибилдер выкл/бег. |
| 39 | — | Не используется. |
| 40 | — | Не используется. |
| 41 | 10 А* | Подсветка комбинации приборов/подсветка переключателей. |
| 42 | — | Не используется. |
| 43 | — | Не используется. |
| 44 | — | Не используется. |
| Реле 1 | — | Указатель правого поворота буксировки прицепа. |
| Реле 2 | — | Левый указатель поворота буксировки прицепа. |
| Реле 3 | — | Правый указатель поворота. |
| Реле 4 | — | Левый указатель поворота. |
| Реле 5 | — | Не используется. |
| Реле 6 | — | Дневные ходовые огни. Стояночный тормоз. |
| Реле 7 | — | Включение/выключение дневных ходовых огней. |
| Диод 1 | — | Не используется. |
| Диод 2 | — | Не используется. |
| F1 | — | Не используется. |
| F2 | — | Не используется. |
| F3 | — | Не используется. |
| F4 | — | Не используется. |
| F5 | — | Не используется. |
| F6 | — | Не используется. |
| F7 | — | Не используется. |
| F8 | — | Не используется. |
| F9 | — | Не используется. |
| F10 | — | Не используется. |
| F11 | — | Не используется. |
| F12 | — | Не используется. |
| * Мини предохранитель. |

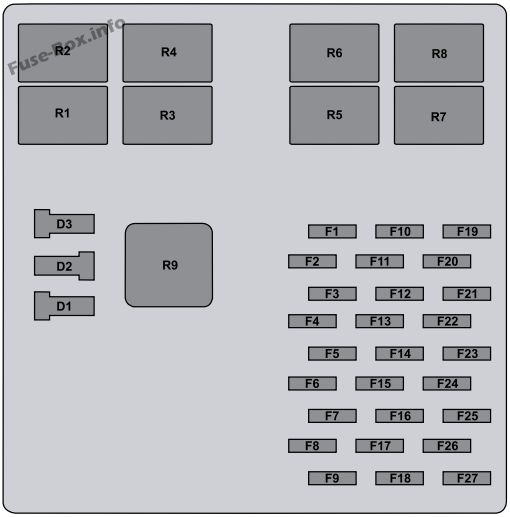

F59 Панель предохранителей в салоне ИБП (2017 г.)
| № | Номинал, Ампер | Защищенные компоненты |
|---|---|---|
| F1 | — | Не используется. |
| F2 | 20A* | Правый/левый задний указатель поворота. Катушка реле указателей поворотов вправо/влево. Правый щиток приборов/указатель поворота. |
| F3 | 15 А* | Сигнал левого поворота. Аварийные фонари. |
| F4 | 15 А* | Обмотка реле электровентилятора. |
| F5 | 15 А* | Правый передний/задний указатель поворота. Правый передний/задний аварийный фонарь. |
| F6 | 10 А* | Модуль антиблокировочной тормозной системы (Hydromax). |
| F7 | 10 А* | Правая фара ближнего света. |
| F8 | 5A* | Реле дневных ходовых огней. |
| F9 | 10 А* | Левая фара ближнего света. |
| F10 | 10 А* | Переключатель управления трансмиссией. |
| F11 | 10 А* | Кластерная батарея (+12В) №1. |
| F12 | — | Не используется. |
| F13 | 10 А* | Кластерная батарея (+12В) №2. |
| F14 | 10 А* | Переключить подсветку. Подсветка комбинации приборов. |
| F15 | 20A* | Питание аккумуляторной батареи производителя кузова (+12 В). |
| F16 | — | Не используется. |
| F17 | 20A* | Указатели направления буксировки прицепа. Стоп-сигналы прицепа. Аварийная сигнализация буксировки прицепа. |
| F18 | 10 А* | Бодибилдер выкл/бег. |
| F19 | 10 А* | Сигнал блока управления тормозами прицепа BOO. Стоп-сигналы кузовостроителя. Левый/правый стоп-сигналы. |
| F20 | 10 А* | Запуск кузовостроителя / подача аксессуаров. |
| F21 | 10 А* | Модуль антиблокировочной тормозной системы. Приборный щиток. |
| F22 | 30 А* | Модуль стеклоочистителя/омывателя. Подача стеклоочистителя. |
| F23 | 10 А* | Фонари заднего хода. |
| F24 | 5A* | Радиопередачи бодибилдеров. |
| F25 | 10 А* | Фары заднего хода прицепа. |
| F26 | 10 А* | Кластерный запуск/аксессуар. |
| F27 | 20A* | Индикатор дальнего света. |
| R1 | Микрореле | Дневные ходовые огни. Стояночный тормоз. |
| R2 | Микрореле | Включение/выключение дневных ходовых огней. |
| R3 | Микрореле | Правый указатель поворота. |
| R4 | Микрореле | Указатель правого поворота буксировки прицепа. |
| R5 | Микрореле | Левый указатель поворота. |
| R6 | Микрореле | Левый указатель поворота буксировки прицепа. |
| R7 | — | Не используется. |
| R8 | — | Не используется. |
| R9 | — | Не используется. |
| D1 | — | Не используется. |
| D2 | — | Не используется. |
| D3 | — | Не используется. |
