Предохранители и реле Ford F-650 / F-750 (2001-2015)
Схемы относятся к указанным годам и вариантам Ford F-650 / F-750 (2001-2015). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Ford.
Расположение предохранителей Ford F650/F750 2001-2015 гг.
Использована информация из руководств по эксплуатации 2004, 2005, 2006, 2008 и 2011 годов. Расположение и функции предохранителей в автомобилях, произведенных в другое время, могут отличаться.
Предохранители прикуривателя (розетки) в Ford F-650/F-750 являются предохранители №104 (разъем питания) в распределительной коробке аккумуляторной батареи (моторный отсек) и №3 (прикуриватель) в центральной распределительной коробке (пассажирский салон).
Оглавление
Расположение блока предохранителей
Расположение блока предохранителей
Пассажирский салон
Блок предохранителей расположен за крышкой подушки безопасности пассажира, доступ к нему осуществляется через перчаточный ящик.
Моторного отсека
Распределительная коробка расположена в моторном отсеке.
Схемы блока предохранителей
Схемы блока предохранителей
2004

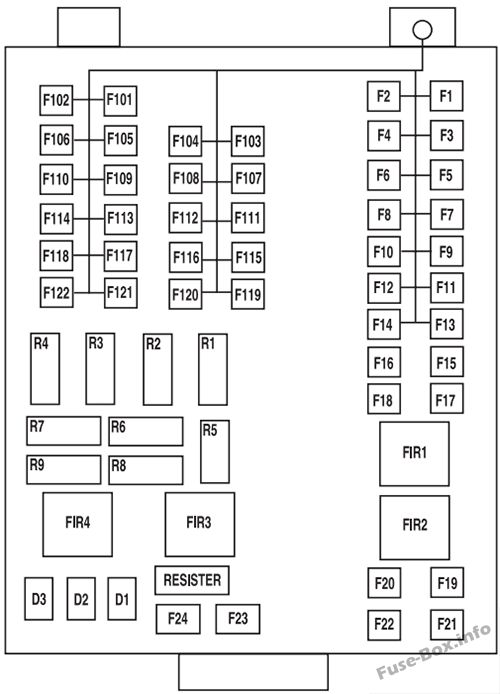

Блок предохранителей – распределительная коробка аккумуляторной батареи
| № | Номинал, Ампер | Описание предохранителя |
|---|---|---|
| F1 | 15A* | Выключатель основного света |
| F2 | 30A* | Сиденье с электроприводом (водительское) |
| F3 | 30A* | Сиденье с электроприводом (пассажирское) |
| F4 | 15A* | Реле насоса омывателя, двигатель насоса омывателя |
| F5 | 15A* | Горный тормоз (двигатели Caterpillar и Cummins) |
| F6 | 15A* | Нагреватель воздухозаборника (двигатель Caterpillar) |
| F7 | 15A* | Выключатели стоп-сигналов |
| F8 | 25A* | Реле подогревателя топлива (двигатель Caterpillar) |
| F8 | 20A* | Реле подогревателя топлива (двигатель Power Stroke 6,0 л) |
| F9 | — | Не используется |
| F10 | 15A* | Дренажный клапан с подогревом |
| F11 | — | Не используется |
| F12 | — | Не используется |
| F13 | 10 А* | Стояночный тормоз |
| F14 | — | Не используется |
| F15 | 7,5 А* | Кузовщик - стоп-сигналы адаптера прицепа |
| F16 | 5A* | Гидравлическая АБС WABCO |
| F17 | — | Не используется |
| F18 | 10 А* | Топливоперекачивающий насос |
| F19 | — | Не используется |
| F20 | 10 А* | Реле питания ECM двигателя (двигатель Power Stroke 6,0 л) |
| F21 | 10 А* | Управление двигателем Hydro-max |
| F22 | 10 А* | Логическая мощность двигателя V8 IDM2 |
| F23 | — | Не используется |
| F24 | — | Не используется |
| F101 | 30А** | Реле воздушной АБС, реле гидравлического модулятора |
| F102 | 20А** | Выключатель зажигания для доступа клиентов |
| F103 | 50А** | Замок зажигания, предохранители 8, 9, 10, 11, 19, 20, 23, 24, 25, 29, 30, 31 центральной распределительной коробки (CJB) |
| F104 | 20А** | Силовая установка |
| F105 | 20А** | Выключатели дверных замков |
| F106 | 30А** | Выключатель главного света, многофункциональный переключатель, предохранители CJB 16, 26 и 28, фары, реле ДХО |
| F107 | 50А** | Предохранители CJB 1, 2, 3, 4, 12, 13, 14, 15 |
| F108 | 40 А** | Реле подогревателя топлива (двигатель Cummins) |
| F109 | 40 А** | Реле стеклоподъемников |
| F110 | — | Не используется |
| F111 | 30А** | Реле парковочных фонарей, Парковочные фонари |
| F112 | 40 А** | Реле электровентилятора, Электродвигатель вентилятора |
| F113 | 30А** | Сиденья с подогревом |
| F114 | 25А** | Гидравлическое питание ЭБУ АБС |
| F115 | 40 А** | Замок зажигания, предохранитель CJB 21 |
| F116 | 30А** | Реле поворотов и реле фонаря заднего хода |
| F117 | 20А** | Реле стоп-сигналов (двигатели Caterpillar и Cummins) |
| F118 | 60А** | Буксировка прицепа слева, справа и блок предохранителей ABS (автомобили с гидравлическим тормозом) |
| Ф119/Ф120 | 60А** | Блок предохранителей прицепа, стоп-сигналы/задние/габаритные огни |
| Ф121/Ф122 | 60А** | Блок предохранителей прицепа (автомобили с пневматическим тормозом), левый, правый и ABS, реле предохранителя гидравлического насоса HydroMax |
| Р1-201 | — | Реле насоса омывателя |
| Р2-202 | — | Реле скорости стеклоочистителя |
| Р3-203 | — | Реле включения стеклоочистителя |
| Р4-204 | Реле блокировки запуска (двигатель Power Stroke 6,0 л)/реле выпускного тормоза (двигатели Caterpillar и Cummins) | |
| Р5-207 | — | Реле нагревателя сливного клапана |
| Р6-205 | — | Правое реле стоп/поворот |
| Р7-206 | — | Левое реле стоп/поворот |
| Р8-208 | — | Реле фонарей заднего хода |
| Р9-209 | Реле ECM ISO (двигатель Power Stroke 6,0 л) или реле стоп-сигнала (двигатель Caterpillar и Cummins) | |
| ФИР1-301 | — | Подогреватель топлива, Подогреватель топлива-топливный насос |
| ФИР2-302 | — | Реле стояночных огней |
| ФИР3-303 | — | Реле электровентилятора |
| ФИР4-304 | — | Реле воздушной АБС, реле гидравлического модулятора |
| * Мини предохранитель ** Максимальный предохранитель |

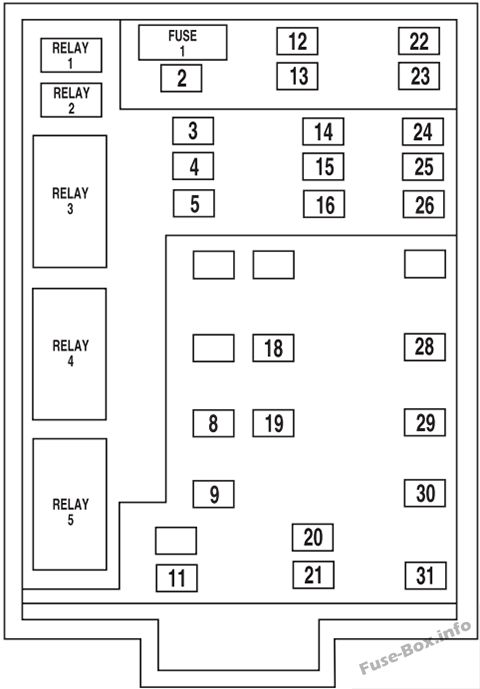

Блок предохранителей – центральная распределительная коробка
| № | Номинал, Ампер | Описание предохранителя |
|---|---|---|
| 1 | 20A | Реле звукового сигнала |
| 2 | 15A | Аварийная сигнализация |
| 3 | 20A | Зажигалка |
| 4 | 10A | Диагностика |
| 5 | 15A | Дверной привод, Фонари заднего хода, Сигнал ДХО, Подогрев сидений |
| 6 | 10A | Переключатель звукового сигнала |
| 7 | — | Не используется |
| 8 | 5A | Радио, ГЕМ АСС |
| 9 | 5A | Светодиод переключателя фар, светодиод переключателя стеклоподъемника и реле |
| 10 | 15A | Зеркала с подогревом и подсветкой |
| 11 | 30A | Электродвигатель стеклоочистителя, реле насоса омывателя |
| 12 | 10A | Выключатель стоп-сигнала (автомобили с гидравлическим тормозом) |
| 13 | 20A | Кластер, Радио |
| 14 | 10A | Реле освещения салона |
| 15 | 10A | Реле освещения салона |
| 16 | 15A | Фары дальнего света, индикатор дальнего света |
| 17 | — | Не используется |
| 18 | 5A | Переключатель фар внутреннего освещения |
| 19 | 15A | Управление двигателем (все двигатели), педаль акселератора (двигатель Power Stroke 6,0 л) |
| 20 | 15A | Система запуска |
| 21 | 10A | Резистор ДРЛ |
| 22 | 15A | Подача регулятора скорости (двигатель Power Stroke 6,0 л), воздушный соленоид, насос для перекачки топлива |
| 23 | 10A | Аварийная сигнализация (бег) |
| 24 | 15A | ABS, Осушитель воздуха, Вакуумный насос, Реле подогревателя топлива |
| 25 | 10A | Переключатель функций |
| 26 | 10A | Ближний свет правой фары |
| 27 | — | Не используется |
| 28 | 10A | Ближний свет левой фары |
| 29 | 10A | Блок сигнальных ламп, Приборы GEM, Гидравлический тормоз ABS |
| 30 | — | Не используется |
| 31 | 15A | Трансмиссия Allison или событие ABS |
| Реле 1 | 1/2 ISO | Реле освещения салона |
| Реле 2 | 1/2 ISO | Не используется |
| Реле 3 | Полный ISO | Реле звукового сигнала |
| Реле 4 | Полный ISO | Реле опускания окна в одно касание |
| Реле 5 | Полный ISO | Не используется |
2005

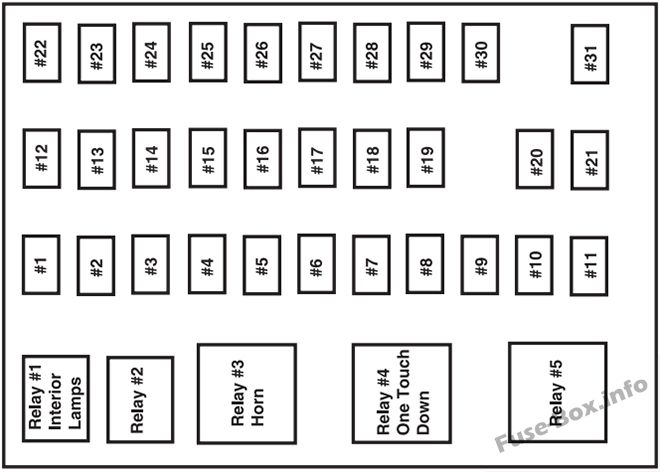

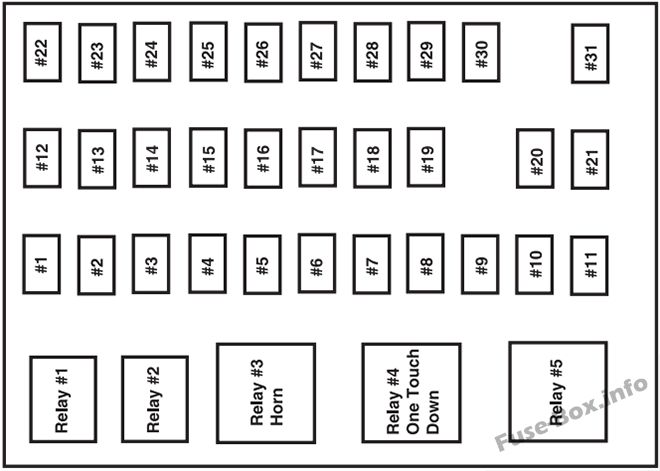

Пассажирский салон
| № | Номинал, Ампер | Описание предохранителя |
|---|---|---|
| 1 | 20A | Horn |
| 2 | 15A | Лампы поворота/аварийки |
| 3 | 20A | Зажигалка |
| 4 | 10A | Диагностические разъемы |
| 5 | 15A | Фонари заднего хода, реле ДХО, привод двери купе, модуль обогрева сиденья, реле АБС прицепа |
| 6 | — | Не используется |
| 7 | — | Не используется |
| 8 | 5A | Радио, ГЕМ |
| 9 | 5A | Переключатель освещения (фары, стеклоподъемники, дверные замки с электроприводом), реле стеклоподъемников |
| 10 | 15A | Подогрев/подсветка зеркал |
| 11 | 30A | Электродвигатель стеклоочистителя, реле насоса омывателя |
| 12 | 10A | Выключатель стоп-сигнала (только для автомобилей с гидравлическим тормозом) |
| 13 | 20A | Радио, Кластер |
| 14 | 10A | Внутренние светильники |
| 15 | 10A | GEM, Реле освещения салона, Картографические лампы |
| 16 | 15A | Дальний свет |
| 17 | — | Не используется |
| 18 | 5A | Переключатель фар, GEM |
| 19 | 15A | ECM двигателя (двигатели Caterpillar и Cummins) |
| 19 | 15A | ECM двигателя, ускорение, кривошип (только двигатель 6,0 л с рабочим ходом) |
| 20 | 15A | Реле стартера, GEM |
| 21 | 10A | Дневные ходовые огни (ДХО) |
| 22 | 15A | Пневматический соленоид, 4 шт. (пневматический звуковой сигнал, сброс пневматической подвески, ось блокировки дифференциала и двухскоростная ось) |
| 23 | 10A | Электронный флешер |
| 24 | 15A | Вакуумный насос, осушитель воздуха, АБС, реле подогревателя топлива/перекачивающего топливоподкачивающего насоса, сливной клапан с подогревом, модуль воды в топливе (WIF) на рабочем ходу 6,0 л |
| 25 | 10A | Реле электровентилятора |
| 26 | 10A | Правая фара ближнего света |
| 27 | — | Не используется |
| 28 | 10A | Левая фара ближнего света |
| 29 | 10A | Кластер (питание, сигнальные лампы), гидравлическое реле ABS, система контроля тяги |
| 30 | 30A | Не используется |
| 31 | 15A | Трансмиссии Эллисон |
| Реле 1 | — | Внутренние светильники |
| Реле 2 | — | Не используется |
| Реле 3 | — | Horn |
| Реле 4 | — | Окно опускания в одно касание |
| Реле 5 | — | Не используется |

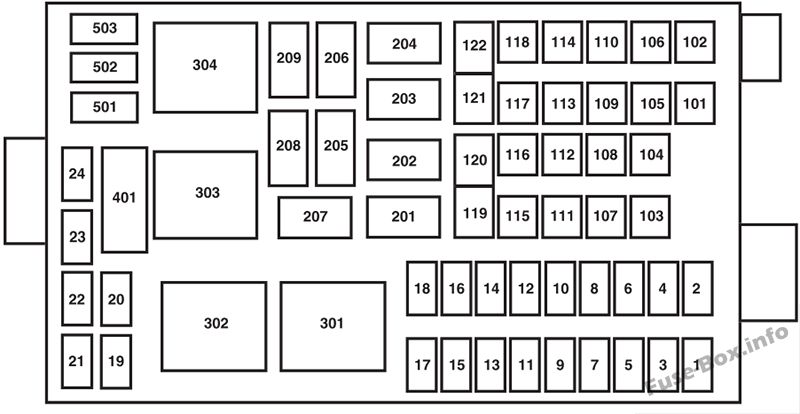

Моторного отсека
| № | Номинал, Ампер | Описание |
|---|---|---|
| 1 | 15A* | Парковые фонари, Крышные фонари |
| 2 | 30A* | Сиденье с электроприводом (водительское) |
| 3 | 30A* | Сиденье с электроприводом (пассажирское) |
| 4 | 15A* | Насос омывателя |
| 5 | 15A* | Горный тормоз (только для двигателей Caterpillar и Cummins) |
| 6 | 15A* | Нагреватель воздухозаборника (только двигатель Caterpillar) |
| 7 | 15A* | Стоп-сигналы |
| 8 | 25A* | Подогреватель топлива (только двигатель Caterpillar) |
| 8 | 20A* | Подогреватель топлива (только двигатель Power Stroke 6,0 л) |
| 9 | — | Не используется |
| 10 | 15A* | Дренажный клапан с подогревом |
| 11 | — | Не используется |
| 12 | — | Не используется |
| 13 | 10 А* | Электрический стояночный тормоз |
| 14 | — | Не используется |
| 15 | 7,5 А* | Ограничитель гнезда для подготовки кузова/прицепа (только двигатель Power Stroke 6,0 л) |
| 16 | 5A* | Гидравлическая система WABCO ABS Рабочая подача |
| 17 | — | Не используется |
| 18 | 10 А* | Топливоперекачивающий насос (только сдвоенные топливные баки) |
| 19 | — | Не используется |
| 20 | 10 А* | Реле питания ECM двигателя (только двигатель 6,0 л Power Stroke) |
| 21 | 10 А* | GEM (только для автомобилей с гидравлическим тормозом) |
| 22 | 10 А* | Логическая мощность двигателя IDM2 (только двигатель Power Stroke 6,0 л) |
| 23 | — | Не используется |
| 24 | — | Не используется |
| 101 | 30А** | Реле Bendix Air ABS (только для автомобилей с пневматическим тормозом) |
| 101 | 30А** | Реле модулятора WABCO ABS (только автомобили с гидравлическим тормозом) |
| 102 | 20А** | Подготовка к кузовному ремонту Run Feed |
| 103 | 50А** | Замок зажигания (предохранители 8, 9, 10, 11, 19, 20, 22, 23, 24, 25, 29, 30, 31 распределительной коробки) |
| 104 | 20А** | Силовая установка |
| 105 | 20А** | Дверные замки с электроприводом |
| 106 | 30А** | Фары |
| 107 | 50А** | Распределительная коробка питания аккумулятора (1,2, 3, 4, 12, 13, 14, 15) |
| 108 | 40 А** | Подогреватель топлива (только двигатель Cummins) |
| 109 | 40 А** | Электрические стеклоподъемники |
| 110 | — | Не используется |
| 111 | 30А** | Подготовка кузовщика |
| 112 | 40 А** | Двигатель вентилятора |
| 113 | 30А** | Сиденье с подогревом (со стороны пассажира) |
| 114 | 25А** | Питание от аккумулятора WABCO ABS (только для автомобилей с гидравлическим тормозом) |
| 115 | 40 А** | Замок зажигания (предохранители 5, 8, 9, 10, 11, 21 распределительной коробки) |
| 116 | 30А** | Подготовка кузовщика |
| 117 | 20А** | Ограничитель гнезда для подготовки кузова/прицепа (только для двигателей Caterpillar и Cummins) |
| 118 | 60А** | Гидравлический тормозной прицеп с двумя блоками предохранителей. Пневматический тормоз прицепа два блока предохранителей |
| 119/120 | 60А** | Гидравлический тормоз прицепа два блока предохранителей |
| 121/122 | 60А** | Мотор ГидроМакс. Пневматический тормоз прицепа два блока предохранителей |
| 201 | — | Реле насоса омывателя |
| 202 | — | Реле скорости стеклоочистителя |
| 203 | — | Реле включения/выключения стеклоочистителей |
| 204 | — | Реле нейтрального запуска (только двигатель Power Stroke 6,0 л) |
| 204 | — | Реле выпускного тормоза (только для двигателей Caterpillar и Cummins) |
| 205 | — | Правое реле стоп/поворот |
| 206 | — | Левое реле стоп/поворот |
| 207 | — | Реле нагревателя сливного клапана |
| 208 | — | Реле фонарей заднего хода |
| 209 | — | Реле стоп-сигналов |
| 301 | — | Реле подогревателя топлива/топливного насоса |
| 302 | — | Реле стояночных огней |
| 303 | — | Реле электровентилятора |
| 304 | — | Воздушное реле АБС. Реле гидромодулятора |
| 401 | — | Не используется |
| 501 | — | Не используется |
| 502 | — | Не используется |
| 503 | — | Не используется |
| * Мини предохранитель ** Максимальный предохранитель |

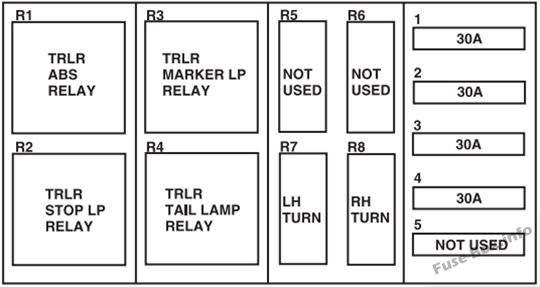

Реле буксировки прицепа с пневматическим тормозом (при наличии) (2005 г.)
| № | Номинал, Ампер | Описание |
|---|---|---|
| 1 | 30A* | Прицеп для буксировки ABS |
| 2 | 30A* | Парковочные/габаритные огни прицепа |
| 3 | 30A* | Буксирные стоп-сигналы прицепа |
| 4 | 30A* | Фонари поворота/стоп-сигнала прицепа (комбинированные) |
| 4 | 30A* | Фонари поворота прицепа (отдельно) |
| 5 | — | Не используется |
| R1 | — | Реле ABS буксировки прицепа |
| R2 | — | Реле стоп-сигналов прицепа |
| R3 | — | Реле парковки/габаритных огней прицепа |
| R4 | — | Реле задних фонарей буксировки прицепа |
| R5 | — | Не используется |
| R6 | — | Не используется |
| R7 | — | Реле левого поворота/стоп-сигнала буксировки прицепа (комбинированное) |
| R7 | — | Реле левого поворота буксировщика прицепа (отдельно) |
| R8 | — | Реле правого поворота/стоп-сигнала буксировки прицепа (комбинированное) |
| R8 | — | Реле правого поворота буксировщика прицепа (отдельное) |
| * Максимальный предохранитель |
2006
Пассажирский салон
| № | Номинал, Ампер | Описание |
|---|---|---|
| 1 | 20A | Horn |
| 2 | 15A | Лампы поворота/аварийки |
| 3 | 20A | Зажигалка |
| 4 | 10A | Диагностические разъемы |
| 5 | 15A | Фонари заднего хода, реле ДХО, привод двери купе, модуль обогрева сиденья, реле АБС прицепа |
| 6 | — | Не используется |
| 7 | — | Не используется |
| 8 | 5A | Радио, ГЕМ |
| 9 | 5A | Переключатель освещения (фары, стеклоподъемники, дверные замки с электроприводом), реле стеклоподъемников |
| 10 | 15A | Подогрев/подсветка зеркал |
| 11 | 30A | Электродвигатель стеклоочистителя, реле насоса омывателя |
| 12 | 10A | Выключатель стоп-сигнала (только для автомобилей с гидравлическим тормозом) |
| 13 | 20A | Радио, Кластер |
| 14 | 10A | Внутренние светильники |
| 15 | 10A | GEM, Реле освещения салона, Картографические лампы |
| 16 | 15A | Дальний свет |
| 17 | — | Не используется |
| 18 | 5A | Переключатель фар, GEM |
| 19 | 15A | ECM двигателя (двигатели Caterpillar и Cummins) |
| 19 | 15A | ECM двигателя, ускорение, кривошип (только двигатель 6,0 л с рабочим ходом) |
| 20 | 15A | Реле стартера, GEM |
| 21 | 10A | Дневные ходовые огни (ДХО) |
| 22 | 15A | Пневматический соленоид, 4 шт. (пневматический звуковой сигнал, сброс пневматической подвески, ось блокировки дифференциала и двухскоростная ось) |
| 23 | 10A | Электронный флешер |
| 24 | 15A | Вакуумный насос, осушитель воздуха, АБС, реле подогревателя топлива/перекачивающего топливоподкачивающего насоса, сливной клапан с подогревом, модуль воды в топливе (WIF) на рабочем ходу 6,0 л |
| 25 | 10A | Реле электровентилятора |
| 26 | 10A | Правая фара ближнего света |
| 27 | — | Не используется |
| 28 | 10A | Левая фара ближнего света |
| 29 | 10A | Кластер (питание, сигнальные лампы), гидравлическое реле ABS, система контроля тяги |
| 30 | 30A | Не используется |
| 31 | 15A | Трансмиссии Эллисон |
| Реле 1 | — | Внутренние светильники |
| Реле 2 | — | Не используется |
| Реле 3 | — | Horn |
| Реле 4 | — | Окно опускания в одно касание |
| Реле 5 | — | Не используется |
Моторного отсека
| № | Номинал, Ампер | Описание |
|---|---|---|
| 1 | 15A* | Парковые фонари, Крышные фонари |
| 2 | 30A* | Сиденье с электроприводом (водительское) |
| 3 | 30A* | Сиденье с электроприводом (пассажирское) |
| 4 | 15A* | Насос омывателя |
| 5 | 15A* | Горный тормоз (только для двигателей Caterpillar и Cummins) |
| 6 | 15A* | Нагреватель воздухозаборника (только двигатель Caterpillar) |
| 7 | 15A* | Стоп-сигналы |
| 8 | 25A* | Подогреватель топлива (только двигатель Caterpillar) |
| 8 | 20A* | Подогреватель топлива (только двигатель Power Stroke 6,0 л) |
| 9 | 20A* | Реле блокировки, ECM двигателя, комбинация приборов, TCM коробки передач |
| 10 | 15A* | Дренажный клапан с подогревом |
| 11 | — | Не используется |
| 12 | 20A* | Дневные ходовые огни (ДХО), Привод комбинированной двери, Климатический режим, Резервное копирование, Подогрев сидений, АБС прицепа, Горный тормоз |
| 13 | — | Не используется |
| 14 | — | Не используется |
| 15 | 7,5 А* | Ограничитель гнезда для подготовки кузова/прицепа (только двигатель Power Stroke 6,0 л) |
| 16 | 5A* | Гидравлическая система WABCO ABS Рабочая подача |
| 17 | — | Не используется |
| 18 | 10 А* | Топливоперекачивающий насос (только сдвоенные топливные баки) |
| 19 | — | Не используется |
| 20 | 10 А* | Реле питания ECM двигателя (только двигатель 6,0 л Power Stroke) |
| 21 | 10 А* | GEM (только для автомобилей с гидравлическим тормозом) |
| 22 | 10 А* | Логическая мощность двигателя IDM2 (только двигатель Power Stroke 6,0 л) |
| 23 | — | Не используется |
| 24 | — | Не используется |
| 101 | 30А** | Реле Bendix Air ABS (только для автомобилей с пневматическим тормозом) |
| 101 | 30А** | Реле модулятора WABCO ABS (только автомобили с гидравлическим тормозом) |
| 102 | 20А** | Подача обода для подготовки кузова |
| 103 | 20А** | Замок зажигания (предохранители 8, 9, 10, 11, 19, 29, 30 распределительной коробки) |
| 104 | 20А** | Силовая установка |
| 105 | 20А** | Дверные замки с электроприводом |
| 106 | 30А** | Фары |
| 107 | 50А** | Распределительная коробка питания аккумулятора (1,2, 3, 4, 12, 13, 14, 15) |
| 108 | 40 А** | Подогреватель топлива (только двигатель Cummins) |
| 109 | 40 А** | Электрические стеклоподъемники |
| 110 | 30А** | Реле мощности стеклоочистителей (Парковка, Низкая/Высокая скорость) |
| 111 | 30А** | Подготовка кузовщика |
| 112 | 40 А** | Двигатель вентилятора |
| 113 | 30А** | Сиденья с подогревом |
| 114 | 25А** | Питание от аккумулятора WABCO ABS (только для автомобилей с гидравлическим тормозом) |
| 115 | 20А** | Замок зажигания, предохранители 8, 9, 10, 11 центральной распределительной коробки, реле стартера |
| 116 | 30А** | Подготовка кузовщика |
| 117 | 20А** | Ограничитель гнезда для подготовки кузова/прицепа (только для двигателей Caterpillar и Cummins) |
| 118 | 60А** | Гидравлический тормоз прицепа два блока предохранителей |
| 119/120 | 60А** | Гидравлический тормозной прицеп с двумя блоками предохранителей. Пневматический тормоз прицепа два блока предохранителей |
| 121/122 | 60А** | Мотор ГидроМакс. Пневматический тормоз прицепа два блока предохранителей |
| 201 | — | Реле насоса омывателя |
| 202 | — | Реле скорости стеклоочистителя |
| 203 | — | Реле включения/выключения стеклоочистителей |
| 204 | — | Реле нейтрального запуска (только двигатель Power Stroke 6,0 л) |
| 204 | — | Реле выпускного тормоза (только для двигателей Caterpillar и Cummins) |
| 205 | — | Правое реле стоп/поворот |
| 206 | — | Левое реле стоп/поворот |
| 207 | — | Реле нагревателя сливного клапана |
| 208 | — | Реле фонарей заднего хода |
| 209 | — | Реле стоп-сигналов |
| 301 | — | Реле подогревателя топлива/топливного насоса |
| 302 | — | Реле стояночных огней |
| 303 | — | Реле электровентилятора |
| 304 | — | Реле воздушной АБС |
| 304 | — | Реле гидромодулятора |
| 401 | — | Не используется |
| 501 | — | Не используется |
| 502 | — | Не используется |
| 503 | — | Не используется |
| * Мини предохранитель ** Максимальный предохранитель |

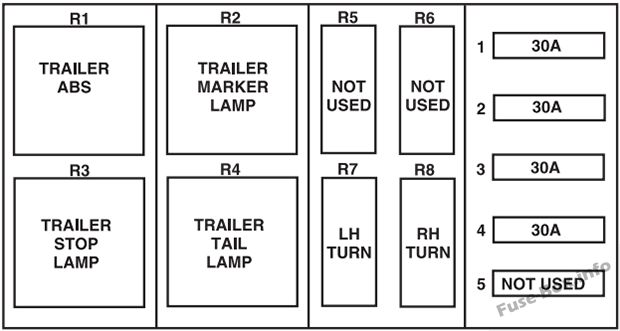

Реле буксировки прицепа с пневматическим тормозом (при наличии) (2006 г.)
| № | Номинал, Ампер | Описание |
|---|---|---|
| 1 | 30A* | Прицеп для буксировки ABS |
| 2 | 30A* | Парковочные/габаритные огни прицепа |
| 3 | 30A* | Буксирные стоп-сигналы прицепа |
| 4 | 30A* | Фонари поворота/стоп-сигнала прицепа (комбинированные) |
| 4 | 30A* | Фонари поворота прицепа (отдельно) |
| 5 | — | Не используется |
| R1 | — | Реле ABS буксировки прицепа |
| R2 | — | Реле стоп-сигналов прицепа |
| R3 | — | Реле парковки/габаритных огней прицепа |
| R4 | — | Реле задних фонарей буксировки прицепа |
| R5 | — | Не используется |
| R6 | — | Не используется |
| R7 | — | Реле левого поворота/стоп-сигнала буксировки прицепа (комбинированное) |
| R7 | — | Реле левого поворота буксировщика прицепа (отдельно) |
| R8 | — | Реле правого поворота/стоп-сигнала буксировки прицепа (комбинированное) |
| R8 | — | Реле правого поворота буксировщика прицепа (отдельное) |
| * Максимальный предохранитель |
встроенные предохранители
Ваш автомобиль имеет два встроенных предохранителя, расположенных в/на кабелях аккумуляторной батареи рядом с аккумуляторной батареей. Предохранитель на 10 А для модуля управления коробкой передач и предохранитель на 40 А для модуля управления двигателем.
2008
Пассажирский салон
| № | Номинал, Ампер | Описание |
|---|---|---|
| 1 | 20A | Реле звукового сигнала |
| 2 | 15A | мигалка |
| 3 | 20A | Зажигалка |
| 4 | 10A | Диагностика, предупреждение стояночного тормоза |
| 5 | 15A | Привод двери смесителя, Климатический режим, Фонари заднего хода, Сигнал ДХО, Подогрев сидений, АБС прицепа, Горные тормоза |
| 6 | — | Не используется |
| 7 | — | Не используется |
| 8 | 5A | Радио, GEM 4 |
| 9 | 5A | Светодиод и реле переключателя стеклоподъемников |
| 10 | 15A | Зеркала с подогревом |
| 11 | 5A | Электродвигатель стеклоочистителя, реле насоса омывателя |
| 12 | 10A | Выключатель стоп-сигнала (только для автомобилей с гидравлическим тормозом), кнопочный переключатель передач Allison |
| 13 | 20A | Кластер, Радио |
| 14 | 10A | Реле освещения салона |
| 15 | 10A | Реле освещения салона, GEM, Косметические зеркала |
| 16 | 15A | Дальний свет, индикатор |
| 17 | — | Не используется |
| 18 | 5A | Переключатель фар внутреннего освещения |
| 19 | 15A | Контроль двигателя |
| 20 | 5A | Система запуска |
| 21 | 10A | Резистор ДРЛ |
| 22 | 15A | Пневматический звуковой сигнал, сброс пневматической подвески, двухскоростной мост, блокируемый дифференциал, управляемый водителем |
| 23 | 10A | мигалка |
| 24 | 15A | ABS, Осушитель воздуха, Вакуумный насос, Реле подогревателя топлива |
| 25 | 10A | Переключатель функций |
| 26 | 10A | Правая фара ближнего света |
| 27 | — | Не используется |
| 28 | 10A | Левая фара ближнего света |
| 29 | 10A | Контрольные лампы кластера, Приборы, GEM, Гидравлическая АБС |
| 30 | 15A | Электронная трансмиссия Эллисон |
| 31 | — | Не используется |
| Реле 1 | — | Внутренние светильники |
| Реле 2 | — | Не используется |
| Реле 3 | — | Horn |
| Реле 4 | — | Окно опускания в одно касание |
| Реле 5 | — | Не используется |
Моторного отсека
| № | Номинал, Ампер | Описание |
|---|---|---|
| 1 | 15A* | Выключатель основного света |
| 2 | 30A* | Сиденье с электроприводом (водительское) |
| 3 | 30A* | Сиденье с электроприводом (пассажирское) |
| 4 | 15A* | Реле насоса омывателя, двигатель насоса омывателя |
| 5 | — | Не используется |
| 6 | 15A* | Нагреватель воздухозаборника (только двигатель Caterpillar) |
| 7 | 15A* | Выключатели стоп-сигналов (только для автомобилей с пневматическим тормозом) |
| 8 | 25A* | Реле подогревателя топлива (только автомобили с двигателями Caterpillar и двойными топливными баками) |
| 9 | 20A* | Реле блокировки, ECM двигателя, комбинация приборов, TCM коробки передач |
| 10 | 15A* | Дренажный клапан с подогревом |
| 11 | 30A* | Электрический тормоз прицепа |
| 12 | 20A* | Дневные ходовые огни (ДХО), Привод комбинированной двери, Климатический режим, Резервное копирование, Подогрев сидений, АБС прицепа, Горный тормоз |
| 13 | — | Не используется |
| 14 | — | Не используется |
| 15 | 7,5 А* | Кузовщик - стоп-сигналы адаптера прицепа |
| 16 | 5A* | Bendix Air ABS (только для автомобилей с пневматическим тормозом) |
| 16 | 5A* | WABCO ABS (только для автомобилей с гидравлическим тормозом) |
| 17 | — | Не используется |
| 18 | 10 А* | Топливоперекачивающий насос (только сдвоенные топливные баки) |
| 19 | — | Не используется |
| 20 | — | Не используется |
| 21 | 10 А* | Гидромакс управление двигателем |
| 22 | — | Не используется |
| 23 | — | Не используется |
| 24 | — | Не используется |
| 101 | 30А** | Реле Bendix Air ABS (только для автомобилей с пневматическим тормозом) |
| 101 | 30А** | Реле модулятора WABCO ABS (только автомобили с гидравлическим тормозом) |
| 102 | 20А** | Выключатель зажигания для доступа клиентов |
| 103 | 20А** | Замок зажигания (предохранители 8, 9, 10, 11, 19, 29 и 30 распределительной коробки) |
| 104 | 20А** | Силовая установка |
| 105 | 20А** | Дверные замки с электроприводом |
| 106 | 30А** | Выключатель главного света, многофункциональный переключатель, предохранители CJB 16, 26 и 28, фары, реле ДХО |
| 107 | 50А** | Предохранители распределительной коробки 1, 2, 3, 4, 12, 13, 14 и 15 |
| 108 | 40 А** | Реле подогревателя топлива (только двигатель Cummins) |
| 109 | 40 А** | Реле стеклоподъемников |
| 110 | 30А** | Реле питания стеклоочистителя (Парковка, Низкая-Высокая скорость) |
| 111 | 30А** | Реле парковочных фонарей, Парковочные фонари |
| 112 | 40 А** | Реле электровентилятора, Электродвигатель вентилятора |
| 113 | 30А** | Сиденья с подогревом |
| 114 | 25А** | Гидравлическое питание ЭБУ АБС |
| 115 | 20А** | Замок зажигания, предохранители 8, 9, 10 и 11 центральной распределительной коробки, реле стартера |
| 116 | 30А** | Реле левого/правого поворота, реле фонаря заднего хода |
| 117 | 20А** | Реле стоп-сигналов |
| 118 | 60А** | Автомобили с гидравлическими тормозами (только для буксировки прицепа) |
| 119/120 | 60А** | Автомобиль с гидравлическими тормозами (только для буксировки прицепа) |
| 119/120 | 60А** | Транспортные средства с пневматическим тормозом (только для буксировки прицепа) |
| 121/122 | 60А** | Гидравлический тормоз, система ABS |
| 121/122 | 60А** | Блок предохранителей прицепа с пневматическим тормозом |
| 201 | — | Реле насоса омывателя |
| 202 | — | Реле скорости стеклоочистителя |
| 203 | — | Реле включения/выключения стеклоочистителя |
| 204 | — | Реле питания стеклоочистителя |
| 205 | — | Правое реле стоп/поворот |
| 206 | — | Левое реле стоп/поворот |
| 207 | — | Гидравлическое реле событий ABS |
| 208 | — | Реле фонарей заднего хода |
| 209 | — | Реле стоп-сигнала |
| 301 | — | Реле подогревателя топлива/топливного насоса |
| 302 | — | Реле стояночных огней |
| 303 | — | Реле электровентилятора |
| 304 | — | Реле воздушной АБС |
| 304 | — | Реле гидромодулятора |
| * Мини предохранитель ** Максимальный предохранитель |
Реле буксировки прицепа с пневматическим тормозом (при наличии) (2008 г.)
| № | Номинал, Ампер | Описание |
|---|---|---|
| 1 | 30A* | Прицеп для буксировки ABS |
| 2 | 30A* | Парковочные/габаритные огни прицепа |
| 3 | 30A* | Буксирные стоп-сигналы прицепа |
| 4 | 30A* | Фонари поворота/стоп-сигнала прицепа (комбинированные) |
| 4 | 30A* | Фонари поворота прицепа (отдельно) |
| 5 | — | Не используется |
| R1 | — | Реле ABS буксировки прицепа |
| R2 | — | Реле габаритных огней прицепа |
| R3 | — | Реле стоп-сигналов прицепа |
| R4 | — | Реле задних фонарей буксировки прицепа |
| R5 | — | Не используется |
| R6 | — | Не используется |
| R7 | — | Реле левого поворота буксировщика прицепа |
| R8 | — | Реле правого поворота буксировщика прицепа |
| * Максимальный предохранитель |
встроенные предохранители
Ваш автомобиль имеет два встроенных предохранителя, расположенных в/на кабелях аккумуляторной батареи рядом с аккумуляторной батареей. Предохранитель на 10 А для модуля управления коробкой передач и предохранитель на 40 А для модуля управления двигателем.
2011
Пассажирский салон
| № | Номинал, Ампер | Описание |
|---|---|---|
| 1 | 20A | Horn |
| 2 | 15A | Реле мигалки |
| 3 | 20A | Силовая установка |
| 4 | 10A | Разъем канала передачи данных (DLC), диагностический разъем двигателя, предупреждение о стояночном тормозе |
| 5 | 15A | Реле запуска |
| 6 | — | Не используется |
| 7 | — | Не используется |
| 8 | 5A | Радио, ГЕМ |
| 9 | 5A | Реле стеклоподъемника |
| 10 | 15A | Зеркала с подогревом |
| 11 | 5A | Системы стеклоочистителей и омывателей |
| 12 | 10A | Селектор переключения передач |
| 13 | 20A | Радио, Электропривод зеркал |
| 14 | 10A | Реле освещения салона |
| 15 | 10A | Реле освещения салона |
| 16 | 15A | Дальний свет, индикатор |
| 17 | — | Не используется |
| 18 | 5A | Диммер, внутреннее освещение |
| 19 | 15A | Контроль двигателя |
| 20 | 5A | Система запуска |
| 21 | 10A | Резистор ДРЛ |
| 22 | 15A | Пневматический звуковой сигнал, сброс пневматической подвески, двухскоростной мост, блокируемый дифференциал, управляемый водителем |
| 23 | 10A | Реле мигалки |
| 24 | 15A | Реле ABS, реле подогревателя топлива, осушитель воздуха |
| 25 | 10A | Реле электровентилятора |
| 26 | 10A | Правая фара ближнего света |
| 27 | — | Не используется |
| 28 | 10A | Левая фара ближнего света |
| 29 | 10A | Кластер, GEM |
| 30 | 15A | Электронная трансмиссия Эллисон |
| 31 | 15A | Реле складывания зеркал |
| Реле 1 | — | Внутренние светильники |
| Реле 2 | — | Не используется |
| Реле 3 | — | Horn |
| Реле 4 | — | Не используется |
| Реле 5 | — | Не используется |
Моторного отсека
| № | Номинал, Ампер | Описание |
|---|---|---|
| 1 | 20A | Переключатели Upfitter (AUX 2 и AUX 4) |
| 2 | 30A | Сиденье с электроприводом (водительское) |
| 3 | 30A | Сиденье с электроприводом (пассажирское) |
| 4 | 15A | Реле омывателя лобового стекла, двигатель насоса омывателя |
| 5 | 5A | Датчик тормозной системы (только гидравлический тормоз) |
| 6 | 20A | Переключатели Upfitter (AUX 1 и AUX 3) |
| 7 | 15A | Датчики тормозного давления, реле событий ABS |
| 8 | 20A | DEF (мочевина), линейные нагреватели |
| 9 | 20A | Замок зажигания, отсечка стартера |
| 10 | 15A | Клапан удаления влаги из ресивера |
| 11 | 30A | Электрический тормоз прицепа |
| 12 | 20A | Блок предохранителей в салоне 5 и 21 |
| 13 | 15A | Комбинация приборов/модуль шлюза |
| 14 | 20A | Датчик оксида азота |
| 15 | — | Не используется |
| 16 | 5A | Bendix® Air АБС |
| 17 | — | Не используется |
| 18 | 10A | Топливоперекачивающий насос |
| 19 | — | Не используется |
| 20 | — | Не используется |
| 21 | — | Не используется |
| 22 | — | Не используется |
| 23 | — | Не используется |
| 24 | — | Не используется |
| 101 | 30A | Реле Bendix Air ABS (только для автомобилей с пневматическим тормозом) |
| 101 | 30A | Модуль гидравлических тормозов (только для автомобилей с гидравлическими тормозами) |
| 102 | 20A | Замок зажигания |
| 103 | 20A | Замок зажигания, предохранители 19, 29 и 30 в блоке предохранителей в салоне |
| 104 | 20A | Силовая установка |
| 105 | 20A | Выключатели дверных замков с электроприводом |
| 106 | 30A | Выключатель основного освещения, многофункциональный переключатель |
| 107 | 50A | Предохранители 1, 2, 3, 4, 12, 13, 14 и 15 в блоке предохранителей салона |
| 108 | 40A | Подогреватель топлива |
| 109 | 40A | Электростеклоподъемник |
| 110 | 30A | Стеклоочиститель |
| 111 | 30A | Реле производителя кузова, габаритные огни |
| 112 | 40A | Двигатель вентилятора |
| 113 | 30A | Сиденья с подогревом, Air-Ride. |
| 114 | 20A | ДКУ доочистки |
| 115 | 20A | Замок зажигания, предохранители 8, 9, 10 и 11 в блоке предохранителей в салоне |
| 116 | 30A | Реле левого/правого поворота, реле фонаря заднего хода |
| 117 | 20A | Стоп-сигналы |
| 118 | 60A | Транспортные средства с гидравлическими тормозами (только пакет буксировки прицепа) |
| 601 | 60A | Розетка для прицепа |
| 602 | 60A | Блок предохранителей прицепа с пневматическим тормозом |
| 602 | 30A | Двигатель насоса гидравлических тормозов 2 |
| 201 | — | Реле омывателя ветрового стекла |
| 202 | — | Реле высокого/низкого уровня дворников |
| 203 | — | Реле включения/выключения стеклоочистителей |
| 204 | — | Реле стеклоочистителя |
| 205 | — | Реле изготовителя кузова, правый поворот |
| 206 | — | Реле изготовителя кузова, левый поворот |
| 207 | — | Реле событий ABS (только для автомобилей с гидравлическим тормозом) |
| 208 | — | Реле изготовителя кузова, реле фонарей заднего хода |
| 209 | — | Реле дополнительного стоп-сигнала |
| 301 | — | Реле подогревателя топлива/топливного насоса |
| 302 | — | Реле производителя кузова, реле стояночных огней |
| 303 | — | Реле электровентилятора |
| 304 | — | Реле линейных нагревателей DEF (мочевины) |
| Индивидуальный держатель макси-предохранителя в моторном отсеке | ||
| 9925 | 30A | Двигатель насоса гидравлических тормозов 1 |

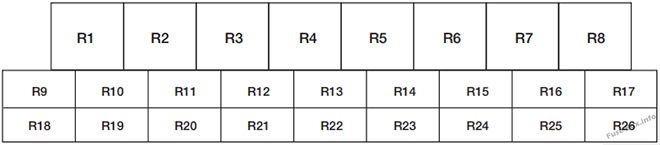

Релейный центр
Центр реле расположен на передней стойке со стороны пассажира справа в пространстве для ног.
| № | Описание реле |
|---|---|
| R1 | Подпружиненный звуковой модуль предупреждения о гидравлическом отключении |
| R2 | Муфта компрессора кондиционера |
| R3 | Электрические стеклоподъемники |
| R4 | Мигалка (стандартная/светодиодная) |
| R5 | Реле повышения квалификации 1 |
| R6 | Реле UpFiter 2 |
| R7 | передние фары |
| R8 | Запасной |
| R9 | Реле повышения квалификации 3 |
| R10 | Стартер |
| R11 | DCU |
| R12 | Двухскоростной мост/блокировка дифференциала |
| R13 | Замок |
| R14 | Клапан влажности воздушного резервуара |
| R15 | ДХО №1 |
| R16 | Зеркала с подогревом |
| R17 | Запасной |
| R18 | Реле повышения квалификации 4 |
| R19 | отображение PRNDL |
| R20 | Система селективного каталитического восстановления (SCR) (NOx) |
| R21 | Run |
| R22 | Разблокировка двери |
| R23 | Предупреждающий индикатор АБС |
| R24 | ДХО №2 |
| R25 | Парковые огни |
| R26 | Запасной |
Реле буксировки прицепа (при наличии) (2011 г.)
| № | Номинал, Ампер | Описание |
|---|---|---|
| 1 | 30A* | Подача ABS на буксировку прицепа (только для автомобилей с прицепом без электрического тормоза) |
| 2 | 30A* | Парковочные/габаритные огни прицепа |
| 3 | 30A* | Буксирные стоп-сигналы прицепа |
| 4 | 30A* | Фонари поворота/стоп-сигнала прицепа (комбинированные) |
| 4 | 30A* | Фонари поворота прицепа (отдельно) |
| 5 | — | Не используется |
| R1 | — | Реле ABS буксировки прицепа (только для автомобилей с прицепом без электрического тормоза) |
| R2 | — | Реле габаритных огней прицепа |
| R3 | — | Реле стоп-сигналов прицепа |
| R4 | — | Реле задних фонарей буксировки прицепа |
| R5 | — | Не используется |
| R6 | — | Не используется |
| R7 | — | Реле левого поворота буксировщика прицепа |
| R8 | — | Реле правого поворота буксировщика прицепа |
| * Максимальный предохранитель |
встроенные предохранители
Ваш автомобиль может иметь несколько встроенных предохранителей, расположенных в/на кабелях аккумуляторной батареи, расположенных в батарейном отсеке, в зависимости от применения.
Все автомобили с трансмиссией Allison оснащены предохранителем на 10 ампер, расположенным на чистых силовых кабелях, расположенных в аккумуляторном отсеке.
Все автомобили имеют предохранитель на 30 А, расположенный на чистых силовых кабелях, расположенных в аккумуляторном отсеке.
Все автомобили, оснащенные коробкой передач Eaton, имеют предохранитель на 30 А, расположенный в чистых силовых кабелях, расположенных в аккумуляторном ящике.
Все автомобили, оборудованные гидравлическими тормозами, имеют предохранитель на 40 А, расположенный в чистых силовых кабелях, расположенных в аккумуляторном отсеке, и, кроме того, еще один предохранитель на 30 А, расположенный в держателе предохранителя чуть выше центра распределения питания, расположенного в моторном отсеке автомобиля.
