Предохранители и реле Ford F-650 / F-750 (2017-2019)

Схемы относятся к указанным годам и вариантам Ford F-650 / F-750 (2017-2019). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Ford.

Расположение предохранителей Ford F650/F750 2017-2020 гг.

Расположение предохранителей Ford F650/F750 2017-2020 гг.

Предохранители прикуривателя (розетки) в Ford F-650/F-750 это предохранители №82 и 83 в блоке предохранителей моторного отсека.

Расположение блока предохранителей

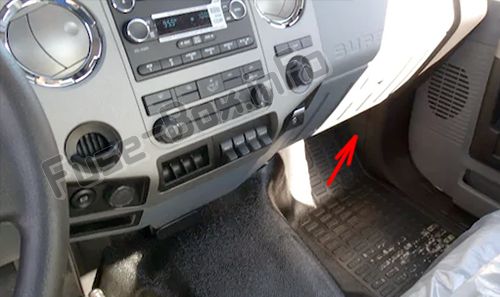

Пассажирский салон

Панель предохранителей находится в пространстве для ног пассажира за крышкой.Пассажирский салон

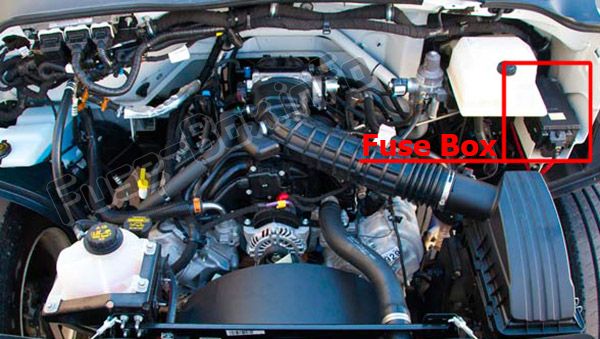

Моторного отсека

Распределительная коробка расположена в моторном отсеке.Моторного отсека

Схемы блока предохранителей

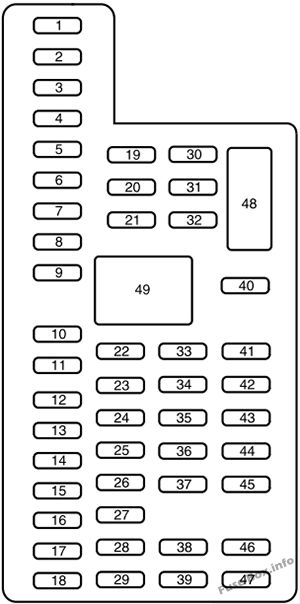

Схема блока предохранителей в салоне

Схема блока предохранителей в салоне

Назначение предохранителей в салоне (2017, 2018, 2019)
Номер предохранителя или релеНоминал предохранителяЗащищенные компоненты
130AМоторчик левого переднего стеклоподъемника.
215AЭстафетное реле №4.
330AМоторчик правого переднего стеклоподъемника.
410AВнутренние светильники.
520AНе использовался (запасной).
65AНе использовался (запасной).
77,5 АПереключатель электропривода зеркал.
810AНе использовался (запасной).
910AЭстафетное реле №3.
1010AНе использовался (запасной).
1110AПитание аккумулятора телематики Ford.
1215AВнутреннее освещение.
1315AПравый поворот и стоп-сигналы.
1415AЛевый поворот и стоп-сигналы.
1515AЦентральный высокорасположенный стоп-сигнал. Резервные лампы.
1610AБлижний свет правой фары.
1710AБлижний свет левой фары.
1810AПробуждение модуля управления силовым агрегатом. Блокировка переключения тормозов.
1920AНе использовался (запасной).
2020AЭлектрозамки дверей.
2110AВключатель/выключатель тормоза.
2220AРог.
2315AПриборный щиток.
2415AДиагностический разъем. Реле электропривода складывания зеркал. Модуль управления на руле. Удаленный вход без ключа.
2515AНе использовался (запасной).
265AМодуль управления на руле.
2720AНе использовался (запасной).
2815AВыключатель зажигания.
2920AРадио. СИНХР.
3015AПарковочные фонари. Катушка реле стояночных огней прицепа.
315AВыключатель тормоза прицепа для доступа клиентов.
3215AЗадержка вспомогательного питания. Подсветка выключателя замка двери водителя и пассажира. Инверторный модуль на 110 вольт. Переключатель телескопического зеркала.
3310AНе использовался (запасной).
3410AЗапуск/запуск вспомогательного модуля транслятора.
355AБуксировка/перевозка/запуск.
3610AПереключатель выбора топливного бака.
3710AДополнительный обогреватель.
3810AЗадержка вспомогательного питания. Базовое радио AM/FM.
3915AЛевая и правая фары дальнего света.
4010AЗадние стояночные фонари. Габаритные фонари.
417,5 АНе использовался (запасной).
425AТелематика Ford запуск/запуск.
4310AПредохранители хода распределительной коробки/вспомогательных предохранителей. Катушка реле дворников.
4410AВыключатель питания переключателя доступа для клиентов. Вспомогательный модуль транслятора запуска / вспомогательного смысла.
455AНе использовался (запасной).
4610AМодуль климат-контроля.
4715AЛампы указателей поворота на крыльях.
48Автоматический выключатель 30АПереключатель стеклоподъемников (двойная кабина).
49РелеЗадержка вспомогательного питания.

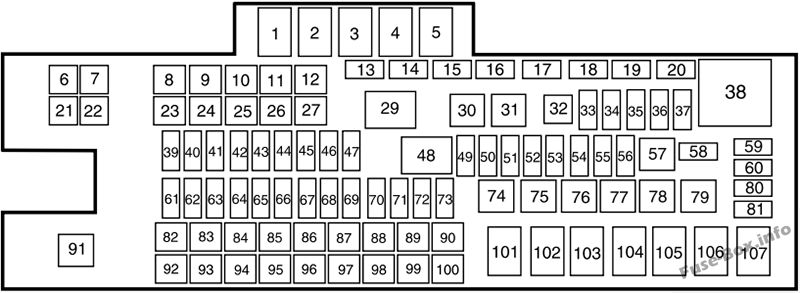

Схема блока предохранителей в моторном отсеке

Схема блока предохранителей в моторном отсеке

Назначение предохранителей в распределительной коробке (2017, 2018, 2019)
Номер предохранителя или релеНоминал предохранителяЗащищенные компоненты
1РелеДвигатель вентилятора.
2РелеСтоп-сигналы для буксировки прицепов и кузовостроителей.
3РелеПодогреватели мочевины (дизель).
4РелеКомпрессор сиденья водителя с пневмоприводом.
5РелеПодогрев зеркал.
6—Не используется.
7—Не используется.
820A*Компрессор пассажирского сиденья с пневмоподвеской.
9—Не используется.
10—Не используется.
11—Не используется.
12—Не используется.
13РезисторСогласующий резистор (120 Ом).
14—Не используется.
15—Не используется.
16—Не используется.
17—Не используется.
18—Не используется.
1910А**Изолирующее реле включения/выключения тормоза.
20—Не используется.
21—Не используется.
2230 А*Контроллер электрического тормоза буксировки прицепа.
2340A*Двигатель вентилятора.
24—Не используется.
2530 А*Дворники.
2630 А*Парковочные фонари для прицепа.
2725 А*Подогреватели мочевины (дизель).
29РелеПарковочные фонари для прицепа.
30РелеМуфта кондиционера.
31РелеДворники.
32—Не используется.
3320А**Мощность автомобиля 1.
3420А**Мощность автомобиля 2.
3510А**Мощность автомобиля 3.
3620А**Мощность автомобиля 4.
3710А**Мощность автомобиля 5 (дизель).
38РелеМодуль управления силовым агрегатом.
39—Не используется.
4015А**Подогрев зеркал.
41—Не используется
4220А**Стоп-сигналы для буксировки прицепов и кузовостроителей.
43—Не используется.
4420А**Вспомогательный модуль переводчика.
4510 А**Катушка реле запуска/пуска.
4610 А**Поддерживающая мощность модуля управления коробкой передач (дизельный двигатель).
4710 А**Муфта кондиционера.
48РелеЗапустить/запустить.
4920А**Осушитель воздуха.
5010 А**Обмотка реле электровентилятора.
51—Не используется.
5210 А**Запуск/запуск модуля управления силовым агрегатом (дизельный двигатель). Запуск/запуск модуля управления коробкой передач (дизельный двигатель).
53—Не используется.
5410 А**Антиблокировочная тормозная система запуска/запуска.
5510 А**Катушка реле компрессора сиденья. Катушка реле соленоидов шасси. Катушка реле обогрева зеркал.
5620А**Панель предохранителей в салоне пуск/старт подача
57РелеТопливный насос.
585A**Реле стеклоочистителя.
595A**Электромагнитное реле шасси. Реле компрессора сиденья с пневмоподвеской.
60—Не используется.
61—Не используется.
62—Не используется.
6310А**Соленоиды шасси.
64—Не используется.
6510А**Лампа грузового отсека.
6630А**Топливный насос.
67—Не используется.
6810А**Катушка реле бензонасоса.
69—Не используется.
7010А**Лампы для буксировки прицепа или резервные фонари кузовостроителя.
71—Не используется.
7210А**Катушка реле модуля управления силовым агрегатом. Поддерживающая сила.
735A**Гидромакс монитор.
74РелеСоленоиды шасси.
75—Не используется.
76—Не используется.
77РелеИзоляция тормозного выключателя (гидравлические тормоза).
78—Не используется.
79—Не используется.
80—Не используется.
81—Не используется.
8220A*Вспомогательная точка питания №2.
8320A*Вспомогательная точка питания №1.
8420A*Компрессор сиденья водителя с пневмоприводом.
8560A*Насос Гидромакс.
8630 А*Клапаны модулятора антиблокировочной тормозной системы.
87—Не используется.
88—Не используется.
8940A*Пусковой двигатель
9030 А*Аккумуляторное питание прицепа (пневматические тормоза). Зарядка аккумуляторной батареи прицепа (гидравлические тормоза).
91РелеЛампа грузового отсека.
92—Не используется.
93—Не используется.
9425 А*Эстафетное реле №1.
9525 А*Эстафетное реле №2.
9660A*Насос антиблокировочной системы тормозов (гидравлические тормоза).
97—Не используется.
98—Не используется.
9940A*Приборная панель инвертор 110в.
10030 А*Реле указателей поворота прицепа.
101РелеСтартер.
102РелеРеле заряда аккумуляторной батареи прицепа (U-Haul). Аккумуляторное питание прицепа (пневматические тормоза).
103РелеПрицеп буксирует правые поворотники и стоп-сигналы.
104РелеПрицеп буксирует левые поворотники и стоп-сигналы.
105—Не используется.
106РелеРеле фонарей заднего хода прицепа.
107РелеРеле компрессора пассажирского сиденья с пневмоподвеской.
* Предохранители в корпусе J.
** Мини-предохранители.
