Предохранители и реле Ford F-650 / F-750 (2021-2022..)
Схемы относятся к указанным годам и вариантам Ford F-650 / F-750 (2021-2022..). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Ford.
Оглавление
Расположение предохранителей Ford F650 / F750 2021-2022…
Блок предохранителей в салоне
Блок предохранителей в салоне

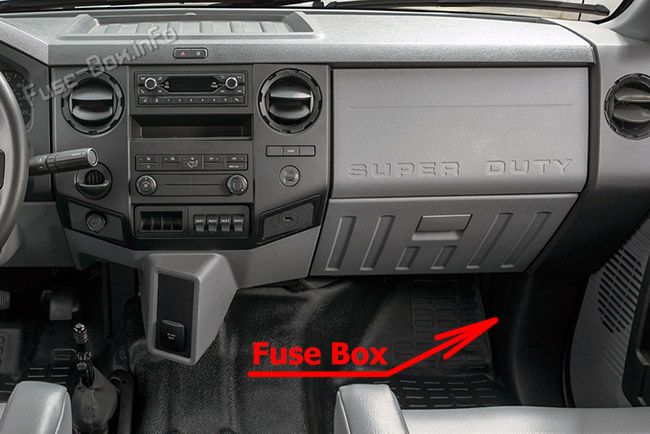

Расположение блока предохранителей
Блок предохранителей находится в пространстве для ног пассажира. Снимите крышку панели, чтобы получить доступ к предохранителям. Потяните крышку панели предохранителей на себя, чтобы снять ее. Когда зажимы панели разъединятся, дайте панели легко упасть.

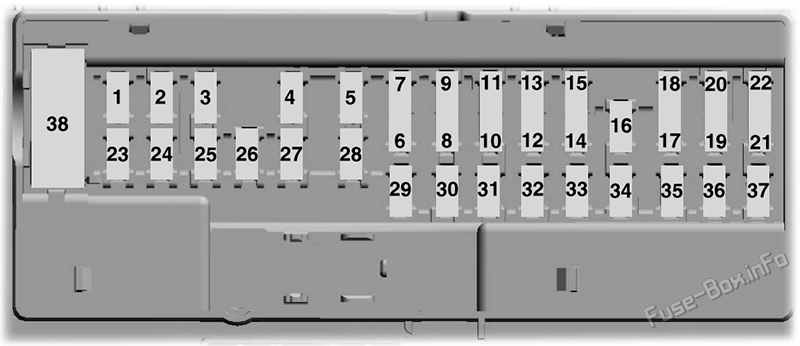

Схема блока предохранителей
| № | Рейтинг | Защищенный компонент |
|---|---|---|
| 1 | — | Не используется. |
| 2 | 10 A | Выключатель блокировки правой и левой передней двери. Телескопический переключатель зеркал. Переключатель правого и левого переднего стеклоподъемника (два стеклоподъемника). Электродвигатель правого и левого переднего стеклоподъемника. Инвертор. |
| 3 | 7,5 А | Переключатель электропривода зеркал. |
| 4 | 20 A | Вспомогательный модуль переводчика. |
| 5 | — | Не используется. |
| 6 | — | Не используется. |
| 7 | 10 A | Мощность интеллектуального разъема канала передачи данных. Диагностический разъем пневматического тормоза. |
| 8 | — | Не используется. |
| 9 | — | Не используется. |
| 10 | — | Не используется. |
| 11 | — | Не используется. |
| 12 | 7,5 А | Интеллектуальный разъем канала передачи данных. Корпоративное подключение к устройству (2021 г.). |
| 13 | 7,5 А | Кластер. Модуль управления рулевой колонкой. |
| 14 | — | Не используется. |
| 15 | 15 A | Модуль климат-контроля. |
| 16 | — | Не используется. |
| 17 | — | Не используется. |
| 18 | 7,5 А | Датчик рыскания. Электронный контроль устойчивости и неэлектрический контроль устойчивости. |
| 19 | 5 A | 2022: Модуль блока управления телематики. |
| 20 | 5 A | Выключатель зажигания. |
| 21 | 5 A | 2021: Выключатель горного тормоза. |
| 22 | — | Не используется. |
| 23 | 30 A | Электродвигатель левого переднего стеклоподъемника. |
| 24 | — | Не используется. |
| 25 | — | Не используется. |
| 26 | 30 A | Правое переднее стеклоподъемник. |
| 27 | — | Не используется. |
| 28 | — | Не используется. |
| 29 | 15 A | Реле складывания зеркал. |
| 30 | 5 A | Тормозной сигнал для пневматического тормоза. Сигнал стоп-сигнала для доступа клиентов. Изолирующее реле включения-выключения тормоза. Реле стоп-сигналов прицепа. |
| 31 | 10 A | Интерфейсный модуль Upfitter. Удаленный радиочастотный приемник. |
| 32 | 20 A | Радио. |
| 33 | — | Не используется. |
| 34 | — | Не используется. |
| 35 | 5 A | Переключатель буксировки. |
| 36 | 15 A | Камера предупреждения о выходе из полосы движения. |
| 37 | — | Не используется. |
| 38 | 30 A | Переключатель левого переднего стеклоподъемника (четыре стеклоподъемника). |

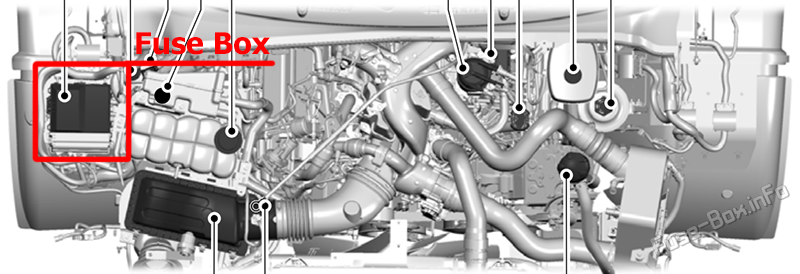

Расположение блока предохранителей

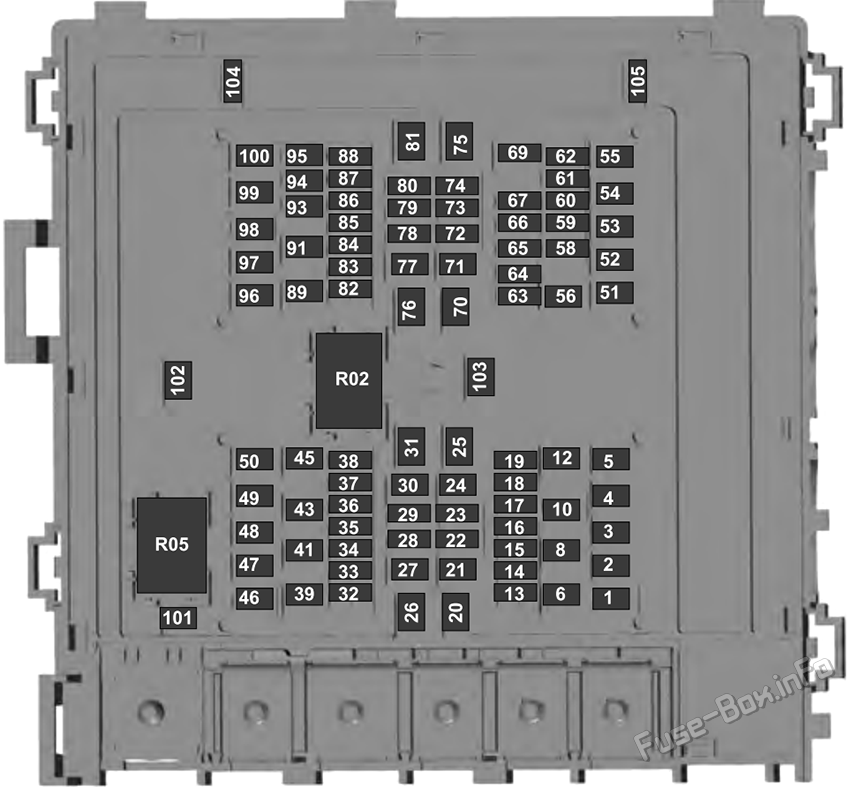

Схема блока предохранителей
| № | Рейтинг | Защищенный компонент |
|---|---|---|
| 1 | 20 A | Рог. |
| 2 | 40 A | Двигатель вентилятора. Управление двигателем вентилятора. |
| 3 | 20 A | 2022: Апфит - рама. |
| 4 | 30 A | Пусковой двигатель. |
| 5 | — | Не используется. |
| 6 | 20 A | Усовершенствовавшее реле 4. |
| 8 | — | Не используется. |
| 10 | — | Не используется. |
| 12 | — | Не используется. |
| 13 | 10 A | Запустить/запустить запасной. Реле выносного модуля климат-контроля (2022 г.). |
| 14 | 10 A | Адаптивный круиз-контроль. |
| 15 | 10 A | Реле мотора вентилятора. |
| 16 | 20 A | Осушитель воздуха. |
| 17 | 10 A | Модуль управления силовым агрегатом — состояние зажигания. Модуль управления свечами накаливания — состояние зажигания, работающая мощность (дизель). |
| 18 | 10 A | Антиблокировочная тормозная система запуска/запуска. |
| 19 | 10 A | Модуль управления трансмиссией. Состояние зажигания, работающая мощность (дизель). |
| 20 | 30 A | Мотор стеклоочистителя. |
| 21 | — | Не используется. |
| 22 | — | Не используется. |
| 23 | 10 A | Генератор 2 (только двойной генератор). |
| 24 | 40 A | Модуль управления кузовным оборудованием запускает шину питания 2. |
| 25 | 50 A | Модуль управления кузовным оборудованием работает на шине питания 1. |
| 26 | — | Не используется. |
| 27 | 20 A | Питание от аккумуляторной батареи кузовостроителя. |
| 28 | — | Не используется. |
| 29 | 10 A | Генератор 1 A-Line. |
| 30 | — | Не используется. |
| 31 | 60 A | Насос Гидромакс. |
| 32 | 20 A | Модуль управления силовым агрегатом. |
| 33 | 20 A | Соленоид вентиляции адсорбера (газ). Соленоид продувки адсорбера (газ). Привод 11 с переменным распределением фаз газораспределения (газ). Подогрев датчика кислорода (газа) в отработавших газах. Мощность бака мочевины (дизель). Перепускной клапан системы рециркуляции отработавших газов (дизель). |
| 34 | 10 A | Реле муфты кондиционера. Мощность транспортного средства доступа клиента 3 подачи. Переменный масляный насос (дизель). Вентилятор охлаждения (дизель). Муфта вентилятора (газ). Выключатель моторного тормоза (2022). |
| 35 | 20 A | Катушка на штекере (газ). Бак мочевины (дизель). Контроллер свечи накаливания (дизель). Модуль управления датчиком оксида азота (дизель). Датчик твердых частиц (дизель). |
| 36 | 10 A | Значение контроля объема топлива (дизель). Регулятор давления топлива (дизель). |
| 37 | — | Не используется. |
| 38 | — | Не используется. |
| 39 | — | Не используется. |
| 41 | 30 A | Блок управления тормозами прицепа. |
| 43 | 30 A | 2022: Модернизация - приборная панель шасси. |
| 45 | — | Не используется. |
| 46 | 10 A | Соленоид муфты кондиционера. |
| 47 | 40 A | Усовершенствовавшее реле 1. |
| 48 | 20 A | Upfitter run и вспомогательная подача. |
| 49 | 30 A | Модуль электроники насоса (газ). Топливный насос (дизель). |
| 50 | 15 A | Мощность форсунки (газ). |
| 51 | 20 A | Точка питания №1. |
| 52 | — | Не используется. |
| 53 | 30 A | Фонарь для буксировки прицепа. |
| 54 | — | Не используется. |
| 55 | 20 A | Усовершенствовавшее реле 3. |
| 56 | — | Не используется. |
| 58 | 5 A | USB-питание. |
| 59 | 10 A | 2022: парковые фонари U-Haul. |
| 60 | 10 A | Селекторный переключатель двойного топливного бака (дизель). |
| 61 | — | Не используется. |
| 62 | — | Не используется. |
| 63 | 20 A | Компрессор водительского сиденья. |
| 64 | 20 A | Компрессор пассажирского сиденья. |
| 65 | 10 A | 2022: Upfit - запустить активировать ленту. |
| 66 | 10 A | Блокировка дифференциала с четырьмя блоками соленоидов. |
| 67 | 10 A | Мощность реле Hydromax. |
| 69 | — | Не используется. |
| 70 | 40 A | Инвертор. |
| 71 | 30 A | Клапаны антиблокировочной тормозной системы. |
| 72 | 10 A | Выключатель тормоза (гидравлические тормоза). Датчик давления воздуха 1 и 2 стоп-сигнала (пневматические тормоза). |
| 73 | — | Не используется. |
| 74 | 15 A | Зеркало с подогревом. |
| 75 | — | Не используется. |
| 76 | 60 A | Питание от аккумуляторной батареи блока управления кузовным оборудованием. |
| 77 | 30 A | Электропитание монитора контроля качества напряжения модуля управления кузовным оборудованием. |
| 78 | 10 A | Трансмиссионный модуль (дизель). |
| 79 | 5 A | Монитор насоса Hydromax. |
| 80 | 10 A | Резервный сигнал буксировки прицепа. |
| 81 | — | Не используется. |
| 82 | 5 A | Выключатель Upfitter (заводское расположение для питания зажигания). |
| 83 | 5 A | Выключатель Upfitter (дополнительное место для постоянного питания). |
| 84 | — | Не используется. |
| 85 | — | Не используется. |
| 86 | — | Не используется. |
| 87 | — | Не используется. |
| 88 | 10 A | Грузовые фонари. |
| 89 | — | Не используется. |
| 91 | — | Не используется. |
| 93 | — | Не используется. |
| 94 | — | Не используется. |
| 95 | 20 A | Стоп-сигналы. Стоп-сигналы прицепа. |
| 96 | — | Не используется. |
| 97 | — | Не используется. |
| 98 | 30 A | Зарядка аккумуляторной батареи прицепа. |
| 99 | 40 A | Усовершенствовавшее реле 2. |
| 100 | 25 A | Контроллер свечи накаливания (дизель). |
| 101 | — | Не используется. |
| 102 | — | Не используется. |
| 103 | — | Не используется. |
| 104 | — | Не используется. |
| 105 | 15 A | Реле остановки и поворота прицепа. |
