Предохранители и реле Ford Falcon (FG, 2011-2012)
Схемы относятся к указанным годам и вариантам Ford Falcon (FG, 2011-2012). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Ford.
Расположение предохранителей Ford Falcon 2011-2012 гг.
Предохранитель прикуривателя (розетки) в Ford Falcon предохранитель №15 в блоке предохранителей панели приборов.
Оглавление
Блок предохранителей в салоне
Блок предохранителей в салоне

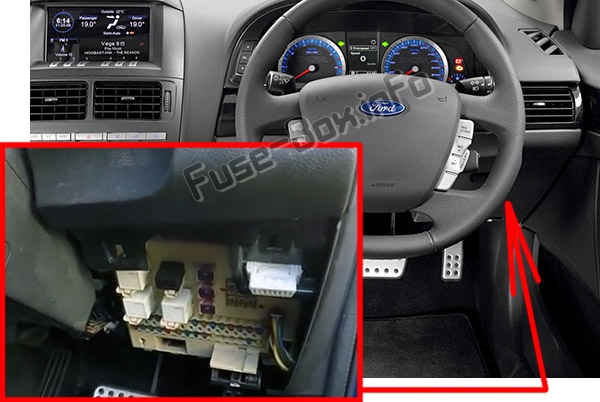

Расположение блока предохранителей
Он расположен за панелью со стороны водителя.

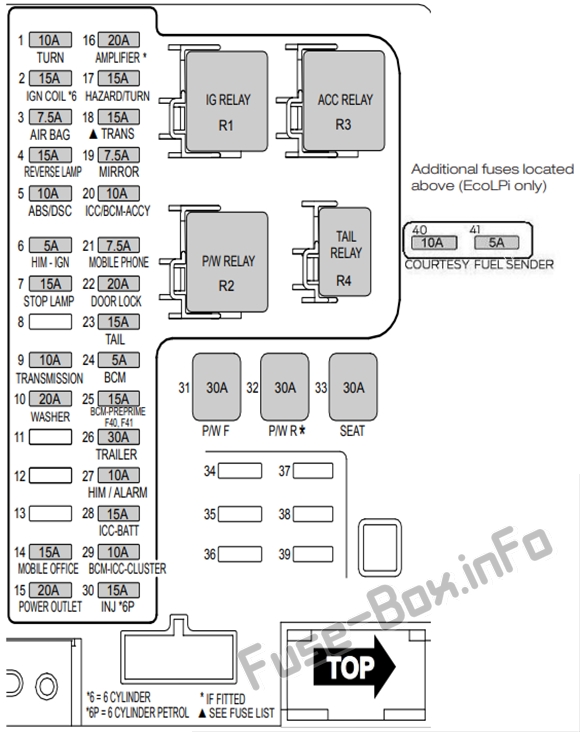

Схема блока предохранителей
| № | Amps | Цвет | Цепи защищены | Type |
|---|---|---|---|---|
| 1 | 10 | Red | Переключатель указателей поворота/модуль памяти (сиденье) | Зажигание |
| 2 | 15 | Blue | Драйвер катушки | Зажигание |
| 3 | 7.5 | Коричневый | Воздушная подушка | Зажигание |
| 4 | 15 | Blue | Фонари заднего хода, система помощи при парковке задним ходом | Зажигание |
| 5 | 10 | Red | ДСК / АБС | Зажигание |
| 6 | 5 | Tan | HIM | Зажигание |
| 7 | 15 | Blue | Стоп-сигналы, (PCM, ABS) | Зажигание |
| 8 | - | - | Не используется | - |
| 9 | 10 | Red | Передача инфекции | Зажигание |
| 10 | 20 | Желтый | Насос омывателя | Аксессуар |
| 11 | - | - | Не используется | - |
| 12 | - | - | Не используется | - |
| 13 | - | - | Не используется | - |
| 14 | 15 | Blue | Мобильный телефон | Аксессуар |
| 15 | 20 | Желтый | Розетка | Аксессуар |
| 16 | 20 | Желтый | Усилитель | Батарея |
| 17 | 15 | Blue | Сигнал поворота / аварийная сигнализация | Батарея |
| 18 | 15 | Blue | Трансмиссия (*если F23 не установлен) (*См. блок предохранителей комп. двигателя, чтобы узнать, установлен ли F23.) | Батарея |
| 19 | 7.5 | Коричневый | Зеркала с электроприводом, реле антизапотевателя заднего стекла, электрохромное зеркало | Аксессуар |
| 20 | 10 | Red | Модуль управления кузовом, центр управления салоном | Аксессуар |
| 21 | 7.5 | Коричневый | Мобильный телефон | Батарея |
| 22 | 20 | Желтый | Дверные замки | Батарея |
| 23 | 15 | Blue | Задние/стояночные огни, подсветка переключателя, дисплей, кластер | Аккумулятор - хвостовое реле |
| 24 | 5 | Tan | Модуль управления кузовом | Батарея |
| 25 | 15 | Blue | Бензин: Освещение салона, антенна, солнечный датчик, коробка передач (спортивная секвентальная), EcoLPi: Цепь экономии заряда батареи BCM (PCM Preprime, предохранители FEED 40 и 41) | Аккумулятор / экономия заряда аккумулятора |
| 26 | 30 | Зеленый | Трейлер | Батарея |
| 27 | 10 | Red | HIM, сигнализация, диагностический разъем | Батарея |
| 28 | 15 | Blue | Внутренний командный центр, дисплей | Батарея |
| 29 | 10 | Red | Комбинация приборов, блок управления кузовным оборудованием, центр управления салоном | Зажигание |
| 30 | 15 | Blue | Форсунки (бензин) | Зажигание |
| 31 | 30 | Pink | Передние электрические стеклоподъемники | Аккумулятор, реле стеклоподъемника BCM |
| 32 | 30 | Pink | Задние электрические стеклоподъемники | |
| 33 | 30 | Pink | Сиденья с электроприводом | Батарея |
| 34 | - | - | Не используется | - |
| 35 | - | - | Не используется | - |
| 36 | - | - | Не используется | - |
| 37 | - | - | Не используется | - |
| 38 | - | - | Не используется | - |
| 39 | - | - | Не используется | - |
| 40 | 10 | Red | Внутреннее освещение, Антенна, Солнечный датчик, Переключение передач (спортивное секвентальное) - EcoLPi | Аккумулятор / экономия заряда аккумулятора |
| 41 | 5 | Tan | Датчик уровня топлива в баке - EcoLPi | Аккумулятор / экономия заряда аккумулятора |
| Реле | ||||
| R1 | Белый | - | Зажигание | Зажигание |
| R2 | Белый | - | Электрические стеклоподъемники | BCM переключен |
| R3 | Белый | - | Аксессуар | Аксессуар |
| R4 | Черный | - | Задние фонари | Выключатель |
Блок предохранителей в моторном отсеке
Блок предохранителей в моторном отсеке

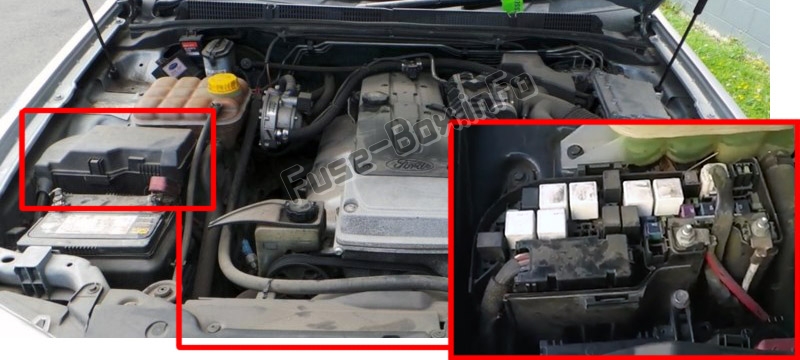

Расположение блока предохранителей

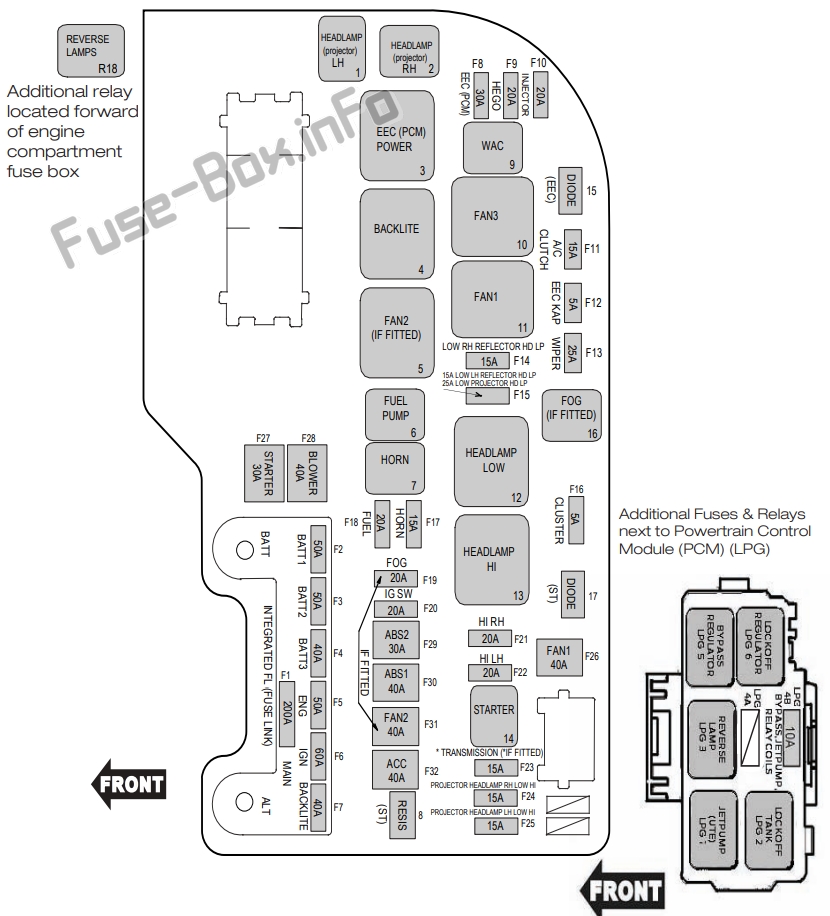

Схема блока предохранителей
| № | Amps | Цвет | Схемы защищены |
|---|---|---|---|
| F1 | 200 | Черный - встроенная плавкая вставка | Main |
| F2 | 50 | Черный - встроенная плавкая вставка | Бат 1 |
| F3 | 50 | Черный - встроенная плавкая вставка | Бат 2 |
| F4 | 40 | Черный - встроенная плавкая вставка | Бат 3 |
| F5 | 50 | Черный - встроенная плавкая вставка | Eng |
| F6 | 60 | Черный - встроенная плавкая вставка | Зажигание |
| F7 | 40 | Черный - встроенная плавкая вставка | Подсветка (демистер) |
| F8 | 30 | Зеленый | 6-цилиндровый бензин: ЕЕС (ПКМ), IMCC, VCT EcoLPi: ЕЕС (ПКМ), катушки реле LPG, питание реле байпаса LPG и струйного насоса, IMCC, VCT |
| F9 | 20 | Желтый | Hego |
| F10 | 20 | Желтый | 6-цилиндровый бензин: не используется EcoLPi: инжектор, модуль LPG (двигатель LPG) |
| F11 | 15 | Blue | Компрессор кондиционера |
| F12 | 5 | Tan | ЕЕС (ПКМ) и модуль LPG KAP |
| F13 | 25 | Естественный | Стеклоочиститель передний |
| F14 | 15 | Blue | Фара ближнего света правая (отражатель) |
| F15 | 15 | Blue | Фара ближнего света левая (отражатель) |
| F15 | 25 | Естественный | Фары - прожекторные лампы (низкие) |
| F16 | 5 | Tan | Кластер |
| F17 | 15 | Blue | Horn |
| F18 | 20 | Желтый | Топливо (СНГ) |
| F19 | 20 | Желтый | Противотуманная фара |
| F20 | 20 | Желтый | Выключатель зажигания, Генератор, Катушка реле, Вентилятор, Зажигание, Аксессуар |
| F21 | 20 | Желтый | Фара - высокая - правая |
| F22 | 20 | Желтый | Фара - высокая - левая |
| F23 | 15 | Blue | Трансмиссия (аккумулятор) Если установлена |
| F24 | 15 | Blue | Фара — ближний/высокий — прожектор — правая |
| F25 | 15 | Blue | Фара — ближний/высокий — прожектор-левый |
| F26 | 40 | Зеленый | Вентилятор 1 |
| F27 | 30 | Pink | Стартер |
| F28 | 40 | Зеленый | Вентилятор - климат-контроль |
| F29 | 30 | Pink | АБС 2 DSC2 (DSC VR) |
| F30 | 40 | Зеленый | АБС 1 DSC1 (DSC MR) |
| F31 | 40 | Зеленый | Вентилятор 2 |
| F32 | 40 | Зеленый | Аксессуар |
| Реле | |||
| 1 | - | Черный | Налобный фонарь (прожектор) - держать на высоком уровне (левый) |
| 2 | - | Черный | Налобный фонарь (прожектор) - держать на высоком уровне (RH) |
| 3 | - | Белый | ЕЕС (ПКМ) |
| 4 | - | Белый | Подсветка (демистер) |
| 5 | - | Зеленый | Вентилятор 2 |
| 6 | - | Черный | Fuel |
| 7 | - | Черный | Horn |
| 9 | - | Черный | WAC (компрессор кондиционера) |
| 10 | - | Белый | Вентилятор 3 |
| 11 | - | Белый | Вентилятор 1 |
| 12 | - | Белый | Фара (ближняя) |
| 13 | - | Белый | Фара (высокая) |
| 14 | - | Черный | Стартер |
| 16 | - | Черный | Fog |
| R18 | - | Черный | Фонари заднего хода (6-цилиндровый бензиновый двигатель; 6-ступенчатая автоматическая коробка передач) (Расположен перед блоком предохранителей в моторном отсеке в моторном отсеке) |
| Диод | |||
| 15 | - | Черный | ЕЕС (ПКМ) |
| 17 | - | Черный | Стартер |
| Резистор | |||
| 8 | - | Зеленый | Стартер |
| Дополнительные предохранители и реле, расположенные рядом с модулем управления трансмиссией (PCM) в моторном отсеке. | |||
| СНГ 1 | - | Черный | Соленоид струйного насоса топливного бака (только UT) |
| СНГ 2 | - | Черный | Соленоид блокировки топливного бака |
| СНГ 3 | - | Черный | Фонари заднего хода |
| СНГ 4А | - | - | Не используется |
| СНГ 4Б | 10 | Red | Катушки реле (блокировка, байпас и струйный насос) Соленоиды — байпас и струйный насос (газовый двигатель) |
| СНГ 5 | - | Черный | Соленоид обхода регулятора |
| СНГ 6 | - | Черный | Соленоид блокировки регулятора |
