Предохранители и реле Ford Falcon (FG-X, 2013-2016)
Схемы относятся к указанным годам и вариантам Ford Falcon (FG-X, 2013-2016). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Ford.
Расположение предохранителей Ford Falcon 2013-2016
Предохранитель прикуривателя (розетки) в Ford Falcon предохранитель №15 в блоке предохранителей панели приборов.
Оглавление
Блок предохранителей в салоне
Блок предохранителей в салоне

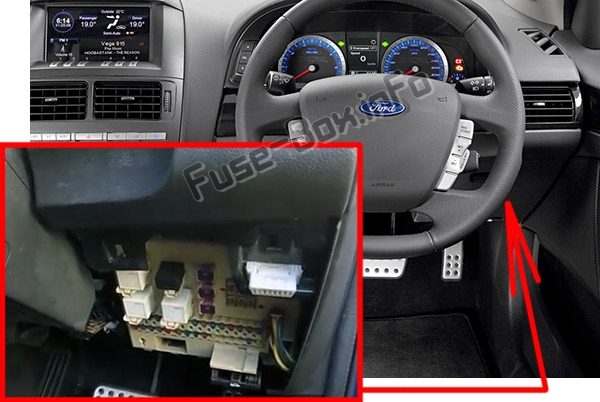

Расположение блока предохранителей
Он расположен за панелью со стороны водителя.

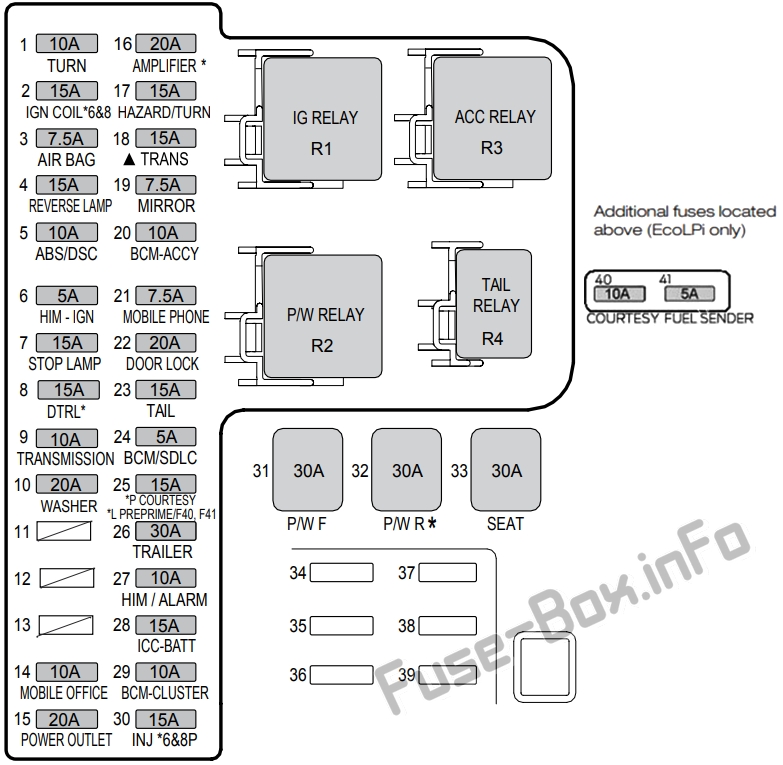

Схема блока предохранителей
| № | Amps | Цвет | Схемы защищены | Type |
|---|---|---|---|---|
| 1 | 10 | Red | Переключатель указателей поворота/модуль памяти (сиденье) | Зажигание |
| 2 | 15 | Blue | Драйвер катушки (6 и 8 цилиндров) | Зажигание |
| 3 | 7.5 | Коричневый | Воздушная подушка | Зажигание |
| 4 | 15 | Blue | Фонари заднего хода, помощь при парковке | Зажигание |
| 5 | 10 | Red | ДСК / АБС | Зажигание |
| 6 | 5 | Tan | HIM | Зажигание |
| 7 | 15 | Blue | Стоп-сигналы, (PCM) | Зажигание |
| 8 | 15 | Blue | Дневные ходовые огни | Зажигание |
| 9 | 10 | Red | Передача инфекции | Зажигание |
| 10 | 20 | Желтый | Насос омывателя | Аксессуар |
| 11 | - | - | Не используется | - |
| 12 | - | - | Не используется | - |
| 13 | - | - | Не используется | - |
| 14 | 10 | Red | Мобильный телефон | Аксессуар |
| 15 | 20 | Желтый | Розетка | Аксессуар |
| 16 | 20 | Желтый | Усилитель | Батарея |
| 17 | 15 | Blue | Сигнал поворота / аварийная сигнализация | Батарея |
| 18 | 15 | Blue | Трансмиссия (I4) | Батарея |
| 19 | 7.5 | Коричневый | Зеркала с электроприводом, реле антизапотевателя заднего стекла, электрохромное зеркало | Аксессуар |
| 20 | 10 | Red | Модуль управления кузовом | Аксессуар |
| 21 | 7.5 | Коричневый | Мобильный телефон | Батарея |
| 22 | 20 | Желтый | Дверные замки | Батарея |
| 23 | 15 | Blue | Задние/стояночные огни, подсветка переключателей, дисплей, приборная панель, центр управления салоном | Аккумулятор - хвостовое реле |
| 24 | 5 | Tan | Модуль управления кузовным оборудованием/SDLC | Батарея |
| 25 | 15 | Blue | Бензин: внутреннее освещение, солнечный датчик, коробка передач (спортивная секвентальная), датчик дождя ЭкоЛПи: Цепь экономии заряда батареи BCM (PCM Preprime, предохранители FEED 40 и 41) | Аккумулятор / экономия заряда аккумулятора |
| 26 | 30 | Зеленый | Трейлер | Батарея |
| 27 | 10 | Red | HIM, сигнализация, диагностический разъем | Батарея |
| 28 | 15 | Blue | Внутренний командный центр, дисплей | Батарея |
| 29 | 10 | Red | Комбинация приборов, блок управления кузовным оборудованием | Зажигание |
| 30 | 15 | Blue | Форсунки (бензин) (6 и 8 цилиндров) | Зажигание |
| 31 | 30 | Pink | Передние электрические стеклоподъемники | Аккумулятор, реле стеклоподъемника BCM |
| 32 | 30 | Pink | Задние электрические стеклоподъемники | |
| 33 | 30 | Pink | Сиденья с электроприводом | Батарея |
| 34 | - | - | Не используется | - |
| 35 | - | - | Не используется | - |
| 36 | - | - | Не используется | - |
| 37 | - | - | Не используется | - |
| 38 | - | - | Не используется | - |
| 39 | - | - | Не используется | - |
| Дополнительные предохранители — расположены над блоком предохранителей на приборной панели (только ЭкоЛПи) | ||||
| 40 | 10 | Red | Освещение салона, солнечный датчик, коробка передач (спортивная секвентальная) - ЭкоЛПи, датчик дождя | Аккумулятор / экономия заряда аккумулятора |
| 41 | 5 | Tan | Датчик уровня топлива в баке - ЭкоЛПи | Аккумулятор / экономия заряда аккумулятора |
| Реле | ||||
| R1 | - | Белый | Зажигание | Зажигание |
| R2 | - | Белый | Электрические стеклоподъемники | BCM переключен |
| R3 | - | Белый | Аксессуар | Аксессуар |
| R4 | - | Черный | Задние фонари | Выключатель |
Блок предохранителей в моторном отсеке
Блок предохранителей в моторном отсеке

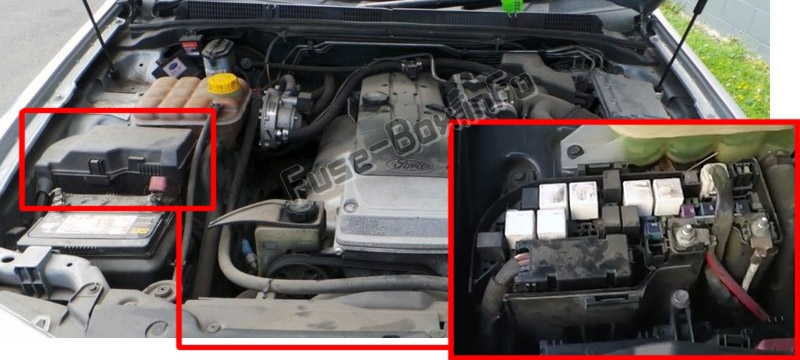

Расположение блока предохранителей
Схемы блока предохранителей

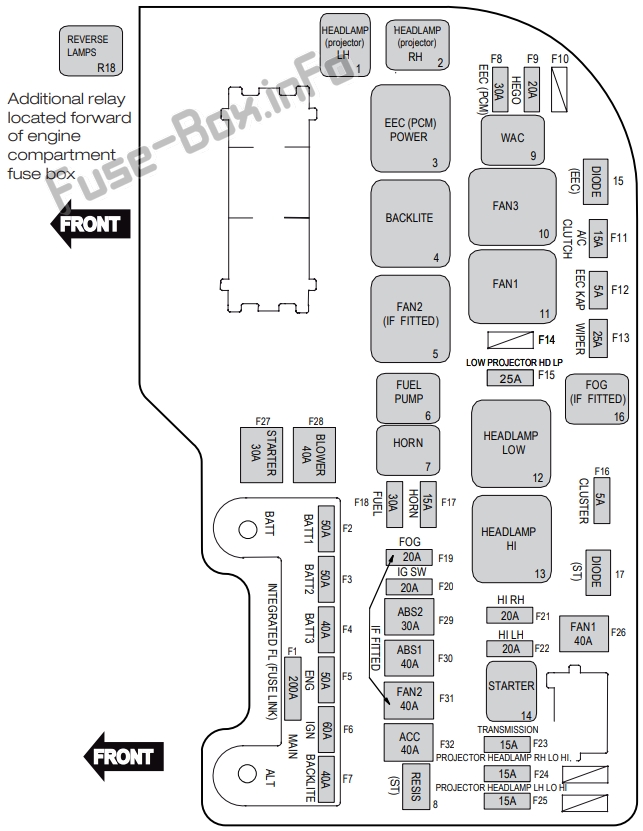

6-цилиндровый бензиновый
| № | Amps | Цвет | Схемы защищены |
|---|---|---|---|
| F1 | 200 | Черный - встроенная плавкая вставка | Main |
| F2 | 50 | Черный - встроенная плавкая вставка | Бат 1 |
| F3 | 50 | Черный - встроенная плавкая вставка | Бат 2 |
| F4 | 40 | Черный - встроенная плавкая вставка | Бат 3 |
| F5 | 50 | Черный - встроенная плавкая вставка | Eng |
| F6 | 60 | Черный - встроенная плавкая вставка | Зажигание |
| F7 | 40 | Черный - встроенная плавкая вставка | Подсветка (демистер) |
| F8 | 30 | Зеленый | ЕЕС (ПКМ), IMCC, VCT |
| F9 | 20 | Желтый | Hego |
| F10 | - | - | Не используется |
| F11 | 15 | Blue | Компрессор кондиционера |
| F12 | 5 | Tan | ЕЭК (ПКМ) КАП |
| F13 | 25 | Естественный | Стеклоочиститель передний |
| F14 | - | - | - |
| F15 | 25 | Естественный | Налобные фонари — прожекторные лампы (низкие) |
| F16 | 5 | Tan | Кластер |
| F17 | 15 | Blue | Horn |
| F18 | 30 | Зеленый | Fuel |
| F19 | 20 | Желтый | Противотуманная фара |
| F20 | 20 | Желтый | Выключатель зажигания, Генератор, Катушка реле, Вентилятор, Зажигание, Аксессуар |
| F21 | 20 | Желтый | Фара — высокая — правая |
| F22 | 20 | Желтый | Фара — высокая — левая |
| F23 | 15 | Blue | Трансмиссия (аккумулятор) |
| F24 | 15 | Blue | Фара — ближний/высокий прожектор-правая |
| F25 | 15 | Blue | Фара — ближний/высокий прожектор — левый |
| F26 | 40 | Зеленый | Вентилятор 1 |
| F27 | 30 | Pink | Стартер |
| F28 | 40 | Зеленый | Вентилятор - климат-контроль |
| F29 | 30 | Pink | АБС 2 DSC2 (DSC VR) |
| F30 | 40 | Зеленый | ABS1 DSC1 (DSC MR) |
| F31 | 40 | Зеленый | Вентилятор 2 |
| F32 | 40 | Зеленый | Аксессуар |
| Реле | |||
| 1 | Черный | Налобный фонарь (прожектор) — продолжайте работать на высоком уровне (левый) | |
| 2 | Черный | Налобный фонарь (прожектор) — продолжайте с высоким уровнем (RH) | |
| 3 | Белый | ЕЕС (ПКМ) | |
| 4 | Белый | Подсветка (демистер) | |
| 5 | Зеленый | Вентилятор 2 | |
| 6 | Черный | Fuel | |
| 7 | Черный | Horn | |
| 9 | Черный | WAC (компрессор кондиционера) | |
| 10 | Белый | Вентилятор 3 | |
| 11 | Белый | Вентилятор 1 | |
| 12 | Белый | Налобный фонарь (низкий) | |
| 13 | Белый | Фара (высокая) | |
| 14 | Черный | Стартер | |
| 16 | Черный | Fog | |
| R18 | Черный | Фонари заднего хода (6-ступенчатая автоматическая коробка передач) Расположен перед блоком предохранителей в моторном отсеке. | |
| Диод | |||
| 15 | Черный | ЕЕС (ПКМ) | |
| 17 | Черный | Стартер | |
| Резистор | |||
| 8 | Зеленый | Стартер |

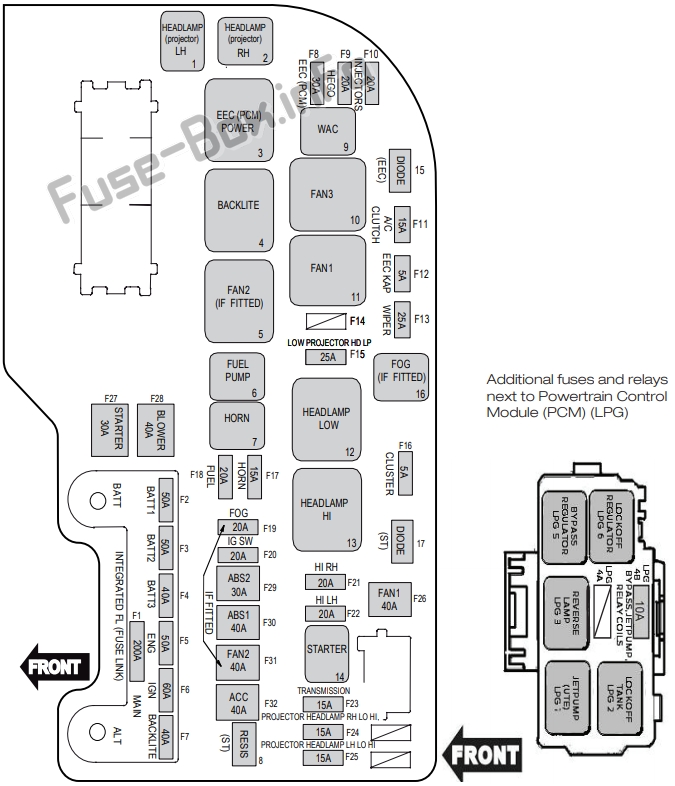

ЭкоЛПи
| № | Amps | Цвет | Схемы защищены |
|---|---|---|---|
| F1 | 200 | Черный - встроенная плавкая вставка | Main |
| F2 | 50 | Черный - встроенная плавкая вставка | Бат 1 |
| F3 | 50 | Черный - встроенная плавкая вставка | Бат 2 |
| F4 | 40 | Черный - встроенная плавкая вставка | Бат 3 |
| F5 | 50 | Черный - встроенная плавкая вставка | Eng |
| F6 | 60 | Черный - встроенная плавкая вставка | Зажигание |
| F7 | 40 | Черный - встроенная плавкая вставка | Подсветка (демистер) |
| F8 | 30 | Зеленый | ЕЕС (ПКМ), катушки реле сжиженного нефтяного газа, питание реле байпаса и струйного насоса сжиженного нефтяного газа, IMCC, VCT |
| F9 | 20 | Желтый | Hego |
| F10 | 20 | Желтый | Инжектор, модуль LPG (двигатель LPG) |
| F11 | 15 | Blue | Компрессор кондиционера |
| F12 | 5 | Tan | ЕЕС (ПКМ) и модуль LPG KAP |
| F13 | 25 | Естественный | Стеклоочиститель передний |
| F14 | - | - | - |
| F15 | 25 | Естественный | Налобные фонари — прожекторные лампы (низкие) |
| F16 | 5 | Tan | Кластер |
| F17 | 15 | Blue | Horn |
| F18 | 20 | Желтый | Топливо (СНГ) |
| F19 | 20 | Желтый | Противотуманная фара |
| F20 | 20 | Желтый | Выключатель зажигания, Генератор, Катушка реле, Вентилятор, Зажигание, Аксессуар |
| F21 | 20 | Желтый | Фара — высокая — правая |
| F22 | 20 | Желтый | Фара — высокая — левая |
| F23 | 15 | Blue | Трансмиссия (аккумулятор) |
| F24 | 15 | Blue | Налобный фонарь — Низкий/Высокий — Прожектор-правый |
| F25 | 15 | Blue | Фара — Низкий/Высокий — Прожектор-левый |
| F26 | 40 | Зеленый | Вентилятор 1 |
| F27 | 30 | Pink | Стартер |
| F28 | 40 | Зеленый | Вентилятор - климат-контроль |
| F29 | 30 | Pink | АБС 2 DSC2 (DSC VR) |
| F30 | 40 | Зеленый | ABS1 DSC1 (DSC MR) |
| F31 | 40 | Зеленый | Вентилятор 2 |
| F32 | 40 | Зеленый | Аксессуар |
| Реле | |||
| 1 | - | Черный | Налобный фонарь (прожектор) — продолжайте работать на высоком уровне (левый) |
| 2 | - | Черный | Налобный фонарь (прожектор) — продолжайте с высоким уровнем (RH) |
| 3 | - | Белый | ЕЕС (ПКМ) (газовый двигатель) |
| 4 | - | Белый | Подсветка (демистер) |
| 5 | - | Зеленый | Вентилятор 2 |
| 6 | - | Черный | Fuel |
| 7 | - | Черный | Horn |
| 9 | - | Черный | WAC (компрессор кондиционера) |
| 10 | - | Белый | Вентилятор 3 |
| 11 | - | Белый | Вентилятор 1 |
| 12 | - | Белый | Налобный фонарь (низкий) |
| 13 | - | Белый | Фара (высокая) |
| 14 | - | Черный | Стартер |
| 16 | - | Черный | Fog |
| Диод | |||
| 15 | - | Черный | ЕЕС (ПКМ) |
| 17 | - | Черный | Стартер |
| Резистор | |||
| 8 | - | Зеленый | Стартер |
| Дополнительные предохранители и реле, расположенные рядом с модулем управления трансмиссией (PCM) в моторном отсеке | |||
| LPG1 | - | Черный | Соленоид струйного насоса топливного бака (только Ute) |
| LPG2 | - | Черный | Соленоид блокировки топливного бака |
| LPG3 | - | Черный | Фонари заднего хода |
| СНГ 4А | - | - | Не используется |
| СНГ 4Б | 10 | Red | Катушки реле (блокировка, байпас и струйный насос) Соленоиды — байпас и струйный насос (газовый двигатель) |
| LPG5 | - | Черный | Соленоид обхода регулятора |
| LPG6 | - | Черный | Соленоид блокировки регулятора |

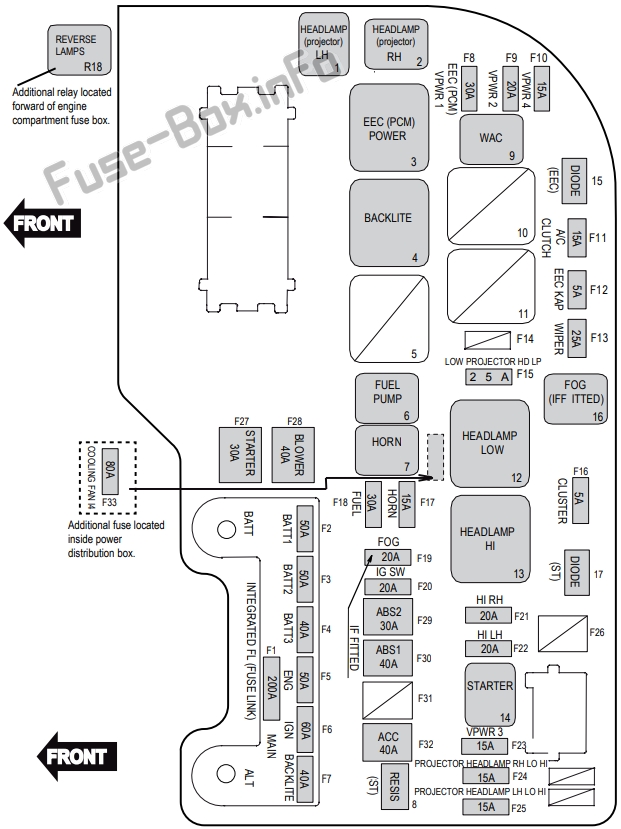

ЭкоБуст л4
| № | Amps | Цвет | Схемы защищены |
|---|---|---|---|
| F1 | 200 | Черный - встроенная плавкая вставка | Main |
| F2 | 50 | Черный - встроенная плавкая вставка | Бат 1 |
| F3 | 50 | Черный - встроенная плавкая вставка | Бат 2 |
| F4 | 40 | Черный - встроенная плавкая вставка | Бат 3 |
| F5 | 50 | Черный - встроенная плавкая вставка | Eng |
| F6 | 60 | Черный - встроенная плавкая вставка | Зажигание |
| F7 | 40 | Черный - встроенная плавкая вставка | Подсветка (демистер) |
| F8 | 30 | Зеленый | Катушка реле VPWR 1 (ECM, EEC) (WAC и топливный насос) |
| F9 | 20 | Желтый | VPWR 2, HEGO, UEGO, продувка адсорбера, Tl VCT (впуск и выпуск) |
| F10 | 15 | Blue | ВПВР 4 |
| F11 | 15 | Blue | Компрессор кондиционера |
| F12 | 5 | Tan | ЕЕС (ЕСМ) КАП |
| F13 | 25 | Естественный | Стеклоочиститель передний |
| F14 | - | - | - |
| F15 | 25 | Естественный | Налобные фонари — прожекторные лампы (низкие) |
| F16 | 5 | Tan | Кластер |
| F17 | 15 | Blue | Horn |
| F18 | 30 | Зеленый | Fuel |
| F19 | 20 | Желтый | Противотуманная фара (при наличии) |
| F20 | 20 | Желтый | Выключатель зажигания, Генератор, Катушка реле, Вентилятор, Зажигание, Аксессуар |
| F21 | 20 | Желтый | Фара — высокая — правая |
| F22 | 20 | Желтый | Фара — высокая — левая |
| F23 | 15 | Blue | VPWR 3 — VRVS, ECBV (соленоид клапана вакуумного регулятора, электронный перепускной клапан компрессора) |
| F24 | 15 | Blue | Налобный фонарь — Низкий/Высокий — Прожектор-правый |
| F25 | 15 | Blue | Фара — Низкий/Высокий — Прожектор-левый |
| F26 | - | - | Не используется |
| F27 | 30 | Pink | Стартер |
| F28 | 40 | Зеленый | Вентилятор - климат-контроль |
| F29 | 30 | Pink | АБС 2 DSC2 (DSC VR) |
| F30 | 40 | Зеленый | ABS1 DSC1 (DSC MR) |
| F31 | - | - | Не используется |
| F32 | 40 | Зеленый | Аксессуар |
| F33 | 80 | - | Вентилятор охлаждения двигателя (Midi Fuse) |
| Реле | |||
| 1 | - | Черный | Налобный фонарь (прожектор) — продолжайте работать на высоком уровне (левый) |
| 2 | - | Черный | Налобный фонарь (прожектор) — продолжайте с высоким уровнем (RH) |
| 3 | - | Белый | ЕЕС (ECM/PCM) |
| 4 | - | Белый | Подсветка (демистер) |
| 5 | - | - | Не используется |
| 6 | - | Черный | Fuel |
| 7 | - | Черный | Horn |
| 9 | - | Черный | WAC (компрессор кондиционера) |
| 10 | - | - | Не используется |
| 11 | - | - | Не используется |
| 12 | - | Белый | Налобный фонарь (низкий) |
| 13 | - | Белый | Фара (высокая) |
| 14 | - | Черный | Стартер |
| 16 | - | Черный | Fog |
| R18 | - | Черный | Фонари заднего хода (6-ступенчатая автоматическая коробка передач) |
| Диод | |||
| 15 | - | Черный | ЕЕС (ECM/PCM) |
| 17 | - | Черный | Стартер |
| Резистор | |||
| 8 | - | Зеленый | Стартер |

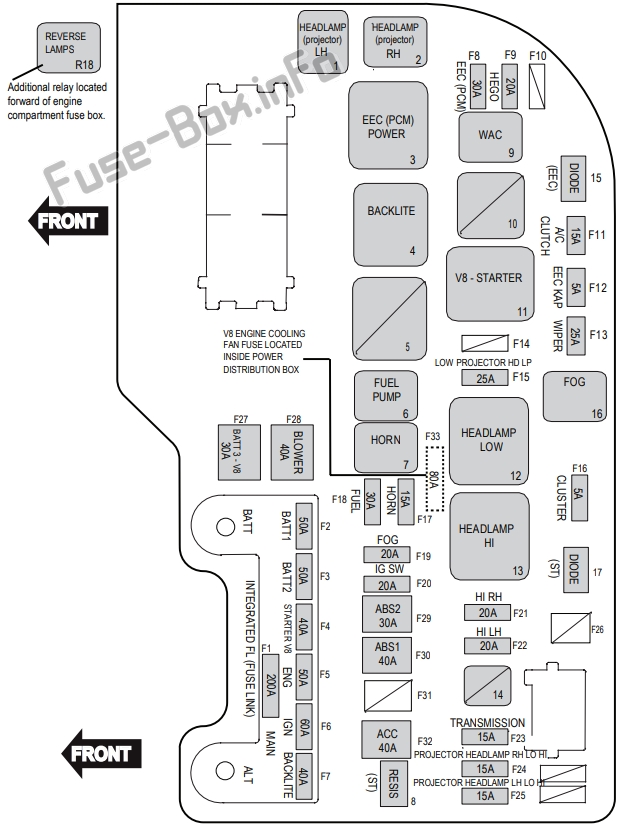

V8
| № | Amps | Цвет | Схемы защищены |
|---|---|---|---|
| F1 | 200 | Черный - встроенная плавкая вставка | Main |
| F2 | 50 | Черный - встроенная плавкая вставка | Бат 1 |
| F3 | 50 | Черный - встроенная плавкая вставка | Бат 2 |
| F4 | 40 | Черный - встроенная плавкая вставка | Стартер V8 Двигатель |
| F5 | 50 | Черный - встроенная плавкая вставка | Eng |
| F6 | 60 | Черный - встроенная плавкая вставка | Зажигание |
| F7 | 40 | Черный - встроенная плавкая вставка | Подсветка (демистер) |
| F8 | 30 | Зеленый | ЕЕС (ПКМ), IMCC, VCT |
| F9 | 20 | Желтый | Hego |
| F10 | - | - | Не используется |
| F11 | 15 | Blue | Компрессор кондиционера |
| F12 | 5 | Tan | ЕЭК (ПКМ) КАП |
| F13 | 25 | Естественный | Стеклоочиститель передний |
| F14 | - | - | Не используется |
| F15 | 25 | Естественный | Налобные фонари — прожекторные лампы (низкие) |
| F16 | 5 | Tan | Кластер |
| F17 | 15 | Blue | Horn |
| F18 | 30 | Зеленый | Fuel |
| F19 | 20 | Желтый | Противотуманная фара |
| F20 | 20 | Желтый | Выключатель зажигания, Генератор, Катушка реле, Вентилятор, Зажигание, Аксессуар |
| F21 | 20 | Желтый | Фара — высокая — правая |
| F22 | 20 | Желтый | Фара — высокая — левая |
| F23 | 15 | Blue | Трансмиссия (аккумулятор) |
| F24 | 15 | Blue | Фара — ближний/высокий прожектор-правая |
| F25 | 15 | Blue | Фара — ближний/высокий прожектор — левый |
| F26 | - | - | - |
| F27 | 30 | Pink | Батарея 3 Двигатель V8 |
| F28 | 40 | Зеленый | Вентилятор - климат-контроль |
| F29 | 30 | Pink | АБС 2 DSC2 (DSC VR) |
| F30 | 40 | Зеленый | АБС 1 DSC1 (DSC MR) |
| F31 | - | - | - |
| F32 | 40 | Зеленый | Аксессуар |
| F33 | 80 | - | Вентилятор охлаждения двигателя Двигатель V8 |
| Реле | |||
| 1 | - | Черный | Налобный фонарь (прожектор) — продолжайте работать на высоком уровне (левый) |
| 2 | - | Черный | Налобный фонарь (прожектор) — продолжайте с высоким уровнем (RH) |
| 3 | - | Белый | ЕЕС (ПКМ) |
| 4 | - | Белый | Подсветка (демистер) |
| 5 | - | - | - |
| 6 | - | Черный | Fuel |
| 7 | - | Черный | Horn |
| 9 | - | Черный | WAC (компрессор кондиционера) |
| 10 | - | - | - |
| 11 | - | Белый | Стартер V8 Двигатель |
| 12 | - | Белый | Налобный фонарь (низкий) |
| 13 | - | Белый | Фара (высокая) |
| 14 | - | - | - |
| 16 | - | Черный | Fog |
| R18 | - | Черный | Фонари заднего хода (6-ступенчатая автоматическая коробка передач). Расположен перед блоком предохранителей в моторном отсеке. |
| Диод | |||
| 15 | - | Черный | ЕЕС (ПКМ) |
| 17 | - | Черный | Стартер |
| Резистор | |||
| 8 | - | Зеленый | Стартер |
