Предохранители и реле Ford Fiesta (2002-2008)
Схемы относятся к указанным годам и вариантам Ford Fiesta (2002-2008). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Ford.
Расположение предохранителей Форд Фиеста 2002-2008 гг.
Предохранители прикуривателя (розетка) в Ford Fiesta Это предохранители F29 (прикуриватель) и F51 (розетка дополнительного питания) в блоке предохранителей панели приборов.
Оглавление
Расположение блока предохранителей

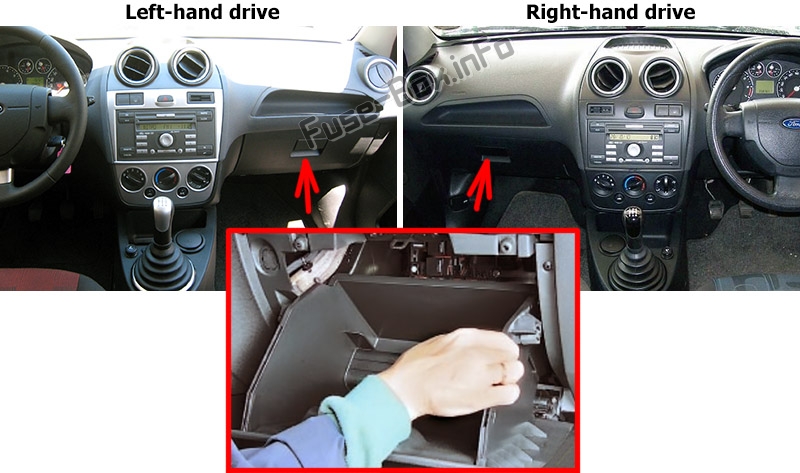

Пассажирский отсек
Блок предохранителей находится за перчаточным ящиком. Откройте перчаточный ящик, сожмите его стенки и сложите вниз.

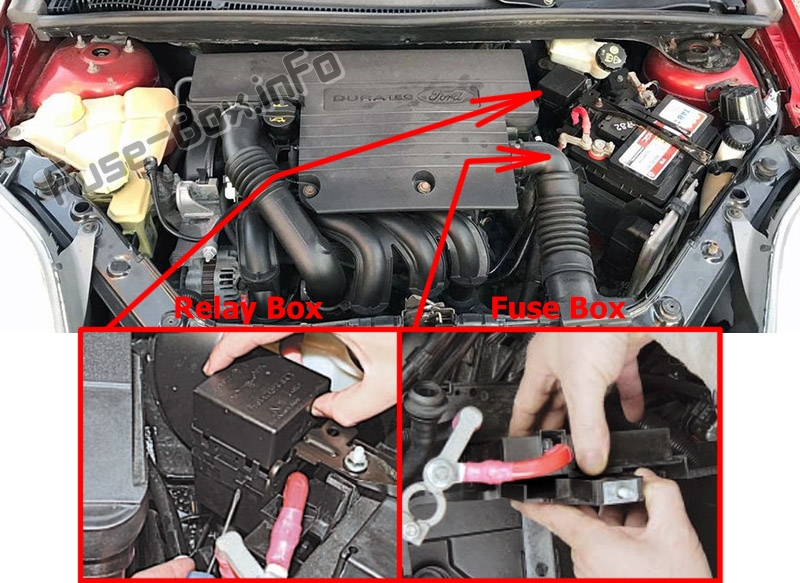

Моторного отсека
Главный блок предохранителей крепится к стенке крепления аккумулятора (извлеките аккумулятор, нажмите на защелку и снимите блок).
Релейная коробка находится рядом с аккумулятором (сожмите два фиксатора отверткой и снимите его).
Схемы блока предохранителей

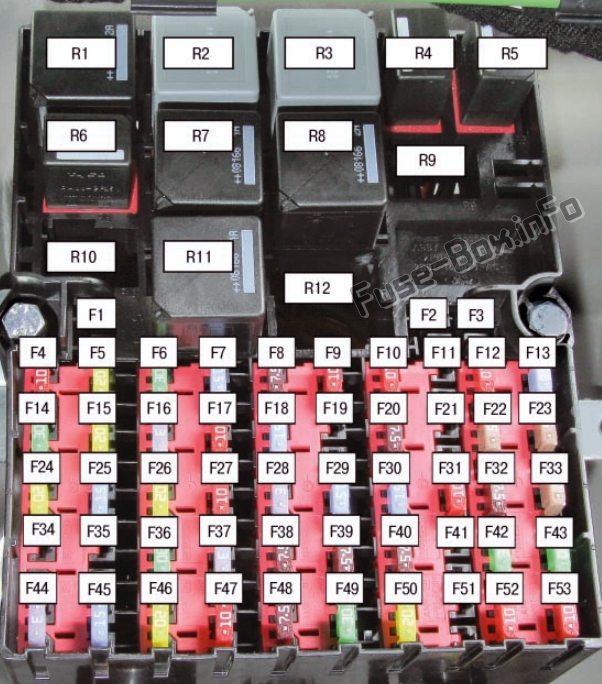

Блок предохранителей в салоне
| № | Номинал, Ампер | Описание |
|---|---|---|
| F1 | - | Не используется |
| F2 | - | Буксировка прицепа |
| F3 | - | Буксировка прицепа / Освещение |
| F4 | 10A | Кондиционер, двигатель вентилятора |
| F5 | 20A | Антиблокировочная система (ABS), ESP |
| F6 | 30A | Антиблокировочная система (ABS), ESP |
| F7 | 15A | Автоматическая коробка передач (Durashift EST) |
| F8 | 7.5A | Зеркала с электроприводом |
| F9 | 10A | Левая фара ближнего света |
| F10 | 10A | Правая фара ближнего света |
| F11 | 15A | Дневные ходовые огни (ДХО) |
| F12 | 15A | Управление двигателем, система впрыска ECU |
| F13 | 20A | Управление двигателем, каталитический нейтрализатор (дизель) |
| F14 | 30A | Стартер |
| F15 | 20A | Топливный насос |
| F16 | 3A | Управление двигателем, система впрыска ECU |
| F17 | 15A | Выключатель |
| F18 | 15A | Радио, диагностический разъем |
| F19 | 15A | Дневные ходовые огни (ДХО) |
| F20 | 7.5A | Комбинация приборов, экономия заряда батареи, подсветка номерного знака, универсальный электронный модуль |
| F21 | - | Не используется |
| F22 | 7.5A | Габаритные и габаритные огни (слева) |
| F23 | 7.5A | Габаритные и габаритные огни (справа) |
| F24 | 20A | Центральный замок, сигнализация |
| F25 | 15A | Аварийные световые сигналы |
| F26 | 20A | Обогрев заднего стекла |
| F27 | 15A | Horn |
| F28 | 3A | Аккумулятор, стартер |
| F29 | 15A | Зажигалка |
| F30 | 15A | Зажигание |
| F31 | 10A | Выключатель |
| F32 | 7.5A | Обогрев наружных зеркал |
| F33 | 7.5A | Приборный щиток |
| F34 | - | Не используется |
| F35 | 7.5A | Подогрев передних сидений |
| F36 | 30A | Электрические стеклоподъемники |
| F37 | 3A | Антиблокировочная система (ABS), ESP |
| F38 | 7.5A | Общий электронный модуль |
| F39 | 7.5A | Воздушная подушка |
| F40 | 7.5A | Автоматическая коробка передач |
| F41 | - | Не используется |
| F42 | 30A | Обогрев лобового стекла |
| F43 | 30A | Обогрев лобового стекла |
| F44 | 3A | Аудио система |
| F45 | 15A | Стоп-сигналы |
| F46 | 20A | Передние дворники |
| F47 | 10A | Задние дворники |
| F48 | 7.5A | Резервные лампы |
| F49 | 30A | Двигатель вентилятора |
| F50 | 20A | Противотуманные фары |
| F51 | 15A | Вспомогательная розетка |
| F52 | 10A | Левая фара дальнего света |
| F53 | 10A | Правая фара дальнего света |
| Реле | ||
| R1 | 40 | Зеркала с электроприводом |
| R2 | 40 | Обогрев лобового стекла |
| R3 | 70 | Зажигание |
| R4 | 20 | Фара ближнего света |
| R5 | 20 | Фара дальнего света |
| R6 | 20 | Топливный насос |
| R7 | 40 | Стартер |
| R8 | 40 | Тепловентилятор) |
| R9 | 20 | Дневные ходовые огни (ДХО) |
| R10 | 20 | Система зарядки |
| R11 | 40 | Управление двигателем, система впрыска ECU |
| R12 | - | Не используется |

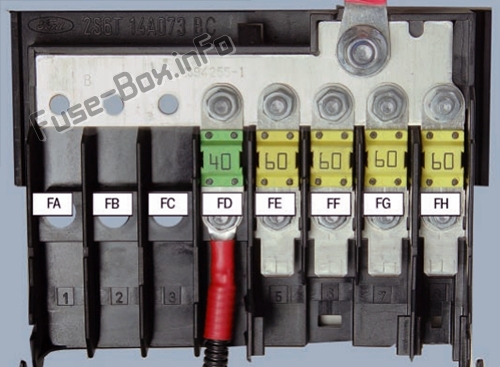

Блок предохранителей в моторном отсеке
| № | Amp | Описание |
|---|---|---|
| FA | 30 | Дополнительный отопитель |
| FB | 60 | Роботизированная коробка передач |
| FC | 60 | Предпусковой подогрев (дизель) |
| FD | 40 | Система кондиционирования воздуха |
| FE | 60 | Наружное освещение |
| FF | 60 | Бронировать |
| FG | 60 | Системы управления двигателем |
| FH | 60 | Электрические стеклоподъемники |

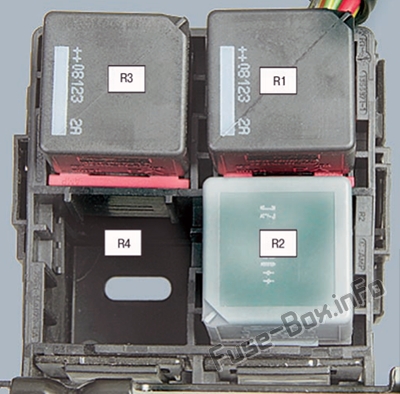

Релейная коробка
| № | Описание |
|---|---|
| R1 | Муфта компрессора кондиционера (отключение при полностью открытой дроссельной заслонке) |
| R2 | Вентилятор охлаждения двигателя (высокая скорость) |
| R3 | Дополнительный обогреватель |
| R4 | Дополнительный обогреватель |
