Предохранители и реле Ford Fiesta (2011-2013)

Схемы относятся к указанным годам и вариантам Ford Fiesta (2011-2013). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Ford.

Расположение предохранителей Форд Фиеста 2011-2013 гг.

Расположение предохранителей Форд Фиеста 2011-2013 гг.

Предохранитель прикуривателя (розетки) в Ford Fiesta предохранитель F33 в блоке предохранителей панели приборов.

Расположение блока предохранителей

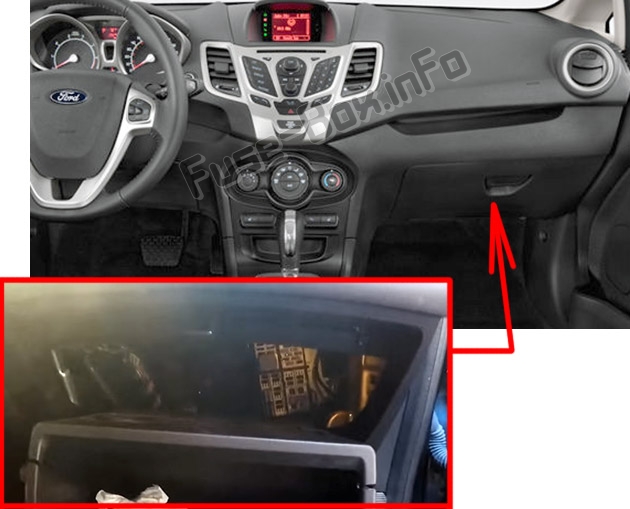

Пассажирский салон

Панель предохранителей находится за перчаточным ящиком.
Откройте перчаточный ящик, нажмите на боковые стороны внутрь и откиньте перчаточный ящик вниз.Пассажирский салон

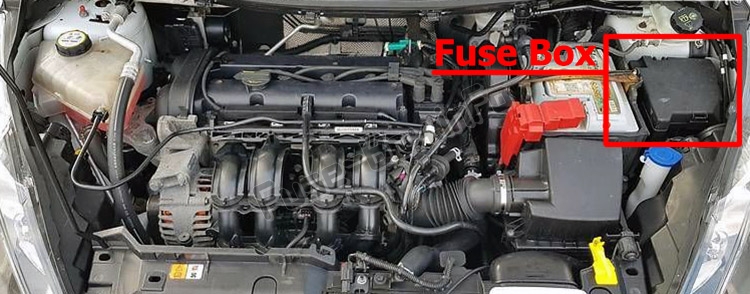

Моторного отсека

Распределительная коробка расположена в моторном отсеке.Моторного отсека

Схемы блока предохранителей

2011

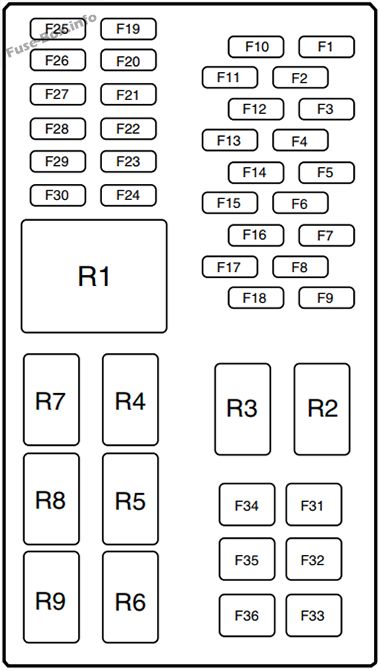

Пассажирский салон

Пассажирский салон

Назначение предохранителей в салоне (2011 г.)
№Номинал, АмперЗащищенные цепи
F115AЗамок зажигания, реле зажигания без ключа, вспомогательное реле доступа без ключа
F210AЭлектронное зеркало, муфта кондиционера, панель предохранителей в моторном отсеке
F37.5AПриборный щиток
F47.5AИндикатор отключения подушки безопасности пассажира, система классификации пассажиров
F515AДиагностический разъем
F610AРезервная лампа
F77.5AДисплей приборной панели, Антенна интеллектуального доступа (IA), Ручной климат-контроль
F8—Не используется
F920AАвтомобильный модуль без ключа
F1015AРадио, модуль SYNC®
F1120AПередние стеклоочистители, модуль управления кузовным оборудованием (BCM)
F1220AСистема контроля давления в шинах (TPMS)
F1315AЗадний дворник, ВСМ
F1420AИА-модуль
F1515AНасос омывателя
F1615AМодуль глобальной системы позиционирования (GPS)
F177.5AРеле обогрева сиденья
F1810AСтоп-сигналы, Сигналы поворота
F197.5AРадио, Комбинация приборов
F2010AМодуль подушки безопасности
F2110ABCM, климат-контроль, приемопередатчик пассивной противоугонной системы, электронный модуль рулевого управления с усилителем, комбинация приборов, панель предохранителей в моторном отсеке
F227.5AДатчик положения педали акселератора, модуль управления силовым агрегатом (PCM), переключатель передач, антиблокировочная тормозная система (ABS), питание зажигания
F2310AПитание зажигания блока управления коробкой передач, питание зажигания TPMS
F247.5AПередний плафон, переключатель потолочного люка
F257.5AНаружные зеркала
F267.5ATPMS
F27—Не используется
F28—Не используется
F29—Не используется
F30—Не используется
F3130AПереключатели стеклоподъемников водителя и заднего стекла
F3220AРеле энергосбережения на панели предохранителей в салоне
F3320AОчки силы
F3430AПереключатели стеклоподъемников водителя и пассажира
F3520AЛунная крыша
F36—Не используется
R1—Реле зажигания
R2—Реле заднего левого стоп-сигнала/поворотника
R3—Реле заднего правого стоп-сигнала/поворотника
R4—Реле обогрева сиденья водителя
R5—Реле обогрева сиденья пассажира
R6—Модуль IA - вспомогательное реле
R7—Модуль IA - реле зажигания
R8—Реле энергосбережения
R9—реле задержки

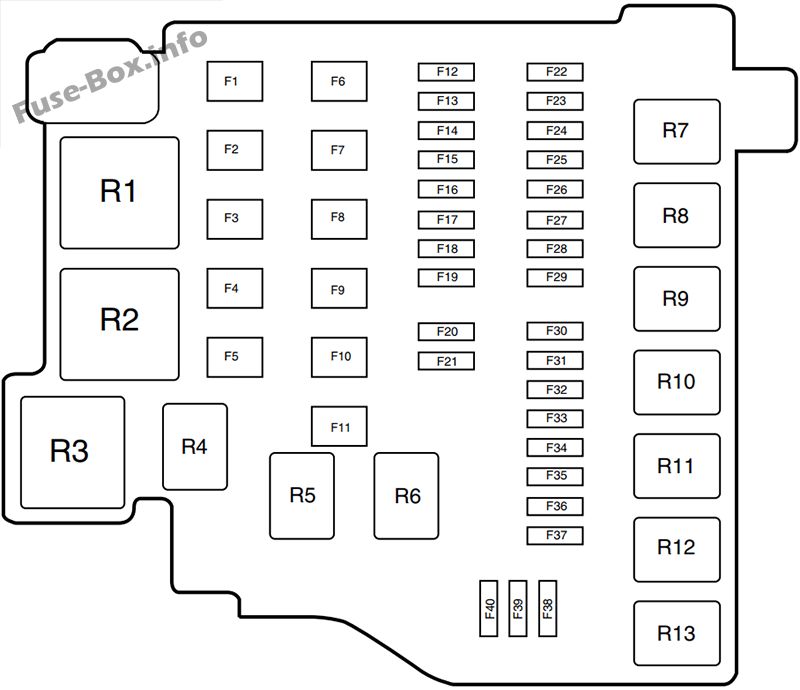

Моторного отсека

Моторного отсека

Назначение предохранителей в распределительной коробке (2011 г.)
№Номинал, АмперЗащищенные цепи
F140A*Насос антиблокировочной тормозной системы (ABS)
F250A*Модуль управления коробкой передач (TCM)
F340A*Реле вентилятора охлаждения двигателя
F440A*Реле вентилятора отопителя, климат-контроль
F560A*Панель предохранителей в салоне
F630A*Модуль управления кузовным оборудованием (BCM) — дверные замки
F760A*Панель предохранителей в салоне
F830A*Топливный насос
F920A*Клапан модуля АБС
F10—Не используется
F1130A*Реле блокировки стартера, Стартер
F1210А**Левая фара (дальний свет)
F1310А**Правая фара (дальний свет)
F1410А**Левая фара (ближний свет)
F1510А**Правая фара (ближний свет)
F1615А**Реле сцепления кондиционера, датчик массового расхода воздуха (MAF), модуль управления силовым агрегатом (PCM), топливные форсунки, датчик скорости автомобиля (VSS), система изменения фаз газораспределения, продувка адсорбера
F1715А**Датчик кислорода в отработавших газах с подогревом, датчик модуля каталитического нейтрализатора
F1815А**Катушка зажигания
F19—Не используется
F2010А**Не используется (запасной)
F21—Не используется
F2215 А**BCM - наружное освещение
F237,5А**Реле ближнего света
F2415 А**BCM - поворотники
F2515 А**Реле ближнего света, дневные ходовые огни
F267,5А**Переключатель зеркал с электроприводом, переключатель стеклоподъемника водителя
F277,5А**ТКМ, ПКМ, обнаружение утечек в естественном вакууме
F2815 А**Не используется (запасной)
F2910 А**Соленоид и реле муфты кондиционера
F3030А**Не используется (запасной)
F3120А**Реле ближнего света
F3220А**BCM - экономия батареи, звуковой сигнал
F3330А**BCM - обогреватель заднего стекла
F34—Не используется
F35—Не используется
F36—Не используется
F37—Не используется
F38—Не используется
F39—Не используется
F40—Не используется
R1—Не используется
R2—Не используется
R3—Не используется
R4—Реле дальнего света
R5—Реле ПКМ
R6—Дневной ходовой огонь
R7—Реле вентилятора охлаждения двигателя
R8—Реле блокировки стартера
R9—Реле муфты кондиционера
R10—Реле заднего хода
R11—Реле блока катушек
R12—Реле ближнего света
R13—Реле вентилятора отопителя
* Картриджные предохранители
** Мини-предохранители

2012

Пассажирский салон

Пассажирский салон

Назначение предохранителей в салоне (2012 г.)
№Номинал, АмперЗащищенные цепи
F115AЗамок зажигания, реле зажигания без ключа, вспомогательное реле доступа без ключа
F210AЭлектронное зеркало, муфта кондиционера, панель предохранителей в моторном отсеке
F37.5AПриборный щиток
F47.5AИндикатор отключения подушки безопасности пассажира, система классификации пассажиров
F515AДиагностический разъем
F610AРезервная лампа
F77.5AДисплей приборной панели, Антенна интеллектуального доступа (IA), Ручной климат-контроль
F87.5AПередний плафон, переключатель потолочного люка
F920AАвтомобильный модуль без ключа
F1015AРадио, модуль SYNC®, модуль глобальной системы позиционирования (GPS)
F1120AПередние стеклоочистители, модуль управления кузовным оборудованием (BCM)
F1220AСистема контроля давления в шинах (TPMS)
F1315AЗадний дворник, ВСМ
F1420AИА-модуль
F1515AПереключатель стеклоочистителя
F167.5AПереключатель зеркал с электроприводом, переключатель стеклоподъемника водителя
F177.5AПодогрев сидений (ранняя сборка)
F1715AПодогрев сидений (поздняя сборка)
F1810AСтоп-сигналы, Сигналы поворота
F197.5AПриборный щиток
F2010AМодуль подушки безопасности
F2110ABCM, климат-контроль, приемопередатчик пассивной противоугонной системы, электронный модуль рулевого управления с усилителем, комбинация приборов, панель предохранителей в моторном отсеке
F227.5AДатчик положения педали акселератора, модуль управления силовым агрегатом (PCM), переключатель передач, антиблокировочная тормозная система (ABS), питание зажигания
F2310AПитание зажигания блока управления коробкой передач, питание зажигания TPMS
F24—Не используется
F257.5AНаружные зеркала
F267.5ATPMS
F27—Не используется
F28—Не используется
F29—Не используется
F30—Не используется
F3130AПереключатели стеклоподъемников водителя и заднего стекла
F3220AРеле энергосбережения на панели предохранителей в салоне
F3320AОчки силы
F3430AПереключатели стеклоподъемников водителя и пассажира
F3520AЛунная крыша
F36—Не используется
R1—Реле зажигания
R2—Реле заднего левого стоп-сигнала/поворотника
R3—Реле заднего правого стоп-сигнала/поворотника
R4—Реле обогрева сиденья водителя
R5—Реле обогрева сиденья пассажира
R6—Модуль IA — вспомогательное реле
R7—Модуль IA - реле зажигания
R8—Реле энергосбережения, Задние розетки
R9—Не используется

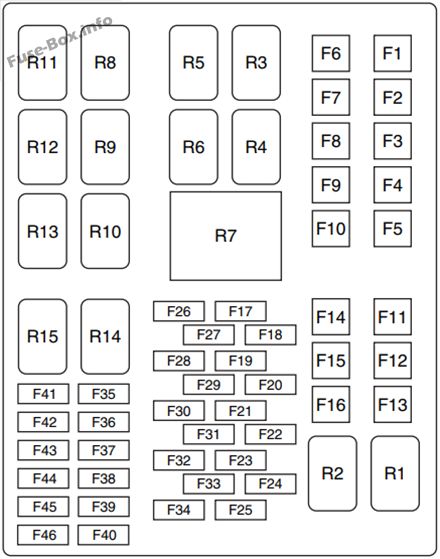

Моторного отсека

Моторного отсека

Назначение предохранителей в распределительной коробке (2012 г.)
№Номинал, АмперЗащищенные цепи
F140A*Насос антиблокировочной тормозной системы (ABS)
F250A*Модуль управления коробкой передач (TCM)
F340A*Реле вентилятора охлаждения двигателя и электродвигатель
F440A*Реле и двигатель вентилятора отопителя
F560A*Панель предохранителей в салоне
F630A*Блок управления кузовным оборудованием (BCM) — дверные замки
F760A*Панель предохранителей в салоне
F840A*Модуль управления силовым агрегатом (PCM), блок распределения питания
F920A*Клапан модуля АБС
F1030A*Реле блокировки стартера, Стартер
F1130A*Электронное реле топливного насоса, Топливный бак, Катушка зажигания
F12—Не используется
F13—Не используется
F14—Не используется
F15—Не используется
F16—Не используется
F1720А**Реле дальнего света
F18—Не используется
F1920А**Реле ближнего света
F2015А**Датчик кислорода в отработавших газах с подогревом, датчик модуля каталитического нейтрализатора
F217,5А**Управление реле катушки ближнего и дальнего света
F2215А**Датчик массового расхода воздуха (MAF), модуль управления трансмиссией (PCM), топливные форсунки, датчик скорости автомобиля (VSS), система изменения фаз газораспределения, продувка адсорбера
F2315А**Дневные ходовые огни
F24—Не используется
F2515А**BCM - наружное освещение
F2620А**BCM - экономия заряда батареи, звуковой сигнал
F27—Не используется
F2815А**BCM - поворотники
F29—Не используется
F3010А**Соленоид и реле муфты кондиционера
F31—Не используется
F327,5А**ТКМ, ПКМ
F3315А**Катушка зажигания
F3430А**BCM - обогреватель заднего стекла
F3510А**Левая фара (ближний свет)
F3610А**Правая фара (ближний свет)
F3710А**Левая фара (дальний свет)
F3810А**Правая фара (дальний свет)
F392A**Обнаружение утечек естественного вакуума
F40—Не используется
F41—Не используется
F42—Не используется
F43—Не используется
F44—Не используется
F45—Не используется
F46—Не используется
R1—Не используется
R2—Не используется
R3—Реле ПКМ
R4—Реле вентилятора отопителя
R5—Реле вентилятора охлаждения двигателя
R6—Реле муфты кондиционера
R7—Не используется
R8—Дневной ходовой огонь
R9—Реле блокировки стартера
R10—Реле дальнего света
R11—Реле ближнего света
R12—Реле фонарей заднего хода
R13—Не используется
R14—Не используется
R15—Не используется
* Картриджные предохранители
** Мини-предохранители

2013

Пассажирский салон

Пассажирский салон

Назначение предохранителей в салоне (2013 г.)
№Номинал, АмперЗащищенные компоненты
F115AЗамок зажигания, зажигание без ключа и вспомогательные реле
F210AЭлектронное зеркало, Муфта кондиционера, Блок предохранителей в моторном отсеке
F37.5AПриборный щиток
F47.5AИндикатор отключения подушки безопасности пассажира, система классификации пассажиров
F515AДиагностический разъем
F610AРезервная лампа
F77.5AДисплей приборной панели, Интеллектуальная антенна доступа, Ручной климат-контроль
F87.5AПередний плафон, люк
F920AАвтомобильный модуль без ключа
F1015AРадио, модуль SYNC®, модуль глобальной системы позиционирования
F1120AБлок управления кузовным оборудованием — передние стеклоочистители
F1220AСистема контроля давления в шинах
F1315AКузовной блок управления — задний стеклоочиститель
F1420AИнтеллектуальный модуль доступа
F1515AПереключатель стеклоочистителя
F167.5AПереключатель зеркал с электроприводом, переключатель стеклоподъемника водителя
F1715AСиденья с подогревом
F1810AСтоп-сигналы, Сигналы поворота
F197.5AПриборный щиток
F2010AМодуль подушки безопасности
F2110AБлок управления кузовным оборудованием — замок зажигания, Климат-контроль, Приемопередатчик пассивной противоугонной системы, Модуль электронного усилителя руля, Комбинация приборов, Панель предохранителей в моторном отсеке
F227.5AДатчик положения педали акселератора, блок управления силовым агрегатом, переключатель передач, питание зажигания антиблокировочной тормозной системы
F2310AПитание зажигания блока управления коробкой передач, питание зажигания системы контроля давления в шинах
F24—Не используется
F257.5AНаружные зеркала
F267.5AСистема контроля давления в шинах
F27—Не используется
F28—Не используется
F29—Не используется
F30—Не используется
F3130AПереключатели задних стеклоподъемников
F3220AРеле энергосбережения на панели предохранителей в салоне
F3320AОчки силы
F3430AПереключатели передних стеклоподъемников
F3520AЛюк
F36—Не используется
R1—Реле зажигания
R2—Реле заднего левого стоп-сигнала/поворотника (только 4-дверный)
R3—Реле заднего правого стоп-сигнала/поворотника (только 4-дверный)
R4—Реле обогрева сиденья водителя
R5—Реле обогрева сиденья пассажира
R6—Интеллектуальный модуль доступа - вспомогательное реле
R7—Интеллектуальный модуль доступа - реле зажигания
R8—Реле энергосбережения, Задние розетки
R9—Не используется

Моторного отсека

Моторного отсека

Назначение предохранителей в распределительной коробке (2013 г.)
№Номинал, АмперЗащищенные компоненты
F140A*Насос антиблокировочной тормозной системы
F250A*Модуль управления коробкой передач
F340A*Реле вентилятора охлаждения двигателя и электродвигатель
F440A*Реле и двигатель вентилятора отопителя
F560A*Панель предохранителей в салоне
F630A*Блок управления кузовным оборудованием — дверные замки
F760A*Блок предохранителей в салоне (реле зажигания)
F840A*Модуль управления силовым агрегатом, блок распределения питания
F920A*Клапан модуля антиблокировочной тормозной системы
F1030A*Реле блокировки стартера, Стартер
F1130A*Электронное реле топливного насоса, Топливный бак, Катушка зажигания
F12—Не используется
F13—Не используется
F14—Не используется
F15—Не используется
F16—Не используется
F1720 А**Реле дальнего света
F18—Не используется
F1920 А**Реле ближнего света
F2015А**Датчик кислорода в отработавших газах с подогревом, датчик модуля каталитического нейтрализатора
F217 5 А**Управление реле катушки ближнего и дальнего света
F2215 А**Датчик массового расхода воздуха, Модуль управления силовым агрегатом, Топливные форсунки, Датчик скорости автомобиля, Система изменения фаз газораспределения, Продувка адсорбера
F2315А**Дневные ходовые огни
F24—Не используется
F2515 А**Блок управления кузовным оборудованием — наружное освещение
F2620А**Блок управления кузовным оборудованием - экономия заряда батареи, звуковой сигнал
F27—Не используется
F2815 А**Блок управления кузовным оборудованием — указатели поворота
F29—Не используется
F3010А**Соленоид и реле муфты кондиционера
F31—Не используется
F327,5А**Модуль управления коробкой передач, модуль управления силовым агрегатом
F3315А**Катушка зажигания
F3430А**Блок управления кузовным оборудованием — обогреватель заднего стекла
F3510А**Левая фара (ближний свет)
F3610А**Правая фара (ближний свет)
F3710А**Левая фара (дальний свет)
F3810А**Правая фара (дальний свет)
F392A**Обнаружение утечек естественного вакуума
F40—Не используется
F41—Не используется
F42—Не используется
F43—Не используется
F44—Не используется
F45—Не используется
F46—Не используется
R1—Не используется
R2—Не используется
R3—Реле модуля управления силовым агрегатом
R4—Реле вентилятора отопителя
R5—Реле вентилятора охлаждения двигателя
R6—Реле муфты кондиционера
R7—Не используется
R8—Дневной ходовой огонь
R9—Реле блокировки стартера
R10—Реле дальнего света
R11—Реле ближнего света
R12—Реле фонарей заднего хода (только АКПП)
R13—Реле блока катушек (только для Мексики)
R14—Не используется
R15—Не используется
* Картриджные предохранители
** Мини-предохранители
