Предохранители и реле Ford Fiesta (2014-2019)
Схемы относятся к указанным годам и вариантам Ford Fiesta (2014-2019). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Ford.
Расположение предохранителей Форд Фиеста 2014-2019
Предохранители прикуривателя (розетка)являются предохранитель №33 (Вспомогательные точки питания) и F32 (с 2017 года: Задние дополнительные точки питания) в блоке предохранителей панели приборов.
Оглавление
Расположение блока предохранителей
Расположение блока предохранителей

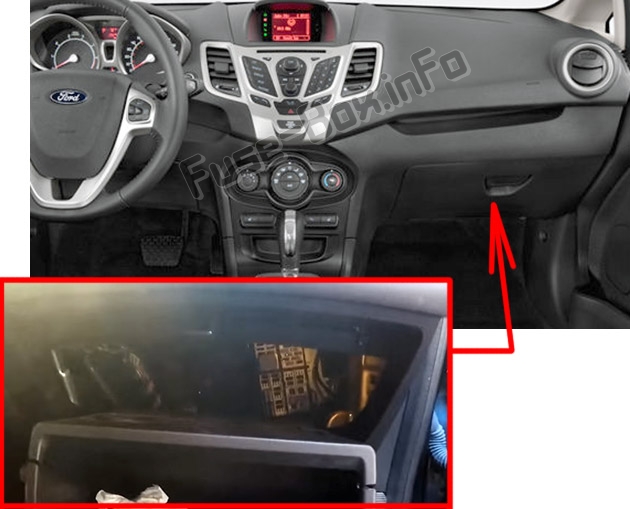

Пассажирский салон
Панель предохранителей находится за перчаточным ящиком.
Откройте перчаточный ящик, нажмите на боковые стороны внутрь и откиньте перчаточный ящик вниз.

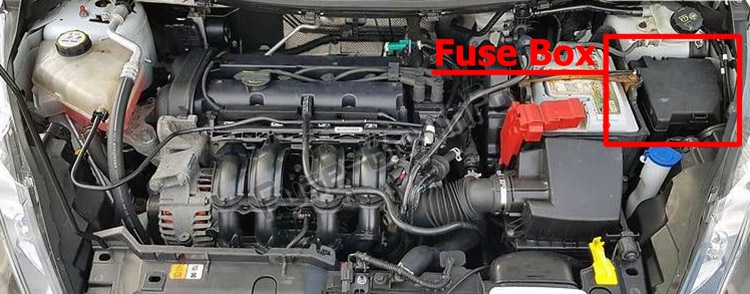

Моторного отсека
Распределительная коробка расположена в моторном отсеке.
Схемы блока предохранителей
Схемы блока предохранителей
2014

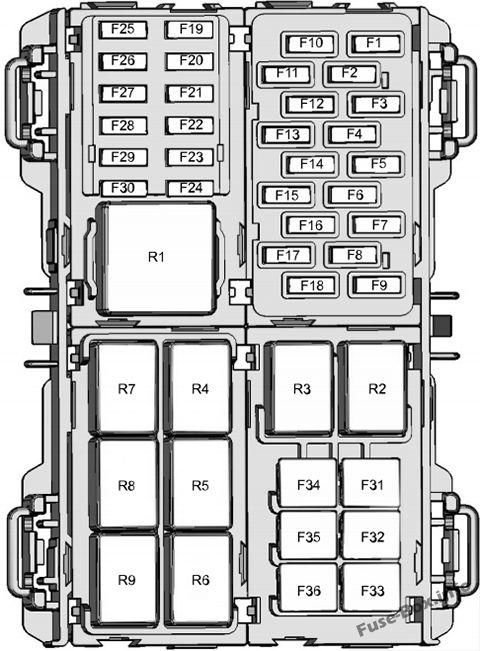

Пассажирский салон
| № | Номинал, Ампер | Цепи защищены |
|---|---|---|
| 1 | 15 A | Замок зажигания |
| 2 | 75 A | Внутреннее зеркало, автостеклоочистители, управление реле отопителя |
| 3 | 75 A | Приборный щиток |
| 4 | 75 A | Индикатор отключения подушки безопасности пассажира, система обнаружения пассажиров |
| 5 | 15 A | Разъем бортовой диагностики |
| 6 | 10 A | Фонари заднего хода |
| 7 | 7,5 А | Приборная панель, информационно-развлекательный дисплей |
| 8 | 7,5 А | Люк |
| 9 | 20 A | Бесключевой доступ, безключевой запуск |
| 10 | 15 A | Аудиоблок, СИНХРОНИЗАЦИЯ |
| 11 | 20 A | Дворники |
| 12 | 7,5 А | Климат-контроль |
| 13 | 15 A | Стеклоочиститель заднего стекла |
| 14 | 20 A | Бесключевой доступ, безключевой запуск |
| 15 | 15 A | Переключатель стеклоочистителя |
| 16 | 5 A | Электрические наружные зеркала, электрические стеклоподъемники |
| 17 | 15 A | Сиденья с подогревом |
| 18 | 10 A | Стоп-сигнал |
| 19 | 7,5 А | Приборный щиток |
| 20 | 10 A | Подушки безопасности |
| 21 | 7,5 А | Электроусилитель руля, комбинация приборов, зажигание, дворники, пассивная противоугонная система |
| 22 | 7,5 А | Блок управления коробкой передач, модуль управления силовым агрегатом, антиблокировочная система тормозов, электронная программа стабилизации |
| 23 | 7,5 А | Блок управления коробкой передач |
| 24 | 7,5 А | Аудиоблок |
| 25 | 7,5 А | Электрические наружные зеркала заднего вида |
| 26 | 7,5 А | Блокировка и разблокировка |
| 27 | - | Не используется |
| 28 | - | Не используется |
| 29 | - | Не используется |
| 30 | - | Не используется |
| 31 | 30 A | Электрические стеклоподъемники |
| 32 | 20 A | Звуковой оповещатель с резервным аккумулятором |
| 33 | 20 A | Вспомогательные точки питания |
| 34 | 30 A | Электрические стеклоподъемники |
| 35 | 20 A | Люк |
| 36 | - | Не используется |
| Реле: | ||
| R1 | Реле зажигания | |
| R2 | Не используется | |
| R3 | Не используется | |
| R4 | Водительское сиденье с подогревом | |
| R5 | Пассажирское сиденье с подогревом | |
| R6 | Бесключевой запуск | |
| R7 | Бесключевой запуск | |
| R8 | Звуковой оповещатель с резервным аккумулятором | |
| R9 | Дополнительная задержка |

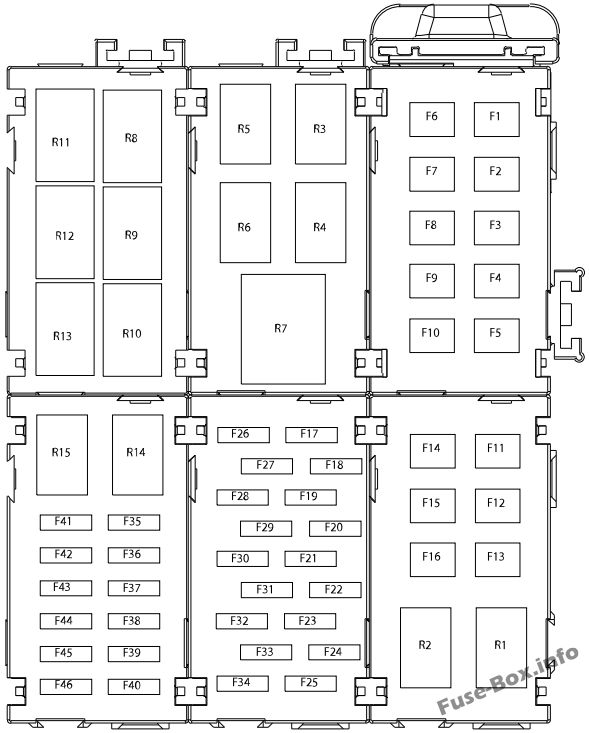

Моторного отсека
| № | Номинал, Ампер | Цепи защищены |
|---|---|---|
| 1 | 60 A | Электронный программный модуль стабильности |
| 1 | 40 A | Антиблокировочная система |
| 2 | 40 A | Блок управления коробкой передач |
| 3 | 40 A | Вентилятор охлаждения двигателя |
| 3 | 60 A | Модуль вентилятора охлаждения двигателя |
| 4 | 40 A | Вентилятор отопителя |
| 5 | 60 A | Питание блока предохранителей в салоне (аккумулятор) |
| 6 | 30 A | Блокировка и разблокировка |
| 7 | 60 A | Замок зажигания |
| 8 | 60 A | Модуль управления силовым агрегатом |
| 9 | 40 A | Электронный программный модуль стабильности |
| 10 | 30 A | Ингибитор запуска двигателя |
| 11 | 30 A | Топливная система |
| 12 | 60 A | Электрические стеклоподъемники |
| 13 | 60 A | Высокоскоростной вентилятор охлаждения |
| 14 | - | Не используется |
| 15 | - | Не используется |
| 16 | - | Не используется |
| 17 | 20 A | Дальний свет |
| 18 | 15 A | Модуль управления силовым агрегатом |
| 19 | 20 A | Противотуманные фары |
| 20 | 15 A | Система выбросов |
| 21 | 7,5 А | Противотуманные фары, дальний свет |
| 22 | 15 A | Катушка зажигания |
| 22 | 20 A | Катушка зажигания |
| 23 | 15 A | Наружные фонари правая сторона |
| 24 | 10 A | Система выбросов |
| 25 | 15 A | Наружные фонари левая сторона |
| 26 | 20 A | Звуковой сигнал, звуковой сигнал резервного питания от батареи, внутреннее освещение |
| 27 | 75 A | Модуль системы холодного пуска двигателя |
| 27 | 15 A | Водяной насос, активная заслонка решетки |
| 28 | 15 A | Указатели поворота |
| 29 | 20 A | Сжатый природный газ, модуль управления подачей топлива |
| 30 | 10 A | Муфта кондиционера |
| 31 | - | Не используется |
| 32 | 75 A | Блок управления силовым агрегатом, блок управления коробкой передач |
| 33 | 10 A | Топливные форсунки |
| 33 | 75 A | Датчик массы воздушного потока |
| 34 | 30 A | Обогрев наружных зеркал |
| 35 | 10 A | Противотуманная фара левая сторона |
| 36 | 10 A | Противотуманная фара правая сторона |
| 37 | 10 A | Левая сторона дальнего света |
| 38 | 10 A | Дальний свет правая сторона |
| 39 | - | Не используется |
| 40 | - | Не используется |
| 41 | - | Не используется |
| 42 | - | Не используется |
| 43 | - | Не используется |
| 44 | - | Не используется |
| 45 | - | Не используется |
| 46 | - | Не используется |
| Реле: | ||
| R1 | Топливная система на сжатом природном газе | |
| R2 | Не используется | |
| R3 | Модуль управления силовым агрегатом | |
| R4 | Вентилятор отопителя | |
| R5 | Вентилятор охлаждения двигателя | |
| R6 | Муфта кондиционера | |
| R7 | Высокоскоростной вентилятор охлаждения двигателя | |
| R8 | Не используется | |
| R9 | Ингибитор запуска двигателя | |
| R10 | Дальний свет | |
| R11 | Противотуманные фары | |
| R12 | Фонарь заднего хода | |
| R13 | Топливный насос |
2015
Пассажирский салон
| № | Номинал, Ампер | Цепи защищены |
|---|---|---|
| 1 | 15 A | Выключатель зажигания. |
| 2 | 75 A | Внутреннее зеркало с автоматическим затемнением. Автодворники. Управление реле отопителя. |
| 3 | 75 A | Приборный щиток. |
| 4 | 75 A | Индикатор отключения подушки безопасности пассажира. Система обнаружения пассажиров. |
| 5 | 15 A | Разъем бортовой диагностики. |
| 6 | 10 A | Фонари заднего хода. |
| 7 | 7,5 А | Приборная доска. Информационно-развлекательный дисплей. |
| 8 | 7,5 А | Люк. |
| 9 | 20 A | Удаленный вход без ключа. Дистанционный запуск без ключа. |
| 10 | 15 A | Аудио блок. модуль синхронизации. |
| 11 | 20 A | Дворники. |
| 12 | 7,5 А | Климат-контроль. |
| 13 | 15 A | Стеклоочиститель заднего стекла. |
| 14 | 20 A | Удаленный вход без ключа. Дистанционный запуск без ключа. |
| 15 | 15 A | Дворники. |
| 16 | 5 A | Наружные зеркала. Электрические стеклоподъемники. |
| 17 | 15 A | Сиденья с подогревом. |
| 18 | 10 A | Стоп-сигнал. |
| 19 | 7,5 А | Приборный щиток. |
| 20 | 10 A | Подушки безопасности |
| 21 | 7,5 А | Электронный усилитель руля. Приборный щиток. Зажигание. Дворники. Пассивная противоугонная система. |
| 22 | 7,5 А | Блок управления трансмиссией. Модуль управления силовым агрегатом. Антиблокировочная тормозная система. Помощь стабильности. |
| 23 | 7,5 А | Блок управления трансмиссией. |
| 24 | 7,5 А | Аудио блок. |
| 25 | 75 A | Наружные зеркала. |
| 26 | 75 A | Центральный замок. |
| 27 | - | Не используется. |
| 28 | - | Не используется. |
| 29 | - | Не используется. |
| 30 | - | Не используется. |
| 31 | 30 A | Электрические стеклоподъемники. |
| 32 | 20 A | Звуковой оповещатель с резервным аккумулятором. |
| 33 | 20 A | Вспомогательные точки питания. |
| 34 | 30 A | Электрические стеклоподъемники. |
| 35 | 20 A | Люк. |
| 36 | - | Не используется. |
| Реле: | ||
| R1 | Реле зажигания. | |
| R2 | Не используется. | |
| R3 | Не используется. | |
| R4 | Водительское сиденье с подогревом. | |
| R5 | Пассажирское сиденье с подогревом. | |
| R6 | Дистанционный запуск без ключа. | |
| R7 | Дистанционный запуск без ключа. | |
| R8 | Звуковой оповещатель с резервным аккумулятором. | |
| R9 | Дополнительная задержка. |
Моторного отсека
| № | Номинал, Ампер | Цепи защищены |
|---|---|---|
| 1 | 60 A | Помощь стабильности. |
| 1 | 40 A | Антиблокировочная тормозная система (при наличии) |
| 2 | 40 A | Модуль управления трансмиссией. |
| 3 | 40 A | Охлаждающий вентилятор. |
| 3 | 60 A | Модуль охлаждающего вентилятора (1,0 л и 1,6 л EcoBoost) |
| 4 | 40 A | Двигатель вентилятора. |
| 5 | 60 A | Питание блока предохранителей в салоне. |
| 6 | 30 A | Центральный замок. |
| 7 | 60 A | Выключатель зажигания. |
| 8 | 60 A | Модуль управления силовым агрегатом. |
| 9 | 40 A | Модуль стабилизации. |
| 10 | 30 A | Ингибитор запуска двигателя. |
| 11 | 30 A | Топливная система. |
| 12 | 60 A | Электрические стеклоподъемники. |
| 13 | 60 A | Высокоскоростной вентилятор охлаждения (1,0 л EcoBoost) |
| 14 | - | Не используется. |
| 15 | - | Не используется. |
| 16 | - | Не используется. |
| 17 | 20 A | Дальний свет. |
| 18 | 15 A | Модуль управления силовым агрегатом. |
| 19 | 20 A | Передние противотуманные фары. |
| 20 | 15 A | Система выбросов. |
| 21 | 75 A | Дальний свет. |
| 22 | 15 A | Катушка зажигания. |
| 22 | 20 A | Катушка зажигания (1,0 л и 1,6 л EcoBoost) |
| 23 | 15 A | Правые наружные фонари. |
| 24 | 10 A | Система выбросов. |
| 25 | 15 A | Левые наружные фонари. |
| 26 | 20 A | Рог. Звуковой оповещатель с резервным аккумулятором. Внутренние светильники. |
| 27 | 7,5 А | Модуль системы холодного пуска двигателя (1,6 л Flex-fuel) |
| 27 | 15 A | Помпа. Активный решетчатый затвор. (1,0 л EcoBoost) |
| 28 | 15 A | Указатели направления. |
| 29 | 20 A | Сжатый природный газ, модуль управления подачей топлива (при наличии) |
| 30 | 10 A | Муфта кондиционера. |
| 31 | - | Не используется. |
| 32 | 7,5 А | Модуль управления силовым агрегатом. Блок управления трансмиссией. |
| 33 | 10 A | Топливные форсунки. |
| 33 | 7,5 А | Датчик массового расхода воздуха (1,0 л и 1,6 л EcoBoost) |
| 34 | 30 A | Обогрев наружных зеркал. |
| 35 | 10 A | Левая противотуманная фара. |
| 36 | 10 A | Правая противотуманная фара. |
| 37 | 10 A | Левый дальний свет. |
| 38 | 10 A | Правый дальний свет. |
| 39 | - | Не используется. |
| 40 | - | Не используется. |
| 41 | - | Не используется. |
| 42 | - | Не используется. |
| 43 | - | Не используется. |
| 44 | - | Не используется. |
| 45 | - | Не используется. |
| 46 | - | Не используется. |
| Реле: | ||
| R1 | Топливная система на сжатом природном газе. | |
| R2 | Не используется. | |
| R3 | Модуль управления силовым агрегатом. | |
| R4 | Двигатель вентилятора. | |
| R5 | Охлаждающий вентилятор (при наличии) | |
| R6 | Муфта кондиционера. | |
| R7 | Высокоскоростной вентилятор охлаждения (1,0 л и 1,6 л EcoBoost) | |
| R8 | Не используется. | |
| R9 | Ингибитор запуска двигателя. | |
| R10 | Дальний свет. | |
| R11 | Передние противотуманные фары. | |
| R12 | Фонарь заднего хода (6-ступенчатая коробка передач PowerShift) | |
| R13 | Топливный насос. | |
| R14 | Не используется. | |
| R15 | Не используется. |
2016
Пассажирский салон
| № | Номинал, Ампер | Цепи защищены |
|---|---|---|
| F1 | 15A | Выключатель зажигания. |
| F2 | 7,5 А | Внутреннее зеркало с автоматическим затемнением. Автодворники. Управление реле отопителя. |
| F3 | 7,5 А | Приборный щиток. |
| F4 | 7,5 А | Индикатор отключения подушки безопасности пассажира. Система обнаружения пассажиров. |
| F5 | 15A | Разъем бортовой диагностики. |
| F6 | 10A | Фонари заднего хода. |
| F7 | 7,5 А | Приборная доска. Информационно-развлекательный дисплей. |
| F8 | 7,5 А | Люк. |
| F9 | 20A | Удаленный вход без ключа. Дистанционный запуск без ключа. |
| F10 | 15A | Аудио блок. модуль синхронизации. |
| F11 | 20A | Дворники. |
| F12 | 7,5 А | Климат-контроль. |
| F13 | 15A | Стеклоочиститель заднего стекла. |
| F14 | 20A | Удаленный вход без ключа. Дистанционный запуск без ключа. |
| F15 | 15A | Дворники. |
| F16 | 5A | Наружные зеркала. Электрические стеклоподъемники. |
| F17 | 15A | Сиденья с подогревом. |
| F18 | 10A | Стоп-сигнал. |
| F19 | 7,5 А | Приборный щиток. |
| F20 | 10A | Подушки безопасности |
| F21 | 7,5 А | Электронный усилитель руля. Приборный щиток. Зажигание. Дворники. Пассивная противоугонная система. |
| F22 | 7,5 А | Блок управления трансмиссией. Модуль управления силовым агрегатом. Антиблокировочная тормозная система. Помощь стабильности. |
| F23 | 7,5 А | Блок управления трансмиссией. |
| F24 | 7,5 А | Аудио блок. |
| F25 | 7,5 А | Наружные зеркала. |
| F26 | 7,5 А | Центральный замок. |
| F27 | - | Не используется. |
| F28 | - | Не используется. |
| F29 | - | Не используется. |
| F30 | - | Не используется. |
| F31 | 30A | Электрические стеклоподъемники. |
| F32 | 20A | Звуковой оповещатель с резервным аккумулятором. |
| F33 | 20A | Вспомогательные точки питания. |
| F34 | 30A | Электрические стеклоподъемники. |
| F35 | 20A | Люк. |
| F36 | - | Не используется. |
| Реле: | ||
| R1 | Реле зажигания. | |
| R2 | Не используется. | |
| R3 | Не используется. | |
| R4 | Водительское сиденье с подогревом. | |
| R5 | Пассажирское сиденье с подогревом. | |
| R6 | Дистанционный запуск без ключа. | |
| R7 | Дистанционный запуск без ключа. | |
| R8 | Звуковой оповещатель с резервным аккумулятором. | |
| R9 | Дополнительная задержка. |

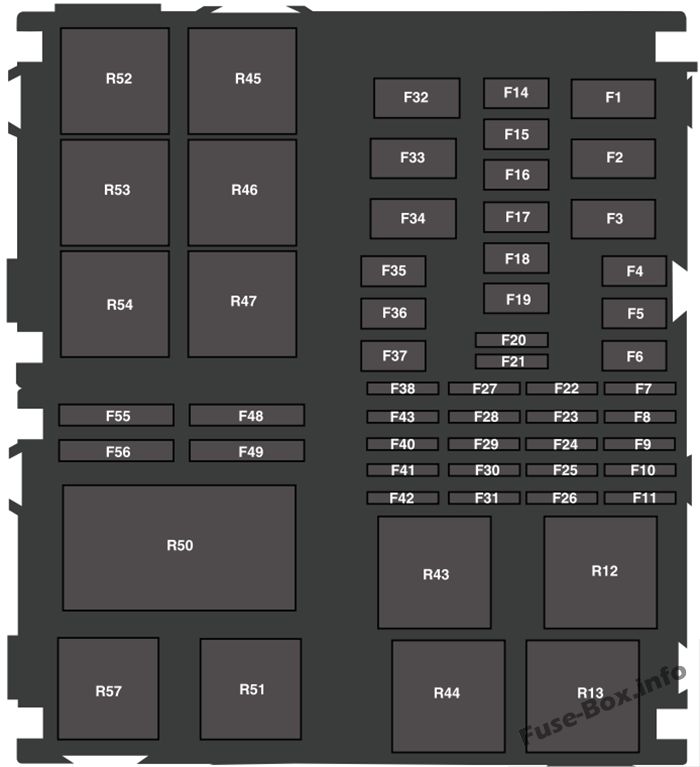

Моторного отсека
| № | Номинал, Ампер | Цепи защищены |
|---|---|---|
| F1 | 40A | Модуль антиблокировочной тормозной системы. |
| F1 | 60A | Помощь стабильности. Модуль антиблокировочной тормозной системы. |
| F2 | 40A | Реле вентилятора охлаждения двигателя. |
| F2 | 60A | Реле высокоскоростного вентилятора охлаждения двигателя (1,6 л Ecoboost) |
| F3 | 60A | Блок предохранителей в салоне. |
| F4 | 20A | Модуль управления кузовом. Дверные замки. |
| F5 | - | Не используется. |
| F6 | 40A | Реле мотора вентилятора. Двигатель вентилятора. |
| F7 | - | Не используется. |
| F8 | - | Не используется. |
| F9 | 7,5 А | Катушка реле противотуманок. Катушка реле дальнего света. |
| F10 | 15A | Модуль управления кузовом. Наружное освещение правой стороны. |
| F11 | 15A | Модуль управления кузовом. Левое боковое наружное освещение. |
| F14 | - | Не используется. |
| F15 | - | Не используется. |
| F16 | - | Не используется. |
| F17 | - | Не используется. |
| F18 | - | Не используется. |
| F19 | 30A | Топливные форсунки. |
| F20 | - | Не используется. |
| F21 | 7,5 А | Датчик массового расхода воздуха (1,0 л и 1,6 л EcoBoost) |
| F21 | 10A | Драйвер топливной форсунки. |
| F22 | 15A | Модуль управления силовым агрегатом. |
| F23 | 15A | Датчик распредвала. Датчики кислорода в выхлопных газах с подогревом. |
| F24 | 15A | Катушка зажигания (1,6 л Сигма) |
| F24 | 20A | Катушка зажигания (1,0 л и 1,6 л EcoBoost) |
| F25 | 10A | Изменяемая синхронизация кулачка 1. Изменяемая синхронизация кулачка 2. Клапан продувки адсорбера. Катушка реле R5, R6 и R7. |
| F26 | 7,5 А | Система ECSS (1,6 л Flex-fuel) |
| F26 | 15A | 1,0 л EcoBoost: активная заслонка решетки радиатора, водяной насос, кондиционер. |
| F27 | - | Не используется. |
| F28 | - | Не используется. |
| F29 | - | Не используется. |
| F30 | - | Не используется. |
| F31 | - | Не используется. |
| F32 | 60A | Блок предохранителей в салоне. |
| F33 | 60A | Электрические стеклоподъемники. |
| F34 | 40A | Модуль управления коробкой передач (6-ступенчатая коробка передач PowerShift) |
| F34 | 60A | Высокоскоростной вентилятор охлаждения двигателя (1,0 л EcoBoost) |
| F35 | 40A | Клапан системы стабилизации/антиблокировочной тормозной системы.. |
| F36 | 30A | Реле блокировки стартера. Электромагнит стартера. |
| F37 | 30A | Обогрев заднего стекла. Подогрев зеркал. |
| F38 | 20A | Модуль управления кузовом. Экономия заряда батареи. |
| F39 | 15A | Модуль управления кузовом. Указатели направления. |
| F40 | - | Не используется. |
| F41 | 10A | Соленоид муфты кондиционера. |
| F42 | 7,5 А | Модуль управления силовым агрегатом. Модуль управления трансмиссией. Вентиляционный клапан канистры. |
| F48 | 10A | Левая противотуманная фара. |
| F49 | 10A | Правая противотуманная фара. |
| F55 | 10A | Левый дальний свет. |
| F56 | 10A | Правый дальний свет. |
| R12 | Реле модуля управления силовым агрегатом. | |
| R13 | Реле дальнего света. | |
| R43 | Не используется. | |
| R44 | Реле противотуманок. | |
| R45 | Реле муфты кондиционера. | |
| R46 | Не используется. | |
| R47 | Реле топливного насоса. | |
| R50 | Высокоскоростной вентилятор охлаждения (1,0 л и 1,6 л EcoBoost) | |
| R51 | Реле блокировки стартера. | |
| R52 | Реле мотора вентилятора. | |
| R53 | Не используется. | |
| R54 | Фонарь заднего хода. | |
| R57 | Реле вентилятора охлаждения двигателя. |
2017
Пассажирский салон
| № | Номинал, Ампер | Защищенный компонент |
|---|---|---|
| F1 | 15A | Выключатель зажигания. |
| F2 | 7,5 А | Внутреннее зеркало с автоматическим затемнением. Автодворники. Управление реле отопителя. |
| F3 | 7,5 А | Приборный щиток. |
| F4 | 7,5 А | Выключатель подушки безопасности пассажира. Система обнаружения пассажиров. |
| F5 | 15A | Дополнительный модуль управления бортовой диагностикой. |
| F6 | 10A | Фонари заднего хода. |
| F7 | 7,5 А | Приборный щиток. Информационно-развлекательный дисплей. |
| F8 | 7,5 А | Люк. |
| F9 | 20A | Удаленный вход без ключа. Дистанционный запуск без ключа. |
| F10 | 15A | Аудио блок. модуль синхронизации. |
| F11 | 20A | Дворники. |
| F12 | 7,5 А | Климат-контроль. |
| F13 | 15A | Стеклоочиститель заднего стекла. |
| F14 | 20A | Удаленный вход без ключа. Дистанционный запуск без ключа. |
| F15 | 15A | Дворники. |
| F16 | 5A | Наружные зеркала. Электрические стеклоподъемники. |
| F17 | 15A | Сиденья с подогревом. |
| F18 | 10A | Стоп-сигнал. |
| F19 | 7,5 А | Приборный щиток. |
| F20 | 10A | Подушки безопасности. |
| F21 | 7,5 А | Электронный усилитель руля. Приборный щиток. Зажигание. Дворники. Пассивная противоугонная система. |
| F22 | 7,5 А | Датчик положения акселератора. Модуль управления силовым агрегатом. Антиблокировочная тормозная система. Помощь стабильности. |
| F23 | 7,5 А | Блок управления трансмиссией. |
| F24 | 7,5 А | Аудио блок. |
| F25 | 7,5 А | Обогрев наружных зеркал. |
| F26 | 7,5 А | Центральный замок. |
| F27 | - | Не используется. |
| F28 | - | Не используется. |
| F29 | - | Не используется. |
| F30 | - | Не используется. |
| F31 | 30A | Задние электростеклоподъемники. |
| F32 | 20A | Звуковой оповещатель с резервным аккумулятором. Задние дополнительные точки питания. |
| F33 | 20A | Вспомогательные точки питания. |
| F34 | 30A | Передние электростеклоподъемники. |
| F35 | 20A | Люк. |
| F36 | - | Не используется. |
| Реле: | ||
| R1 | Реле зажигания. | |
| R2 | Не используется. | |
| R3 | Не используется. | |
| R4 | Водительское сиденье с подогревом. | |
| R5 | Пассажирское сиденье с подогревом. | |
| R6 | Дистанционный запуск без ключа в вспомогательном режиме. | |
| R7 | Дистанционный запуск без ключа в режиме зажигания. | |
| R8 | Звуковой оповещатель с резервным аккумулятором. Экономия заряда батареи. | |
| R9 | Дополнительная задержка. |
Моторного отсека
| № | Номинал, Ампер | Защищенный компонент |
|---|---|---|
| F1 | 40A | Модуль антиблокировочной тормозной системы. |
| F1 | 60A | Помощь стабильности. Модуль антиблокировочной тормозной системы. |
| F2 | 40A | Реле вентилятора охлаждения. |
| F2 | 60A | Реле высокоскоростного вентилятора системы охлаждения (1,6 л Ecoboost) |
| F3 | 60A | Блок предохранителей в салоне. |
| F4 | 20A | Модуль управления кузовом. Электрозамки дверей. |
| F5 | - | Не используется. |
| F6 | 40A | Реле мотора вентилятора. Двигатель вентилятора. |
| F7 | - | Не используется. |
| F8 | - | Не используется. |
| F9 | 7,5 А | Реле передних противотуманных фар. Реле дальнего света фар. |
| F10 | 15A | Модуль управления кузовом. Правые наружные фонари. |
| F11 | 15A | Модуль управления кузовом. Левые наружные фонари. |
| F14 | - | Не используется. |
| F15 | - | Не используется. |
| F16 | - | Не используется. |
| F17 | - | Не используется. |
| F18 | - | Не используется. |
| F19 | 30A | Топливные форсунки. |
| F20 | - | Не используется. |
| F21 | 7,5 А | Датчик массового расхода воздуха (1,0 л и 1,6 л EcoBoost) |
| F21 | 10A | Топливные форсунки. |
| F22 | 15A | Модуль управления силовым агрегатом. |
| F23 | 15A | Датчик положения распредвала. Датчик кислорода с подогревом. |
| F24 | 15A | Катушка зажигания (1,6 л Сигма) |
| F24 | 20A | Катушка зажигания (1,0 л и 1,6 л EcoBoost) |
| F25 | 10A | Изменение фаз газораспределения. Клапан продувки адсорбера паров топлива. Катушка реле R57, R45 и R50. |
| F26 | 7,5 А | Система ECSS (1,6 л Flex-fuel) |
| F26 | 15A | 1,0 л EcoBoost: активная заслонка решетки радиатора, водяной насос, модуль управления кондиционером. |
| F27 | - | Не используется. |
| F28 | - | Не используется. |
| F29 | - | Не используется. |
| F30 | - | Не используется. |
| F31 | - | Не используется. |
| F32 | 60A | Блок предохранителей в салоне. |
| F33 | 60A | Электрические стеклоподъемники. |
| F34 | 40A | Модуль управления коробкой передач (6-ступенчатая коробка передач PowerShift) |
| F34 | 60A | Высокоскоростной вентилятор охлаждения (1,0 л EcoBoost) |
| F35 | 40A | Антиблокировочная тормозная система с электронным контролем устойчивости. |
| F36 | 30A | Ингибитор запуска двигателя. Электромагнит стартера. |
| F37 | 30A | Обогрев заднего стекла. Обогрев наружных зеркал. |
| F38 | 20A | Модуль управления кузовом. Экономия заряда батареи. |
| F39 | 15A | Модуль управления кузовом. Указатели направления. |
| F40 | - | Не используется. |
| F41 | 10A | Муфта кондиционера. |
| F42 | 7,5 А | Модуль управления силовым агрегатом. Модуль управления трансмиссией. Клапан продувки адсорбера паров топлива. |
| F48 | 10A | Левая передняя противотуманная фара. |
| F49 | 10A | Правая передняя противотуманная фара. |
| F55 | 10A | Левый дальний свет. |
| F56 | 10A | Правый дальний свет. |
| R12 | Реле модуля управления силовым агрегатом. | |
| R13 | Реле дальнего света фар. | |
| R43 | Не используется. | |
| R44 | Реле передних противотуманных фар. | |
| R45 | Реле муфты кондиционера. | |
| R46 | Не используется. | |
| R47 | Реле топливного насоса. | |
| R50 | Высокоскоростной вентилятор охлаждения (1,0 л и 1,6 л EcoBoost) | |
| R51 | Реле запрета пуска. | |
| R52 | Реле мотора вентилятора. | |
| R53 | Не используется. | |
| R54 | Фонарь заднего хода. | |
| R57 | Реле вентилятора охлаждения. |
2018, 2019
Пассажирский салон
| № | Номинал, Ампер | Защищенный компонент |
|---|---|---|
| F1 | 15A | Выключатель зажигания. |
| F2 | 7,5 А | Внутреннее зеркало с автоматическим затемнением. Автодворники. Управление реле отопителя. |
| F3 | 7,5 А | Приборный щиток. |
| F4 | 7,5 А | Выключатель подушки безопасности пассажира. Система обнаружения пассажиров. |
| F5 | 15A | Дополнительный модуль управления бортовой диагностикой А. |
| F6 | 10A | Фонари заднего хода. |
| F7 | 7,5 А | Приборный щиток. Информационно-развлекательный дисплей. |
| F8 | 7,5 А | Люк. |
| F9 | 20A | Удаленный вход без ключа. Дистанционный запуск без ключа. |
| F10 | 15A | Аудио блок. модуль синхронизации. |
| F11 | 20A | Дворники. |
| F12 | 7,5 А | Климат-контроль. |
| F13 | 15A | Стеклоочиститель заднего стекла. |
| F14 | 20A | Удаленный вход без ключа. Дистанционный запуск без ключа. |
| F15 | 15A | Дворники. |
| F16 | 5A | Наружные зеркала. Электрические стеклоподъемники. |
| F17 | 15A | Сиденья с подогревом. |
| F18 | 10A | Стоп-сигналы. |
| F19 | 7,5 А | Приборный щиток. |
| F20 | 10A | Подушки безопасности. |
| F21 | 7,5 А | Электронный усилитель руля. Приборный щиток. Зажигание. Дворники. Пассивная противоугонная система. |
| F22 | 7,5 А | Датчик положения педали акселератора. Модуль управления силовым агрегатом. Антиблокировочная тормозная система. Помощь стабильности. |
| F23 | 7,5 А | Блок управления трансмиссией. |
| F24 | 7,5 А | Аудио блок. |
| F25 | 7,5 А | Обогрев наружных зеркал. |
| F26 | 7,5 А | Центральный замок. |
| F27 | - | Не используется. |
| F28 | - | Не используется. |
| F29 | - | Не используется. |
| F30 | - | Не используется. |
| F31 | 30A | Задние электростеклоподъемники. |
| F32 | 20A | Звуковой оповещатель с резервным аккумулятором. Задние дополнительные точки питания. |
| F33 | 20A | Передние дополнительные точки питания. |
| F34 | 30A | Передние электростеклоподъемники. |
| F35 | 20A | Люк. |
| F36 | - | Не используется. |
| Реле: | ||
| R1 | Реле зажигания. | |
| R2 | Не используется. | |
| R3 | Не используется. | |
| R4 | Водительское сиденье с подогревом. | |
| R5 | Пассажирское сиденье с подогревом. | |
| R6 | Дистанционный запуск без ключа в вспомогательном режиме. | |
| R7 | Дистанционный запуск без ключа в режиме зажигания. | |
| R8 | Звуковой оповещатель с резервным аккумулятором. Экономия заряда батареи. | |
| R9 | Дополнительная задержка. |
Моторного отсека
| № | Номинал, Ампер | Защищенный компонент |
|---|---|---|
| F1 | 40A | Модуль антиблокировочной тормозной системы. |
| F1 | 60A | Помощь стабильности. Модуль антиблокировочной тормозной системы. |
| F2 | 40A | Реле вентилятора охлаждения. |
| F2 | 60A | Реле высокоскоростного вентилятора системы охлаждения (1,6 л Ecoboost) |
| F3 | 60A | Блок предохранителей в салоне. |
| F4 | 20A | Модуль управления кузовом. Электрозамки дверей. |
| F5 | - | Не используется. |
| F6 | 40A | Реле мотора вентилятора. Двигатель вентилятора. |
| F7 | - | Не используется. |
| F8 | - | Не используется. |
| F9 | 7,5 А | Реле передних противотуманных фар. Реле дальнего света фар. |
| F10 | 15A | Модуль управления кузовом. Правые наружные фонари. |
| F11 | 15A | Модуль управления кузовом. Левые наружные фонари. |
| F14 | - | Не используется. |
| F15 | - | Не используется. |
| F16 | - | Не используется. |
| F17 | - | Не используется. |
| F18 | - | Не используется. |
| F19 | 30A | Топливные форсунки. |
| F20 | - | Не используется. |
| F21 | 7,5 А | Датчик массового расхода воздуха (1,0 л и 1,6 л EcoBoost) |
| F21 | 10A | Топливные форсунки. |
| F22 | 15A | Модуль управления силовым агрегатом. |
| F23 | 15A | Датчик положения распредвала. Датчик кислорода с подогревом. |
| F24 | 15A | Катушка зажигания (1,6 л Сигма) |
| F24 | 20A | Катушка зажигания (1,0 л и 1,6 л EcoBoost) |
| F25 | 10A | Электромагнитный клапан регулирования фаз газораспределения выпускных клапанов. Электромагнитный клапан изменения фаз газораспределения впускных клапанов. Клапан продувки адсорбера паров топлива. Катушка реле R57, R45 и R50. |
| F26 | 7,5 А | Система ECSS (1,6 л Flex-fuel) |
| F26 | 15A | 1,0 л EcoBoost: активная заслонка решетки радиатора, водяной насос, модуль управления кондиционером. |
| F27 | - | Не используется. |
| F28 | - | Не используется. |
| F29 | - | Не используется. |
| F30 | - | Не используется. |
| F31 | - | Не используется. |
| F32 | 60A | Блок предохранителей в салоне. |
| F33 | 60A | Электрические стеклоподъемники. |
| F34 | 40A | Модуль управления коробкой передач (6-ступенчатая коробка передач PowerShift) |
| F34 | 60A | Высокоскоростной вентилятор охлаждения (1,0 л EcoBoost) |
| F35 | 40A | Антиблокировочная тормозная система с электронным контролем устойчивости. |
| F36 | 30A | Ингибитор запуска двигателя. Электромагнит стартера. |
| F37 | 30A | Обогрев заднего стекла. Обогрев наружных зеркал. |
| F38 | 20A | Модуль управления кузовом. Экономия заряда батареи. Рог. |
| F39 | 15A | Модуль управления кузовом. Указатели направления. |
| F40 | - | Не используется. |
| F41 | 10A | Муфта кондиционера. |
| F42 | 7,5 А | Модуль управления силовым агрегатом. Модуль управления трансмиссией. Клапан продувки адсорбера паров топлива. |
| F48 | 10A | Левая передняя противотуманная фара. |
| F49 | 10A | Правая передняя противотуманная фара. |
| F55 | 10A | Левый дальний свет. |
| F56 | 10A | Правый дальний свет. |
| Реле: | ||
| R12 | Реле модуля управления силовым агрегатом. | |
| R13 | Реле дальнего света фар. | |
| R43 | Не используется. | |
| R44 | Реле передних противотуманных фар. | |
| R45 | Реле муфты кондиционера. | |
| R46 | Не используется. | |
| R47 | Реле топливного насоса. | |
| R50 | Высокоскоростной вентилятор охлаждения (1,0 л и 1,6 л EcoBoost) | |
| R51 | Реле запрета пуска. | |
| R52 | Реле мотора вентилятора. | |
| R53 | Не используется. | |
| R54 | Фонарь заднего хода. | |
| R57 | Реле вентилятора охлаждения. |
