Предохранители и реле Ford Five Hundred (2004-2007)

Схемы относятся к указанным годам и вариантам Ford Five Hundred (2004-2007). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Ford.

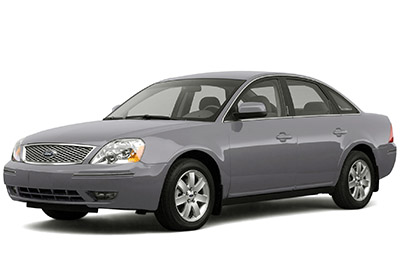

Расположение предохранителей Ford Five Hundred 2004-2007

Расположение предохранителей Ford Five Hundred 2004-2007

Предохранители прикуривателя (розетки) в Ford Five Hundred Это предохранители F9 (прикуриватель) в блоке предохранителей салона и №17 (разъем питания консоли) в блоке предохранителей моторного отсека.

Панель предохранителей в салоне

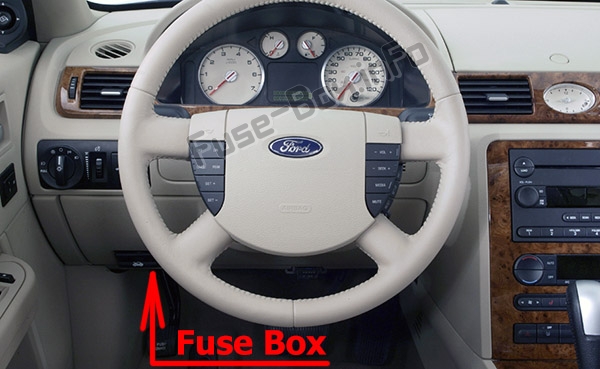

Расположение блока предохранителей

Панель предохранителей в салоне/интеллектуальная распределительная коробка (SJB) расположена под приборной панелью слева от рулевого колеса.Расположение блока предохранителей

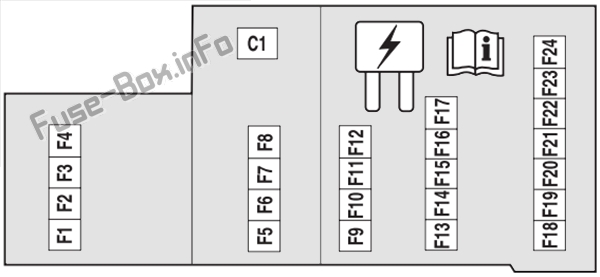

Схема блока предохранителей

Схема блока предохранителей

Назначение предохранителей в салоне
№Номинал, АмперОписание
F120AДальний свет
F215AЛампы освещения салона (лампы вежливости и дежурные лампы), аксессуары с задержкой (электростеклоподъемники и люк в крыше)
F325AДоступ/Безопасность (приводы дверных замков с электроприводом, привод замка крышки багажника, соленоид крышки багажника)
F415AРегулируемый педальный переключатель
F520AРога
F620AАудио (сабвуфер)
F77.5APower/Keep Alive Memory (KAM): блок управления кластером и силовым агрегатом (PCM), климат-контроль, аналоговые часы
F815AПарковочные огни, Боковые габариты, Защита от буксировки прицепа
F920AПрикуриватель, разъем канала передачи данных (DLC)
F107.5AЗеркала и модуль памяти, SDARS
F1120AАудио, Семейная развлекательная система (FES)
F1210AФонари заднего хода, Электрохроматическое зеркало, Система обнаружения заднего хода (RSS), Защита от буксировки прицепа
F137.5AАудио
F147,5 АКатушка реле стартера, PCM
F1510AАксессуар с задержкой (логика электродвигателя стеклоподъемника водителя, люк, аудиосистема, подсветка выключателя замка двери водителя)
F1610AИндикатор обогревателя заднего стекла, Обогрев зеркал
F1730AЗадний антиобледенитель
F1810AКатушка реле PCM, блокировка переключения передач (BSI), модуль пассивной противоугонной системы (PATS), катушка топливного реле, стоп-сигналы, центральный верхний стоп-сигнал (CHMSL)
F1910AАнтиблокировочная тормозная система (ABS)/модуль контроля тяги, модуль полного привода (AWT)), RSS, модули обогрева сидений
F207.5AКластер, Климат-контроль
F217.5AМодуль управления системой пассивной безопасности (RCM)
F227.5AЭлектрохроматическое зеркало, модуль компаса
F237.5AКатушка реле стеклоочистителя, катушка реле вентилятора, кластерная логика
F247.5AДатчик классификации пассажиров (OCS), деактивация подушки безопасности пассажира (PAD)
C1Автоматический выключатель 30ААксессуар с задержкой (окно переднего пассажира, окна заднего пассажира [через переключатель стеклоподъемника], подсветка переключателя стеклоподъемника, подсветка

Блок предохранителей в моторном отсеке

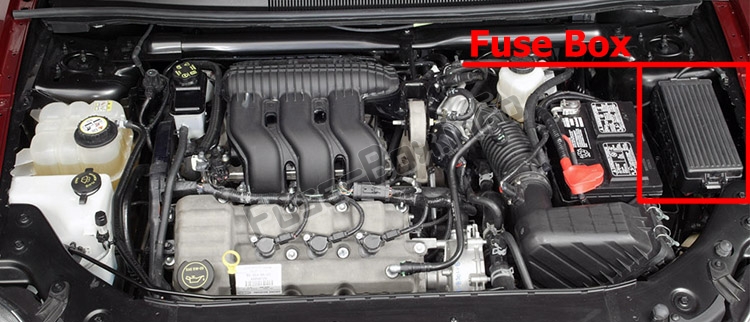

Расположение блока предохранителей

Распределительная коробка (PDB) расположена в моторном отсеке.Расположение блока предохранителей

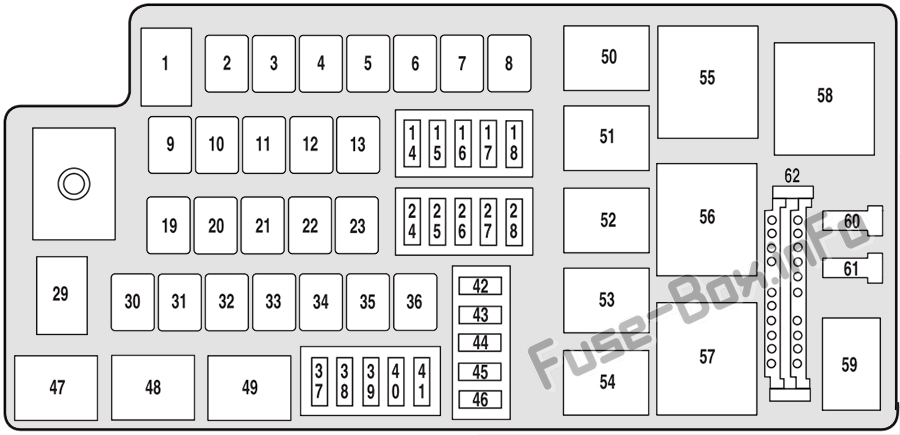

Схема блока предохранителей (2004-2005 гг.)

Схема блока предохранителей (2004-2005 гг.)

Назначение предохранителей и реле в распределительной коробке (2004-2005 гг.)
№Номинал, АмперОписание
180ASJB, предохранители SJB 1, 2, 3, 4, 5, 8 и 12
2—Не используется
3—Не используется
450AРеле стеклоочистителя RUN/ACC к PDB, предохранители PDB 37 и 38
5—Не используется
620AЛюк
7—Не используется
860AВентилятор охлаждения двигателя
9—Не используется
1040AАнтиблокировочная тормозная система (ABS) (двигатель)
1130AСтартер
1230AРеле модуля управления силовым агрегатом (PCM)
1320AАБС (клапаны)
14—Не используется
15—Не используется
1615AМодуль контроля тяги (TCM)
1720AПункт питания (консоль)
1810AГенератор
1940AЛогическая подача на твердотельные устройства SJB, SJB
20—Не используется
2140AЗадний антиобледенитель
2230AЭлектродвигатели сидений (пассажирские)
2330AМодули с подогревом сидений
2415AПротивотуманные фары
2510AРеле муфты кондиционера, муфта компрессора кондиционера
26—Не используется
27—Не используется
2815AТопливное реле (модуль привода топливного насоса, топливный насос)
2980AПитание SJB, SJB (автоматический выключатель, предохранители 6, 7, 9, 10, 11 и 15)
3030AМотор стеклоподъемника водителя
31—Не используется
32—Не используется
3330AМоторы сиденья водителя, модуль памяти
3430AЗамок зажигания (к SJB)
35—Не используется
3640AДвигатель переднего вентилятора кондиционера
3730 AПередний стеклоочиститель, передний омыватель
385AКлапан принудительной вентиляции картера с подогревом (PCV)
39—Не используется
4010ATCM, EVMV, вентиляция адсорбера, ESM, подогреватели кислорода в отработавших газах, муфта кондиционера
4115APCM, форсунки, катушки зажигания, датчик массового расхода воздуха (MAF)
42—Не используется
43—Не используется
44—Не используется
45—Не используется
46—Не используется
47—Не используется
48Реле 1/2 ISOПротивотуманные фары
49—Не используется
50—Не используется
51Реле 1/2 ISOМуфта кондиционера
52—Не используется
53Реле 1/2 ISOМодуль драйвера топливного насоса, Топливный насос
54—Не используется
55Полное реле ISOРеле PCM, предохранители PDB 40 и 41
56Полное реле ISOЭлектромагнит стартера
57Полное реле ISOДвигатель переднего вентилятора кондиционера
58Реле сильного токаДворники
59—Не используется
601А диодPCM
611А диодPCM

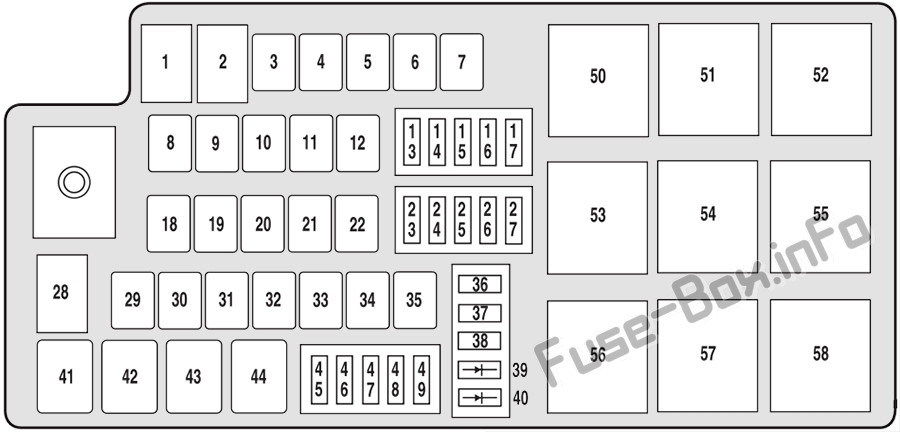

Схема блока предохранителей (2006-2007 гг.)

Схема блока предохранителей (2006-2007 гг.)

Назначение предохранителей и реле в распределительной коробке (2006-2007 гг.)
№Номинал, АмперОписание
180ASJB, предохранители SJB 1, 2, 3, 4, 5, 8 и 12
2—Не используется
330AПередний стеклоочиститель, передний омыватель
4—Не используется
520AЛюк
6—Не используется
760AВентилятор охлаждения двигателя
8—Не используется
940AАнтиблокировочная тормозная система (ABS) (двигатель)
1030AСтартер
1130AРеле модуля управления силовым агрегатом (PCM)
1220AАБС (клапаны)
13—Не используется
14—Не используется
1515AМодуль контроля тяги (TCM)
1620AПункт питания (консоль)
1710AГенератор
1840AЛогическая подача на твердотельные устройства SJB, SJB
19—Не используется
2040AЗадний антиобледенитель
2130AЭлектродвигатели сидений (пассажирские)
2230AМодуль обогрева сиденья
2315AПротивотуманные фары
2410AРеле муфты кондиционера, муфта компрессора кондиционера
25—Не используется
26—Не используется
2715AТопливное реле (модуль привода топливного насоса, топливный насос)
2880AПитание SJB, SJB (автоматический выключатель, предохранители 6, 7, 9, 10, 11 и 15)
2930AМотор стеклоподъемника водителя
30—Не используется
31—Не используется
3230AМоторы сиденья водителя, модуль памяти
3330AЗамок зажигания (к SJB)
34—Не используется
3540AДвигатель переднего вентилятора кондиционера
36—Не используется
37—Не используется
38—Не используется
391А диодPCM
401А диодМуфта кондиционера
41Реле 1/2 ISOПротивотуманные фары
42—Не используется
43Реле 1/2 ISOМуфта кондиционера
44Реле 1/2 ISOМодуль драйвера топливного насоса, Топливный насос
45—Не используется
465AКлапан принудительной вентиляции картера с подогревом (PCV)
47—Не используется
4810ATCM, EVMV, вентиляция адсорбера, ESM, подогреватели кислорода в отработавших газах, муфта кондиционера
4915APCM, форсунки, катушки зажигания, датчик массового расхода воздуха (MAF)
50Полное реле ISOРеле PCM, предохранители PDB 40 и 41
51Полное реле ISOЭлектромагнит стартера
52Полное реле ISOДвигатель переднего вентилятора кондиционера
53—Не используется
54—Не используется
55—Не используется
56—Не используется
57Полное реле ISOПередние дворники
58—Не используется
