Предохранители и реле Ford Flex (2009-2012)
Схемы относятся к указанным годам и вариантам Ford Flex (2009-2012). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Ford.
Схема предохранителей Ford Flex 2009-2012
Предохранители прикуривателя (розетка) предохранители №6, №18, №19 и №21 в блоке предохранителей моторного отсека.
Оглавление
Расположение блока предохранителей
Расположение блока предохранителей

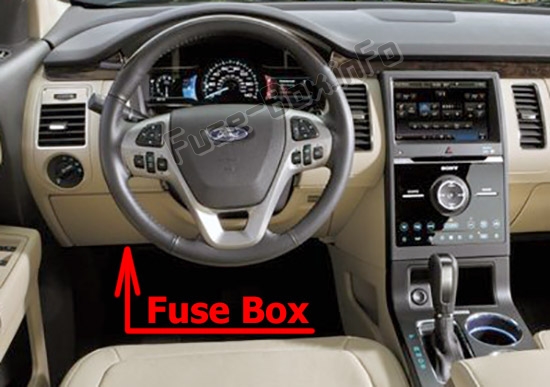

Пассажирский салон
Панель предохранителей расположена под панелью приборов слева от рулевого колеса.

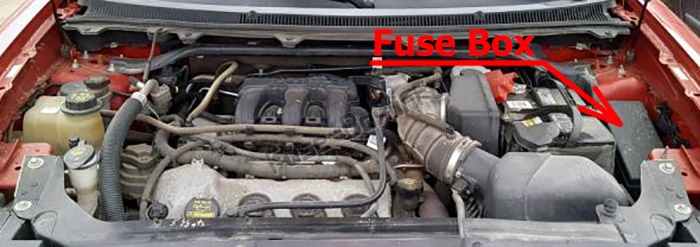

Моторного отсека
Распределительная коробка расположена в моторном отсеке.
Вспомогательный релейный блок (при наличии)
Блок реле расположен в моторном отсеке рядом с блоком распределения питания.
Схемы блока предохранителей
Схемы блока предохранителей
2009

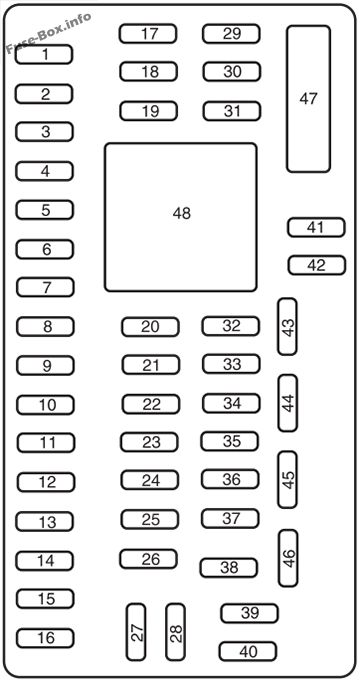

Пассажирский салон
| № | Номинал, Ампер | Защищенные цепи |
|---|---|---|
| 1 | 30A | Драйвер умного стеклоподъемника |
| 2 | 15A | Не используется (запасной) |
| 3 | 15A | Семейная развлекательная система (ФЭС) |
| 4 | 30A | инвертор постоянного/переменного тока |
| 5 | 10A | Питание логики панели предохранителей в салоне, подсветка клавиатуры, BTSI |
| 6 | 20A | Поворотники |
| 7 | 10A | Фары ближнего света (левые) |
| 8 | 10A | Фары ближнего света (правые) |
| 9 | 15A | Внутреннее освещение, Багажное освещение |
| 10 | 15A | Подсветка, Лампы для луж |
| 11 | 10A | Полный привод |
| 12 | 7.5A | Не используется (запасной) |
| 13 | 5A | Клавиатура, переключатель зеркала, модуль памяти, логика DSM, регулируемые педали |
| 14 | 10A | Модуль задней двери с электроприводом, CID, MGM |
| 15 | 10A | Руководитель климат-контроля |
| 16 | 15A | EFP, экран навигации |
| 17 | 20A | Подача всех электродвигателей блокировки, отпирание задней подъемной двери |
| 18 | 20A | 2-й ряд сидений с электроприводом, передние сиденья с подогревом |
| 19 | 25A | Лунная крыша |
| 20 | 15A | разъем OBDII, сиденье с памятью |
| 21 | 15A | Противотуманные фары |
| 22 | 15A | Парковые фонари, Фонари номерного знака |
| 23 | 15A | Фары дальнего света |
| 24 | 20A | Реле звукового сигнала |
| 25 | 10A | Лампы спроса/лампы салона, сиденье с электроприводом складывания (2-й ряд) |
| 26 | 10A | Комбинация приборов |
| 27 | 20A | Выключатель зажигания |
| 28 | 5A | Радио, Стартовый сигнал радио |
| 29 | 5A | Комбинация приборов |
| 30 | 5A | Отмена овердрайва и переключатель помощи при подъеме |
| 31 | 10A | Не используется (запасной) |
| 32 | 10A | Модуль управления удерживающими устройствами |
| 33 | 10A | Реле заряда аккумулятора |
| 34 | 5A | Датчик скорости рыскания, ABS R/S, катушка реле холодильника |
| 35 | 10A | Датчик поворота руля, система помощи при парковке сзади, модули обогрева сидений, AWT), преобразователь постоянного/переменного тока |
| 36 | 5A | модуль ПАТС |
| 37 | 10A | Не используется (запасной) |
| 38 | 20A | Не используется (запасной) |
| 39 | 20A | Радио |
| 40 | 20A | Подогрев сидений второго ряда |
| 41 | 15A | Подсветка Swatch, зеркало EC, люк в крыше, образцы переднего замка, радио |
| 42 | 10A | Не используется (запасной) |
| 43 | 10A | Вспомогательное реле, реле обогрева заднего фонаря, задний стеклоочиститель |
| 44 | 10A | Не используется (запасной) |
| 45 | 5A | Катушки реле: PDB, передние и задние дворники, электродвигатель переднего вентилятора |
| 46 | 7.5A | Датчик классификации пассажиров (OCS), индикатор отключения подушки безопасности пассажира (PADI) |
| 47 | Автоматический выключатель 30А | Электрические стеклоподъемники |
| 48 | Полное реле ISO | Дополнительное реле с задержкой |

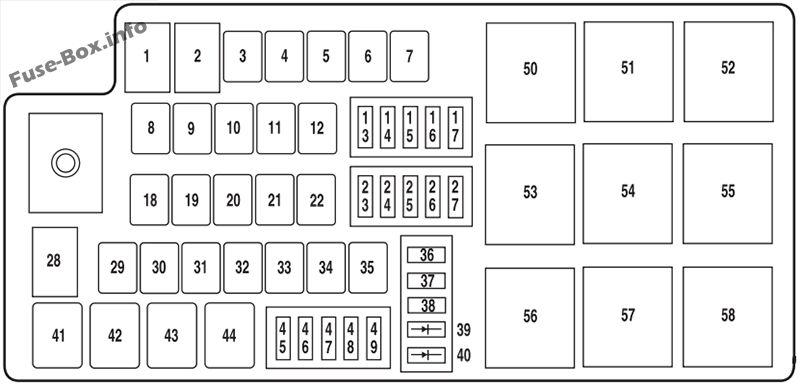

Моторного отсека
| № | Номинал, Ампер | Защищенные цепи |
|---|---|---|
| 1 | 80A* | Питание панели предохранителей в салоне |
| 2 | 80A* | Питание панели предохранителей в салоне |
| 3 | — | Не используется |
| 4 | 30A* | Передние дворники |
| 5 | 30A* | Пассажирское сиденье с электроприводом |
| 6 | 20 А* | Розетка (приборная панель) |
| 7 | 30A* | Amp |
| 8 | — | Не используется |
| 9 | 40A* | Антиблокировочная тормозная система (ABS)/насос AdvanceTrac |
| 10 | 30A* | Стартер |
| 11 | 30A* | Реле модуля управления силовым агрегатом (PCM) |
| 12 | 20 А* | Клапан ABS/AdvanceTrac |
| 13 | 20А** | Левый HID |
| 14 | 10А** | Переключатель включения/выключения тормоза (BOO) |
| 15 | 15А** | Холодильник |
| 16 | 20А** | Правый HID |
| 17 | 10А** | Генератор |
| 18 | 20 А* | Розетка питания на задней четверти панели |
| 19 | 20 А* | Розетка питания (передняя консоль) |
| 20 | 40A* | Задний антиобледенитель |
| 21 | 20 А* | Розетка питания на задней консоли |
| 22 | 20 А* | Сабвуфер усилитель |
| 23 | 7,5 А** | PCM Keep live power, вентиляция канистры |
| 24 | 10А** | Реле муфты кондиционера |
| 25 | 25А** | Задний стеклоочиститель |
| 26 | 20А** | Резервное реле |
| 27 | 15 А** | Топливное реле (модуль привода топливного насоса, топливный насос) |
| 28 | 80A* | Охлаждающий вентилятор |
| 29 | 30A* | Электронный тормоз (буксировка прицепа) |
| 30 | 40A* | Зарядка аккумулятора (прицеп буксировка) |
| 31 | 30A* | Реле дополнительного вентилятора |
| 32 | 30A* | Моторы сиденья водителя, модуль памяти |
| 33 | — | Не используется |
| 34 | 30A* | Задняя дверь с электроприводом |
| 35 | 40A* | Двигатель переднего вентилятора кондиционера |
| 36 | 10А** | Фонари заднего хода |
| 37 | 10А** | Запуск/запуск ПКМ |
| 38 | 5A** | Аксессуар с задержкой освещения |
| 39 | Диод | Топливный диод |
| 40 | Диод | ОТИС-диод |
| 41 | Реле Г8ВА | Муфта кондиционера |
| 42 | Реле Г8ВА | Топливный насос |
| 43 | Реле Г8ВА | Резервное копирование |
| 44 | Реле Г8ВА | Холодильник |
| 45 | — | Не используется |
| 46 | 15А** | VPWR2, VPWR3 |
| 47 | 15А** | ПКМ VPWR1 |
| 48 | 15А** | ПКМ VPWR4 |
| 49 | 10А** | Зеркала с подогревом |
| 50 | Полное реле ISO | Реле ПКМ |
| 51 | Полное реле ISO | Реле электровентилятора |
| 52 | Полное реле ISO | Реле стартера |
| 53 | Полное реле ISO | Реле оттайки сзади |
| 54 | Полное реле ISO | Реле дополнительного электровентилятора |
| 55 | Полное реле ISO | Реле переднего стеклоочистителя |
| 56 | — | Не используется |
| 57 | Полное реле ISO | Реле заднего стеклоочистителя |
| 58 | Высокий ток | Реле заряда аккумуляторной батареи (прицеп-буксировщик) |
| * Картриджные предохранители ** Мини-предохранители |

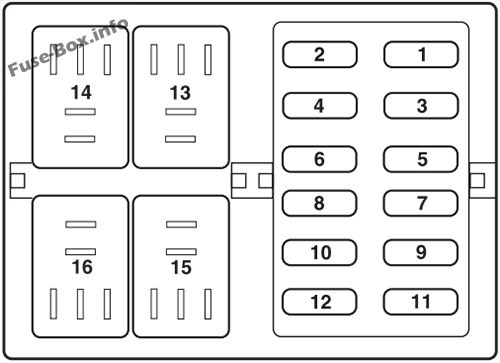

Вспомогательный релейный блок
| № | Номинал, Ампер | Описание |
|---|---|---|
| 1 | 10A | Резервный фонарь для буксировки прицепа |
| 2 | 15A | Буксирные/поворотные огни прицепа |
| 3 | — | Не используется |
| 4 | — | Не используется |
| 5 | — | Не используется |
| 6 | — | Не используется |
| 7 | — | Не используется |
| 8 | — | Не используется |
| 9 | — | Не используется |
| 10 | — | Не используется |
| 11 | — | Не используется |
| 12 | 20A | Парковочные фонари для прицепа |
| 13 | Микро ISO | Прицеп буксировать левый поворот |
| 14 | Микро ISO | Буксировка прицепа правый поворот |
| 15 | — | Не используется |
| 16 | Микро ISO | Парковочный фонарь для буксировки прицепа |
2010
Пассажирский салон
| № | Номинал, Ампер | Защищенные цепи |
|---|---|---|
| 1 | 30A | Драйвер умного стеклоподъемника |
| 2 | 15A | Буксирные/поворотные огни прицепа |
| 3 | 15A | Не используется (запасной) |
| 4 | 30A | инвертор постоянного/переменного тока |
| 5 | 10A | Подсветка клавиатуры, пассажирские сиденья 3-го ряда, блокировка переключения передач с тормозом |
| 6 | 20A | Поворотники |
| 7 | 10A | Фары ближнего света (левые) |
| 8 | 10A | Фары ближнего света (правые) |
| 9 | 15A | Внутреннее освещение, Багажное освещение |
| 10 | 15A | Подсветка, Лампы для луж |
| 11 | 10A | Полный привод (AWD) |
| 12 | 7.5A | Не используется (запасной) |
| 13 | 5A | Клавиатура, переключатель зеркала, модуль памяти, логика DSM, регулируемые педали |
| 14 | 10A | Модуль задней двери с электроприводом, центральный информационный дисплей, SYNC®, модуль GPS |
| 15 | 10A | Руководитель климат-контроля |
| 16 | 15A | Электронная панель отделки, экран навигации |
| 17 | 20A | Подача всех электродвигателей блокировки, отпирание задней подъемной двери |
| 18 | 20A | 2-й ряд сидений с электроприводом, подогрев сидений |
| 19 | 25A | Лунная крыша |
| 20 | 15A | Разъем канала передачи данных, сиденье с памятью |
| 21 | 15A | Противотуманные фары, индикатор противотуманных фар |
| 22 | 15A | Парковые фонари |
| 23 | 15A | Фары дальнего света |
| 24 | 20A | Horn |
| 25 | 10A | Лампы спроса/Внутренние лампы, Сиденья с электроприводом складывания |
| 26 | 10A | Комбинация приборов |
| 27 | 20A | Выключатель зажигания |
| 28 | 5A | Радио/навигация |
| 29 | 5A | Комбинация приборов |
| 30 | 5A | Переключатель передач |
| 31 | 10A | Не используется (запасной) |
| 32 | 10A | Модуль управления удерживающими устройствами |
| 33 | 10A | Не используется (запасной) |
| 34 | 5A | Контроль устойчивости к крену, катушка реле холодильника |
| 35 | 10A | Датчик угла поворота рулевого колеса, Система помощи при парковке сзади, Активная система помощи при парковке, Обогрев сиденья, Полный привод, Инвертор постоянного/переменного тока |
| 36 | 5A | Модуль пассивной противоугонной системы |
| 37 | 10A | Не используется (запасной) |
| 38 | 20A | Парковочные фонари для прицепа |
| 39 | 20A | Радио/навигация |
| 40 | 20A | Задние сиденья с подогревом |
| 41 | 15A | Переключатель подсветки, Зеркало с автоматическим затемнением, Люк в крыше, Подсветка настроения |
| 42 | 10A | Не используется (запасной) |
| 43 | 10A | Реле дополнительного климат-контроля, Реле обогревателя заднего стекла, Задний стеклоочиститель |
| 44 | 10A | Не используется (запасной) |
| 45 | 5A | Реле стеклоочистителя, реле климат-контроля |
| 46 | 7.5A | Датчик классификации пассажиров (OCS), индикатор отключения подушки безопасности пассажира (PADI) |
| 47 | Автоматический выключатель 30А | Электрические стеклоподъемники |
| 48 | Полное реле ISO | Дополнительное реле с задержкой |

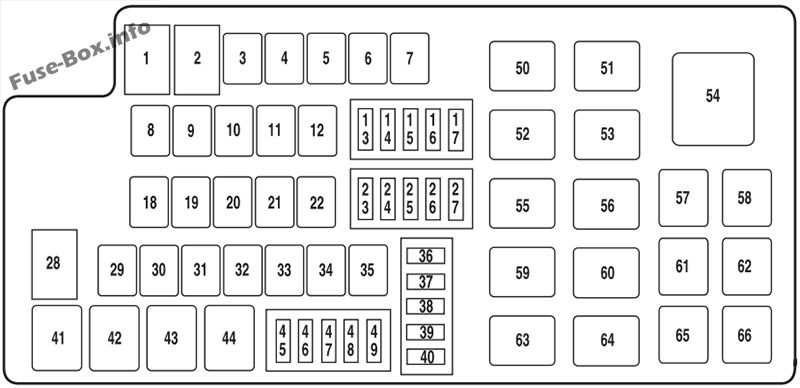

Моторного отсека
| № | Номинал, Ампер | Защищенные цепи |
|---|---|---|
| 1 | 80A* | Питание панели предохранителей в салоне |
| 2 | 80A* | Питание панели предохранителей в салоне |
| 3 | 30A* | Контроллер буксирного тормоза прицепа |
| 4 | 30A* | Передние дворники |
| 5 | 30A* | Пассажирское сиденье с электроприводом |
| 6 | 20A* | Розетка (приборная панель) |
| 7 | 30A* | Усилитель |
| 8 | — | Не используется |
| 9 | 40A* | Насос антиблокировочной тормозной системы (ABS) |
| 10 | 30A* | Реле стартера |
| 11 | 30A* | Реле модуля управления силовым агрегатом (PCM) |
| 12 | 20A* | клапан АБС |
| 13 | 20 А** | Левая фара с разрядом высокой интенсивности (HID) |
| 14 | 10 А** | Переключатель включения/выключения тормоза (BOO) |
| 15 | 25А** | Задний стеклоочиститель |
| 16 | 20 А** | Правая ксеноновая фара |
| 17 | 10 А** | Датчик генератора |
| 18 | 20A* | Задняя розетка |
| 19 | 20A* | Точка питания приборной панели |
| 20 | 40A* | Задний антиобледенитель |
| 21 | 20A* | Консольная точка питания |
| 22 | 20A* | Усилитель сабвуфера |
| 23 | 10 А** | PCM поддерживает питание, вентиляция канистры |
| 24 | 10 А** | Муфта кондиционера |
| 25 | 15А** | Холодильник |
| 26 | 20 А** | Резервное реле |
| 27 | 15А** | Топливное реле (модуль привода топливного насоса, топливный насос) |
| 28 | 80A* | Охлаждающий вентилятор |
| 29 | — | Не используется |
| 30 | 30A* | Зарядка аккумулятора (прицеп буксировка) |
| 31 | 40A* | Вспомогательный двигатель вентилятора |
| 32 | 30A* | Мотор сиденья водителя |
| 33 | 30A* | 3-й ряд сидений с электроприводом |
| 34 | 30A* | Задняя дверь с электроприводом |
| 35 | 40A* | Передний вентилятор кондиционера |
| 36 | 10 А** | Резервные лампы |
| 37 | 10 А** | Запуск/запуск ПКМ |
| 38 | 10 А** | Фонари заднего хода прицепа |
| 39 | Диод | Топливный диод |
| 40 | Диод | Встроенный пусковой диод одним касанием |
| 41 | Реле Г8ВА | Парковочный фонарь для буксировки прицепа |
| 42 | Реле Г8ВА | Фонарь поворота/остановки прицепа (левый) |
| 43 | Реле Г8ВА | Лампа стоп-сигнала/поворота прицепа (правая) |
| 44 | Реле Г8ВА | Реле фонарей заднего хода |
| 45 | — | Не используется |
| 46 | 15А** | Мощность автомобиля 2, Мощность автомобиля 3 |
| 47 | 15А** | Мощность автомобиля 1 — мощность PCM (только базовый двигатель) |
| 47 | 20 А** | Мощность автомобиля 1 — мощность PCM (только EcoBoost) |
| 48 | 15А** | Мощность автомобиля - катушки |
| 49 | 10 А** | Зеркала с подогревом |
| 50 | микрореле высокого напряжения | Двигатель вентилятора |
| 51 | микрореле высокого напряжения | Задний стеклоочиститель |
| 52 | микрореле высокого напряжения | Стартер |
| 53 | микрореле высокого напряжения | 3-й ряд сидений с электроприводом |
| 54 | — | Не используется |
| 55 | микрореле высокого напряжения | Реле переднего стеклоочистителя |
| 56 | микрореле высокого напряжения | Обогрев заднего стекла |
| 57 | — | Не используется |
| 58 | — | Не используется |
| 59 | микрореле высокого напряжения | Вспомогательный двигатель вентилятора |
| 60 | микрореле высокого напряжения | Зарядка аккумуляторной батареи прицепа |
| 61 | — | Не используется |
| 62 | Реле Г8ВА | Холодильник |
| 63 | — | Не используется |
| 64 | микрореле высокого напряжения | PCM |
| 65 | Реле Г8ВА | Муфта кондиционера |
| 66 | Реле Г8ВА | Топливный насос |
| * Картриджные предохранители ** Мини-предохранители |
2011
Пассажирский салон
| № | Номинал, Ампер | Защищенные цепи |
|---|---|---|
| 1 | 30A | Драйвер умного стеклоподъемника |
| 2 | 15A | Стоп-сигналы поворота/стоп-сигналы для буксировки прицепа (ТТ) |
| 3 | 15A | Не используется (запасной) |
| 4 | 30A | инвертор постоянного/переменного тока |
| 5 | 10A | Подсветка клавиатуры, блокировка переключения передач с тормозом |
| 6 | 20A | Поворотники |
| 7 | 10A | Фары ближнего света (слева) |
| 8 | 10A | Фары ближнего света (справа) |
| 9 | 15A | Внутреннее освещение, Багажное освещение |
| 10 | 15A | Подсветка, Лампы для луж |
| 11 | 10A | Полный привод (AWD) |
| 12 | 7.5A | Не используется (запасной) |
| 13 | 5A | Клавиатура, переключатель зеркала, модуль памяти, логика DSM, регулируемые педали |
| 14 | 10A | Модуль задней двери с электроприводом, центральный информационный дисплей, SYNC®, модуль глобальной системы позиционирования (GPS), DVD |
| 15 | 10A | Руководитель климат-контроля |
| 16 | 15A | Электронная панель отделки, Экран навигации |
| 17 | 20A | Подача всех электродвигателей блокировки, отпирание задней подъемной двери |
| 18 | 20A | 2-й ряд сидений с электроприводом, подогрев сидений |
| 19 | 25A | Лунная крыша |
| 20 | 15A | Разъем канала передачи данных, сиденье с памятью |
| 21 | 15A | Противотуманные фары, индикатор противотуманных фар |
| 22 | 15A | Парковые фонари |
| 23 | 15A | Фары дальнего света |
| 24 | 20A | Horn |
| 25 | 10A | Лампы спроса/Внутренние лампы, Сиденья с электроприводом складывания |
| 26 | 10A | Комбинация приборов |
| 27 | 20A | Выключатель зажигания |
| 28 | 5A | Радио/навигация |
| 29 | 5A | Комбинация приборов |
| 30 | 5A | Переключатель передач |
| 31 | 10A | Не используется (запасной) |
| 32 | 10A | Модуль управления удерживающими устройствами |
| 33 | 10A | Катушка реле заряда аккумулятора ТТ |
| 34 | 5A | Система курсовой устойчивости, Катушка реле холодильника, Электроусилитель руля |
| 35 | 10A | Датчик угла поворота руля, Система обнаружения заднего хода, Активная система помощи при парковке, Подогрев сиденья, Полный привод, Инвертор постоянного/переменного тока, Камера заднего вида |
| 36 | 5A | Модуль пассивной противоугонной системы |
| 37 | 10A | Не используется (запасной) |
| 38 | 20A | парковые фонари ТТ |
| 39 | 20A | Радио/навигация |
| 40 | 20A | Задние сиденья с подогревом |
| 41 | 15A | Переключатель подсветки, Зеркало с автоматическим затемнением, Люк в крыше, Подсветка настроения |
| 42 | 10A | Не используется (запасной) |
| 43 | 10A | Реле дополнительного климат-контроля, Реле обогревателя заднего стекла, Задний стеклоочиститель |
| 44 | 10A | Не используется (запасной) |
| 45 | 5A | Реле стеклоочистителя, реле климат-контроля |
| 46 | 7.5A | Датчик классификации пассажиров (OCS), индикатор отключения подушки безопасности пассажира (PADI) |
| 47 | Автоматический выключатель 30А | Электрические стеклоподъемники |
| 48 | Полное реле ISO | Дополнительное реле с задержкой |
Моторного отсека
| № | Номинал, Ампер | Защищенные цепи |
|---|---|---|
| 1 | 80A* | Питание панели предохранителей в салоне |
| 2 | 80A* | Питание панели предохранителей в салоне |
| 3 | 30 А* | Контроллер буксирного тормоза прицепа |
| 4 | 30 А* | Передние дворники |
| 5 | 30 А* | Пассажирское сиденье с электроприводом |
| 6 | 20 А* | Розетка (приборная панель) |
| 7 | 30A* | Усилитель |
| 8 | — | Не используется |
| 9 | 40A* | Насос антиблокировочной тормозной системы (ABS) |
| 10 | 30A* | Реле стартера |
| 11 | 30A* | Реле модуля управления силовым агрегатом (PCM) |
| 12 | 20A* | клапан АБС |
| 13 | 20А** | Левая фара с разрядом высокой интенсивности (HID) |
| 14 | 10 А** | Переключатель включения/выключения тормоза (BOO) |
| 15 | 25А** | Задний стеклоочиститель |
| 16 | 20А** | Правая ксеноновая фара |
| 17 | 10 А** | Датчик генератора |
| 18 | 20A* | Задняя розетка |
| 19 | 20A* | Консольная точка питания |
| 20 | 40A* | Задний антиобледенитель |
| 21 | 20A* | Розетка питания консоли (сзади передней консоли) |
| 22 | 20A* | Усилитель сабвуфера |
| 23 | 10 А** | PCM поддерживает питание, вентиляция канистры |
| 24 | 10 А** | Муфта кондиционера |
| 25 | 15А** | Холодильник |
| 26 | 20 А** | Резервное реле |
| 27 | 15А** | Топливное реле (модуль привода топливного насоса, топливный насос) |
| 28 | 80A* | Охлаждающий вентилятор |
| 29 | — | Не используется |
| 30 | 30A* | Заряд АКБ - буксировка прицепа (ТТ) |
| 31 | 40A* | Вспомогательный двигатель вентилятора |
| 32 | 30A* | Мотор сиденья водителя |
| 33 | 30 А* | 3-й ряд сидений с электроприводом |
| 34 | 30 А* | Задняя дверь с электроприводом |
| 35 | 40 А* | Передний вентилятор кондиционера |
| 36 | 10А** | Резервные лампы |
| 37 | 10А** | Запуск/запуск ПКМ |
| 38 | 10А** | резервные лампы ТТ |
| 39 | Диод | Топливный диод |
| 40 | Диод | Встроенный пусковой диод одним касанием |
| 41 | Реле Г8ВА | парковая лампа ТТ |
| 42 | Реле Г8ВА | стоп-сигнал TT (левый) |
| 43 | Реле Г8ВА | стоп-сигнал TT (правый) |
| 44 | Реле Г8ВА | Реле фонарей заднего хода |
| 45 | — | Не используется |
| 46 | 15А** | Мощность автомобиля 2, Мощность автомобиля 3 |
| 47 | 20А** | Мощность автомобиля 1 - мощность РСМ |
| 48 | 15 А** | Питание автомобиля - катушки на вилках |
| 49 | 10А** | Зеркала с подогревом |
| 50 | микрореле высокого напряжения | Двигатель вентилятора |
| 51 | микрореле высокого напряжения | Задний стеклоочиститель |
| 52 | микрореле высокого напряжения | Стартер |
| 53 | микрореле высокого напряжения | 3-й ряд сидений с электроприводом |
| 54 | — | Не используется |
| 55 | микрореле высокого напряжения | Реле переднего стеклоочистителя |
| 56 | микрореле высокого напряжения | Обогрев заднего стекла |
| 57 | — | Не используется |
| 58 | — | Не используется |
| 59 | микрореле высокого напряжения | Вспомогательный двигатель вентилятора |
| 60 | микрореле высокого напряжения | заряд батареи ТТ |
| 61 | — | Не используется |
| 62 | Реле Г8ВА | Холодильник |
| 63 | — | Не используется |
| 64 | микрореле высокого напряжения | PCM |
| 65 | Реле Г8ВА | Муфта кондиционера |
| 66 | Реле Г8ВА | Топливный насос |
| * Картриджные предохранители ** Мини-предохранители |
2012
Пассажирский салон
| № | Номинал, Ампер | Защищенные цепи |
|---|---|---|
| 1 | 30A | Драйвер умного стеклоподъемника |
| 2 | 15A | Стоп-сигналы поворота/стоп-сигналы для буксировки прицепа (ТТ) |
| 3 | 15A | Не используется (запасной) |
| 4 | 30A | инвертор постоянного/переменного тока |
| 5 | 10A | Подсветка клавиатуры, блокировка переключения передач с тормозом |
| 6 | 20A | Поворотники |
| 7 | 10A | Фары ближнего света (левые) |
| 8 | 10A | Фары ближнего света (правые) |
| 9 | 15A | Внутреннее освещение, Багажное освещение |
| 10 | 15A | Подсветка, Лампы для луж |
| 11 | 10A | Полный привод (AWD) |
| 12 | 7.5A | Не используется (запасной) |
| 13 | 5A | Клавиатура, переключатель зеркала, модуль памяти, логика DSM, регулируемые педали |
| 14 | 10A | Модуль задней двери с электроприводом, центральный информационный дисплей, SYNC®, модуль глобальной системы позиционирования (GPS), DVD |
| 15 | 10A | Руководитель климат-контроля |
| 16 | 15A | Электронная панель отделки, Экран навигации |
| 17 | 20A | Подача всех электродвигателей блокировки, отпирание задней подъемной двери |
| 18 | 20A | 2-й ряд сидений с электроприводом, подогрев сидений |
| 19 | 25A | Лунная крыша |
| 20 | 15A | Разъем канала передачи данных, сиденье с памятью |
| 21 | 15A | Противотуманные фары, индикатор противотуманных фар |
| 22 | 15A | Парковые фонари |
| 23 | 15A | Фары дальнего света |
| 24 | 20A | Horn |
| 25 | 10A | Лампы спроса/Внутренние лампы, Сиденья с электроприводом складывания |
| 26 | 10A | Комбинация приборов |
| 27 | 20A | Выключатель зажигания |
| 28 | 5A | Радио/навигация |
| 29 | 5A | Комбинация приборов |
| 30 | 5A | Переключатель передач |
| 31 | 10A | Не используется (запасной) |
| 32 | 10A | Модуль управления удерживающими устройствами |
| 33 | 10A | Катушка реле заряда аккумулятора ТТ |
| 34 | 5A | Система курсовой устойчивости, Катушка реле холодильника, Электроусилитель руля |
| 35 | 10A | Датчик угла поворота руля, Система обнаружения заднего хода, Активная система помощи при парковке, Сиденье с подогревом, Полный привод, Инвертор постоянного/переменного тока, Камера заднего вида |
| 36 | 5A | Модуль пассивной противоугонной системы |
| 37 | 10A | Не используется (запасной) |
| 38 | 20A | парковые фонари ТТ |
| 39 | 20A | Радио/навигация |
| 40 | 20A | Задние сиденья с подогревом |
| 41 | 15A | Переключатель подсветки, Зеркало с автоматическим затемнением, Люк в крыше, Подсветка настроения |
| 42 | 10A | Не используется (запасной) |
| 43 | 10A | Реле дополнительного климат-контроля, Реле обогревателя заднего стекла, Задний стеклоочиститель |
| 44 | 10A | Не используется (запасной) |
| 45 | 5A | Реле стеклоочистителя, реле климат-контроля |
| 46 | 7.5A | Датчик классификации пассажиров (OCS), индикатор отключения подушки безопасности пассажира (PADI) |
| 47 | Автоматический выключатель 30А | Электрические стеклоподъемники |
| 48 | Полное реле ISO | Дополнительное реле с задержкой |
Моторного отсека
| № | Номинал, Ампер | Защищенные цепи |
|---|---|---|
| 1 | 80A* | Питание панели предохранителей в салоне |
| 2 | 80A* | Питание панели предохранителей в салоне |
| 3 | 30A* | Контроллер буксирного тормоза прицепа |
| 4 | 30A* | Передние дворники |
| 5 | 30A* | Пассажирское сиденье с электроприводом |
| 6 | 20A* | Розетка (приборная панель) |
| 7 | 30A* | Усилитель |
| 8 | — | Не используется |
| 9 | 40A* | Насос антиблокировочной тормозной системы (ABS) |
| 10 | 30A* | Реле стартера |
| 11 | 30A* | Реле модуля управления силовым агрегатом (PCM) |
| 12 | 20A* | клапан АБС |
| 13 | 20А** | Левая фара с разрядом высокой интенсивности (HID) |
| 14 | 10А** | Переключатель включения/выключения тормоза (BOO) |
| 15 | 25А** | Задний стеклоочиститель |
| 16 | 20А** | Правая ксеноновая фара |
| 17 | 10А** | Датчик генератора |
| 18 | 20 А* | Задняя розетка |
| 19 | 20 А* | Консольная точка питания |
| 20 | 40 А* | Задний антиобледенитель |
| 21 | 20 А* | Розетка питания консоли (сзади передней консоли) |
| 22 | — | Не используется |
| 23 | 10А** | PCM поддерживает питание, вентиляция канистры |
| 24 | 10А** | Муфта кондиционера |
| 25 | 15 А** | Холодильник |
| 26 | 20А** | Резервное реле |
| 27 | 15 А** | Топливное реле (модуль привода топливного насоса, топливный насос) |
| 28 | 80A* | Охлаждающий вентилятор |
| 29 | — | Не используется |
| 30 | 30 А* | Заряд АКБ - буксировка прицепа (ТТ) |
| 31 | 40 А* | Вспомогательный двигатель вентилятора |
| 32 | 30 А* | Мотор сиденья водителя |
| 33 | 30 А* | 3-й ряд сидений с электроприводом |
| 34 | 30 А* | Задняя дверь с электроприводом |
| 35 | 40 А* | Передний вентилятор кондиционера |
| 36 | 10А** | Резервные лампы |
| 37 | 10А** | Запуск/запуск ПКМ |
| 38 | 10А** | резервные лампы ТТ |
| 39 | Диод | Топливный диод |
| 40 | Диод | Встроенный пусковой диод одним касанием |
| 41 | Реле Г8ВА | парковая лампа ТТ |
| 42 | Реле Г8ВА | стоп-сигнал TT (левый) |
| 43 | Реле Г8ВА | стоп-сигнал TT (правый) |
| 44 | Реле Г8ВА | Реле фонарей заднего хода |
| 45 | — | Не используется |
| 46 | 15А** | Мощность автомобиля 2, Мощность автомобиля 3 |
| 47 | 20А** | Мощность автомобиля 1 - мощность РСМ |
| 48 | 15А** | Питание автомобиля - катушки на вилках |
| 49 | 10А** | Зеркала с подогревом |
| 50 | микрореле высокого напряжения | Двигатель вентилятора |
| 51 | микрореле высокого напряжения | Задний стеклоочиститель |
| 52 | микрореле высокого напряжения | Стартер |
| 53 | микрореле высокого напряжения | 3-й ряд сидений с электроприводом |
| 54 | — | Не используется |
| 55 | микрореле высокого напряжения | Реле переднего стеклоочистителя |
| 56 | микрореле высокого напряжения | Обогрев заднего стекла |
| 57 | — | Не используется |
| 58 | — | Не используется |
| 59 | микрореле высокого напряжения | Вспомогательный двигатель вентилятора |
| 60 | микрореле высокого напряжения | заряд батареи ТТ |
| 61 | — | Не используется |
| 62 | Реле Г8ВА | Холодильник |
| 63 | — | Не используется |
| 64 | микрореле высокого напряжения | PCM |
| 65 | Реле Г8ВА | Муфта кондиционера |
| 66 | Реле Г8ВА | Топливный насос |
| * Картриджные предохранители ** Мини-предохранители |
