Предохранители и реле Ford Flex (2013-2019)
Схемы относятся к указанным годам и вариантам Ford Flex (2013-2019). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Ford.
Оглавление

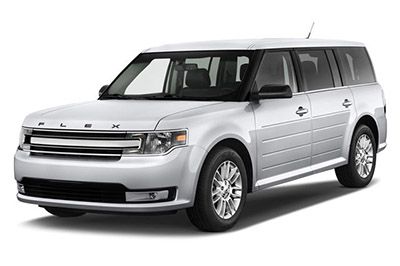

Схема предохранителей Ford Flex 2013-2019
Предохранители прикуривателя (розетка) в Ford Flex предохранители №6 (с 2016 года: розетка центральной консоли), №9 (розетка консоли 2-го ряда), №17 (розетка питания 110 В переменного тока), №20 (розетка внутри корзины), №21 (розетка питания приборной панели). / прикуривателя) и №27 (грузовая розетка) в блоке предохранителей моторного отсека.
Расположение блока предохранителей
Расположение блока предохранителей

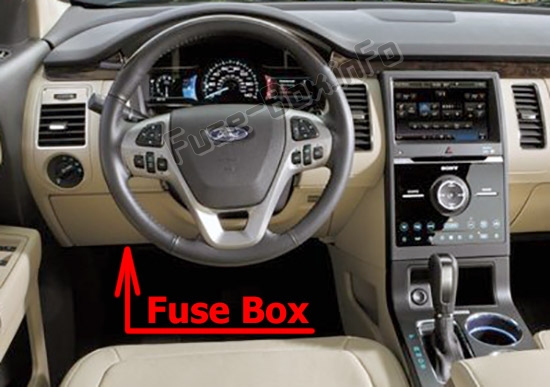

Пассажирский салон
Панель предохранителей расположена под панелью приборов слева от рулевого колеса.

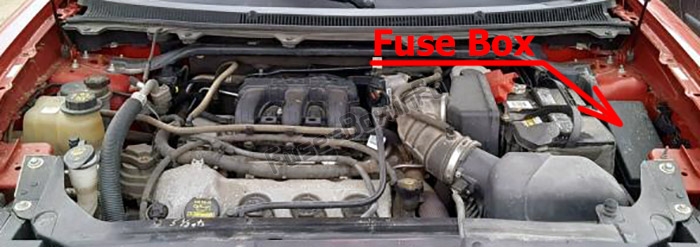

Моторного отсека
Распределительная коробка расположена в моторном отсеке.
Схемы блока предохранителей
Схемы блока предохранителей
2013

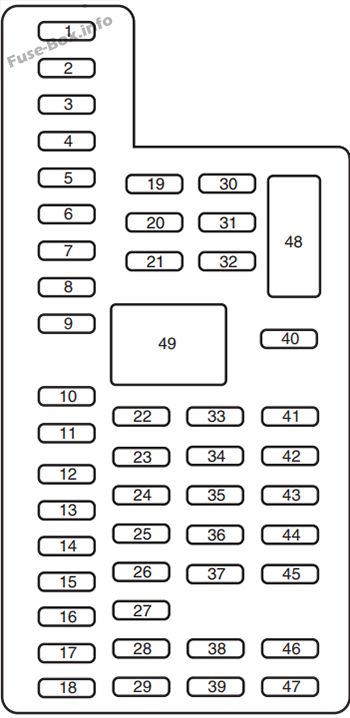

Пассажирский салон
| № | Номинал, Ампер | Защищенные компоненты |
|---|---|---|
| 1 | 30A | Переднее окно со стороны водителя |
| 2 | 15A | Сиденье с памятью, второй ряд сидений |
| 3 | 30A | Не используется (запасной) |
| 4 | 10A | Реле энергосбережения (внутренние аварийные лампы и электропитание сидений) |
| 5 | 20A | Умный усилитель |
| 6 | 5A | Не используется (запасной) |
| 7 | 7.5A | Переключатель зеркал с электроприводом, модуль двери водителя, модуль сиденья водителя, клавиатура |
| 8 | 10A | Задняя дверь с электроприводом |
| 9 | 10A | SYNC®, электронная отделочная панель, модуль радиоприемопередатчика |
| 10 | 10A | Реле работы/вспомогательного оборудования, реле электродвигателя переднего стеклоочистителя |
| 11 | 10A | Интеллектуальный модуль доступа, проекционный дисплей |
| 12 | 15A | Внутреннее освещение, Лампы для луж, Подсветка |
| 13 | 15A | Правые указатели поворота |
| 14 | 15A | Левые поворотники |
| 15 | 15A | Центральный стоп-сигнал, фонарь заднего хода |
| 16 | 10A | Ближний свет фар пугает) |
| 17 | 10A | Фары ближнего света (левые) |
| 18 | 10A | Сиденья третьего ряда с электроприводом, индикатор работы кнопки запуска, подсветка клавиатуры, блокировка переключения передач, пробуждение модуля управления силовым агрегатом, противоугонная система |
| 19 | 20A | Не используется (запасной) |
| 20 | 20A | Замки |
| 21 | 10A | Не используется (запасной) |
| 22 | 20A | Реле звукового сигнала |
| 23 | 15A | Модуль управления рулевым колесом, Комбинация приборов |
| 24 | 15A | Разъем канала передачи данных, модуль управления на рулевом колесе |
| 25 | 15A | Разблокировка задней двери |
| 26 | 5A | Замок зажигания, кнопка запуска |
| 27 | 20A | Интеллектуальный модуль доступа |
| 28 | 15A | Не используется (запасной) |
| 29 | 20A | Радио, Модуль глобальной системы позиционирования |
| 30 | 15A | Передние габаритные огни, Реле буксировки прицепа для габаритных огней, Передние боковые габариты |
| 31 | 5A | Контроллер буксировки прицепа |
| 32 | 15A | Переключатель и двигатель стеклоподъемника водителя, выключатели блокировки, люк в крыше, розетка переменного тока 110 В, внутреннее зеркало заднего вида |
| 33 | 10A | Не используется (запасной) |
| 34 | 10A | Монитор слепых зон, подогрев сидений 2-го ряда, система обнаружения заднего хода, камера заднего вида |
| 35 | 5A | Проекционный дисплей, датчик влажности климат-контроля |
| 36 | 10A | Не используется (запасной) |
| 37 | 10A | Холодильник |
| 38 | 10A | Переключатель стеклоподъемника переднего пассажира |
| 39 | 15A | Фары дальнего света |
| 40 | 10A | Задние габаритные огни, Освещение номерного знака |
| 41 | 7.5A | Система классификации пассажиров, модуль управления системами пассивной безопасности |
| 42 | 5A | Не используется (запасной) |
| 43 | 10A | Не используется (запасной) |
| 44 | 10A | Не используется (запасной) |
| 45 | 5A | Не используется (запасной) |
| 46 | 10A | Модуль климат-контроля |
| 47 | 15A | Противотуманные фары, индикатор противотуманных фар, передние поворотники №2 |
| 48 | Автоматический выключатель 30А | Электростеклоподъемник переднего пассажира, Электростеклоподъемники сзади |
| 49 | Дополнительное реле с задержкой | Модуль управления кузовом |

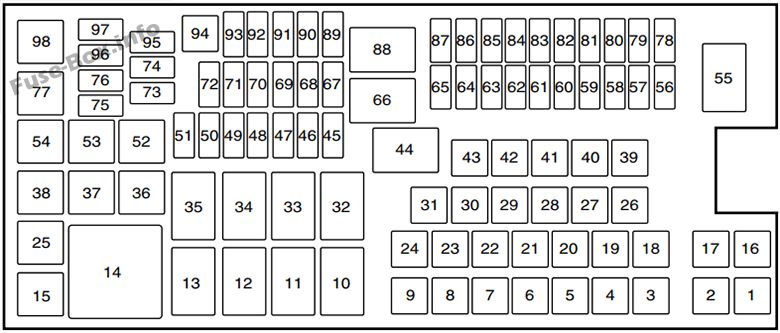

Моторного отсека
| № | Номинал, Ампер | Защищенные компоненты |
|---|---|---|
| 1 | 40 А** | Реле вентилятора 2 |
| 2 | 40 А** | Реле вентилятора 1 |
| 3 | 30А** | Модуль управления тормозами прицепа |
| 4 | 30А** | Стеклоочистители, насос омывателя |
| 5 | 50А** | Насос антиблокировочной тормозной системы |
| 6 | — | Не используется |
| 7 | 30А** | Задняя дверь с электроприводом |
| 8 | 20А** | Люк |
| 9 | 20А** | Розетка питания консоли 2-го ряда |
| 10 | — | Не используется |
| 11 | — | Не используется |
| 12 | — | Не используется |
| 13 | — | Не используется |
| 14 | — | Не используется |
| 15 | — | Не используется |
| 16 | — | Не используется |
| 17 | 30А** | Розетка 110 В переменного тока |
| 18 | 40 А** | Двигатель переднего вентилятора |
| 19 | 30А** | Пусковой двигатель |
| 20 | 20А** | Внутренняя точка питания бункера |
| 21 | 20А** | Розетка на приборной панели / прикуриватель |
| 22 | 30А** | Модуль сиденья 3-го ряда |
| 23 | 30А** | Сиденье водителя с электроприводом, модуль памяти |
| 24 | 30А** | Зарядка аккумуляторной батареи прицепа |
| 25 | — | Не используется |
| 26 | 40 А** | Обогрев заднего стекла, Обогрев зеркал |
| 27 | 20А** | Грузовая силовая установка |
| 28 | 30А** | Передние сиденья с подогревом/охлаждением |
| 29 | 20А** | Передние сиденья с подогревом |
| 30 | 20А** | Задние сиденья с подогревом |
| 31 | 25А** | Электронное реле вентилятора 3 |
| 32 | — | Не используется |
| 33 | — | Не используется |
| 34 | — | Не используется |
| 35 | — | Не используется |
| 36 | — | Не используется |
| 37 | — | Не используется |
| 38 | — | Не используется |
| 39 | 30А** | Вспомогательный двигатель вентилятора |
| 40 | — | Не используется |
| 41 | — | Не используется |
| 42 | 30А** | Пассажирское сиденье с электроприводом |
| 43 | 20А** | Клапаны антиблокировочной тормозной системы |
| 44 | — | Не используется |
| 45 | 5A* | Датчик дождя |
| 46 | 5A* | Соленоид вентиляции адсорбера (двигатели EcoBoost) |
| 47 | 15A* | Насос омывателя |
| 48 | 10 А* | Передние парковочные фонари |
| 49 | — | Не используется |
| 50 | 10 А* | Зеркала с подогревом |
| 51 | 5A* | Модуль управления силовым агрегатом — монитор мощности форсунки (двигатели без EcoBoost) |
| 52 | — | Не используется |
| 53 | — | Не используется |
| 54 | — | Не используется |
| 55 | — | Не используется |
| 56 | 30A* | Форсунки, реле топливного насоса |
| 57 | 20A* | Левая газоразрядная фара высокой интенсивности |
| 58 | 10 А* | Датчик генератора |
| 59 | 10 А* | Выключатель тормоза |
| 60 | 10 А* | Фонари заднего хода прицепа |
| 61 | — | Не используется |
| 62 | 10 А* | Муфта кондиционера |
| 63 | 15A* | Буксирные/поворотные огни прицепа |
| 64 | 15A* | Задние дворники |
| 65 | — | Не используется |
| 66 | — | Не используется |
| 67 | 20A* | Мощность автомобиля № 2 — нагреватель кислородного датчика, датчик массового расхода воздуха, электромагнитный клапан изменения фаз газораспределения, соленоид вентиляции адсорбера, соленоид продувки адсорбера |
| 68 | 20A* | Мощность автомобиля №4 (катушки зажигания) |
| 69 | 20A* | Мощность автомобиля №1 (PCM) |
| 70 | 15A* | Мощность автомобиля № 3 (катушка) — реле муфты кондиционера, реле управления вентилятором, регулируемый компрессор кондиционера, прогрев вспомогательной трансмиссии, управление турбонаддувом с управлением заслонкой, электронный перепускной клапан компрессора (для турбонагнетателя), модуль полного привода , Нагреватель принудительной вентиляции картера |
| 71 | — | Не используется |
| 72 | — | Не используется |
| 73 | — | Не используется |
| 74 | — | Не используется |
| 75 | — | Не используется |
| 76 | — | Не используется |
| 77 | — | Не используется |
| 78 | 20A* | Правая газоразрядная фара высокой интенсивности |
| 79 | 10 А* | Адаптивный круиз-контроль |
| 80 | — | Не используется |
| 81 | — | Не используется |
| 82 | 15A* | Задний омыватель |
| 83 | — | Не используется |
| 84 | 20A* | Парковочные фонари для прицепа |
| 85 | — | Не используется |
| 86 | 5A* | Модуль управления силовым агрегатом — поддерживающая мощность, реле модуля управления силовым агрегатом, соленоид вентиляции адсорбера (двигатели без EcoBoost) |
| 87 | 5A* | Запустить/запустить |
| 88 | — | Не используется |
| 89 | 10 А* | Модуль антиблокировочной тормозной системы |
| 90 | 10 А* | Запуск/запуск модуля управления силовым агрегатом |
| 91 | 10 А* | Адаптивный круиз-контроль |
| 92 | 5A* | Катушка реле переднего вентилятора, модуль усилителя руля |
| 93 | 5A* | Дополнительный вентилятор, Обогреватель заднего стекла, Реле заряда аккумуляторной батареи |
| 94 | 30А** | Запуск/запуск модуля управления кузовным оборудованием |
| 95 | 5A* | Переключатель стеклоподъемника переднего пассажира |
| 96 | — | Не используется |
| 97 | — | Не используется |
| 98 | — | Не используется |
| * Мини-предохранители ** Картриджные предохранители |
2014
Пассажирский салон
| № | Номинал, Ампер | Защищенные компоненты |
|---|---|---|
| 1 | 30A | Переднее окно со стороны водителя |
| 2 | 15A | Сиденье с памятью, второй ряд сидений |
| 3 | 30A | Не используется (запасной) |
| 4 | 10A | Реле энергосбережения (внутренние аварийные лампы и электропитание сидений) |
| 5 | 20A | Умный усилитель |
| 6 | 5A | Не используется (запасной) |
| 7 | 7,5 А | Переключатель зеркал с электроприводом, модуль двери водителя, модуль сиденья водителя, клавиатура |
| 8 | 10A | Задняя дверь с электроприводом |
| 9 | 10A | SYNC, электронная отделочная панель, модуль радиоприемопередатчика |
| 10 | 10A | Реле работы/вспомогательного оборудования, реле электродвигателя переднего стеклоочистителя |
| 11 | 10A | Интеллектуальный модуль доступа, проекционный дисплей |
| 12 | 15A | Внутреннее освещение, Лампы для луж, Подсветка |
| 13 | 15A | Правые указатели поворота |
| 14 | 15A | Левые поворотники |
| 15 | 15A | Центральный стоп-сигнал, фонарь заднего хода |
| 16 | 10A | Ближний свет фар пугает) |
| 17 | 10A | Фары ближнего света (левые) |
| 18 | 10A | Сиденья третьего ряда с электроприводом, индикатор работы кнопки запуска, подсветка клавиатуры, блокировка переключения передач, пробуждение модуля управления силовым агрегатом, противоугонная система |
| 19 | 20A | Не используется (запасной) |
| 20 | 20A | Замки |
| 21 | 10A | Не используется (запасной) |
| 22 | 20A | Реле звукового сигнала |
| 23 | 15A | Модуль управления рулевым колесом, Комбинация приборов |
| 24 | 15A | Разъем канала передачи данных, модуль управления на рулевом колесе |
| 25 | 15A | Разблокировка задней двери |
| 26 | 5A | Замок зажигания, кнопка запуска |
| 27 | 20A | Интеллектуальный модуль доступа |
| 28 | 15A | Не используется (запасной) |
| 29 | 20A | Радио, Модуль глобальной системы позиционирования |
| 30 | 15A | Передние габаритные огни, Реле буксировки прицепа для габаритных огней, Передние боковые габариты |
| 31 | 5A | Контроллер буксировки прицепа |
| 32 | 15A | Переключатель и двигатель стеклоподъемника водителя, выключатели блокировки, люк в крыше, розетка переменного тока 110 В, внутреннее зеркало заднего вида |
| 33 | 10A | Не используется (запасной) |
| 34 | 10A | Монитор слепых зон, подогрев сидений 2-го ряда, система обнаружения заднего хода, камера заднего вида |
| 35 | 5A | Проекционный дисплей, датчик влажности климат-контроля |
| 36 | 10A | Не используется (запасной) |
| 37 | 10A | Холодильник |
| 38 | 10A | Переключатель стеклоподъемника переднего пассажира |
| 39 | 15A | Фары дальнего света |
| 40 | 10A | Задние габаритные огни, Освещение номерного знака |
| 41 | 7.5A | Система классификации пассажиров, модуль управления системами пассивной безопасности |
| 42 | 5A | Не используется (запасной) |
| 43 | 10A | Не используется (запасной) |
| 44 | 10A | Не используется (запасной) |
| 45 | 5A | Не используется (запасной) |
| 46 | 10A | Модуль климат-контроля |
| 47 | 15A | Противотуманные фары, индикатор противотуманных фар, передние поворотники №2 |
| 48 | Автоматический выключатель 30А | Электростеклоподъемник переднего пассажира, Электростеклоподъемники сзади |
| 49 | Дополнительное реле с задержкой | Модуль управления кузовом |
Моторного отсека
| № | Номинал, Ампер | Защищенные компоненты |
|---|---|---|
| 1 | 40А** | Реле вентилятора 2 |
| 2 | 40А** | Реле вентилятора 1 |
| 3 | 30 А** | Модуль управления тормозами прицепа |
| 4 | 30А** | Стеклоочистители, насос омывателя |
| 5 | 50А** | Насос антиблокировочной тормозной системы |
| 6 | — | Не используется |
| 7 | 30А** | Задняя дверь с электроприводом |
| 8 | 20А** | Люк |
| 9 | 20А** | Розетка питания консоли 2-го ряда |
| 10 | — | Реле сидений с электроприводом 3-го ряда |
| 11 | — | Реле обогрева заднего стекла |
| 12 | — | Реле заряда аккумуляторной батареи прицепа |
| 13 | — | Реле стартера |
| 14 | — | Реле вентилятора охлаждения №2 |
| 15 | — | Топливное реле |
| 16 | — | Не используется |
| 17 | 30А** | Розетка 110 В переменного тока |
| 18 | 40А** | Двигатель переднего вентилятора |
| 19 | 30А** | Пусковой двигатель |
| 20 | 20А** | Внутренняя точка питания бункера |
| 21 | 20А** | Розетка на приборной панели / прикуриватель |
| 22 | 30А** | Модуль сиденья 3-го ряда |
| 23 | 30А** | Сиденье водителя с электроприводом, модуль памяти |
| 24 | 30А** | Зарядка аккумулятора прицепа |
| 25 | — | Не используется |
| 26 | 40А** | Обогрев заднего стекла, Обогрев зеркал |
| 27 | 20А** | Грузовая силовая установка |
| 28 | 30А** | Передние сиденья с подогревом/охлаждением |
| 29 | 20А** | Передние сиденья с подогревом |
| 30 | 20А** | Задние сиденья с подогревом |
| 31 | 25А** | Электронное реле вентилятора 3 |
| 32 | — | Реле дополнительного вентилятора |
| 33 | — | Реле вентилятора охлаждения №1 |
| 34 | — | Реле переднего вентилятора |
| 35 | — | Реле вентилятора охлаждения (последовательное) |
| 36 | — | Не используется |
| 37 | — | Реле правых стоп-сигналов/поворотников буксировщика прицепа |
| 38 | — | Реле фонарей заднего хода прицепа |
| 39 | 30А** | Вспомогательный двигатель вентилятора |
| 40 | — | Не используется |
| 41 | — | Не используется |
| 42 | 30А** | Пассажирское сиденье с электроприводом |
| 43 | 20А** | Клапаны антиблокировочной тормозной системы |
| 44 | — | Реле омывателя ветрового стекла |
| 45 | 5A* | Датчик дождя |
| 46 | 5A* | Соленоид вентиляции адсорбера (двигатели EcoBoost) |
| 47 | 15 А* | Насос омывателя |
| 48 | 10 А* | Передние парковочные фонари |
| 49 | — | Не используется |
| 50 | 10 А* | Зеркала с подогревом |
| 51 | 5A* | Модуль управления силовым агрегатом — монитор мощности форсунки (двигатели без EcoBoost) |
| 52 | — | Не используется |
| 53 | — | Реле левого стоп-сигнала/поворотника прицепа-буксировщика |
| 54 | — | Не используется |
| 55 | — | Реле дворников |
| 56 | 30A* | Форсунки, реле топливного насоса |
| 57 | 20A* | Левая газоразрядная фара высокой интенсивности |
| 58 | 10 А* | Датчик генератора |
| 59 | 10 А* | Выключатель тормоза |
| 60 | 10 А* | Фонари заднего хода прицепа |
| 61 | — | Не используется |
| 62 | 10 А* | Муфта кондиционера |
| 63 | 15 А* | Буксирные/поворотные огни прицепа |
| 64 | 15 А* | Задние дворники |
| 65 | — | Не используется |
| 66 | — | Модуль управления силовым агрегатом — реле питания автомобиля |
| 67 | 20A* | Мощность автомобиля № 2 — нагреватель кислородного датчика, датчик массового расхода воздуха, электромагнитный клапан изменения фаз газораспределения, соленоид вентиляции адсорбера, соленоид продувки адсорбера |
| 68 | 20A* | Мощность автомобиля №4 (катушки зажигания) |
| 69 | 20A* | Мощность автомобиля №1 (PCM) |
| 70 | 15 А* | Мощность автомобиля № 3 (катушка) - Реле муфты кондиционера, Реле управления вентилятором, Регулируемый компрессор кондиционера, Прогрев вспомогательной трансмиссии, Управление перепускным клапаном турбонаддува, Электронный перепускной клапан компрессора (для турбонагнетателя), Модуль полного привода, Нагреватель принудительной вентиляции картера |
| 71 | — | Не используется |
| 72 | — | Не используется |
| 73 | — | Не используется |
| 74 | — | Не используется |
| 75 | — | Не используется |
| 76 | — | Не используется |
| 77 | — | Реле габаритных огней прицепа |
| 78 | 20A* | Правая газоразрядная фара высокой интенсивности |
| 79 | 10 А* | Адаптивный круиз-контроль |
| 80 | — | Не используется |
| 81 | — | Не используется |
| 82 | 15 А* | Задний омыватель |
| 83 | — | Не используется |
| 84 | 20A* | Парковочные фонари для прицепа |
| 85 | — | Не используется |
| 86 | 5A* | Модуль управления силовым агрегатом — поддерживающая мощность, реле модуля управления силовым агрегатом, соленоид вентиляции адсорбера (двигатели без EcoBoost) |
| 87 | 5A* | Запустить/запустить |
| 88 | — | Реле запуска/запуска |
| 89 | 10 А* | Модуль антиблокировочной тормозной системы |
| 90 | 10 А* | Запуск/запуск модуля управления силовым агрегатом |
| 91 | 10 А* | Адаптивный круиз-контроль |
| 92 | 5A* | Катушка реле переднего вентилятора, модуль усилителя руля |
| 93 | 5A* | Дополнительный вентилятор, Обогреватель заднего стекла, Реле заряда аккумуляторной батареи |
| 94 | 30А** | Запуск/запуск модуля управления кузовным оборудованием |
| 95 | 5A* | Переключатель стеклоподъемника переднего пассажира |
| 96 | — | Не используется |
| 97 | — | Не используется |
| 98 | — | Реле муфты кондиционера |
| * Мини-предохранители ** Картриджные предохранители |
2015
Пассажирский салон
| № | Номинал, Ампер | Защищенные компоненты |
|---|---|---|
| 1 | 30A | Переднее окно со стороны водителя |
| 2 | 15A | Сиденье с памятью, второй ряд сидений |
| 3 | 30A | Переднее окно со стороны пассажира |
| 4 | 10A | Реле энергосбережения (внутренние аварийные лампы и электропитание сидений) |
| 5 | 20A | Умный усилитель |
| 6 | 5A | Не используется (запасной) |
| 7 | 7.5A | Переключатель зеркал с электроприводом, модуль двери водителя, модуль сиденья водителя, клавиатура |
| 8 | 10A | Задняя дверь с электроприводом |
| 9 | 10A | SYNC, электронная отделочная панель, модуль радиоприемопередатчика |
| 10 | 10A | Реле работы/вспомогательного оборудования, реле электродвигателя переднего стеклоочистителя |
| 11 | 10A | Интеллектуальный модуль доступа, проекционный дисплей |
| 12 | 15A | Внутреннее освещение, Лампы для луж, Подсветка |
| 13 | 15A | Правые указатели поворота |
| 14 | 15A | Левые поворотники |
| 15 | 15A | Центральный стоп-сигнал, фонарь заднего хода |
| 16 | 10A | Фары ближнего света (правые) |
| 17 | 10A | Фары ближнего света (левые) |
| 18 | 10A | Сиденья третьего ряда с электроприводом, индикатор работы кнопки запуска, подсветка клавиатуры, блокировка переключения передач, пробуждение модуля управления силовым агрегатом, противоугонная система |
| 19 | 20A | Не используется (запасной) |
| 20 | 20A | Замки |
| 21 | 10A | Не используется (запасной) |
| 22 | 20A | Реле звукового сигнала |
| 23 | 15A | Модуль управления рулевым колесом, Комбинация приборов |
| 24 | 15A | Разъем канала передачи данных, модуль управления на рулевом колесе |
| 25 | 15A | Разблокировка задней двери |
| 26 | 5A | Замок зажигания, кнопка запуска |
| 27 | 20A | Интеллектуальный модуль доступа |
| 28 | 15A | Не используется (запасной) |
| 29 | 20A | Радио, Модуль глобальной системы позиционирования |
| 30 | 15A | Передние габаритные огни, Реле буксировки прицепа для габаритных огней, Передние боковые габариты |
| 31 | 5A | Контроллер буксировки прицепа |
| 32 | 15A | Переключатель и двигатель стеклоподъемника водителя, выключатели блокировки, люк в крыше, розетка переменного тока 110 В, внутреннее зеркало заднего вида |
| 33 | 10A | Не используется (запасной) |
| 34 | 10A | Монитор слепых зон, подогрев сидений 2-го ряда, система обнаружения заднего хода, камера заднего вида |
| 35 | 5A | Проекционный дисплей, датчик влажности климат-контроля |
| 36 | 10A | Рулевое колесо с подогревом |
| 37 | 10A | Холодильник |
| 38 | 10A | Переключатель стеклоподъемника переднего пассажира |
| 39 | 15A | Фары дальнего света |
| 40 | 10A | Задние габаритные огни, Освещение номерного знака |
| 41 | 7.5A | Система классификации пассажиров, модуль управления системами пассивной безопасности |
| 42 | 5A | Не используется (запасной) |
| 43 | 10A | Не используется (запасной) |
| 44 | 10A | Не используется (запасной) |
| 45 | 5A | Не используется (запасной) |
| 46 | 10A | Модуль климат-контроля |
| 47 | 15A | Противотуманные фары, индикатор противотуманных фар, передние поворотники №2 |
| 48 | Автоматический выключатель 30А | Электростеклоподъемник переднего пассажира, Электростеклоподъемники сзади |
| 49 | Дополнительное реле с задержкой | Модуль управления кузовом |
Моторного отсека
| № | Номинал, Ампер | Защищенные компоненты |
|---|---|---|
| 1 | 40А** | Реле вентилятора 2 |
| 2 | 40А** | Реле вентилятора 1 |
| 3 | 30А** | Модуль управления тормозами прицепа |
| 4 | 30А** | Стеклоочистители, насос омывателя |
| 5 | 50А** | Насос антиблокировочной тормозной системы |
| 6 | — | Не используется |
| 7 | 30А** | Задняя дверь с электроприводом |
| 8 | 20А** | Люк |
| 9 | 20А** | Розетка питания консоли 2-го ряда |
| 10 | — | Реле сидений с электроприводом 3-го ряда |
| 11 | — | Реле обогрева заднего стекла |
| 12 | — | Реле заряда аккумуляторной батареи прицепа |
| 13 | — | Реле стартера |
| 14 | — | Реле вентилятора охлаждения №2 |
| 15 | — | Топливное реле |
| 16 | — | Не используется |
| 17 | 30А** | Розетка 110 В переменного тока |
| 18 | 40А** | Двигатель переднего вентилятора |
| 19 | 30А** | Пусковой двигатель |
| 20 | 20А** | Внутренняя точка питания бункера |
| 21 | 20А** | Розетка на приборной панели / прикуриватель |
| 22 | 30А** | Модуль сиденья 3-го ряда |
| 23 | 30А** | Сиденье водителя с электроприводом, модуль памяти |
| 24 | 30А** | Зарядка аккумулятора прицепа |
| 25 | — | Не используется |
| 26 | 40А** | Обогрев заднего стекла, Обогрев зеркал |
| 27 | 20А** | Грузовая силовая установка |
| 28 | 30А** | Передние сиденья с подогревом/охлаждением |
| 29 | 20А** | Передние сиденья с подогревом |
| 30 | 20А** | Задние сиденья с подогревом |
| 31 | 25А** | Электронное реле вентилятора 3 |
| 32 | — | Реле дополнительного вентилятора |
| 33 | — | Реле вентилятора охлаждения №1 |
| 34 | — | Реле переднего вентилятора |
| 35 | — | Реле вентилятора охлаждения (последовательное) |
| 36 | — | Не используется |
| 37 | — | Реле правых стоп-сигналов/поворотников буксировщика прицепа |
| 38 | — | Реле фонарей заднего хода прицепа |
| 39 | 30А** | Вспомогательный двигатель вентилятора |
| 40 | — | Не используется |
| 41 | — | Не используется |
| 42 | 30А** | Пассажирское сиденье с электроприводом |
| 43 | 20А** | Клапаны антиблокировочной тормозной системы |
| 44 | — | Реле омывателя ветрового стекла |
| 45 | 5A* | Датчик дождя |
| 46 | 5A* | Соленоид вентиляции адсорбера (двигатели EcoBoost) |
| 47 | 15 А* | Насос омывателя |
| 48 | 10 А* | Передние парковочные фонари |
| 49 | — | Не используется |
| 50 | 10 А* | Зеркала с подогревом |
| 51 | 5A* | Модуль управления силовым агрегатом — монитор мощности форсунки (двигатели без EcoBoost) |
| 52 | — | Не используется |
| 53 | — | Реле левого стоп-сигнала/поворотника прицепа-буксировщика |
| 54 | — | Не используется |
| 55 | — | Реле дворников |
| 56 | 30A* | Форсунки, реле топливного насоса |
| 57 | 20A* | Левая газоразрядная фара высокой интенсивности |
| 58 | 10 А* | Датчик генератора |
| 59 | 10 А* | Выключатель тормоза |
| 60 | 10 А* | Фонари заднего хода прицепа |
| 61 | — | Не используется |
| 62 | 10 А* | Муфта кондиционера |
| 63 | 15 А* | Буксирные/поворотные огни прицепа |
| 64 | 15 А* | Задние дворники |
| 65 | — | Не используется |
| 66 | — | Модуль управления силовым агрегатом — реле питания автомобиля |
| 67 | 20A* | Мощность автомобиля № 2 — нагреватель кислородного датчика, датчик массового расхода воздуха, электромагнитный клапан изменения фаз газораспределения, соленоид вентиляции адсорбера, соленоид продувки адсорбера |
| 68 | 20A* | Мощность автомобиля №4 (катушки зажигания) |
| 69 | 20A* | Мощность автомобиля №1 (PCM) |
| 70 | 15 А* | Мощность автомобиля № 3 (катушка) - Реле муфты кондиционера, Реле управления вентилятором, Регулируемый компрессор кондиционера, Прогрев вспомогательной трансмиссии, Управление перепускным клапаном турбонаддува, Электронный перепускной клапан компрессора (для турбонагнетателя), Модуль полного привода, Нагреватель принудительной вентиляции картера |
| 71 | — | Не используется |
| 72 | — | Не используется |
| 73 | — | Не используется |
| 74 | — | Не используется |
| 75 | — | Не используется |
| 76 | — | Не используется |
| 77 | — | Реле габаритных огней прицепа |
| 78 | 20A* | Правая газоразрядная фара высокой интенсивности |
| 79 | 10 А* | Адаптивный круиз-контроль |
| 80 | — | Не используется |
| 81 | — | Не используется |
| 82 | 15 А* | Задний омыватель |
| 83 | — | Не используется |
| 84 | 20A* | Парковочные фонари для прицепа |
| 85 | — | Не используется |
| 86 | 5A* | Модуль управления силовым агрегатом — поддерживающая мощность, реле модуля управления силовым агрегатом, соленоид вентиляции адсорбера (двигатели без EcoBoost) |
| 87 | 5A* | Запустить/запустить |
| 88 | — | Реле запуска/запуска |
| 89 | 10 А* | Модуль антиблокировочной тормозной системы |
| 90 | 10 А* | Запуск/запуск модуля управления силовым агрегатом |
| 91 | 10 А* | Адаптивный круиз-контроль |
| 92 | 5A* | Катушка реле переднего вентилятора, модуль усилителя руля |
| 93 | 5A* | Дополнительный вентилятор, Обогреватель заднего стекла, Реле заряда аккумуляторной батареи |
| 94 | 30А** | Запуск/запуск модуля управления кузовным оборудованием |
| 95 | 5A* | Переключатель стеклоподъемника переднего пассажира |
| 96 | — | Не используется |
| 97 | — | Не используется |
| 98 | — | Реле муфты кондиционера |
| * Мини-предохранители ** Картриджные предохранители |
2016
Пассажирский салон
| № | Номинал, Ампер | Защищенные компоненты |
|---|---|---|
| 1 | 30A | Заднее стекло со стороны пассажира. |
| 2 | 15A | Сиденье с памятью. Сиденья второго ряда. |
| 3 | 30A | Переднее окно со стороны пассажира. |
| 4 | 10A | Реле энергосбережения ламп Demand. |
| 5 | 20A | Аудиоусилитель Активный модуль шумоподавления. |
| 6 | 5A | Не использовался (запасной). |
| 7 | 7,5 А | Логика модуля сиденья водителя. Зональный модуль левой передней двери. Клавиатура. |
| 8 | 10A | Задняя дверь с электроприводом. |
| 9 | 10A | модуль синхронизации. Электронная финишная панель. Модуль радиочастотного приемопередатчика. |
| 10 | 10A | Запустите вспомогательное реле. Реле электродвигателя переднего стеклоочистителя. |
| 11 | 10A | Логика модуля интеллектуального доступа. Проекционный дисплей. |
| 12 | 15A | Лужайная лампа. Светодиодная подсветка. Внутреннее освещение. |
| 13 | 15A | Указатели правого поворота. |
| 14 | 15A | Указатели левого поворота. |
| 15 | 15A | Центральный верхний стоп-сигнал. Резервная лампа. |
| 16 | 10A | Правая фара ближнего света. |
| 17 | 10A | Левая фара ближнего света. |
| 18 | 10A | Сиденья третьего ряда с электроприводом. Кнопка Пуск. Подсветка клавиатуры. Блокировка переключения тормозов. Пробуждение модуля управления силовым агрегатом. Противоугонная система. |
| 19 | 20A | Не использовался (запасной). |
| 20 | 20A | Замки. |
| 21 | 10A | Не использовался (запасной). |
| 22 | 20A | Реле звукового сигнала. |
| 23 | 15A | Логика модуля управления рулевым колесом. Приборный щиток. |
| 24 | 15A | Модуль управления на руле. Канал передачи данных. |
| 25 | 15A | Освобождение задней двери. |
| 26 | 5A | Выключатель зажигания. Кнопочный выключатель зажигания. |
| 27 | 20A | Мощность модуля интеллектуального доступа. |
| 28 | 15A | Не использовался (запасной). |
| 29 | 20A | Радио. Модуль глобальной системы позиционирования. |
| 30 | 15A | Передние парковочные фонари. Реле буксировки прицепа для парковочных фонарей. Маркеры лицевой стороны. |
| 31 | 5A | Контроллер буксирного тормоза прицепа. |
| 32 | 15A | Умные стеклоподъемники. Выключатель главного окна и зеркала. Подсветка переключателя блокировки. Люк. Розетка переменного тока 11В. Внутреннее зеркало заднего вида. |
| 33 | 10A | Не использовался (запасной). |
| 34 | 10A | Модуль помощи при парковке задним ходом. Модуль обогрева заднего сиденья. Модуль контроля слепых зон. Задняя видеокамера. Внутреннее зеркало. |
| 35 | 5A | Датчик влажности климат-контроля. Проекционный дисплей. |
| 36 | 10A | Подогрев руля. |
| 37 | 10A | Холодильник. |
| 38 | 10A | Переключатель стеклоподъемника переднего пассажира. |
| 39 | 15A | Высокие лучи. |
| 40 | 10A | Задние парковочные фонари. Освещение номерного знака. |
| 41 | 7,5 А | Датчик классификации пассажиров. Модуль управления удерживающими устройствами. |
| 42 | 5A | Не использовался (запасной). |
| 43 | 10A | Не использовался (запасной). |
| 44 | 10A | Не использовался (запасной). |
| 45 | 5A | Не использовался (запасной). |
| 46 | 10A | Модуль климат-контроля. |
| 47 | 15A | Реле противотуманных фар. Передние указатели поворотов. |
| 48 | Автоматический выключатель 30А | Электростеклоподъемник переднего пассажира. Задние электростеклоподъемники. |
| 49 | Реле | Дополнительное реле с задержкой. Модуль управления кузовом. |
Моторного отсека
| № | Номинал, Ампер | Защищенные компоненты |
|---|---|---|
| 1 | 40A | Реле вентилятора 2. |
| 2 | 40A | Реле вентилятора 1. |
| 3 | 30A | Блок управления тормозами прицепа. |
| 4 | 30A | Дворники. Насос омывателя. |
| 5 | 50A | Насос антиблокировочной тормозной системы. |
| 6 | 20A | Розетка на центральной консоли. |
| 7 | 30A | Задняя дверь с электроприводом. |
| 8 | 20A | Люк. |
| 9 | 20A | Розетка консоли второго ряда. |
| 10 | Реле | Реле сидений третьего ряда с электроприводом. |
| 11 | Реле | Реле обогрева заднего стекла. |
| 12 | Реле | Реле заряда аккумуляторной батареи прицепа. |
| 13 | Реле | Реле стартера. |
| 14 | Реле | Реле вентилятора системы охлаждения номер 2. |
| 15 | Реле | Реле топливного насоса. |
| 16 | - | Не используется. |
| 17 | 30A | Розетка переменного тока 11В. |
| 18 | 40A | Реле электродвигателя переднего вентилятора. |
| 19 | 30A | Реле стартера. |
| 20 | 20A | Точка питания бункера для хранения. |
| 21 | 20A | Розетка на приборной панели / прикуриватель. |
| 22 | 30A | Модуль сиденья третьего ряда. |
| 23 | 30A | Водительское сиденье с электроприводом. Модуль памяти. |
| 24 | 30A | Зарядка аккумуляторной батареи прицепа. |
| 25 | - | Не используется. |
| 26 | 40A | Обогрев заднего стекла. Подогрев зеркал. |
| 27 | 20A | Грузовой пункт питания. |
| 28 | 30A | Передние сиденья с климат-контролем. |
| 29 | 20A | Передние сиденья с подогревом. |
| 30 | 20A | Задние сиденья с подогревом. |
| 31 | 25A | Реле электровентилятора 3. |
| 32 | Реле | Реле дополнительного вентилятора. |
| 33 | Реле | Реле вентилятора охлаждения №1. |
| 34 | Реле | Реле электродвигателя переднего вентилятора. |
| 35 | Реле | Реле вентилятора охлаждения (последовательное). |
| 36 | - | Не используется. |
| 37 | Реле | Реле правых стоп-сигналов/поворотников буксировщика прицепа. |
| 38 | Реле | Реле фонарей заднего хода прицепа. |
| 39 | 30A | Вспомогательный двигатель вентилятора. |
| 40 | - | Не используется. |
| 41 | - | Не используется. |
| 42 | 30A | Пассажирское сиденье с электроприводом. |
| 43 | 20A | Клапаны антиблокировочной тормозной системы. |
| 44 | Реле | Реле омывателя лобового стекла. |
| 45 | 5A | Датчик дождя. |
| 46 | 5A | Соленоид вентиляции адсорбера (двигатели EcoBoost). |
| 47 | 15 A | Насос омывателя. |
| 48 | 10A | Передние парковочные фонари. |
| 49 | - | Не используется. |
| 50 | 10A | Подогрев зеркал. |
| 51 | 5A | Модуль управления силовым агрегатом — монитор мощности форсунки (двигатели без EcoBoost). |
| 52 | - | Не используется. |
| 53 | Реле | Реле левых стоп-сигналов/поворотников буксировщика прицепа. |
| 54 | - | Не используется. |
| 55 | Реле | Реле стеклоочистителя. |
| 56 | 30A | Топливные форсунки. Реле топливного насоса. |
| 57 | 20A | Левая фара с мощным разрядом. |
| 58 | 10A | Датчик генератора. |
| 59 | 10A | Включатель/выключатель тормоза. |
| 60 | 10A | Фонари заднего хода прицепа. |
| 61 | - | Не используется. |
| 62 | 10A | Реле муфты кондиционера. |
| 63 | 15 A | Буксирные/поворотные огни прицепа. |
| 64 | 15A | Задние дворники. |
| 65 | - | Не используется. |
| 66 | Реле | Модуль управления силовым агрегатом — реле питания автомобиля. |
| 67 | 20A | Питание автомобиля №2 - подогреватель кислородного датчика. Датчик массы воздушного потока. Электромагнитный клапан изменения фаз газораспределения. Соленоид вентиляции адсорбера. Соленоид продувки адсорбера. |
| 68 | 20A | Мощность автомобиля №4 (катушки зажигания). |
| 69 | 20A | Мощность автомобиля 1 (модуль управления силовым агрегатом). |
| 70 | 15A | Питание автомобиля №3 (катушка) — реле муфты кондиционера. |
| Катушки реле управления вентилятором 1-3. Регулируемый компрессор кондиционера. Прогрев вспомогательной трансмиссии. Управление перепускным клапаном турбонаддува. Электронный перепускной клапан компрессора. Модуль полного привода. Нагреватель принудительной вентиляции картера. | ||
| 71 | - | Не используется. |
| 72 | - | Не используется. |
| 73 | - | Не используется. |
| 74 | - | Не используется. |
| 75 | - | Не используется. |
| 76 | - | Не используется. |
| 77 | Реле | Реле габаритных огней прицепа. |
| 78 | 20A | Правая газоразрядная фара высокой интенсивности. |
| 79 | 10A | Модуль адаптивного круиз-контроля. |
| 80 | - | Не используется. |
| 81 | - | Не используется. |
| 82 | 15 A | Задний омыватель. |
| 83 | - | Не используется. |
| 84 | 20A | Парковочные фонари для прицепа. |
| 85 | - | Не используется. |
| 86 | 5A | Модуль управления силовым агрегатом. Поддерживайте питание и реле. Реле модуля управления силовым агрегатом. Соленоид вентиляции адсорбера (двигатели без EcoBoost). |
| 87 | 5A | Реле запуска/запуска. |
| 88 | Реле | Реле запуска/запуска. |
| 89 | 10A | Модуль антиблокировочной тормозной системы. |
| 90 | 10A | Работа/запуск модуля управления силовым агрегатом. |
| 91 | 10A | Модуль адаптивного круиз-контроля. |
| 92 | 5A | Катушка реле переднего вентилятора. Модуль гидроусилителя руля. |
| 93 | 5A | Вспомогательный двигатель вентилятора. Реле обогревателя заднего стекла. Реле заряда аккумулятора. |
| 94 | 30A | Запуск/запуск модуля управления кузовным оборудованием. |
| 95 | 5A | Переключатель стеклоподъемника переднего пассажира. |
| 96 | - | Не используется. |
| 97 | - | Не используется. |
| 98 | Реле | Реле муфты кондиционера. |
2017
Пассажирский салон
| № | Номинал, Ампер | Защищенные компоненты |
|---|---|---|
| 1 | 30A | Заднее стекло со стороны пассажира. |
| 2 | 15A | Сиденье с памятью. Сиденья второго ряда. |
| 3 | 30A | Переднее окно со стороны пассажира. |
| 4 | 10A | Реле энергосбережения ламп Demand. |
| 5 | 20A | Аудиоусилитель Активный модуль шумоподавления. |
| 6 | 5A | Не использовался (запасной). |
| 7 | 7,5 А | Логика модуля сиденья водителя. Зональный модуль левой передней двери. Клавиатура. |
| 8 | 10A | Задняя дверь с электроприводом. |
| 9 | 10A | модуль синхронизации. Электронная финишная панель. Модуль радиочастотного приемопередатчика. |
| 10 | 10A | Запустите вспомогательное реле. Реле электродвигателя переднего стеклоочистителя. |
| 11 | 10A | Логика модуля интеллектуального доступа. Проекционный дисплей. |
| 12 | 15A | Лужайная лампа. Светодиодная подсветка. Внутреннее освещение. |
| 13 | 15A | Указатели правого поворота. |
| 14 | 15A | Указатели левого поворота. |
| 15 | 15A | Центральный верхний стоп-сигнал. Резервная лампа. |
| 16 | 10A | Правая фара ближнего света. |
| 17 | 10A | Левая фара ближнего света. |
| 18 | 10A | Сиденья третьего ряда с электроприводом. Кнопка Пуск. Подсветка клавиатуры. Блокировка переключения тормозов. Пробуждение модуля управления силовым агрегатом. Противоугонная система. |
| 19 | 20A | Не использовался (запасной). |
| 20 | 20A | Замки. |
| 21 | 10A | Расширенный силовой модуль. |
| 22 | 20A | Реле звукового сигнала. |
| 23 | 15A | Логика модуля управления рулевым колесом. Приборный щиток. |
| 24 | 15A | Модуль управления на руле. Канал передачи данных. |
| 25 | 15A | Освобождение задней двери. |
| 26 | 5A | Выключатель зажигания. Кнопочный выключатель зажигания. |
| 27 | 20A | Мощность модуля интеллектуального доступа. |
| 28 | 15A | Не использовался (запасной). |
| 29 | 20A | Радио. Модуль глобальной системы позиционирования. |
| 30 | 15A | Передние парковочные фонари. Реле буксировки прицепа для парковочных фонарей. Маркеры лицевой стороны. |
| 31 | 5A | Контроллер буксирного тормоза прицепа. |
| 32 | 15A | Умные стеклоподъемники. Выключатель главного окна и зеркала. Подсветка переключателя блокировки. Люк. Розетка переменного тока 11В. Внутреннее зеркало заднего вида. |
| 33 | 10A | Не использовался (запасной). |
| 34 | 10A | Модуль помощи при парковке задним ходом. Модуль обогрева заднего сиденья. Модуль контроля слепых зон. Задняя видеокамера. Внутреннее зеркало. |
| 35 | 5A | Датчик влажности климат-контроля. Проекционный дисплей. |
| 36 | 10A | Подогрев руля. |
| 37 | 10A | Холодильник. |
| 38 | 10A | Переключатель стеклоподъемника переднего пассажира. |
| 39 | 15A | Высокие лучи. |
| 40 | 10A | Задние парковочные фонари. Освещение номерного знака. |
| 41 | 7,5 А | Расширенный силовой модуль. |
| 42 | 5A | Не использовался (запасной). |
| 43 | 10A | Не использовался (запасной). |
| 44 | 10A | Не использовался (запасной). |
| 45 | 5A | Не использовался (запасной). |
| 46 | 10A | Модуль климат-контроля. |
| 47 | 15A | Реле противотуманных фар. Передние указатели поворотов. |
| 48 | Автоматический выключатель 30А | Электростеклоподъемник переднего пассажира. Задние электростеклоподъемники. |
| 49 | Реле | Дополнительное реле с задержкой. Модуль управления кузовом. |
Моторного отсека
| № | Номинал, Ампер | Защищенные компоненты |
|---|---|---|
| 1 | 40A | Реле вентилятора 2. |
| 2 | 40A | Реле вентилятора 1. |
| 3 | 30A | Блок управления тормозами прицепа. |
| 4 | 30A | Дворники. Насос омывателя. |
| 5 | 50A | Насос антиблокировочной тормозной системы. |
| 6 | 20A | Розетка на центральной консоли. |
| 7 | 30A | Задняя дверь с электроприводом. |
| 8 | 20A | Люк. |
| 9 | 20A | Розетка консоли второго ряда. |
| 10 | Реле | Реле сидений третьего ряда с электроприводом. |
| 11 | Реле | Реле обогрева заднего стекла. |
| 12 | Реле | Реле заряда аккумуляторной батареи прицепа. |
| 13 | Реле | Реле стартера. |
| 14 | Реле | Реле вентилятора системы охлаждения номер 2. |
| 15 | Реле | Реле топливного насоса. |
| 16 | - | Не используется. |
| 17 | 30A | Розетка 110В переменного тока. |
| 18 | 40A | Реле электродвигателя переднего вентилятора. |
| 19 | 30A | Реле стартера. |
| 20 | 20A | Точка питания бункера для хранения. |
| 21 | 20A | Розетка на приборной панели / прикуриватель. |
| 22 | 30A | Модуль сиденья третьего ряда. |
| 23 | 30A | Водительское сиденье с электроприводом. Модуль памяти. |
| 24 | 30A | Зарядка аккумуляторной батареи прицепа. |
| 25 | - | Не используется. |
| 26 | 40A | Обогрев заднего стекла. Подогрев зеркал. |
| 27 | 20A | Грузовой пункт питания. |
| 28 | 30A | Передние сиденья с климат-контролем. |
| 29 | 20A | Передние сиденья с подогревом. |
| 30 | 20A | Задние сиденья с подогревом. |
| 31 | 25 A | Реле электровентилятора 3. |
| 32 | Реле | Реле дополнительного вентилятора. |
| 33 | Реле | Реле вентилятора охлаждения №1. |
| 34 | Реле | Реле электродвигателя переднего вентилятора. |
| 35 | Реле | Реле вентилятора охлаждения (последовательное). |
| 36 | - | Не используется. |
| 37 | Реле | Реле правых стоп-сигналов/поворотников буксировщика прицепа. |
| 38 | Реле | Реле фонарей заднего хода прицепа. |
| 39 | 30A | Вспомогательный двигатель вентилятора. |
| 40 | - | Не используется. |
| 41 | - | Не используется. |
| 42 | 30A | Пассажирское сиденье с электроприводом. |
| 43 | 20A | Клапаны антиблокировочной тормозной системы. |
| 44 | Реле | Реле омывателя лобового стекла. |
| 45 | 5A | Датчик дождя. |
| 46 | 5A | Соленоид вентиляции адсорбера (двигатели EcoBoost). |
| 47 | 15 A | Насос омывателя. |
| 48 | 10A | Передние парковочные фонари. |
| 49 | - | Не используется. |
| 50 | 10A | Подогрев зеркал. |
| 51 | 5A | Модуль управления силовым агрегатом — монитор мощности форсунки (двигатели без EcoBoost). |
| 52 | - | Не используется. |
| 53 | Реле | Реле левых стоп-сигналов/поворотников буксировщика прицепа. |
| 54 | - | Не используется. |
| 55 | Реле | Реле стеклоочистителя. |
| 56 | 30A | Топливные форсунки. Реле топливного насоса. |
| 57 | 20A | Левая фара с мощным разрядом. |
| 58 | 10A | Датчик генератора. |
| 59 | 10A | Включатель/выключатель тормоза. |
| 60 | 10A | Фонари заднего хода прицепа. |
| 61 | - | Не используется. |
| 62 | 10A | Реле муфты кондиционера. |
| 63 | 15 A | Буксирные/поворотные огни прицепа. |
| 64 | 15 A | Задние дворники. |
| 65 | - | Не используется. |
| 66 | Реле | Модуль управления силовым агрегатом — реле питания автомобиля. |
| 67 | 20A | Питание автомобиля №2 - подогреватель кислородного датчика. Датчик массы воздушного потока. Электромагнитный клапан изменения фаз газораспределения. Соленоид вентиляции адсорбера. Соленоид продувки адсорбера. |
| 68 | 20A | Мощность автомобиля №4 (катушки зажигания). |
| 69 | 20A | Мощность автомобиля 1 (модуль управления силовым агрегатом). |
| 70 | 15 A | Питание автомобиля №3 (катушка) — реле муфты кондиционера. Катушки реле управления вентилятором 1-3. Регулируемый компрессор кондиционера. Прогрев вспомогательной трансмиссии. Управление перепускным клапаном турбонаддува. Электронный перепускной клапан компрессора. Модуль полного привода. Нагреватель принудительной вентиляции картера. |
| 71 | - | Не используется. |
| 72 | - | Не используется. |
| 73 | - | Не используется. |
| 74 | - | Не используется. |
| 75 | - | Не используется. |
| 75 | - | Не используется. |
| 77 | Реле | Реле габаритных огней прицепа. |
| 78 | 20A | Правая газоразрядная фара высокой интенсивности. |
| 79 | 10A | Модуль адаптивного круиз-контроля. |
| 80 | - | Не используется. |
| 81 | - | Не используется. |
| 82 | 15 A | Задний омыватель. |
| 83 | - | Не используется. |
| 84 | 20A | Парковочные фонари для прицепа. |
| 85 | - | Не используется. |
| 86 | 5A | Модуль управления силовым агрегатом. Поддерживайте питание и реле. Реле модуля управления силовым агрегатом. Соленоид вентиляции адсорбера (двигатели без EcoBoost). |
| 87 | 5A | Реле запуска/запуска. |
| 88 | Реле | Реле запуска/запуска. |
| 89 | 10A | Модуль антиблокировочной тормозной системы. |
| 90 | 10A | Работа/запуск модуля управления силовым агрегатом. |
| 91 | 10A | Модуль адаптивного круиз-контроля. |
| 92 | 5A | Катушка реле переднего вентилятора. Модуль гидроусилителя руля. |
| 93 | 5A | Вспомогательный двигатель вентилятора. Реле обогревателя заднего стекла. Реле заряда аккумулятора. |
| 94 | 30A | Запуск/запуск модуля управления кузовным оборудованием. |
| 95 | 5A | Переключатель стеклоподъемника переднего пассажира. |
| 96 | - | Не используется. |
| 97 | - | Не используется. |
| 98 | Реле | Реле муфты кондиционера. |
2018, 2019
Пассажирский салон
| № | Номинал, Ампер | Защищенные компоненты |
|---|---|---|
| 1 | 30A | Передний электростеклоподъемник водителя. |
| 2 | 15A | Сиденье с памятью. Сиденья второго ряда. |
| 3 | 30A | Переднее окно со стороны пассажира. |
| 4 | 10A | Реле энергосбережения ламп Demand. |
| 5 | 20A | Аудиоусилитель Активный модуль шумоподавления. |
| 6 | 5A | Не использовался (запасной). |
| 7 | 75 A | Логика модуля сиденья водителя. Зональный модуль левой передней двери. Клавиатура. |
| 8 | 10A | Задняя дверь с электроприводом. |
| 9 | 10A | модуль синхронизации. Электронная финишная панель. Модуль радиочастотного приемопередатчика. |
| 10 | 10A | Запустите вспомогательное реле. Реле электродвигателя переднего стеклоочистителя. |
| 11 | 10A | Логика модуля интеллектуального доступа. Проекционный дисплей. |
| 12 | 15A | Лужайная лампа. Светодиодная подсветка. Внутреннее освещение. |
| 13 | 15A | Указатели правого поворота. |
| 14 | 15A | Указатели левого поворота. |
| 15 | 15A | Центральный верхний стоп-сигнал. Резервная лампа. |
| 16 | 10A | Правая фара ближнего света. |
| 17 | 10A | Левая фара ближнего света. |
| 18 | 10A | Сиденья третьего ряда с электроприводом. Кнопка Пуск. Подсветка клавиатуры. Блокировка переключения тормозов. Пробуждение модуля управления силовым агрегатом. Противоугонная система. |
| 19 | 20A | Не использовался (запасной). |
| 20 | 20A | Замки. |
| 21 | 10A | Расширенный силовой модуль. |
| 22 | 20A | Реле звукового сигнала. |
| 23 | 15A | Логика модуля управления рулевым колесом. Приборный щиток. |
| 24 | 15A | Модуль управления на руле. Канал передачи данных. |
| 25 | 15A | Освобождение задней двери. |
| 26 | 5A | Выключатель зажигания. Кнопочный выключатель зажигания. |
| 27 | 20A | Мощность модуля интеллектуального доступа. |
| 28 | 15A | Не использовался (запасной). |
| 29 | 20A | Радио. Модуль глобальной системы позиционирования. |
| 30 | 15A | Передние парковочные фонари. Реле буксировки прицепа для парковочных фонарей. Маркеры лицевой стороны. |
| 31 | 5A | Контроллер буксирного тормоза прицепа. |
| 32 | 15A | Умные стеклоподъемники. Выключатель главного окна и зеркала. Подсветка переключателя блокировки. Люк. Розетка 110В переменного тока. Внутреннее зеркало заднего вида. |
| 33 | 10A | Не использовался (запасной). |
| 34 | 10A | Модуль помощи при парковке задним ходом. Модуль обогрева заднего сиденья. Модуль контроля слепых зон. Задняя видеокамера. Внутреннее зеркало. |
| 35 | 5A | Датчик влажности климат-контроля. Проекционный дисплей. |
| 36 | 10A | Подогрев руля. |
| 37 | 10A | Холодильник. |
| 38 | 10A | Переключатель стеклоподъемника переднего пассажира. |
| 39 | 15A | Высокие лучи. |
| 40 | 10A | Задние парковочные фонари. Освещение номерного знака. |
| 41 | 75 A | Расширенный силовой модуль. |
| 42 | 5A | Не использовался (запасной). |
| 43 | 10A | Не использовался (запасной). |
| 44 | 10A | Не использовался (запасной). |
| 45 | 5A | Не использовался (запасной). |
| 46 | 10A | Модуль климат-контроля. |
| 47 | 15A | Питание реле противотуманных фар. Передние указатели поворотов. |
| 48 | Автоматический выключатель 30А | Электростеклоподъемник переднего пассажира. Задние электростеклоподъемники. |
| 49 | Реле | Дополнительное реле с задержкой. Модуль управления кузовом. |
Моторного отсека
| № | Номинал, Ампер | Защищенные компоненты |
|---|---|---|
| 1 | 40A | Реле вентилятора 2. |
| 2 | 40A | Реле вентилятора 1. |
| 3 | 30A | Блок управления тормозами прицепа. |
| 4 | 30A | Дворники. Насос омывателя. |
| 5 | 50A | Насос антиблокировочной тормозной системы. |
| 6 | 20A | Розетка питания на центральной консоли (без заднего парковочного ассистента). |
| 7 | 30A | Задняя дверь с электроприводом. |
| 8 | 20A | Люк. |
| 9 | 20A | Розетка консоли второго ряда. |
| 10 | Реле | Реле сидений третьего ряда с электроприводом. |
| 11 | Реле | Реле обогрева заднего стекла. |
| 12 | Реле | Реле заряда аккумуляторной батареи прицепа. |
| 13 | Реле | Реле стартера. |
| 14 | Реле | Реле вентилятора системы охлаждения номер 2. |
| 15 | Реле | Реле топливного насоса. |
| 16 | - | Не используется. |
| 17 | 30A | Розетка 110В переменного тока. |
| 18 | 40A | Реле электродвигателя переднего вентилятора. |
| 19 | 30A | Реле стартера. |
| 20 | 20A | Точка питания бункера для хранения. |
| 21 | 20A | Розетка на приборной панели / прикуриватель. |
| 22 | 30A | Модуль сиденья третьего ряда. |
| 23 | 30A | Водительское сиденье с электроприводом. Модуль памяти. |
| 24 | 30A | Зарядка аккумуляторной батареи прицепа. |
| 25 | - | Не используется. |
| 26 | 40A | Обогрев заднего стекла. Подогрев зеркал. |
| 27 | 20A | Грузовой пункт питания. |
| 28 | 30A | Передние сиденья с подогревом и охлаждением. |
| 29 | 20A | Передние сиденья с подогревом (без охлаждения сидений). |
| 30 | 20A | Задние сиденья с подогревом. |
| 31 | 25A | Реле электровентилятора 3. |
| 32 | Реле | Реле дополнительного вентилятора. |
| 33 | Реле | Реле вентилятора охлаждения №1. |
| 34 | Реле | Реле электродвигателя переднего вентилятора. |
| 35 | Реле | Реле вентилятора охлаждения (последовательное). |
| 36 | - | Не используется. |
| 37 | Реле | Реле правых стоп-сигналов/поворотников буксировщика прицепа. |
| 38 | Реле | Реле фонарей заднего хода прицепа. |
| 39 | 30A | Вспомогательный двигатель вентилятора. |
| 40 | - | Не используется. |
| 41 | - | Не используется. |
| 42 | 30A | Пассажирское сиденье с электроприводом. |
| 43 | 20A | Клапаны антиблокировочной тормозной системы. |
| 44 | Реле | Реле омывателя лобового стекла. |
| 45 | 5A | Датчик дождя. |
| 46 | 5A | Соленоид вентиляции адсорбера (двигатели EcoBoost). |
| 47 | 15A | Насос омывателя. |
| 48 | 10A | Передние парковочные фонари. |
| 49 | - | Не используется. |
| 50 | 10A | Подогрев зеркал. |
| 51 | - | Не используется. |
| 52 | - | Не используется. |
| 53 | Реле | Реле левых стоп-сигналов/поворотников буксировщика прицепа. |
| 54 | - | Не используется. |
| 55 | Реле | Реле стеклоочистителя. |
| 56 | 30A | Топливные форсунки. Реле топливного насоса. |
| 57 | 20A | Левая фара с мощным разрядом. |
| 58 | 10A | Датчик генератора. |
| 59 | 10A | Включатель/выключатель тормоза. |
| 60 | 10A | Фонари заднего хода прицепа. |
| 61 | - | Не используется. |
| 62 | 10A | Реле муфты кондиционера. |
| 63 | 15 A | Буксирные/поворотные огни прицепа. |
| 64 | 15 A | Задние дворники. |
| 65 | - | Не используется. |
| 66 | Реле | Модуль управления силовым агрегатом — реле питания автомобиля. |
| 67 | 20A | Питание автомобиля №2 - подогреватель кислородного датчика. Датчик массы воздушного потока. Электромагнитный клапан изменения фаз газораспределения. Соленоид вентиляции адсорбера. Соленоид продувки адсорбера. |
| 68 | 20A | Мощность автомобиля №4 (катушки зажигания). |
| 69 | 20A | Мощность автомобиля 1 (модуль управления силовым агрегатом). |
| 70 | 15 A | Питание автомобиля №3 (катушка) — реле муфты кондиционера. Катушки реле управления вентилятором 1-3. Регулируемый компрессор кондиционера. Прогрев вспомогательной трансмиссии. Управление перепускным клапаном турбонаддува. Электронный перепускной клапан компрессора. Модуль полного привода. Нагреватель принудительной вентиляции картера. |
| 71 | - | Не используется. |
| 72 | - | Не используется. |
| 73 | - | Не используется. |
| 74 | - | Не используется. |
| 75 | - | Не используется. |
| 76 | - | Не используется. |
| 77 | Реле | Реле габаритных огней прицепа. |
| 78 | 20A | Правая газоразрядная фара высокой интенсивности. |
| 79 | - | Не используется. |
| 80 | - | Не используется. |
| 81 | - | Не используется. |
| 82 | 15 A | Задний омыватель. |
| 83 | - | Не используется. |
| 84 | 20A | Парковочные фонари для прицепа. |
| 85 | - | Не используется. |
| 86 | 5A | Модуль управления силовым агрегатом. Поддерживайте питание и реле. Реле модуля управления силовым агрегатом. Соленоид вентиляции адсорбера (двигатели без EcoBoost). |
| 87 | 5A | Реле запуска/запуска. |
| 88 | Реле | Реле запуска/запуска. |
| 89 | 10A | Модуль антиблокировочной тормозной системы. |
| 90 | 10A | Работа/запуск модуля управления силовым агрегатом. |
| 91 | 10A | Модуль адаптивного круиз-контроля. |
| 92 | 5A | Катушка реле переднего вентилятора. Модуль гидроусилителя руля. |
| 93 | 5A | Вспомогательный двигатель вентилятора. Питание реле обогревателя заднего стекла. Реле заряда аккумулятора. |
| 94 | 30A | Запуск/запуск модуля управления кузовным оборудованием. |
| 95 | 5A | Переключатель стеклоподъемника переднего пассажира. |
| 96 | - | Не используется. |
| 97 | - | Не используется. |
| 98 | Реле | Реле муфты кондиционера. |
