Предохранители и реле Ford Focus (1999-2007)
Схемы относятся к указанным годам и вариантам Ford Focus (1999-2007). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Ford.
Расположение предохранителей Форд Фокус 1999-2007 гг.
Предохранители прикуривателя (розетки) в Форд Фокус это предохранители №39 (если есть) и №46 (2000-2001) или №47 (с 2002) в блоке предохранителей панели приборов.
Оглавление
Расположение блока предохранителей
Расположение блока предохранителей

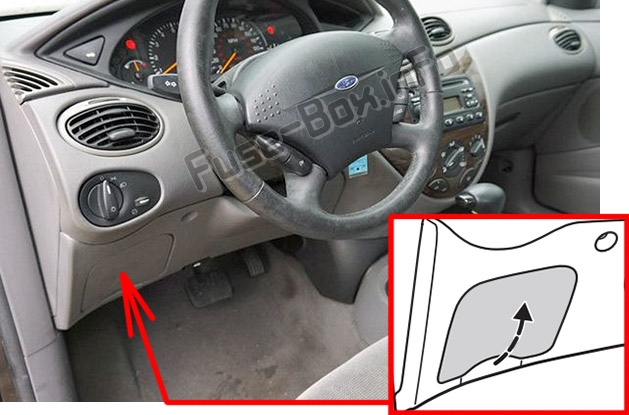

Пассажирский салон
Панель предохранителей расположена ниже и левее руля у педали тормоза (за крышкой).

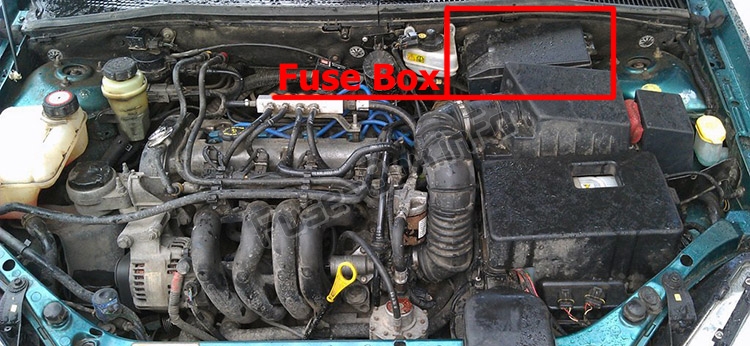

Моторного отсека
Распределительная коробка расположена в моторном отсеке.
Схемы блока предохранителей
Схемы блока предохранителей
2000, 2001

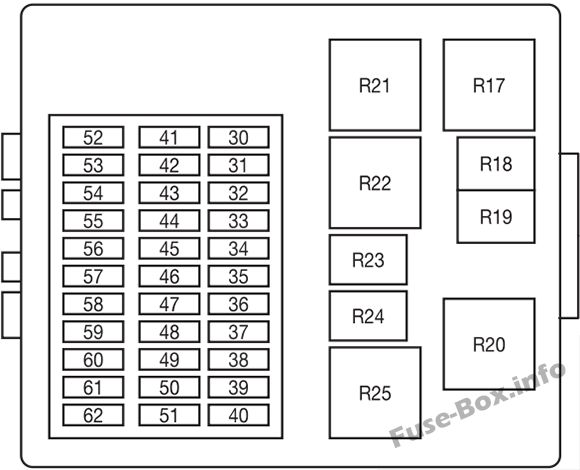

Пассажирский салон
| № | Номинал, Ампер | Описание |
|---|---|---|
| 30 | 7.5 | ABS |
| 31 | 15 | Радио |
| 32 | 10 | Выключатель |
| 33 | 15 | Аварийная сигнализация |
| 34 | 20 | Horn |
| 35 | 7.5 | Освещение салона, зеркала с электроприводом |
| 36 | 7.5 | Центральный таймер, электронные модули |
| 37 | — | Не используется |
| 38 | — | Не используется |
| 39 | 10 | Фонари заднего хода |
| 40 | — | Не используется |
| 41 | — | Не используется |
| 42 | — | Не используется |
| 43 | 15 | Задний стеклоочиститель |
| 44 | 20 | Противотуманные фары |
| 45 | — | Не используется |
| 46 | 15 | Зажигалка |
| 47 | 7.5 | Габаритные огни (слева) |
| 48 | 7.5 | Габаритные огни (справа) |
| 49 | 25 | Задняя разморозка |
| 50 | 7.5 | Радио, центральный таймер |
| 51 | — | Не используется |
| 52 | — | Не используется |
| 53 | 10 | Фонари заднего хода |
| 54 | 15 | Стоп-сигналы |
| 55 | 20 | Передние дворники |
| 56 | 25 | Передние электрические стеклоподъемники |
| 57 | 25 | Задние электрические стеклоподъемники |
| 58 | 7.5 | Кондиционер, рециркуляция воздуха |
| 59 | 7.5 | Электронные модули, комбинация приборов |
| 60 | 7.5 | Модуль подушки безопасности |
| 61 | 7.5 | Выключатель |
| 62 | — | Не используется |
| 63 | 20 | Модуль центрального замка (на задней стороне панели предохранителей) |
| Реле: | ||
| 17 | Стартер | |
| 18 | Задний стеклоочиститель прерывистого действия (может быть объединен с реле 19) | |
| 19 | Передний стеклоочиститель прерывистого действия (может быть объединен с реле 18) | |
| 20 | Не используется | |
| 21 | Не используется | |
| 22 | Не используется | |
| 23 | Horn | |
| 24 | Экономия заряда батареи | |
| 25 | Задняя разморозка |

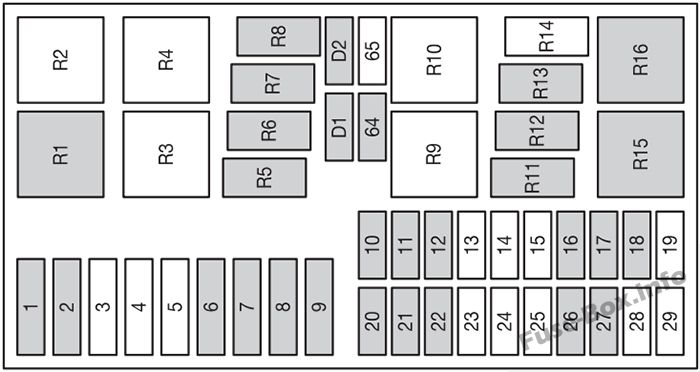

Моторного отсека
| № | Номинал, Ампер | Описание |
|---|---|---|
| 1 | 40 | Основной источник питания для электрической системы |
| 2 | 30 | Вентилятор охлаждения двигателя (A/C) 2-й предохранитель |
| 3 | — | Не используется |
| 4 | — | Не используется |
| 5 | — | Не используется |
| 6 | 50 | Вентилятор охлаждения двигателя (A/C) 1-й предохранитель |
| 7 | 40 | Основной источник питания для электрической системы |
| 8 | 30 | Зажигание |
| 9 | 20 | Управление двигателем |
| 10 | 10 | Датчик напряжения аккумулятора, диагностический разъем |
| 11 | 30 | ABS |
| 12 | 15 | Топливный насос |
| 13 | — | Не используется |
| 14 | — | Не используется |
| 15 | — | Не используется |
| 16 | 10 | Ближний свет (левая сторона) |
| 17 | 10 | Ближний свет (правая сторона) |
| 18 | 10 | Датчики кислорода с подогревом |
| 19 | — | Не используется |
| 20 | 10 | Управление двигателем |
| 21 | 20 | ABS |
| 22 | 20 | ДХО (ближний свет) |
| 23 | — | Не используется |
| 24 | — | Не используется |
| 25 | — | Не используется |
| 26 | 10 | Дальний свет (левая сторона) |
| 27 | 10 | Дальний свет (правая сторона) |
| 28 | — | Не используется |
| 29 | — | Не используется |
| 64 | 30 | Двигатель вентилятора отопителя |
| 65 | — | Не используется |
| Реле | ||
| 1 | Зажигание | |
| 2 | Не используется | |
| 3 | Не используется | |
| 4 | Не используется | |
| 5 | Дальний свет | |
| 6 | Ближний свет | |
| 7 | Топливный насос | |
| 8 | Управление двигателем | |
| 9 | Не используется | |
| 10 | Не используется | |
| 11 | Кондиционирование воздуха | |
| 12 | Дневные имитирующие огни | |
| 13 | Противотуманные фары | |
| 14 | Реле блокировки стоп-сигналов (только для Advance Trac) | |
| 15 | Вентилятор охлаждения двигателя, уровень 2 (кондиционер) | |
| 16 | Вентилятор охлаждения двигателя, уровень 1 |
2002
Пассажирский салон
| № | Номинал, Ампер | Описание |
|---|---|---|
| 30 | 10 | Выключатель |
| 31 | 15 | Радио |
| 32 | 15 | Сигнал поворота, аварийная сигнализация |
| 33 | 20 | Звуковой сигнал, сиденье с электроприводом |
| 34 | 20 | люк с электроприводом |
| 35 | 7.5 | Освещение салона, зеркала с электроприводом |
| 36 | 7.5 | Электронные модули, комбинация приборов |
| 37 | — | Не используется |
| 38 | — | Не используется |
| 39 | 15 | Задняя розетка |
| 40 | 10 | Фонари заднего хода (автоматическая коробка передач) |
| 41 | 7.5 | Радио (аксессуар) |
| 42 | 15 | Стоп-сигналы |
| 43 | 15 | Задний стеклоочиститель |
| 44 | 20 | Противотуманные фары |
| 45 | 7.5 | Рециркуляция воздуха, кондиционер |
| 46 | 7.5 | ABS |
| 47 | 20 | Прикуриватель, передняя розетка |
| 48 | 10 | Разъем канала передачи данных |
| 49 | 25 | Задняя разморозка |
| 50 | 7.5 | Зеркала с подогревом |
| 51 | — | Не используется |
| 52 | 15 | Подогрев передних сидений |
| 53 | 10 | Фонари заднего хода (механическая коробка передач) |
| 54 | 25 | Задние электрические стеклоподъемники |
| 55 | 25 | Передние электрические стеклоподъемники |
| 56 | 20 | Передние дворники |
| 57 | 7.5 | Габаритные огни (справа) |
| 58 | 7.5 | Габаритные огни (слева) |
| 59 | 7.5 | Выключатель |
| 60 | 7.5 | Модуль подушки безопасности |
| 61 | 7.5 | Электронные модули, комбинация приборов |
| 62 | 7.5 | Подсветка номерного знака |
| 63 | 20 | Силовые замки (GEM) (на задней стороне панели предохранителей) |
| Реле | ||
| 17 | Стартер | |
| 18 | Задний прерывистый дворник | |
| 19 | Передний прерывистый стеклоочиститель | |
| 20 | Не используется | |
| 21 | Не используется | |
| 22 | Не используется | |
| 23 | Horn | |
| 24 | Экономия заряда батареи | |
| 25 | Обогрев заднего стекла, подогрев зеркал |

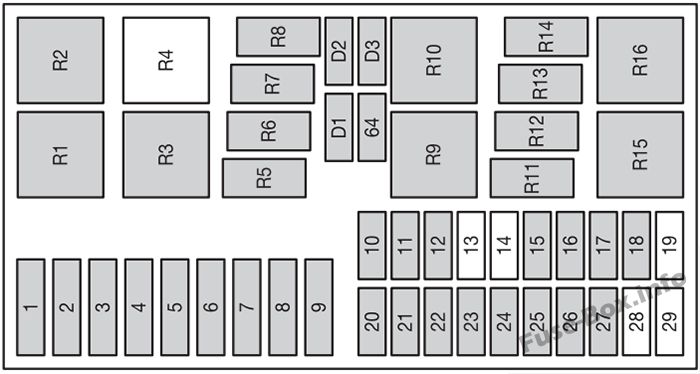

Моторного отсека
| № | Номинал, Ампер | Описание |
|---|---|---|
| 1 | 40 | Основной источник питания для электрической системы |
| 2 | 30 | Вентилятор охлаждения двигателя (A/C) 2-й предохранитель |
| 3 | — | Не используется |
| 4 | — | Не используется |
| 5 | — | Не используется |
| 6 | 50 | Вентилятор охлаждения двигателя (A/C) 1-й предохранитель |
| 7 | 40 | Основной источник питания для электрической системы |
| 8 | 30 | Замок зажигания, стартер |
| 9 | 20 | Управление двигателем |
| 10 | 10 | Датчик напряжения аккумулятора, диагностический разъем |
| 11 | 30 | ABS |
| 12 | 15 | Топливный насос |
| 13 | — | Не используется |
| 14 | — | Не используется |
| 15 | 10 | соленоид муфты переменного тока |
| 16 | 10 | Ближний свет (левая сторона) |
| 17 | 10 | Ближний свет (правая сторона) |
| 18 | 10 | Датчики кислорода с подогревом |
| 19 | 10 | Ближний свет (ДХО) |
| 20 | 10 | Управление двигателем |
| 21 | 20 | ABS |
| 22 | 20 | Ближний свет (ДХО) |
| 23 | — | Не используется |
| 24 | 30 | Активный сабвуфер |
| 25 | — | Не используется |
| 26 | 10 | Дальний свет (левая сторона) |
| 27 | 10 | Дальний свет (правая сторона) |
| 28 | — | Не используется |
| 29 | — | Не используется |
| 64 | 40 | Двигатель вентилятора отопителя |
| 65 | — | Не используется |
| Реле | ||
| 1 | Зажигание | |
| 2 | Не используется | |
| 3 | Не используется | |
| 4 | диод переменного тока | |
| 5 | Дальний свет | |
| 6 | Ближний свет | |
| 7 | Топливный насос | |
| 8 | Управление двигателем | |
| 9 | Не используется | |
| 10 | Не используется | |
| 11 | Кондиционирование воздуха | |
| 12 | Дневные ходовые огни | |
| 13 | Противотуманные фары | |
| 14 | Реле блокировки стоп-сигналов (только для AdvanceTrac®) | |
| 15 | Вентилятор охлаждения двигателя, уровень 2 (кондиционер) | |
| 16 | Вентилятор охлаждения двигателя, уровень 1 |
2003
Пассажирский салон
| № | Номинал, Ампер | Описание |
|---|---|---|
| R17 | — | Реле стартера |
| R18 | — | Заднее прерывистое реле |
| R19 | — | Реле прерывистого режима переднего стеклоочистителя |
| R20 | — | Не используется |
| R21 | — | Не используется |
| R22 | — | Не используется |
| R23 | — | Реле звукового сигнала |
| R24 | — | Реле энергосбережения |
| R25 | — | Реле оттайки сзади |
| 30 | 10A | Выключатель |
| 31 | 15A | Радио |
| 32 | 15A | Сигнал поворота |
| 33 | 20A | Звуковой сигнал, сиденья с электроприводом (только SVT) |
| 34 | 20A | люк с электроприводом |
| 35 | 7.5A | Освещение салона, Электропривод зеркал |
| 36 | 7.5A | Переключатель кондиционера, аварийная сигнализация, комбинация приборов |
| 37 | — | Не используется |
| 38 | — | Не используется |
| 39 | — | Не используется |
| 40 | 10A | Фонари заднего хода (автоматическая коробка передач) |
| 41 | 7.5A | Радио и кластер (аксессуар) |
| 42 | 15A | Стоп-сигналы |
| 43 | 15A | Задний стеклоочиститель |
| 44 | 20A | Противотуманные фары |
| 45 | 7.5A | Рециркуляционный воздух, Кондиционер |
| 46 | 7.5A | Антиблокировочная тормозная система (АБС) |
| 47 | 20A | Прикуриватель, задняя розетка (только SVT) |
| 48 | 10A | Разъем канала передачи данных |
| 49 | 25A | Задний антиобледенитель |
| 50 | 7.5A | Зеркало с подогревом, Индикатор подсветки с подогревом |
| 51 | — | Не используется |
| 52 | 15A | Сиденья с подогревом |
| 53 | 10A | Фонари заднего хода (механическая коробка передач) |
| 54 | 25A | Задние электрические стеклоподъемники |
| 55 | 25A | Передние электрические стеклоподъемники |
| 56 | 20A | Передние дворники |
| 57 | 7.5A | Габаритные и габаритные огни (справа) |
| 58 | 7.5A | Габаритные и габаритные огни (слева) |
| 59 | 7.5A | Выключатель света (фары) |
| 60 | 7.5A | Модуль подушки безопасности |
| 61 | 7.5A | Модули PATS, Комбинация приборов |
| 62 | 7.5A | Подсветка номерного знака |
| 63 | 20A | Силовые замки (GEM) |
Предохранитель 63 расположен на задней стороне панели. Обратитесь к своему дилеру или сертифицированному специалисту для обслуживания этого предохранителя.

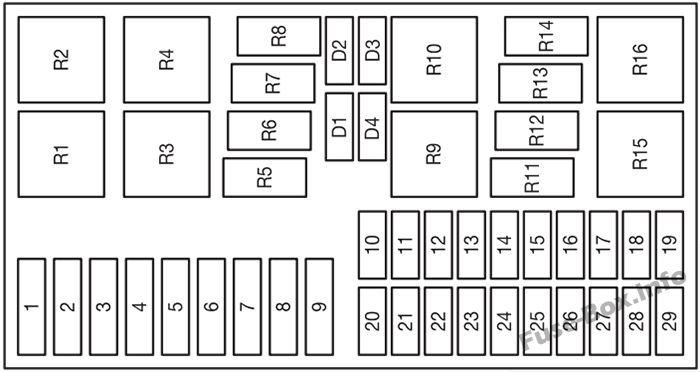

Моторного отсека
| № | Номинал, Ампер | Описание |
|---|---|---|
| 1 | 40A | Основной источник питания для электрической системы |
| 2 | 30A | Вентилятор охлаждения двигателя (A/C) 2-й предохранитель |
| 3 | 30A | Вентилятор охлаждения (только двигатель 2,0 л) |
| 4 | 30A | Двигатель воздушного насоса |
| 5 | 30A | Вентилятор охлаждения 2 (только двигатель 2,0 л) |
| 6 | 50A | Вентилятор охлаждения двигателя (A/C) 1-й предохранитель |
| 7 | 40A | Основной источник питания для электрической системы |
| 8 | 30A | Замок зажигания, Стартер |
| 9 | 20A | Управление двигателем |
| 10 | 10А (только двигатель 2,0 л) | Датчик напряжения батареи |
| 10 | 1A (только двигатель 2,3 л) | Датчик напряжения батареи |
| 11 | 30A | Антиблокировочная тормозная система (АБС) |
| 12 | 15A | Топливный насос |
| 13 | — | Не используется |
| 14 | — | Не используется |
| 15 | 10A | Соленоид муфты кондиционера |
| 16 | 10A | Ближний свет (левая сторона - обычные фары) |
| 16 | 15A | Ближний свет (левая сторона - HID фары) |
| 17 | 10A | Ближний свет (правая сторона - обычные фары) |
| 17 | 15A | Ближний свет (правая сторона - HID фары) |
| 18 | 10А (только двигатель 2,0 л) | Датчики кислорода с подогревом |
| 18 | 15А (только двигатель 2,3 л) | Датчики кислорода с подогревом |
| 19 | — | Не используется |
| 20 | 10A | Модуль двигателя |
| 21 | 20A | ABS |
| 22 | 20A | Ближний свет (ДХО) |
| 23 | — | Не используется |
| 24 | 30A | Сабвуфер |
| 25 | — | Не используется |
| 26 | 10A | Дальний свет (слева) |
| 27 | 10A | Дальний свет (справа) |
| 28 | — | Не используется |
| 29 | — | Не используется |
| 64 | 40A | Двигатель вентилятора отопителя |
| R1 | — | Реле зажигания |
| R2 | — | Реле двигателя воздушного насоса |
| R3 | — | Реле вентилятора охлаждения (вентилятор выбега) (только для двигателя 2,3 л) |
| R4 | — | Не используется |
| R5 | — | Реле дальнего света |
| R6 | — | Реле ближнего света |
| R7 | — | Реле топливного насоса |
| R8 | — | Реле управления двигателем |
| R9 | — | Реле вентилятора системы охлаждения (только двигатель 2,0 л) |
| R10 | — | Реле вентилятора охлаждения 2 (только двигатель 2,0 л) |
| R11 | — | Реле кондиционера |
| R12 | — | Реле дневных ходовых огней (ДХО) |
| R13 | — | Реле противотуманных фар |
| R14 | — | HID-лампы (только SVT) |
| R15 | — | Реле высокой скорости вентилятора охлаждения (только кондиционер) (только двигатель 2,0 л) |
| R16 | — | Реле низкой скорости вентилятора охлаждения |
| D1 | — | диод ПКМ |
| D2 | — | Диод вентилятора охлаждения |
| D3 | — | Диод муфты кондиционера |
2004
Пассажирский салон
| № | Номинал, Ампер | Описание |
|---|---|---|
| R17 | — | Реле стартера |
| R18 | — | Заднее прерывистое реле |
| R19 | — | Реле прерывистого режима переднего стеклоочистителя |
| R20 | — | Не используется |
| R21 | — | Не используется |
| R22 | — | Реле открытия багажника/багажной двери |
| R23 | — | Реле звукового сигнала |
| R24 | — | Реле экономии заряда батареи |
| R25 | — | Реле оттайки сзади |
| 30 | 10A | Выключатель |
| 31 | 15A | Радио |
| 32 | 15A | Сигнал поворота |
| 33 | 20A | Звуковой сигнал, сиденья с электроприводом (только SVT) |
| 34 | 20A | люк с электроприводом |
| 35 | 7.5A | Освещение салона, Электропривод зеркал |
| 36 | 7.5A | Переключатель кондиционера, аварийная сигнализация, комбинация приборов |
| 37 | 25A | Освобождение крышки багажника/багажной двери |
| 38 | — | Не используется |
| 39 | — | Не используется |
| 40 | 10A | Фонари заднего хода (автоматическая коробка передач) |
| 41 | 7.5A | Радио и кластер (аксессуар) |
| 42 | 15A | Стоп-сигналы |
| 43 | 15A | Задний стеклоочиститель |
| 44 | 20A | Противотуманные фары |
| 45 | 7.5A | Рециркуляционный воздух, Кондиционер |
| 46 | 7.5A | Антиблокировочная тормозная система (АБС) |
| 47 | 20A | Прикуриватель, задняя розетка (только SVT) |
| 48 | 10A | Разъем канала передачи данных |
| 49 | 25A | Задний антиобледенитель |
| 50 | 7.5A | Зеркало с подогревом, Индикатор подсветки с подогревом |
| 51 | — | Не используется |
| 52 | 15A | Сиденья с подогревом |
| 53 | 10A | Фонари заднего хода (механическая коробка передач) |
| 54 | 25A | Задние электрические стеклоподъемники |
| 55 | 25A | Передние электрические стеклоподъемники |
| 56 | 20A | Передние дворники |
| 57 | 7.5A | Габаритные и габаритные огни (справа) |
| 58 | 7.5A | Габаритные и габаритные огни (слева) |
| 59 | 7.5A | Выключатель света (фары) |
| 60 | 7.5A | Модуль подушки безопасности |
| 61 | 7.5A | Модули PATS, Комбинация приборов |
| 62 | 7.5A | Подсветка номерного знака |
| 63 | 20A | Силовые замки (GEM) |
Предохранитель 63 расположен на задней стороне панели. Обратитесь к своему дилеру или сертифицированному специалисту для обслуживания этого предохранителя.
Моторного отсека
| № | Номинал, Ампер | Описание |
|---|---|---|
| 1 | 40A | Основной источник питания для электрической системы |
| 2 | 30A | Вентилятор охлаждения двигателя (A/C) 2-й предохранитель |
| 3 | 30A | Вентилятор охлаждения (только двигатель 2,0 л) |
| 4 | 30A | Двигатель воздушного насоса |
| 5 | 30A | Вентилятор охлаждения 2 (только двигатель 2,0 л) |
| 6 | 50A | Вентилятор охлаждения двигателя (A/C) 1-й предохранитель |
| 7 | 40A | Основной источник питания для электрической системы |
| 8 | 30A | Замок зажигания, Стартер |
| 9 | 20A | Управление двигателем |
| 10 | 10А (только двигатель 2,0 л) | Датчик напряжения аккумулятора |
| 10 | 1A (только двигатель 2,3 л) | Датчик напряжения аккумулятора |
| 11 | 30A | Антиблокировочная тормозная система (АБС) |
| 12 | 15A | Топливный насос |
| 13 | — | Не используется |
| 14 | — | Не используется |
| 15 | 10A | Соленоид муфты кондиционера |
| 16 | 10A | Ближний свет (левая сторона - обычные фары) |
| 16 | 15A | Ближний свет (левая сторона - HID фары) |
| 17 | 10A | Ближний свет (правая сторона - обычные фары) |
| 17 | 15A | Ближний свет (правая сторона - HID фары) |
| 18 | 10А (только двигатель 2,0 л) | Датчики кислорода с подогревом |
| 18 | 15А (только двигатель 2,3 л) | Датчики кислорода с подогревом |
| 19 | — | Не используется |
| 20 | 10A | Модуль двигателя |
| 21 | 20A | ABS |
| 22 | 20A | Ближний свет (ДХО) |
| 23 | 10A | Вентилятор охлаждения (только двигатель 2,3 л) |
| 24 | 30A | Сабвуфер |
| 25 | — | Не используется |
| 26 | — | Не используется |
| 27 | 15A | Дальний свет (правый и левый) |
| 28 | — | Не используется |
| 29 | — | Не используется |
| 64 | 40A | Двигатель вентилятора отопителя |
| R1 | — | Реле зажигания |
| R2 | — | Реле двигателя воздушного насоса (только двигатель 2,3 л) |
| R3 | — | Реле вентилятора охлаждения (вентилятор выбега) (только для двигателя 2,3 л) |
| R4 | — | Не используется |
| R5 | — | Реле дальнего света |
| R6 | — | Реле ближнего света |
| R7 | — | Реле топливного насоса |
| R8 | — | Реле управления двигателем |
| R9 | — | Реле вентилятора системы охлаждения (только двигатель 2,0 л) |
| R10 | — | Реле вентилятора охлаждения 2 (только двигатель 2,0 л) |
| R11 | — | Мистер кондиционирующее реле |
| R12 | — | Реле дневных ходовых огней (ДХО) |
| R13 | — | Реле противотуманных фар |
| R14 | — | HID-лампы (только SVT) |
| R15 | — | Реле высокой скорости вентилятора охлаждения (только кондиционер) (только двигатель 2,0 л) |
| R16 | — | Реле низкой скорости вентилятора охлаждения |
| D1 | — | диод ПКМ |
| D2 | — | Диод вентилятора охлаждения |
| D3 | — | Диод муфты кондиционера |
2005
Пассажирский салон
| № | Номинал, Ампер | Описание |
|---|---|---|
| R17 | — | Реле стартера |
| R18 | — | Реле прерывистого режима работы заднего стеклоочистителя |
| R19 | — | Реле прерывистого режима переднего стеклоочистителя |
| R20 | — | Не используется |
| R21 | — | Не используется |
| R22 | — | Реле открытия багажника/багажной двери |
| R23 | — | Реле звукового сигнала |
| R24 | — | Реле экономии заряда батареи |
| R25 | — | Реле обогрева заднего стекла/обогрева зеркал |
| 30 | 10A | Габаритные огни |
| 31 | 20A | Радио |
| 32 | 15A | Сигнал поворота (ГЕМ) |
| 33 | 20A | Horn |
| 34 | 20A | Отдельное реле крышки багажника (только седан), люк с электроприводом |
| 35 | 7.5A | Освещение салона, Электропривод зеркал |
| 36 | 7.5A | Переключатель кондиционера, комбинация приборов |
| 37 | 25A | Освобождение крышки багажника/багажной двери |
| 38 | — | Не используется |
| 39 | — | Не используется |
| 40 | 10A | Фонари заднего хода (только для автоматической коробки передач) |
| 41 | 7.5A | Радио и кластер (аксессуар) |
| 42 | 15A | Стоп-сигналы |
| 43 | 15A | Задний дворник, люк (зажигание) |
| 44 | 20A | Противотуманные фары |
| 45 | 7.5A | Рециркуляционный воздух, Кондиционер |
| 46 | 7.5A | Антиблокировочная тормозная система (АБС) |
| 47 | 20A | Прикуриватель/розетка |
| 48 | 10A | Разъем канала передачи данных |
| 49 | 25A | Задний антиобледенитель |
| 50 | 7.5A | Зеркало с подогревом, Индикатор подсветки с подогревом |
| 51 | 7.5A | Система обнаружения переднего пассажира |
| 52 | 15A | Сиденья с подогревом |
| 53 | 10A | Фонари заднего хода (только для механической коробки передач), Регулятор скорости |
| 54 | 25A | Задние электрические стеклоподъемники |
| 55 | 25A | Передние электрические стеклоподъемники |
| 56 | 20A | Передние дворники |
| 57 | 7.5A | Габаритные и габаритные огни (правая сторона) |
| 58 | 7.5A | Габаритные и габаритные огни (левая сторона), Освещение номерного знака |
| 59 | 7.5A | Выключатель света (фары) |
| 60 | 7.5A | Модуль подушки безопасности |
| 61 | 7.5A | Модули PATS, Комбинация приборов |
| 62 | 7.5A | Радио (Старт) |
| 63 | 20A | Силовые замки (GEM) |
Предохранитель 63 расположен на задней стороне панели. Обратитесь к своему дилеру или сертифицированному специалисту для обслуживания этого предохранителя.
Моторного отсека
| № | Номинал, Ампер | Описание |
|---|---|---|
| 1 | 40A | Основное питание (к панели предохранителей в салоне) |
| 2 | 30A | Вентилятор охлаждения двигателя (вторичный предохранитель) |
| 3 | 40A | Двигатель вентилятора отопителя |
| 4 | 30A | Двигатель воздушного насоса (только двигатель PZEV) |
| 5 | — | Не используется |
| 6 | 50A | Вентилятор охлаждения двигателя (главный предохранитель) |
| 7 | 40A | Основное питание (к панели предохранителей в салоне) |
| 8 | 30A | Замок зажигания, соленоид стартера |
| 9 | 20A | Управление двигателем |
| 10 | 1A | Датчик напряжения батареи |
| 11 | 30A | Антиблокировочная тормозная система (ABS) (насосы) |
| 12 | 15A | Топливный насос |
| 13 | — | Не используется |
| 14 | — | Не используется |
| 15 | 10A | Соленоид муфты кондиционера |
| 16 | 10A | Ближний свет (левая сторона) |
| 17 | 10A | Ближний свет (правая сторона) |
| 18 | 15A | Датчики кислорода в выхлопных газах с подогревом (HE GO) |
| 19 | — | Не используется |
| 20 | 10A | Модуль двигателя (КАП) |
| 21 | 20A | АБС (клапаны) |
| 22 | 20A | Дневные ходовые огни (ДХО) |
| 23 | — | Не используется |
| 24 | 30A | Сабвуфер |
| 25 | — | Не используется |
| 26 | 10A | Левый дальний свет |
| 27 | 10A | Правый дальний свет |
| 28 | — | Не используется |
| 29 | — | Не используется |
| R1 | — | Реле зажигания |
| R2 | — | Реле двигателя воздушного насоса (только двигатель PZEV) |
| R3 | — | Вентилятор охлаждения (высокоскоростной) |
| R4 | — | Вентилятор охлаждения (средней скорости) |
| R5 | — | Реле дальнего света |
| R6 | — | Реле ближнего света |
| R7 | — | Реле топливного насоса |
| R8 | — | Реле управления двигателем |
| R9 | — | Реле вентилятора охлаждения |
| R10 | — | Реле вентилятора охлаждения |
| R11 | — | Электромагнитное реле муфты кондиционера |
| R12 | — | Реле ДХО |
| R13 | — | Реле противотуманных фар |
| R14 | — | Не используется |
| R15 | — | Не используется |
| R16 | — | Не используется |
| D1 | — | диод ПКМ |
| D2 | — | Диод вентилятора охлаждения |
| D3 | — | Диод муфты кондиционера |
| D4 | — | Диод вентилятора охлаждения |
2006
Пассажирский салон
| № | Номинал, Ампер | Описание |
|---|---|---|
| R17 | — | Реле стартера |
| R18 | — | Реле прерывистого режима работы заднего стеклоочистителя |
| R19 | — | Реле прерывистого режима переднего стеклоочистителя |
| R20 | — | Не используется |
| R21 | — | Не используется |
| R22 | — | Не используется |
| R23 | — | Реле звукового сигнала |
| R24 | — | Реле экономии заряда батареи |
| R25 | — | Реле обогрева заднего стекла/обогрева зеркал |
| 30 | 10A | Габаритные огни |
| 31 | 20A | Радио |
| 32 | 15A | Сигнал поворота (ГЕМ) |
| 33 | 20A | Horn |
| 34 | 20A | люк с электроприводом |
| 35 | 7.5A | Освещение салона, Электропривод зеркал |
| 36 | 7.5A | Переключатель кондиционера, комбинация приборов |
| 37 | — | Не используется |
| 38 | — | Не используется |
| 39 | — | Не используется |
| 40 | 10A | Фонари заднего хода (только для автоматической коробки передач) |
| 41 | 7.5A | Радио и кластер (аксессуар) |
| 42 | 10A | Стоп-сигналы, блокировка переключения передач |
| 43 | 15A | Задний дворник, люк (зажигание) |
| 44 | — | Не используется |
| 45 | 7.5A | Рециркуляционный воздух, Кондиционер |
| 46 | — | Не используется |
| 47 | 20A | Прикуриватель/розетка |
| 48 | 10A | Разъем канала передачи данных |
| 49 | 25A | Задний антиобледенитель |
| 50 | 7.5A | Зеркало с подогревом, Индикатор подсветки с подогревом |
| 51 | 7.5A | Система обнаружения переднего пассажира |
| 52 | 15A | Сиденья с подогревом |
| 53 | 10A | Фонари заднего хода (только для механической коробки передач), Регулятор скорости |
| 54 | 25A | Задние электрические стеклоподъемники |
| 55 | 25A | Передние электрические стеклоподъемники |
| 56 | 20A | Передние дворники |
| 57 | — | Не используется |
| 58 | — | Не используется |
| 59 | 7.5A | Выключатель света (фары) |
| 60 | 7.5A | Модуль подушки безопасности |
| 61 | 7.5A | Модули PATS, Комбинация приборов |
| 62 | 7.5A | Радио (Старт) |
| 63 | 20A | Силовые замки (GEM) |
Предохранитель 63 расположен на задней стороне панели. Обратитесь к своему дилеру или сертифицированному специалисту для обслуживания этого предохранителя.
Моторного отсека
| № | Номинал, Ампер | Описание |
|---|---|---|
| 1 | 40A | Основное питание (к панели предохранителей в салоне) |
| 2 | — | Не используется |
| 3 | — | Не используется |
| 4 | 30A | Двигатель воздушного насоса (только двигатель PZEV) |
| 5 | — | Не используется |
| 6 | 50A | Вентилятор охлаждения двигателя (главный предохранитель) |
| 7 | 40A | Основное питание (к панели предохранителей в салоне) |
| 8 | 30A | Замок зажигания, соленоид стартера |
| 9 | 20A | Управление двигателем |
| 10 | 1A | Датчик напряжения батареи |
| 11 | 30A | Сабвуфер |
| 12 | 15A | Двигатель топливного насоса |
| 13 | — | Не используется |
| 14 | — | Не используется |
| 15 | 20A | АБС (клапаны) |
| 16 | 10A | Ближний свет (левая сторона) |
| 17 | 10A | Ближний свет (правая сторона) |
| 18 | 15A | Датчики кислорода в выхлопных газах с подогревом (HE GO) |
| 19 | 40A | Двигатель вентилятора отопителя |
| 20 | 10A | Модуль двигателя (КАП) |
| 21 | 10A | A/C |
| 22 | 20A | Дневные ходовые огни (ДХО) |
| 23 | — | Не используется |
| 24 | 30A | Антиблокировочная тормозная система (ABS) (насосы) |
| 25 | — | Не используется |
| 26 | 15A | Противотуманные фары |
| 27 | 15A | Дальний свет |
| 28 | — | Не используется |
| 29 | 10A | Модуль АБС, контроль скорости |
| R1 | — | Реле зажигания |
| R2 | — | Реле двигателя воздушного насоса (только двигатель PZEV) |
| R3 | — | Вентилятор охлаждения (высокоскоростной) |
| R4 | — | Вентилятор охлаждения (низкоскоростной) |
| R5 | — | Реле дальнего света, Противотуманные фары |
| R6 | — | Реле ближнего света |
| R7 | — | Реле топливного насоса |
| R8 | — | Реле управления двигателем |
| R9 | — | Реле вентилятора охлаждения |
| R10 | — | Реле вентилятора охлаждения |
| R11 | — | Электромагнитное реле муфты кондиционера |
| R12 | — | Реле ДХО |
| R13 | — | Не используется |
| R14 | — | Не используется |
| R15 | — | Не используется |
| R16 | — | Не используется |
| D1 | — | диод ПКМ |
| D2 | — | Не используется |
| D3 | — | Диод муфты кондиционера |
| D4 | — | Не используется |
2007
Пассажирский салон
| № | Номинал, Ампер | Описание |
|---|---|---|
| R17 | — | Реле стартера |
| R18 | — | Не используется |
| R19 | — | Не используется |
| R20 | — | Не используется |
| R21 | — | Дневные ходовые огни |
| R22 | — | Не используется |
| R23 | — | Не используется |
| R24 | — | Не используется |
| R25 | — | Реле обогрева заднего стекла/обогрева зеркал |
| 30 | 10A | Габаритные огни |
| 31 | 20A | Радио |
| 32 | 15A | Сигнал поворота (ГЕМ) |
| 33 | 20A | Люк на крыше |
| 34 | 20A | Horn |
| 35 | 7.5A | Переключатель кондиционера, комбинация приборов |
| 36 | 7.5A | Освещение салона, Электропривод зеркал |
| 37 | — | Не используется |
| 38 | — | Не используется |
| 39 | 2A | Катушка реле ПКМ |
| 40 | 25A | Задний антиобледенитель |
| 41 | — | Не используется |
| 42 | 10A | Стоп-сигналы, блокировка переключения передач |
| 43 | 15A | Задний дворник, люк (зажигание) |
| 44 | 15A | Дневные ходовые огни (ДХО) |
| 45 | 7.5A | Рециркуляционный воздух, Кондиционер |
| 46 | — | Не используется |
| 47 | 20A | Прикуриватель/розетка |
| 48 | 10A | Разъем канала передачи данных |
| 49 | 7.5A | Зеркало с подогревом, Индикатор подсветки с подогревом |
| 50 | 10A | Фонари заднего хода (только для автоматической коробки передач) |
| 51 | 7.5A | Система обнаружения переднего пассажира |
| 52 | 15A | Сиденья с подогревом |
| 53 | 10A | Фонари заднего хода (только для механической коробки передач), Регулятор скорости |
| 54 | 25A | Задние электрические стеклоподъемники |
| 55 | 25A | Передние электрические стеклоподъемники |
| 56 | 20A | Передние дворники |
| 57 | 7.5A | Радио и кластер (аксессуар) |
| 58 | — | Не используется |
| 59 | 7.5A | Выключатель света (фары) |
| 60 | 7.5A | Модуль подушки безопасности |
| 61 | 7.5A | Модули PATS, Комбинация приборов |
| 62 | 7.5A | Радио (Старт) |
| 63 | 20A | Силовые замки (GEM) |
Предохранитель 63 расположен на задней стороне панели. Обратитесь к своему дилеру или сертифицированному специалисту для обслуживания этого предохранителя.
Моторного отсека
| № | Номинал, Ампер | Описание |
|---|---|---|
| 1 | 40A | Основное питание (к панели предохранителей в салоне) |
| 2 | — | Не используется |
| 3 | — | Не используется |
| 4 | 30A | Двигатель воздушного насоса (только двигатель PZEV) |
| 5 | 30A | Антиблокировочная тормозная система (ABS) (насосы) |
| 6 | 50A | Вентилятор охлаждения двигателя (главный предохранитель) |
| 7 | 40A | Основное питание (к панели предохранителей в салоне) |
| 8 | 30A | Замок зажигания, соленоид стартера |
| 9 | 20A | Управление двигателем |
| 10 | 1A | Датчик напряжения батареи |
| 11 | 30A | Сабвуфер |
| 12 | 15A | Двигатель топливного насоса |
| 13 | 20A | Антиблокировочная тормозная система (ABS) (клапаны) |
| 14 | — | Не используется |
| 15 | — | Не используется |
| 16 | 10A | Ближний свет (левая сторона) |
| 17 | 10A | Ближний свет (правая сторона) |
| 18 | 15A | Датчики кислорода в выхлопных газах с подогревом (HE GO) |
| 19 | 40A | Двигатель вентилятора отопителя |
| 20 | 10A | Модуль двигателя (КАП) |
| 21 | 10A | A/C |
| 22 | 20A | Ближний свет |
| 23 | 15A | Дальний свет, Противотуманные фары |
| 24 | — | Не используется |
| 25 | — | Не используется |
| 26 | — | Не используется |
| 27 | — | Не используется |
| 28 | — | Не используется |
| 29 | 10A | Модуль АБС, контроль скорости |
| R1 | — | Реле зажигания |
| R2 | — | Реле дальнего света, реле противотуманных фар |
| R3 | — | Вентилятор охлаждения (высокоскоростной) |
| R4 | — | Вентилятор охлаждения (низкоскоростной) |
| R5 | — | Реле кондиционера |
| R6 | — | Реле ближнего света |
| R7 | — | Реле топливного насоса |
| R8 | — | Реле управления двигателем |
| R9 | — | Реле вентилятора охлаждения |
| R10 | — | Реле вентилятора охлаждения |
| R11 | — | Не используется |
| R12 | — | Не используется |
| R13 | — | Не используется |
| R14 | — | Не используется |
| R15 | — | Реле двигателя воздушного насоса |
| R16 | — | Не используется |
| D1 | — | Не используется |
| D2 | — | Не используется |
| D3 | — | Диод муфты кондиционера |
| D4 | — | Не используется |
