Предохранители и реле Ford Focus (2008-2011)

Схемы относятся к указанным годам и вариантам Ford Focus (2008-2011). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Ford.

Расположение предохранителей Форд Фокус 2008-2011 гг.

Расположение предохранителей Форд Фокус 2008-2011 гг.

Предохранители прикуривателя (розетка) являются предохранители №3 (разъем питания) и №15 (передний разъем питания) в блоке предохранителей моторного отсека.

Расположение блока предохранителей

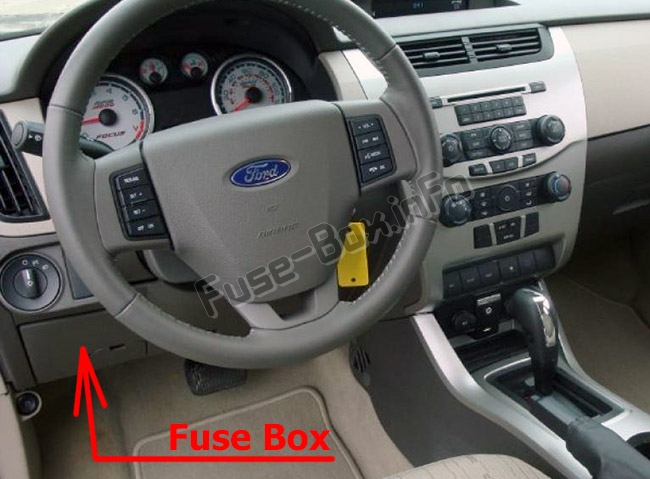

Пассажирский салон

Панель расположена ниже и левее руля у педали тормоза.
Снимите кожух под рулевым колесом.Пассажирский салон

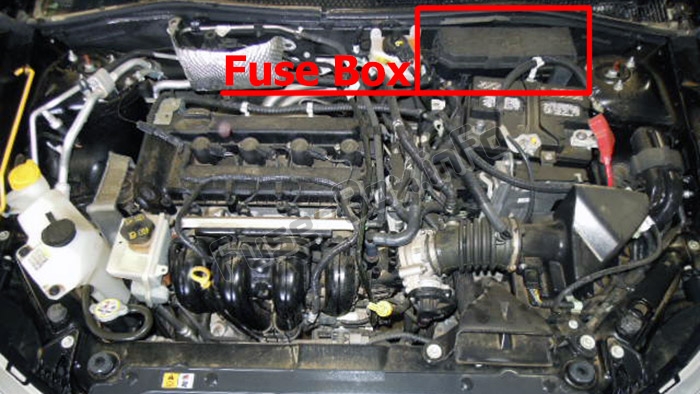

Моторного отсека

Распределительная коробка расположена в моторном отсеке.Моторного отсека

Схемы блока предохранителей

2008

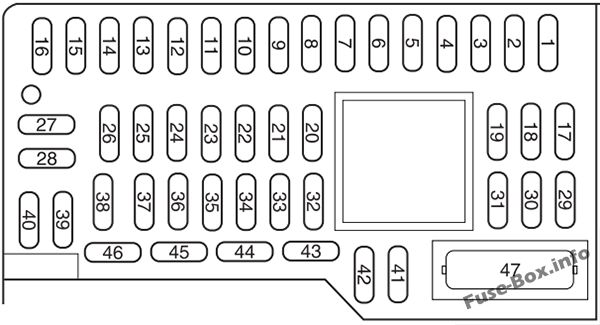

Пассажирский салон

Пассажирский салон

Назначение предохранителей в салоне (2008 г.)
№Номинал, АмперОписание
1—Не используется
215AТормозной выключатель CHMSL
315AСпутниковое радио
4—Не используется
510AБлокировка переключения передач
620AПравый передний указатель поворота/левый передний указатель поворота
710AЛевая фара ближнего света
810AПравая фара ближнего света
915AВнутренние лампы
1015AПодсветка приборной панели
11—Не используется
127.5AЗеркала с электроприводом
135ASYNC
14—Не используется
1510AРециркуляционный воздух, кондиционер
16—Не используется
1720AСиловые замки, открытие багажника
1820AСиденья с подогревом
19—Не используется
2015AРазъем канала передачи данных
2115AПротивотуманные фары, индикатор противотуманных фар
2215AПарковочные огни
2315AЛампы дальнего света
2420AHorn
2510AЛампы спроса, лампы багажника
2610AПриборный щиток
2720AВыключатель зажигания
285AРадио (Старт)
295AКомбинация приборов (работа/запуск)
30—Не используется
3110AABS
3210AМодуль управления ограничениями
33—Не используется
34—Не используется
35—Не используется
365AМодуль ПАТС
3710AКлимат-контроль (работа/запуск)
3820AСабвуфер
3920AРадио/CID/EFP
40—Не используется
4115AПодсветка переключателя дверного замка/люка, электрохромное зеркало
42—Не используется
4310AКомбинация приборов, сиденья с подогревом (Run/Accessory)
44—Не используется
455AПередние дворники (логика)
467.5AСистема обнаружения переднего пассажира
4730А (автоматический выключатель)Люк, электрические стеклоподъемники

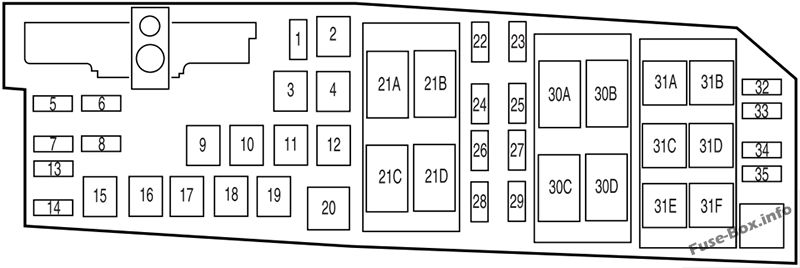

Моторного отсека

Моторного отсека

Назначение предохранителей в распределительной коробке (2008 г.)
№Номинал, АмперОписание
115AЗеркало с подогревом
230AЗадняя разморозка
320AСиловая установка
420AТопливный насос
510AМодуль управления силовым агрегатом (PCM) KAPWR / Canister Vent
615AАльтернативный смысл
710AФонари заднего хода
8—Не используется
940AАБС двигатель
1030AДворники
1130AСтартер
1240Aвоздуходувка
1310AМуфта кондиционера
1410AКатушка реле ПКМ
1520AПередняя розетка
1620AОхлаждающий вентилятор — низкий
1730AОхлаждающий вентилятор — высокий
1820Aсоленоид АБС
19—Запасной
20—Реле муфты кондиционера
21AРеле оттайки сзади
21B—Не используется
21C—Реле вентилятора
21D—Реле ПКМ
2210AТопливный инжектор
233AОкружающее освещение
24—Не используется
25—Не используется
2615AПКМ, МИЛ
27—Запасной
2815APCM
2915AЗажигание
30A—Реле низкой скорости вентилятора охлаждения
30B—Реле стартера
30C—Запасной
30D—Реле высокой скорости вентилятора охлаждения
31A—Реле фонарей заднего хода
31B—Реле топливного насоса
31C—Запасной
31D—Запасной
31E—Запасной
31F—Запасной
32—Диод муфты кондиционера
33—ЕЕС-диод
34—Диод интегрированного запуска одним касанием (OTIS)
3510AВыполнить/Запустить

2009

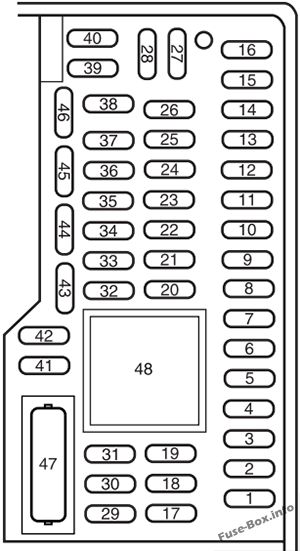

Пассажирский салон

Пассажирский салон

Назначение предохранителей в салоне (2009 г.)
№Номинал, АмперЗащищенные цепи
130AНе используется (запасной)
215AТормозной выключатель CHMSL
315AСпутниковое радио
430AНе используется (запасной)
510AБлокировка переключения передач
620AПравый передний указатель поворота/левый передний указатель поворота, задние стоп-сигналы/поворотники
710AЛевая фара ближнего света
810AПравая фара ближнего света
915AВнутренние лампы
1015AПодсветка приборной панели
1110AНе используется (запасной)
127.5AЗеркала с электроприводом
135ASYNC
1410AНе используется (запасной)
1510AРециркуляционный воздух, кондиционер
1615AНе используется (запасной)
1720AСиловые замки, открытие багажника
1820AСиденья с подогревом
1925AНе используется (запасной)
2015AРазъем канала передачи данных
2115AПротивотуманные фары, Индикатор противотуманных фар
2215AПарковочные огни
2315AЛампы дальнего света
2420AHorn
2510AЛампы спроса, лампы багажника
2610AПриборный щиток
2720AВыключатель зажигания
285AРадио (Старт)
295AКомбинация приборов (работа/запуск)
305AНе используется (запасной)
3110AABS
3210AМодуль управления ограничениями
3310AНе используется (запасной)
345AНе используется (запасной)
3510AНе используется (запасной)
365AМодуль ПАТС
3710AКлимат-контроль (работа/запуск)
3820AСабвуфер
3920AРадио/CID/EFP
4020AНе используется (запасной)
4115AПодсветка переключателя дверного замка/люка, Электрохромное зеркало, Окружающее освещение
4210AНе используется (запасной)
4310AНе используется (запасной)
4410AНе используется (запасной)
455AПередние дворники (логика)
467.5AСистема обнаружения переднего пассажира
4730А (автоматический выключатель)Люк, электрические стеклоподъемники
48—Дополнительное реле с задержкой

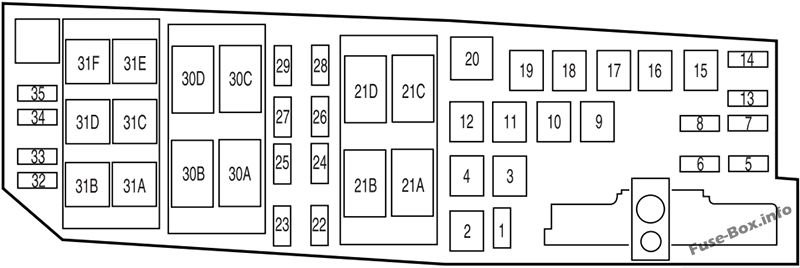

Моторного отсека

Моторного отсека

Назначение предохранителей в распределительной коробке (2009 г.)
№Номинал, АмперЗащищенные цепи
115AЗеркало с подогревом
230AЗадняя разморозка
320AСиловая установка
420AТопливный насос
510AМодуль управления силовым агрегатом (PCM) KAPWR / Canister Vent
615AАльтернативный смысл
710AФонари заднего хода
8—Не используется
940AАБС двигатель
1030AДворники
1130AСтартер
1240Aвоздуходувка
1310AМуфта кондиционера
1410AКатушка реле ПКМ
1520AПередняя розетка
1620AОхлаждающий вентилятор — низкий
1730AОхлаждающий вентилятор — высокий
1820Aсоленоид АБС
19—Не используется
20—Реле муфты кондиционера
21AРеле оттайки сзади
21B—Не используется
21C—Реле вентилятора
21D—Реле ПКМ
2210AТопливный инжектор
23—Не используется
24—Не используется
25—Не используется
2615AПКМ, МИЛ
27—Не используется
2815APCM
2915AЗажигание
30A—Реле низкой скорости вентилятора охлаждения
30B—Реле стартера
30C—Не используется
30D—Реле высокой скорости вентилятора охлаждения
31A—Реле фонарей заднего хода
31B—Реле топливного насоса
31C—Реле питания стеклоочистителя
31D—Не используется
31E—Не используется
31F—Не используется
32—Диод муфты кондиционера
33—ЕЕС-диод
34—Диод интегрированного запуска одним касанием (OTIS)
3510AВыполнить/Запустить

2010

Пассажирский салон

Пассажирский салон

Назначение предохранителей в салоне (2010 г.)
№Номинал, АмперЗащищенные цепи
130AНе используется (запасной)
215AВыключатель тормоза (верхний стоп-сигнал)
315AНе используется (запасной)
430AНе используется (запасной)
510AБлокировка переключения передач
620AПравый передний поворотник/левый передний поворотник, задние стоп-сигналы/поворотники
710AЛевая фара ближнего света
810AПравая фара ближнего света
915AВнутренние светильники
1015AПодсветка панели приборов
1110AНе используется (запасной)
127.5AЗеркала с электроприводом
135AСИНХР®
1410AНе используется (запасной)
1510AРециркуляционный воздух, Кондиционер
1615AНе используется (запасной)
1720AЭлектрозамки, открытие багажника
1820AСиденья с подогревом
1925AНе используется (запасной)
2015AРазъем канала передачи данных
2115AПротивотуманные фары, индикатор противотуманных фар
2215AГабаритные огни
2315AЛампы дальнего света
2420AHorn
2510AЛампы спроса, Лампы багажника
2610AПриборный щиток
2720AЗамок зажигания
285AРадио (Старт)
295AКомбинация приборов (Работа/Пуск)
305AНе используется (запасной)
3110AНе используется (запасной)
3210AМодуль управления удерживающими устройствами
3310AНе используется (запасной)
345AНе используется (запасной)
3510AАнтиблокировочная тормозная система (АБС)
365AМодуль пассивной противоугонной системы (PATS)
3710AКлимат-контроль (Работа/Пуск)
3820AСабвуфер
3920AРадио, центральный информационный дисплей, электронная панель отделки
4020AНе используется (запасной)
4115AПодсветка переключателя дверного замка/люка, зеркало заднего вида с автоматическим затемнением, внешнее освещение
4210AНе используется (запасной)
4310AНе используется (запасной)
4410AНе используется (запасной)
455AПередние дворники (логика)
467.5AСистема обнаружения переднего пассажира
4730А (автоматический выключатель)Люк, Электрические стеклоподъемники
48—Дополнительное реле с задержкой

Моторного отсека

Моторного отсека

Назначение предохранителей в распределительной коробке (2010 г.)
№Номинал, АмперЗащищенные цепи
115AЗеркало с подогревом
230AЗадняя разморозка
320AСиловая установка
420AТопливный насос
510AМодуль управления трансмиссией (PCM) поддерживает питание, вентиляция канистры
615AАльтернативный смысл
710AФонари заднего хода
8—Не используется
940AЭлектродвигатель антиблокировочной тормозной системы (ABS)
1030AДворники
1130AСтартер
1240Aвоздуходувка
1310AМуфта кондиционера
1410AКатушка реле ПКМ
1520AСиловая установка
1620AОхлаждающий вентилятор — низкий
1730AОхлаждающий вентилятор — высокий
1820Aсоленоид АБС
19—Не используется
20—Реле муфты кондиционера
21AРеле оттайки сзади
21B—Не используется
21C—Реле вентилятора
21D—Реле ПКМ
2210AТопливный инжектор
23—Не используется
24—Не используется
25—Не используется
2615APCM - компоненты трансмиссии, связанные с выбросами
27—Не используется
2815APCM
2915AЗажигание
30A—Реле низкой скорости вентилятора охлаждения
30B—Реле стартера
30C—Не используется
30D—Реле высокой скорости вентилятора охлаждения
31A—Реле фонарей заднего хода
31B—Реле топливного насоса
31C—Реле питания стеклоочистителя
31D—Не используется
31E—Не используется
31F—Не используется
32—Диод муфты кондиционера
33—ЕЕС-диод
34—Встроенный диод запуска одним касанием (OTIS)
3510AВыполнить/Запустить

2011

Пассажирский салон

Пассажирский салон

Назначение предохранителей в салоне (2011 г.)
№Номинал, АмперЗащищенные цепи
130AНе используется (запасной)
215AВыключатель тормоза (верхний стоп-сигнал)
315AНе используется (запасной)
430AНе используется (запасной)
510AБлокировка переключения передач
620AПравый передний поворотник/левый передний поворотник, задние стоп-сигналы/поворотники
710AЛевая фара ближнего света
810AПравая фара ближнего света
915AВнутренние светильники
1015AПодсветка панели приборов
1110AНе используется (запасной)
127.5AЗеркала с электроприводом
135AСИНХР®
1410AНе используется (запасной)
1510AРециркуляционный воздух, Кондиционер
1615AМодуль глобальной системы позиционирования (GPS)
1720AЭлектрозамки, открытие багажника
1820AСиденья с подогревом
1925AНе используется (запасной)
2015AРазъем канала передачи данных
2115AПротивотуманные фары, индикатор противотуманных фар
2215AГабаритные огни
2315AЛампы дальнего света
2420AHorn
2510AЛампы спроса, Лампы багажника
2610AПриборный щиток
2720AЗамок зажигания
285AРадио (Старт)
295AКомбинация приборов (запуск/запуск)
305AНе используется (запасной)
3110AНе используется (запасной)
3210AМодуль управления удерживающими устройствами
3310AНе используется (запасной)
345AНе используется (запасной)
3510AАнтиблокировочная тормозная система (АБС)
365AМодуль пассивной противоугонной системы (PATS)
3710AКлимат-контроль (запуск/запуск)
3820AСабвуфер
3920AРадио, центральный информационный дисплей, электронная панель отделки
4020AНе используется (запасной)
4115AПодсветка переключателя дверного замка/люка, зеркало заднего вида с автоматическим затемнением, внешнее освещение
4210AНе используется (запасной)
4310AРеле обогрева сидений
4410AНе используется (запасной)
455AПередние дворники (логика)
467.5AСистема обнаружения переднего пассажира
4730А (автоматический выключатель)Люк, Электрические стеклоподъемники
48—Дополнительное реле с задержкой

Моторного отсека

Моторного отсека

Назначение предохранителей в распределительной коробке (2011 г.)
№Номинал, АмперЗащищенные цепи
115AЗеркало с подогревом
230AЗадняя разморозка
320AСиловая установка
420AТопливный насос
510AМодуль управления трансмиссией (PCM) поддерживает питание, вентиляция канистры
615AАльтернативный смысл
710AФонари заднего хода
8—Не используется
940AЭлектродвигатель антиблокировочной тормозной системы (ABS)
1030AДворники
1130AСтартер
1240Aвоздуходувка
1310AМуфта кондиционера
1410AКатушка реле ПКМ
1520AСиловая установка
1620AВентилятор охлаждения - низкий
1730AВентилятор охлаждения - высокий
1820Aсоленоид АБС
19—Не используется
20—Реле муфты кондиционера
21AРеле оттайки сзади
21B—Не используется
21C—Реле вентилятора
21D—Реле ПКМ
2210AТопливный инжектор
23—Не используется
24—Не используется
25—Не используется
2615APCM - компоненты трансмиссии, связанные с выбросами
27—Не используется
2815APCM
2915AЗажигание
30A—Реле низкой скорости вентилятора охлаждения
30B—Реле стартера
30C—Не используется
30D—Реле высокой скорости вентилятора охлаждения
31A—Реле фонарей заднего хода
31B—Реле топливного насоса
31C—Реле питания стеклоочистителя
31D—Не используется
31E—Не используется
31F—Не используется
32—Не используется
33—ЕЕС-диод
34—Встроенный диод запуска одним касанием (OTIS)
3510AВыполнить/Запустить
