Предохранители и реле Ford Focus (2012-2014)

Схемы относятся к указанным годам и вариантам Ford Focus (2012-2014). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Ford.

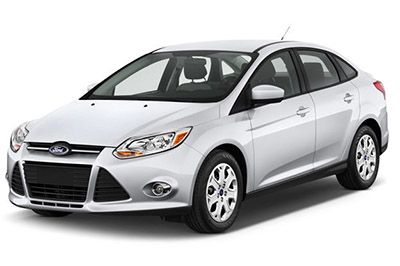

Расположение предохранителей Форд Фокус 2012-2014 гг.

Расположение предохранителей Форд Фокус 2012-2014 гг.

Предохранитель прикуривателя (розетка)предохранитель №61 (прикуриватель, розетка) в блоке предохранителей панели приборов.

Расположение блока предохранителей

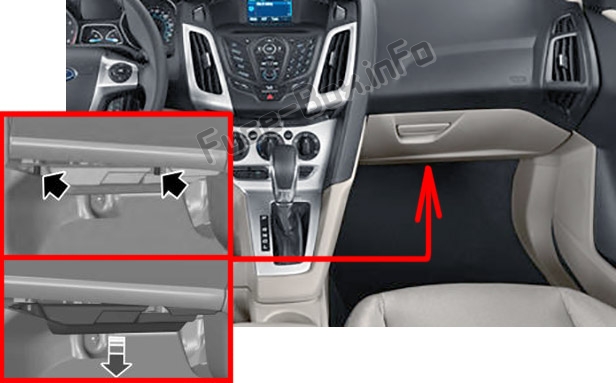

Пассажирский салон

Панель предохранителей находится с правой стороны под перчаточным ящиком (снимите нижнюю часть перчаточного ящика).Пассажирский салон

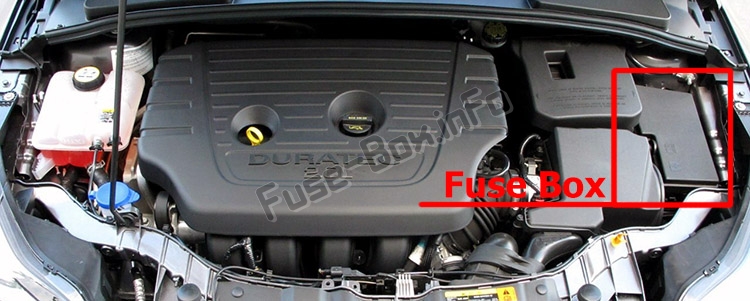

Моторного отсека

Распределительная коробка расположена в моторном отсеке.Моторного отсека

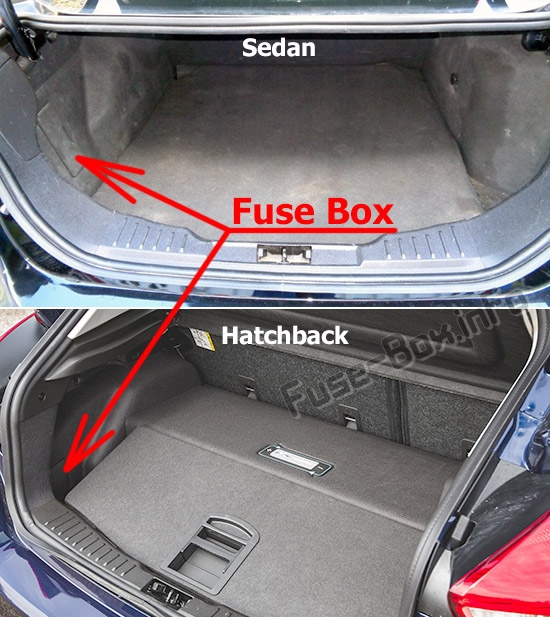

Багажное отделение

Панель предохранителей находится в багажном отделении за левой колесной нишей.Багажное отделение

Багажное отделение

Схемы блока предохранителей

2012

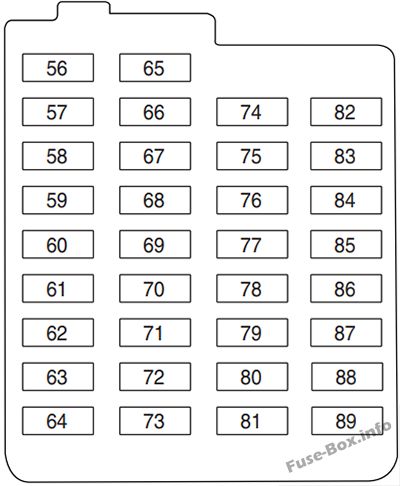

Пассажирский салон

Пассажирский салон

Назначение предохранителей в салоне (2012 г.)
№Номинал, АмперЗащищенные цепи
5620AПодача топливного насоса, TMAF
57—Не используется
58—Не используется
595AПассивный противоугонный приемопередатчик
6010AОсвещение салона, Блок переключателей двери водителя, Освещение перчаточного ящика, Блок переключателей на потолочной консоли
6120AПрикуриватель, розетка
625AМодуль датчика дождя, датчик влажности, электрохромное зеркало заднего вида
63—Не используется
64—Не используется
6510AОткрытие багажника/задней двери
6620AПоставка разблокировки DD FF, двойная блокировка
677.5ASYNC®, многофункциональный дисплей, модуль глобальной системы позиционирования (GPS), компас
68—Не используется
695AПриборный щиток
7020AЦентральный замок и разблокировка питания
7110AГоловка управления отоплением (ручной кондиционер), электронный автоматический контроль температуры Duel
727.5AМодуль рулевого колеса
735AРазъем канала передачи данных
7415AПитание фар ближнего света
7515AПоставка противотуманных фар
7610AПитание фонаря заднего хода
7720AПоставка омывателя ветрового стекла
785AЗамок зажигания, кнопка запуска
7915AРадио, Навигационный DVD-плеер, Сенсорный экран, Выключатель аварийной сигнализации, Выключатель дверного замка
8020AПоставка люка
815AРЧ приемник
8220AРеле омывателя ветрового стекла
8320AЦентральный замок
8420AПоставка разблокировки DD FF, двойная блокировка
857.5AИндикатор отключения подушки безопасности пассажира (PADI), выключатель обогрева переднего сиденья, модуль обогрева (ручной кондиционер), датчик качества воздуха, радио, датчик температуры и влажности в салоне
8610AМодуль подушки безопасности, OCS, PADI
87—Не используется
88—Не используется
89—Не используется

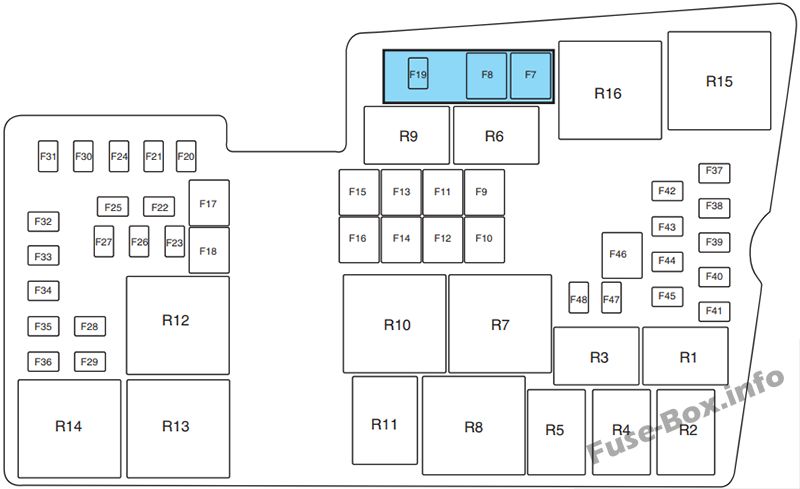

Моторного отсека

Моторного отсека

Назначение предохранителей в распределительной коробке (2012 г.)
№Номинал, АмперЗащищенные цепи
F1—Не используется
F2—Не используется
F3—Не используется
F4—Не используется
F5—Не используется
F6—Не используется
F740А**Насос ABS/ESP
F830А**клапан ESP
F930А**Обогрев заднего стекла
F1040А**Двигатель вентилятора отопителя
F11—Не используется
F1230А**Предохранитель реле ECR
F1330А**Реле стартера
F1425А**Задний электростеклоподъемник (без DCU)
F1525А**DPS6
F16—Не используется
F17—Не используется
F1820А**Мотор переднего стеклоочистителя
F195A*Подача ABS/ESP 15
F2015 А*Horn
F215A*Выключатель стоп-сигнала
F2215 А*Система контроля батареи
F235A*Катушки реле, модуль переключателя света
F24—Не используется
F2510 А*Наружное зеркало с электроприводом (без DCU)
F2615 А*Коробка передач TCM 30 автоматическая
F2715 А*Муфта кондиционера
F285A*Питание топливного реле TMAF
F29—Не используется
F30—Не используется
F31—Не используется
F3210 А*Клапан рециркуляции отработавших газов, вихревые регулирующие клапаны, кислородные датчики с подогревом
F3310 А*Катушки зажигания
F3410 А*Форсунки
F355A*Активный затвор решетки
F3610 А*ECM
F37—Не используется
F3815 А*Подача ECM/TCM 15
F39—Не используется
F405A*Корм ЭПАС 15
F4120A*Подача БЦМ 15
F4215 А*Задний стеклоочиститель
F43—Не используется
F44—Не используется
F45—Не используется
F462 5 А*Электростеклоподъемники передние (без DCU)
F477,5 А*Зеркало с подогревом (без DCU)
F485A*Наружное зеркало с электроприводом (без DCU)
R1—Не используется
R2МикрорелеHorn
R3—Не используется
R4—Не используется
R5МикрорелеЗадний стеклоочиститель
R6—Не используется
R7—Не используется
R8—Не используется
R9—Не используется
R10Мини-релеРеле стартера
R11МикрорелеМуфта кондиционера
R12Силовое релеОхлаждающий вентилятор
R13Мини-релеВентилятор обогревателя
R14Мини-релеРеле управления двигателем (ECR)
R15Силовое релеОбогрев заднего стекла
R16Силовое релеЗажигание 15
* Мини-предохранители
** Картриджные предохранители

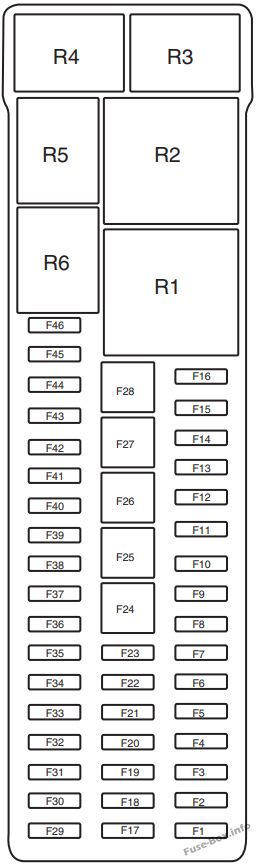

Багажное отделение

Багажное отделение

Назначение предохранителей в багажнике (2012 г.)
№Номинал, АмперЗащищенные цепи
F1—Не используется
F210AАвтомобильный модуль без ключа
F35AРучки дверей автомобиля без ключа
F425AБлок управления передней левой двери
F525AБлок управления дверью передняя правая
F625AБлок управления задней левой двери
F725AБлок управления дверью задней правой
F8—Не используется
F925AМотор сиденья водителя
F10—Не используется
F11—Не используется
F12—Не используется
F13—Не используется
F14—Не используется
F15—Не используется
F16—Не используется
F17—Не используется
F18—Не используется
F19—Не используется
F20—Не используется
F21—Не используется
F22—Не используется
F2325AАудио усилитель
F24—Не используется
F25—Не используется
F26—Не используется
F27—Не используется
F28—Не используется
F295AКамера помощи при парковке
F305AМодуль помощи при парковке
F31—Не используется
F32—Не используется
F33—Не используется
F3415AОбогрев сиденья водителя
F3515AОбогрев пассажирского сиденья
F36—Не используется
F375AЛюк на крыше
F38—Не используется
F39—Не используется
F40—Не используется
F41—Не используется
F42—Не используется
F43—Не используется
F44—Не используется
F45—Не используется
F46—Не используется
R1Силовое релеРеле заднего 15 (2/88)
R2—Не используется
R3—Не используется
R4—Не используется
R5—Не используется
R6—Не используется

2013

Пассажирский салон

Пассажирский салон

Назначение предохранителей в салоне (2013 г.)
№Номинал, АмперЗащищенные компоненты
5620AПитание топливного насоса, ДМРВ
57—Не используется
58—Не используется
595AПассивный противоугонный приемопередатчик
6010AОсвещение салона, Блок переключателей двери водителя, Освещение перчаточного ящика, Блок переключателей на потолочной консоли
6120AПрикуриватель, розетка
625AМодуль датчика дождя, датчик влажности, зеркало заднего вида с автоматическим затемнением
63—Не используется
64—Не используется
6510AОткрытие багажного отделения
6620AПодача разблокировки водительской двери, двойной замок
677.5ASYNC®, многофункциональный дисплей, модуль системы глобального позиционирования, компас
68—Не используется
695AПриборный щиток
7020AЦентральный замок и разблокировка питания
7110AГоловка управления отоплением (ручной кондиционер), электронный автоматический контроль температуры Duel
727.5AМодуль рулевого колеса
735AРазъем канала передачи данных
7415AПитание фар ближнего света
7515AПоставка противотуманных фар
7610AПитание фонаря заднего хода
7720AПоставка омывателя ветрового стекла
785AЗамок зажигания, кнопка запуска
7915AРадио, Навигационный DVD-плеер, Сенсорный экран, Выключатель аварийной сигнализации, Выключатель дверного замка
8020AПоставка люка
815AРадиочастотный приемник
8220AРеле омывателя ветрового стекла
8320AЦентральный замок
8420AПодача разблокировки водительской двери, двойной замок
857.5AИндикатор отключения подушки безопасности пассажира, Выключатель обогревателя переднего сиденья, Модуль обогрева (ручной кондиционер), Датчик качества воздуха, Радио, Датчик температуры и влажности в салоне
8610AМодуль подушки безопасности, система классификации пассажиров, индикатор отключения подушки безопасности пассажира
87—Не используется
88—Не используется
89—Не используется

Моторного отсека

Моторного отсека

Назначение предохранителей в распределительной коробке (2013 г.)
№Номинал, АмперЗащищенные компоненты
F1—Не используется
F2—Не используется
F3—Не используется
F4—Не используется
F5—Не используется
F6—Не используется
F740А**Антиблокировочная тормозная система/Электронный насос программы стабилизации
F830А**Электронный клапан программы стабилизации
F930А**Обогрев заднего стекла
F1040А**Двигатель вентилятора отопителя
F11—Не используется
F1230А**Реле управления двигателем Предохранитель
F1330А**Реле стартера
F1425А**Задний электростеклоподъемник (без блока управления дверью)
F1525А**Автоматическая коробка передач
F16—Не используется
F17—Не используется
F1820А**Мотор переднего стеклоочистителя
F195A*Антиблокировочная система тормозов/Электронная программа стабилизации 15 подачи
F2015A*Horn
F215A*Выключатель стоп-сигнала
F2215A*Система контроля батареи
F235A*Катушки реле, модуль переключателя света
F24—Не используется
F2510 А*Наружное зеркало с электроприводом (без блока управления дверью)
F2615A*Модуль управления коробкой передач 30 подачи АКПП
F2715A*Муфта кондиционера
F285A*Питание топливного реле массового расхода воздуха
F2920 А*Не используется (запасной)
F30—Не используется
F31—Не используется
F3210 А*Клапан рекуперации отработавших газов, вихревые регулирующие клапаны, кислородные датчики с подогревом
F3315A*Катушки зажигания
F3410 А*Форсунки
F355A*Активный затвор решетки
F3610 А*Модуль управления двигателем
F37—Не используется
F3815A*Питание модуля управления двигателем/модуля управления коробкой передач 15
F395A*Модуль управления фарами (Focus ST)
F405A*Электронный усилитель рулевого управления 15 подачи
F4120A*Питание блока управления кузовом 15
F4215A*Задний стеклоочиститель
F4315A*Регулировка высоты фар HID (Focus ST)
F44—Не используется
F45—Не используется
F4625A*Электрические стеклоподъемники передние (без блока управления дверью)
F477,5 А*Зеркало с подогревом (без блока управления дверью)
F485A*Наружное зеркало с электроприводом (без блока управления дверью)
R1—Не используется
R2МикрорелеHorn
R3—Не используется
R4—Не используется
R5МикрорелеЗадний стеклоочиститель
R6—Не используется
R7—Не используется
R8—Не используется
R9—Не используется
R10Мини-релеРеле стартера
R11МикрорелеМуфта кондиционера
R12Силовое релеОхлаждающий вентилятор
R13Мини-релеВентилятор отопителя
R14Мини-релеРеле управления двигателем
R15Силовое релеОбогрев заднего стекла
R16Силовое релеЗажигание 15
* Мини-предохранители
** Картриджные предохранители

Багажное отделение

Багажное отделение

Назначение предохранителей в багажнике (2013)
№Номинал, АмперЗащищенные компоненты
F1—Не используется
F210AАвтомобильный модуль без ключа
F35AРучки дверей автомобиля без ключа
F425AБлок управления передней левой двери
F525AБлок управления дверью передняя правая
F625AБлок управления задней левой двери
F725AБлок управления дверью задней правой
F8—Не используется
F925AМотор сиденья водителя
F10—Не используется
F11—Не используется
F12—Не используется
F13—Не используется
F14—Не используется
F15—Не используется
F16—Не используется
F17—Не используется
F18—Не используется
F19—Не используется
F20—Не используется
F21—Не используется
F22—Не используется
F2325AАудиоусилитель
F24—Не используется
F25—Не используется
F26—Не используется
F27—Не используется
F28—Не используется
F295AКамера помощи при парковке
F305AМодуль помощи при парковке
F31—Не используется
F32—Не используется
F33—Не используется
F3415AОбогрев сиденья водителя
F3515AОбогрев пассажирского сиденья
F36—Не используется
F375AЛюк
F38—Не используется
F39—Не используется
F40—Не используется
F41—Не используется
F42—Не используется
F43—Не используется
F44—Не используется
F45—Не используется
F46—Не используется
R1Силовое релеРеле заднего 15 (2/88)
R2—Не используется
R3—Не используется
R4—Не используется
R5—Не используется
R6—Не используется

2014

Пассажирский салон

Пассажирский салон

Назначение предохранителей в салоне (2014)
№Номинал, АмперЗащищенные компоненты
F5620AПитание топливного насоса, ДМРВ
F57—Не используется
F58—Не используется
F595AПассивный противоугонный приемопередатчик
F6010AОсвещение салона, Блок переключателей двери водителя, Освещение перчаточного ящика, Блок переключателей на потолочной консоли
F6120AПрикуриватель, розетка
F62—Не используется
F63—Не используется
F64—Не используется
F6510AОткрытие багажного отделения
F6620Aразблокировка двери водителя
F677.5ASYNC, Многофункциональный дисплей, Модуль системы глобального позиционирования, Компас
F68—Не используется
F695AКомбинация приборов, Второстепенная комбинация (Focus ST)
F7020AЦентральный замок и разблокировка питания
F7110AГоловка управления отоплением (ручной кондиционер), электронный автоматический контроль температуры Duel
F727.5AМодуль рулевого колеса
F737.5AРазъем канала передачи данных
F7415AПитание фар ближнего света
F7515AПоставка противотуманных фар
F7610AПитание фонаря заднего хода
F7720AНасос омывателя
F785AЗамок зажигания, кнопка запуска
F7915AРадио, Навигационный DVD-плеер, Выключатель аварийной сигнализации, Выключатель дверного замка
F8020AПоставка люка
F815AРадиочастотный приемник
F8220AМасса насоса омывателя
F8320AМасса центрального замка
F8420AМасса разблокировки водительской двери
F857.5AВыключатель обогрева переднего сиденья, Модуль обогрева (ручной кондиционер), Датчик качества воздуха, Радио, Датчик температуры и влажности в салоне, Люк в крыше
F8610AМодуль подушки безопасности, система классификации пассажиров, индикатор отключения подушки безопасности пассажира
F87—Не используется
F8825AПоставка для F67, F69, F71 и F79
F89—Не используется

Моторного отсека

Моторного отсека

Назначение предохранителей в распределительной коробке (2014 г.)
№Номинал, АмперЗащищенные компоненты
F740А**Антиблокировочная тормозная система/Электронный насос программы стабилизации
F830А**Электронный клапан программы стабилизации
F930А**Обогрев заднего стекла
F1040А**Двигатель вентилятора отопителя
F1130А**Поставка модуля управления кузовом KL30
F1230А**Реле управления двигателем Предохранитель
F1330А**Реле стартера
F1425А**Задний электростеклоподъемник (без блока управления дверью)
FI 525А**Автоматическая коробка передач
F16—Не используется
F17—Не используется
F1820А**Мотор переднего стеклоочистителя
F195A*Антиблокировочная система тормозов/Электронная программа стабилизации 15 подачи
F2015 А*Horn
F215A*Выключатель стоп-сигнала
F2215 А*Система контроля батареи
F235A*Катушки реле, модуль переключателя света
F2415 А*Не используется (запасной)
F2510 А*Наружное зеркало с электроприводом (без блока управления дверью)
F2615 А*Модуль управления коробкой передач 30 подачи АКПП
F2715 А*Муфта кондиционера
F285A*Питание топливного реле массового расхода воздуха
F2920A*Не используется (запасной)
F305A*Поддерживающая мощность электронного модуля управления
F31—Не используется
F3210 А*Клапан рекуперации отработавших газов, вихревые регулирующие клапаны, кислородные датчики с подогревом
F3310 А*Катушки зажигания
F3315 А*Катушки зажигания (Фокус СТ)
F3410 А*Форсунки
F355A*Активный затвор решетки
F3610 А*Модуль управления двигателем
F37—Не используется
F3815 А*Питание модуля управления двигателем/модуля управления коробкой передач 15
F395A*Модуль управления фарами (Focus ST)
F405A*Электронный усилитель рулевого управления 15 подачи
F4120A*Питание блока управления кузовом 15
F4215 А*Задний стеклоочиститель
F4315 А*Регулятор яркости фар с дисплеем высокой яркости (Focus ST)
F44—Не используется
F45—Не используется
F4625A*Электрические стеклоподъемники передние (без блока управления дверью)
F477,5 А*Зеркало с подогревом (без блока управления дверью)
F48—Не используется
R1—Не используется
R2МикрорелеHorn
R3—Не используется
R4—Не используется
R5МикрорелеЗадний стеклоочиститель
R6—Не используется
R7—Не используется
R8Силовое релеДополнительное реле с задержкой KL15
R9—Не используется
R10Мини-релеРеле стартера
R11МикрорелеМуфта кондиционера
R12Силовое релеОхлаждающий вентилятор
R13Мини-релеВентилятор отопителя
R14Мини-релеРеле управления двигателем
R15Силовое релеОбогрев заднего стекла
R16Силовое релеЗажигание 15
* Мини-предохранители
** Картриджные предохранители

Багажное отделение

Багажное отделение

Назначение предохранителей в багажнике (2014)
№Номинал, АмперЗащищенные компоненты
F1—Не используется
F210AАвтомобильный модуль без ключа
F35AРучки дверей автомобиля без ключа
F425AБлок управления передней левой двери
F525AБлок управления дверью передняя правая
F625AБлок управления задней левой двери
F725AБлок управления дверью задней правой
F8—Не используется
F925AМотор сиденья водителя
F1025AАудиоусилитель
F11—Не используется
F12—Не используется
F13—Не используется
F14—Не используется
FI 5—Не используется
F16—Не используется
F17—Не используется
F18—Не используется
F19—Не используется
F20—Не используется
F21—Не используется
F22—Не используется
F23—Не используется
F24—Не используется
F25—Не используется
F26—Не используется
F27—Не используется
F28—Не используется
F295AКамера помощи при парковке
F305AМодуль помощи при парковке
F31—Не используется
F32—Не используется
F33—Не используется
F3415AОбогрев сиденья водителя
F3515AОбогрев пассажирского сиденья
F36—Не используется
F37—Не используется
F38—Не используется
F39—Не используется
F40—Не используется
F41—Не используется
F42—Не используется
F43—Не используется
F44—Не используется
F45—Не используется
F46—Не используется
R1Силовое релеРеле заднего 15 (2/88)
R2—Не используется
R3—Не используется
R4—Не используется
R5—Не используется
R6—Не используется
