Предохранители и реле Ford Focus (2015-2018)
Схемы относятся к указанным годам и вариантам Ford Focus (2015-2018). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Ford.
Расположение предохранителей Форд Фокус 2015-2018
Предохранитель прикуривателя (розетка)предохранитель F61 (прикуриватель, задняя розетка) в блоке предохранителей панели приборов.
Оглавление
Расположение блока предохранителей
Расположение блока предохранителей

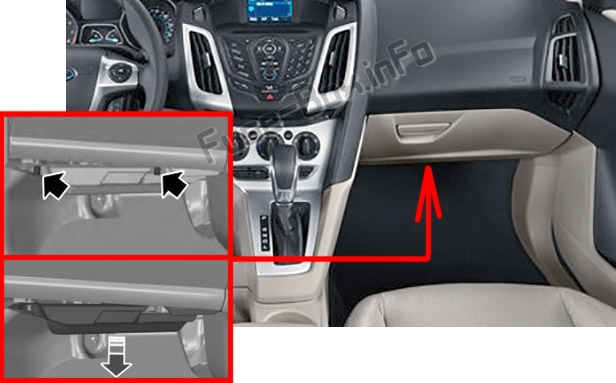

Пассажирский салон
Панель предохранителей расположена с правой стороны под перчаточным ящиком.

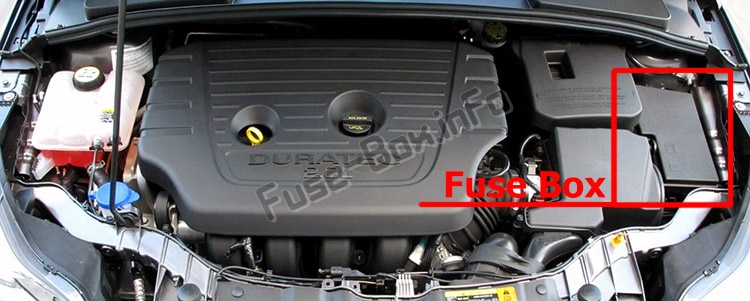

Моторного отсека
Распределительная коробка расположена в моторном отсеке.

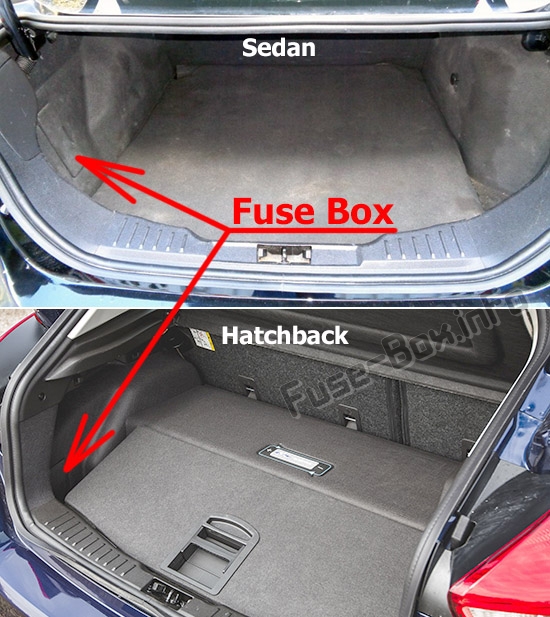

Багажное отделение
Панель предохранителей находится в багажном отделении за левой колесной нишей.
Схемы блока предохранителей
Схемы блока предохранителей
2015

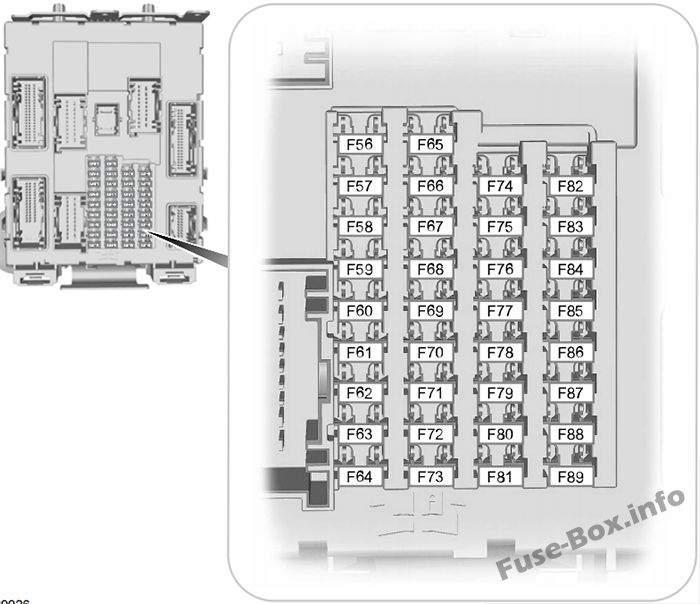

Пассажирский салон
| № | Номинал, Ампер | Цепи защищены |
|---|---|---|
| F56 | 20A | Подача топливного насоса. |
| F57 | - | Не используется. |
| F58 | - | Не используется. |
| F59 | 5A | Поставка пассивной противоугонной системы. |
| F60 | 10A | Лампы освещения салона, блок переключателей двери водителя, перчаточный ящик, внешнее освещение, люк с электроприводом. |
| F61 | 20A | Прикуриватель, розетка сзади. |
| F62 | - | Не используется. |
| F63 | - | Не используется. |
| F64 | - | Не используется. |
| F65 | 10A | Открывание крышки багажника. |
| F66 | 20A | Замок водительской двери, двойной замок. |
| F67 | 7,5 А | Информационно-развлекательный дисплей. Спутниковая система навигации. Bluetooth-соединение для голосового управления телефоном. |
| F68 | - | Не используется. |
| F69 | 5A | Приборный щиток. |
| F70 | 20A | Центральный замок. |
| F71 | 7,5 А | Кондиционирование воздуха. |
| F72 | 7,5 А | Модуль управления на руле. |
| F73 | 7,5 А | Аккумуляторная звуковая сигнализация (сигнализация). Система бортовой диагностики. |
| F74 | 15A | Главный луч. |
| F75 | 15A | Передние противотуманные фары. |
| F76 | 10A | Фонарь заднего хода. |
| F77 | 20A | Насос омывателя. |
| F78 | 5A | Замок зажигания или кнопка запуска. |
| F79 | 15A | Аудиоблок, кнопки аварийки и блокировки дверей. |
| F80 | 20A | Электрический люк. |
| F81 | 5A | Радиочастотный приемник. |
| F82 | 20A | Масса насоса омывателя. |
| F83 | 20A | Масса центрального замка. |
| F84 | 20A | Разблокировка водительской двери и двойная блокировка заземления. |
| F85 | 7,5 А | Контроль качества напряжения (KL15). Модуль отопителя кондиционера с ручным управлением. Дополнительный обогреватель. Камера переднего обзора. Радио. Модуль люка. |
| F86 | 10A | Сдерживающая система. Модуль отопителя кондиционера с ручным управлением. Система отключения подушки безопасности пассажира. |
| F87 | 15A | Подогрев руля. |
| F88 | - | Не используется. |
| F89 | - | Не используется. |

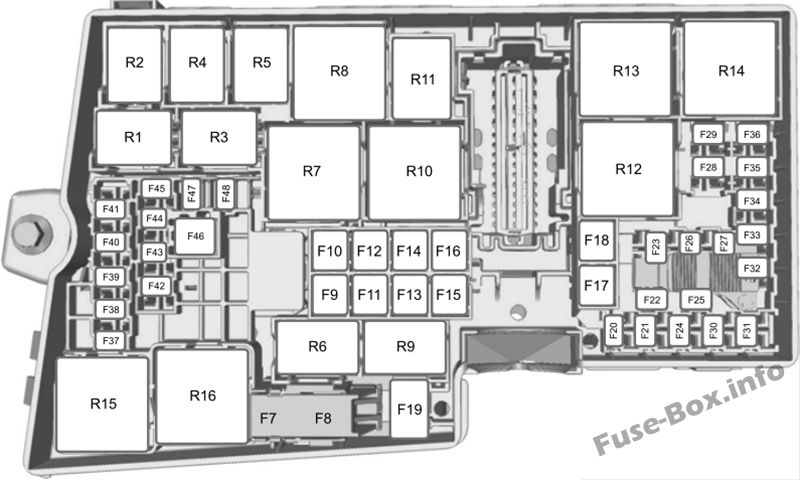

Моторного отсека
| № | Номинал, Ампер | Цепи защищены |
|---|---|---|
| F7 | 40A | Насос антиблокировочной тормозной системы. Электронный клапан программы стабилизации. |
| F8 | 30A | Электронный клапан программы стабилизации. |
| F9 | 30A | Обогрев заднего стекла. |
| F10 | 40A | Моторчик вентилятора отопителя. |
| F11 | 30 | Старт-стоп модуль. |
| F12 | 30A | Системы управления двигателем. Реле рециркуляции отработавших газов. |
| F13 | 30A | Реле стартера. |
| F14 | 25 | Задний электростеклоподъемник (без блока управления дверью). |
| F15 | 25A | Модуль управления трансмиссией. Вентилятор охлаждения - 1,0 л EcoBoost. |
| F16 | - | Не используется. |
| F17 | - | Не используется. |
| F18 | 20A | Дворники. |
| F19 | 5A | Электронный программный модуль стабильности. |
| F20 | 15 A | Рог. |
| F21 | 5A | Выключатель стоп-сигнала. |
| F22 | 15 A | Система контроля батареи. |
| F23 | 5A | Катушки реле, модуль переключателя управления освещением. |
| F24 | 5A | Заднее боковое лобовое стекло с обогревом. |
| F25 | 10A | Электрические наружные зеркала. |
| F26 | 15 A | Модуль управления коробкой передач — 2,0 л GDI. |
| F26 | 20A | Модуль управления коробкой передач — 1,0 л Ecoboost. |
| F27 | 15 A | Муфта кондиционера. |
| F28 | - | Не используется. |
| F29 | 10A | Стоп-старт для камеры заднего вида. Информационная система слепых зон. |
| F30 | - | Не используется. |
| F31 | - | Не используется. |
| F32 | 10A | Модуль управления силовым агрегатом. Датчик положения коленчатого вала. Датчик положения распредвала. |
| F33 | 15 A | Датчик массового расхода воздуха - 2.0 GDI. Катушки зажигания - 1,0 л EcoBoost. |
| F34 | 10A | Запустите водяной насос. Переменные клапаны. Клапан продувки адсорбера. |
| F35 | 10A | Датчик положения коленчатого вала. Универсальный кислородный датчик отработавших газов с подогревом. Клапан продувки адсорбера. |
| F36 | 5A | Активный затвор решетки. |
| F37 | 15 A | Дневные ходовые огни. Модуль управления фарами |
| F38 | 15 A | Переключатель управления трансмиссией. |
| F39 | - | Не используется. |
| F40 | 5A | Рулевое управление с электроусилителем. |
| F41 | 20A | Питание блока управления кузовом KL15. |
| F42 | 15A | Стеклоочиститель заднего стекла. |
| F43 | 15A | Адаптивные фары. |
| F44 | - | Не используется. |
| F45 | - | Не используется. |
| F46 | 25A | Электрические окна. |
| F47 | 7.5A | Обогрев наружных зеркал. |
| F48 | - | Не используется. |
| Реле | ||
| R1 | Микрореле | Вентилятор интеркулера. |
| R2 | Микрореле | Рог. |
| R3 | Микрореле | Обогрев лобового стекла (частичный обогрев лобового стекла). |
| R4 | - | Не используется. |
| R5 | Микрореле | Задний стеклоочиститель. |
| R6 | - | Не используется. |
| R7 | - | Не используется. |
| R8 | Силовое реле | Задержка вспомогательного питания. |
| R9 | - | Не используется. |
| R10 | Мини-реле | Реле стартера. |
| R11 | Микрореле | Муфта кондиционера. |
| R12 | Силовое реле | Реле вентилятора охлаждения. |
| R13 | Мини-реле | Двигатель вентилятора. |
| R14 | Мини-реле | Модуль управления силовым агрегатом. |
| R15 | Силовое реле | Обогрев заднего стекла. |
| R16 | Силовое реле | Зажигание. |

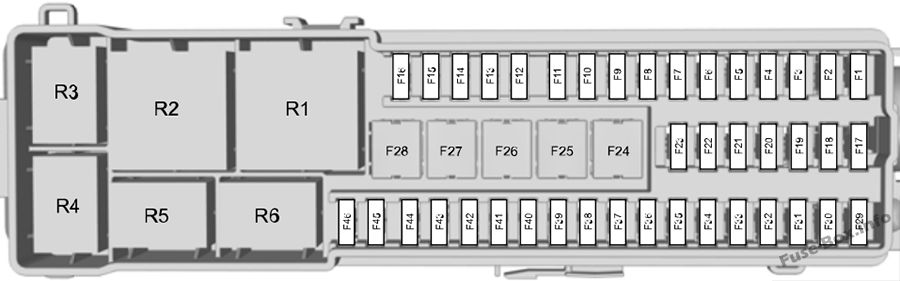

Багажное отделение
| № | Ампер рейтинг | Цепи защищены |
|---|---|---|
| F1 | 5A | Реле зажигания. |
| F2 | - | Не используется. |
| F3 | 5A | Безключевые дверные ручки автомобиля. |
| F4 | 25A | Дверной модуль (левый передний) (электростеклоподъемники, центральный замок, электроскладывающиеся зеркала, подогрев наружных зеркал). |
| F5 | 25A | Дверной модуль (правый передний) (электростеклоподъемники, центральный замок, электроскладывающиеся зеркала, подогрев наружных зеркал). |
| F6 | 25A | Дверной модуль (левый задний) (электростеклоподъемники). |
| F7 | 25A | Дверной модуль (правый задний) (электростеклоподъемники). |
| F8 | - | Не используется. |
| F9 | 25A | Водительское сиденье с электроприводом. |
| F10 | 25A | Усилитель с цифровой обработкой сигнала. |
| F11 | 5A | Клавиатурный переключатель. |
| F12 | - | Не используется. |
| F13 | - | Не используется. |
| F14 | - | Не используется. |
| F15 | - | Не используется. |
| F16 | - | Не используется. |
| F17 | - | Не используется. |
| F18 | - | Не используется. |
| F19 | - | Не используется. |
| F20 | - | Не используется. |
| F21 | - | Не используется. |
| F22 | - | Не используется. |
| F23 | - | Не используется. |
| F24 | - | Не используется. |
| F25 | - | Не используется. |
| F26 | - | Не используется. |
| F27 | - | Не используется. |
| F28 | - | Не используется. |
| F29 | 5A | Монитор слепых зон. Камера заднего вида без модуля старт-стоп. |
| F30 | 5A | Модуль помощи при парковке. |
| F31 | - | Не используется. |
| F32 | - | Не используется. |
| F33 | - | Не используется. |
| F34 | 15 A | Сиденье водителя с подогревом. |
| F35 | 15 A | Сиденье переднего пассажира с подогревом. |
| F36 | - | Не используется. |
| F37 | - | Не используется. |
| F38 | - | Не используется. |
| F39 | - | Не используется. |
| F40 | - | Не используется. |
| F41 | - | Не используется. |
| F42 | - | Не используется. |
| F43 | - | Не используется. |
| F44 | - | Не используется. |
| F45 | - | Не используется. |
| F46 | - | Не используется. |
| Реле | ||
| R1 | Силовое реле | Выключатель зажигания. |
| R2 | - | Не используется. |
| R3 | - | Не используется. |
| R4 | - | Не используется. |
| R5 | - | Не используется. |
| R6 | - | Не используется. |
2016, 2017
Пассажирский салон
| № | Ампер рейтинг | Цепи защищены |
|---|---|---|
| F56 | 20A | Подача топливного насоса. |
| F57 | - | Не используется. |
| F58 | - | Не используется. |
| F59 | 5A | Поставка пассивной противоугонной системы. |
| F60 | 10A | Лампы освещения салона, блок переключателей двери водителя, перчаточный ящик, внешнее освещение, люк с электроприводом. |
| F61 | 20A | Передний прикуриватель. Точка питания 2-го ряда. |
| F62 | - | Не используется. |
| F63 | - | Не используется. |
| F64 | - | Не используется. |
| F65 | 10A | Открывание крышки багажника. |
| F66 | 20A | Замок водительской двери. |
| F67 | 7,5 А | Информационно-развлекательный дисплей. Спутниковая система навигации. модуль синхронизации. |
| F68 | - | Не используется. |
| F69 | 5A | Приборный щиток. |
| F70 | 20A | Центральный замок. |
| F71 | 7,5 А | Кондиционирование воздуха. |
| F72 | 7,5 А | Модуль управления на руле. |
| F73 | 7,5 А | Аккумуляторная звуковая сигнализация (сигнализация). Система бортовой диагностики. |
| F74 | 15A | Блок-фара (дальний свет). |
| F75 | 15A | Передние противотуманные фары. |
| F76 | 10A | Фонарь заднего хода. |
| F77 | 20A | Насос омывателя. |
| F78 | 5A | Замок зажигания или кнопка запуска. |
| F79 | 15A | Аудиоблок, кнопки аварийки и блокировки дверей. |
| F80 | 20A | Электрический люк. |
| F81 | 5A | Радиочастотный приемник. |
| F82 | 20A | Масса насоса омывателя. |
| F83 | 20A | Масса центрального замка. |
| F84 | 20A | Масса разблокировки водительской двери. |
| F85 | 7,5 А | Контроль качества напряжения (KL15). Модуль отопителя кондиционера с ручным управлением. Камера переднего обзора. Радио. Модуль люка. |
| F86 | 10A | Сдерживающая система. Датчик веса пассажира. |
| F87 | 15A | Подогрев руля. |
| F88 | - | Не используется. |
| F89 | - | Не используется. |
Моторного отсека
| № | Ампер рейтинг | Цепи защищены |
|---|---|---|
| F7 | 40A | Насос антиблокировочной тормозной системы. Клапан регулировки тяги. |
| F8 | 30A | Клапан регулировки тяги. |
| F9 | 30A | Обогрев заднего стекла. |
| F10 | 40A | Моторчик вентилятора отопителя. |
| F11 | 30A | Старт-стоп модуль. |
| F12 | 30A | Системы управления двигателем. Реле рециркуляции отработавших газов. |
| F13 | 30A | Пусковой двигатель. |
| F14 | 25A | Задний электростеклоподъемник (без блока управления дверью). |
| F15 | 25A | Модуль управления трансмиссией. Вентилятор охлаждения - 1,0 л EcoBoost. |
| F16 | - | Не используется. |
| F17 | - | Не используется. |
| F18 | 20A | Дворники. |
| F19 | 5A | Модуль контроля тяги. |
| F20 | 15A | Рог. |
| F21 | 5A | Выключатель стоп-сигнала. |
| F22 | 15 A | Система контроля батареи. |
| F23 | 5A | Катушки реле, модуль переключателя управления освещением. |
| F24 | 5A | Правый частично обогреваемый элемент ветрового стекла. |
| F25 | 10A | Наружные зеркала с электроприводом (без блока управления дверьми). |
| F26 | 15A | Модуль управления коробкой передач — 2,0 л GDI. |
| F26 | 20A | Модуль управления коробкой передач — 1,0 л Ecoboost. |
| F27 | 15 A | Муфта кондиционера. |
| F28 | - | Не используется. |
| F29 | 10A | Стоп-старт. |
| F30 | - | Не используется. |
| F31 | - | Не используется. |
| F32 | 10A | Модуль управления силовым агрегатом. Датчик положения коленчатого вала. Датчик положения распредвала. |
| F33 | 15 A | Датчик массового расхода воздуха - 2.0 GDI. Катушки зажигания - 1,0 л EcoBoost. |
| F34 | 10A | Запустите водяной насос. Переменные клапаны. Клапан продувки адсорбера. |
| F35 | 10A | Датчик положения коленчатого вала. Универсальный кислородный датчик отработавших газов с подогревом. Клапан продувки адсорбера. |
| F36 | 5A | Активный затвор решетки. |
| F37 | 15 A | Дневные ходовые огни. Модуль управления фарами |
| F38 | 15 A | Глобальный переключатель модуля управления коробкой передач (переключаемый аккумулятор). |
| F39 | 15 A | Сиденье водителя с подогревом. |
| F40 | 5A | Рулевое управление с электроусилителем. |
| F41 | 20A | Питание блока управления кузовом KL15. |
| F42 | 15 A | Мотор заднего дворника. |
| F43 | 15 A | Блок фары (двигатель динамического изгиба). |
| F44 | - | Не используется. |
| F45 | 15 A | Подогрев пассажирского сиденья. |
| F46 | 25A | Электростеклоподъемники (без блока управления дверью). |
| F47 | 7,5 А | Обогрев наружных зеркал (без блока управления дверьми). |
| F48 | - | Не используется. |
| Реле | ||
| R1 | Микрореле | Вентилятор интеркулера. |
| R2 | Микрореле | Рог. |
| R3 | Микрореле | Обогрев лобового стекла (частичный обогрев лобового стекла). |
| R4 | - | Не используется. |
| R5 | Микрореле | Задний стеклоочиститель. |
| R6 | - | Не используется. |
| R7 | - | Не используется. |
| R8 | Силовое реле | Задержка вспомогательного питания. |
| R9 | - | Не используется. |
| R10 | Мини-реле | Реле стартера. |
| R11 | Микрореле | Муфта кондиционера. |
| R12 | Силовое реле | Реле вентилятора охлаждения. |
| R13 | Мини-реле | Двигатель вентилятора. |
| R14 | Мини-реле | Модуль управления силовым агрегатом. |
| R15 | Силовое реле | Обогрев заднего стекла. |
| R16 | Силовое реле | Зажигание. |
Багажное отделение
| № | Ампер рейтинг | Цепи защищены |
|---|---|---|
| F1 | 5A | Реле зажигания. |
| F2 | - | Не используется. |
| F3 | 5A | Безключевые дверные ручки автомобиля. |
| F4 | 25A | Дверной модуль (левый передний) (электростеклоподъемники, центральный замок, обогрев наружных зеркал). |
| F5 | 25A | Дверной модуль (правый передний) (электростеклоподъемники, центральный замок, обогрев наружных зеркал). |
| F6 | 25A | Дверной модуль (левый задний) (электростеклоподъемники). |
| F7 | 25A | Дверной модуль (правый задний) (электростеклоподъемники). |
| F8 | - | Не используется. |
| F9 | 25A | Электрорегулировка сиденья водителя. |
| F10 | 25A | Усилитель с цифровой обработкой сигнала. |
| F11 | 5A | Клавиатурный переключатель. |
| F12 | - | Не используется. |
| F13 | - | Не используется. |
| F14 | - | Не используется. |
| F15 | - | Не используется. |
| F16 | - | Не используется. |
| F17 | - | Не используется. |
| F18 | - | Не используется. |
| F19 | - | Не используется. |
| F20 | - | Не используется. |
| F21 | - | Не используется. |
| F22 | - | Не используется. |
| F23 | - | Не используется. |
| F24 | - | Не используется. |
| F25 | - | Не используется. |
| F26 | - | Не используется. |
| F27 | - | Не используется. |
| F28 | - | Не используется. |
| F29 | 5A | Монитор слепых зон. Камера заднего вида без модуля старт-стоп. |
| F30 | 5A | Модуль помощи при парковке. |
| F31 | - | Не используется. |
| F32 | - | Не используется. |
| F33 | - | Не используется. |
| F34 | - | Не используется. |
| F35 | - | Не используется. |
| F36 | - | Не используется. |
| F37 | - | Не используется. |
| F38 | - | Не используется. |
| F39 | - | Не используется. |
| F40 | - | Не используется. |
| F41 | - | Не используется. |
| F42 | - | Не используется. |
| F43 | - | Не используется. |
| F44 | - | Не используется. |
| F45 | - | Не используется. |
| F46 | - | Не используется. |
| Реле | ||
| R1 | Силовое реле | Выключатель зажигания. |
| R2 | - | Не используется. |
| R3 | - | Не используется. |
| R4 | - | Не используется. |
| R5 | - | Не используется. |
| R6 | - | Не используется. |
2018
Пассажирский салон
| № | Номинал, Ампер | Защищенный компонент |
|---|---|---|
| F56 | 20 A | Топливный насос. |
| F57 | - | Не используется. |
| F58 | 5 A | Не использовался (запасной). |
| F59 | 5 A | Пассивная противоугонная система. |
| F60 | 10 A | Интерьерная лампа. Модуль окружающего освещения. Люк. Модуль левой передней двери. |
| F61 | 20 A | Зажигалка. Задние дополнительные точки питания. |
| F62 | 5 A | Не использовался (запасной). |
| F63 | 10 A | Не использовался (запасной). |
| F64 | - | Не используется. |
| F65 | 10 A | Переключатель открывания двери багажного отделения. |
| F66 | 20 A | Замок водительской двери. |
| F67 | 7,5 А | Информационно-развлекательный дисплей. Модуль глобальной системы позиционирования. модуль синхронизации. |
| F68 | - | Не используется. |
| F69 | 5 A | Приборный щиток. |
| F70 | 20 A | Центральный замок. |
| F71 | 7,5 А | Модуль управления кондиционером. |
| F72 | 7,5 А | Модуль рулевого колеса. |
| F73 | 7,5 А | Звуковой оповещатель с резервным аккумулятором. Дополнительный модуль управления бортовой диагностикой А. |
| F74 | 15 A | Фара дальнего света. |
| F75 | 15 A | Передние противотуманные фары. |
| F76 | 10 A | Фонарь заднего хода. |
| F77 | 20 A | Насос омывателя лобового стекла. Насос омывателя заднего стекла. |
| F78 | 5 A | Кнопочный выключатель зажигания. |
| F79 | 15 A | Аудио блок. Переключатель аварийной сигнализации. Электрозамки дверей. |
| F80 | 20 A | Люк. |
| F81 | 5 A | Радиочастотный приемник. |
| F82 | 20 A | Насос омывателя лобового стекла. Насос омывателя заднего стекла. |
| F83 | 20 A | Модуль управления слежением и блокировкой. |
| F84 | 20 A | Разблокировка водительской двери. |
| F85 | 7,5 А | Контроль качества напряжения. Муфта кондиционера. Передняя камера помощи при парковке. Аудио блок. Люк. |
| F86 | 10 A | Дополнительная удерживающая система. Система обнаружения пассажиров. |
| F87 | 15 A | Подогрев руля. |
| F88 | - | Не используется. |
| F89 | - | Не используется. |
Моторного отсека
| № | Номинал, Ампер | Защищенный компонент |
|---|---|---|
| F7 | 40 A | Антиблокировочная тормозная система. Клапан регулировки тяги. |
| F8 | 30 A | Клапан регулировки тяги. |
| F9 | 30 A | Обогрев заднего стекла. |
| F10 | 40 A | Двигатель вентилятора. |
| F11 | 30 A | Автостарт-стоп. |
| F12 | 30 A | Реле модуля управления силовым агрегатом. |
| F13 | 30 A | Пусковой двигатель. |
| F14 | 25 A | Задние электростеклоподъемники. |
| F15 | 25 A | Модуль управления трансмиссией. Вентилятор охлаждения (1,0 л EcoBoost). |
| F16 | 20 A | Датчик контроля батареи. |
| F17 | - | Не используется. |
| F18 | 20 A | Дворники. |
| F19 | 5 A | Модуль контроля тяги. |
| F20 | 15 A | Рог. |
| F21 | 5 A | Выключатель стоп-сигнала. |
| F22 | 5 A | Модуль управления системой помощи при парковке. |
| F23 | 5 A | Катушки реле компрессора кондиционера. Управление освещением. |
| F24 | 5 A | Обогрев правого ветрового стекла. |
| F25 | 10 A | Наружные зеркала. |
| F26 | 15 A | Модуль управления коробкой передач (2,0 л GDI). |
| F26 | 20 A | Модуль управления коробкой передач (1,0 л Ecoboost). |
| F27 | 15 A | Муфта кондиционера. |
| F28 | 5 A | Камера заднего вида. |
| F29 | 10 A | Авто-стоп-старт. |
| F30 | - | Не используется. |
| F31 | 5 A | Дополнительная задержка. |
| F32 | 10 A | Модуль управления силовым агрегатом. Датчик положения коленчатого вала. Датчик положения распредвала. |
| F33 | 15 A | Датчик массового расхода воздуха (2.0 GDI). Катушка зажигания (1,0 л EcoBoost). |
| F34 | 10 A | Насос охлаждающей жидкости. Клапан продувки адсорбера паров топлива. Клапан привода звукового симпозера. Перепускной клапан турбокомпрессора. Клапан управления вестгейтом. Компрессор кондиционера. Масляный насос. Гидравлический регулирующий клапан с регулируемыми лопастями турбонагнетателя. Переменный впускной клапан. Компрессор переменной производительности с внешним управлением. |
| F35 | 10 A | Датчик положения коленчатого вала. Датчик кислорода с подогревом. Клапан продувки адсорбера паров топлива. |
| F36 | 5 A | Активный затвор решетки. |
| F37 | 15 A | Дневные ходовые огни. Модуль управления фарами. |
| F38 | 15 A | Модуль управления трансмиссией. |
| F39 | 15 A | Водительское сиденье с подогревом. |
| F40 | 5 A | Электронный усилитель руля. |
| F41 | 20 A | Модуль управления кузовом. |
| F42 | 15 A | Мотор стеклоочистителя заднего стекла. |
| F43 | 15 A | Фары. |
| F44 | - | Не используется. |
| F45 | 15 A | Пассажирское сиденье с подогревом. |
| F46 | 25 A | Электрические стеклоподъемники. |
| F47 | 7,5 А | Обогрев наружных зеркал. |
| F48 | - | Не используется. |
| Номер реле | ||
| R1 | Охлаждающий вентилятор. | |
| R2 | Рог. | |
| R3 | Реле обогрева лобового стекла. | |
| R4 | Не используется. | |
| R5 | Стеклоочиститель заднего стекла. | |
| R6 | Не используется. | |
| R7 | Дополнительная задержка. | |
| R8 | Дополнительная задержка. | |
| R9 | Не используется. | |
| R10 | Реле стартера. | |
| R11 | Муфта кондиционера. | |
| R12 | Реле вентилятора охлаждения. | |
| R13 | Двигатель вентилятора. | |
| R14 | Модуль управления силовым агрегатом. | |
| R15 | Обогрев заднего стекла. | |
| R16 | Зажигание. |
Багажное отделение
| № | Номинал, Ампер | Защищенный компонент |
|---|---|---|
| F1 | - | Не используется. |
| F2 | - | Не используется. |
| F3 | 5 A | Удаленный вход без ключа. |
| F4 | 25 A | Левые передние электростеклоподъемники. Центральный замок. Левое наружное зеркало с подогревом. |
| F5 | 25 A | Электростеклоподъемники передние правые. Центральный замок. Правое наружное зеркало с подогревом. |
| F6 | 25 A | Электростеклоподъемник левого заднего стекла. |
| F7 | 25 A | Правый задний электростеклоподъемник. |
| F8 | - | Не используется. |
| F9 | 25 A | Водительское сиденье с электроприводом. |
| F10 | 25 A | Антенный усилитель аудиосистемы. |
| F11 | 5 A | Удаленный вход без ключа. |
| F12 | - | Не используется. |
| F13 | - | Не используется. |
| F14 | - | Не используется. |
| F15 | - | Не используется. |
| F16 | - | Не используется. |
| F17 | - | Не используется. |
| F18 | - | Не используется. |
| F19 | - | Не используется. |
| F20 | - | Не используется. |
| F21 | - | Не используется. |
| F22 | - | Не используется. |
| F23 | - | Не используется. |
| F24 | - | Не используется. |
| F25 | - | Не используется. |
| F26 | - | Не используется. |
| F27 | - | Не используется. |
| F28 | - | Не используется. |
| F29 | - | Не используется. |
| F30 | - | Не используется. |
| F31 | - | Не используется. |
| F32 | - | Не используется. |
| F33 | - | Не используется. |
| F34 | - | Не используется. |
| F35 | - | Не используется. |
| F36 | - | Не используется. |
| F37 | - | Не используется. |
| F38 | - | Не используется. |
| F39 | - | Не используется. |
| F40 | - | Не используется. |
| F41 | - | Не используется. |
| F42 | - | Не используется. |
| F43 | - | Не используется. |
| F44 | - | Не используется. |
| F45 | - | Не используется. |
| F46 | - | Не используется. |
| Номер реле | ||
| R1 | Не используется. | |
| R2 | Не используется. | |
| R3 | Не используется. | |
| R4 | Не используется. | |
| R5 | Не используется. | |
| R6 | Не используется. |
