Предохранители и реле Ford Focus Electric (2012-2018)

Схемы относятся к указанным годам и вариантам Ford Focus Electric (2012-2018). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Ford.

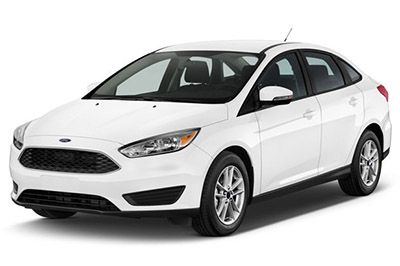

Расположение предохранителей Ford Focus Electric 2012-2018

Расположение предохранителей Ford Focus Electric 2012-2018

Предохранитель прикуривателя (розетка)Предохранитель №61 (гнездо переднего прикуривателя, задние дополнительные точки питания) в блоке предохранителей панели приборов.

Расположение блока предохранителей

Пассажирский салон

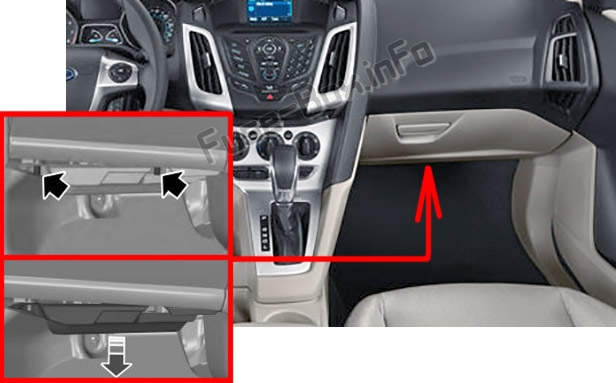

Панель предохранителей расположена с правой стороны под перчаточным ящиком.Пассажирский салон

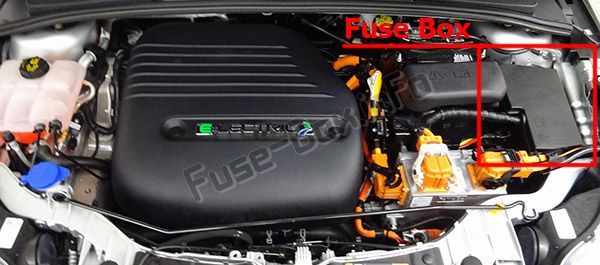

Моторного отсека

Распределительная коробка расположена в моторном отсеке.Моторного отсека

Блок предохранителей

Он расположен в отсеке электродвигателя на передней части 12-вольтового аккумуляторного ящика. Он подключен к положительной клемме 12-вольтовой батареи.

Багаж купе

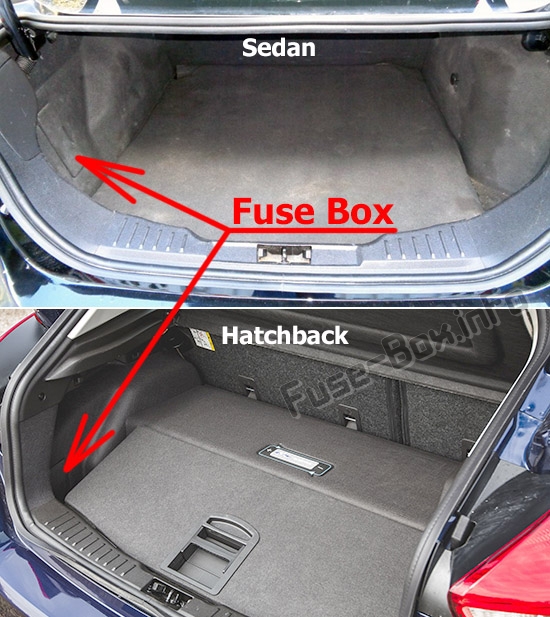

Панель предохранителей находится в багажном отделении за левой колесной нишей.Багаж купе

Багаж купе

Схемы блока предохранителей

2012, 2013

Пассажирский салон

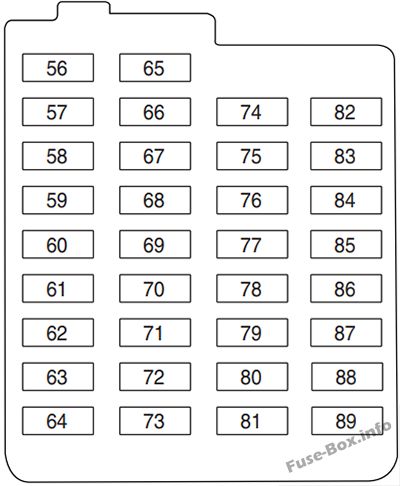

Пассажирский салон

Назначение предохранителей в салоне (2012, 2013)
№Номинал, АмперЗащищенные компоненты
5620AНе используется (запасной)
57—Не используется
58—Не используется
595AПассивный противоугонный приемопередатчик
6010AОсвещение салона, Блок переключателей двери водителя, Освещение перчаточного ящика, Блок переключателей на потолочной консоли
6120AПрикуриватель, розетка
625AМодуль датчика дождя
63—Не используется
64—Не используется
6510AРазблокировка задней двери
6620AНе используется (запасной)
677.5ASYNC®, многофункциональный дисплей, модуль системы глобального позиционирования, компас
68—Не используется
695AПриборный щиток
7020AЦентральный замок и разблокировка питания
7110AКлимат-контроль
727.5AМодуль рулевого колеса
735AРазъем канала передачи данных
7415AПитание фар ближнего света
7515AНе используется (запасной)
7610AПитание фонаря заднего хода, электрохромное зеркало заднего вида
7720AПодача лобового и заднего омывателя
785AЗамок зажигания, кнопка запуска
7915AРадио, Выключатель аварийной сигнализации, Выключатель дверного замка, Электронная отделочная панель
8020AНе используется (запасной)
815AРадиочастотный приемник
8220AРеле лобового и заднего омывателя
8320AЦентральный замок
8420AРазблокировка питания, Двойной замок
857.5AВыключатель обогревателя переднего сиденья
8610AМодуль подушки безопасности, датчик классификации пассажиров, индикатор отключения подушки безопасности пассажира
87—Не используется
88—Не используется
89—Не используется

Моторного отсека

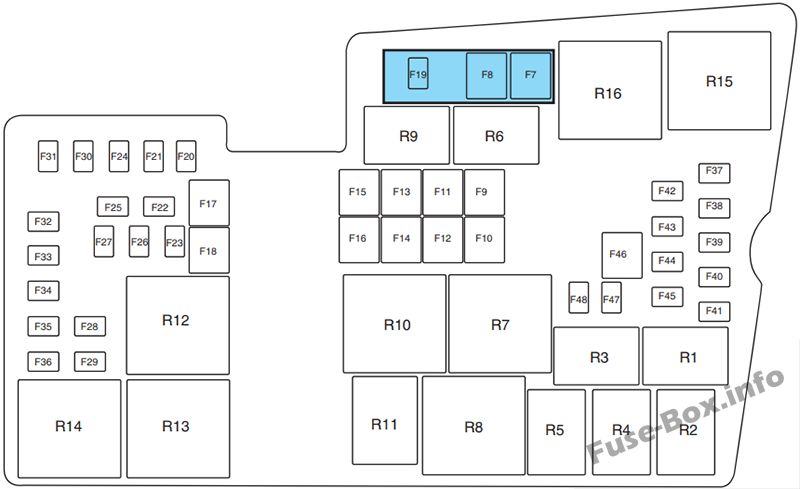

Моторного отсека

Назначение предохранителей в распределительной коробке (2012, 2013)
№Номинал, АмперЗащищенные цепи
F1—Не используется
F2—Не используется
F3—Не используется
F4—Не используется
F5—Не используется
F6—Не используется
F740А**Насос антиблокировочной тормозной системы
F830А**Клапан антиблокировочной тормозной системы
F9—Не используется
F1040А**Электровентилятор отопителя, Датчик температуры
F1140А**Вакуумный насос
F1240А**Предохранитель реле управления двигателем
F1340А**Бортовое зарядное устройство
F1440А**Нагревательный элемент 1
F15—Не используется
F1640А**Нагревательный элемент 2
F17—Не используется
F1820А**Мотор переднего стеклоочистителя
F195A*Модуль управления антиблокировочной системой тормозов
F2015 А*Horn
F215A*Выключатель стоп-сигнала
F2215 А*Датчик контроля батареи
F235A*Катушки реле
F245A*Модуль выключателя света
F25—Не используется
F2610 А*Модуль управления силовым агрегатом (PCM)
F2715 А*Световое кольцо порта зарядного устройства
F285A*Монитор вакуумного насоса
F29—Не используется
F305A*Модуль управления коробкой передач
F3110 А*Интеллектуальный разъем канала передачи данных; Диагностический разъем
F3210 А*Перепускные клапаны компрессора, клапаны охлаждающей жидкости, реле электронного блока управления вентилятором
F3310 А*PCM (обратная связь PSR), соленоид компрессора кондиционера
F3415 А*PCM (контактор), электронный блок управления аккумуляторной батареей (PSR)
F35—Не используется
F3620 А*Насосы охлаждающей жидкости
F375A*Автомобильный динамик для пешеходов
F3815 А*PCM (электронный блок управления KL15)
F395A*Не используется (запасной)
F405A*Электронный усилитель руля
F4120A*Модуль управления кузовным оборудованием (BCM)
F4215 А*Задний стеклоочиститель
F4315 А*Не используется (запасной)
F44—Не используется
F45—Не используется
F46—Не используется
F475A*Датчик температуры в салоне
F485A*Механическое реле
R1—Не используется
R2МикрорелеРеле звукового сигнала
R3—Не используется
R4МикрорелеКонтакторное реле
R5—Не используется
R6—Не используется
R7Силовое релеНагревательный элемент 3
R8Силовое релеНагревательный элемент 1 и 2
R9—Не используется
R10Мини-релеВакуумный насос ABS (твердотельное реле)
R11—Не используется
R12Силовое релеРеле электронного модуля управления вентилятором (EFCM)
R13Мини-релеРеле вентилятора отопителя
R14Мини-релеРеле управления двигателем
R15Силовое релеМеханическое реле
R16Силовое релеЗажигание 15
* Мини-предохранители
** Картриджные предохранители

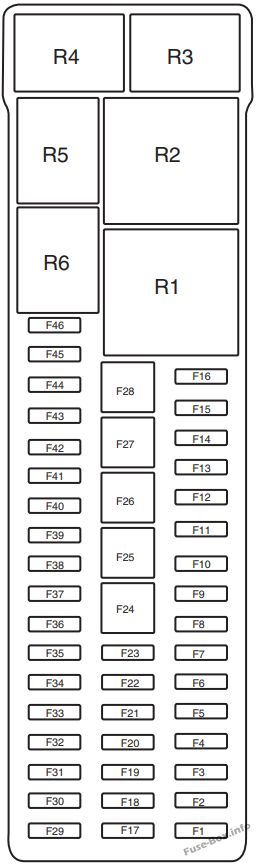

Багажное отделение

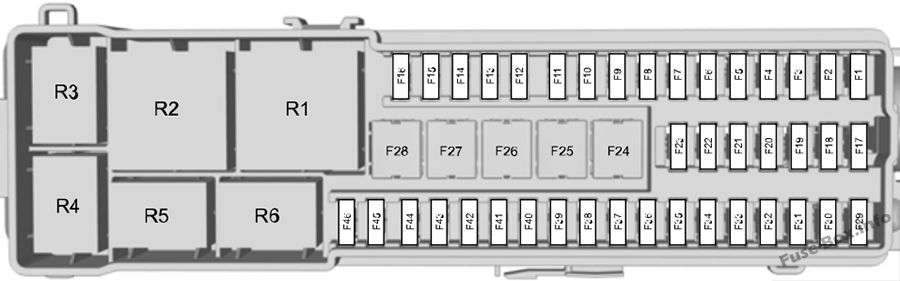

Багажное отделение

Назначение предохранителей в багажнике (2012, 2013)
№Номинал, АмперЗащищенные компоненты
F15AБлок управления телематики
F210AАвтомобильный модуль без ключа
F35AРучки дверей автомобиля без ключа
F425AБлок управления двери - передняя левая
F525AБлок управления дверью - передняя правая
F625AБлок управления задней левой двери
F725AБлок управления дверью - задняя правая
F8—Не используется
F925AМотор сиденья водителя
F1025AОбогрев заднего стекла
F115AМодуль управления электроникой аккумуляторной батареи
F12—Не используется
F13—Не используется
F14—Не используется
F15—Не используется
F16—Не используется
F17—Не используется
F18—Не используется
F19—Не используется
F20—Не используется
F21—Не используется
F22—Не используется
F23—Не используется
F24—Не используется
F25—Не используется
F26—Не используется
F27—Не используется
F28—Не используется
F295AКамера помощи при парковке
F305AМодуль помощи при парковке
F31—Не используется
F32—Не используется
F33—Не используется
F3415AОбогрев сиденья водителя
F3515AОбогрев пассажирского сиденья
F36—Не используется
F37—Не используется
F38—Не используется
F39—Не используется
F40—Не используется
F41—Не используется
F42—Не используется
F43—Не используется
F44—Не используется
F45—Не используется
F46—Не используется
R1—Заднее реле 15
R2—Реле обогрева заднего стекла
R3—Реле заднего стеклоочистителя
R4—Не используется
R5—Не используется
R6—Не используется

2016

Пассажирский салон

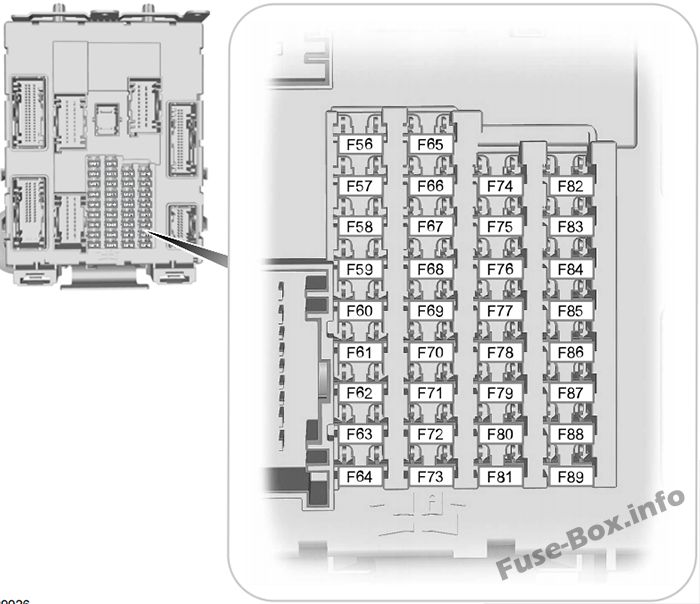

Пассажирский салон

Назначение предохранителей в салоне (2016)
№Номинал, АмперЦепи защищены
F56-Не используется.
F57-Не используется.
F58-Не используется.
F59-Не используется.
F6010AИнтерьерная лампа. Блок переключателей двери водителя. Лампа вещевого ящика. Лампа окружающего освещения.
F6120AГнездо переднего прикуривателя. Задние дополнительные точки питания.
F62-Не используется.
F63-Не используется.
F64-Не используется.
F6510AОткрывание крышки багажника.
F66-Не используется.
F677,5 АДатчик глобального позиционирования. СИНХР.
F68-Не используется.
F695AКластер панели приборов.
F70-Не используется.
F717,5 АКондиционирование воздуха.
F727,5 АМодуль управления на руле.
F737,5 АИнтеллектуальный модуль передачи данных.
F7415AФара дальнего света.
F75-Не используется.
F7610AФонарь заднего хода.
F7720AНасос омывателя.
F785AКнопочный выключатель зажигания. Автомобильный модуль без ключа (поставляется).
F7915AАудио блок. Переключатель аварийной сигнализации.
F80-Не используется.
F815AРадиочастотный приемник.
F8220AПредохранитель массы (питание реле насоса переднего омывателя). Предохранитель массы (питание реле насоса заднего омывателя).
F8320AПредохранитель массы (питание центрального замка). Предохранитель на массу (питание центральной разблокировки).
F8420AПредохранитель массы (питание реле разблокировки двери водителя). Предохранитель массы (питание реле центрального/двойного замка). Заземляющий предохранитель (питание реле отключения).
F857,5 АПереключатель подогрева сидений.
F8610AСдерживающая система. Выключатель подушки безопасности пассажира. Датчик веса пассажира.
F87-Не используется.
F88-Не используется.
F89-Не используется.

Моторного отсека

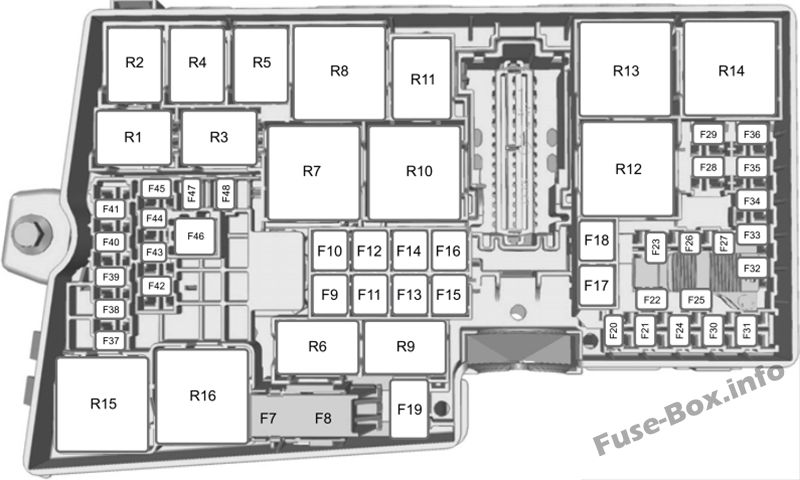

Моторного отсека

Назначение предохранителей в распределительной коробке (2016 г.)
№Номинал, АмперЦепи защищены
F740AАнтиблокировочная тормозная система. Контроль устойчивости (KL30V).
F830AАнтиблокировочная тормозная система. Контроль устойчивости (KL30P).
F9-Не используется.
F1040AМодуль двигателя вентилятора.
F1140AТормозной вакуумный насос.
F1240AРеле управления электродвигателем.
F1340AМодуль управления зарядкой аккумулятора.
F1440AПодогреватель охлаждающей жидкости один.
F1530AБлок управления кузовным оборудованием (поставка KL30C).
F1640AПодогреватель охлаждающей жидкости два.
F17-Не используется.
F1820AСтеклоочиститель.
F195AАнтиблокировочная тормозная система. Контроль устойчивости (KL15).
F2015 AРог.
F215AВыключатель стоп-сигналов.
F2215 AСистема контроля батареи.
F235AКатушки реле.
F245AМодуль переключателя управления освещением.
F25-Не используется.
F2610AМодуль управления силовым агрегатом.
F2715 AСветовое кольцо зарядного порта.
F285AМонитор вакуумного насоса.
F29-Не используется.
F305AМодуль управления коробкой передач (питание 12 В).
F3110AИнтеллектуальный канал передачи данных/бортовой диагностический разъем.
F3210AКлапан охлаждающей жидкости. Соленоид кондиционера. Соленоид чиллера.
F3310AМодуль управления силовым агрегатом. Обратная связь PSR компрессора кондиционера.
F3415 AАккумулятор высокого напряжения.
F35-Не используется.
F3620AНасос охлаждающей жидкости.
F375AАвтомобильный звуковой сигнал для пешеходов.
F3815 AМодуль управления силовым агрегатом (поставка KL15).
F3915 AСиденье водителя с подогревом.
F405AЭлектронный усилитель руля.
F4120AБлок управления кузовным оборудованием (поставка KL15).
F4215AМотор заднего дворника.
F4315AДневной ходовой свет.
F44-Не используется.
F4515AПодогрев пассажирского сиденья.
F46-Не используется.
F47-Не используется.
F485AКатушка механического реле.
Реле
R1-Не используется.
R2МикрорелеРог.
R3-Не используется.
R4МикрорелеАккумулятор высокого напряжения. Модуль управления двигателем (контактор).
R5-Не используется.
R6-Не используется.
R7Силовое релеТретий нагревательный элемент охлаждающей жидкости.
R8Силовое релеПервый и второй элементы нагревателя охлаждающей жидкости.
R9-Не используется.
R10Мини-релеТормозной вакуумный насос.
R11-Не используется.
R12Силовое релеЭлектронный блок управления вентилятором.
R13Мини-релеДвигатель вентилятора.
R14Мини-релеУправление электродвигателем.
R15Силовое релеМеханическое реле вакуумного насоса тормозов.
R16Силовое релеЗажигание.

Назначение предохранителей в блоке предохранителей

№Номинал, АмперЦепи защищены
F180AЭлектронный усилитель руля.
F2150AПреобразователь постоянного тока в постоянный.
F3100AКоробка распределения питания.
F450AБлок управления кузовным оборудованием (поставка KL30A).
F570AПервый и второй элемент охлаждающей жидкости высоковольтной батареи.
F670AБлок предохранителей в багажном отделении.
F7-Не используется.
F850AМодуль управления электровентилятором.
F950AБлок управления кузовным оборудованием (поставка KL30B).
F1040AТретий элемент охлаждающей жидкости высоковольтной батареи.

Багажное отделение

Багажное отделение

Назначение предохранителей в багажнике (2016)
№Номинал, АмперЦепи защищены
F15AМодуль паспорта мобильного телефона.
F2-Не используется.
F35AБезключевые дверные ручки автомобиля.
F425AПередний электростеклоподъемник (слева). Центральный замок (передний левый). Обогрев наружного зеркала (левого).
F525 AПередний электростеклоподъемник (справа). Центральный замок (передний правый). Обогрев наружного зеркала заднего вида (правого).
F625 AМодуль задней левой двери (поставка KL30).
F725AМодуль задней правой двери (поставка KL30).
F85AРеле зажигания.
F925 AВодительское сиденье с электроприводом.
F1025 AОбогрев заднего стекла.
F115AВысоковольтная батарея (12В B+).
F12-Не используется.
F13-Не используется.
F14-Не используется.
F15-Не используется.
F16-Не используется.
F17-Не используется.
F18-Не используется.
F19-Не используется.
F20-Не используется.
F21-Не используется.
F22-Не используется.
F23-Не используется.
F24-Не используется.
F25-Не используется.
F26-Не используется.
F27-Не используется.
F28-Не используется.
F295AКамера заднего вида.
F305AМодуль помощи при парковке.
F31-Не используется.
F32-Не используется.
F33-Не используется.
F34-Не используется.
F35-Не используется.
F36-Не используется.
F37-Не используется.
F38-Не используется.
F39-Не используется.
F40-Не используется.
F41-Не используется.
F42-Не используется.
F43-Не используется.
F44-Не используется.
F45-Не используется.
F46-Не используется.
Реле
R1Силовое релеЗадний КЛ15Е.
R2Мини-релеОбогрев заднего стекла.
R3МикрорелеСтеклоочиститель заднего стекла.
R4-Не используется.
R5-Не используется.
R6-Не используется.

2017, 2018

Пассажирский салон

Пассажирский салон

Назначение предохранителей в салоне (2017, 2018)
№Номинал, АмперЗащищенный компонент
F5620AНе использовался (запасной).
F57-Не используется.
F58-Не используется.
F595AНе использовался (запасной).
F6010AИнтерьерная лампа. Блок переключателей двери водителя. Лампа вещевого ящика. Лампа окружающего освещения.
F6120AГнездо переднего прикуривателя. Задние дополнительные точки питания.
F625AНе использовался (запасной).
F63-Не используется.
F64-Не используется.
F6510AОткрывание крышки багажника.
F6620AНе использовался (запасной).
F677,5 АДатчик глобального позиционирования. модуль синхронизации.
F68-Не используется.
F695AКластер панели приборов.
F7020AНе использовался (запасной).
F717,5 АКондиционирование воздуха.
F727,5 АМодуль управления на руле.
F737,5 АИнтеллектуальный модуль передачи данных.
F7415AФара дальнего света.
F7515AНе использовался (запасной).
F7610AФонарь заднего хода.
F7720AНасос омывателя.
F785AКнопочный выключатель зажигания. Автомобильный модуль без ключа (поставляется).
F7915AАудио блок. Переключатель аварийной сигнализации.
F8020AНе использовался (запасной).
F815AРадиочастотный приемник.
F8220AПредохранитель массы (питание реле насоса переднего омывателя). Предохранитель массы (питание реле насоса заднего омывателя).
F8320AПредохранитель массы (питание центрального замка). Предохранитель на массу (питание центральной разблокировки).
F8420AПредохранитель массы (питание реле разблокировки двери водителя). Предохранитель массы (питание реле центрального/двойного замка). Заземляющий предохранитель (питание реле отключения).
F857,5 АПодогрев сидений (чувство зажигания).
F8610AСдерживающая система. Выключатель подушки безопасности пассажира. Датчик веса пассажира.
F8715AНе использовался (запасной).
F88-Не используется.
F89-Не используется.

Моторного отсека

Моторного отсека

Назначение предохранителей в распределительной коробке (2017, 2018)
№Номинал, АмперЗащищенный компонент
F740AАнтиблокировочная тормозная система. Контроль устойчивости (KL30V).
F830AАнтиблокировочная тормозная система. Контроль устойчивости (KL30P).
F9-Не используется.
F1040AМодуль двигателя вентилятора.
F1140AРеле вакуумного насоса тормозов.
F1240AРеле управления электродвигателем.
F1340AМодуль управления зарядкой аккумулятора.
F1440AПодогреватель охлаждающей жидкости один.
F1530AБлок управления кузовным оборудованием (поставка KL30C).
F1640AПодогреватель охлаждающей жидкости два.
F17-Не используется.
F1820AСтеклоочиститель.
F195AАнтиблокировочная тормозная система. Контроль устойчивости (KL15).
F2015 AРог.
F215AВыключатель стоп-сигналов.
F2215 AСистема контроля батареи.
F235AКатушки реле.
F245AМодуль переключателя управления освещением.
F25-Не используется.
F2610AМодуль управления силовым агрегатом.
F2715 AСветовое кольцо зарядного порта.
F285AМонитор вакуумного насоса.
F29-Не используется.
F305AМодуль управления коробкой передач (питание 12 В).
F3110AИнтеллектуальный канал передачи данных/бортовой диагностический разъем.
F3210AКлапан охлаждающей жидкости. Соленоид кондиционера. Соленоид чиллера.
F3310AМодуль управления силовым агрегатом. Обратная связь PSR компрессора кондиционера.
F3415 AАккумулятор высокого напряжения.
F355AКонтроллер связи электромобиля.
F3620AНасос охлаждающей жидкости.
F375AАвтомобильный звуковой сигнал для пешеходов.
F3815 AМодуль управления силовым агрегатом (поставка KL15).
F39-Не используется.
F405AЭлектронный усилитель руля.
F4120AБлок управления кузовным оборудованием (поставка KL15).
F4215AМотор заднего дворника.
F4315AДневной ходовой свет.
F44-Не используется.
F45-Не используется.
F46-Не используется.
F47-Не используется.
F485AКатушка механического реле.
Реле
R1Не используется.
R2Рог.
R3Не используется.
R4Аккумулятор высокого напряжения. Модуль управления двигателем (контактор).
R5Не используется.
R6Не используется.
R7Третий нагревательный элемент охлаждающей жидкости.
R8Первый и второй элементы нагревателя охлаждающей жидкости.
R9Не используется.
R10Тормозной вакуумный насос.
R11Не используется.
R12Электронный блок управления вентилятором.
R13Двигатель вентилятора.
R14Управление электродвигателем.
R15Механическое реле вакуумного насоса тормозов.
R16Зажигание.

Назначение предохранителей в блоке предохранителей

№Номинал, АмперЦепи защищены
F180AЭлектронный усилитель руля.
F2150AПреобразователь постоянного тока в постоянный.
F3100AКоробка распределения питания.
F450AБлок управления кузовным оборудованием (поставка KL30A).
F570AПервый и второй элемент охлаждающей жидкости высоковольтной батареи.
F670AБлок предохранителей в багажном отделении.
F7-Не используется.
F850AМодуль управления электровентилятором.
F950AБлок управления кузовным оборудованием (поставка KL30B).
F1040AТретий элемент охлаждающей жидкости высоковольтной батареи.

Багажное отделение

Багажное отделение

Назначение предохранителей в багажнике (2017, 2018)
№Номинал, АмперЗащищенный компонент
F15AМодуль паспорта мобильного телефона.
F2-Не используется.
F35AБезключевые дверные ручки автомобиля.
F425AЛевые передние электростеклоподъемники. Левое наружное зеркало с подогревом. Замок левой двери с электроприводом.
F525AЭлектростеклоподъемники передние правые. Замок правой двери с электроприводом. Правое наружное зеркало с подогревом.
F625AМодуль задней левой двери (поставка KL30).
F725AМодуль задней правой двери (поставка KL30).
F85AРеле зажигания.
F925AВодительское сиденье с электроприводом.
F1025AОбогрев заднего стекла.
F115AВысоковольтная батарея (12В B+).
F12-Не используется.
F13-Не используется.
F14-Не используется.
F15-Не используется.
F16-Не используется.
F17-Не используется.
F18-Не используется.
F19-Не используется.
F20-Не используется.
F21-Не используется.
F22-Не используется.
F23-Не используется.
F24-Не используется.
F25-Не используется.
F26-Не используется.
F27-Не используется.
F28-Не используется.
F295AКамера заднего вида.
F305AМодуль управления системой помощи при парковке.
F31-Не используется.
F32-Не используется.
F33-Не используется.
F3415 AВодительское сиденье с подогревом.
F3515 AПассажирское сиденье с подогревом.
F36-Не используется.
F37-Не используется.
F38-Не используется.
F39-Не используется.
F40-Не используется.
F41-Не используется.
F42-Не используется.
F43-Не используется.
F44-Не используется.
F45-Не используется.
F46-Не используется.
Реле
R1Модуль управления кондиционером. Подогрев передних сидений. Камера заднего вида. Модуль управления системой помощи при парковке.
R2Обогрев заднего стекла.
R3Стеклоочиститель заднего стекла.
R4Не используется.
R5Не используется.
R6Не используется.
