Предохранители и реле Ford Freestar (2004-2007)
Схемы относятся к указанным годам и вариантам Ford Freestar (2004-2007). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Ford.
Расположение предохранителей Ford Freestar / Windstar 2004-2007 гг.
Предохранители розетки прикуривателя (питания) в Ford Freestar предохранители №57 (2004-2005: Прикуриватель), №61 (2004-2005: Розетка 3-го ряда), №63 (2004-2005: Розетка приборная, 2006-2007: Розетка приборная, Сигара прикуривателя) и №66 (2004-2005: розетка сидений 2-го ряда; 2006-2007: розетки сидений 2-го и 3-го ряда) в блоке предохранителей моторного отсека.
Оглавление
Расположение блока предохранителей
Расположение блока предохранителей
Пассажирский салон

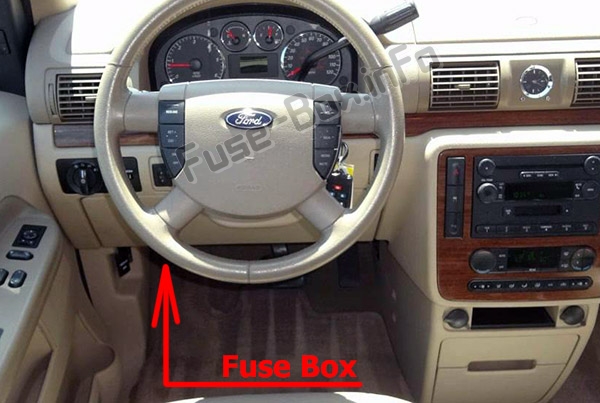

Панель предохранителей расположена ниже и левее рулевого колеса у педали тормоза.
Снимите крышку панели, чтобы получить доступ к предохранителям. Чтобы снять крышку панели предохранителей, потяните вверх защелку с правой или левой стороны крышки.
Моторного отсека

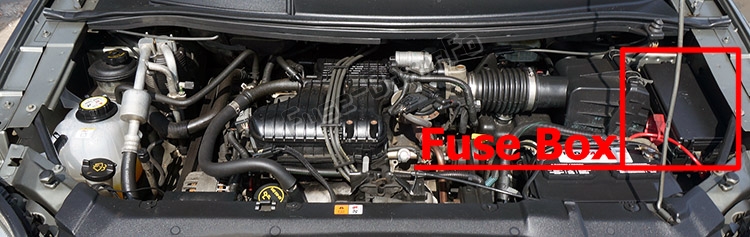

Распределительная коробка расположена в моторном отсеке
Вспомогательный блок реле (вентиляторы охлаждения)
Блок реле находится в моторном отсеке у радиатора.
Схемы блока предохранителей
Схемы блока предохранителей
2004

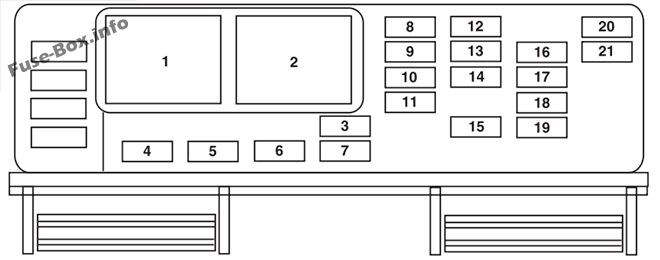

Пассажирский салон
| № | Номинал, Ампер | Описание |
|---|---|---|
| 1 | Реле | Дополнительное реле задержки 1 |
| 2 | Реле | Дополнительное реле задержки 2 |
| 3 | 10A | Электродвигатель переднего стеклоочистителя Рабочая подача |
| 4 | 5A | B+ подача на наружные зеркала |
| 5 | 20A | Электропитание вентиляционного окна/радиопитание |
| 6 | 5A | Подсветка выключателя двери водителя/Подсветка выключателя двери пассажира |
| 7 | 10A | Задний стеклоочиститель |
| 8 | 10A | Кластер/электронный автоматический контроль температуры (EATC) подача B+ |
| 9 | 10A | Светодиодный индикатор пассивной противоугонной системы (PATS) |
| 10 | 5A | Вспомогательное радио, DVD |
| 11 | 5A | Вспомогательная система климат-контроля/Модуль двери багажного отделения с электроприводом/Модуль левой и правой сдвижной двери с электроприводом/Разъем канала передачи данных (DLC)/Подвод часов B+ |
| 12 | 5A | Блокировка переключения тормозов (BSI) Рабочая подача, система климат-контроля Рабочая подача |
| 13 | 5A | Компас/сиденье водителя с подогревом/сиденья пассажира с подогревом/система обнаружения заднего хода/модуль подъемной двери с электроприводом/раздвижная дверь с электроприводом |
| 14 | 5A | Блок предохранителей под капотом Ход подачи, Передний вентилятор Ход подачи |
| 15 | 10A | Выключатель тормоза (BOO) B+ |
| 16 | 5A | Угол поворота рулевого колеса/Комбинация приборов/Сдвижная дверь с электроприводом и задняя дверь с электроприводом блокируют светодиод/Электрохроматическое зеркало Run/Start |
| 17 | 10A | Модуль управления системой пассивной безопасности (RCM)/индикатор отключения подушки безопасности пассажира (PADI)/система обнаружения присутствия пассажира (PODS) Run/Start |
| 18 | 10A | Модуль антиблокировочной тормозной системы (ABS)/датчик тормозного давления/регулятор скорости Run/Start |
| 19 | 5A | PATS/кластер/светодиод подушки безопасности/реле модуля управления трансмиссией (PCM) Run/Start |
| 20 | 10A | Задняя дверь Стартовая подача, Радио Стартовая подача |
| 21 | 10A | Реле стартера питание СТАРТ |

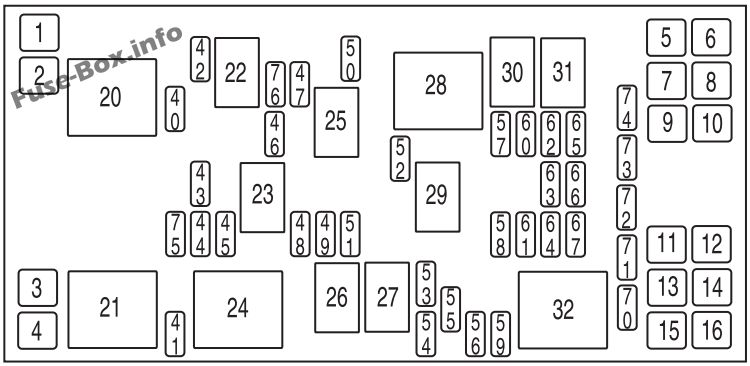

Моторного отсека
| № | Номинал, Ампер | Описание |
|---|---|---|
| 1 | — | Не используется |
| 2 | 30А** | Правый вентилятор охлаждения |
| 3 | 30А** | Левый вентилятор охлаждения |
| 4 | 30А** | соленоид стартера |
| 5 | 30А** | Правая сдвижная дверь с электроприводом |
| 6 | 30А** | SJB аксессуар #2 (стеклоподъемник водителя) |
| 7 | 30А** | Вспомогательный двигатель вентилятора |
| 8 | 40А** | Антиблокировочная тормозная система (ABS) №2 (питание катушки) |
| 9 | 30А** | Задняя дверь с электроприводом |
| 10 | 30А** | SJB аксессуар #1 (окно пассажира, радио, форточки) |
| 11 | 30А** | Левое сиденье с электроприводом/подогревом |
| 12 | 40А** | АБС №1 (двигатель насоса) |
| 13 | 40А** | Задний антиобледенитель |
| 14 | 30А** | Электродвигатель переднего вентилятора системы климат-контроля |
| 15 | 30А** | Правое сиденье с электроприводом/подогревом |
| 16 | 30А** | Левая сдвижная дверь с электроприводом |
| 20 | Мини-реле | Питание модуля управления силовым агрегатом (PCM) |
| 21 | Мини-реле | Horn |
| 22 | Микрореле | Муфта кондиционера |
| 23 | Микрореле | Дальний свет |
| 24 | Мини-реле | Стартер |
| 25 | Микрореле | Топливный насос |
| 26 | — | Не используется |
| 27 | — | Не используется |
| 28 | Мини-реле | Вспомогательный вентилятор |
| 29 | Микрореле | Парковочные фонари для трейлеров |
| 30 | Микрореле | Левый стоп-сигнал прицепа/поворотники |
| 31 | Микрореле | Правый стоп-сигнал/поворотник прицепа |
| 32 | Мини-реле | Задний антиобледенитель |
| 40 | 15 А* | Двигатель №1 (катушка реле кондиционера, датчики IMRC, HEGO, продувка адсорбера, коробка передач, вентиляция адсорбера) |
| 41 | 25A* | Horn |
| 42 | 10 А* | Муфта кондиционера |
| 43 | 15 А* | Двигатель №2 (реле вентилятора охлаждения, форсунки, PCM, датчик MAF, IAC, катушка зажигания, ESM) |
| 44 | 10 А* | ПВХ с подогревом |
| 45 | 15 А* | Дальний свет |
| 46 | 20 А* | стоп-сигналы/поворотники прицепа |
| 47 | 15 А* | Модуль драйвера топливного насоса |
| 48 | — | Не используется |
| 49 | 10 А* | ПКМ КАП |
| 50 | 10 А* | Генератор |
| 51 | 10 А* | Регулируемые педали (без памяти) или модуль памяти |
| 52 | 20 А* | Парковочные фонари для прицепа |
| 53 | 10 А* | Зеркала с подогревом |
| 54 | 30A* | Мотор переднего стеклоочистителя |
| 55 | 25A* | Мотор заднего стеклоочистителя |
| 56 | 30A* | Премиальное звуковое радио |
| 57 | 20 А* | Зажигалка |
| 58 | 30A* | SJB #1 - Центральный верхний стоп-сигнал (CHMSL), лампы номерного знака, OBD II, купольная лампа, дополнительные двери, переключатель освещения (каналы F-8, F-9, F-10 и F-ll) |
| 59 | 20 А* | Радио (не премиум) |
| 60 | 30A* | SJB #4 - Фонари заднего хода, Звуковая сигнализация, Дверные замки |
| 61 | 20 А* | Точка питания 3-го ряда |
| 62 | 30A* | SJB #3 — Правый поворотный/дополнительный свет, правый ближний свет, левый передний стояночный/поворотный фонарь, левый задний стояночный/стоп-сигнал/поворотник, плафон подсветки приборной панели, подножка, левое сигнальное зеркало, часы, приборная панель, центр сообщений ( SJB F-15), Переключатель подсветки для: потолочной консоли, DVD/Задняя система климат-контроля, Подсветка переключателя фар, Подсветка климат-контроля |
| 63 | 20 А* | Точка питания приборной панели |
| 64 | 20 А* | Питание замка зажигания №1 |
| 65 | 30A* | SJB #2 — левые поворотные/вспомогательные фонари, левый ближний свет, правые передние стояночные/поворотные фонари, правые задние стояночные/стоп-сигналы/поворотники, лампы для луж, сигналы зеркал, козырьки, фонари 2-го и 3-го ряда, лампа багажника, индикатор дефростера |
| 66 | 20 А* | Электророзетка на втором ряду сидений |
| 67 | 20 А* | Питание замка зажигания №2 |
| 70 | — | Не используется |
| 71 | — | Не используется |
| 72 | — | Не используется |
| 73 | — | Не используется |
| 74 | — | Не используется |
| 75 | Диод | PCM |
| 76 | Диод | Муфта кондиционера |
| * Мини предохранитель ** Картриджный предохранитель |
2005
Пассажирский салон
| № | Номинал, Ампер | Описание |
|---|---|---|
| 1 | Реле | Дополнительное реле задержки 1 |
| 2 | Реле | Дополнительное реле задержки 2 |
| 3 | 10A | Электродвигатель переднего стеклоочистителя Рабочая подача |
| 4 | 5A | B+ подача на наружные зеркала |
| 5 | 20A | Электропитание вентиляционного окна/радиопитание |
| 6 | 5A | Подсветка выключателя двери водителя/Подсветка выключателя двери пассажира |
| 7 | 10A | Задний стеклоочиститель |
| 8 | 10A | Кластер/электронный автоматический контроль температуры (EATC) подача B+, DVD |
| 9 | 10A | Светодиодный индикатор пассивной противоугонной системы (PATS) |
| 10 | 5A | Вспомогательное радио |
| 11 | 5A | Вспомогательная система климат-контроля/Модуль двери багажного отделения с электроприводом/Модуль левой и правой сдвижной двери с электроприводом/Разъем канала передачи данных (DLC)/Подвод часов B+ |
| 12 | 5A | Блокировка переключения тормозов (BSI) Рабочая подача, система климат-контроля Рабочая подача |
| 13 | 5A | Компас/сиденье водителя с подогревом/сиденья пассажира с подогревом/система обнаружения заднего хода/модуль подъемной двери с электроприводом/раздвижная дверь с электроприводом |
| 14 | 5A | Блок предохранителей под капотом Ход подачи, Передний вентилятор Ход подачи |
| 15 | 10A | Выключатель тормоза (BOO) B+ |
| 16 | 5A | Угол поворота рулевого колеса/Комбинация приборов/Сдвижная дверь с электроприводом и дверь багажного отделения с электроприводом Светодиод блокировки/Электрохроматическое зеркало Run/Start/Система контроля давления в шинах (TPMS) |
| 17 | 10A | Модуль управления системой пассивной безопасности (RCM)/индикатор отключения подушки безопасности пассажира (PADI)/система обнаружения присутствия пассажира (PODS) Run/Start |
| 18 | 10A | Модуль антиблокировочной тормозной системы (ABS)/датчик тормозного давления/регулятор скорости Run/Start |
| 19 | 5A | PATS/кластер/светодиод подушки безопасности/реле модуля управления трансмиссией (PCM) Run/Start |
| 20 | 10A | Задняя дверь Стартовая подача, Радио Стартовая подача |
| 21 | 10A | Реле стартера питание СТАРТ |
Моторного отсека
| № | Номинал, Ампер | Описание |
|---|---|---|
| 1 | — | Не используется |
| 2 | 30А** | Правый вентилятор охлаждения |
| 3 | 30А** | Левый вентилятор охлаждения |
| 4 | 30А** | соленоид стартера |
| 5 | 30А** | Правая сдвижная дверь с электроприводом |
| 6 | 30А** | Аксессуар SJB №2 (стеклоподъемник водителя) |
| 7 | 30А** | Вспомогательный двигатель вентилятора |
| 8 | 40А** | Антиблокировочная тормозная система (ABS) №2 (питание катушки) |
| 9 | 30А** | Задняя дверь с электроприводом |
| 10 | 30А** | Аксессуар SJB №1 (окно пассажира, радио, форточки) |
| 11 | 30А** | Левое сиденье с электроприводом/подогревом |
| 12 | 40А** | АБС №1 (двигатель насоса) |
| 13 | 40А** | Задний антиобледенитель |
| 14 | 30А** | Электродвигатель переднего вентилятора системы климат-контроля |
| 15 | 30А** | Правое сиденье с электроприводом/подогревом |
| 16 | 30А** | Левая сдвижная дверь с электроприводом |
| 20 | Мини-реле | Питание модуля управления силовым агрегатом (PCM) |
| 21 | Мини-реле | Horn |
| 22 | Микрореле | Муфта кондиционера |
| 23 | Микрореле | Дальний свет |
| 24 | Мини-реле | Стартер |
| 25 | Микрореле | Топливный насос |
| 26 | — | Не используется |
| 27 | — | Не используется |
| 28 | Мини-реле | Вспомогательный вентилятор |
| 29 | Микрореле | Парковочные фонари для трейлеров |
| 30 | Микрореле | Левый стоп-сигнал прицепа/поворотники |
| 31 | Микрореле | Правый стоп-сигнал/поворотник прицепа |
| 32 | Мини-реле | Задний антиобледенитель |
| 40 | 15 А* | Двигатель №1 (катушка реле кондиционера, датчики IMRC, HEGO, продувка адсорбера, коробка передач, вентиляция адсорбера) |
| 41 | 25A* | Horn |
| 42 | 10 А* | Муфта кондиционера |
| 43 | 15 А* | Двигатель №2 (реле вентилятора системы охлаждения, форсунки, PCM, датчик массового расхода воздуха, LAC, катушка зажигания, ESM) |
| 44 | 10 А* | ПВХ с подогревом |
| 45 | 15 А* | Дальний свет |
| 46 | 20 А* | стоп-сигналы/поворотники прицепа |
| 47 | 15 А* | Модуль драйвера топливного насоса |
| 48 | — | Не используется |
| 49 | 10 А* | ПКМ КАП |
| 50 | 10 А* | Генератор |
| 51 | 10 А* | Регулируемые педали (без памяти) или модуль памяти |
| 52 | 20 А* | Парковочные фонари для прицепа |
| 53 | 10 А* | Зеркала с подогревом |
| 54 | 30A* | Мотор переднего стеклоочистителя |
| 55 | 25A* | Мотор заднего стеклоочистителя |
| 56 | 30A* | Премиальное звуковое радио |
| 57 | 20A* | Зажигалка |
| 58 | 30A* | SJB #1 - Центральный верхний стоп-сигнал (CHMSL), лампы номерного знака, OBD II, купольная лампа, дополнительные двери, переключатель освещения (каналы F-8, F-9, F-10 и F-ll) |
| 59 | 20 А* | Радио (не премиум) |
| 60 | 30A* | SJB #4 - Фонари заднего хода, Дверные замки |
| 61 | 20 А* | Точка питания 3-го ряда |
| 62 | 30A* | SJB #3 — Правый поворотный/дополнительный свет, правый ближний свет, левый передний стояночный/поворотный фонарь, левый задний стояночный/стоп-сигнал/поворотник, плафон подсветки приборной панели, подножка, левое сигнальное зеркало, часы, приборная панель, центр сообщений ( SJB F-15), Переключатель подсветки для: потолочной консоли, DVD/Задняя система климат-контроля, Подсветка переключателя фар, Подсветка климат-контроля |
| 63 | 20 А* | Точка питания приборной панели |
| 64 | 20 А* | Питание замка зажигания №1 |
| 65 | 30A* | SJB #2 — левые поворотные/вспомогательные фонари, левый ближний свет, правые передние стояночные/поворотные фонари, правые задние стояночные/стоп-сигналы/поворотники, лампы для луж, сигналы зеркал, козырьки, фонари 2-го и 3-го ряда, лампа багажника, индикатор дефростера |
| 66 | 20 А* | Электророзетка на втором ряду сидений |
| 67 | 20 А* | Питание замка зажигания №2 |
| 70 | — | Не используется |
| 71 | — | Не используется |
| 72 | — | Не используется |
| 73 | — | Не используется |
| 74 | — | Не используется |
| 75 | Диод | PCM |
| 76 | Диод | Муфта кондиционера |
| * Мини предохранитель ** Картриджный предохранитель |
Вспомогательный релейный блок
| № | Номинал, Ампер | Описание |
|---|---|---|
| 1 | — | Реле вентилятора охлаждения №4 |
| 2 | — | Реле вентилятора охлаждения №5 |
| 3 | — | Реле вентилятора охлаждения №3 |
| 4 | — | Реле вентилятора охлаждения №1 |
| 5 | — | Реле вентилятора охлаждения №2 |
| 6 | 40A* | Электродвигатель правого вентилятора охлаждения (только для автомобилей с тягово-сцепным устройством) |
| 7 | 15А** | Автоматический выключатель низкоскоростного вентилятора системы охлаждения (только для автомобилей с буксирным комплектом для прицепа) |
| 8 | 40A* | Электродвигатель левого вентилятора системы охлаждения (автомобили с тягово-сцепным устройством) |
| 8 | 10А** | Автоматический выключатель низкоскоростного вентилятора системы охлаждения (автомобили без прицепного тягача) |
| * Максимальный предохранитель ** Автоматический выключатель |
2006, 2007
Пассажирский салон
| № | Номинал, Ампер | Описание |
|---|---|---|
| 1 | Реле | Дополнительное реле задержки 1 |
| 2 | Реле | Дополнительное реле задержки 2 |
| 3 | 10A | Электродвигатель переднего стеклоочистителя Рабочая подача |
| 4 | 5A | B+ подача на наружные зеркала |
| 5 | 20A | Электропитание вентиляционного окна/радиопитание |
| 6 | 5A | Подсветка выключателя двери водителя/Подсветка выключателя двери пассажира |
| 7 | 10A | Задний стеклоочиститель |
| 8 | 10A | Кластер/электронный автоматический контроль температуры (EATC) подача B+, DVD |
| 9 | 10A | Светодиодный индикатор пассивной противоугонной системы (PATS) |
| 10 | 5A | Вспомогательное радио |
| 11 | 5A | Вспомогательная система климат-контроля/Модуль двери багажного отделения с электроприводом/Модуль левой и правой сдвижной двери с электроприводом/Разъем канала передачи данных (DLC)/Подвод часов B+ |
| 12 | 5A | Блокировка переключения тормозов (BSI) Рабочая подача, система климат-контроля Рабочая подача |
| 13 | 5A | Компас/сиденье водителя с подогревом/сиденья пассажира с подогревом/система обнаружения заднего хода/модуль подъемной двери с электроприводом/раздвижная дверь с электроприводом |
| 14 | 5A | Блок предохранителей под капотом Ход подачи, Передний вентилятор Ход подачи |
| 15 | 10A | Выключатель тормоза (BOO) B+ |
| 16 | 5A | Угол поворота рулевого колеса/Комбинация приборов/Сдвижная дверь с электроприводом и дверь багажного отделения с электроприводом Светодиод блокировки/Электрохроматическое зеркало Run/Start/Система контроля давления в шинах (TPMS) |
| 17 | 10A | Модуль управления системой пассивной безопасности (RCM)/индикатор отключения подушки безопасности пассажира (PADI)/система обнаружения присутствия пассажира (PODS) Run/Start |
| 18 | 10A | Модуль антиблокировочной тормозной системы (ABS)/датчик тормозного давления/регулятор скорости Run/Start |
| 19 | 5A | PATS/кластер/светодиод подушки безопасности/реле модуля управления трансмиссией (PCM) Run/Start |
| 20 | 10A | Задняя дверь Стартовая подача, Радио Стартовая подача |
| 21 | 10A | Реле стартера питание СТАРТ |
Моторного отсека
| № | Номинал, Ампер | Описание |
|---|---|---|
| 1 | — | Не используется |
| 2 | 30А** | Правый вентилятор охлаждения |
| 3 | 30А** | Левый вентилятор охлаждения |
| 4 | 30А** | соленоид стартера |
| 5 | 30А** | Правая сдвижная дверь с электроприводом |
| 6 | 30А** | SJB аксессуар #2 (стеклоподъемник водителя) |
| 7 | 30А** | Вспомогательный двигатель вентилятора |
| 8 | 40А** | Антиблокировочная тормозная система (ABS) №2 (питание катушки) |
| 9 | 30А** | Задняя дверь с электроприводом |
| 10 | 30А** | SJB аксессуар #1 (окно пассажира, радио, форточки) |
| 11 | 30А** | Левое сиденье с электроприводом/подогревом |
| 12 | 40А** | АБС №1 (двигатель насоса) |
| 13 | 40А** | Задний антиобледенитель |
| 14 | 30А** | Электродвигатель переднего вентилятора системы климат-контроля |
| 15 | 30А** | Правое сиденье с электроприводом/подогревом |
| 16 | 30А** | Левая сдвижная дверь с электроприводом |
| 20 | Мини-реле | Питание модуля управления силовым агрегатом (PCM) |
| 21 | Мини-реле | Horn |
| 22 | Микрореле | Муфта кондиционера |
| 23 | Микрореле | Дальний свет |
| 24 | Мини-реле | Стартер |
| 25 | Микрореле | Топливный насос |
| 26 | — | Не используется |
| 27 | — | Не используется |
| 28 | Мини-реле | Вспомогательный вентилятор |
| 29 | Микрореле | Парковочные фонари для трейлеров |
| 30 | Микрореле | Левый стоп-сигнал прицепа/поворотники |
| 31 | Микрореле | Правый стоп-сигнал/поворотник прицепа |
| 32 | Мини-реле | Задний антиобледенитель |
| 40 | 15 А* | Двигатель №1 (катушка реле кондиционера, датчики IMRC, HEGO, продувка адсорбера, модуль трансмиссии) |
| 41 | 25A* | Horn |
| 42 | 10 А* | Муфта кондиционера |
| 43 | 15 А* | Двигатель №2 (реле вентилятора охлаждения, форсунки, PCM, датчик MAF, IAC, катушка зажигания, ESM) |
| 44 | 10 А* | ПВХ с подогревом |
| 45 | 15 А* | Дальний свет |
| 46 | 20 А* | стоп-сигналы/поворотники прицепа |
| 47 | 15 А* | Топливный насос, выключатель топливного насоса |
| 48 | 15 А* | Противотуманные фары |
| 49 | 10 А* | ПКМ КАП, Вентиляция канистры |
| 50 | 10 А* | Генератор |
| 51 | 10 А* | Регулируемые педали (без памяти) или модуль памяти |
| 52 | 20 А* | Парковочные фонари для прицепа |
| 53 | 10 А* | Зеркала с подогревом |
| 54 | 30A* | Мотор переднего стеклоочистителя |
| 55 | 25A* | Мотор заднего стеклоочистителя |
| 56 | 30A* | Премиальное звуковое радио |
| 57 | — | Не используется |
| 58 | 30A* | SJB #1 - Центральный верхний стоп-сигнал (CHMSL), лампы номерного знака, OBD II, купольная лампа, дополнительные двери, переключатель освещения (питания F-8, F-9, F-10 и F-l 1) |
| 59 | 20 А* | Радио (не премиум) |
| 60 | 30A* | SJB #4 - Фонари заднего хода, Дверные замки |
| 61 | — | Не используется |
| 62 | 30A* | SJB #3 — Правый поворотный/дополнительный свет, правый ближний свет, левый передний стояночный/поворотный фонарь, левый задний стояночный/стоп-сигнал/поворотник, плафон подсветки приборной панели, подножка, левое сигнальное зеркало, часы, приборная панель, центр сообщений ( SJB F-15), Переключатель подсветки для: потолочной консоли, DVD/Задняя система климат-контроля, Подсветка переключателя фар, Подсветка климат-контроля |
| 63 | 20 А* | Розетка на приборной панели, прикуриватель |
| 64 | 20 А* | Питание замка зажигания №1 |
| 65 | 30A* | SJB #2 — левые поворотные/вспомогательные фонари, левый ближний свет, правые передние стояночные/поворотные фонари, правые задние стояночные/стоп-сигналы/поворотники, лампы для луж, сигналы зеркал, козырьки, фонари 2-го и 3-го ряда, лампа багажника, индикатор дефростера |
| 66 | 20 А* | Розетки 2-го и 3-го ряда сидений |
| 67 | 20 А* | Питание замка зажигания №2 |
| 70 | — | Не используется |
| 71 | — | Не используется |
| 72 | — | Не используется |
| 73 | — | Не используется |
| 74 | — | Не используется |
| 75 | Диод | PCM |
| 76 | Диод | Муфта кондиционера |
| * Мини предохранитель ** Картриджный предохранитель |
Вспомогательный релейный блок
| № | Номинал, Ампер | Описание |
|---|---|---|
| 1 | — | Реле вентилятора охлаждения №4 |
| 2 | — | Реле вентилятора охлаждения №5 |
| 3 | — | Реле вентилятора охлаждения №3 |
| 4 | — | Реле вентилятора охлаждения №1 |
| 5 | — | Реле вентилятора охлаждения №2 |
| 6 | 40A* | Электродвигатель правого вентилятора охлаждения (только для автомобилей с тягово-сцепным устройством) |
| 7 | 15А** | Автоматический выключатель низкоскоростного вентилятора системы охлаждения (только для автомобилей с буксирным комплектом для прицепа) |
| 8 | 40A* | Электродвигатель левого вентилятора системы охлаждения (автомобили с тягово-сцепным устройством) |
| 8 | 10А** | Автоматический выключатель низкоскоростного вентилятора системы охлаждения (автомобили без прицепного тягача) |
| * Максимальный предохранитель ** Автоматический выключатель |
