Предохранители и реле Ford Freestyle (2005-2007)
Схемы относятся к указанным годам и вариантам Ford Freestyle (2005-2007). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Ford.
Расположение предохранителей Ford Freestyle 2005-2007 гг.
Предохранители прикуривателя (розетка) в Ford Freestyle являются предохранитель F9 (прикуриватель) в блоке предохранителей панели приборов и предохранители № 15 (или № 14 с 2006 г.) (разъем питания в грузовом отсеке), № 17 (или № 16 с 2006 г.) (разъем питания консоли) в двигателе. отсек предохранителей.
Оглавление
Расположение блока предохранителей
Расположение блока предохранителей

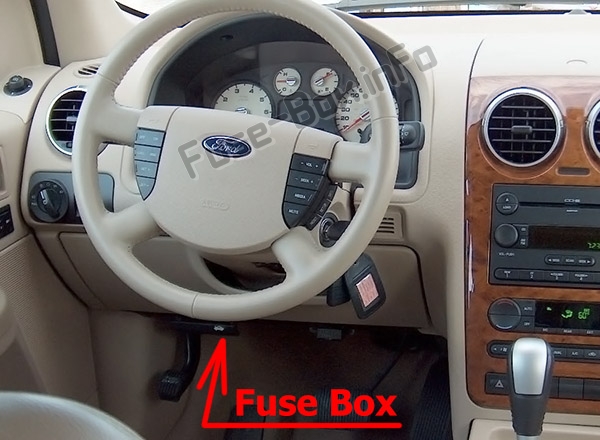

Панель предохранителей в салоне/интеллектуальная распределительная коробка (SJB)
Он расположен под панелью приборов слева от руля.

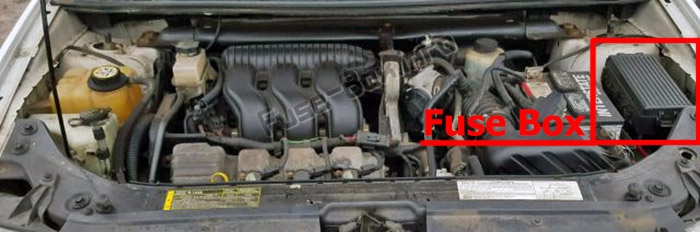

Моторного отсека
Распределительная коробка расположена в моторном отсеке.
Схемы блока предохранителей
Схемы блока предохранителей
2005
Пассажирский салон
| № | Номинал, Ампер | Описание |
|---|---|---|
| F1 | 20A | Дальний свет |
| F2 | 15A | Лампы освещения салона (лампы вежливости и дежурные лампы), аксессуары с задержкой (электростеклоподъемники и люк в крыше) |
| F3 | 25A | Доступ/Безопасность (приводы дверных замков с электроприводом, привод замка задней поднимающейся двери, соленоид задней подъемной двери) |
| F4 | 15A | Регулируемый педальный переключатель |
| F5 | 20A | Рога |
| F6 | 20A | Аудио (сабвуфер) |
| F7 | 7.5A | Power/Keep Alive Memory (KAM): блок управления кластером и силовым агрегатом (PCM), климат-контроль, аналоговые часы |
| F8 | 15A | Парковочные огни, Боковые указатели, Защита от буксировки прицепа |
| F9 | 20A | Прикуриватель, разъем канала передачи данных (DLC) |
| F10 | 7.5A | Зеркала и модуль памяти |
| F11 | 20A | Аудио, Семейная развлекательная система (FES) |
| F12 | 10A | Фонари заднего хода, Электрохроматическое зеркало, Система обнаружения заднего хода (RSS), Защита от буксировки прицепа |
| F13 | 7.5A | Аудио |
| F14 | 7.5A | Катушка реле стартера, PCM |
| F15 | 10A | Задержка доступа (логика электродвигателя стеклоподъемника водителя, подсветка выключателя дополнительного климат-контроля, люк в крыше, аудиосистема, подсветка выключателя замка двери водителя) |
| F16 | 10A | Индикатор обогревателя заднего стекла, Обогрев зеркал |
| F17 | 30A | Задний антиобледенитель |
| F18 | 10A | Катушка реле PCM, блокировка переключения передач (BSI), модуль пассивной противоугонной системы (PATS), катушка топливного реле, стоп-сигналы, центральный верхний стоп-сигнал (CHMSL) |
| F19 | 10A | Антиблокировочная тормозная система (ABS)/модуль контроля тяги, модуль полного привода (AWD), RSS, модули обогрева сидений |
| F20 | 7.5A | Кластер, Климат-контроль |
| F21 | 7.5A | Модуль управления системой пассивной безопасности (RCM) |
| F22 | 7.5A | Катушки вспомогательного реле климат-контроля, электрохроматическое зеркало, модуль компаса |
| F23 | 7.5A | Катушка реле стеклоочистителя, катушка реле вентилятора, кластерная логика |
| F24 | 7.5A | Датчик классификации пассажиров (OCS), деактивация подушки безопасности пассажира (PAD) |
| C1 | Автоматический выключатель 30А | Задержка доступа (окно переднего пассажира, окна заднего пассажира [через переключатель стеклоподъемника], подсветка переключателя стеклоподъемника, подсветка |

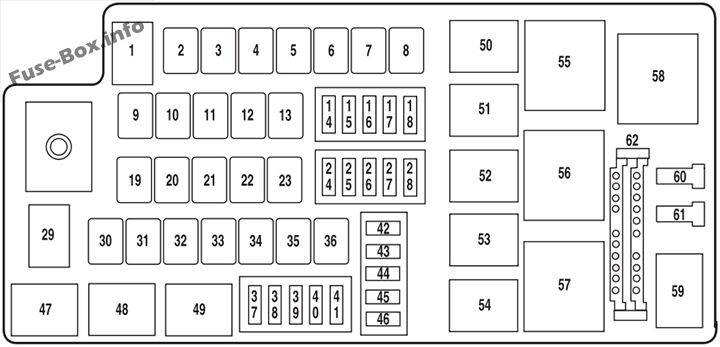

Моторного отсека
| № | Номинал, Ампер | Описание |
|---|---|---|
| 1 | 80A* | Внутренняя панель предохранителей (SJB), предохранители SJB 1, 2, 3, 4, 5, 8 и 12 |
| 2 | — | Не используется |
| 3 | — | Не используется |
| 4 | 50A* | Реле стеклоочистителя RUN/ACC к PDB, предохранители PDB 37 и 38 |
| 5 | — | Не используется |
| 6 | 20 А* | Люк |
| 7 | — | Не используется |
| 8 | 60A* | Вентилятор охлаждения двигателя |
| 9 | — | Не используется |
| 10 | 40A* | Антиблокировочная тормозная система (ABS) (двигатель) |
| 11 | 30A* | Стартер |
| 12 | 30A* | Реле модуля управления силовым агрегатом (PCM) |
| 13 | 20 А* | АБС (клапаны) |
| 14 | — | Не используется |
| 15 | 20А** | Розетка (Грузовой отсек) |
| 16 | 15А** | Модуль контроля тяги (TCM) |
| 17 | 20А** | Пункт питания (консоль) |
| 18 | 10А** | Генератор |
| 19 | 40A* | Логическая подача на твердотельные устройства SJB, SJB |
| 20 | — | Не используется |
| 21 | 40A* | Задний антиобледенитель |
| 22 | 30A* | Электродвигатели сидений (пассажирские) |
| 23 | 30A* | Модули с подогревом сидений |
| 24 | 15А** | Противотуманные фары |
| 25 | 10А** | Реле муфты кондиционера, муфта компрессора кондиционера |
| 26 | — | Не используется |
| 27 | — | Не используется |
| 28 | 15 А** | Топливное реле (модуль привода топливного насоса, топливный насос) |
| 29 | 80A* | Питание SJB, SJB (автоматический выключатель, предохранители 6, 7, 9, 10, 11 и 15) |
| 30 | 30A* | Мотор стеклоподъемника водителя |
| 31 | — | Не используется |
| 32 | 30A* | Вспомогательный двигатель заднего вентилятора кондиционера |
| 33 | 30A* | Моторы сиденья водителя, модуль памяти |
| 34 | 30A* | Замок зажигания (к SJB) |
| 35 | — | Не используется |
| 36 | 40A* | Двигатель переднего вентилятора кондиционера |
| 37 | 30А** | Передний стеклоочиститель, передний омыватель |
| 38 | 5A** | Клапан принудительной вентиляции картера с подогревом (PCV) |
| 39 | 25А** | Задний дворник, Задний омыватель |
| 40 | 10А** | TCM, EVMV, вентиляция адсорбера, ESM, подогреватели кислорода в отработавших газах, муфта кондиционера |
| 41 | 15 А** | PCM, форсунки, катушки зажигания, датчик массового расхода воздуха (MAF) |
| 42 | — | Не используется |
| 43 | — | Не используется |
| 44 | — | Не используется |
| 45 | — | Не используется |
| 46 | — | Не используется |
| 47 | — | Не используется |
| 48 | Реле 1/2 ISO | Противотуманные фары |
| 49 | — | Не используется |
| 50 | Реле 1/2 ISO | Вспомогательный насос охлаждающей жидкости |
| 51 | Реле 1/2 ISO | Муфта кондиционера |
| 52 | — | Не используется |
| 53 | Реле 1/2 ISO | Модуль драйвера топливного насоса, Топливный насос |
| 54 | — | Не используется |
| 55 | Полное реле ISO | Реле PCM, предохранители PDB 40 и 41 |
| 56 | Полное реле ISO | Электромагнит стартера |
| 57 | Полное реле ISO | Двигатель переднего вентилятора кондиционера |
| 58 | Реле сильного тока | Дворники |
| 59 | — | Не используется |
| 60 | 1А диод | PCM |
| 61 | 1А диод | PCM |
| * Картриджные предохранители ** Мини-предохранители |
2006

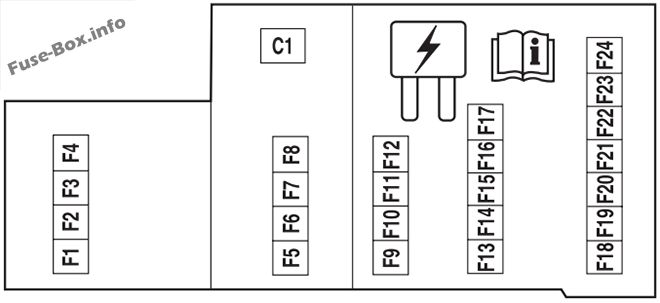

Пассажирский салон
| № | Номинал, Ампер | Описание |
|---|---|---|
| F1 | 20A | Дальний свет |
| F2 | 15A | Лампы освещения салона (лампы вежливости и дежурные лампы), аксессуары с задержкой (электростеклоподъемники и люк в крыше) |
| F3 | 25A | Доступ/Безопасность (приводы дверных замков с электроприводом, привод замка задней поднимающейся двери, соленоид задней подъемной двери) |
| F4 | 15A | Регулируемый педальный переключатель |
| F5 | 20A | Рога |
| F6 | 20A | Аудио (сабвуфер) |
| F7 | 7.5A | Power/Keep Alive Memory (KAM): блок управления кластером и силовым агрегатом (PCM), климат-контроль, аналоговые часы |
| F8 | 15A | Парковочные огни, Боковые указатели, Защита от буксировки прицепа |
| F9 | 20A | Прикуриватель, разъем канала передачи данных (DLC) |
| F10 | 7.5A | Зеркала и модуль памяти |
| F11 | 20A | Аудио, Семейная развлекательная система (FES) |
| F12 | 10A | Фонари заднего хода, Электрохроматическое зеркало, Система обнаружения заднего хода (RSS), Защита от буксировки прицепа |
| F13 | 7.5A | Аудио |
| F14 | 7.5A | Катушка реле стартера, PCM |
| F15 | 10A | Задержка доступа (логика электродвигателя стеклоподъемника водителя, подсветка выключателя дополнительного климат-контроля, люк в крыше, аудиосистема, подсветка выключателя замка двери водителя) |
| F16 | 10A | Индикатор обогревателя заднего стекла, Обогрев зеркал |
| F17 | 30A | Задний антиобледенитель |
| F18 | 10A | Катушка реле PCM, блокировка переключения передач (BSI), модуль пассивной противоугонной системы (PATS), катушка топливного реле, стоп-сигналы, центральный верхний стоп-сигнал (CHMSL) |
| F19 | 10A | Антиблокировочная тормозная система (ABS)/модуль контроля тяги, модуль полного привода (AWD), RSS, модули обогрева сидений |
| F20 | 7.5A | Кластер, Климат-контроль |
| F21 | 7.5A | Модуль управления системой пассивной безопасности (RCM) |
| F22 | 7.5A | Катушки вспомогательного реле климат-контроля, электрохроматическое зеркало, модуль компаса |
| F23 | 7.5A | Катушка реле стеклоочистителя, катушка реле вентилятора, кластерная логика |
| F24 | 7.5A | Датчик классификации пассажиров (OCS), деактивация подушки безопасности пассажира (PAD) |
| C1 | Автоматический выключатель 30А | Задержка доступа (окно переднего пассажира, окна заднего пассажира [через переключатель стеклоподъемника], подсветка переключателя стеклоподъемника, подсветка |

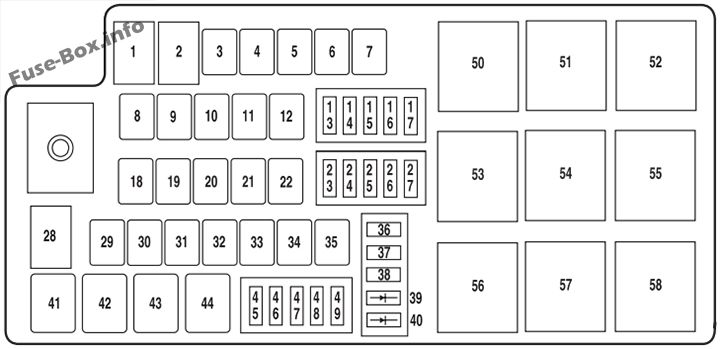

Моторного отсека
| № | Номинал, Ампер | Описание |
|---|---|---|
| 1 | 80A* | SJB, предохранители SJB 1, 2, 3, 4, 5, 8 и 12 |
| 2 | — | Не используется |
| 3 | 50A* | Стеклоочистители передние и задние (предохранители 45 и 47) |
| 4 | — | Не используется |
| 5 | 20 А* | Люк |
| 6 | — | Не используется |
| 7 | 60A* | Вентилятор охлаждения двигателя |
| 8 | — | Не используется |
| 9 | 40A* | Антиблокировочная тормозная система (ABS) (двигатель) |
| 10 | 30A* | Стартер |
| 11 | 30A* | Реле модуля управления силовым агрегатом (PCM) |
| 12 | 20 А* | АБС (клапаны) |
| 13 | — | Не используется |
| 14 | 20А** | Розетка (Грузовой отсек) |
| 15 | 15А** | Модуль контроля тяги (TCM) |
| 16 | 20А** | Пункт питания (консоль) |
| 17 | 10А** | Генератор |
| 18 | 40A* | Логическая подача на твердотельные устройства SJB, SJB |
| 19 | — | Не используется |
| 20 | 40A* | Задний антиобледенитель |
| 21 | 30A* | Электродвигатели сидений (пассажирские) |
| 22 | 30A* | Модули с подогревом сидений |
| 23 | 15А** | Противотуманные фары |
| 24 | 10А** | Реле муфты кондиционера, муфта компрессора кондиционера |
| 25 | — | Не используется |
| 26 | — | Не используется |
| 27 | 15А** | Топливное реле (модуль привода топливного насоса, топливный насос) |
| 28 | 80A* | Питание SJB, SJB (автоматический выключатель, предохранители 6, 7, 9, 10, 11 и 15) |
| 29 | 30A* | Мотор стеклоподъемника водителя |
| 30 | — | Не используется |
| 31 | 30A* | Дополнительный двигатель заднего вентилятора кондиционера, дополнительный насос охлаждающей жидкости |
| 32 | 30A* | Моторы сиденья водителя, модуль памяти |
| 33 | 30A* | Замок зажигания (к SJB) |
| 34 | — | Не используется |
| 35 | 40A* | Электродвигатель переднего вентилятора кондиционера, катушка реле дополнительного насоса охлаждающей жидкости |
| 36 | — | Не используется |
| 37 | — | Не используется |
| 38 | — | Не используется |
| 39 | 1А диод | PCM |
| 40 | 1А диод | Муфта кондиционера |
| 41 | Реле 1/2 ISO | Противотуманные фары |
| 42 | Реле 1/2 ISO | Вспомогательный насос охлаждающей жидкости |
| 43 | Реле 1/2 ISO | Муфта кондиционера |
| 44 | Реле 1/2 ISO | Модуль драйвера топливного насоса, Топливный насос |
| 45 | 30А** | Передний стеклоочиститель, передний омыватель |
| 46 | 5A** | Клапан принудительной вентиляции картера с подогревом (PCV) |
| 47 | 25А** | Задний дворник, Задний омыватель |
| 48 | 10А** | TCM, EVMV, вентиляция адсорбера, ESM, подогреватели кислорода в отработавших газах, муфта кондиционера |
| 49 | 15 А** | PCM, форсунки, катушки зажигания, датчик массового расхода воздуха (MAF) |
| 50 | Полное реле ISO | Реле PCM, предохранители PDB 40 и 41 |
| 51 | Полное реле ISO | Электромагнит стартера |
| 52 | Полное реле ISO | Электродвигатель переднего вентилятора кондиционера, катушка реле насоса охлаждающей жидкости |
| 53 | — | Не используется |
| 54 | — | Не используется |
| 55 | — | Не используется |
| 56 | — | Не используется |
| 57 | — | Не используется |
| 58 | Реле сильного тока | Дворники |
| * Картриджные предохранители ** Мини-предохранители |
2007
Пассажирский салон
| № | Номинал, Ампер | Описание |
|---|---|---|
| F1 | 20A | Дальний свет |
| F2 | 15A | Лампы освещения салона (лампы вежливости и дежурные лампы), аксессуары с задержкой (электростеклоподъемники и люк в крыше) |
| F3 | 25A | Доступ/Безопасность (приводы дверных замков с электроприводом, привод замка задней поднимающейся двери, соленоид задней подъемной двери) |
| F4 | 15A | Регулируемый педальный переключатель |
| F5 | 20A | Рога |
| F6 | 20A | Аудио (сабвуфер) |
| F7 | 7.5A | Power/Keep Alive Memory (KAM): блок управления кластером и силовым агрегатом (PCM), климат-контроль, аналоговые часы |
| F8 | 15A | Парковочные огни, Боковые указатели, Защита от буксировки прицепа |
| F9 | 20A | Прикуриватель, разъем канала передачи данных (DLC) |
| F10 | 7.5A | Зеркала и модуль памяти |
| F11 | 20A | Аудио, Семейная развлекательная система (FES) |
| F12 | 10A | Фонари заднего хода, Электрохроматическое зеркало, Система обнаружения заднего хода (RSS), Защита от буксировки прицепа |
| F13 | 7.5A | Аудио |
| F14 | 7.5A | Катушка реле стартера, PCM |
| F15 | 10A | Задержка доступа (логика электродвигателя стеклоподъемника водителя, подсветка выключателя дополнительного климат-контроля, люк в крыше, аудиосистема, подсветка выключателя замка двери водителя) |
| F16 | 10A | Индикатор обогревателя заднего стекла, Обогрев зеркал |
| F17 | 30A | Задний антиобледенитель |
| F18 | 10A | Катушка реле PCM, блокировка переключения передач (BSI), модуль пассивной противоугонной системы (PATS), катушка топливного реле, стоп-сигналы, центральный верхний стоп-сигнал (CHMSL) |
| F19 | 10A | Антиблокировочная тормозная система (ABS)/модуль контроля тяги, модуль полного привода (AWD), RSS, модули обогрева сидений |
| F20 | 7.5A | Кластер, Климат-контроль |
| F21 | 7.5A | Модуль управления системой пассивной безопасности (RCM) |
| F22 | 7.5A | Катушки вспомогательного реле климат-контроля, электрохроматическое зеркало, модуль компаса |
| F23 | 7.5A | Катушка реле стеклоочистителя, катушка реле вентилятора, кластерная логика |
| F24 | 7.5A | Датчик классификации пассажиров (OCS), деактивация подушки безопасности пассажира (PAD) |
| C1 | Автоматический выключатель 30А | Задержка доступа (окно переднего пассажира, окна заднего пассажира [через переключатель стеклоподъемника], подсветка переключателя стеклоподъемника, подсветка |
Моторного отсека
| № | Номинал, Ампер | Описание |
|---|---|---|
| 1 | 80A* | SJB, предохранители SJB 1, 2, 3, 4, 5, 8 и 12 |
| 2 | — | Не используется |
| 3 | 50A* | Стеклоочистители передние и задние (предохранители 45 и 47) |
| 4 | — | Не используется |
| 5 | 20 А* | Люк |
| 6 | — | Не используется |
| 7 | 60A* | Вентилятор охлаждения двигателя |
| 8 | — | Не используется |
| 9 | 40A* | Антиблокировочная тормозная система (ABS) (двигатель) |
| 10 | 30A* | Стартер |
| 11 | 30A* | Реле модуля управления силовым агрегатом (PCM) |
| 12 | 20 А* | АБС (клапаны) |
| 13 | — | Не используется |
| 14 | 20А** | Розетка (Грузовой отсек) |
| 15 | 15А** | Модуль контроля тяги (TCM) |
| 16 | 20А** | Пункт питания (консоль) |
| 17 | 10А** | Генератор |
| 18 | 40A* | Логическая подача на твердотельные устройства SJB, SJB |
| 19 | — | Не используется |
| 20 | 40A* | Задний антиобледенитель |
| 21 | 30A* | Электродвигатели сидений (пассажирские) |
| 22 | 30A* | Модуль обогрева сиденья |
| 23 | 15А** | Противотуманные фары |
| 24 | 10А** | Реле муфты кондиционера, муфта компрессора кондиционера |
| 25 | — | Не используется |
| 26 | — | Не используется |
| 27 | 15А** | Топливное реле (модуль привода топливного насоса, топливный насос) |
| 28 | 80A* | Питание SJB, SJB (автоматический выключатель, предохранители 6, 7, 9, 10, 11 и 15) |
| 29 | 30A* | Мотор стеклоподъемника водителя |
| 30 | — | Не используется |
| 31 | 30A* | Дополнительный двигатель заднего вентилятора кондиционера, дополнительный насос охлаждающей жидкости |
| 32 | 30A* | Моторы сиденья водителя, модуль памяти |
| 33 | 30A* | Замок зажигания (к SJB) |
| 34 | — | Не используется |
| 35 | 40A* | Двигатель переднего вентилятора кондиционера |
| 36 | 10А** | Вспомогательный насос охлаждающей жидкости |
| 37 | — | Не используется |
| 38 | — | Не используется |
| 39 | 1А диод | PCM |
| 40 | 1А диод | Муфта кондиционера |
| 41 | Реле 1/2 ISO | Противотуманные фары |
| 42 | — | Не используется |
| 43 | Реле 1/2 ISO | Муфта кондиционера |
| 44 | Реле 1/2 ISO | Модуль драйвера топливного насоса, Топливный насос |
| 45 | 30А** | Передний стеклоочиститель, передний омыватель |
| 46 | 5A** | Клапан принудительной вентиляции картера с подогревом (PCV) |
| 47 | 25А** | Задний дворник, Задний омыватель |
| 48 | 10А** | TCM, EVMV, вентиляция адсорбера, ESM, подогреватели кислорода в отработавших газах, муфта кондиционера |
| 49 | 15 А** | PCM, форсунки, катушки зажигания, датчик массового расхода воздуха (MAF) |
| 50 | Полное реле ISO | Реле PCM, предохранители PDB 40 и 41 |
| 51 | Полное реле ISO | Электромагнит стартера |
| 52 | Полное реле ISO | Электродвигатель переднего вентилятора кондиционера, катушка реле насоса охлаждающей жидкости |
| 53 | — | Не используется |
| 54 | — | Не используется |
| 55 | — | Не используется |
| 56 | — | Не используется |
| 57 | — | Не используется |
| 58 | Реле сильного тока | Дворники |
| * Картриджные предохранители ** Мини-предохранители |
