Предохранители и реле Ford Fusion (2006-2009)
Схемы относятся к указанным годам и вариантам Ford Fusion (2006-2009). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Ford.
Расположение предохранителей Ford Fusion 2006-2009 гг.
Предохранители прикуривателя (розетка)являются предохранитель №15 (прикуриватель) в блоке предохранителей панели приборов и №17 (2006-2007) или №22 (2008-2009) (разъем питания пульта) в блоке предохранителей моторного отсека.
Оглавление
Расположение блока предохранителей
Расположение блока предохранителей
Пассажирский салон

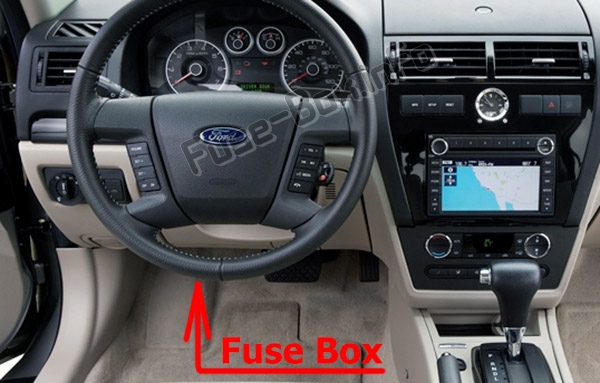

Панель предохранителей расположена ниже и левее рулевого колеса у педали тормоза.
Моторного отсека

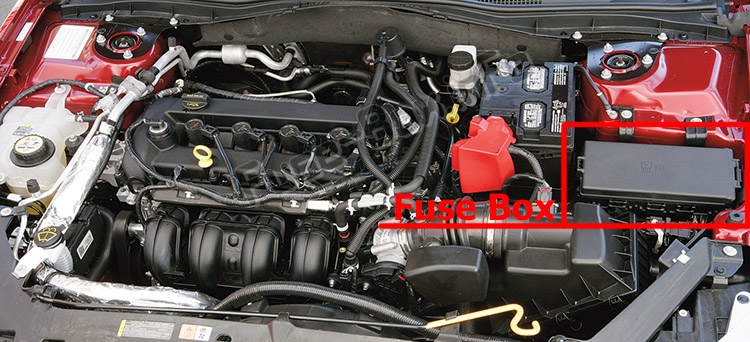

Распределительная коробка расположена в моторном отсеке.
Схемы блока предохранителей
Схемы блока предохранителей
2006, 2007

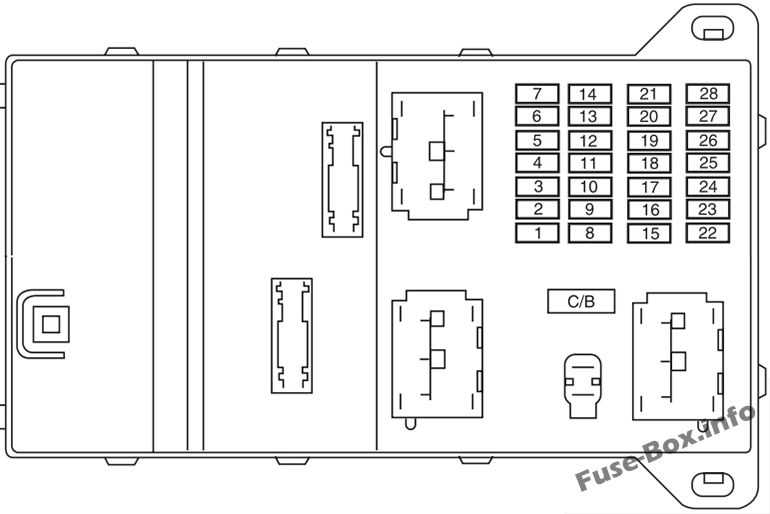

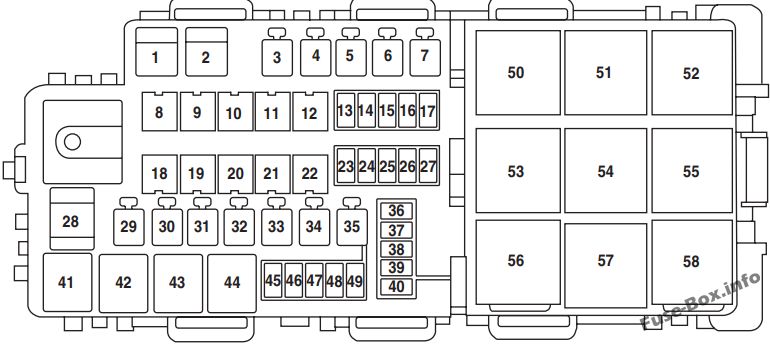

Пассажирский салон
| № | Номинал, Ампер | Описание |
|---|---|---|
| 1 | 10A | Лампы заднего хода, Электрохроматическое зеркало |
| 2 | 20A | Рога |
| 3 | 15A | Экономия заряда батареи: лампы салона, лампы для луж, лампа багажника, электрические стеклоподъемники |
| 4 | 15A | Парковочные фонари, Боковые габариты, Освещение номерного знака |
| 5 | — | Не используется |
| 6 | — | Не используется |
| 7 | — | Не используется |
| 8 | 30A | Обогрев заднего стекла |
| 9 | 10A | Зеркала с подогревом |
| 10 | 30A | Катушка стартера, ПКМ |
| 11 | 15A | Дальний свет |
| 12 | 7.5A | Аксессуары Delay: Головные радиоустройства, Люк в крыше, Подсветка выключателя блокировки, Электрохроматические зеркала |
| 13 | 7.5A | Комбинация приборов, КАМ-ПКМ, Аналоговые часы, Головные устройства климат-контроля, Соленоид вентиляции адсорбера |
| 14 | 15A | Насос омывателя |
| 15 | 20A | Зажигалка |
| 16 | 15A | Привод замка двери, соленоид замка крышки багажника |
| 17 | 20A | Сабвуфер |
| 18 | 20A | Головные радиоустройства, разъем OBDII |
| 19 | — | Не используется |
| 20 | 7.5A | Зеркала с электроприводом |
| 21 | 7.5A | Стоп-сигналы |
| 22 | 7.5A | Аудио |
| 23 | 7.5A | Катушка реле стеклоочистителя, кластерная логика |
| 24 | 7.5A | OCS (пассажирское сиденье), индикатор PAD |
| 25 | 7.5A | RCM |
| 26 | 7.5A | Приемопередатчик PATS, соленоид блокировки переключения тормозов, переключатель педали тормоза |
| 27 | 7.5A | Кластер, головные устройства климат-контроля |
| 28 | 10A | ABS/Контроль тяги, Подогрев сидений, Компас |
| C/B | Автоматический выключатель 30А | Электрические стеклоподъемники, Аксессуар с задержкой (предохранитель SJB!2) |

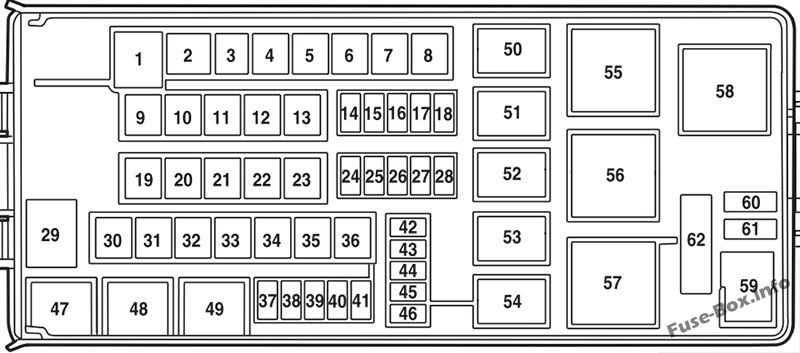

Моторного отсека
| № | Номинал, Ампер | Описание |
|---|---|---|
| 1 | 60А*** | Питание SJB (предохранители 12, 13, 14, 15, 16, 17, 18, C/B) |
| 2 | 40 А** | Мощность силового агрегата |
| 3 | — | Не используется |
| 4 | 40 А** | Двигатель вентилятора |
| 5 | — | Не используется |
| 6 | 40 А** | Обогрев заднего стекла, Обогрев зеркал |
| 7 | 40 А** | Насос PETA (только двигатель PZEV) |
| 8 | — | Не используется |
| 9 | 20А** | Дворники |
| 10 | 20А** | Клапаны АБС |
| 11 | 20А** | Сиденья с подогревом |
| 12 | — | Не используется |
| 13 | — | Не используется |
| 14 | 15A* | Замок зажигания |
| 15 | — | Не используется |
| 16 | 15A* | Передача инфекции |
| 17 | 20A* | Консольная точка питания |
| 18 | 10 А* | смысл генератора |
| 19 | 40 А** | Логическая подача на SJB (твердотельные устройства) |
| 20 | — | Не используется |
| 21 | — | Не используется |
| 22 | — | Не используется |
| 23 | 60А** | Питание SJB (предохранители 1, 2, 4, 10, 11) |
| 24 | 15A* | Противотуманные фары |
| 25 | 10 А* | Муфта компрессора кондиционера |
| 26 | — | Не используется |
| 27 | — | Не используется |
| 28 | — | Не используется |
| 29 | 60А*** | Вентилятор охлаждения двигателя |
| 30 | 30А** | Питание реле топливного насоса |
| 31 | — | Не используется |
| 32 | 30А** | Водительское сиденье с электроприводом |
| 33 | 20А** | Люк |
| 34 | — | Не используется |
| 35 | — | Не используется |
| 36 | 40 А** | Насос АБС |
| 37 | — | Не используется |
| 38 | — | Не используется |
| 39 | — | Не используется |
| 40 | — | Не используется |
| 41 | — | Не используется |
| 42 | 15A* | PCM, не связанный с выбросами |
| 43 | 15A* | Катушка на штекере |
| 44 | 15A* | Относящийся к выбросам PCM |
| 45 | 5A* | Обратная связь насоса PETA (только двигатель PZEV) |
| 46 | 15A* | Форсунки |
| 47 | Реле 1/2 ISO | Противотуманные фары |
| 48 | — | Не используется |
| 49 | — | Не используется |
| 50 | Реле 1/2 ISO | Дворник Парк |
| 51 | Реле 1/2 ISO | Муфта кондиционера |
| 52 | — | Не используется |
| 53 | Реле 1/2 ISO | Стеклоочиститель РАБОТАЕТ |
| 54 | Реле 1/2 ISO | Трансмиссия (только двигатель l4) |
| 55 | Полное реле ISO | Топливный насос |
| 56 | Полное реле ISO | Двигатель вентилятора |
| 57 | Полное реле ISO | PCM |
| 58 | Сильноточное реле | Насос PETA (только двигатель PZEV) |
| 59 | — | Не используется |
| 60 | Диод | Топливный насос |
| 61 | Диод | Не используется |
| 62 | Автоматический выключатель | Запасной |
| * Мини предохранители ** Предохранители А1 *** Предохранители А3 |
2008, 2009
Пассажирский салон
| № | Номинал, Ампер | Описание |
|---|---|---|
| 1 | 10A | Фонари заднего хода (автоматическая коробка передач), Электрохромное зеркало |
| 2 | 20A | Рога |
| 3 | 15A | Экономия заряда батареи: лампы салона, лампы для луж, лампа багажника, электрические стеклоподъемники |
| 4 | 15A | Парковочные фонари, Боковые габариты, Освещение номерного знака |
| 5 | — | Не используется |
| 6 | — | Не используется |
| 7 | — | Не используется |
| 8 | 30A | Обогрев заднего стекла |
| 9 | 10A | Зеркала с подогревом |
| 10 | 30A | Катушка стартера, ПКМ |
| 11 | 15A | Дальний свет |
| 12 | 7.5A | Аксессуары задержки: головные радиоустройства, люк в крыше, подсветка выключателя блокировки, электрохроматические зеркала, окружающее освещение |
| 13 | 7.5A | Приборная панель, Аналоговые часы, Головные устройства климат-контроля |
| 14 | 15A | Насос омывателя |
| 15 | 20A | Зажигалка |
| 16 | 15A | Привод замка двери, соленоид замка крышки багажника |
| 17 | 20A | Сабвуфер |
| 18 | 20A | Головные радиоустройства, разъем OBDII |
| 19 | 7.5A | Не используется (запасной) |
| 20 | 7.5A | Электрорегулировка зеркал, Модуль спутникового радио, Полный привод |
| 21 | 7.5A | Стоп-сигналы, ЧМСЛ |
| 22 | 7.5A | Аудио |
| 23 | 7.5A | Катушка реле стеклоочистителя, кластерная логика |
| 24 | 7,5 А | OCS (пассажирское сиденье), индикатор PAD |
| 25 | 7,5 А | RCM |
| 26 | 7,5 А | Приемопередатчик PATS, соленоид блокировки переключения тормозов, переключатель педали тормоза, катушка реле автоматической коробки передач, переключатель заднего хода (фонари заднего хода для МКПП) |
| 27 | 7,5 А | Кластер, головные устройства климат-контроля |
| 28 | 10 A | ABS/Traction Control, Подогрев сидений, Компас, Датчик заднего хода |
| C/B | Автоматический выключатель 30А | Электропривод люка, аксессуар с задержкой (предохранитель SJB 12, электрические стеклоподъемники) |
Моторного отсека
| № | Номинал, Ампер | Описание |
|---|---|---|
| 1 | 60А*** | Питание SJB (предохранители 12, 13, 14, 15, 16, 17, 18, C/B) |
| 2 | 60А*** | Питание SJB (предохранители 1, 2, 4, 10, 11) |
| 3 | 40А** | Питание силового агрегата, катушка реле PCM |
| 4 | 40А** | Двигатель вентилятора |
| 5 | — | Не используется |
| 6 | 40А** | Обогрев заднего стекла, Обогрев зеркал |
| 7 | 40А** | Питание насоса ПЭТА (ПЗЭВ) |
| 8 | 40А** | насос АБС |
| 9 | 20А** | Дворники |
| 10 | 30А** | Клапаны АБС |
| 11 | 20А** | Сиденья с подогревом |
| 12 | — | Не используется |
| 13 | 10 А* | SYNC |
| 14 | 15 А* | Замок зажигания |
| 15 | — | Не используется |
| 16 | 15 А* | Передача инфекции |
| 17 | 10 А* | смысл генератора |
| 18 | — | Не используется |
| 19 | 40А** | Логическая подача на SJB (твердотельные устройства) |
| 20 | — | Не используется |
| 21 | — | Не используется |
| 22 | 20А** | Консольная точка питания |
| 23 | 10 А* | PCM KAM, FNR5 и соленоид вентиляции адсорбера |
| 24 | 15 А* | Противотуманные фары |
| 25 | 10 А* | Муфта компрессора кондиционера |
| 26 | — | Не используется |
| 27 | — | Не используется |
| 28 | 60А*** | Вентилятор охлаждения двигателя |
| 29 | — | Не используется |
| 30 | 30А** | Реле топливного насоса/форсунок |
| 31 | — | Не используется |
| 32 | 30А** | Водительское сиденье с электроприводом |
| 33 | 20А** | Лунная крыша |
| 34 | — | Не используется |
| 35 | — | Не используется |
| 36 | 1A* | диод ПКМ |
| 37 | 1A* | Светодиод One Touch Integrated Start (OTIS) (только для автоматической коробки передач) |
| 38 | — | Не используется |
| 39 | — | Не используется |
| 40 | — | Не используется |
| 41 | Реле | Реле противотуманных фар |
| 42 | Реле | Реле парковки стеклоочистителя |
| 43 | Реле | Реле муфты кондиционера |
| 44 | Реле | Реле передачи FNR5 |
| 45 | 5A* | Отзыв о насосе PETA (PZEV) |
| 46 | 15 А* | Форсунки |
| 47 | 15 А* | ПКМ класс B |
| 48 | 15 А* | Катушка на штекере |
| 49 | 15 А* | ПКМ класс С |
| 50 | — | Не используется |
| 51 | — | Не используется |
| 52 | Полное реле ISO | Реле вентилятора |
| 53 | — | Не используется |
| 54 | Полное реле ISO | Реле топливного насоса/форсунок |
| 55 | Полное реле ISO | Реле РАБОТЫ стеклоочистителя |
| 56 | — | Не используется |
| 57 | Полное реле ISO | Реле ПКМ |
| 58 | Сильноточное реле | Насос РЕТА (ПЗЭВ) |
| * Мини предохранители ** Предохранители А1 *** Предохранители А3 |
