Предохранители и реле Ford Fusion (2010-2012)
Схемы относятся к указанным годам и вариантам Ford Fusion (2010-2012). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Ford.
Расположение предохранителей Ford Fusion 2010-2012 гг.
Предохранители прикуривателя (розетки) в Ford Fusion являются предохранители №22 (Консольная розетка) и №29 (Передняя розетка) в блоке предохранителей моторного отсека.
Оглавление
Расположение блока предохранителей
Расположение блока предохранителей
Пассажирский салон

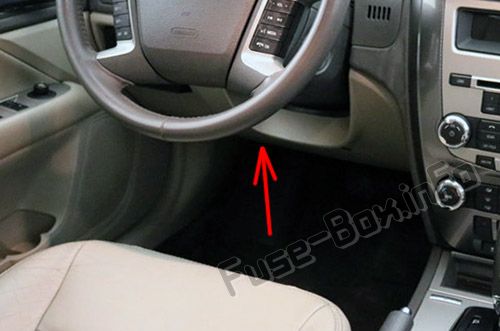

Панель предохранителей расположена ниже и левее рулевого колеса у педали тормоза.
Моторного отсека

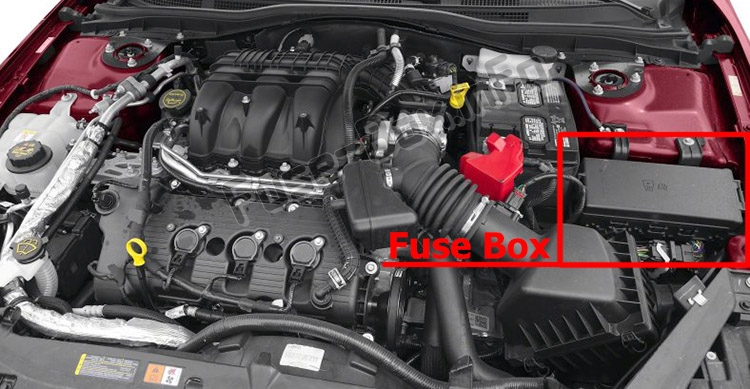

Распределительная коробка расположена в моторном отсеке.
Схемы блока предохранителей
Схемы блока предохранителей
2011

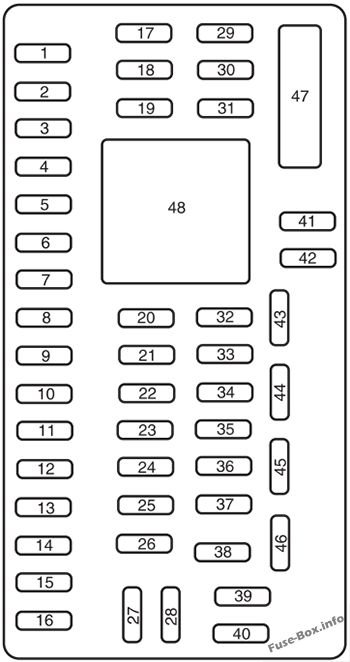

Пассажирский салон
| № | Номинал, Ампер | Защищенные цепи |
|---|---|---|
| 1 | 30A | Драйвер умного стеклоподъемника |
| 2 | 15A | Выключатель тормоза, верхний стоп-сигнал в центре |
| 3 | 15A | Не используется (запасной) |
| 4 | 30A | Не используется (запасной) |
| 5 | 10A | Подсветка клавиатуры, блокировка переключения тормоза |
| 6 | 20A | Лампы указателей поворота, стоп-сигналы |
| 7 | 10A | Фары ближнего света (левые) |
| 8 | 10A | Фары ближнего света (правые) |
| 9 | 15A | Подарочные светильники |
| 10 | 15A | Подсветка, Лампы для луж |
| 11 | 10A | Модуль полного привода |
| 12 | 7.5A | Наружные зеркала с электроприводом |
| 13 | 5A | Модуль SYNC® |
| 14 | 10A | Электронная панель отделки (EFP), модуль кнопок радио и климат-контроля, навигационный дисплей, центральный информационный дисплей, модуль GPS |
| 15 | 10A | Климат-контроль |
| 16 | 15A | Не используется (запасной) |
| 17 | 20A | Дверные замки, открытие багажника |
| 18 | 20A | Сиденья с подогревом |
| 19 | 25A | Усилитель |
| 20 | 15A | Бортовой диагностический разъем |
| 21 | 15A | Противотуманные фары |
| 22 | 15A | Передние боковые габаритные огни, Парковочные огни, Освещение номерного знака |
| 23 | 15A | Фары дальнего света |
| 24 | 20A | Horn |
| 25 | 10A | Лампы запроса/реле энергосбережения |
| 26 | 10A | Питание от батареи комбинации приборов |
| 27 | 20A | Замок зажигания |
| 28 | 5A | Цепь радиоуправления |
| 29 | 5A | Мощность зажигания комбинации приборов |
| 30 | 5A | Не используется (запасной) |
| 31 | 10A | Не используется (запасной) |
| 32 | 10A | Модуль управления удерживающими устройствами |
| 33 | 10A | Не используется (запасной) |
| 34 | 5A | Не используется (запасной) |
| 35 | 10A | Система помощи при парковке сзади, Система контроля слепых зон, Подогрев сидений, Полный привод, Задняя видеокамера |
| 36 | 5A | Приемопередатчик пассивного противоугонного датчика (PATS) |
| 37 | 10A | Не используется (запасной) |
| 38 | 20A | Усилитель сабвуфера |
| 39 | 20A | Радио |
| 40 | 20A | Не используется (запасной) |
| 41 | 15A | Зеркало с автоматическим затемнением, Люк в крыше, Компас, Окружающее освещение |
| 42 | 10A | Электронный контроль устойчивости, электроусилитель руля |
| 43 | 10A | Не используется (запасной) |
| 44 | 10A | Топливный диод/модуль управления силовым агрегатом |
| 45 | 5A | Обогрев катушки реле подсветки и вентилятора, омыватель стеклоочистителя |
| 46 | 7.5A | Модуль датчика классификации пассажиров (OCS), лампа отключения подушки безопасности пассажира |
| 47 | Автоматический выключатель 30А | Электрические стеклоподъемники |
| 48 | — | Дополнительное реле с задержкой |

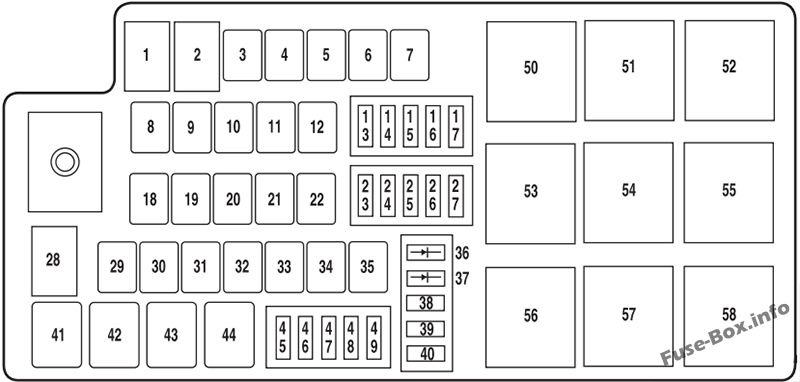

Моторного отсека
| № | Номинал, Ампер | Защищенные цепи |
|---|---|---|
| 1 | 50A* | Электронный усилитель рулевого управления B+ |
| 2 | 50A* | Электронный усилитель рулевого управления B+ |
| 3 | 40A* | Модуль управления силовым агрегатом (PCM) (реле 57 питания) |
| 4 | — | Не используется |
| 5 | 30A* | Стартер (реле 55 питания) |
| 6 | 40A* | Разморозка заднего стекла (реле 53 питания) |
| 7 | — | Не используется |
| 8 | 40A* | Насос антиблокировочной тормозной системы (ABS) |
| 9 | 20A* | Стеклоочиститель |
| 10 | 30A* | клапан АБС |
| 11 | — | Не используется |
| 12 | — | Не используется |
| 13 | — | Не используется |
| 14 | — | Не используется |
| 15 | — | Не используется |
| 16 | 15 А** | Модуль трансмиссии (3,5 л) |
| 17 | 10 А** | Генератор |
| 18 | — | Не используется |
| 19 | — | Не используется |
| 20 | — | Не используется |
| 21 | — | Не используется |
| 22 | 20 А* | Консольная точка питания |
| 23 | 10 А** | PCM - Keep live power, вентиляция канистры |
| 24 | — | Не используется |
| 25 | 10 А** | Муфта кондиционера (реле 43 питания) |
| 26 | — | Не используется |
| 27 | — | Не используется |
| 28 | 60A* | Электродвигатель вентилятора охлаждения (2,5 л и 3,0 л) |
| 28 | 80A* | Двигатель вентилятора охлаждения (3,5 л) |
| 29 | 20 А* | Передняя розетка |
| 30 | 30A* | Топливное реле (реле 54 питания) |
| 31 | 30 А* | Пассажирское сиденье с электроприводом |
| 32 | 30 А* | Водительское сиденье с электроприводом |
| 33 | 20 А* | Питание электродвигателя люка |
| 34 | — | Не используется |
| 35 | 40 А* | Электродвигатель переднего вентилятора кондиционера (питание реле 52) |
| 36 | 1А диод | Топливный насос |
| 37 | 1А диод | Запуск в одно касание |
| 38 | 10 А** | Боковые зеркала с подогревом |
| 39 | — | Не используется |
| 40 | — | Не используется |
| 41 | Реле Г8ВА | Резервные лампы |
| 42 | — | Не используется |
| 43 | Реле Г8ВА | Муфта кондиционера |
| 44 | — | Не используется |
| 45 | 15А** | Форсунки |
| 46 | 15А** | PCM |
| 47 | 10 А** | Общие компоненты трансмиссии, реле муфты кондиционера, лампы заднего хода |
| 48 | 15А** | Катушки зажигания |
| 49 | 15А** | Компоненты трансмиссии, связанные с выбросами (2,5 л и 3,5 л) |
| 49 | 20А** | Компоненты трансмиссии, связанные с выбросами (3,0 л) |
| 50 | — | Не используется |
| 51 | — | Не используется |
| 52 | Полное реле ISO | Реле электровентилятора |
| 53 | Полное реле ISO | Реле оттайки сзади |
| 54 | Полное реле ISO | Топливное реле |
| 55 | Полное реле ISO | Реле стартера |
| 56 | — | Не используется |
| 57 | Полное реле ISO | Реле ПКМ |
| 58 | — | Не используется |
| * Картриджные предохранители ** Мини-предохранители |
