Предохранители и реле Ford Fusion (2013-2016)
Схемы относятся к указанным годам и вариантам Ford Fusion (2013-2016). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Ford.
Расположение предохранителей Ford Fusion 2013-2016
Предохранители прикуривателя (розетка)Это предохранители № 5 (разъем питания 3 — задняя консоль), № 10 (разъем питания 1 — спереди водителя) и № 16 (разъем питания 2 — консоль) в блоке предохранителей моторного отсека.
Оглавление
Расположение блока предохранителей
Расположение блока предохранителей
Пассажирский салон

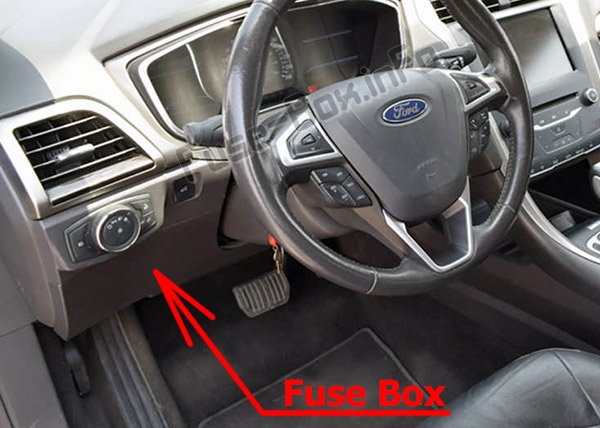

Панель предохранителей находится под панелью приборов слева от рулевой колонки (за панелью обивки под рулевым колесом).
Моторного отсека

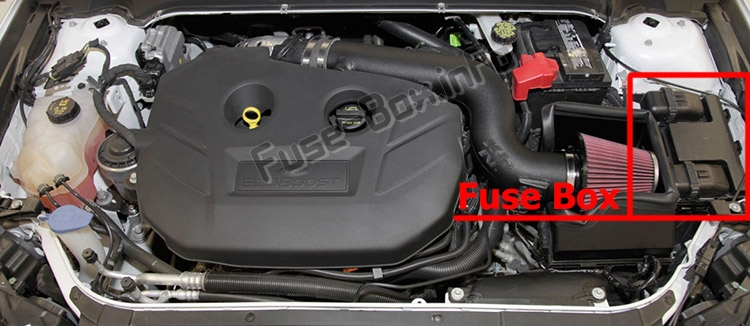

Распределительная коробка расположена в моторном отсеке.
Предохранители расположены в нижней части блока предохранителей.

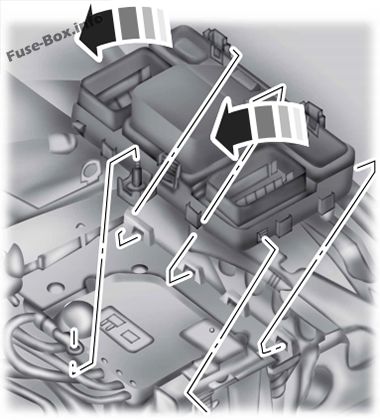

Чтобы получить доступ к нижней части блока предохранителей, выполните следующие действия:
1. Освободите две защелки, расположенные по обеим сторонам блока предохранителей.
2. Поднимите внутреннюю часть блока плавких предохранителей с держателя.
3. Переместите блок предохранителей к центру моторного отсека.
4. Поверните внешнюю сторону блока предохранителей, чтобы получить доступ к нижней стороне.
Схемы блока предохранителей
Схемы блока предохранителей
2013, 2014

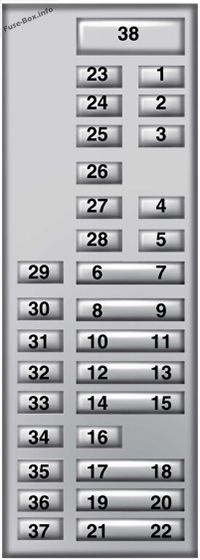

Пассажирский салон
| № | Номинал, Ампер | Защищенные компоненты |
|---|---|---|
| 1 | 10A | Освещение (окружающее, перчаточный ящик, туалетный столик, купол, багажник) |
| 2 | 7.5A | Сиденья с памятью, Поясничная опора, Зеркала с электроприводом |
| 3 | 20A | Разблокировка водительской двери |
| 4 | 5A | Не используется (запасной) |
| 5 | 20A | Усилитель сабвуфера |
| 6 | 10A | Не используется (запасной) |
| 7 | 10A | Не используется (запасной) |
| 8 | 10A | Не используется (запасной) |
| 9 | 10A | Не используется (запасной) |
| 10 | 5A | Клавиатура |
| 11 | 5A | Не используется |
| 12 | 7,5 А | Климат-контроль, Переключение передач |
| 13 | 7,5 А | Колонка рулевого колеса, кластер, логика канала передачи данных |
| 14 | 10A | Не используется |
| 15 | 10A | Модуль канала передачи данных/шлюза |
| 16 | 15A | Не используется (запасной) |
| 17 | 5A | Не используется (запасной) |
| 18 | 5A | Зажигание, кнопка стоп/старт |
| 19 | 5A | Индикатор отключения подушки безопасности пассажира, дальность передачи |
| 20 | 5A | Не используется (запасной) |
| 21 | 5A | Влажность и температура в салоне |
| 22 | 5A | Датчик классификации пассажиров |
| 23 | 10A | Аксессуар с задержкой (логика инвертора мощности, логика люка) |
| 24 | 30A | Центральный замок/разблокировка |
| 25 | 30A | Водительская дверь (окно, зеркало) |
| 26 | 30A | Дверь переднего пассажира (окно, зеркало) |
| 27 | 30A | Люк |
| 28 | 20A | усилитель сони |
| 29 | 30A | Задняя дверь со стороны водителя (окно) |
| 30 | 30A | Задняя пассажирская дверь (окно) |
| 31 | 15 A | Не используется (запасной) |
| 32 | 10A | GPS, Голосовое управление, Дисплей, Адаптивный круиз-контроль, Радиоприемник |
| 33 | 20A | Радио, Активный шумоподавитель |
| 34 | 30A | Шина запуска/пуска (предохранители № 19, 20, 21, 22, 35, 36, 37, автоматический выключатель) |
| 35 | 5A | Модуль управления удерживающими устройствами |
| 36 | 15 A | Зеркало заднего вида с автоматическим затемнением |
| 37 | 15 A | Модуль полного привода, Модуль обогрева рулевого колеса |
| 38 | 30A | Не используется (запасной) |

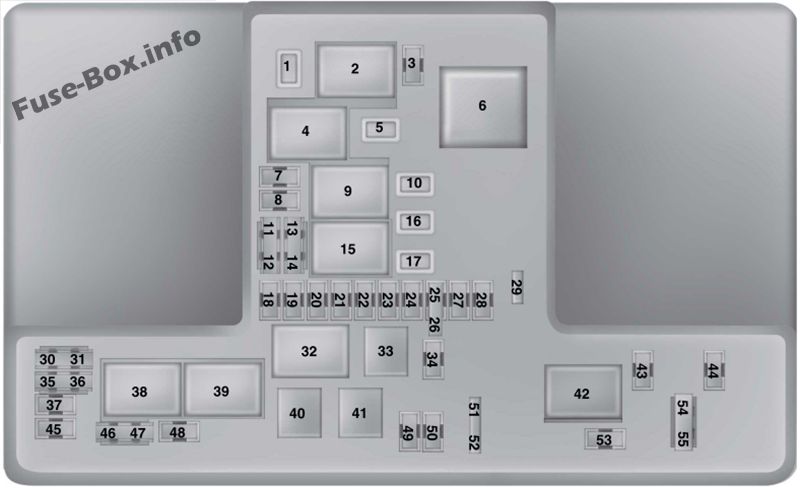

Моторного отсека
| № | Номинал, Ампер | Защищенные компоненты |
|---|---|---|
| 1 | 25 A | Мотор стеклоочистителя №2 |
| 2 | — | Реле стартера |
| 3 | 15 A | Автодворники |
| 4 | — | Реле электровентилятора |
| 5 | 20A | Powerpoint 3 - Вернуться к консоли |
| 6 | — | Не используется |
| 7 | 20A | Модуль управления силовым агрегатом — мощность автомобиля 1 |
| 8 | 20A | Модуль управления силовым агрегатом — мощность автомобиля 2 |
| 9 | — | Реле модуля управления силовым агрегатом |
| 10 | 20A | Точка питания 1 — водительская передняя часть |
| 11 | 15A | Модуль управления силовым агрегатом — мощность автомобиля 4 |
| 12 | 15A | Модуль управления силовым агрегатом — мощность автомобиля 3 |
| 13 | 10A | Модуль управления силовым агрегатом — мощность автомобиля 5 |
| 14 | 10A | Модуль управления силовым агрегатом — мощность автомобиля 6 |
| 15 | — | Реле запуска/запуска |
| 16 | 20A | Power Point 2 — консоль |
| 17 | — | Не используется |
| 18 | 10A | Модуль управления силовым агрегатом — поддерживайте мощность |
| 19 | 10A | Электронный усилитель руля Run/Start |
| 20 | 10A | Запустить/запустить освещение |
| 21 | 15A | Запуск/запуск управления коробкой передач, запуск/остановка масляного насоса коробки передач |
| 22 | 10A | Соленоид муфты кондиционера |
| 23 | 15A | Запуск/старт: система информирования о слепых зонах, камера заднего вида, адаптивный круиз-контроль, проекционный дисплей |
| 24 | — | Не используется |
| 25 | 10A | Антиблокировочная тормозная система Run/Start |
| 26 | 10A | Запуск/запуск модуля управления силовым агрегатом |
| 27 | 10A | Не используется (запасной) |
| 28 | — | Не используется |
| 29 | — | Не используется |
| 30 | — | Не используется |
| 31 | — | Не используется |
| 32 | — | Электронное реле вентилятора №1 |
| 33 | — | Реле муфты кондиционера |
| 34 | — | Не используется |
| 35 | — | Не используется |
| 36 | — | Не используется |
| 37 | — | Не используется |
| 38 | — | Электронное реле вентилятора №2 |
| 39 | — | Электронное реле вентилятора №3 |
| 40 | — | Реле топливного насоса |
| 41 | — | Реле звукового сигнала |
| 42 | — | Не используется |
| 43 | — | Не используется |
| 44 | — | Не используется |
| 45 | — | Не используется |
| 46 | 10A | Генератор |
| 47 | 10A | Выключатель тормоза |
| 48 | 20A | Horn |
| 49 | 5A | Монитор массового расхода воздуха |
| 50 | — | Не используется |
| 51 | — | Не используется |
| 52 | — | Не используется |
| 53 | 10A | Сиденья с электроприводом |
| 54 | — | Не используется |
| 55 | — | Не используется |

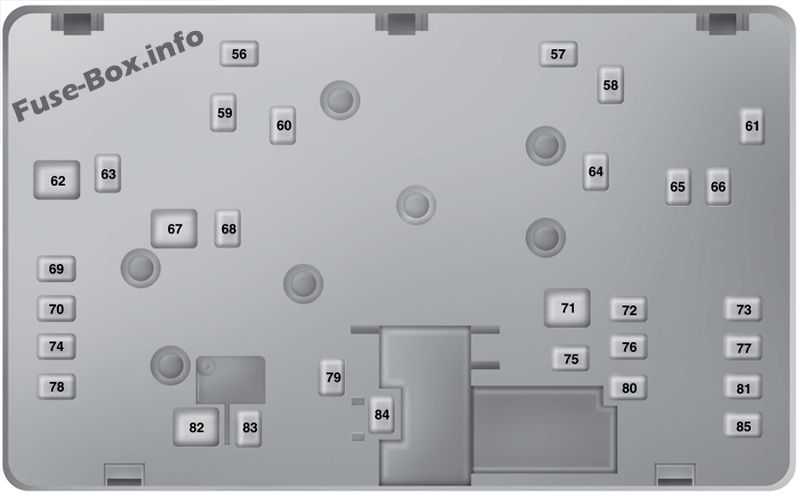

Моторный отсек — снизу
| № | Номинал, Ампер | Защищенные компоненты |
|---|---|---|
| 56 | 30A | Питание топливного насоса |
| 57 | — | Не используется |
| 58 | — | Не используется |
| 59 | 30A | 500 Вт Электронный вентилятор 3 |
| 60 | 30A | Электронный вентилятор 500 Вт 1 |
| 61 | — | Не используется |
| 62 | 50A | Модуль управления кузовом 1 |
| 63 | 20A | 500 Вт Электронный вентилятор 2 |
| 64 | — | Не используется |
| 65 | 20A | Переднее сиденье с подогревом |
| 66 | — | Не используется |
| 67 | 50A | Блок управления кузовом 2 |
| 68 | 40A | Обогрев заднего стекла |
| 69 | 30A | Клапаны антиблокировочной тормозной системы |
| 70 | 30A | Пассажирское место |
| 71 | — | Не используется |
| 72 | 30A | Не используется (запасной) |
| 73 | 20A | Не используется (запасной) |
| 74 | 30A | Модуль сиденья водителя |
| 75 | — | Не используется |
| 76 | 20A | Насос трансмиссионного масла №2 стоп/старт |
| 77 | 30A | Не используется (запасной) |
| 78 | — | Не используется |
| 79 | 40A | Двигатель вентилятора |
| 80 | 30A | Не используется (запасной) |
| 81 | 40A | инвертор 110 вольт |
| 82 | 60A | Насос антиблокировочной тормозной системы |
| 83 | 25 A | Мотор стеклоочистителя №1 |
| 84 | 30A | соленоид стартера |
| 85 | 30A | Не используется (запасной) |
2015
Пассажирский салон
| № | Номинал, Ампер | Защищенные компоненты |
|---|---|---|
| 1 | 10A | Освещение (окружающее, бардачок, туалетный столик, купол, багажник). |
| 2 | 7.5A | Память сидений, поясницы, зеркала с электроприводом. |
| 3 | 20A | Разблокировка водительской двери. |
| 4 | 5A | Не использовался (запасной). |
| 5 | 20A | Усилитель сабвуфера. |
| 6 | 10A | Катушка реле обогрева сиденья. |
| 7 | 10A | Не использовался (запасной). |
| 8 | 10A | Не использовался (запасной). |
| 9 | 10A | Не использовался (запасной). |
| 10 | 5A | Клавиатура. Модуль крышки багажника. |
| 11 | 5A | Не используется. |
| 12 | 7,5 А | Климат-контроль. |
| 13 | 7,5 А | Блокировка рулевой колонки. Кластер. Логика связи с датой. |
| 14 | 10A | Не используется. |
| 15 | 10A | Модуль шлюза канала передачи данных. |
| 16 | 15A | Блокировка от детей. Освобождение крышки багажника. |
| 17 | 5A | Не использовался (запасной). |
| 18 | 5A | Зажигание. Кнопочный переключатель «Стоп-старт». |
| 19 | 5A | Индикатор отключения подушки безопасности пассажира. Диапазон передачи |
| 20 | 5A | Не использовался (запасной). |
| 21 | 5A | Датчик влажности и температуры в салоне. Информационная система слепых зон. Задняя видеокамера. Адаптивный круиз-контроль. |
| 22 | 5A | Датчик классификации пассажиров. |
| 23 | 10A | Аксессуар с задержкой (логика инвертора мощности, логика люка). |
| 24 | 20A | Разблокировка центрального замка. |
| 25 | 30A | Водительская дверь (окно, зеркало). |
| 26 | 30A | Передняя пассажирская дверь (окно, зеркало). |
| 27 | 30A | Люк. |
| 28 | 20A | Усилитель. |
| 29 | 30A | Задняя дверь со стороны водителя (окно). |
| 30 | 30A | Задняя пассажирская дверь (окно). |
| 31 | — | Запасной. |
| 32 | 10A | Спутниковая система навигации. Отображать. Голосовое управление. Адаптивный круиз-контроль. Радиочастотный приемник. |
| 33 | 20A | Радио. |
| 34 | 30A | Шина Run-Start (предохранитель 19, 20,21,22,35, 36, 37, автоматический выключатель). |
| 35 | 5A | Модуль управления удерживающими устройствами. |
| 36 | 15 A | Зеркало заднего вида с автоматическим затемнением. Сиденье с подогревом. Полный привод. |
| 37 | 15A | Питание логики модуля стабилизации напряжения. |
| 38 | 30A | Не использовался (запасной). |

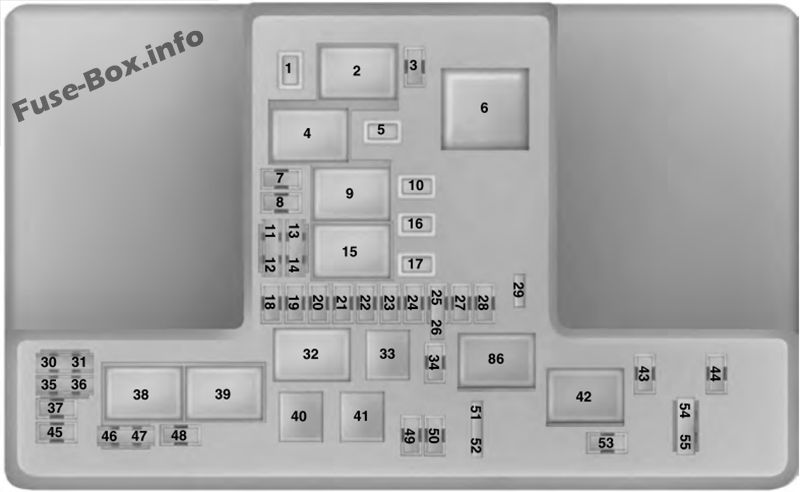

Моторного отсека
| № | Номинал, Ампер | Защищенные компоненты |
|---|---|---|
| 1 | 30A | Люк 1. |
| 2 | - | Реле стартера. |
| 3 | 15A | Автодворники. |
| 4 | — | Реле мотора вентилятора. |
| 5 | 20A | Точка питания 3 — задняя часть консоли. |
| 6 | — | Не используется. |
| 7 | 20A | Модуль управления силовым агрегатом - мощность автомобиля 1 . |
| 8 | 20A | Модуль управления силовым агрегатом — мощность автомобиля 2. |
| 9 | — | Реле модуля управления силовым агрегатом. |
| 10 | 20A | Точка питания 1 - перед водителем. |
| 11 | 15 A | Модуль управления силовым агрегатом — мощность автомобиля 4. |
| 12 | 15 A | Модуль управления силовым агрегатом — мощность автомобиля 3. |
| 13 | 10A | Модуль управления силовым агрегатом — мощность автомобиля 5. |
| 14 | 10A | Модуль управления силовым агрегатом — мощность автомобиля 6. |
| 15 | — | Реле запуска-пуска. |
| 16 | 20A | Power Point 2 - консоль. |
| 17 | 20A | Не использовался (запасной). |
| 18 | 20A | Не использовался (запасной). |
| 19 | 10A | Рулевое управление с электронным усилителем и функцией Run-Start. |
| 20 | 10A | Запустить/запустить освещение. |
| 21 | 15 A | Запустить/запустить управление передачей. Запуск/остановка масляного насоса коробки передач. |
| 22 | 10A | Соленоид муфты кондиционера. |
| 23 | 15 A | Разбег-старт. Информационная система слепых зон. Камера заднего вида. Адаптивный круиз-контроль. Проекционный дисплей. Модуль стабилизации напряжения. |
| 24 | 10A | Разбег-старт 7. |
| 25 | 10A | Антиблокировочная тормозная система Run-Start. |
| 26 | 10A | Модуль управления трансмиссией Run-Start. |
| 27 | 10A | Не использовался (запасной). |
| 28 | 10A | Не использовался (запасной). |
| 29 | 5A | Монитор массового расхода воздуха. |
| 30 | — | Не используется. |
| 31 | — | Не используется. |
| 32 | — | Электронное реле вентилятора 1. |
| 33 | — | Реле муфты кондиционера. |
| 34 | 15A | Не используется. |
| 35 | — | Не используется. |
| 36 | — | Не используется. |
| 37 | 10A | Не используется. |
| 38 | — | Электронное реле вентилятора 2 |
| 39 | — | Не используется. |
| 40 | — | Электронный фанкойл 2 и 3 реле. |
| 41 | — | Реле звукового сигнала. |
| 42 | — | Реле катушки бензонасоса. |
| 43 | 10A | Не используется. |
| 44 | 20A | Не использовался (запасной). |
| 45 | — | Не используется. |
| 46 | — | Не используется. |
| 47 | — | Не используется. |
| 48 | — | Не используется. |
| 49 | 10A | Держите живую силу. |
| 50 | 20A | Рог. |
| 51 | — | Не используется. |
| 52 | — | Не используется. |
| 53 | 10A | Сиденья с электроприводом. |
| 54 | 10A | Выключатель тормоза. |
| 55 | 10A | Датчик АЛТ. |

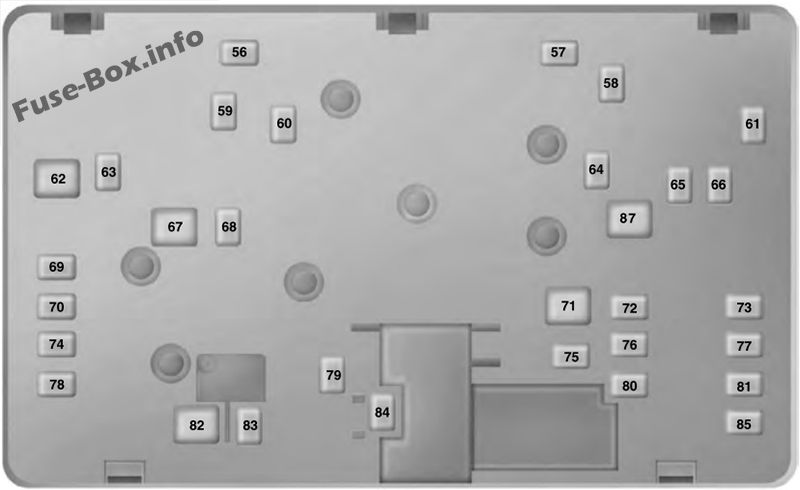

Моторный отсек — снизу
| № | Номинал, Ампер | Защищенные компоненты |
|---|---|---|
| 56 | — | Не используется. |
| 57 | 30A | Дизельный испаритель или Е100. |
| 58 | 30A | Питание топливного насоса. |
| 59 | 30A | Электронный вентилятор 500 Вт 3. |
| 60 | 30A | Электронный вентилятор 500 Вт 1. |
| 61 | — | Не используется. |
| 62 | 50A | Блок управления кузовом 1. |
| 63 | 20A | Электронный вентилятор 500 Вт 2. |
| 64 | 30A | Не использовался (запасной). |
| 65 | 20A | Переднее сиденье с подогревом. |
| 66 | — | Не используется. |
| 67 | 50A | Блок управления кузовом 2. |
| 68 | 40A | Обогрев заднего стекла. |
| 69 | 30A | Клапаны антиблокировочной тормозной системы. |
| 70 | 30A | Пассажирское место. |
| 71 | 50A | Активное переднее рулевое управление. |
| 72 | 20A | Транс масляный насос. |
| 73 | 20A | Задние сиденья с подогревом. |
| 74 | 30A | Модуль сиденья водителя. |
| 75 | 25 A | Мотор стеклоочистителя 1. |
| 76 | 30A | Модуль подъемной двери с электроприводом. |
| 77 | 30A | Модуль сиденья с климат-контролем. |
| 78 | 40A | Не использовался (запасной). |
| 79 | 40A | Двигатель вентилятора. |
| 80 | 25 A | мотор стеклоочистителя 2. |
| 81 | 40A | Инвертор 110 вольт. |
| 82 | — | Не используется. |
| 83 | 25 A | Переключатель TRCM. |
| 84 | 30A | Соленоид стартера. |
| 85 | 30A | Люк 2. |
| 86 | — | Не используется. |
| 87 | 60A | Насос антиблокировочной тормозной системы. |
2016
Пассажирский салон
| № | Номинал, Ампер | Защищенные компоненты |
|---|---|---|
| 1 | 10A | Освещение (окружающее, бардачок, туалетный столик, купол, багажник). |
| 2 | 7.5A | Память сидений, поясницы, зеркала с электроприводом. |
| 3 | 20A | Разблокировка водительской двери. |
| 4 | 5A | Не использовался (запасной). |
| 5 | 20A | Усилитель сабвуфера. |
| 6 | 10A | Катушка реле обогрева сиденья. |
| 7 | 10A | Не использовался (запасной). |
| 8 | 10A | Не использовался (запасной). |
| 9 | 10A | Не использовался (запасной). |
| 10 | 5A | Клавиатура. Модуль крышки багажника. Модуль паспорта мобильного телефона. |
| 11 | 5A | Не использовался (запасной). |
| 12 | 7.5A | Климат-контроль. Коробка передач |
| 13 | 7.5A | Блокировка рулевой колонки. Кластер. Логика связи с датой. |
| 14 | 10A | Электронный блок управления аккумулятором. |
| 15 | 10A | Модуль шлюза канала передачи данных. |
| 16 | 15 A | Блокировка от детей. Освобождение крышки багажника. |
| 17 | 5A | Отслеживание и блокировка. |
| 18 | 5A | Зажигание. Кнопочный переключатель «Стоп-старт». |
| 19 | 7.5A | Индикатор отключения подушки безопасности пассажира. Дальность передачи. |
| 20 | 7,5 А | Адаптивная фара. |
| 21 | 5A | Датчик влажности и температуры в салоне. |
| 22 | 5A | Датчик классификации пассажиров. |
| 23 | 10A | Аксессуар с задержкой (логика инвертора мощности, логика люка). |
| 24 | 20A | Разблокировка центрального замка. |
| 25 | 30A | Водительская дверь (окно, зеркало). |
| 26 | 30A | Передняя пассажирская дверь (окно, зеркало). |
| 27 | 30A | Люк. |
| 28 | 20A | Усилитель. |
| 29 | 30A | Задняя дверь со стороны водителя (окно). |
| 30 | 30A | Задняя пассажирская дверь (окно). |
| 31 | 15A | Не использовался (запасной). |
| 32 | 10A | Спутниковая система навигации. Отображать. Голосовое управление. Адаптивный круиз-контроль. Радиочастотный приемник. |
| 33 | 20A | Радио. Активный шумоподавитель. CD-чейнджер. |
| 34 | 30A | Шина Run-Start (предохранитель 19, 20,21, 22,35,36, 37, автоматический выключатель). |
| 35 | 5A | Модуль управления удерживающими устройствами. |
| 36 | 15A | Зеркало заднего вида с автоматическим затемнением. Подвеска с непрерывным контролем демпфирования. Задние сиденья с подогревом. |
| 37 | 15 A | Полный привод. Подогрев руля. |
| 38 | 30A | Не использовался (запасной). |
Моторного отсека
| № | Номинал, Ампер | Защищенные компоненты |
|---|---|---|
| 1 | 30A | Широко открытая панорамная крыша 1. |
| 2 | - | Реле стартера. |
| 3 | 15A | Датчик дождя. |
| 4 | — | Реле мотора вентилятора. |
| 5 | 20A | Точка питания 3 — задняя часть консоли. |
| 6 | — | Не используется. |
| 7 | 20A | Модуль управления силовым агрегатом - мощность автомобиля 1 . |
| 8 | 20A | Модуль управления силовым агрегатом — мощность автомобиля 2. |
| 9 | — | Реле модуля управления силовым агрегатом. |
| 10 | 20A | Точка питания 1 - перед водителем. |
| 11 | 15 A | Модуль управления силовым агрегатом — мощность автомобиля 4. |
| 12 | 15 A | Модуль управления силовым агрегатом — мощность автомобиля 3. |
| 13 | 10A | Модуль управления силовым агрегатом — мощность автомобиля 5. |
| 14 | 10A | Модуль управления силовым агрегатом — мощность автомобиля 6. |
| 15 | — | Реле запуска-пуска. |
| 16 | 20A | Power Point 2 - консоль. |
| 17 | — | Не используется. |
| 18 | — | Не используется. |
| 19 | 10A | Рулевое управление с электронным усилителем и функцией Run-Start. |
| 20 | 10A | Запустить/запустить освещение. |
| 21 | 15 A | Запустить/запустить управление передачей. Запуск/остановка масляного насоса коробки передач. |
| 22 | 10A | Соленоид муфты кондиционера. |
| 23 | 15 A | Разбег-старт. Информационная система слепых зон. Камера заднего вида. Адаптивный круиз-контроль. Проекционный дисплей. Модуль стабилизации напряжения. |
| 24 | — | Не используется. |
| 25 | 10A | Антиблокировочная тормозная система Run-Start. |
| 26 | 10A | Модуль управления трансмиссией Run-Start. |
| 27 | — | Не используется. |
| 28 | — | Не используется. |
| 29 | 5A | Монитор массового расхода воздуха. |
| 30 | — | Не используется. |
| 31 | — | Не используется. |
| 32 | — | Электронное реле вентилятора 1. |
| 33 | — | Реле муфты кондиционера. |
| 34 | — | Не используется. |
| 35 | — | Не используется. |
| 36 | — | Не используется. |
| 37 | — | Не используется. |
| 38 | — | Электронное реле вентилятора 2. |
| 39 | — | Электронный фанкойл 2 и 3 реле. |
| 40 | — | Реле звукового сигнала. |
| 41 | — | Не используется. |
| 42 | — | Реле катушки бензонасоса. |
| 43 | — | Не используется. |
| 44 | — | Не используется. |
| 45 | — | Не используется. |
| 46 | — | Не используется. |
| 47 | — | Не используется. |
| 48 | — | Не используется. |
| 49 | 10A | Держите живую силу. |
| 50 | 20A | Рог. |
| 51 | — | Не используется. |
| 52 | — | Не используется. |
| 53 | 10A | Сиденья с электроприводом. |
| 54 | 10A | Выключатель тормоза. |
| 55 | 10A | Датчик АЛТ. |
Моторный отсек — снизу
| № | Номинал, Ампер | Защищенные компоненты |
|---|---|---|
| 56 | — | Не используется. |
| 57 | 20A | Дизельный испаритель или Е100. |
| 58 | 30A | Питание топливного насоса. |
| 59 | 30A | Электронный вентилятор 3. |
| 60 | 30A | Электронный вентилятор 1. |
| 61 | — | Не используется. |
| 62 | 50A | Блок управления кузовом 1. |
| 63 | 25A | Электронный вентилятор 2. |
| 64 | — | Не используется. |
| 65 | 20A | Переднее сиденье с подогревом. |
| 66 | — | Не используется. |
| 67 | 50A | Блок управления кузовом 2. |
| 68 | 40A | Обогрев заднего стекла. |
| 69 | 30A | Клапаны антиблокировочной тормозной системы. |
| 70 | 30A | Пассажирское место. |
| 71 | — | Не используется. |
| 72 | 20A | Транс масляный насос. |
| 73 | 20A | Задние сиденья с подогревом. |
| 74 | 30A | Модуль сиденья водителя. |
| 75 | 25 A | Мотор стеклоочистителя 1. |
| 76 | 30A | Модуль подъемной двери с электроприводом. |
| 77 | 30A | Модуль сиденья с климат-контролем. |
| 78 | 40A | Модуль буксировки прицепа. |
| 79 | 40A | Двигатель вентилятора. |
| 80 | 25A | мотор стеклоочистителя 2. |
| 81 | 40A | Инвертор. |
| 82 | — | Не используется. |
| 83 | 20A | Переключатель TRCM. |
| 84 | 30A | Соленоид стартера. |
| 85 | 30A | Широко открытая панорамная крыша 2. |
| 86 | — | Не используется. |
| 87 | 60A | Насос антиблокировочной тормозной системы. |
Источник изображений: Fuse-box.info.
