Предохранители и реле Ford Fusion (2017-2020..)

Схемы относятся к указанным годам и вариантам Ford Fusion (2017-2020..). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Ford.

Расположение предохранителей Ford Fusion 2017-2020…

Предохранители прикуривателя (розетки) в Ford Fusion Это предохранители № 5 (разъем питания 3 — задняя часть консоли), № 10 (разъем питания 1 — спереди водителя) и № 16 (разъем питания 2 — консоль) в блоке предохранителей моторного отсека.

Оглавление

Расположение блока предохранителей

Пассажирский салон

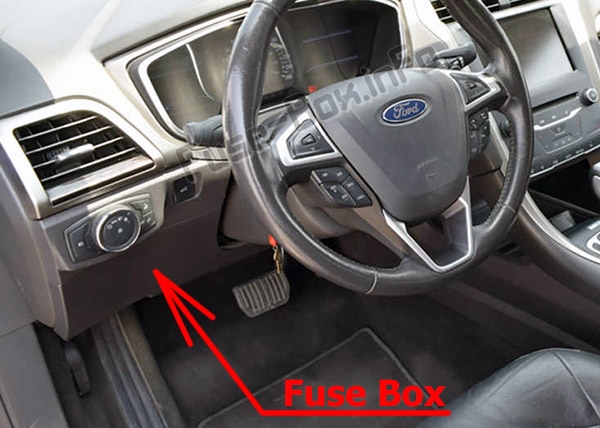

Панель предохранителей находится под панелью приборов слева от рулевой колонки (за панелью обивки под рулевым колесом). Пассажирский салон

Моторного отсека

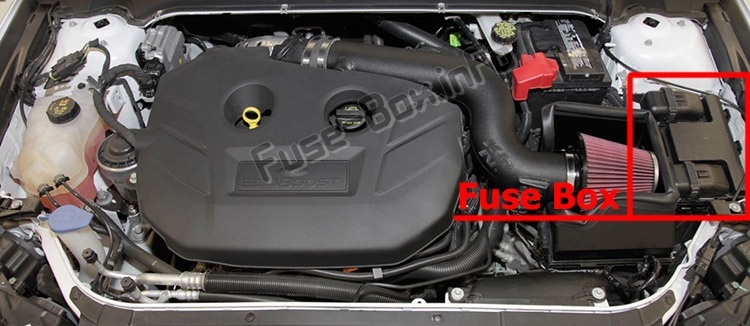

Распределительная коробка расположена в моторном отсеке. Моторного отсека

Предохранители расположены в нижней части блока предохранителей.

Моторного отсека

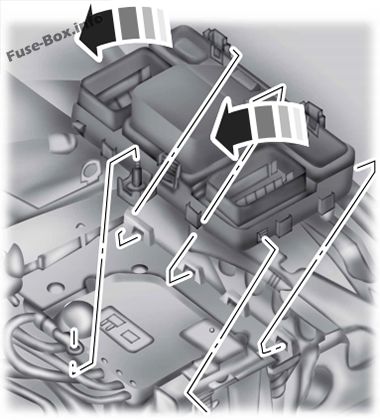

Чтобы получить доступ к нижней части блока предохранителей, выполните следующие действия:

1. Освободите две защелки, расположенные по обеим сторонам блока предохранителей.
2. Поднимите внутреннюю часть блока плавких предохранителей с держателя.
3. Переместите блок предохранителей к центру моторного отсека.
4. Поверните внешнюю сторону блока предохранителей, чтобы получить доступ к нижней стороне.

Схемы блока предохранителей

2017

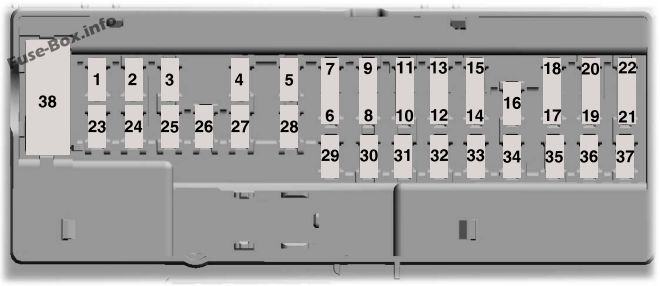

Пассажирский салон

Назначение предохранителей в салоне (2017)

№	Номинал, Ампер	Защищенные компоненты
1	10A	Освещение (окружающее, бардачок, туалетный столик, купол, багажник).
2	7.5A	Поясничный.
3	20A	Разблокировка водительской двери.
4	5A	Не использовался (запасной).
5	20A	Усилитель сабвуфера.
6	10A	Не б/у (запасной).
7	10A	Не использовался (запасной).
8	10A	Не использовался (запасной).
9	10A	Не использовался (запасной).
10	5A	Клавиатура. Модуль паспорта мобильного телефона.
11	5A	Не использовался (запасной).
12	7,5 А	Климат-контроль. Коробка передач
13	7,5 А	Блокировка рулевой колонки. Кластер. Логика передачи данных.
14	10A	Расширенный силовой модуль.
15	10A	Модуль шлюза канала передачи данных.
16	15A	Блокировка от детей. Освобождение крышки багажника.
17	5A	Не использовался (запасной).
18	5A	Кнопочный переключатель «Стоп-старт».
19	7,5 А	Расширенный силовой модуль.
20	7,5 А	Адаптивная фара.
21	5A	Датчик влажности и температуры в салоне.
22	5A	Не б/у (запасной).
23	10A	Аксессуар с задержкой (логика инвертора мощности, логика люка, главный выключатель водителя).
24	20A	Разблокировка центрального замка.
25	30A	Водительская дверь (окно, зеркало).
26	30A	Передняя пассажирская дверь (окно, зеркало).
27	30A	Люк.
28	20A	Усилитель.
29	30A	Задняя дверь со стороны водителя (окно).
30	30A	Задняя пассажирская дверь (окно).
31	15A	Не использовался (запасной).
32	10A	Спутниковая система навигации. Отображать. Голосовое управление. Радиочастотный приемник.
33	20A	Радио. Активный шумоподавитель.
34	30A	Шина Run-Start (предохранитель 19, 20,21,22,35, 36, 37, автоматический выключатель).
35	5A	Не использовался (запасной).
36	15 A	Зеркало заднего вида с автоматическим затемнением. Подвеска с непрерывным контролем демпфирования. Задние сиденья с подогревом.
37	20A	Подогрев руля.
38	30A	Не использовался (запасной).

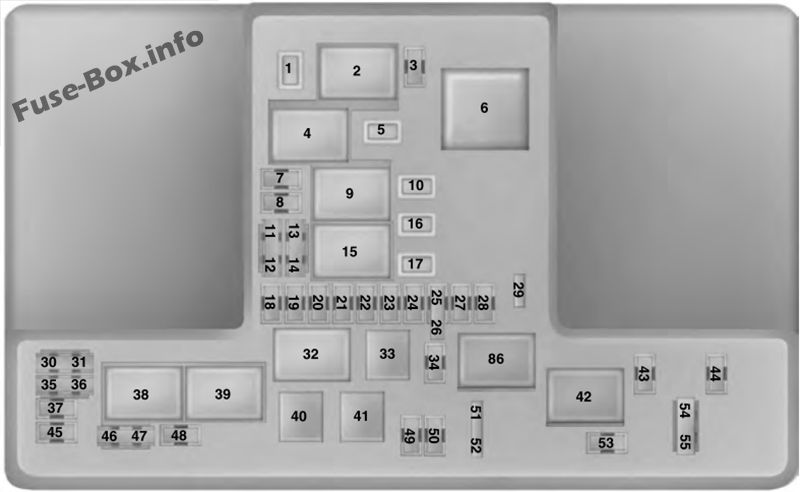

Моторного отсека

Назначение предохранителей в распределительной коробке (2017 г.)

№	Номинал, Ампер	Защищенные компоненты
1	30A	Панорамный люк.
2	-	Реле стартера.
3	15 A	Датчик дождя.
4	—	Реле мотора вентилятора.
5	20A	Точка питания 3 — задняя часть консоли.
6	—	Не используется.
7	20A	Модуль управления силовым агрегатом - мощность автомобиля 1 . Питание модуля управления силовым агрегатом.
8	20A	Модуль управления силовым агрегатом - мощность автомобиля 2. Компоненты выбросов.
9	—	Реле модуля управления силовым агрегатом.
10	20A	Точка питания 1 - перед водителем.
11	15 A	Модуль управления силовым агрегатом – мощность автомобиля 4. Катушки зажигания.
12	15 A	Модуль управления силовым агрегатом — мощность автомобиля 3. Компоненты без вредных выбросов.
13	10A	Не используется.
14	10A	Не используется.
15	—	Реле запуска-пуска.
16	20A	Power Point 2 - консоль.
17	—	Не используется.
18	—	Не используется.
19	10A	Рулевое управление с электронным усилителем и функцией Run-Start.
20	10A	Адаптивный круиз-контроль.
21	15A	Запустить/запустить управление передачей. Запуск/остановка масляного насоса коробки передач.
22	10A	Соленоид муфты кондиционера.
23	15A	Разбег-старт. Информационная система слепых зон. Камера заднего вида. Проекционный дисплей. Модуль стабилизации напряжения. Привод переключения передач.
24	—	Не используется.
25	10A	Антиблокировочная тормозная система Run-Start.
26	10A	Модуль управления трансмиссией Run-Start.
27	—	Не используется.
28	—	Не используется.
29	5A	Монитор массового расхода воздуха.
30	—	Не используется.
31	—	Не используется.
32	—	Реле электровентилятора 1.
33	—	Реле муфты кондиционера.
34	—	Не используется.
35	—	Не используется.
36	—	Не используется.
37	—	Не используется.
38	—	Реле электровентилятора 2.
39	—	Электрический фанкойл 2 и реле 3.
40	—	Реле звукового сигнала.
41	—	Не используется.
42	—	Реле катушки бензонасоса.
43	—	Не используется.
44	—	Не используется.
45	—	Не используется.
46	—	Не используется.
47	—	Не используется.
48	—	Не используется.
49	—	Не используется.
50	20A	Рог.
51	—	Не используется.
52	—	Не используется.
53	—	Не используется.
54	10A	Выключатель тормоза.
55	10A	Датчик АЛТ.

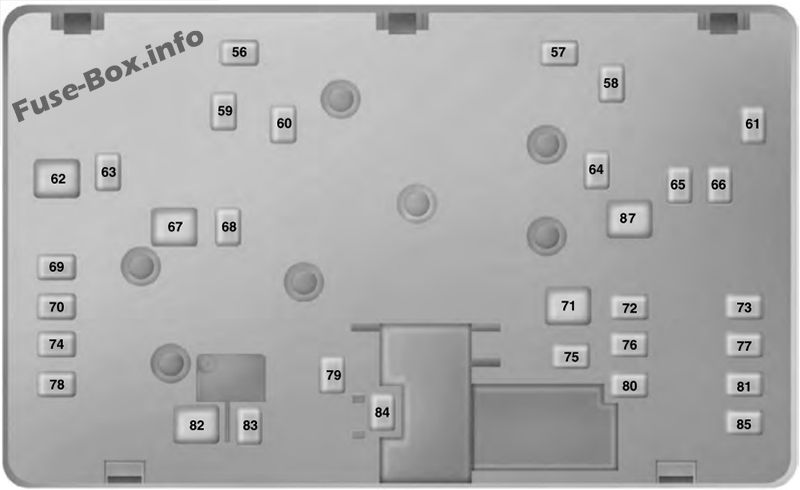

Моторный отсек — снизу

Назначение предохранителей в распределительной коробке (нижняя) (2017 г.)

№	Номинал, Ампер	Защищенные компоненты
56	—	Не используется.
57	—	Не используется.
58	30A	Питание топливного насоса.
59	30A	Электровентилятор 3 (двигатели 1,5 л, 2,0 л и 2,5 л).
59	40A	Электровентилятор 3 (двигатель 3,0 л).
60	30A	Электровентилятор 1 (двигатели 1,5 л, 2,0 л и 2,5 л).
60	40A	Электровентилятор 1 (двигатель 3,0 л).
61	—	Не используется.
62	50A	Блок управления кузовом 1.
63	25A	Электровентилятор 2 (двигатели 1,5 л, 2,0 л и 2,5 л).
63	30A	Электровентилятор 2 (двигатель 3,0 л).
64	—	Не используется.
65	20A	Переднее сиденье с подогревом.
66	—	Не используется.
67	50A	Блок управления кузовом 2.
68	40A	Обогрев заднего стекла.
69	30A	Клапаны антиблокировочной тормозной системы.
70	30A	Пассажирское место.
71	—	Не используется.
72	20A	Транс масляный насос.
73	20A	Задние сиденья с подогревом.
74	30A	Модуль сиденья водителя.
75	25A	Мотор стеклоочистителя 1.
76	—	Не используется.
77	30A	Модуль сиденья с климат-контролем.
78	—	Не используется.
79	40A	Двигатель вентилятора.
80	25 A	мотор стеклоочистителя 2.
81	40A	Инвертор.
82	—	Не используется.
83	20A	Переключатель TRCM.
84	30A	Соленоид стартера.
85	—	Не используется.
86	—	Не используется.
87	60A	Насос антиблокировочной тормозной системы.

2018, 2019, 2020

Пассажирский салон

Назначение предохранителей в салоне (2018, 2019, 2020)

№	Номинал, Ампер	Защищенные компоненты
1	10A	2018: Освещение (окружение, перчаточный ящик, туалетный столик, купол, багажник). 2019-2020: Не используется
2	7.5A	Поясничный.
3	20A	Разблокировка водительской двери.
4	5A	Не использовался (запасной).
5	20A	Усилитель сабвуфера.
6	10A	Не б/у (запасной).
7	10A	Не использовался (запасной).
8	10A	Не использовался (запасной).
9	10A	Не использовался (запасной).
10	5A	Клавиатура. Модуль паспорта мобильного телефона.
11	5A	Не использовался (запасной).
12	7,5 А	Климат-контроль. Коробка передач
13	7,5 А	Блокировка рулевой колонки. Кластер. Логика передачи данных.
14	10A	Расширенный силовой модуль.
15	10A	Модуль шлюза канала передачи данных.
16	15A	2018: Замок от детей. Освобождение крышки багажника. 2019-2020: Блокировка от детей.
17	5A	Не использовался (запасной).
18	5A	Кнопочный переключатель «Стоп-старт».
19	7,5 А	Расширенный силовой модуль.
20	7,5 А	Адаптивная фара.
21	5A	Датчик влажности и температуры в салоне.
22	5A	Не б/у (запасной).
23	10A	Аксессуар с задержкой (логика инвертора мощности, логика люка, главный выключатель водителя).
24	20A	Центральный замок/разблокировка.
25	30A	Водительская дверь (окно, зеркало).
26	30A	Передняя пассажирская дверь (окно, зеркало).
27	30A	Люк.
28	20A	Усилитель.
29	30A	Задняя дверь со стороны водителя (окно).
30	30A	Задняя пассажирская дверь (окно).
31	15A	Не использовался (запасной).
32	10A	Глобальная система позиционирования (GPS). Отображать. Голосовое управление. Радиочастотный приемник.
33	20A	Радио. Активный шумоподавитель.
34	30A	Шина Run-Start (предохранитель 19, 20,21,22,35, 36, 37, автоматический выключатель).
35	5A	Не использовался (запасной).
36	15 A	Зеркало заднего вида с автоматическим затемнением. Подвеска с непрерывным контролем демпфирования. Задние сиденья с подогревом.
37	20A	Подогрев руля.
38	30A	Не используется.

Моторного отсека

Назначение предохранителей в распределительной коробке (2018, 2019, 2020)

№	Номинал, Ампер	Защищенные компоненты
1	30A	Панорамный люк.
2	-	Реле стартера.
3	15 A	Датчик дождя.
4	—	Реле мотора вентилятора.
5	20A	Точка питания 3 — задняя часть консоли.
6	—	Не используется.
7	20A	Модуль управления силовым агрегатом - мощность автомобиля 1 . Питание модуля управления силовым агрегатом.
8	20A	Модуль управления силовым агрегатом - мощность автомобиля 2. Компоненты выбросов.
9	—	Реле модуля управления силовым агрегатом.
10	20A	Точка питания 1 - перед водителем.
11	15 A	Модуль управления силовым агрегатом – мощность автомобиля 4. Катушки зажигания.
12	15 A	Модуль управления силовым агрегатом — мощность автомобиля 3. Компоненты без вредных выбросов.
13	10A	Не использовался (запасной).
14	10A	Не использовался (запасной).
15	—	Реле запуска-пуска.
16	20A	Power Point 2 - консоль.
17	20A	Не использовался (запасной).
18	20A	Не использовался (запасной).
19	10A	Рулевое управление с электронным усилителем и функцией Run-Start.
20	10A	Адаптивный круиз-контроль.
21	15A	Запустить/запустить управление передачей. Запуск/остановка масляного насоса коробки передач.
22	10A	Соленоид муфты кондиционера.
23	15A	Разбег-старт. Информационная система слепых зон. Камера заднего вида. Проекционный дисплей. Модуль стабилизации напряжения. Привод переключения передач.
24	—	Не используется.
25	10A	Антиблокировочная тормозная система Run-Start.
26	10A	Модуль управления трансмиссией Run-Start.
27	—	Не используется.
28	—	Не используется.
29	5A	Монитор массового расхода воздуха.
30	—	Не используется.
31	—	Не используется.
32	—	Реле электровентилятора 1.
33	—	Реле муфты кондиционера.
34	—	Не используется.
35	—	Не используется.
36	—	Не используется.
37	—	Не используется.
38	—	Реле электровентилятора 2.
39	—	Электрический фанкойл 2 и реле 3.
40	—	Реле звукового сигнала.
41	—	Не используется.
42	—	Реле катушки бензонасоса.
43	—	Не используется.
44	20A	Балласт левой фары.
45	5A	Не использовался (запасной).
46	—	Не используется.
47	—	Не используется.
48	—	Не используется.
49	10A	Не использовался (запасной).
50	20A	Рог.
51	—	Не используется.
52	—	Не используется.
53	10A	Не использовался (запасной).
54	10A	Выключатель тормоза.
55	10A	Датчик АЛТ.

Моторный отсек — снизу

Назначение предохранителей в распределительной коробке (снизу) (2018, 2019, 2020)

№	Номинал, Ампер	Защищенные компоненты
56	—	Не используется.
57	—	Не используется.
58	30A	Питание топливного насоса.
59	30A	Электровентилятор 3 (двигатели 1,5 л, 2,0 л и 2,5 л).
59	40A	Электровентилятор 3 (двигатель 3,0 л).
60	30A	Электровентилятор 1 (двигатели 1,5 л, 2,0 л и 2,5 л).
60	40A	Электровентилятор 1 (двигатель 3,0 л).
61	—	Не используется.
62	50A	Блок управления кузовом 1.
63	25A	Электровентилятор 2 (двигатели 1,5 л, 2,0 л и 2,5 л).
63	30A	Электровентилятор 2 (двигатель 3,0 л).
64	30A	Не использовался (запасной).
65	20A	Переднее сиденье с подогревом.
66	15 A	Не использовался (запасной).
67	50A	Блок управления кузовом 2.
68	40A	Обогрев заднего стекла.
69	30A	Клапаны антиблокировочной тормозной системы.
70	30A	Пассажирское место.
71	—	Не используется.
72	20A	Транс масляный насос.
73	20A	Задние сиденья с подогревом.
74	30A	Модуль сиденья водителя.
75	25 A	Мотор стеклоочистителя 1.
76	30A	Не использовался (запасной).
77	30A	Модуль сиденья с климат-контролем.
78	—	Не используется.
79	40A	Двигатель вентилятора.
80	25 A	мотор стеклоочистителя 2.
81	40A	2018: Инвертор. 2019: Не используется
82	—	Не используется.
83	20A	Переключатель TRCM.
84	30A	Соленоид стартера.
85	30A	Не использовался (запасной).
86	30A	Не использовался (запасной).
87	60A	Насос антиблокировочной тормозной системы.
