Расположение предохранителей Ford Fusion (модель ЕС) 2002-2012 гг.
Предохранители прикуривателя (розетка) в Ford Fusion (модель для ЕС) Это предохранители F29 (прикуриватель) и F51 (розетка дополнительного питания) в блоке предохранителей панели приборов.
Расположение блока предохранителей
Расположение блока предохранителей
Пассажирский отсек

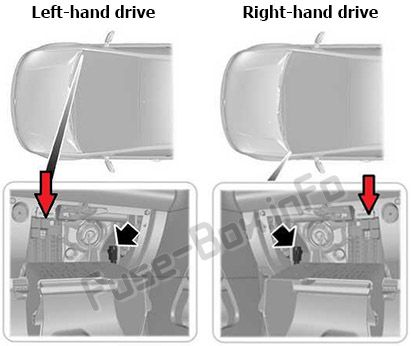

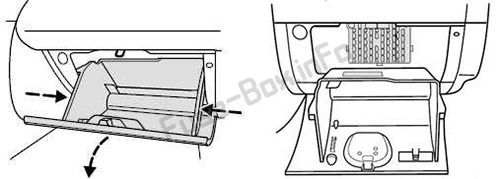

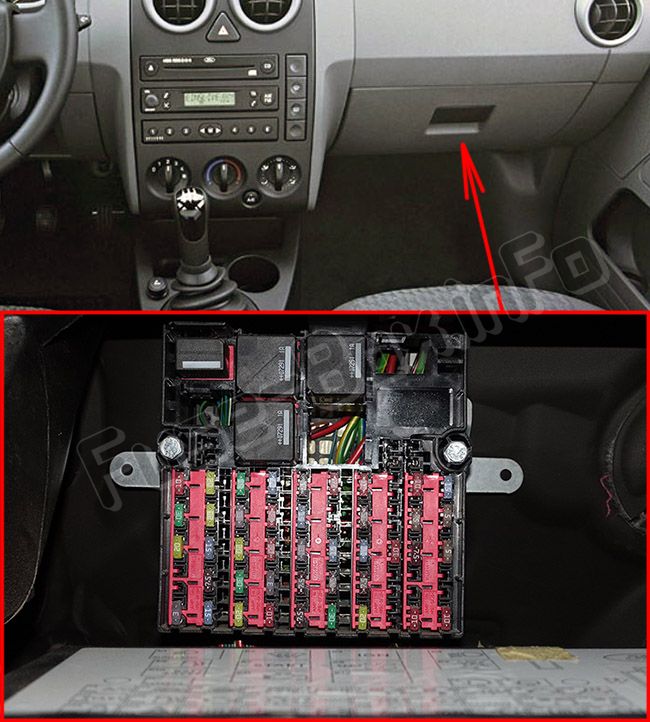

Блок предохранителей находится за перчаточным ящиком.
Моторного отсека

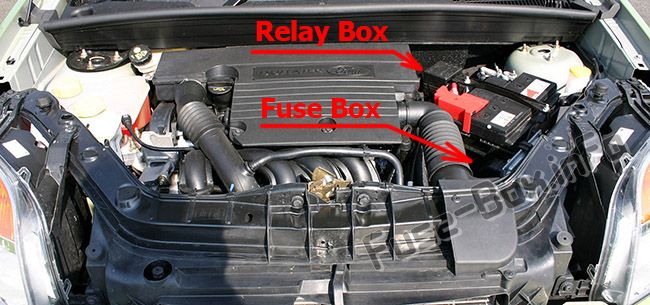

Блок предохранителей и блок реле находится рядом с аккумулятором.

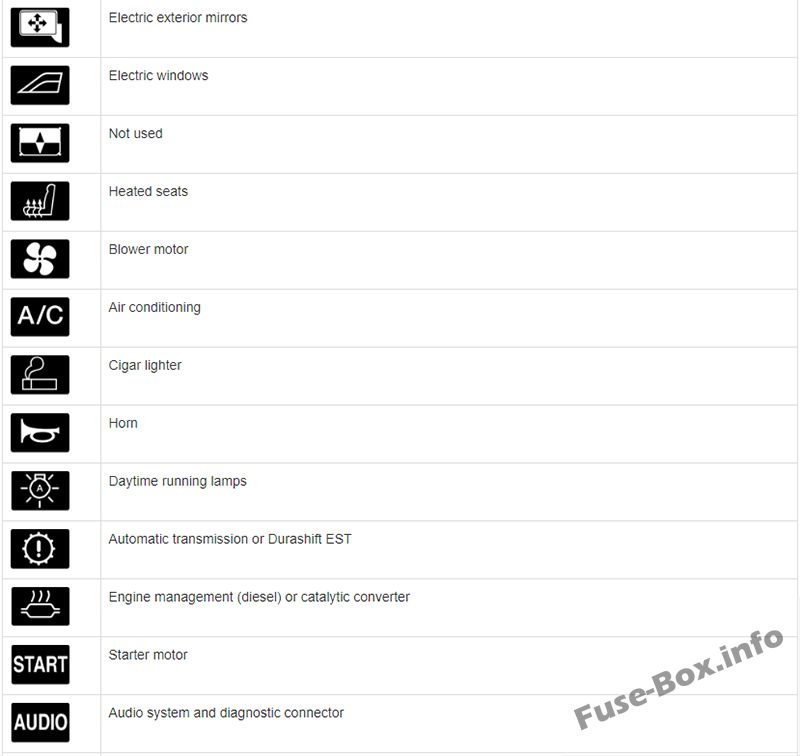

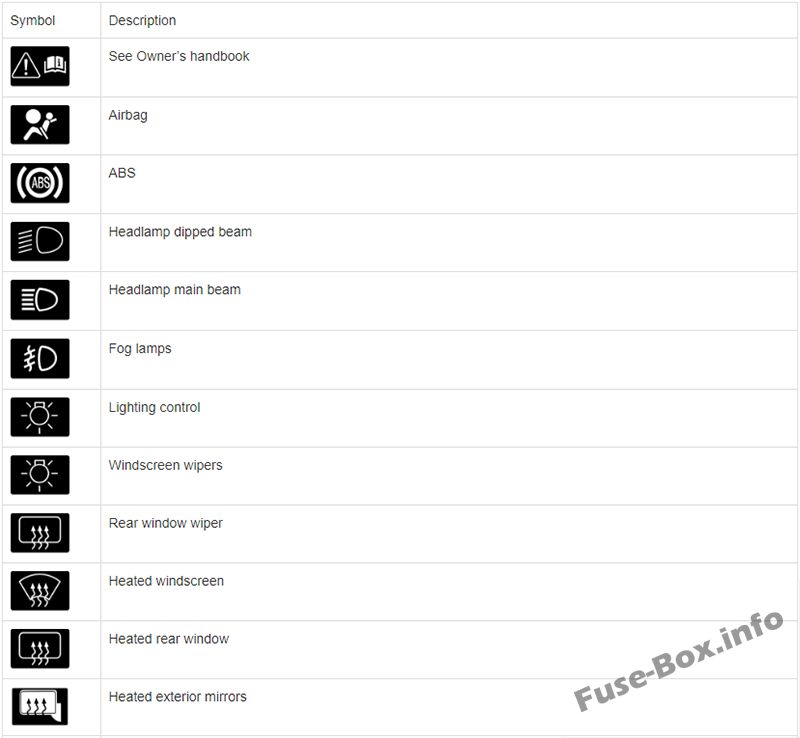

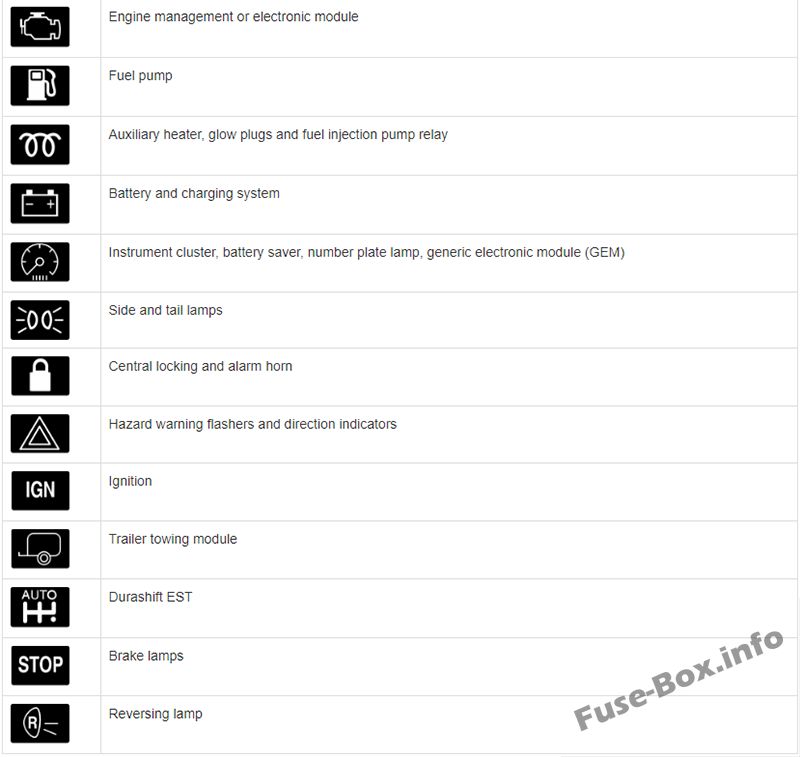

Этикетка предохранителя
Этикетка предохранителя

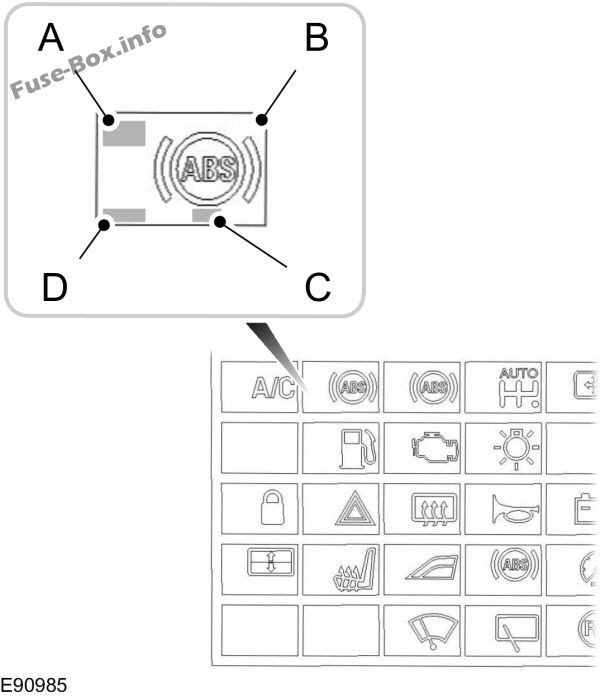

А – номер предохранителя
B – Защищенные цепи
C – Местоположение (L = слева и R = справа)
D — Номинал предохранителя (Ампер)
Схемы блока предохранителей
Схемы блока предохранителей

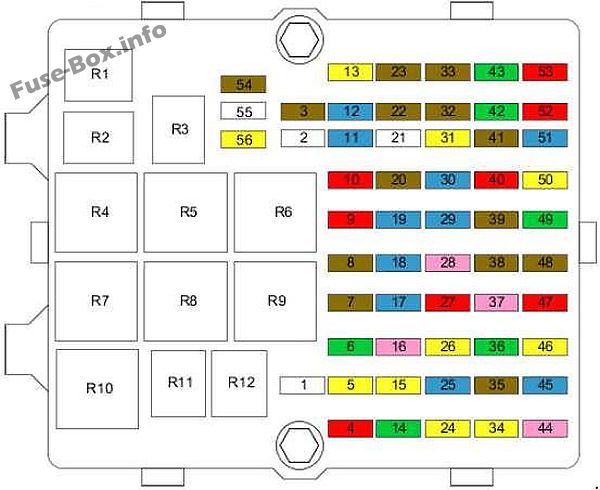

Приборная доска
| Число | Ампер крысиный [A] | Описание |
|---|---|---|
| F1 | — | — |
| F2 | — | Модуль буксировки прицепа |
| F3 | 7,5 | Освещение |
| F4 | 10 | Кондиционер, двигатель вентилятора |
| F5 | 20 | АБС, ЕСП |
| F6 | 30 | АБС, ЕСП |
| F7 | 7,5 | Автоматическая коробка передач |
| F7 | 15 | Автоматическая коробка передач |
| F8 | 7,5 | Зеркала с электроприводом |
| F9 | 10 | Левая фара ближнего света |
| F10 | 10 | Правая фара ближнего света |
| F11 | 15 | Дневные ходовые огни |
| F12 | 15 | Управление двигателем |
| F13 | 20 | Управление двигателем, каталитический нейтрализатор |
| F14 | 30 | Стартер |
| F15 | 20 | Топливный насос |
| F16 | 3 | Управление двигателем (память PCM) |
| F17 | 15 | Выключатель |
| F18 | 15 | Радио, диагностический разъем |
| F19 | 15 | Дневные ходовые огни |
| F20 | 7,5 | Комбинация приборов, экономия заряда батареи, подсветка номерного знака, универсальный электронный модуль |
| F21 | — | — |
| F22 | 7,5 | Габаритные и габаритные огни (слева) |
| F23 | 7,5 | Габаритные и габаритные огни (справа) |
| F24 | 20 | Центральный замок, звуковой сигнал, GEM-Module (TV) |
| F25 | 15 | Аварийная сигнализация, указатели поворота (модуль GEM) |
| F26 | 20 | Обогрев заднего стекла (GEM-модуль) |
| F27 | 10 | Рог (модуль GEM) |
| F27 | 15 | Рог (модуль GEM) |
| F28 | 3 | Аккумулятор, система зарядки |
| F29 | 15 | Зажигалка |
| F30 | 15 | Зажигание |
| F31 | 10 | Выключатель |
| F31 | 20 | Модуль буксировки прицепа |
| F32 | 7,5 | Зеркало с подогревом |
| F33 | 7,5 | Комбинация приборов, экономия заряда батареи, подсветка номерного знака, универсальный электронный модуль |
| F34 | 20 | Люк на крыше |
| F35 | 7,5 | Подогрев передних сидений |
| F36 | 30 | Электрические стеклоподъемники |
| F37 | 3 | АБС, ЕСП |
| F38 | 7,5 | Общий электронный модуль (клемма 15) |
| F39 | 7,5 | Воздушная подушка |
| F40 | 7,5 | Передача инфекции |
| F40 | 10 | Ближний свет |
| F41 | 7,5 | Автоматическая коробка передач |
| F42 | 30 | Обогрев лобового стекла |
| F43 | 30 | Обогрев лобового стекла |
| F44 | 3 | Радио, диагностический разъем (клемма 75) |
| F45 | 15 | Стоп-сигналы |
| F46 | 20 | Стеклоочиститель переднего стекла |
| F47 | 10 | Стеклоочиститель заднего стекла |
| F47 | 10 | Стеклоочиститель переднего стекла (Привет.) |
| F48 | 7,5 | Резервные лампы |
| F49 | 30 | Двигатель вентилятора |
| F50 | 20 | Противотуманные фары |
| F51 | 15 | Вспомогательная розетка |
| F52 | 10 | Левая фара дальнего света |
| F53 | 10 | Правая фара дальнего света |
| F54 | 7,5 | Модуль буксировки прицепа |
| F55 | — | — |
| F56 | 20 | Модуль буксировки прицепа |
| Реле: | ||
| R1 | Зеркала с электроприводом | |
| R1 | Освещение | |
| R2 | Обогрев лобового стекла | |
| R2 | Ближний свет | |
| R3 | Зажигание | |
| R3 | Дневные ходовые огни | |
| R4 | Фара ближнего света | |
| R4 | Зажигание | |
| R5 | Фара дальнего света | |
| R5 | Стартер | |
| R6 | Топливный насос | |
| R6 | Зеркало складное | |
| R7 | Стартер | |
| R7 | Обогрев лобового стекла | |
| R8 | Охлаждающий вентилятор | |
| R8 | Дневные ходовые огни | |
| R8 | Стартер | |
| R9 | Дневные ходовые огни | |
| R9 | Управление двигателем | |
| R10 | Система зарядки | |
| R10 | Зеркало складное | |
| R11 | Управление двигателем | |
| R11 | Топливный насос | |
| R12 | Зеркала с электроприводом | |
| R12 | Реле экономии заряда батареи |

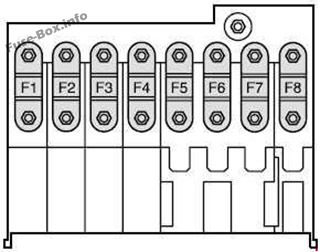

Моторного отсека
| Число | Ампер крысиный [A] | Описание |
|---|---|---|
| F1 | 80 | Дополнительный обогреватель (PTC) |
| F2 | 60 | Дополнительный отопитель (PTC), TCU |
| F3 | 60 | Дополнительный обогреватель (PTC) / свеча накаливания |
| F4 | 40 | Вентилятор охлаждения, кондиционер |
| F5 | 60 | Освещение, Общий электронный модуль (GEM) |
| F6 | 60 | Зажигание |
| F7 | 60 | Двигатель, освещение |
| F8 | 60 | Обогрев лобового стекла, АБС, ЕСП |
Релейная коробка
| Число | Описание |
|---|---|
| R1 | Кондиционирование воздуха |
| R2 | Охлаждающий вентилятор |
| R3 | Автономный отопитель (РТС) |
| R3 | Резервные лампы |
| R4 | Автономный отопитель (РТС) |
