Предохранители и реле Ford S-MAX / Galaxy (2006-2014)
Схемы относятся к указанным годам и вариантам Ford S-MAX / Galaxy (2006-2014). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Ford.

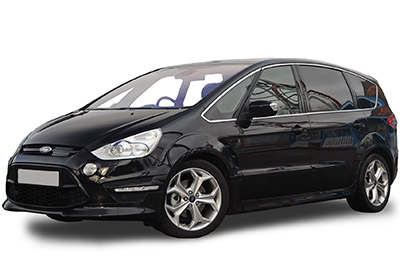

Расположение предохранителей Ford S-MAX и Ford Galaxy (2006-2014 гг.)
Предохранители прикуривателя (розетка): F7 (прикуриватель) в блоке предохранителей панели приборов и FA6 (дополнительная розетка) в блоке предохранителей в багажном отделении.
Оглавление
Блок предохранителей в салоне
Блок предохранителей в салоне

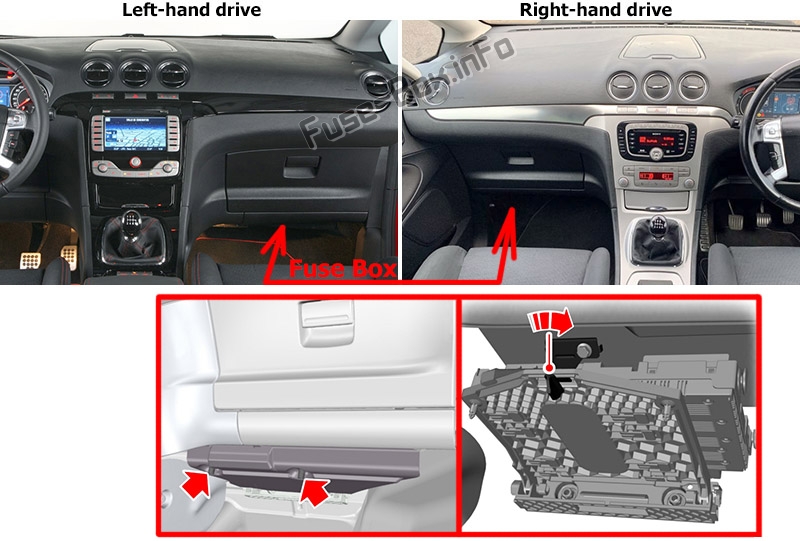

Расположение блока предохранителей
Панель предохранителей расположена под перчаточным ящиком (сожмите фиксаторы, чтобы освободить крышку, снимите крышку, поверните ручку на 90 градусов и освободите блок предохранителей от удерживающего кронштейна, опустите крышку блока предохранителей и потяните ее на себя) .

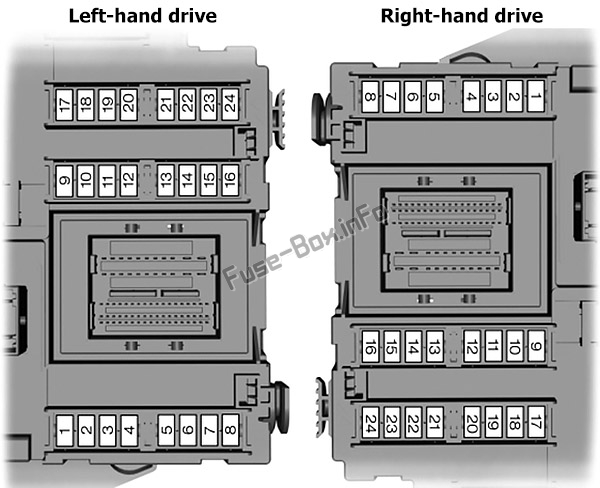

Схема блока предохранителей
| № | Amp | Описание |
|---|---|---|
| F1 | 7,5 А | Модуль рулевого колеса |
| F2 | 5A | Кластер |
| F3 | 10А | Внутренние светильники |
| F4 | 5A | Иммобилайзер двигателя |
| F5 | 7,5 А | Адаптивный круиз-контроль (ACC) |
| F6 | 5A | Датчик дождя |
| F7 | 20А | Зажигалка |
| F8 | 10А | подача разблокировки лючка топливного бака |
| F9 | 15А | Омыватели ветрового стекла - задние |
| F10 | 15А | Омыватели ветрового стекла - передние |
| F11 | 10А | Подача разблокировки багажного отделения |
| F12 | 10А | Питание замка лючка бензобака |
| F13 | 20А | Топливный насос |
| F13 | 7,5 А | Топливный насос (2,2 л Duratorq-TDCi Stage V) |
| F14 | 5A | Дистанционный частотный приемник, датчик движения в салоне |
| F15 | 5A | Замок зажигания |
| F16 | 5A | Звуковой сигнал резервного аккумулятора (сигнализация), OBD II (диагностика бортового компьютера) |
| F17 | 5A | Вибропривод рулевого колеса |
| F18 | 10А | Питание SRS (подушка безопасности) |
| F19 | 7,5 А | ABS, датчик скорости рыскания (ESP), электрический стояночный тормоз (EPB), питание педали акселератора |
| F20 | 7,5 А | Электронная подача, электронный предохранитель, зеркало с автоматическим затемнением, предупреждение о выходе из полосы движения |
| F21 | 15А | Радиоснабжение |
| F22 | 5A | Выключатель стоп-сигнала |
| F23 | 20А | Люк на крыше |
| F24 | 5A | Питание модуля климат-контроля и блока рулевой колонки |
Блок предохранителей в моторном отсеке
Блок предохранителей в моторном отсеке

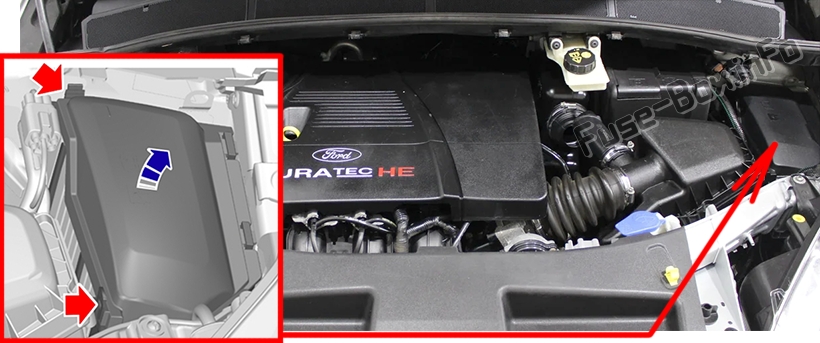

Расположение блока предохранителей

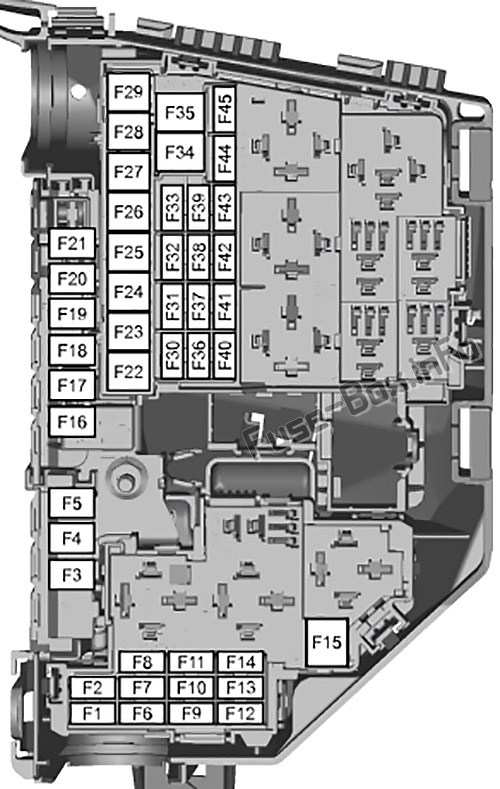

Схема блока предохранителей
| № | Amp | Описание |
|---|---|---|
| F1 | 10А или 15А | Модуль управления коробкой передач (AWF21 — 10 А; MPS6 — 15 А) |
| F2 | 5A | Контроль свечей накаливания (дизельные двигатели) |
| F2 | 5A | Контроль свечей накаливания испарителя (2,0 л Duratorq-TDCi Stage V и 2,2 л Duratorq-TDCi Stage V) |
| F3 | 70А | Вентилятор охлаждения двигателя — сдвоенный вентилятор (2,3 л Duratec-HE и 2,2 л Duratorq-TDCi с автоматической коробкой передач) |
| F3 | 80A | Рулевое управление с электрогидравлическим усилителем (EHPAS) (1,6 л EcoBoost SCTi, 2,0 л EcoBoost SCTi, 1,6 л Duratorq-TDCi Stage V и 2,0 л Duratorq-TDCi Stage V) |
| F4 | 60А | Свечи накаливания |
| F5 | 60А | Вентилятор охлаждения двигателя (1,6 л Duratorq-TDCi, 2,0 л Duratorq-TDCi, 2,0 л Duratorq-TDCi Stage V, 2,2 л Duratorq-TDCi с ручным управлением, 2,0 л Duratec-HE, 2,3 л Duratec-HE и 2,0 л EcoBoost SCTi) |
| F5 | 70А | Вентилятор охлаждения двигателя — сдвоенный вентилятор (1,6 л EcoBoost SCTi) |
| F6 | 7,5 А | Датчик HEGO (1,6 л Duratorq-TDCi) |
| F6 | 10А | Датчик HEGO, датчик CMS, кислородный датчик (управление двигателем) |
| F6 | 20А | Свеча накаливания испарителя (2,0 л Duratorq-TDCi Stage V и 2,2 л Duratorq-TDCi Stage V) |
| F7 | 5A | Катушки реле |
| F8 | 10А | Модуль управления силовым агрегатом, блок дозирования топлива, датчик MAF, клапан регулировки давления в топливной рампе (управление двигателем) |
| F8 | 20А | Модуль управления силовым агрегатом (2,0 л EcoBoost SCTi и 2,0 л Duratorq-TDCi Stage V) |
| F8 | 15А | Модуль управления силовым агрегатом (1,6 л EcoBoost SCTi, 1,6 л Duratorq-TDCi и 2,2 л Duratorq-TDCi Stage V) |
| F9 | 10А | Датчик массового расхода воздуха, топливные форсунки (управление двигателем) |
| F9 | 5A | Испаритель топливного насоса (2,0 л Duratorq-TDCi Stage V) |
| F9 | 7,5 А | Датчик массового расхода воздуха, перепускной клапан EGR, испаритель топливного насоса (2,2 л Duratorq-TDCi Stage V) (управление двигателем) |
| F9 | 7,5 А | Клапан дегазации, датчик TMAF, активная заслонка решетки радиатора, перепускной клапан, катушка реле, вспомогательный водяной насос (1,6 л EcoBoost SCTi) |
| F10 | 10А | Модуль управления двигателем (2,0 л Duratorq-TDCi) |
| F10 | 7,5 А | Дополнительный ход, водяной насос (1,6 л EcoBoost SCTi) |
| F11 | 10А | Клапан PCV, клапан VCV, датчик воды в топливе, звуковой клапан продувки, вихревой регулирующий клапан, регулируемый впускной клапан, клапан рециркуляции отработавших газов, масляный регулирующий клапан IVVT (управление двигателем). Датчик T.MAF, клапан изменения фаз выпуска, активная заслонка решетки радиатора, клапан продувки адсорбера. клапан управления турбонаддувом, перепускной клапан (управление двигателем). |
| F11 | 10А | Клапан управления турбонаддувом, датчик массового расхода воздуха, активная заслонка решетки радиатора, клапан рециркуляции отработавших газов, клапан VCV (1,6 л Duratorq-TDCi) |
| F11 | 5A | Датчик массового расхода воздуха, датчик воды в топливе, активная заслонка решетки радиатора, впускной дозирующий клапан (2,0 л Duratorq-TDCi Stage V) |
| F11 | 7,5 А | Давление в топливной рампе, дозатор топлива, активная заслонка решетки радиатора (2,2 л Duratorq-TDCi Stage V) |
| F11 | 10А | Клапан управления турбонаддувом, клапан изменения фаз впуска, клапан изменения фаз выпуска, клапан продувки адсорбера, электрический перепускной клапан (1,6 л EcoBoost SCTi) |
| F12 | 10А | Катушка на вилке; Клапан продувки адсорбера, реле давления гидроусилителя руля (управление двигателем) |
| F12 | 10А | Дроссель рециркуляции отработавших газов, регулируемый турбонаддув (2,0 л Duratorq-TDCi) |
| F12 | 5A | Катушки реле (2,0 л Duratorq-TDCi Stage V, 2,2 л Duratorq-TDCi Stage V и 1,6 л Duratorq-TDCi) |
| F12 | 15А | Катушки зажигания (1,6 л EcoBoost SCTi и 2,0 л EcoBoost SCTi) |
| F13 | 15А | Кондиционирование воздуха |
| F14 | 15А | Подогреватель дизельного фильтра (2,0 л Duratorq-TDCi, 2,0 л Duratorq-TDCi Stage V и 1,6 л Duratorq-TDCi) |
| F14 | 10А | Датчики HEGO (2,2 л Duratorq-TDCi Stage V) |
| F15 | 40А | Реле стартера |
| F16 | 80А | Дополнительный дизельный обогреватель (PTC) |
| F17 | 60А | Питание центрального блока предохранителей A |
| F18 | 60А | Питание центрального блока предохранителей B |
| F19 | 60А | Питание заднего блока предохранителей C |
| F20 | 60А | Питание заднего блока предохранителей D |
| F21 | 30А | VQM/не VQM: Кластер/Аудио/AC/FLR |
| F22 | 30А | Модуль стеклоочистителя |
| F23 | 25А | Обогрев заднего стекла |
| F24 | 30А | Омыватель фар |
| F25 | 30А | Клапаны АБС |
| F26 | 40А | насос АБС |
| F27 | 25А | Топливный обогреватель |
| F28 | 40А | Вентилятор отопителя |
| F29 | – | Не используется |
| Ф30 | 5A | подача АБС 30 |
| F31 | 15А | Рог |
| F32 | 5A | Топливный обогреватель - дистанционное управление |
| F33 | 5A | Модуль переключателя освещения, катушки блока предохранителей в моторном отсеке |
| F34 | 40A | Обогрев лобового стекла (левая сторона) |
| Ф35 | 40A | Обогрев лобового стекла (правая сторона) |
| Ф36 | 15A | Задний дворник 15 подача |
| F37 | 7.5A | Обогрев форсунок переднего омывателя/FLR + FSM KL15 |
| F38 | 10A | Подача PCM/TCM/EHPAS 15 |
| F39 | 15A | Адаптивная система переднего освещения (AFS) |
| F40 | 5A | Модуль корректора фар/AFS |
| F41 | 20A | Приборная доска |
| F42 | 5A | IP-адрес кластера |
| F43 | 15A | Модуль аудио/BVC/модуль DAB |
| F44 | 5A | Автоматический кондиционер/ручной кондиционер |
| F45 | 5A | FLR (старт-стоп) |
Блок предохранителей в багажном отделении
Блок предохранителей в багажном отделении

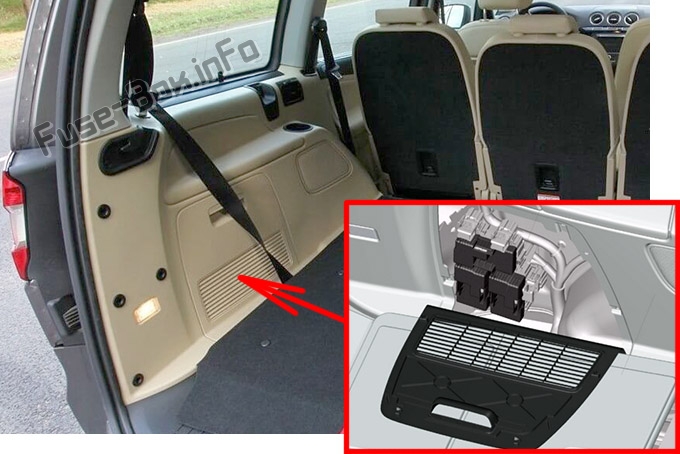

Расположение блока предохранителей
Он расположен за крышкой с левой стороны заднего отсека.

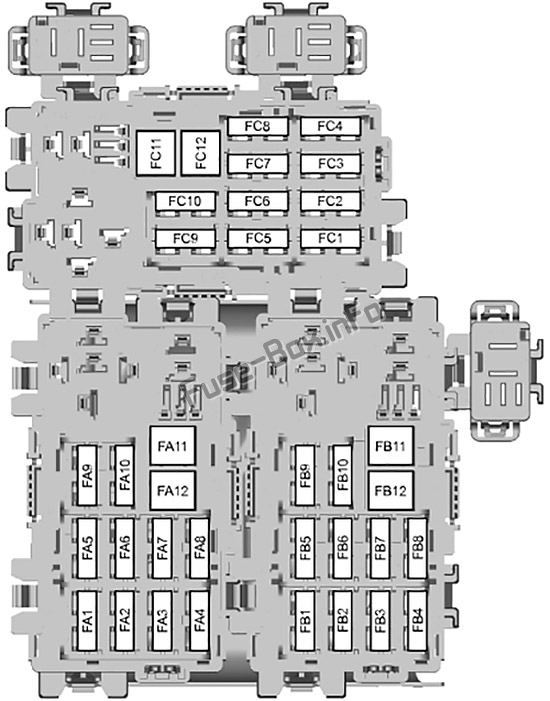

Схема блока предохранителей
| № | Amp | Описание |
|---|---|---|
| ФА1 | 25А | Дверной модуль (левый передний) (окно вверх/вниз, центральный замок, электрическое складывание зеркал, обогрев зеркал) |
| ФА2 | 25А | Дверной модуль (правый передний) (окно вверх/вниз, центральный замок, электрическое складывание зеркал, обогрев зеркал) |
| ФА3 | 25А | Дверной модуль (левый задний) (окно вверх/вниз) |
| ФА4 | 25А | Дверной модуль (правый задний) (окно вверх/вниз) |
| ФА5 | 10А | Задний замок (без модулей задней двери) |
| ФА6 | 15А | Вспомогательная розетка |
| ФА7 | 5A | Катушки реле |
| ФА8 | 20А | Автомобильный модуль без ключа |
| ФА9 | 5A | Катушки реле VQM (старт-стоп) |
| ФА10 | - | Не используется |
| FA11 | 20А | Аксессуары, модуль прицепа |
| FA12 | 30А | Сиденье водителя с электроприводом |
| FB1 | 15А | Система солнцезащитных штор |
| ФБ2 | 15А | Подвесной модуль |
| FB3 | 15А | Сиденье водителя с подогревом |
| FB4 | 15А | Сиденье переднего пассажира с подогревом |
| FB5 | – | Не используется |
| FB6 | 10А | Задний климат-контроль |
| ФБ7 | – | Не используется |
| FB8 | 5A | Помощь при парковке, BLIS |
| ФБ9 | 30А | Сиденье переднего пассажира с электроприводом |
| ФБ10 | 10А | Звуковой сигнал противоугонной сигнализации |
| ФБ11 | – | Не используется |
| ФБ12 | – | Не используется |
| ФК1 | 7,5 А | Электрические стеклоподъемники задней четверти |
| ФК2 | 30А | Электрический стояночный тормоз (EPB) |
| ФК3 | 30А | Электрический стояночный тормоз (EPB) |
| ФК4 | 10А | Задний кондиционер |
| ФК5 | 20А | Автомобиль без ключа |
| ФК6 | 20А | Задний вентилятор кондиционера |
| ФК7 | 5A | Функциональный модуль памяти сиденья |
| ФК8 | 7,5 А | Развлекательная программа для пассажиров задних сидений/CD-чейнджер |
| ФК9 | 20А | Аудиоусилитель |
| ФК10 | 10А | Сони аудиофил |
| ФК11 | – | Не используется |
| ФК12 | – | Не используется |
