Предохранители и реле Ford S-MAX / Galaxy (2015-2019)
Схемы относятся к указанным годам и вариантам Ford S-MAX / Galaxy (2015-2019). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Ford.
Расположение предохранителей Ford Galaxy и S-MAX (2015-2019 гг.)


Предохранители прикуривателя (розетка): № 5 (задняя часть консоли), № 10 (передняя часть водителя), № 16 (консоль), № 17 (багажник) в блоке предохранителей моторного отсека.
Оглавление
Блок предохранителей в салоне

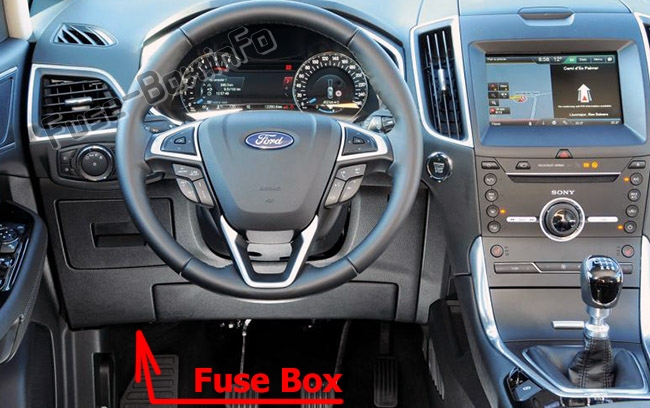

Расположение блока предохранителей
Панель предохранителей расположена под приборной панелью слева от рулевого колеса (доступ к ней может быть проще, если снять отделочную накладку).

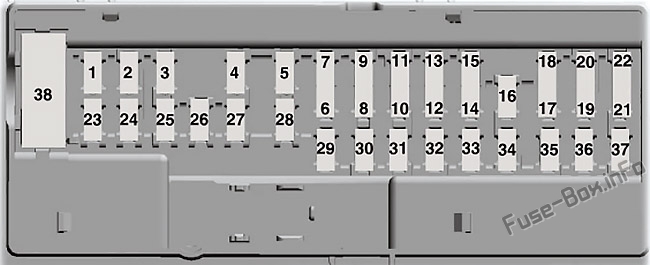

Схема блока предохранителей

| № | Amp | Описание |
|---|---|---|
| 1 | 10A | 2015-2017: Освещение (окружающее, бардачок, умывальник, купол, задняя дверь); 2017-2019: Не используется. |
| 2 | 7.5A | Память сидений, поясницы, зеркала с электроприводом. |
| 3 | 20A | Разблокировка водительской двери. |
| 4 | 5A | Включатель/выключатель электронного тормоза прицепа вторичного рынка. |
| 5 | 20A | Выключатель зажигания. Кнопочный замок зажигания. |
| 6 | 10A | Катушка реле обогрева сиденья. |
| 7 | 10A | Не использовался (запасной). |
| 8 | 10A | Не использовался (запасной). |
| 9 | 10A | Не использовался (запасной). |
| 10 | 5A | Клавиатура. Модуль задней двери с электроприводом. |
| 11 | 5A | Не используется. |
| 12 | 7.5A | Климат-контроль. Селектор трансмиссии. |
| 13 | 7.5A | Блокировка рулевой колонки. Кластер. Логика передачи данных. |
| 14 | 10A | Не используется. |
| 15 | 10A | Модуль шлюза канала передачи данных. |
| 16 | 15A | Блокировка от детей. Освобождение задней двери. |
| 17 | 5A | Не использовался (запасной). |
| 18 | 5A | Зажигание. Кнопочный переключатель «Стоп-старт». |
| 19 | 7.5A | Индикатор отключения подушки безопасности пассажира. Индикатор дальности передачи. |
| 20 | 7.5A | Не использовался (запасной). |
| 21 | 5A | Датчик влажности и температуры в салоне. Информационная система слепых зон. Задняя видеокамера. Адаптивный круиз-контроль. |
| 22 | 5A | Датчик классификации пассажиров. |
| 23 | 10A | Аксессуар с задержкой (логика инвертора мощности, логика люка). |
| 24 | 20A | Центральный замок. |
| 25 | 30A | Водительская дверь (окно, зеркало). |
| 26 | 30A | Передняя пассажирская дверь (окно, зеркало). |
| 27 | 30A | Люк. |
| 28 | 20A | Усилитель. |
| 29 | 30A | Задняя дверь со стороны водителя (окно). |
| 30 | 30A | Задняя пассажирская дверь (окно). |
| 31 | 15A | Не использовался (запасной). |
| 32 | 10A | Глобальная система позиционирования (GPS). Отображать. Голосовое управление. Адаптивный круиз-контроль. Радио. |
| 33 | 20A | Радио. |
| 34 | 30A | Шина Run-Start (предохранители 19, 20, 21, 22, 35, 36, 37, автоматический выключатель). |
| 35 | 5A | Модуль управления удерживающими устройствами. |
| 36 | 15A | Зеркало заднего вида с автоматическим затемнением. Сиденье с подогревом. Полный привод. |
| 37 | 15А или 20А | Питание логики модуля стабилизации напряжения. |
| 38 | 30А | Не использовался (запасной). |
Блок предохранителей в моторном отсеке

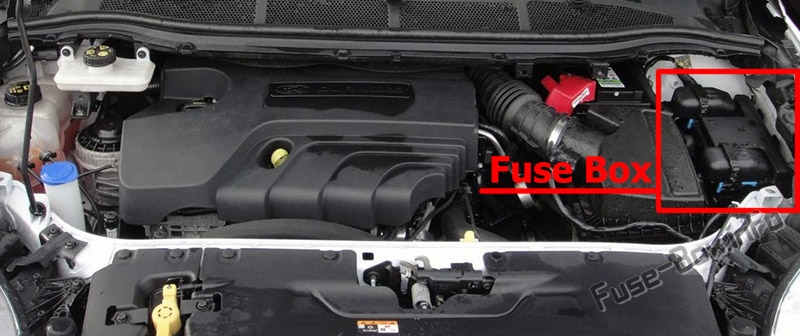

Расположение блока предохранителей

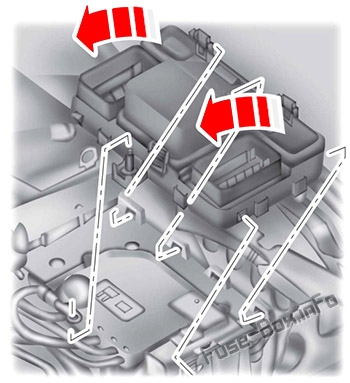

Предохранители в нижней части блока предохранителей
Чтобы получить доступ к нижней части блока предохранителей, выполните следующие действия:
1. Освободите две защелки, расположенные по обеим сторонам блока предохранителей.
2. Поднимите внутреннюю часть блока плавких предохранителей с держателя.
3. Переместите блок предохранителей к центру моторного отсека.
4. Поверните внешнюю сторону блока предохранителей, чтобы получить доступ к нижней стороне.

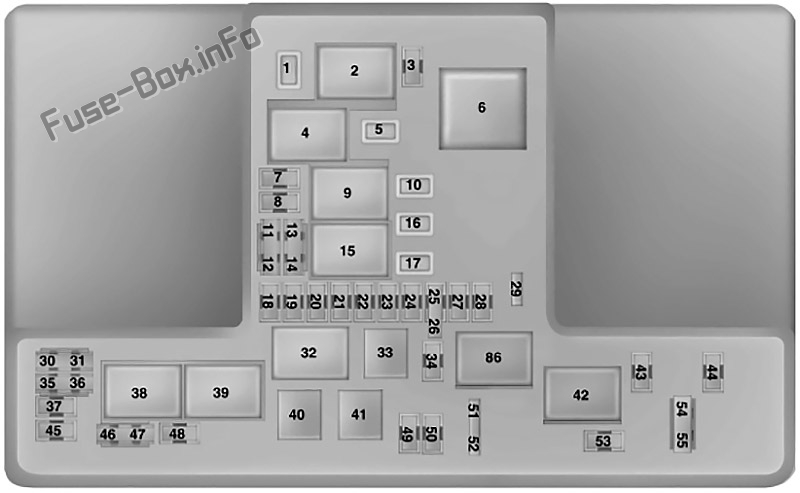

Схема блока предохранителей

| № | Amp | Описание |
|---|---|---|
| 1 | 25A | Мотор стеклоочистителя. |
| 2 | — | Реле стартера. |
| 3 | 15А | Задний стеклоочиститель. Датчик дождя |
| 4 | — | Реле мотора вентилятора. |
| 5 | 20A | Точка питания 3 — задняя часть консоли. |
| 6 | — | Реле дополнительного отопителя №2. |
| 7 | 20А | Модуль управления силовым агрегатом — мощность автомобиля 1. |
| 8 | 20А | Модуль управления силовым агрегатом — мощность автомобиля 2. |
| 9 | — | Реле модуля управления силовым агрегатом. |
| 10 | 20A | Точка питания 1 - перед водителем. |
| 11 | 15А | Модуль управления силовым агрегатом — мощность автомобиля 4. |
| 12 | 15А | Модуль управления силовым агрегатом — мощность автомобиля 3. |
| 13 | 10А | Не использовался (запасной). |
| 14 | 10А | Не использовался (запасной). |
| 15 | — | Реле запуска-пуска. |
| 16 | 20A | Power Point 2 - консоль. |
| 17 | 20A | Точка питания 4 - багажное отделение. |
| 18 | 10А | Не использовался (запасной). |
| 19 | 10А | Рулевое управление с электронным усилителем и функцией Run-Start. |
| 20 | 10А | Запустить/запустить освещение. |
| 21 | 15А | Запустить/запустить управление передачей. Запуск/остановка масляного насоса коробки передач. |
| 22 | 10А | Соленоид муфты кондиционера. |
| 23 | 15А | Разбег-старт. Информационная система слепых зон. Камера заднего вида. Адаптивный круиз-контроль. Проекционный дисплей. Модуль стабилизации напряжения. |
| 24 | 10А | Разбег-старт 7. |
| 25 | 10А | Антиблокировочная тормозная система Run-Start. |
| 26 | 10А | Модуль управления трансмиссией Run-Start. |
| 27 | — | Не используется. |
| 28 | 10А | Насос заднего омывателя. |
| 29 | — | Не используется. |
| 30 | — | Не используется. |
| 31 | — | Не используется. |
| 32 | — | Электронное реле вентилятора 1. |
| 33 | — | Реле муфты кондиционера. |
| 34 | 15А | Электрический замок рулевой колонки. |
| 35 | — | Не используется. |
| 36 | — | Не используется. |
| 37 | — | Не используется. |
| 38 | — | Электронное реле вентилятора 2 |
| 39 | — | Электровентилятор 2 и реле 3. |
| 40 | — | Реле омывателя фар. |
| 41 | — | Реле звукового сигнала. |
| 42 | — | Реле топливного насоса. |
| 43 | 10А | Не использовался (запасной). |
| 44 | 5A | Форсунка омывателя с подогревом. |
| 45 | — | Не используется. |
| 46 | 10А | Датчик генератора. |
| 47 | 10А | Включатель/выключатель тормоза. |
| 48 | 20А | Рог. |
| 49 | 25А | Подогреватель дизельного топлива. |
| 50 | 10А | Вентилятор блока передачи мощности. |
| 51 | — | Не используется. |
| 52 | — | Не используется. |
| 53 | 10А | Сиденья с электроприводом. |
| 54 | 5A | Подогреватель на топливе. |
| 55 | 5A | Подогреватель на топливе. |

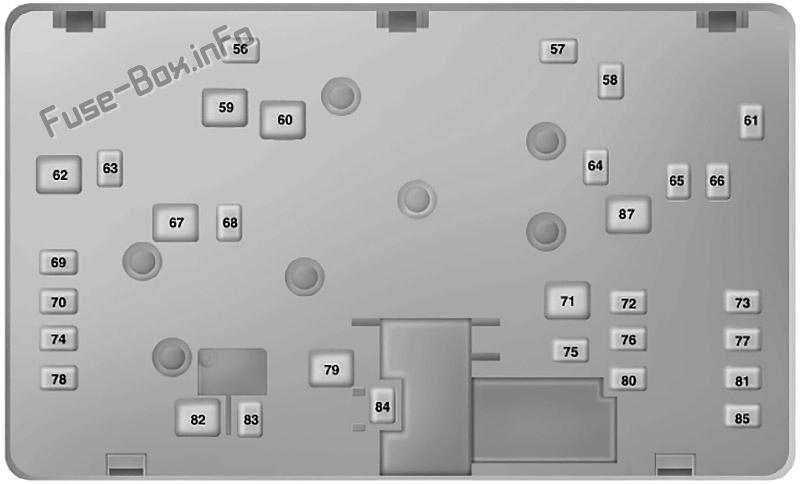

Схема блока предохранителей (снизу)

| № | Amp | Описание |
|---|---|---|
| 56 | 20A | Омыватель фар. |
| 57 | 20A | Дизельный испаритель. |
| 58 | 30A | Питание топливного насоса. |
| 59 | 40A | Электронный вентилятор 600 Вт 3. |
| 60 | 40A | Электронный вентилятор 600 Вт 1. Система селективного каталитического восстановителя. |
| 61 | 40A | Обогрев лобового стекла с левой стороны. |
| 62 | 50A | Блок управления кузовом 1. |
| 63 | 25A | Электронный вентилятор 600 Вт 2. |
| 64 | 30A | Дополнительный отопитель №3. |
| 65 | 20A | Переднее сиденье с подогревом. |
| 66 | 40A | Обогрев правого лобового стекла. |
| 67 | 50A | Блок управления кузовом 2. |
| 68 | 40A | Обогрев заднего стекла. |
| 69 | 30A | Клапаны антиблокировочной тормозной системы. |
| 70 | 30A | Пассажирское место. |
| 71 | 60A | Дополнительный отопитель №2. |
| 72 | 30A | Задние сиденья с электроприводом. |
| 73 | 20A | Задние сиденья с подогревом. |
| 74 | 30A | Модуль сиденья водителя. |
| 75 | 30A | Дополнительный отопитель №1. |
| 76 | 20A | Трансмиссионный масляный насос. |
| 77 | 30A | Модуль сиденья с климат-контролем. |
| 78 | 40A | Модуль буксировки прицепа. |
| 79 | 40A | Двигатель вентилятора. |
| 80 | 40A | Модуль задней двери с электроприводом. |
| 81 | 40A | Инвертор 220 вольт. |
| 82 | 60A | Насос антиблокировочной тормозной системы. |
| 83 | 25A | Мотор стеклоочистителя №1. |
| 84 | 30A | Соленоид стартера. |
| 85 | 20A | Топливный пожарный обогреватель. |
| 86 | — | Не используется. |
| 87 | 50A | Вспомогательный двигатель вентилятора. |
