Предохранители и реле Ford GT (2017-2019..)

Схемы относятся к указанным годам и вариантам Ford GT (2017-2019..). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Ford.

Расположение предохранителей Ford GT 2017-2019…

Предохранитель прикуривателя (розетки) в Ford GT это предохранитель №36 в блоке предохранителей панели приборов.

Оглавление

Расположение блока предохранителей

Пассажирский салон

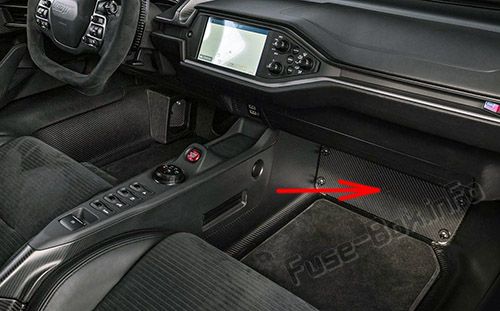

Панель предохранителей находится в пространстве для ног пассажира за передней панелью. Пассажирский салон

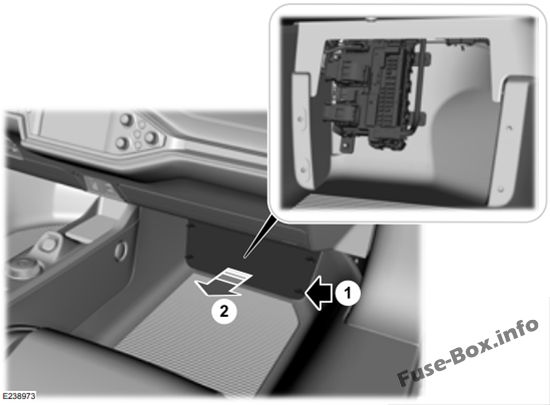

Чтобы снять переднюю панель, поверните каждый из четырех фиксаторов, а затем потяните переднюю панель на себя. Сняв эту панель, вы можете получить доступ к панели предохранителей. После замены предохранителя переустановите переднюю панель и поверните крепления в исходное положение. Пассажирский салон

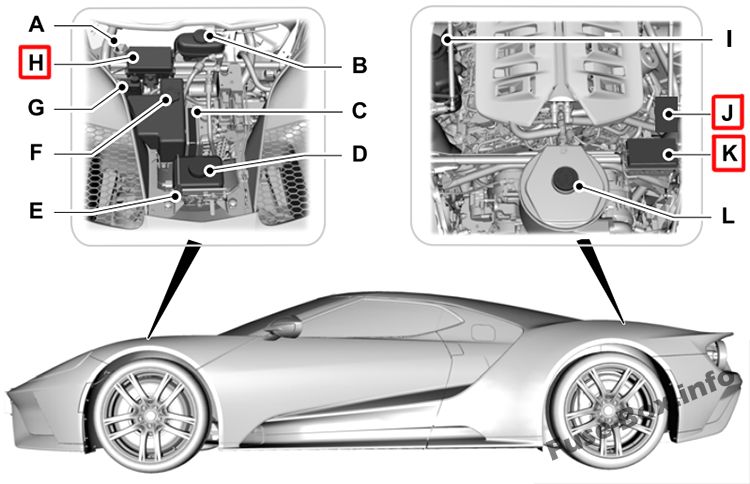

Подкапотный отсек

Подкапотный отсек H - Передняя распределительная коробка питания
K — Задний распределитель питания 1
J — Задний распределительный щит 2 (при наличии)

Схемы блока предохранителей

2017, 2018

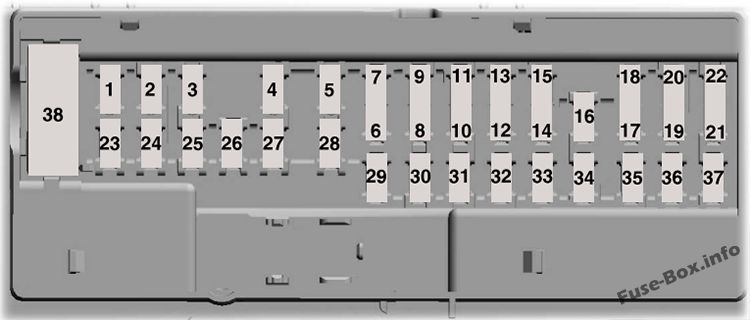

Пассажирский салон

Блок предохранителей в салоне (2017, 2018)

№	Номинал, Ампер	Защищенные компоненты
1	—	Не используется.
2	7.5A	Не использовался (запасной).
3	20A	Реле разблокировки водителя. Двойное реле блокировки.
4	5A	Не использовался (запасной).
5	20A	Не использовался (запасной).
6	10A	Не использовался (запасной).
7	10A	Не использовался (запасной).
8	10A	Не использовался (запасной).
9	10A	Выключатель тормоза (BOO).
10	5A	Кнопочный пусковой переключатель.
11	5A	Правая и левая наружные дверные замки и ручки.
12	7.5A	Модуль радиочастотного приемопередатчика (RTM).
13	7.5A	Логика блока управления на рулевой колонке. Логика интеллектуального разъема канала передачи данных. Приборный щиток.
14	10A	Модуль расширенного режима питания (EPM).
15	10A	Питание интеллектуального разъема канала передачи данных (SDLC).
16	15 A	Реле открытия багажника.
17	5A	Комбинированный сенсорный модуль.
18	5A	Блок управления телематики (TCU) - Модем.
19	7.5A	Не использовался (запасной).
20	7.5A	Регуляторы передних амортизаторов.
21	5A	Модуль индикатора переключения передач (HUD). Датчик температуры салона.
22	5A	Модуль расширенного режима питания.
23	10A	Подсветка переключателя правого стеклоподъемника. Подсветка выключателя замка правой двери. Подсветка выключателя замка левой двери. Переключатель зеркал/стеклоподъемников с электроприводом (электропривод). Правый смарт стеклоподъемник (логика). Левый умный мотор стеклоподъемника (логика).
24	20A	Реле центрального замка. Реле центральной разблокировки.
25	30A	Левый умный моторчик стеклоподъемника.
26	30A	Правый умный стеклоподъемник.
27	30A	Не использовался (запасной).
28	20A	Электронная блокировка рулевой колонки (питание реле).
29	30A	Не использовался (запасной).
30	30A	Не использовался (запасной).
31	15A	Не использовался (запасной).
32	10A	СИНХР. Переключатель включения/выключения звука. Модуль переключения передач (GSM). Питание ЭБУ ОВКВ.
33	20A	Модуль управления аудиосистемой (ACM).
34	30A	Реле запуска-пуска (R12).
35	5A	Датчик угла поворота рулевого колеса (SSAM).
36	15A	Силовая установка.
37	20A	Распределительная коробка аккумулятора (BJB) F60, F62, F64, F66, F65.
38	—	Не используется.

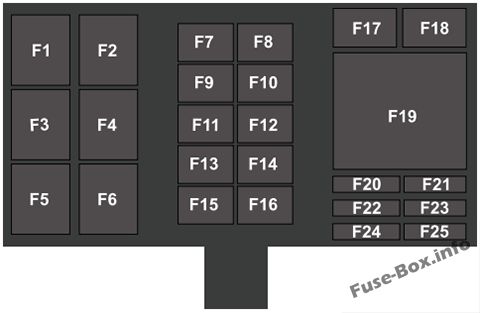

Передний распределительный щит

Передний распределительный щит (2017, 2018)

№	Номинал, Ампер	Защищенные компоненты
1	—	Реле модуля динамики автомобиля.
2	—	Реле вентилятора радиатора 1.
3	—	Реле вентилятора HVAC.
4	—	Реле дворников.
5	—	Реле вентилятора радиатора 2.
6	—	Реле звукового сигнала.
7	50A	Модуль управления кузовом.
8	—	Шунт.
9	40A	Вакуумный насос.
10	25 A	Щетка стеклоочистителя.
11	40A	Вентилятор радиатора 2.
12	50A	Модуль управления кузовом.
13	60A	Модуль управления кузовом.
14	40A	Вентилятор радиатора 1.
15	40A	Вентилятор ОВКВ.
16	40A	Антиблокировочная тормозная система.
17	40A	Антиблокировочная тормозная система.
18	30A	Модуль управления кузовом.
19	—	Реле вакуумного насоса.
20	5A	Модуль динамики автомобиля.
21	20A	Левая фара.
22	5A	Антиблокировочная тормозная система.
23	20A	Рог.
24	20A	Электронная дверная система.
25	20A	Правая фара.

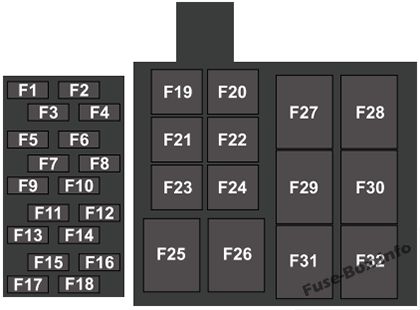

Задний распределитель питания 1

Задний распределитель питания 1 (2017, 2018)

№	Номинал, Ампер	Защищенные компоненты
1	15A	Мощность автомобиля 3.
2	5A	Массовый расход воздуха.
3	10A	Модуль управления двигателем.
4	5A	Модуль управления трансмиссией.
5	20A	Мощность автомобиля 1.
6	5A	Держите живую силу.
7	—	Не используется.
8	5A	Задняя видеокамера.
9	—	Не используется.
10	10A	Смысл генератора.
11	10A	Кондиционер.
12	10A	Демпфер.
13	15A	Мощность автомобиля 4.
14	—	Не используется.
15	5A	Звуковой оповещатель с резервным аккумулятором.
16	5A	Модуль управления двигателем. Запустить/запустить.
17	20A	Мощность автомобиля 2.
18	15A	Инжектор.
19	30A	Топливный насос 1.
20	30A	Топливный насос 2.
21	30A	Вентилятор модуля управления коробкой передач.
22	30A	Стартер.
23	30A	Вентилятор охладителя наддувочного воздуха.
24	—	Шунт.
25	—	Реле вентилятора охладителя наддувочного воздуха.
26	—	Реле вентилятора блока управления коробкой передач (2017).
27	—	Реле топливного насоса 1.
28	—	Реле сцепления переменного тока.
29	—	Реле стартера.
30	—	Реле впрыска топлива.
31	—	Реле топливного насоса 2.
32	—	Реле блока управления двигателем.

Задний распределительный щит 2 (2018)

№	Номинал, Ампер	Защищенные компоненты
1	—	Реле вентилятора охладителя трансмиссионного масла.
2	—	Реле вентилятора масляного радиатора двигателя.
3	—	Реле вентилятора охладителя жидкости сцепления коробки передач.
4	—	Не используется.
5	—	Не используется.
6	—	Не используется.
7	20A	Вентилятор маслоохладителя двигателя.
8	30A	Вентилятор охладителя жидкости сцепления коробки передач.
9	20A	Вентилятор охладителя трансмиссионной жидкости.
10	—	Не используется.
