Предохранители и реле Ford KA (1997-2007)
Схемы относятся к указанным годам и вариантам Ford KA (1997-2007). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Ford.
Расположение предохранителей Ford KA (1997-2007 гг.)
Предохранитель прикуривателя (розетки) в Ford KA Это предохранитель №5 в блоке предохранителей панели приборов.
Оглавление

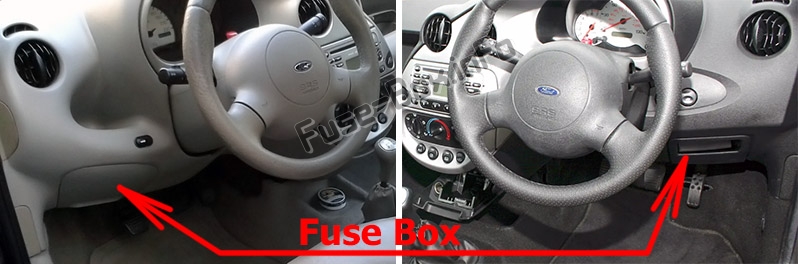

Расположение блока предохранителей
Расположение блока предохранителей
Блок предохранителей находится за крышкой под панелью приборов.

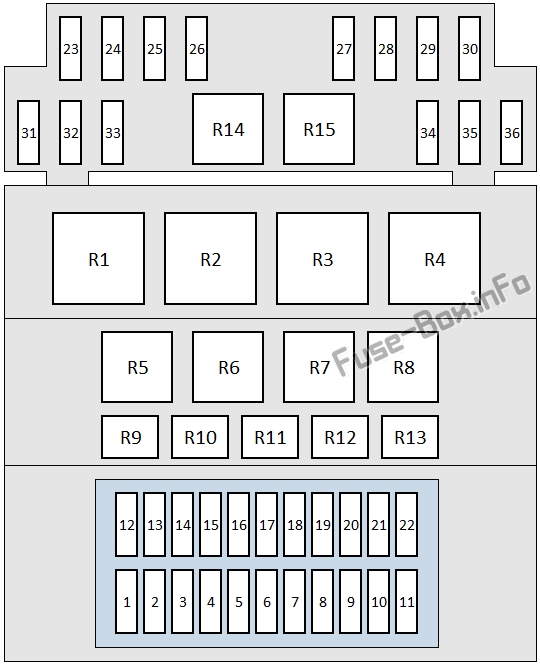

Схема блока предохранителей
Схема блока предохранителей
| № | Amp | Цепи защищены |
|---|---|---|
| 1 | 20A | Обогрев заднего стекла, центральный замок, обогрев наружных зеркал |
| 2 | 10A | Освещение салона, освещение приборной панели, часы, радио, разъем канала передачи данных, кондиционер |
| 3 | 30A | Модуль АБС |
| 4 | 3A | Блок управления двигателем, главное реле |
| 5 | 15А | Зажигалка |
| 6 | 10A | Габаритные огни левые, подсветка приборной панели, световой сигнал звукового сигнала |
| 7 | 10A | Габаритные огни правая сторона, задние фонари |
| 8 | 10A | Ближний свет левая сторона |
| 9 | 10A | Ближний свет правая сторона |
| 10 | 10A | Левая сторона дальнего света, индикатор дальнего света |
| 11 | 10A | Дальний свет правая сторона |
| 12 | 30A | Двигатель вентилятора отопителя, двигатель рециркуляции |
| 13 | 15А | Управление освещением (фары, противотуманные фары), стоп-сигнал, фонарь заднего хода |
| 14 | 30A | Электрические стеклоподъемники |
| 15 | 20A | Управление освещением (фары, противотуманные фары) |
| 16 | 15А или 20А | Двигатель стеклоочистителя, двигатель насоса омывателя, противоугонная система |
| 17 | 7,5 А или 15 А | Кондиционер, реле зажигания, комбинация приборов, центральный замок, освещение входа (15А); Реле зажигания, комбинация приборов, реле топливного насоса, электронная система управления двигателем (7,5 А) |
| 18 | 10A | Модуль подушки безопасности |
| 19 | 25A | Топливный насос, трансформатор зажигания |
| 20 | 15А | Электронное управление двигателем, модуль ABS, реле вентилятора охлаждения двигателя |
| 21 | 10А или 20А | Задний противотуманный фонарь (10А); Электродвигатель заднего стеклоочистителя, фонарь заднего хода, кондиционер, водяной клапан отопителя (20А) |
| 22 | 10A | Поворотники |
| 23 | 20A | Сигнализация, гудок |
| 24 | 40A | Замок зажигания |
| 25 | 30A | ABS |
| 26 | 3A | Генератор (с 2003 г.) |
| 27 | 10A | Противоугонная система, реле открывания задней двери |
| 28 | 10A | Зеркала с электроприводом |
| 29 | 10A | Задние противотуманные фары |
| 30 | 10A | Блок управления двигателем |
| 31 | - | Не используется |
| 32 | 15А | Люк на крыше |
| 33 | 15А | Противоугонная система (с 2003 г.) |
| 34 | 30A | Электродвигатель вентилятора (без кондиционера) |
| 35 | 10A | Противоугонная система, приборная панель, люк на крыше |
| 36 | 3A | ABS |
| Реле | ||
| R1 | Электродвигатель вентилятора (без кондиционера) №1 | |
| R2 | Стеклоочиститель (переключение режимов) | |
| R3 | Освещение салона (с центральным замком) | |
| R4 | Противотуманные огни | |
| R5 | Зажигание | |
| R6 | Задний обогреватель | |
| R7 | Реле пускового выключателя | |
| R8 | Предупреждающий зуммер фар | |
| R9 | Фары (ближний свет) | |
| R10 | Фары (дальний свет) | |
| R11 | Система управления двигателем | |
| R12 | Топливный насос | |
| R13 | A/C | |
| R14 | Прерыватель противоугонной системы, левый (с центральным замком) | |
| R15 | Прерыватель противоугонной системы правый (с центральным замком) |
