Предохранители и реле Ford KA (2008-2014)
Схемы относятся к указанным годам и вариантам Ford KA (2008-2014). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Ford.
Расположение предохранителей Ford KA 2008-2014
Оглавление
Блок предохранителей в салоне

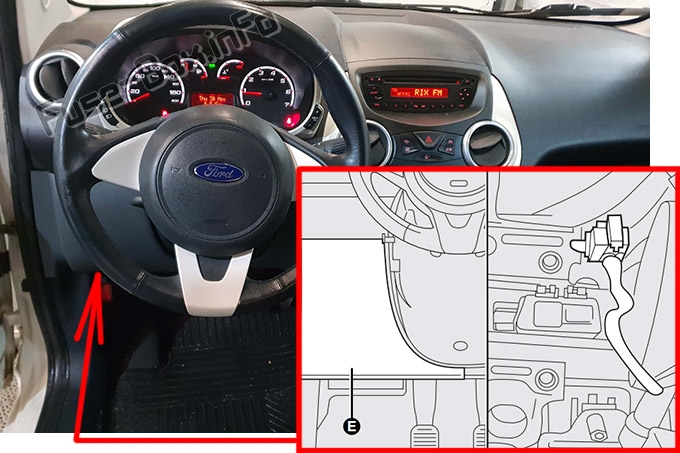

Расположение блока предохранителей
Автомобили с левым рулем: Для доступа к предохранителям необходимо снять запрессованную крышку «Е». Предохранитель на 5 А для обогрева наружных зеркал заднего вида находится в районе диагностического разъема. Блок управления присутствует в нижней части, помимо педалей.

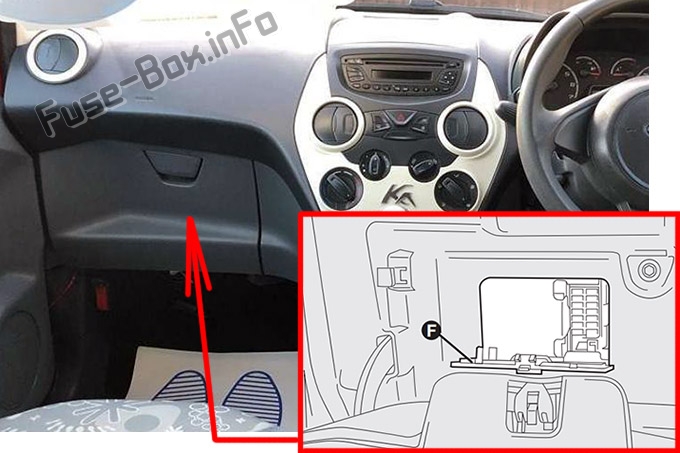

Автомобили с правым рулем: Этот блок предохранителей находится за крышкой «F» в перчаточном ящике.

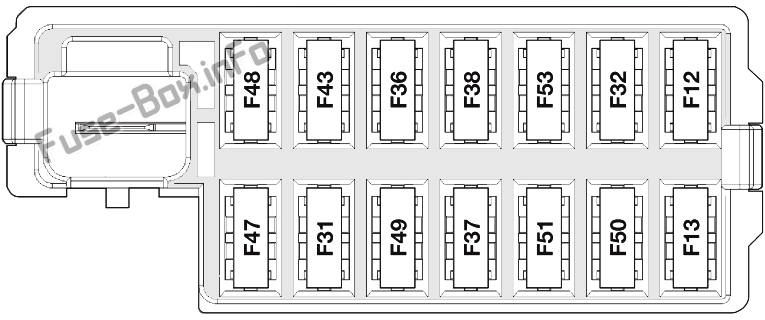

Схема блока предохранителей
| № | Amp | Описание |
|---|---|---|
| F12 | 7.5A | Блок питания правого ближнего света |
| F13 | 7.5A | Питание блока управления левой фарой ближнего света и корректора фар |
| F31 | 5A | Катушки дистанционного переключателя на блоке предохранителей в моторном отсеке (INT/A) |
| F32 | 7.5A | Передние и задние плафоны, освещение багажника и габаритные огни |
| F36 | 10A | Диагностический разъем, магнитола, климат-контроль, EOBD |
| F37 | 5A | Выключатель стоп-сигналов, узел панели приборов |
| F38 | 20A | Центральный замок двери |
| F43 | 15A | Насос омывателя ветрового/заднего стекла |
| F47 | 20A | Электрические стеклоподъемники со стороны водителя |
| F48 | 20A | Электрические стеклоподъемники со стороны пассажира |
| F49 | 5A | Датчик парковки, выключатели подсветки, электрозеркала |
| F50 | 7.5A | Блок управления подушками безопасности |
| F51 | 7.5A | Переключатель магнитолы, схождение, климат-контроль, стоп-сигналы, сцепление |
| F53 | 5A | Узел панели приборов |
Блок предохранителей в моторном отсеке

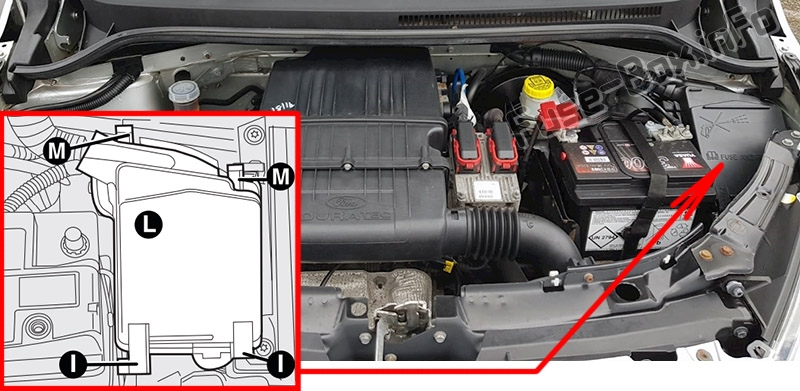

Расположение блока предохранителей
Блок предохранителей находится рядом с аккумулятором. Чтобы получить к нему доступ, нажмите устройство «I», отпустите защелки «M» и снимите крышку.
Схема блока предохранителей
| № | Amp | Описание |
|---|---|---|
| F01 | 60A | Блок управления бортовым компьютером |
| F02 | 20A | Сабвуфер, Hi-Fi аудиоусилитель |
| F03 | 20A | Замок зажигания |
| F04 | 40A | Блок управления ABS (питание насоса) |
| F05 | 70A | EPS |
| F06 | 20A | Односкоростной вентилятор охлаждения двигателя |
| F06 | 30A | Односкоростной вентилятор охлаждения двигателя, низкоскоростной вентилятор охлаждения двигателя |
| F07 | 40A | Высокоскоростной вентилятор охлаждения двигателя |
| F08 | 30A | Вентилятор системы климат-контроля |
| F09 | 15A | Прицеп / Запасной |
| F10 | 15A | Рога |
| F11 | 10A | Система управления двигателем (вторичные нагрузки) |
| F14 | 15A | Фары дальнего света |
| F15 | 15 | Подогрев сидений / электродвигатель люка в крыше |
| F16 | 7.5A | +15 Блок управления двигателем |
| F17 | 10A | Блок управления двигателем |
| F18 | 7.5A | 1,2 л Duratec: блок управления двигателем; 1,3 л Duratorq: блок управления двигателем, катушка реле |
| F19 | 7.5A | Компрессор кондиционера |
| F20 | 30A | Обогрев заднего стекла, антизапотеватель зеркал |
| F21 | 15A | Топливный насос |
| F22 | 15A | Катушка зажигания, форсунки (1,2 л Duratec) |
| F22 | 20A | Блок управления двигателем (1,3 л Duratorq) |
| F23 | 20A | Блок управления ABS (питание блока управления + соленоиды) |
| F24 | 7.5A | +15 Блок управления ABS (питание помпы), EPS, датчик рыскания |
| F30 | 15A | Противотуманные огни |
| F81 | 50A | Блок управления свечами накаливания (1,3 л Duratorq) |
| F82 | - | Запасной |
| F83 | 50A | Обогрев лобового стекла |
| F84 | - | Запасной |
| F85 | 15A | Передняя розетка (с вилкой прикуривателя или без нее) |
| F87 | 7.5A | +15 для фонарей заднего хода, дебиметра, датчика наличия воды в дизеле, катушек реле Т02, Т05, Т14 и Т19 |
