Предохранители и реле Ford KA+ (2016-2017)
Схемы относятся к указанным годам и вариантам Ford KA+ (2016-2017). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Ford.
Расположение предохранителей Ford KA Plus 2016-2017
Оглавление
Блок предохранителей в салоне
Блок предохранителей в салоне

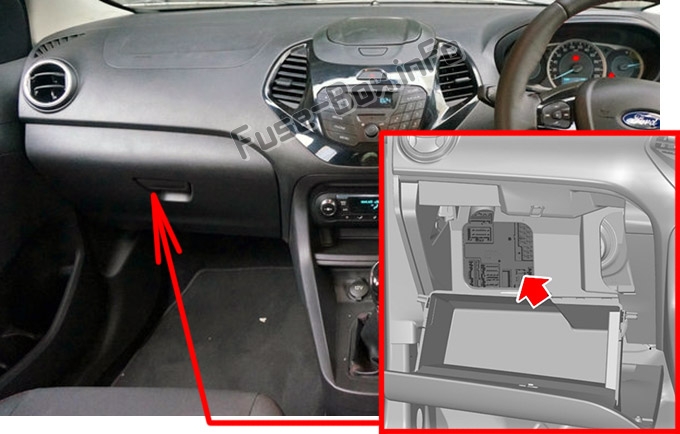

Расположение блока предохранителей
Этот блок предохранителей находится за перчаточным ящиком (откройте перчаточный ящик и высыпьте его содержимое, нажмите на боковые стороны внутрь и поверните перчаточный ящик вниз).

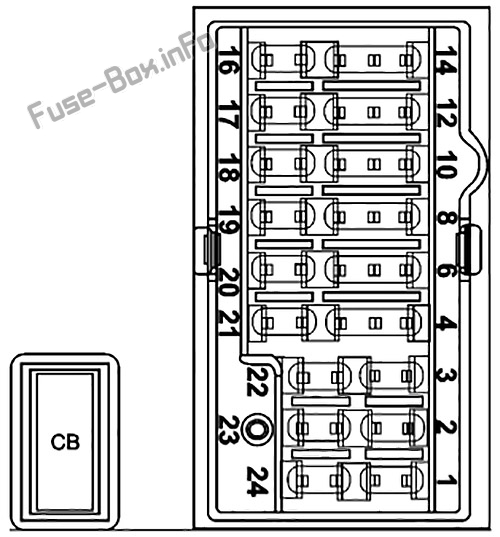

Схема блока предохранителей
| № | Amp | Описание |
|---|---|---|
| 1 | 10А | Аудиоблок (без SYNC). |
| 2 | 30А | Не используется. |
| 3 | 20А | Не используется. |
| 4 | 7,5 А | Логика стеклоподъемников (одно касание вверх/вниз). Электрозеркала. |
| 6 | 10А | Модуль климат-контроля. модуль синхронизации. Многофункциональный дисплей. Интегрированная панель управления. GPS-модуль. Зарядное устройство USB (без SYNC). |
| 8 | 7,5 А | Приборный щиток. Канал передачи данных. Модуль шлюза (с SYNC). |
| 10 | 5A | Модуль климат-контроля (без кондиционера). Датчик температуры в салоне (с EATC). Рулевое управление с электроусилителем. |
| 12 | 10А | Модуль управления подушками безопасности. Выключатель подушки безопасности пассажира. Насос омывателя лобового стекла. |
| 14 | - | Не используется. |
| 16 | 30А | Реле зажигания блока управления кузовным оборудованием. |
| 17 | 20А | Батарея питания радио. |
| 18 | 10А | Канал передачи данных. Модуль шлюза (с SYNC). |
| 19 | 10А | Выключатель зажигания. |
| 20 | - | Не используется. |
| 21 | 10А | Не используется. |
| 22 | 10А | Задний модуль помощи при парковке. |
| 23 | 20А | Реле электрозамков дверей. |
| 24 | 25А | Не используется. |
| КБ 01 | 30А | Электрические стеклоподъемники. |
Блок предохранителей в моторном отсеке
Блок предохранителей в моторном отсеке

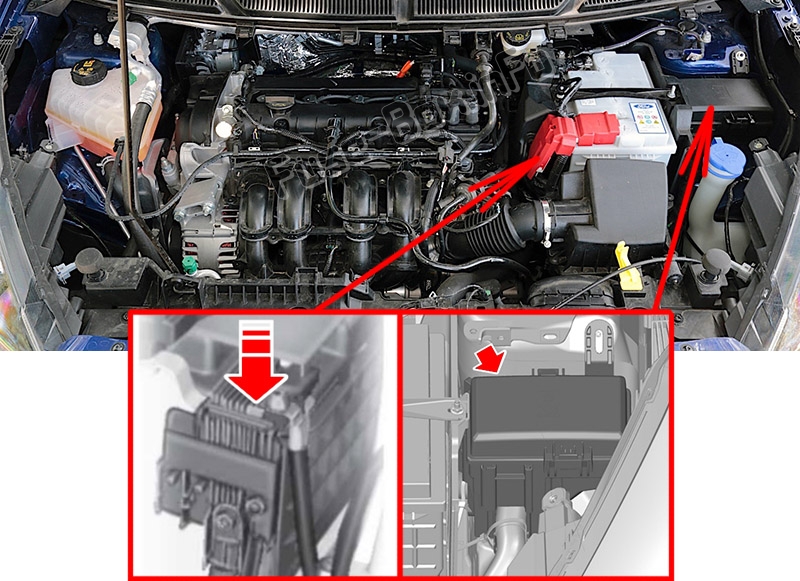

Расположение блока предохранителей
Блок предохранителей находится рядом с аккумулятором. Блок предохранителей аккумуляторной батареи крепится к положительной клемме аккумуляторной батареи.

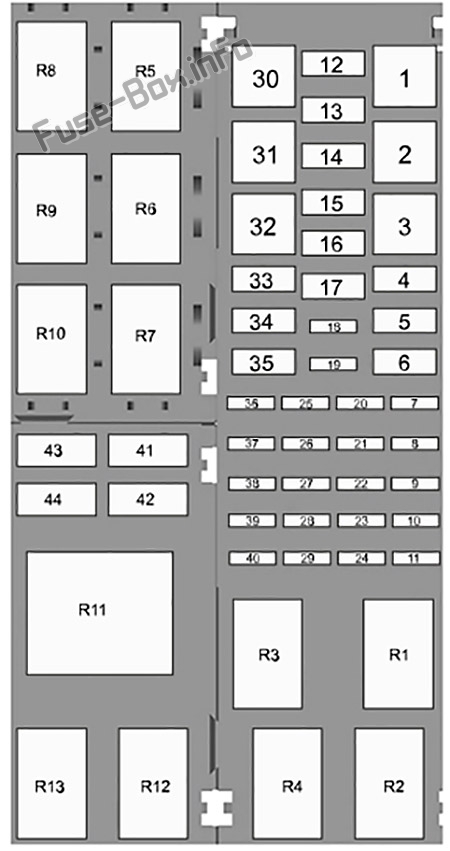

Схема блока предохранителей
| № | Amp | Описание |
|---|---|---|
| 1 | 40А | Двигатель вентилятора. |
| 2 | - | Не используется. |
| 3 | - | Не используется. |
| 4 | 30А | Автомобили четырех- и пятидверные без подогрева сидений. Автомобиль пятидверный с подогревом сидений. |
| 4 | 40А | Автомобиль четырехдверный с подогревом сидений. |
| 5 | 30А | Реле стартера. |
| 6 | - | Не используется |
| 7 | - | Не используется. |
| 8 | 5A | Катушка реле модуля управления питанием. Катушка реле бензонасоса. Катушка реле зажигания. |
| 9 | 10А | компрессор кондиционера. |
| 10 | - | Не используется. |
| 11 | - | Не используется. |
| 12 | - | Не используется. |
| 13 | - | Не используется. |
| 14 | - | Не используется. |
| 15 | - | Не используется. |
| 16 | - | Не используется. |
| 17 | 20А | Зажигалка. |
| 18 | 10А | Рог. |
| 19 | 7,5 А | Зеркала с подогревом |
| 20 | 20А | Модуль управления силовым агрегатом. |
| 21 | 20А | Датчик ХЕГО. датчик ЦМС. Продувочный клапан. Изменение фаз газораспределения. |
| 22 | 5A | Катушка реле кондиционера. Катушка реле вентилятора охлаждения. |
| 23 | 15А | Катушка зажигания. |
| 24 | - | Не используется. |
| 25 | 5A | Катушка реле дворников. |
| 26 | 5A | Обмотка реле с подсветкой. |
| 27 | 10А | Модуль антиблокировочной тормозной системы. Регулятор уровня фар. |
| 28 | 10А | Модуль управления силовым агрегатом. |
| 29 | - | Не используется. |
| 30 | - | Не используется. |
| 31 | 40А | Антиблокировочная тормозная система. |
| 32 | - | Не используется. |
| 33 | 30А | Буксировка прицепа. |
| 34 | 20А | Сиденья с подогревом. |
| 35 | 30А | Охлаждающий вентилятор |
| 36 | - | Не используется. |
| 37 | 20А | Топливный насос. Топливные форсунки. |
| 38 | 20А | Электронный модуль контроля устойчивости. |
| 39 | 10А | Переключатель тормоза. |
| 40 | 20А | Реле звукового сигнала. |
| 41 | 20А | Мотор переднего стеклоочистителя. |
| 42 | 15А | Мотор заднего дворника. |
| 43 | 10А | Рог. |
| 44 | 10А | Дневной ходовой свет. |
| Реле | ||
| R1 | Модуль управления силовым агрегатом и нагрузки. | |
| R2 | Щетка стеклоочистителя. | |
| R3 | Зажигательные нагрузки. | |
| R4 | Дневной ходовой свет. | |
| R5 | Пусковой двигатель. | |
| R6 | компрессор кондиционера. | |
| R7 | Подогреваемая подсветка. | |
| R8 | Сиденья с подогревом. | |
| R9 | Звуковой сигнал (модуль управления кузовом). | |
| R10 | Охлаждающий вентилятор. | |
| R11 | Не используется. | |
| R12 | Двигатель вентилятора. | |
| R13 | Топливный насос. |

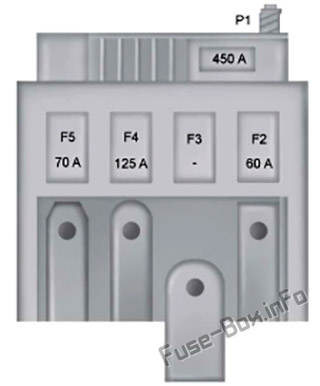

Аккумуляторные предохранители
| № | Amp | Описание |
|---|---|---|
| 1 | 450А | Пусковой двигатель. Генератор. |
| 2 | 60А | Рулевое управление с электроусилителем. |
| 3 | — | Распределительная коробка двигателя. |
| 4 | 125А | Модуль управления кузовом. |
| 5 | 70А | Не используется. |
