Предохранители и реле Ford KA+ (2018-2020…)

Схемы относятся к указанным годам и вариантам Ford KA+ (2018-2020…). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Ford.

Расположение предохранителей Ford KA Plus 2018-2020…

Расположение предохранителей Ford KA Plus 2018-2020…

Блок предохранителей в салоне

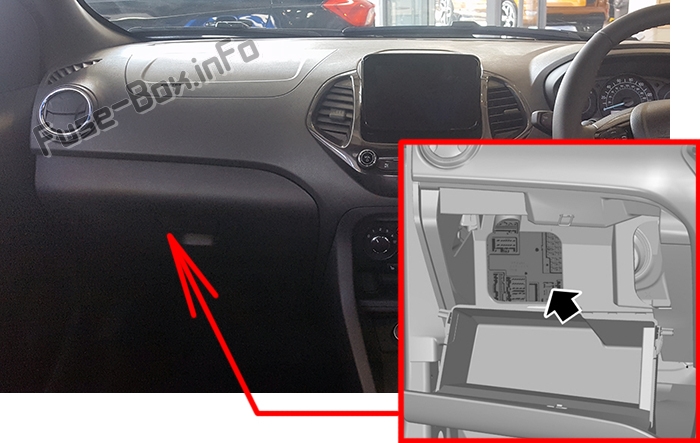

Расположение блока предохранителей

Этот блок предохранителей находится за перчаточным ящиком (откройте перчаточный ящик и высыпьте его содержимое, нажмите на боковые стороны внутрь и поверните перчаточный ящик вниз).Расположение блока предохранителей

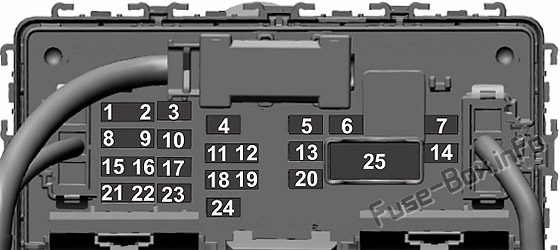

Схема блока предохранителей

Схема блока предохранителей

Назначение предохранителей в панели приборов
№Номинал, АмперСхемы защищены
15AМодуль управления удерживающими устройствами.
25AВ датчике температуры автомобиля.
310AПомощь при парковке сзади.
410AВыключатель зажигания.
Кнопочный пуск.
Авто Старт-стоп (Левый руль).
520AЦентральный замок.
610AЗеркала с электроприводом.
730AНе используется.
85AНе используется.
95AЭлектрохромное зеркало.
Индикатор отключения подушки безопасности пассажира.
1010AДиагностический разъем.
115AНе используется.
125AКомбинированный датчик движения (левый руль).
1315AНе используется.
1430AНе используется.
1515AНе используется.
1615AНе используется.
1715AСИНХРОНИЗАЦИЯ 3.
187.5AЗеркала с электроприводом.
Электрические стеклоподъемники.
197.5AНе используется.
2010AНе используется.
217.5AМодуль климат-контроля.
227.5AДиагностический соединитель кластера.
2320AРадио.
2420AДиагностический разъем.
2530AЭлектрические стеклоподъемники.

Блок предохранителей в моторном отсеке

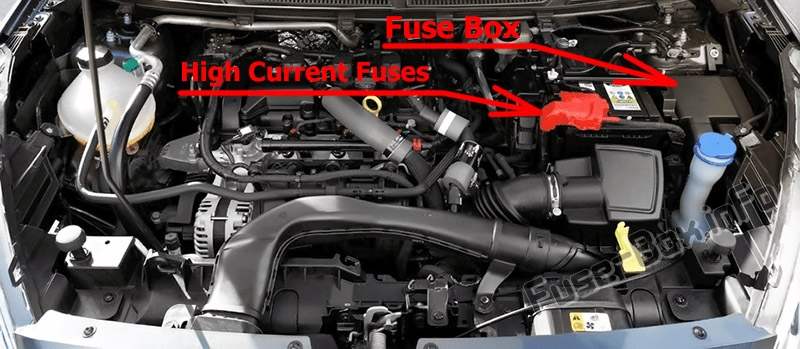

Расположение блока предохранителей

Блок предохранителей находится рядом с аккумулятором. Блок сильноточных предохранителей крепится к положительной клемме аккумуляторной батареи.Расположение блока предохранителей

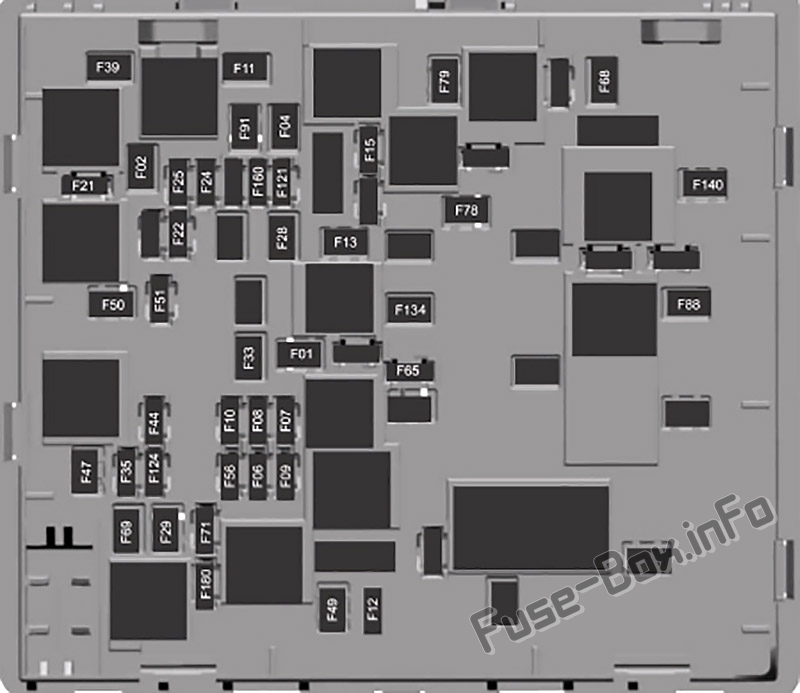

Схема блока предохранителей

Схема блока предохранителей

Назначение предохранителей в моторном отсеке
№Номинал, АмперСхемы защищены
F0140AБлок управления кузовным оборудованием — напряжение аккумуляторной батареи 2.
F0230AШина Run/Start модуля управления кузовным оборудованием.
F0420AТопливный насос.
F0620AНапряжение питания 1.
F0715AНапряжение питания 2.
F0810AНапряжение питания 3.
F0920AНапряжение питания 4.
F1010AНапряжение питания 5.
F1130AПусковой двигатель.
F1210AМуфта кондиционера.
F1340AВентилятор кондиционера.
F1510AРог.
F215AВыравнивание фар.
F225AЭлектроусилитель руля.
F2410AМодуль управления силовым агрегатом.
F257,5 АКамера заднего вида.
Сжатый природный газ.
F2830AЭлектронная программа стабилизации.
Клапан антиблокировочной тормозной системы.
F2950AЭлектронная программа стабилизации.
Насос антиблокировочной тормозной системы.
F3320AСиловая установка.
F3510AНасос омывателя.
F3930AФлисовое сиденье.
F4410AКатушка реле топливного насоса BOO/Fox или Dragon.
F4730AОхлаждающий вентилятор.
F4950AОхлаждающий вентилятор.
F5030AОбогрев заднего стекла.
F515AЗеркала с подогревом.
F5620AНапряжение питания 6.
F655AКатушка реле топливного насоса Dragon.
F6820AЭлектрический замок рулевой колонки.
F6920AМотор переднего стеклоочистителя.
F7115AМотор заднего стеклоочистителя.
F7840AОбогрев левого переднего стекла.
F7940AОбогрев заднего левого стекла.
F8820AВторой Рог.
F9140AБуксировка прицепа 2.
F12120AОтопитель Топливо Дизель.
F1245AДатчик дождя.
F13420AБуксировка прицепа 1.
F14060AСвеча накаливания.
F16010AПорт впрыска топлива.
F18010AМощность реле Силовая установка.

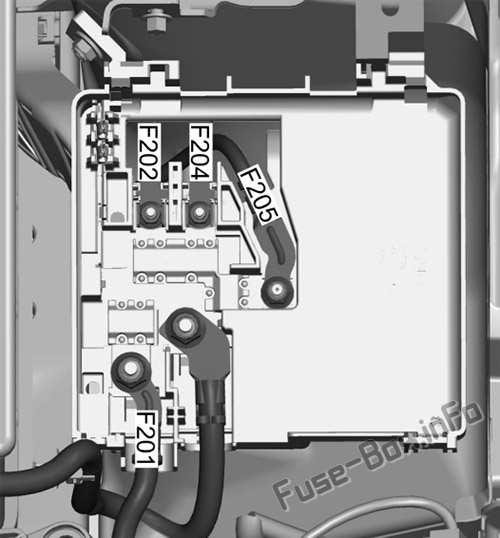

Сильноточные предохранители

Сильноточные предохранители

№Номинал, АмперСхемы защищены
F201275AГенератор.
F202125AБлок управления кузовным оборудованием — напряжение аккумуляторной батареи.
F20460AЭлектроусилитель рулевого управления.
F20570AГидравлический блок управления.
