Предохранители и реле Ford Maverick (P758, 2022-…)

Схемы относятся к указанным годам и вариантам Ford Maverick (P758, 2022-…). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Ford.

Расположение предохранителей Ford Maverick 2021-2022…

Оглавление

Блок предохранителей блока управления кузовным оборудованием

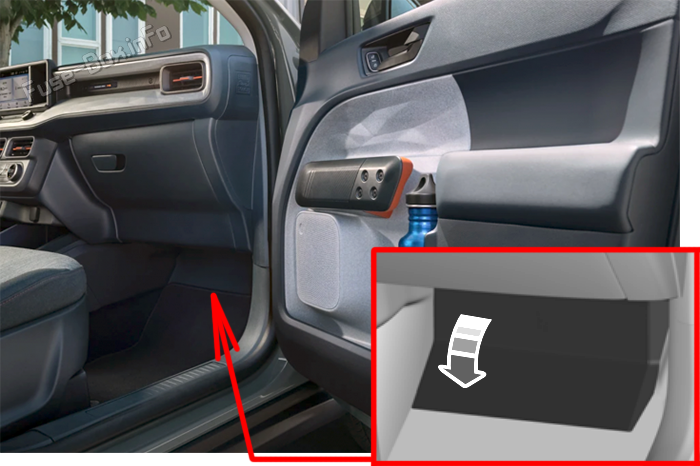

Расположение блока предохранителей

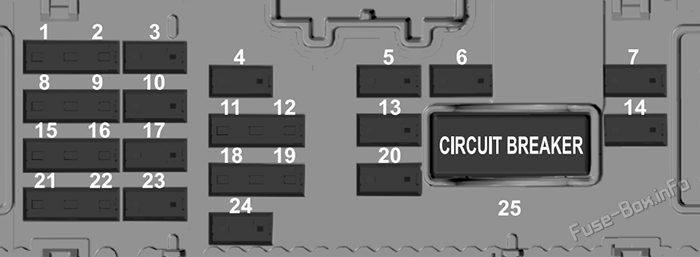

Схема блока предохранителей

Назначение предохранителей в салонном блоке предохранителей (2021-2022 гг.)

№	Рейтинг	Защищенный компонент
1	5 A	Не использовался (запасной).
2	5 A	Не использовался (запасной).
3	10 A	Внутреннее зеркало с автоматическим затемнением. Модуль обработки изображений А. Автоматическое управление дальним светом.
4	10 A	Выключатель зажигания. Кнопочный пусковой переключатель. Соленоид блокировки ключа.
5	20 A	Заблокировать/разблокировать.
6	10 A	Люк. инвертор постоянного тока. Блок переключателей двери водителя. Переключатель заднего стеклоподъемника с электроприводом.
7	30 A	Модуль пассажирской двери.
8	5 A	Модуль управления системой помощи при парковке. Выключатель тормоза прицепа (газ).
9	5 A	Не используется.
10	10 A	Расширенный силовой модуль.
11	5 A	Модуль блока управления телематики.
12	5 A	Не используется.
13	15 A	Замок водительской двери. Разблокировка водительской двери.
14	30 A	Модуль водительской двери.
15	15 A	Расширенный силовой модуль.
16	15 A	Не использовался (запасной).
17	15 A	СИНХР. Приемопередающий модуль. Интегрированная панель управления.
18	7,5 А	Модуль беспроводной зарядки аксессуаров.
19	7,5 А	Не используется.
20	10 A	Не использовался (запасной).
21	7,5 А	Климат-контроль. Модуль электронного переключения передач.
22	7,5 А	Приборный щиток. Интеллектуальный разъем канала передачи данных. Модуль управления рулевой колонкой.
23	20 A	Аудио блок.
24	20 A	Не использовался (запасной).
25	30 A	Левые передние электростеклоподъемники. Электростеклоподъемники передние правые. Левые задние электростеклоподъемники. Правый задний электростеклоподъемник.

Блок предохранителей в моторном отсеке

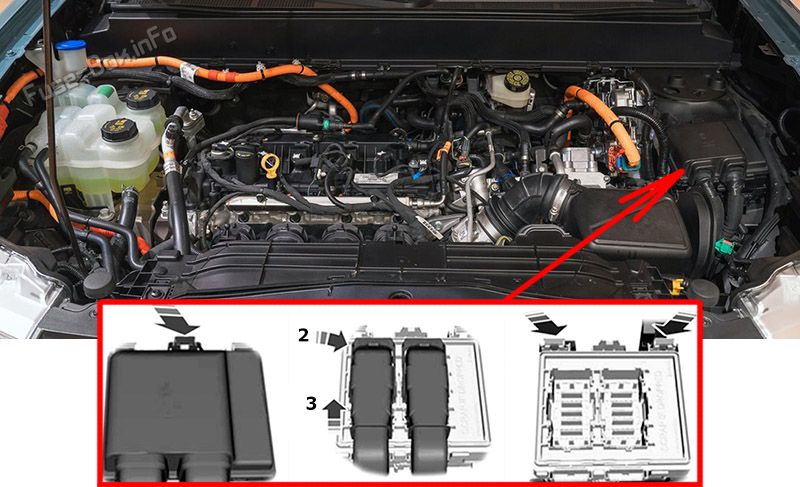

Расположение блока предохранителей

Доступ:

Потяните защелку на себя и снимите верхнюю крышку.
Потяните рычаг разъема вверх.
Потяните разъем вверх, чтобы снять его.
Потяните обе защелки на себя и снимите блок предохранителей.
Переверните блок предохранителей и откройте крышку.

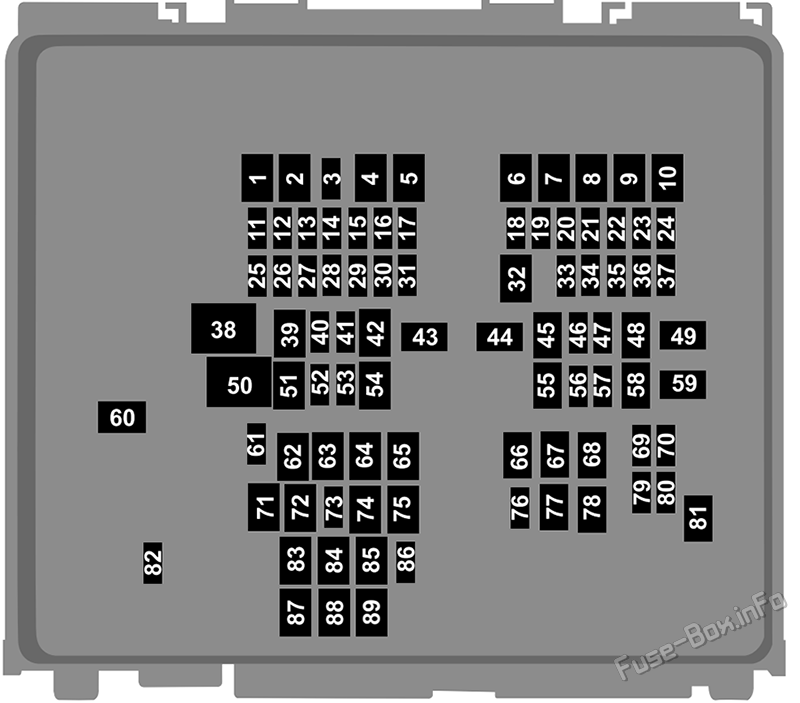

Схема блока предохранителей

Назначение предохранителей в подкапотном блоке предохранителей (2021-2022 гг.)

№	Рейтинг	Защищенный компонент
1	—	Не используется.
2	40 A	Модуль управления трансмиссией.
3	20 A	Рог.
4	40 A	Дополнительный отопитель (гибридный электромобиль).
5	—	Не используется.
6	—	Не используется.
7	60 A	Дополнительный отопитель (гибридный электромобиль).
8	—	Не используется.
9	40 A	Дополнительный отопитель (гибридный электромобиль).
10	30 A	Пусковой двигатель.
11	15 A	Модуль управления силовым агрегатом.
12	15 A	Модуль управления силовым агрегатом.
13	15 A	Модуль управления силовым агрегатом.
14	15 A	Модуль управления силовым агрегатом.
15	—	Не используется.
16	—	Не используется.
17	10 A	Компрессор кондиционера.
18	10 A	Модуль управления силовым агрегатом.
19	10 A	Модуль антиблокировочной тормозной системы.
20	10 A	Модуль управления силовым агрегатом (гибридный электромобиль).
21	5 A	Адаптивный круиз-контроль.
22	5 A	Электронный блок управления аккумуляторной батареей (гибридный электромобиль).
23	10 A	Выключатель стоп-сигнала.
24	20 A	Усилитель.
25	15 A	Парк дворников с подогревом.
26	10 A	Камера с обогревом лобового стекла.
27	—	Не используется.
28	—	Не используется.
29	—	Не используется.
30	—	Не используется.
31	—	Не используется.
32	30 A	Модуль управления кузовом.
33	15 A	Подогрев руля.
34	10 A	Передняя камера помощи при парковке. Камера переднего обзора. Камера заднего вида. Информационная система слепых зон.
35	—	Не используется.
36	5 A	Электронный усилитель руля.
37	20 A	Стояночные фонари для прицепа.
38	40 A	Двигатель вентилятора.
39	—	Не используется.
40	30 A	Тормозной контроллер вторичного рынка.
41	20 A	Усилитель.
42	30 A	Водительское сиденье с электроприводом.
43	50 A	Электрический водяной насос (гибридный электромобиль).
44	40 A	Модуль буксировки прицепа.
45	—	Не используется.
46	—	Не используется.
47	20 A	Сиденья с подогревом.
48	30 A	Зарядка аккумуляторной батареи модуля освещения прицепа.
49	60 A	Насос управления антиблокировочной системой тормозов.
50	60 A	Охлаждающий вентилятор.
51	30 A	Люк.
52	5 A	Модуль управления силовым агрегатом (гибридный электромобиль).
53	—	Не используется.
54	—	Не используется.
55	—	Не используется.
56	5 A	DC/DC преобразователь (гибридный электромобиль).
57	10 A	Разъем канала передачи данных.
58	30 A	Модуль сиденья с климат-контролем.
59	40 A	Модуль управления кузовом.
60	25 A	Сдвижное заднее стекло с электроприводом.
61	—	Не используется.
62	—	Не используется.
63	—	Не используется.
64	—	Не используется.
65	—	Не используется.
66	—	Не используется.
67	—	Не используется.
68	—	Не используется.
69	10 A	Фонари заднего хода прицепа.
70	15 A	Портовые топливные форсунки.
71	20 A	Задняя часть разъема питания консоли.
72	20 A	Точка питания для медиаконтейнера.
73	5 A	Зарядное устройство USB — напольная консоль — сзади.
74	—	Не используется.
75	30 A	Мотор стеклоочистителя.
76	10 A	Наружное зеркало с подогревом.
77	40 A	Антиблокировочные тормозные краны.
78	—	Не используется.
79	25 A	Модуль усиленного наружного освещения с левой стороны.
80	25 A	Модуль усиленного наружного освещения с правой стороны.
81	20 A	Топливный насос.
82	—	Не используется.
83	40 A	Вспомогательный распределительный блок питания (гибридный электромобиль).
84	20 A	Точка питания коробки для пикапа.
85	60 A	Силовой инвертор.
86	—	Не используется.
87	—	Не используется.
88	—	Не используется.
89	—	Не используется.
