Предохранители и реле Ford Mondeo (Mk4, 2007-2010)
Схемы относятся к указанным годам и вариантам Ford Mondeo (Mk4, 2007-2010). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Ford.
Расположение предохранителей Форд Мондео 2007-2010 гг.
Предохранители прикуривателя (розетки) в Ford Mondeo: #F7 (прикуриватель) в блоке предохранителей панели приборов и #FA6 (вспомогательная розетка) в заднем блоке предохранителей.
Оглавление
Расположение блока предохранителей
Расположение блока предохранителей
Пассажирский отсек

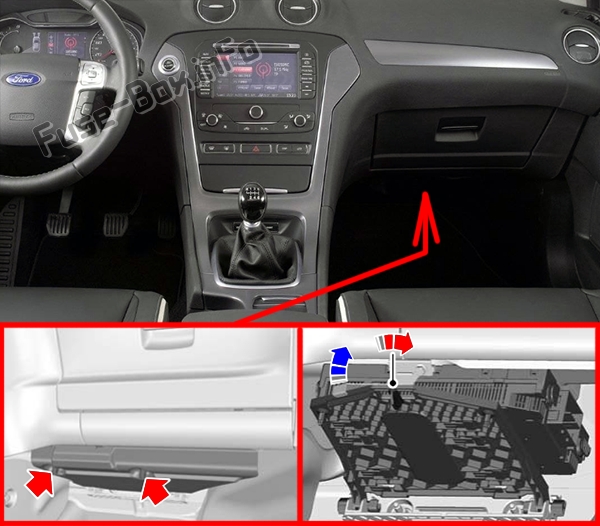

Этот блок предохранителей расположен под перчаточным ящиком.
Для доступа: ослабьте винты, поверните ручку на 90 градусов и освободите блок предохранителей от удерживающей скобы, опустите блок предохранителей и потяните его на себя.

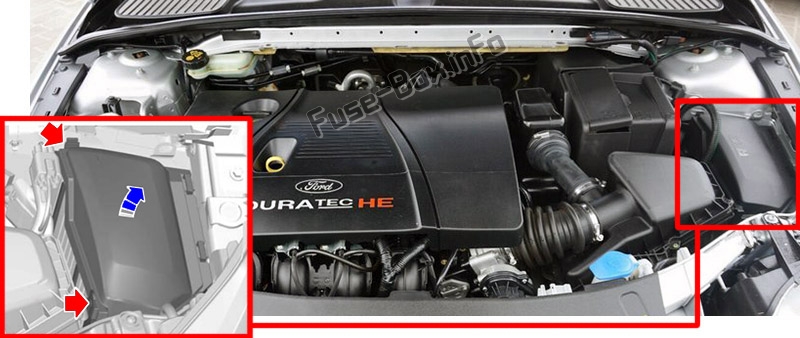

Моторного отсека
Багажное отделение
4-дверный и 5-дверный

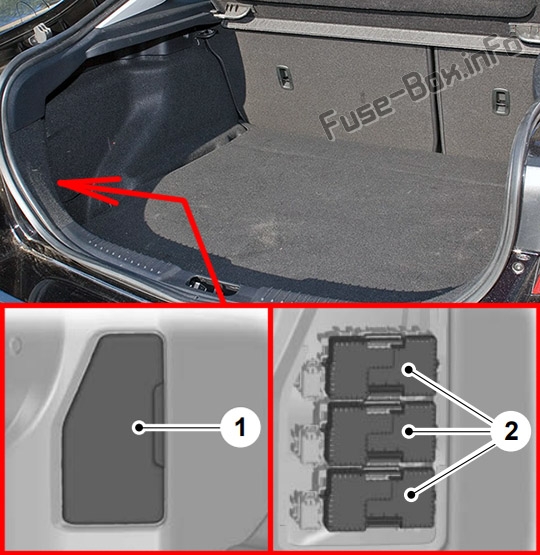

Снимите крышку с левой стороны багажника.
фургон

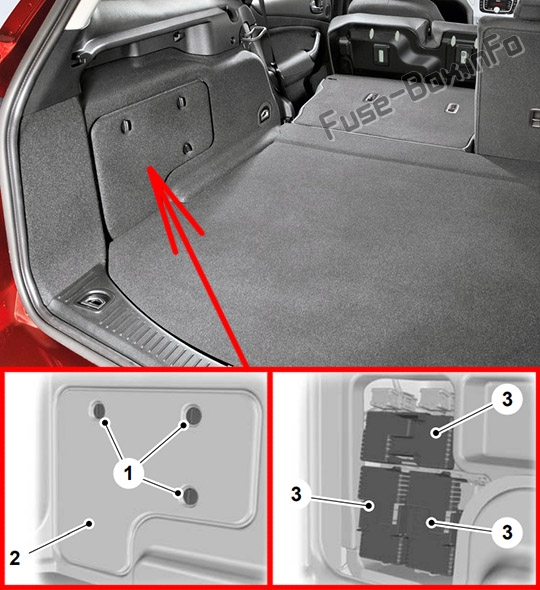

Освободите защелки и снимите крышку с левой стороны багажного отделения.
Схемы блока предохранителей
Схемы блока предохранителей

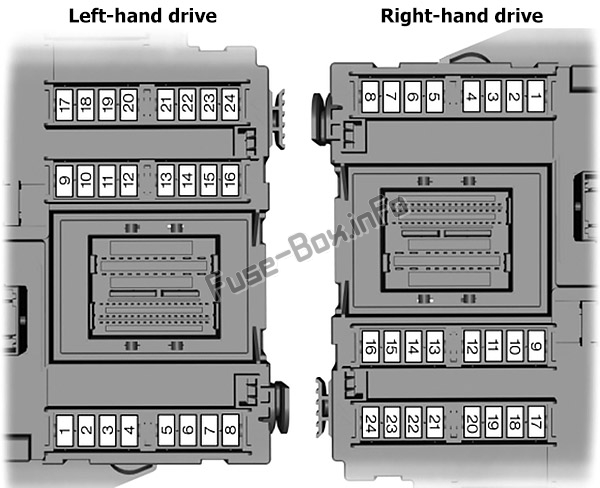

Блок предохранителей в салоне
| № | Amp | Описание |
|---|---|---|
| F1 | 7,5 А | Модуль рулевого колеса |
| F2 | 5A | Кластер |
| F3 | 10А | Внутренние светильники |
| F4 | 5A | Иммобилайзер двигателя |
| F5 | 7,5 А | Адаптивный круиз-контроль (ACC) |
| F6 | 5A | Датчик дождя |
| F7 | 20А | Зажигалка |
| F8 | 10А | подача разблокировки лючка топливного бака |
| F9 | 15А | Омыватели ветрового стекла - задние |
| F10 | 15А | Омыватели ветрового стекла - передние |
| F11 | 10А | Подача разблокировки багажного отделения |
| F12 | 10А | Питание замка лючка бензобака |
| F13 | 20А | Топливный насос |
| F13 | 7,5 А | Топливный насос (2,2 л Duratorq-TDCi Stage V) |
| F14 | 5A | Дистанционный частотный приемник, датчик движения в салоне |
| F15 | 5A | Замок зажигания |
| F16 | 5A | Звуковой сигнал резервного аккумулятора (сигнализация), OBD II (диагностика бортового компьютера) |
| F17 | 5A | Вибропривод рулевого колеса |
| F18 | 10А | Питание SRS (подушка безопасности) |
| F19 | 7,5 А | ABS, датчик скорости рыскания (ESP), электрический стояночный тормоз (EPB), питание педали акселератора |
| F20 | 7,5 А | Электронная подача, электронный предохранитель, зеркало с автоматическим затемнением, предупреждение о выходе из полосы движения |
| F21 | 15А | Радиоснабжение |
| F22 | 5A | Выключатель стоп-сигнала |
| F23 | 20А | Люк на крыше |
| F24 | 5A | Питание модуля климат-контроля и блока рулевой колонки |

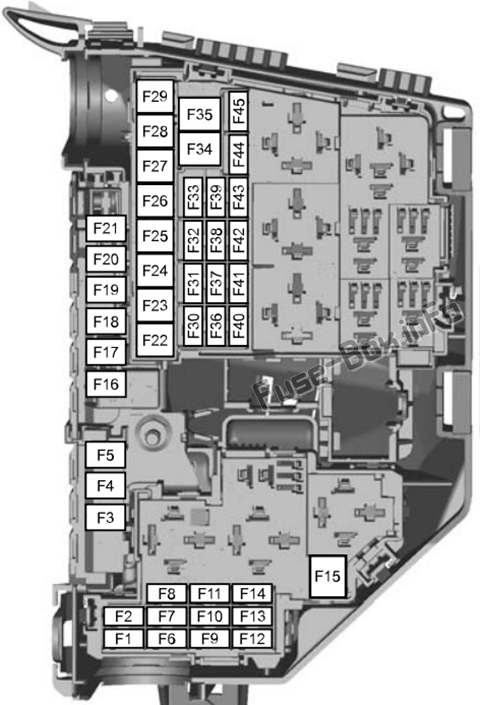

Блок предохранителей в моторном отсеке
| № | Amp | Описание |
|---|---|---|
| F1 | 10А | Модуль управления коробкой передач (AWF21) |
| F1 | 15А | Модуль управления коробкой передач (MPS6) |
| F2 | 5A | Контроль свечей накаливания (дизельные двигатели) |
| F2 | 5A | Контроль свечей накаливания испарителя (2,0 л Duratorq-TDCi Stage V и 2,2 л Duratorq-TDCi Stage V) |
| F3 | 70A | Вентилятор охлаждения двигателя — сдвоенный вентилятор (2,3 л Duratec-HE и 2,2 л Duratorq-TDCi с автоматической коробкой передач) |
| F3 | 80A | Рулевое управление с электрогидравлическим усилителем (EHPAS) (1,6 л Duratec-16V Ti-VCT Stage V, 1,6 л EcoBoost SCTi, 2,0 л EcoBoost SCTi, 1,6 л Duratorq-TDCi Stage V и 2,0 л Duratorq-TDCi Stage V) |
| F4 | 60А | Свечи накаливания |
| F5 | 60А | Вентилятор охлаждения двигателя (1,6 л Duratorq-TDCi, 2,0 л Duratorq-TDCi, 2,0 л Duratorq-TDCi Stage V, 2,2 л Duratorq-TDCi с ручным управлением, 1,6 л Duratec-16V Ti-VCT Stage V, 2,0 л Duratec-HE, 2,3 л Duratec-HE, 2,0 л EcoBoost SCTi) |
| F5 | 70А | Вентилятор охлаждения двигателя — сдвоенный вентилятор (1,6 л EcoBoost SCTi) |
| F6 | 7,5 А | Датчик HEGO (1,6 л Duratorq-TDCi) |
| F6 | 10А | Датчики HEGO 1, датчик CMS, кислородный датчик (управление двигателем) |
| F6 | 20А | Свеча накаливания испарителя (2,0 л Duratorq-TDCi Stage V, 2,2 л Duratorq-TDCi Stage V) |
| F7 | 5A | Катушки реле |
| F8 | 10А | Модуль управления силовым агрегатом, блок дозирования топлива, датчик MAF, клапан регулировки давления в топливной рампе (управление двигателем). |
| F8 | 20А | Модуль управления силовым агрегатом (2,0 л EcoBoost SCTi и 2,0 л Duratorq-TDCi Stage V) |
| F8 | 15А | Модуль управления силовым агрегатом (1,6 л EcoBoost SCTi, 1,6 л Duratorq-TDCi и 2,2 л Duratorq-TDCi Stage V) |
| F9 | 10А | Датчик массового расхода воздуха, топливные форсунки, регулируемый впускной клапан, регулируемый выпускной клапан, катушки зажигания (управление двигателем). |
| F9 | 5A | Испаритель топливного насоса (2,0 л Duratorq-TDCi Stage V) |
| F9 | 7,5 А | Датчик массового расхода воздуха, перепускной клапан EGR, испаритель топливного насоса (2,2 л Duratorq-TDCi Stage V) (управление двигателем) |
| F9 | 7,5 А | Клапан дегазации, датчик TMAF, активная заслонка решетки радиатора, перепускной клапан, катушка реле, дополнительный запуск, водяной насос (1,6 л EcoBoost SCTi). |
| F10 | 10А | Модуль управления двигателем (2,0 л Duratorq-TDCi, 1,6 л Duratec-16V Ti-VCT Stage V) |
| F10 | 7,5 А | Дополнительный ход, водяной насос (1,6 л EcoBoost SCTi) |
| F11 | 10А | Клапан PCV, клапан VCV, датчик воды в топливе, звуковой клапан продувки, вихревой регулирующий клапан, регулируемый впускной клапан, клапан рециркуляции отработавших газов, масляный регулирующий клапан IVVT (управление двигателем). Датчик T.MAF, регулируемый выпускной клапан, активная заслонка решетки радиатора, клапан продувки адсорбера, клапан управления турбонаддувом, перепускной клапан (управление двигателем). |
| F11 | 10А | Клапан управления турбонаддувом, датчик массового расхода воздуха, активная заслонка решетки радиатора, клапан рециркуляции отработавших газов, клапан VCV (1,6 л Duratorq-TDCi) |
| F11 | 5A | Датчик массового расхода воздуха, датчик воды в топливе, активная заслонка решетки радиатора, впускной дозирующий клапан (2,0 л Duratorq-TDCi Stage V). |
| F11 | 7,5 А | Давление в топливной рампе, дозатор топлива, испаритель топливного насоса, активная заслонка решетки радиатора (2,2 л Duratorq-TDCi Stage V) |
| F11 | 10А | Клапан управления турбонаддувом, клапан изменения фаз впуска, клапан изменения фаз выпуска, клапан продувки адсорбера, электрический перепускной клапан (1,6 л EcoBoost SCTi). |
| F12 | 15А | Катушки зажигания (1,6 л EcoBoost SCTi и 2,0 л EcoBoost SCTi) |
| F12 | 10А | Катушка на вилке; Клапан продувки адсорбера, реле давления гидроусилителя руля (управление двигателем) |
| F12 | 10А | Дроссель рециркуляции отработавших газов, регулируемый турбонаддув (2,0 л Duratorq-TDCi) |
| F12 | 5A | Катушки реле (2,0 л Duratorq-TDCi Stage V, 2,2 л Duratorq-TDCi Stage V и 1,6 л Duratorq-TDCi) |
| F13 | 15А | Кондиционирование воздуха |
| F14 | 15А | Подогреватель дизельного фильтра (2,0 л Duratorq-TDCi, 2,0 л Duratorq-TDCi Stage V и 1,6 л Duratorq-TDCi) |
| F14 | 10А | Датчик HEGO (2,2 л Duratorq-TDCi Stage V) |
| F15 | 40А | Реле стартера |
| F16 | 80А | Дополнительный дизельный обогреватель (PTC) |
| F17 | 60А | Питание центрального блока предохранителей A |
| F18 | 60А | Питание центрального блока предохранителей B |
| F19 | 60А | Питание заднего блока предохранителей C |
| F20 | 60A | Питание заднего блока предохранителей D |
| F21 | 30А | VQM/не VQM: Кластер/Аудио/AC/FLR |
| F22 | 30А | Модуль стеклоочистителя |
| F23 | 30А | Обогрев заднего стекла |
| F24 | 30А | Омыватель фар |
| F25 | 30А | Клапаны АБС |
| F26 | 40А | насос АБС |
| F27 | 25А | Топливный обогреватель |
| F28 | 40А | Вентилятор отопителя |
| F29 | – | Не используется |
| Ф30 | 5A | подача АБС 30 |
| F31 | 15А | Рог |
| F32 | 5A | Топливный обогреватель - дистанционное управление |
| F33 | 5A | Модуль переключателя освещения, катушки блока предохранителей в моторном отсеке |
| F34 | 40А | Обогрев лобового стекла (левая сторона) |
| Ф35 | 40А | Обогрев лобового стекла (правая сторона) |
| Ф36 | 15А | Задний дворник 15 подача |
| F37 | 7,5 А | Обогрев форсунок переднего омывателя/FLR + FSM KL15 |
| F38 | 10А | Подача PCM/TCM/EHPAS 15 |
| F39 | 15А | Адаптивная система переднего освещения (AFS) |
| F40 | 5A | Модуль корректора фар / AFS |
| F41 | 20А | Приборная доска |
| F42 | 5A | IP-адрес кластера |
| F43 | 15А | Модуль аудио/BVC/модуль DAB |
| F44 | 5A | Автоматический кондиционер / Ручной кондиционер |
| F45 | 5A | FLR (старт-стоп) |

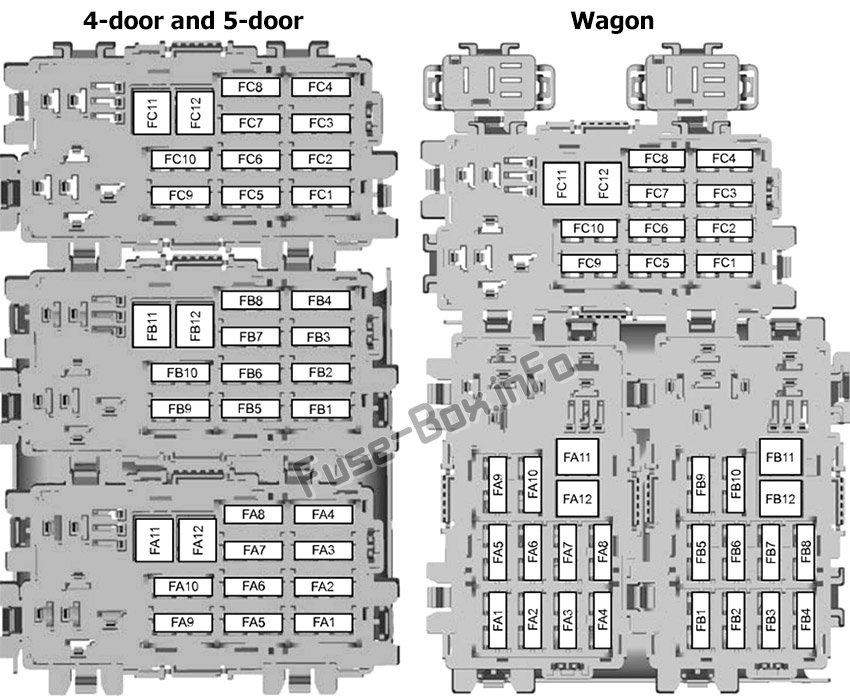

Блок предохранителей в багажном отделении
| № | Amp | Описание |
|---|---|---|
| ФА1 | 25А | Дверной модуль (левый передний) (окно вверх/вниз, центральный замок, электрическое складывание зеркал, обогрев зеркал) |
| ФА2 | 25А | Дверной модуль (правый передний) (окно вверх/вниз, центральный замок, электрическое складывание зеркал, обогрев зеркал) |
| ФА3 | 25А | Дверной модуль (левый задний) (окно вверх/вниз) |
| ФА4 | 25А | Дверной модуль (правый задний) (окно вверх/вниз) |
| ФА5 | 10А | Задний замок (без модулей задней двери) |
| ФА6 | 15А | Вспомогательная розетка |
| ФА7 | 5A | Катушки реле |
| ФА8 | 20А | Автомобильный модуль без ключа |
| ФА9 | 5A | Катушки реле VQM (старт-стоп) |
| ФА10 | - | Не используется |
| FA11 | 20А | Аксессуары, модуль прицепа |
| FA12 | 30А | Сиденье водителя с электроприводом |
| FB1 | - | Не используется |
| ФБ2 | 15А | Подвесной модуль |
| FB3 | 15А | Сиденье водителя с подогревом |
| FB4 | 15А | Сиденье переднего пассажира с подогревом |
| FB5 | 15А | Левое заднее сиденье с подогревом |
| FB6 | - | Не используется |
| ФБ7 | 15А | Правое заднее сиденье с подогревом |
| FB8 | 5A | Помощь при парковке, BLIS |
| ФБ9 | 30А | Сиденье переднего пассажира с электроприводом |
| ФБ10 | 10А | Звуковой сигнал противоугонной сигнализации |
| ФБ11 | – | Не используется |
| ФБ12 | – | Не используется |
| ФК1 | - | Не используется |
| ФК2 | - | Не используется |
| ФК3 | - | Не используется |
| ФК4 | - | Не используется |
| ФК5 | 20А | Автомобиль без ключа |
| ФК6 | - | Не используется |
| ФК7 | 5A | Функциональный модуль памяти сиденья |
| ФК8 | 7,5 А | Развлекательная программа для пассажиров задних сидений/CD-чейнджер |
| ФК9 | 20А | Аудиоусилитель |
| ФК10 | 10А | аудиосистема сони |
| ФК11 | – | Не используется |
| ФК12 | – | Не используется |
