Предохранители и реле Ford Mondeo (Mk4, 2010-2014)
Схемы относятся к указанным годам и вариантам Ford Mondeo (Mk4, 2010-2014). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Ford.
Расположение предохранителей Форд Мондео 2010-2014
Предохранители прикуривателя (розетки) в Ford Mondeo Это предохранитель F7 (прикуриватель) в блоке предохранителей панели приборов и предохранитель FA6 (дополнительная розетка) в заднем блоке предохранителей.
Оглавление
Блок предохранителей в салоне
Блок предохранителей в салоне

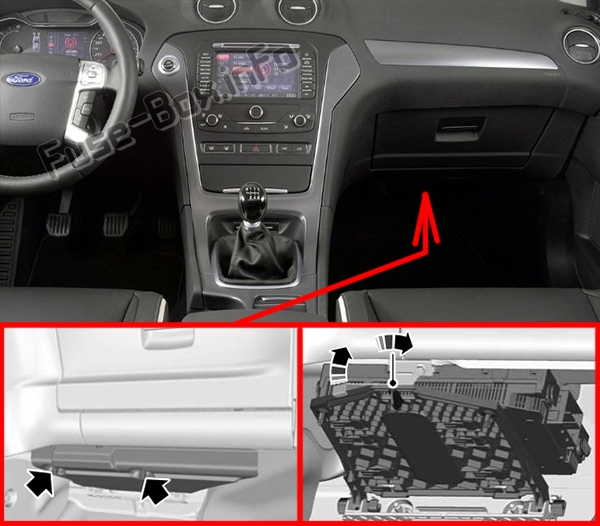

Расположение блока предохранителей
Он расположен под перчаточным ящиком.
Для доступа: Ослабьте винты, поверните ручку на 90 градусов и освободите блок предохранителей от удерживающей скобы, опустите блок предохранителей и потяните его на себя.

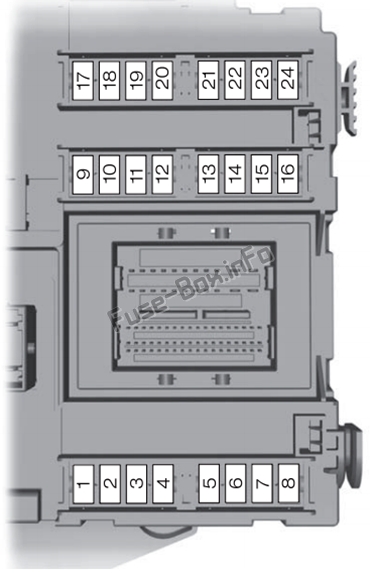

Схема блока предохранителей
| № | Ампер рейтинг | Цепи защищены |
|---|---|---|
| F1 | 7.5 | Модуль рулевого колеса |
| F2 | 5 | Приборный щиток |
| F3 | 10 | Внутренние светильники |
| F4 | 5 | Иммобилайзер двигателя |
| F5 | 7.5 | Адаптивный круиз-контроль (ACC) |
| F6 | 5 | Датчик дождя |
| F7 | 15 | Зажигалка |
| F8 | 10 | подача разблокировки лючка топливного бака |
| F9 | 15 | Омыватели ветрового стекла - задние |
| F10 | 15 | Омыватели ветрового стекла - передние |
| F11 | 10 | Подача разблокировки багажного отделения |
| F12 | 10 | Питание замка лючка бензобака |
| F13 | 20 | Топливный насос |
| F14 | 5 | Дистанционный частотный приемник, датчик движения в салоне |
| F15 | 5 | Замок зажигания |
| F16 | 5 | Звуковой сигнал резервного аккумулятора (сигнализация), OBD II (диагностика бортового компьютера) |
| F17 | 5 | Вибропривод рулевого колеса |
| F18 | 10 | Питание SRS (подушка безопасности) |
| F19 | 7.5 | ABS, датчик скорости рыскания (ESP), электрический стояночный тормоз (EPB), питание педали акселератора |
| F20 | 7.5 | Электронная подача, электронный предохранитель, зеркало с автоматическим затемнением, предупреждение о выходе из полосы движения |
| F21 | 15 | Аудиосистема (включая голосовое управление) |
| F22 | 5 | Выключатель стоп-сигнала |
| F23 | 20 | Люк на крыше |
| F24 | 5 | Блок рулевой колонки, модуль климат-контроля |
Блок предохранителей в моторном отсеке
Блок предохранителей в моторном отсеке

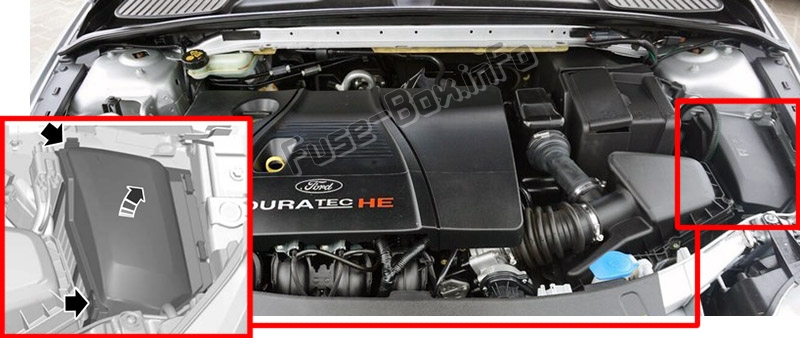

Расположение блока предохранителей

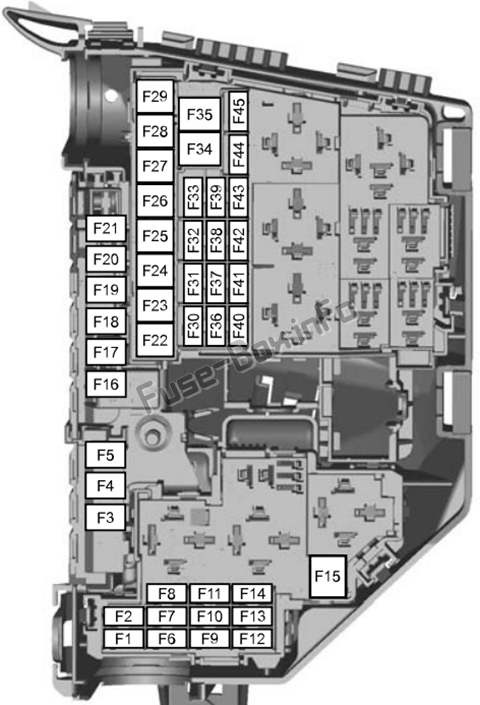

Схема блока предохранителей
| № | Ампер рейтинг | Цепи защищены |
|---|---|---|
| F1 | 10 | Модуль управления коробкой передач (AWF21) |
| F1 | 15 | Модуль управления коробкой передач (MPS6) |
| F2 | 5 | Контроль свечей накаливания (дизельные двигатели) |
| F2 | 5 | Контроль свечей накаливания испарителя (2,0 л Duratorq-TDCi Stage V) |
| F3 | 70 | Вентилятор охлаждения двигателя — сдвоенный вентилятор (2,3 л Duratec-FIE) |
| F3 | 80 | Рулевое управление с электрогидравлическим усилителем (EHPAS) (2,0 л Duratorq-TDCi) |
| F4 | 60 | Свечи накаливания |
| F5 | 60 | Вентилятор охлаждения двигателя |
| F6 | 10 | Датчики HEGO 1 (управление двигателем), система изменения фаз газораспределения (управление двигателем), датчик CMS, датчик кислорода |
| F6 | 20 | Свеча накаливания испарителя |
| F7 | 5 | Катушки реле |
| F8 | 10 | Модуль управления силовым агрегатом |
| F8 | 20 | Модуль управления силовым агрегатом (2,0 л Duratorq-TDCi Stage V) |
| F9 | 10 | Датчик массового расхода воздуха, вихревой регулирующий клапан, топливные форсунки, нагреватель PTC CCV, регулируемый впускной клапан, регулируемый выпускной клапан (управление двигателем) |
| F9 | 5 | Испаритель топливного насоса (2,0 л Duratorq-TDCi Stage V) |
| F10 | 10 | Модуль управления двигателем |
| F11 | 10 | Клапан PCV, клапан VCV, датчик воды в топливе, звуковой клапан продувки, вихревой регулирующий клапан, регулируемый впускной клапан, клапан рециркуляции отработавших газов, клапан управления маслом IWT (управление двигателем) |
| F11 | 5 | Датчик массового расхода воздуха, датчик воды в топливе (2,0 л Duratorq-TDCi Stage V), активная заслонка решетки радиатора |
| F12 | 10 | Дроссель рециркуляции отработавших газов, клапан регулируемого турбонаддува, катушка на пробке; Клапан продувки адсорбера, реле давления гидроусилителя руля (управление двигателем) |
| F12 | 5 | Катушки реле (2,0 л Duratorq-TDCi Stage V) |
| F13 | 15 | Реле кондиционера |
| F14 | 15 | Подогрев дизельного фильтра (2,0 л Duratorq-TDCi Stage V) |
| F14 | 20 | Тормозной вакуумный насос |
| F14 | 10 | Датчики HEGO (2,2 л Duratorq-TDCi Stage V) |
| F15 | 40 | Реле стартера |
| F16 | 80 | Дополнительный дизельный обогреватель (PTC) |
| F17 | 60 | Питание центрального блока предохранителей A |
| F18 | 60 | Питание центрального блока предохранителей B |
| F19 | 60 | Питание заднего блока предохранителей C |
| F20 | 60 | Питание заднего блока предохранителей D |
| F21 | - | Не используется |
| F22 | 30 | Модуль стеклоочистителя |
| F23 | 30 | Обогрев заднего стекла |
| F24 | 30 | Омыватель фар |
| F25 | 30 | Клапаны АБС |
| F26 | 40 | насос АБС |
| F27 | 30 | Топливный обогреватель |
| F28 | 40 | Вентилятор отопителя |
| F29 | - | Не используется |
| F30 | - | Не используется |
| F31 | 15 | Horn |
| F32 | 5 | Топливный обогреватель - дистанционное управление |
| F33 | 5 | Модуль переключателя освещения, катушки блока предохранителей в моторном отсеке |
| F34 | 40 | Обогрев лобового стекла (левая сторона) |
| F35 | 40 | Обогрев лобового стекла (правая сторона) |
| F36 | 5 | ABS |
| F37 | 10 | Обогрев форсунок переднего омывателя |
| F38 | 5 | Адаптивный круиз-контроль (ACC) |
| F39 | 15 | Адаптивная система переднего освещения (AFS) |
| F40 | - | Не используется |
| F41 | 20 | Приборная доска |
| F42 | 10 | Модуль управления двигателем, модуль управления трансмиссией, электрогидравлический усилитель руля (EHPAS) 15 подача. |
| F43 | 5 | Коррекция фар, адаптивная система переднего освещения (AFS) |
| F44 | - | Не используется |
| F45 | 15 | Стеклоочиститель заднего стекла |
Блок предохранителей в багажнике
Блок предохранителей в багажнике

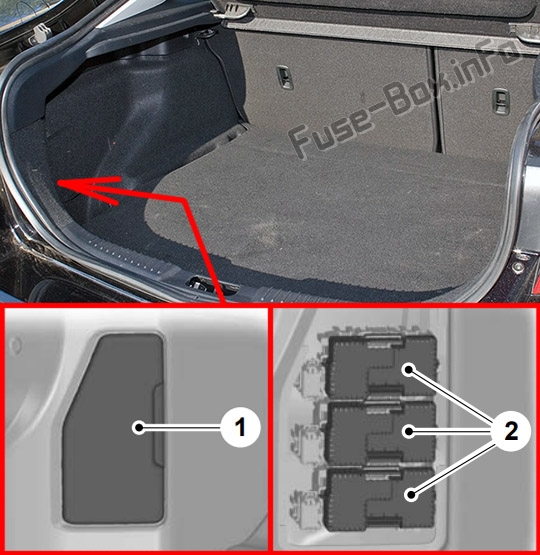

Расположение блока предохранителей
5-дверный:Снимите крышку с левой стороны багажника.
фургон: Разблокировать защелки и снять крышку с левой стороны багажного отделения.

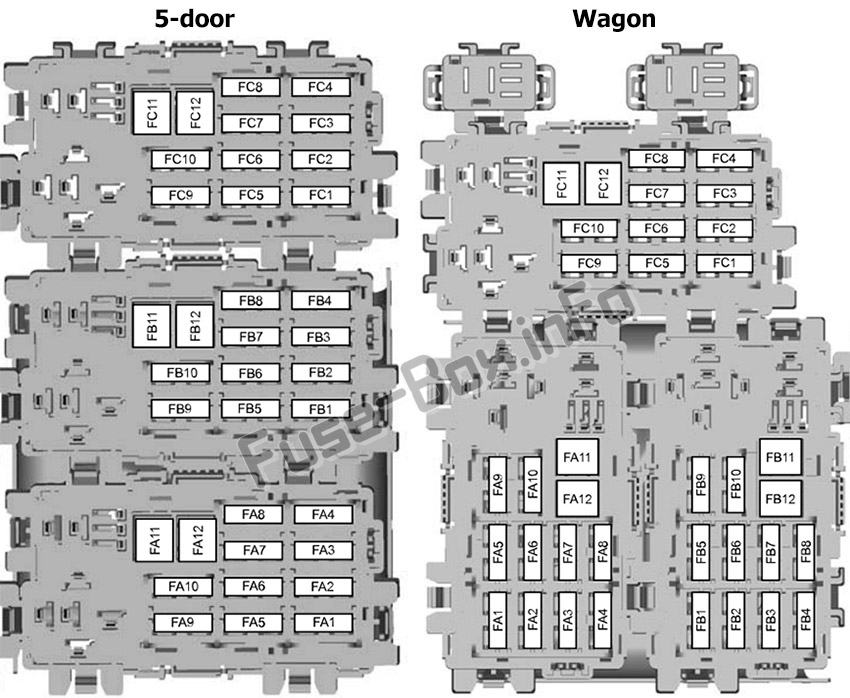

Схема блока предохранителей
| № | Ампер рейтинг | Цепи защищены |
|---|---|---|
| FA1 | 25 | Дверной модуль (левый передний) (окно вверх/вниз, центральный замок, электрическое складывание зеркал, обогрев зеркал) |
| FA2 | 25 | Дверной модуль (правый передний) (окно вверх/вниз, центральный замок, электрическое складывание зеркал, обогрев зеркал) |
| FA3 | 25 | Дверной модуль (левый задний) (окно вверх/вниз) |
| FA4 | 25 | Дверной модуль (правый задний) (окно вверх/вниз) |
| FA5 | 10 | Задний замок (без модулей задней двери) |
| FA6 | 15 | Вспомогательная розетка |
| FA7 | 5 | Катушки реле |
| FA8 | 20 | Автомобильный модуль без ключа |
| FA9 | - | Не используется |
| FA10 | 30 | Сиденье водителя с электроприводом |
| FA11 | 20 | Аксессуары, модуль прицепа |
| FA12 | - | Не используется |
| FB1 | 5 | Модуль помощи при парковке, информационная система слепых зон (BUS) |
| FB2 | 15 | Подвесной модуль |
| FB3 | 15 | Сиденье водителя с подогревом |
| FB4 | 15 | Сиденье переднего пассажира с подогревом |
| FB5 | 15 | Левое заднее сиденье с подогревом |
| FB6 | - | Не используется |
| FB7 | 15 | Правое заднее сиденье с подогревом |
| FB8 | - | Не используется |
| FB9 | 30 | Сиденье переднего пассажира с электроприводом |
| FB10 | 10 | Звуковой сигнал противоугонной сигнализации |
| FB11 | - | Не используется |
| FB12 | - | Не используется |
| FC1 | - | Не используется |
| FC2 | - | Не используется |
| FC3 | - | Не используется |
| FC4 | - | Не используется |
| FC5 | 7.5 | CD-чейнджер, развлекательная система для пассажиров задних сидений |
| FC6 | - | Не используется |
| FC7 | 5 | Функциональный модуль памяти сиденья |
| FC8 | 20 | Вход без ключа |
| FC9 | 20 | Аудиоусилитель |
| FC10 | 10 | аудиосистема сони |
| FC11 | - | Не используется |
| FC12 | - | Не используется |
