Предохранители и реле Ford Mondeo (Mk5, 2015-2019..)
Схемы относятся к указанным годам и вариантам Ford Mondeo (Mk5, 2015-2019..). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Ford.
Расположение предохранителей Форд Мондео 2015-2019…
Предохранители прикуривателя (розетки) в Ford Mondeo Это предохранители № 10 (передняя дополнительная розетка питания водителя), № 16 (дополнительная розетка консоли) и № 17 (дополнительная розетка багажника (только универсал)) в блоке предохранителей моторного отсека.
Оглавление
Панель предохранителей в салоне
Панель предохранителей в салоне
Расположение блока предохранителей

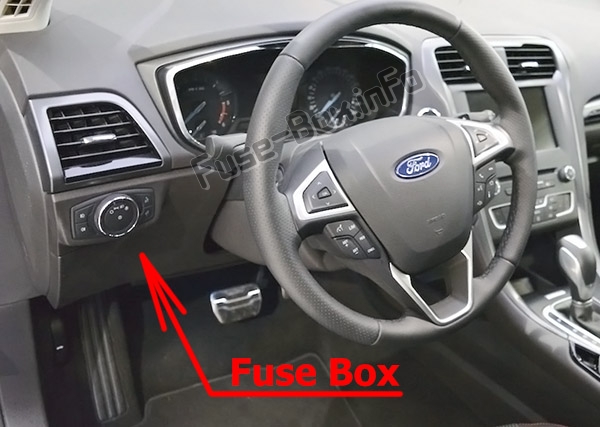

Он расположен за панелью отделки слева от рулевой колонки.

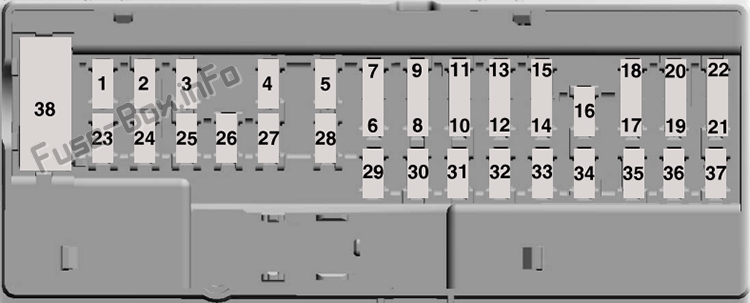

Схема блока предохранителей
| № | Номинал, Ампер | Защищенные компоненты |
|---|---|---|
| 1 | 10A | Окружающее освещение. Лампа перчаточного ящика. Лампа тщеславия. Купольная лампа. Лампа багажного отделения. |
| 2 | 7,5 А | Сиденье с памятью. Поддержка нижней части спинки водительского сиденья. Панорамный солнцезащитный козырек с электроприводом (только 5-дверный). |
| 3 | 20A | Разблокировка водительской двери. Разблокировка лючка бензобака. |
| 4 | 5A | Не использовался (запасной). |
| 5 | 20A | Не использовался (запасной). |
| 6 | 10A | Не использовался (запасной). |
| 7 | 10A | Не использовался (запасной). |
| 8 | 10A | Звуковой сигнал противоугонной сигнализации. |
| 9 | 10A | Не использовался (запасной). |
| 10 | 5A | Модуль задней двери с электроприводом. |
| 11 | 5A | Комбинированный модуль безопасности. |
| 12 | 7,5 А | Модуль интеграции переднего управления (климат и радиоуправление). |
| 13 | 7,5 А | Колонка рулевого колеса. Приборный щиток. Разъем канала передачи данных. |
| 14 | 10A | Не использовался (запасной). |
| 15 | 10A | Шлюз канала передачи данных. |
| 16 | 15A | Блокировка от детей. Открывание багажного отделения-подъемника. |
| 17 | 5A | Звуковой оповещатель с питанием от батареи. |
| 18 | 5A | Выключатель зажигания. Кнопочный выключатель зажигания. |
| 19 | 7,5 А | Индикатор отключения подушки безопасности пассажира. |
| 20 | 7,5 А | Модуль управления фарами. |
| 21 | 5A | Пассажирский термометр. Датчик влажности. |
| 22 | 5A | Не использовался (запасной). |
| 23 | 10A | Задержка вспомогательного питания. |
| 24 | 20A | Блокировать-разблокировать. |
| 25 | 30A | Окно водительской двери. Зеркало водительской двери. |
| 26 | 30A | Окно передней пассажирской двери. Зеркало передней пассажирской двери. |
| 27 | 30A | Люк. |
| 28 | 20A | Аудио усилитель. |
| 29 | 30A | Окно задней двери со стороны водителя. |
| 30 | 30A | Окно задней пассажирской двери. |
| 31 | 15 A | Не использовался (запасной). |
| 32 | 10A | Модуль глобальной системы позиционирования. Голосовое управление (SYNC). Информационно-развлекательный дисплей. Радиочастотный приемник. |
| 33 | 20A | Радио. |
| 34 | 30A | Шина пуск/пуск (предохранитель №19.20.21.22,35,36.37, автоматический выключатель). |
| 35 | 5A | Модуль управления удерживающими устройствами. |
| 36 | 15 A | Внутреннее зеркало с автоматическим затемнением. Модуль обогрева заднего сиденья. ПЗС-модуль. Система удержания полосы движения. Автоматический дальний свет. |
| 37 | 15 A | Модуль полного привода. Подогрев руля. |
| 38 | 30A | Не использовался (запасной). |
Блок предохранителей в моторном отсеке
Блок предохранителей в моторном отсеке
Расположение блока предохранителей

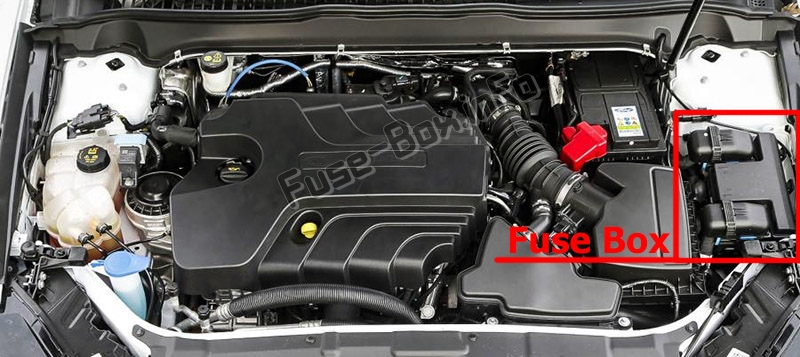

Распределительная коробка расположена в моторном отсеке.

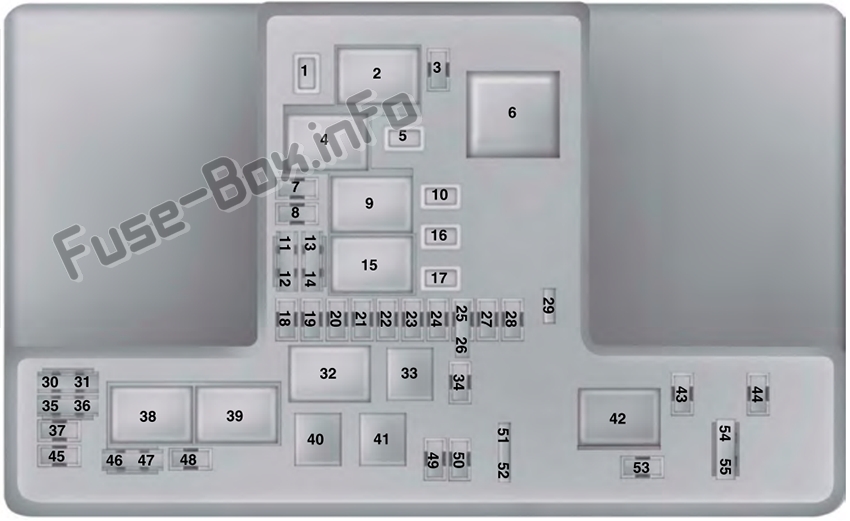

Схема блока предохранителей
| № | Номинал, Ампер | Защищенные компоненты |
|---|---|---|
| 1 | 25A | Электродвигатель правого переднего стеклоочистителя. |
| 2 | — | Реле стартера. |
| 3 | 15 A | Автодворники (датчик дождя). Задние дворники. |
| 4 | — | Реле мотора вентилятора. |
| 5 | 20A | Задняя часть вспомогательной розетки консоли. |
| 6 | — | Реле дополнительного отопителя. |
| 7 | 20 A | Модуль управления силовым агрегатом. |
| 8 | 20A | Модуль управления силовым агрегатом. |
| 9 | — | Реле модуля управления силовым агрегатом. |
| 10 | 20A | Передняя дополнительная розетка питания водителя. |
| 11 | 15 A | Модуль управления силовым агрегатом. |
| 12 | 15 A | Модуль управления силовым агрегатом. |
| 13 | 10A | Модуль управления силовым агрегатом. |
| 14 | 10A | Модуль управления силовым агрегатом. |
| 15 | — | Реле запуска-пуска. |
| 16 | 20A | Вспомогательная розетка консоли. |
| 17 | 20A | Вспомогательная силовая установка багажника (только универсал). |
| 18 | 10A | Модуль управления силовым агрегатом. |
| 19 | 10A | Усилитель руля. |
| 20 | 10A | Фары. Переключатель фар. |
| 21 | 15 A | Модуль управления трансмиссией. Трансмиссионный масляный насос. |
| 22 | 10A | Кондиционирование воздуха. |
| 23 | 15 A | Монитор слепых зон. Камера заднего вида. Адаптивный круиз-контроль. Индикатор предупреждения о столкновении. Модуль качества напряжения. Датчик качества воздуха. |
| 24 | 10A | Не использовался (запасной). |
| 25 | 10A | Антиблокировочная тормозная система. |
| 26 | 10A | Модуль управления силовым агрегатом. |
| 27 | — | Не используется. |
| 28 | 10A | Насос заднего омывателя. |
| 29 | — | Не используется. |
| 30 | — | Не используется. |
| 31 | — | Не используется. |
| 32 | — | Реле вентилятора охлаждения. |
| 33 | — | Реле кондиционера. |
| 34 | 15 A | Электрический замок рулевой колонки. |
| 35 | — | Не используется. |
| 36 | — | Не используется. |
| 37 | — | Не используется. |
| 38 | — | Реле вентилятора охлаждения. |
| 39 | — | Реле вентилятора охлаждения. |
| 40 | — | Не используется. |
| 41 | — | Реле звукового сигнала. |
| 42 | — | Реле топливного насоса. |
| 43 | — | Не используется. |
| 44 | 5A | Форсунка омывателя с подогревом. |
| 45 | — | Не используется. |
| 46 | 10A | Генератор. |
| 47 | 10A | Выключатель тормоза. |
| 48 | 20A | Рог. |
| 49 | 5A | Монитор массового расхода воздуха. |
| 49 | 20A | Элемент подогревателя топлива-Дизель. |
| 50 | 10A | Вентилятор охлаждения блока передачи мощности. |
| 51 | — | Не используется. |
| 52 | — | Не используется. |
| 53 | 10A | Сиденья с электроприводом. |
| 54 | 5A | Дистанционное управление отопителем, работающим на топливе. |
| 55 | 5A | Не использовался (запасной). |
Распределительная коробка питания — снизу
Распределительная коробка питания — снизу
Расположение блока предохранителей
В нижней части блока предохранителей расположены предохранители.

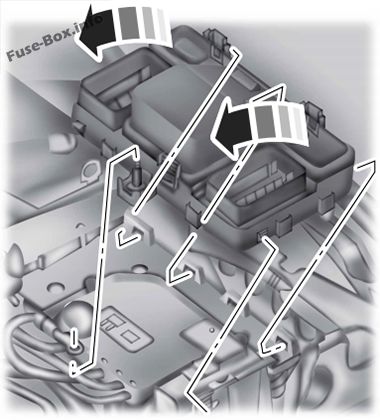

Чтобы получить доступ, сделайте следующее:
1) Освободите две защелки, расположенные по обеим сторонам блока предохранителей.
2) Поднимите внутреннюю часть блока предохранителей с держателя.
3) Переместите блок предохранителей к центру моторного отсека.
4) Поверните внешнюю сторону блока предохранителей, чтобы получить доступ к нижней стороне.

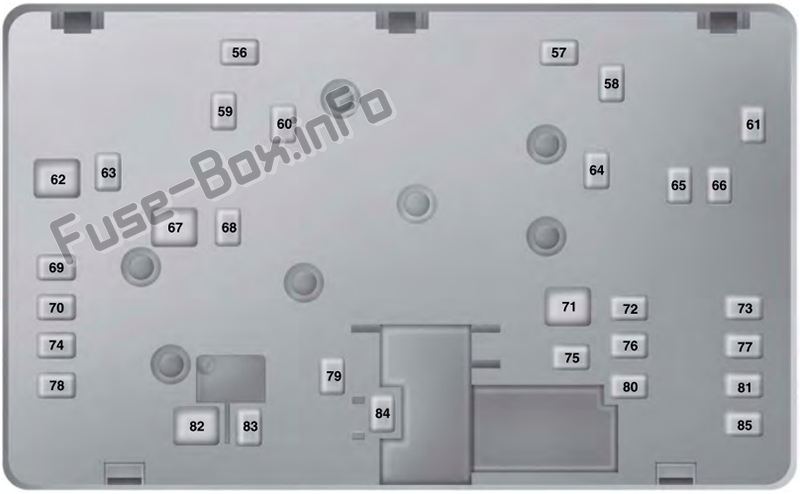

Схема блока предохранителей
| № | Номинал, Ампер | Защищенные компоненты |
|---|---|---|
| 56 | — | Не используется. |
| 57 | 20A | Дизельный испаритель. |
| 58 | 30A | Топливный насос. |
| 59 | 30А / 40А | Вентилятор охлаждения (30А). Вентилятор охлаждения (40 А — DW10F и 2,0 л GTDI AU). |
| 60 | 30А / 40А | Вентилятор охлаждения (30А). Вентилятор охлаждения (40 А — DW10F и 2,0 л GTDI AU). |
| 61 | 40A | Левый обогреваемый элемент ветрового стекла. |
| 62 | 50A | Модуль управления кузовом. |
| 63 | 25А / 30А | Вентилятор охлаждения (25А). Вентилятор охлаждения (30 А — DW10F и 2,0 л GTDI AU). |
| 64 | 30A | Дополнительный обогреватель. |
| 65 | 20A | Переднее сиденье с подогревом. |
| 66 | 40A | Обогрев правого ветрового стекла. |
| 67 | 50A | Модуль управления кузовом. |
| 68 | 40A | Обогрев заднего стекла. |
| 69 | 30A | Антиблокировочная тормозная система. |
| 70 | 30A | Пассажирское место. |
| 71 | 60A | Дополнительный обогреватель. |
| 72 | 30A | Лунная крыша. |
| 73 | 20A | Заднее сиденье с подогревом. |
| 74 | 30A | Модуль сиденья водителя. |
| 75 | 30A | Дополнительный обогреватель. |
| 76 | 20A | Трансмиссионный масляный насос. |
| 77 | 30A | Модуль сиденья с климат-контролем. |
| 78 | 40A | Модуль буксировки прицепа. |
| 79 | 40A | Двигатель вентилятора. |
| 80 | 30A | Модуль багажника с электроприводом. |
| 81 | 40A | Инвертор 220 вольт. |
| 82 | 60A | Насос антиблокировочной тормозной системы. |
| 83 | 25A | Электродвигатель правого переднего стеклоочистителя. |
| 84 | 30A | Соленоид стартера. |
| 85 | 20A | Топливный пожарный обогреватель. |
