Предохранители и реле Ford Mustang (1996-1997)
Схемы относятся к указанным годам и вариантам Ford Mustang (1996-1997). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Ford.
Расположение предохранителей Форд Мустанг 1996-1997 гг.
Предохранитель прикуривателя (розетки) в Ford Mustang является предохранитель «Прикуриватель» или «CIG ILLUM» в блоке предохранителей моторного отсека.
Оглавление
Расположение блока предохранителей
Расположение блока предохранителей

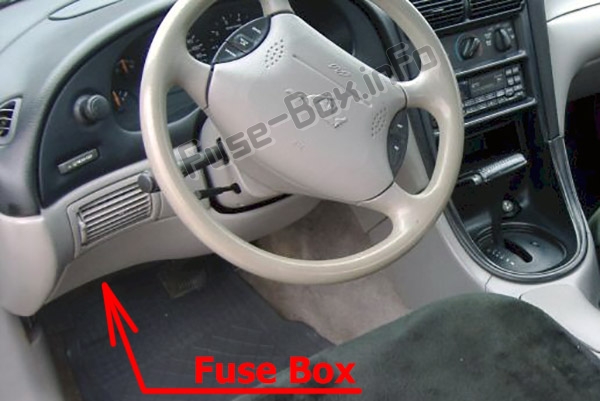

Пассажирский салон
Панель предохранителей расположена под панелью приборов со стороны водителя.

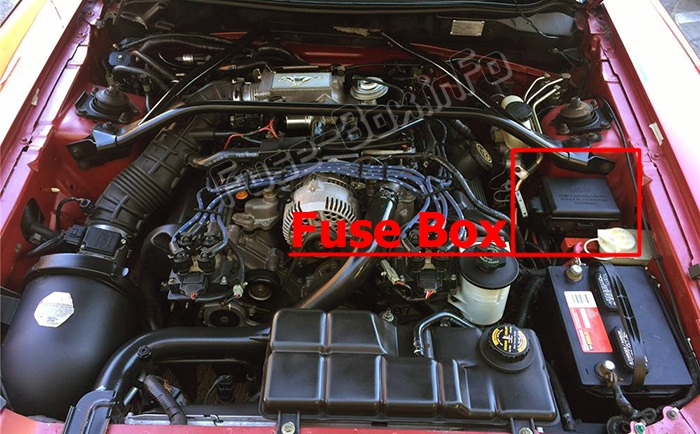

Моторного отсека
Схемы блока предохранителей
Схемы блока предохранителей
1996

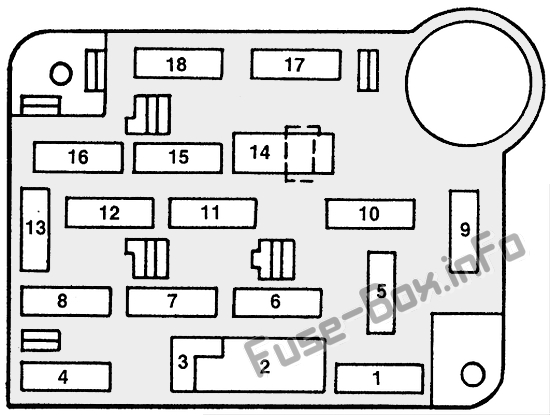

Пассажирский салон
| № | Номинал, Ампер | Описание |
|---|---|---|
| 1 | 15A | Лампы указателей поворота; фонари заднего хода; модуль подушки безопасности; модуль ДХО; Отмена овердрайва; Соленоид переключения тормозов; Обогреваемая катушка реле с подсветкой; Конв. катушка верхнего реле; Подвздошная кость, входной модуль (запорный) |
| 2 | 30A | Системы стеклоочистителей и омывателей |
| 4 | 10A | Модуль подушки безопасности (доп. питание) |
| 5 | 15A | Переключатель фар; Наружные светильники; Кластер подвздошной кости. |
| 6 | 15A | Часы (подвздошные); Усилитель контроля скорости; Катушка сцепления кондиционера; модуль РКЭ (запорный); Противоугонный модуль (отключение) |
| 7 | 10A | ABS |
| 8 | 10A | Звонок ключей в замке зажигания; вежливые лампы; Лампа моторного отсека; Лампа бардачка; электрозеркала; Радио (МСМ); Комбинация приборов (MCM); Часы; Фонарь багажника; Защита от краж (сигнал открытой двери) |
| 9 | 15A | Предупреждение об опасности; стоп-сигналы; Раствор блокировки переключения тормозов. |
| 10 | 15A | IMRC (только для Cobra) |
| 11 | 15A | Радио |
| 12 | 20А (СВ) | открытие крышки палубы; Дверные замки |
| 13 | 10A | Приборная доска; Лампы освещения; ПРНДЛ подвздошной кости.; Пепельница подвздошная. |
| 14 | 20А (СВ) | Электрические стеклоподъемники |
| 15 | 10A | Модуль низкого уровня масла; Модуль с низким уровнем охлаждающей жидкости; звуковой сигнал ремня безопасности; Блок сигнальных ламп; Кластерные датчики |
| 16 | 20A | Flash-to-pass; Противотуманные фары; Противоугонный модуль; Ближний свет; доб. лампы |
| 17 | 30A | Двигатель вентилятора кондиционера и отопителя |
| 18 | 20A | сигнальные лампы генератора; ЕЕС. мощность катушка реле |

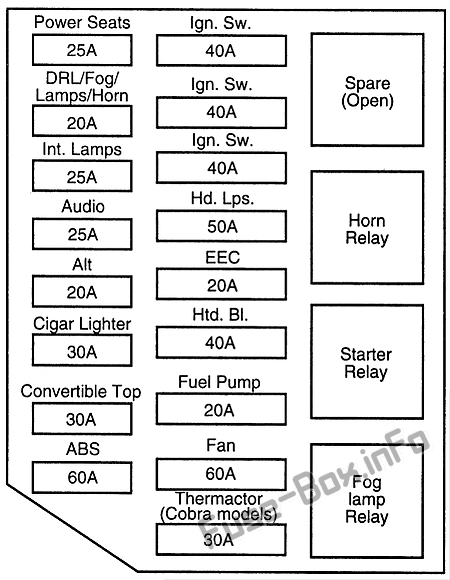

Моторного отсека
| Name | Номинал, Ампер | Описание |
|---|---|---|
| ПО IGN | 40A | Лампы указателей поворота; резервные лампы; модуль подушки безопасности; модуль ДХО; Отмена овердрайва; Соленоид переключения тормозов; Обмотка реле подсветки с подогревом; Катушка реле складного верха; Входной модуль с подсветкой (отключение); HEGO (только 4,6 л); АБС; Модуль низкого уровня масла; Модуль с низким уровнем охлаждающей жидкости; звуковой сигнал ремня безопасности; Блок сигнальных ламп; Кластерные датчики; Модуль переключения передач (только 4,6 л); сигнальные лампы генератора; катушка силового реле ЕЕС; Катушка зажигания; модуль TFI (только 4,6 л); Реле стартера |
| ПО IGN | 40A | Системы омывателя и стеклоочистителя ветрового стекла; Часы (подсветка); Усилитель контроля скорости; Катушка сцепления кондиционера; модуль РКЭ (запорный); Противоугонный модуль (отключение); Радио; Электрические стеклоподъемники |
| Htd с подсветкой | 40A | Обогрев заднего стекла |
| Топливный насос | 20A | Электрический топливный насос |
| ПО IGN | 40A | Двигатель вентилятора кондиционера и отопителя |
| Fan | 60A | Электрика, привод вентилятора |
| HD пластинки | 50A | Фары; Модуль подушки безопасности (доп. питание); Звонок ключа в замке зажигания; вежливые лампы; Лампа моторного отсека; Лампа бардачка; электрозеркала; Радио (МСМ); Комбинация приборов (MCM); Часы; Фонарь багажника; Противоугонный (сигнал открытой двери); Flash-to-pass; Ближний свет; доб. лампы; открытие крышки палубы; Дверные замки |
| EEC | 20A | мощность ЕЕС |
| ABS | 60A | Антиблокировочная система тормозов |
| Сиденья с электроприводом | 25A | Сиденья с электроприводом |
| DRL | 20A | Дневные ходовые огни |
| Междунар. Лампы | 25A | Внутренние светильники |
| АУДИО | 25A | Радиоусилитель; Усилитель сабвуфера |
| ALT | 20A | Регулятор генератора |
| Зажигалка | 30A | Зажигалка; Силовая установка |
| Складной верх | 30А (СВ) | Складной верх |
| Термактор | 30A | Термактор (модели Cobra) |
1997
Пассажирский салон
| № | Номинал, Ампер | Описание |
|---|---|---|
| 1 | 15A | Модуль диагностики подушек безопасности; Привод блокировки переключения передач; Электронный флешер; Выключатель управления обогревом заднего стекла; Дневные ходовые огни; Переключатель управления коробкой передач; Переключатель с откидным верхом; Переключатель резервной лампы; Датчик диапазона передачи (TR) |
| 2 | 30A | Интервал стеклоочистителя/омывателя (модуль и двигатель) |
| 4 | 10A | Система подушек безопасности |
| 5 | 15A | Выключатель основного света |
| 6 | 15A | усилитель контроля скорости; предупреждающий звуковой сигнал; Часы; блок управления отопителем кондиционера; модуль противоугонного контроллера; Модуль удаленного доступа без ключа |
| 7 | 10A | Антиблокировочная тормозная система |
| 8 | 10A | вежливые лампы; Радио; Зеркало с электроприводом; Удаленный вход без ключа; Часы |
| 9 | 15A | переключатель включения/выключения тормоза (BOO); датчик тормозного давления; Электронный флешер |
| 10 | 15A | Управление рабочими колесами впускного коллектора (MRC) |
| 11 | 15A | Радио |
| 12 | 20 (ЦБ) | дверные замки с электроприводом; Удаленный вход без ключа (RKE); Переключатель открывания крышки багажника |
| 13 | 10A | Подсветка приборов |
| 14 | 20 (ЦБ) | Электрические стеклоподъемники |
| 15 | 10A | Приборный щиток; Предупреждающий звонок; Диагностический модуль подушки безопасности |
| 16 | 20A | Противоугонная система; Flash-to-pass; Пассивная противоугонная система |
| 17 | 30A | Отопитель/кондиционер |
| 18 | 20A | Приборный щиток; ПАТС; Модуль реле постоянного контроля; Система зажигания |

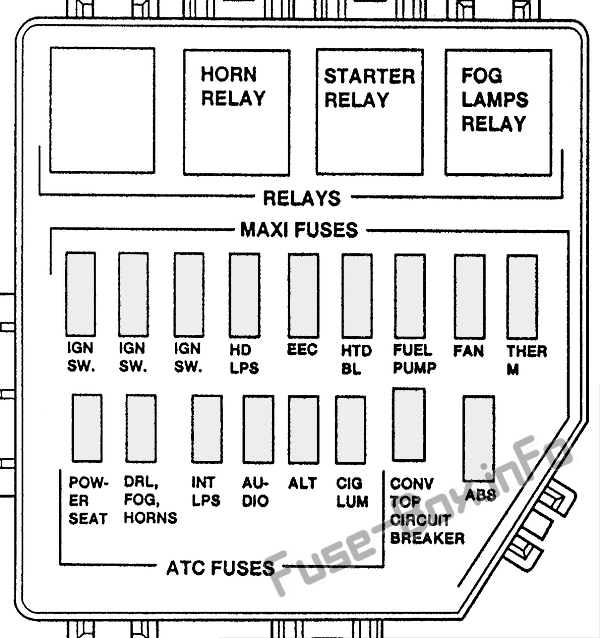

Моторного отсека
| Name | Номинал, Ампер | Описание |
|---|---|---|
| ПО IGN | 40A | выключатель зажигания; Реле стартера |
| ПО IGN | 40A | Замок зажигания |
| ПО IGN | 40A | Замок зажигания |
| HD ЛПС | 50A | Наружные светильники; Панель предохранителей I/P |
| EEC | 20A | Модуль управления силовым агрегатом; Релейный модуль постоянного контроля |
| ХТД БЛ | 40A | Обогрев заднего стекла |
| ТОПЛИВНЫЙ НАСОС | 20A | Топливный насос |
| FAN | 60A | Электродвигатель вентилятора охлаждения |
| ABS | 60A | Антиблокировочная тормозная система |
| КОНВ. ТОП | 30А (СВ) | складной верх; Поднять и опустить реле |
| CIG ILLUM | 30A | Зажигалка; Вспомогательная розетка |
| ALT | 20A | Генератор/регулятор напряжения |
| АУДИО | 25A | Радио |
| INT ЛПС | 25A | переключатель включения/выключения тормоза; Реле тормозного давления |
| ДХО, ПРОТИВОТУМАН, СИГНАЛЫ | 20A | Рога; Противотуманные фары; Дневные ходовые огни |
| СИДЕНЬЯ С ЭЛЕКТРОПРИВОДОМ | 25A | Левая сила; переключатель поясничного сидения; Сиденья с электроприводом |
| ТЕРМ | 30A | Байпас реакции на впрыск воздуха (AIRB); Реле реакции на впрыск воздуха (AIR) |
