Предохранители и реле Ford Mustang (1998-2004)
Схемы относятся к указанным годам и вариантам Ford Mustang (1998-2004). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Ford.
Расположение предохранителей Форд Мустанг 1998-2004 гг.
Предохранители прикуривателя (розетки) в Ford Mustang Это предохранитель №1 (прикуриватель) в блоке предохранителей панели приборов и предохранитель №9 (вспомогательная розетка) в блоке предохранителей моторного отсека.
Оглавление
Блок предохранителей в салоне
Блок предохранителей в салоне

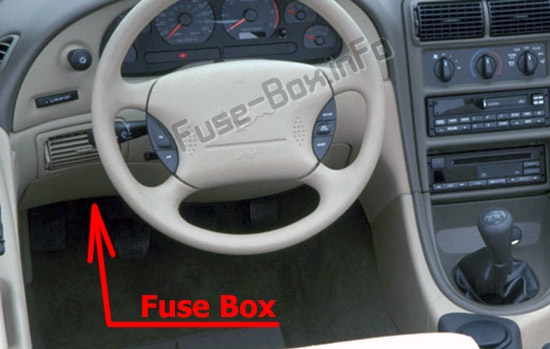

Расположение блока предохранителей
Он расположен под панелью приборов со стороны водителя.

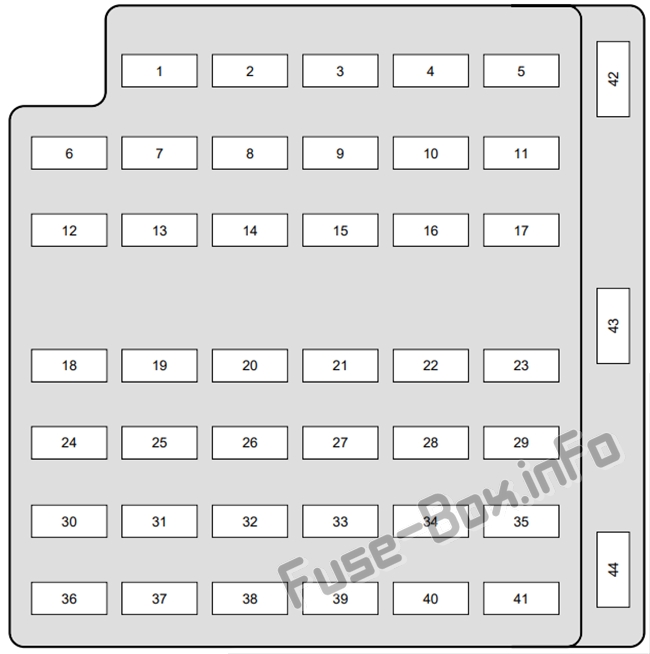

Схема блока предохранителей
| № | Номинал, Ампер | Описание |
|---|---|---|
| 1 | 20A | Зажигалка |
| 2 | 20A | Управление двигателем |
| 3 | — | Не используется |
| 4 | 10A | Правая фара ближнего света |
| 5 | 15A | Комбинация приборов, переключатель контроля тяги |
| 6 | 20A | Реле стартера |
| 7 | 15A | GEM, Внутренние лампы |
| 8 | 20A | Управление двигателем |
| 9 | — / 30А | 1998-2001: не используется 2002–2004: сабвуферы Mach 460 |
| 10 | 10A | Левая фара ближнего света |
| 11 | 15A | Резервные лампы |
| 12 | — / 2А | 1998-2003: не используется 2004: ПВХ с подогревом |
| 13 | 15A | Электронный флешер |
| 14 | — | Не используется |
| 15 | 15A | Силовой поясничный отдел |
| 16 | — | Не используется |
| 17 | 15A | Сервопривод управления скоростью, привод блокировки переключения передач |
| 18 | 15A | Электронный флешер |
| 19 | 15A | Переключатель зеркал с электроприводом, GEM, противоугонное реле, дверные замки с электроприводом, выключатели приоткрытой двери |
| 20 | 15A | Переключатель с откидным верхом |
| 21 | 5A | Комбинация приборов и память управления двигателем |
| 22 | — | Не используется |
| 23 | 15A | Муфта кондиционера, выключатель обогревателя |
| 24 | 30A | Двигатель вентилятора климат-контроля |
| 25 | 25A | Открытие крышки багажного отделения |
| 26 | 30A | Двигатель стеклоочистителя/омывателя, реле стеклоочистителя |
| 27 | 25A | Радио |
| 28 | 15A | GEM, переключатель отмены овердрайва |
| 29 | 15A | Модуль антиблокировочной тормозной системы (ABS) |
| 30 | 15A | Модуль дневных ходовых огней (ДХО) |
| 31 | 10A | Разъем канала передачи данных |
| 32 | 15A | Радио, CD-плеер, GEM |
| 33 | 15A | Выключатель стоп-сигналов, выключатель деактивации контроля скорости |
| 34 | 20A | Комбинация приборов, CCRM, разъем канала передачи данных, модуль приемопередатчика Securilock |
| 35 | 15A | Привод блокировки переключения передач, модуль управления трансмиссией (PCM), сервопривод управления скоростью, модуль ABS |
| 36 | 15A | Модуль управления подушками безопасности |
| 37 | 10A | Регулируемое освещение |
| 38 | 20A | Дальний свет |
| 39 | 5A | GEM |
| 40 | — | Не используется |
| 41 | 15A | Стоп-сигнал |
| 42 | — | Не используется |
| 43 | 20А (СВ) | Электрические стеклоподъемники |
| 44 | — | Не используется |
Блок предохранителей в моторном отсеке
Блок предохранителей в моторном отсеке

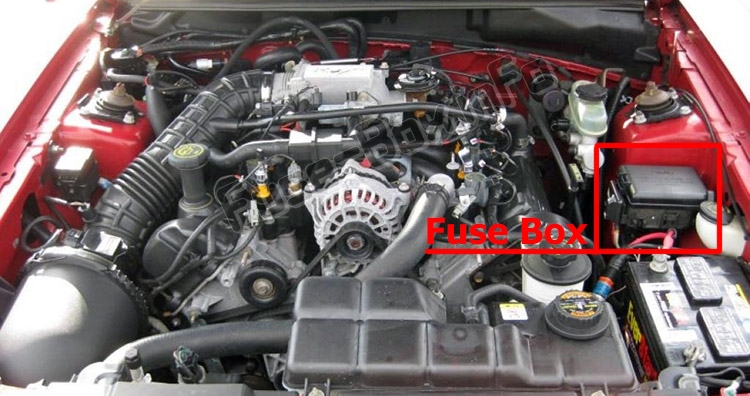

Расположение блока предохранителей

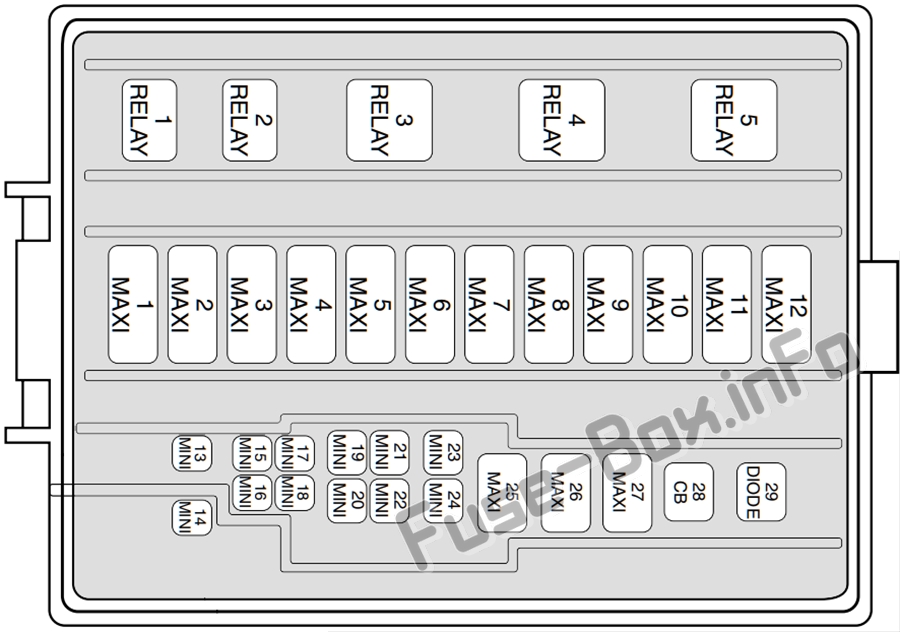

Схема блока предохранителей
| № | Номинал, Ампер | Описание |
|---|---|---|
| Реле 1 | — | Прерывание противотуманных фар |
| Реле 2 | — | Интервал стеклоочистителя |
| Реле 3 | — | Стеклоочиститель HI/LO |
| Реле 4 | — | Стартер |
| Реле 5 | — | Противотуманные фары |
| 1 | 50 А (4,6 л) 30А КБ (3,8 л) | Электрический двигатель вентилятора охлаждения |
| 2 | 30A | Фары |
| 3 | 40A | Реле стартера, замок зажигания |
| 4 | 40A | Выключатель зажигания |
| 5 | 40A | Выключатель зажигания |
| 6 | 40A | Комбинация приборов, модуль управления силовым агрегатом (PCM) |
| 7 | 30A | 1998-2003: Впрыск вторичного воздуха (только 3,8 л) 2004: Не используется |
| 8 | 50A | Модуль АБС |
| 9 | 20A | Вспомогательная точка питания |
| 10 | 30A | Парковые фонари |
| 11 | 30A | Управление обогревом заднего стекла |
| 12 | 40A | 1998-2003: электрические стеклоподъемники, электрические замки 2004: Силовые замки |
| 13 | — / 30А | 1998-2001: не используется 2002-2004: MACH 1000 оставили усилители |
| 14 | 20A | Топливный насос |
| 15 | 10А/30А | 1998-2001: Радио 2002-2004: правые усилители MACH 1000 |
| 16 | 20A | Horn |
| 17 | 20A | Антиблокировочная тормозная система |
| 18 | 25A | Сиденья с электроприводом |
| 19 | — / 10А | 1998-2002: не используется 2003-2004: Насос интеркулера (только Cobra) |
| 20 | 20A | Генератор (альтернатор) |
| 21 | — | Не используется |
| 22 | — | Не используется |
| 23 | — | Не используется |
| 24 | 20A | Давление кондиционера |
| 25 | — | Не используется |
| 26 | 30A | PCM |
| 27 | 20A | Модуль дневных ходовых огней (DRL), реле противотуманных фар |
| 28 | 25А СВ | Складной верх |
| 29 | Диод | 1998-2003: Автоматический выключатель со складным верхом 2004: Не используется |
