Предохранители и реле Ford Mustang (2005-2009)
Схемы относятся к указанным годам и вариантам Ford Mustang (2005-2009). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Ford.
Расположение предохранителей Форд Мустанг 2005-2009 гг.
Предохранители прикуривателя (розетки) в Ford Mustang Это предохранители № 61 (разъем питания № 1 (панель приборов)) и № 64 (разъем питания № 2 (консоль)) в блоке предохранителей моторного отсека.
Оглавление
Расположение блока предохранителей
Расположение блока предохранителей

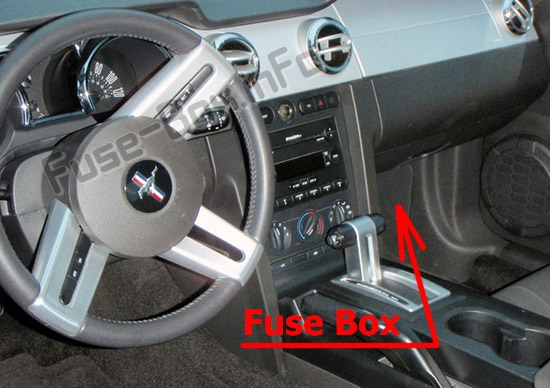

Пассажирский салон
Панель предохранителей расположена в нижней части со стороны пассажира за кик-панелью.

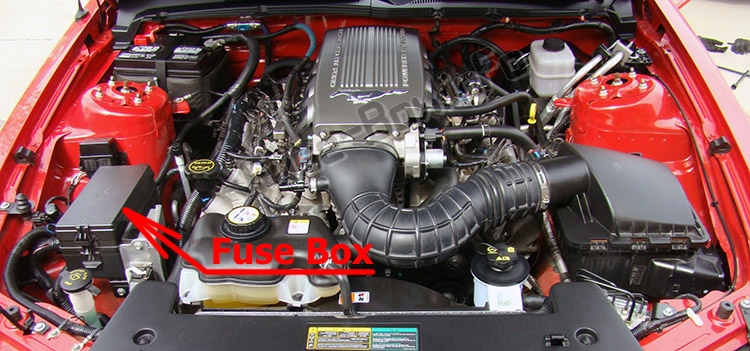

Моторного отсека
Распределительная коробка расположена в моторном отсеке.
Вспомогательное реле (при наличии)
На узле педали акселератора находится реле задержки PCM.
Примечание: Только для автомобилей с механической коробкой передач.
Вспомогательное реле с подогревом сидений (при наличии)
На автомобилях, оборудованных подогревом сидений, за зоной выключателя фар расположен блок реле, содержащий два микрореле для обогрева сидений водителя и пассажира.
Вспомогательное реле с ксеноновыми фарами (при наличии)
На автомобилях с ксеноновыми фарами вспомогательный блок реле расположен под капотом с правой стороны моторного отсека. В этом дополнительном блоке реле находятся реле левой передней и правой передней ксеноновых фар.
Схемы блока предохранителей
Схемы блока предохранителей
2005

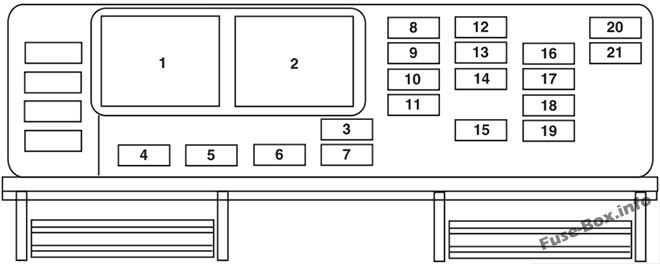

Пассажирский салон
| № | Номинал, Ампер | Описание |
|---|---|---|
| 1 | Мини-реле | Дополнительная задержка №1 |
| 2 | — | Не используется |
| 3 | 10A | Мощность стеклоочистителя |
| 4 | 5A | Зеркала с электроприводом |
| 5 | — | Не используется |
| 6 | 5A | Дополнительные каналы задержки |
| 7 | 5A | Отмена овердрайва |
| 8 | 10A | Кластер, разъем канала передачи данных (DLC) |
| 9 | — | Не используется |
| 10 | 5A | Модуль обнаружения вторжения (ISM), климат-контроль |
| 11 | — | Не используется |
| 12 | 5A | Климат-контроль, Зажигание |
| 13 | — | Не используется |
| 14 | 5A | Переключатель цикла кондиционера |
| 15 | 10A | Включение/выключение тормоза (BOO) питание |
| 16 | 5A | Кластер |
| 17 | 10A | Модуль управления системой пассивной безопасности (RCM), система обнаружения присутствия пассажира (PODS), индикатор отключения подушки безопасности пассажира (PADI) |
| 18 | 10A | Антиблокировочная тормозная система (ABS), подогрев клапана принудительной вентиляции картера (PCV), зажигание |
| 19 | 5A | Реле модуля управления силовым агрегатом (PCM), пассивная противоугонная система (PATS) |
| 20 | 10A | Радио (Старт) |
| 21 | 10A | Реле стартера |

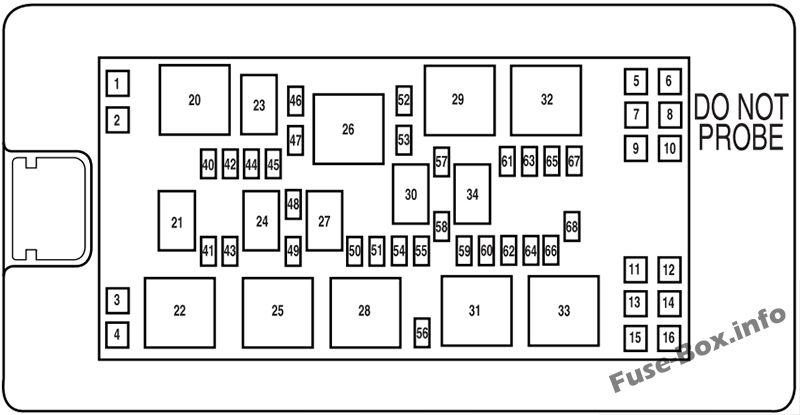

Моторного отсека
| № | Номинал, Ампер | Описание |
|---|---|---|
| 1 | — | Не используется |
| 2 | 30A* | Вентилятор климат-контроля |
| 3 | 40A* | Охлаждающий вентилятор |
| 4 | 30A* | Стартер |
| 5 | 30A* | Мотор правого переднего стеклоподъемника |
| 6 | 30A* | Задний усилитель (радио Shaker 1000) |
| 7 | 30A* | Электродвигатель левого переднего стеклоподъемника |
| 8 | 40A* | Антиблокировочная тормозная система (ABS) №1 |
| 9 | 30A* | Задний усилитель (радио Shaker 1000) |
| 10 | 30A* | Дворники |
| 11 | 30A* | Мотор левого заднего стеклоподъемника (только кабриолет) |
| 12 | 30A* | Электродвигатель правого заднего стеклоподъемника (только кабриолет) |
| 13 | 30A* | Складной верх |
| 14 | 30A* | Seat |
| 15 | — | Не используется |
| 16 | 30A* | Передний усилитель (радио Shaker 500) |
| 20 | Мини-реле | ПКМ №2 |
| 21 | Микрореле | Топливный насос |
| 22 | Мини-реле | Стартер |
| 23 | Микрореле | ПКМ №1 |
| 24 | Микрореле | Муфта кондиционера |
| 25 | Мини-реле | Охлаждающий вентилятор (высокоскоростной) |
| 26 | Мини-реле | Horn |
| 27 | Микрореле | Дальний свет |
| 28 | Мини-реле | Вентилятор охлаждения (низкая скорость) |
| 29 | Мини-реле | Задний антиобледенитель |
| 30 | Микрореле | Противотуманные фары |
| 31 | Мини-реле | Складной верх (вверх) |
| 32 | Мини-реле | Вентилятор климат-контроля |
| 33 | Мини-реле | Складной верх (вниз) |
| 34 | — | Не используется |
| 35 | — | Не используется |
| 36 | — | Не используется |
| 37 | — | Не используется |
| 38 | — | Не используется |
| 39 | — | Не используется |
| 40 | 15 А** | Двигатель №2 |
| 41 | 15 А** | Топливный насос |
| 42 | 15 А** | Двигатель №3 |
| 43 | 10А** | Генератор |
| 44 | 10А** | Аксессуар с задержкой |
| 45 | 10А** | PCM |
| 46 | 25А** | Horn |
| 47 | 15 А** | Двигатель №1 |
| 48 | Диод | Муфта кондиционера |
| 49 | 15 А** | Муфта кондиционера |
| 50 | 15А** | Дальний свет |
| 51 | 10А** | Складной верх |
| 52 | 30А** | Задний антиобледенитель |
| 53 | Диод | PCM |
| 54 | 10А** | задержка ИКМ |
| 55 | — | Не используется |
| 56 | 20А** | Радио |
| 57 | 20А** | Выпуск крышки |
| 58 | 15А** | Противотуманные фары |
| 59 | 30А** | SJB #5 (блок предохранителей на приборной панели) |
| 60 | — | Не используется |
| 61 | 20А** | Розетка №1 (приборная панель) |
| 62 | 20А** | SJB #7 (блок предохранителей на приборной панели) |
| 63 | 30А** | SJB #6 (блок предохранителей на приборной панели) |
| 64 | 20А** | Power Point № 2 (консоль) |
| 65 | 30А** | АБС №2 |
| 66 | — | Не используется |
| 67 | 30А** | SJB #4 (блок предохранителей на приборной панели) |
| 68 | 20А** | Зажигание |
| * Картриджные предохранители ** Мини-предохранители |
2006

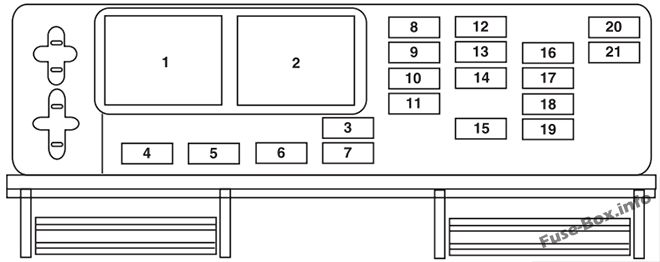

Пассажирский салон
| № | Номинал, Ампер | Описание |
|---|---|---|
| 1 | Мини-реле | Дополнительная задержка №1 |
| 2 | — | Не используется |
| 3 | 10A | Мощность стеклоочистителя |
| 4 | 5A | Зеркала с электроприводом |
| 5 | — | Не используется |
| 6 | 5A | Дополнительные каналы задержки |
| 7 | 10A | Отмена овердрайва |
| 8 | 10A | Кластер, разъем канала передачи данных (DLC) |
| 9 | — | Не используется |
| 10 | 5A | Модуль обнаружения вторжения (ISM), климат-контроль |
| 11 | — | Не используется |
| 12 | 5A | Климат-контроль, Зажигание |
| 13 | — | Не используется |
| 14 | 5A | Переключатель цикла кондиционера |
| 15 | 10A | Включение/выключение тормоза (BOO) питание |
| 16 | 5A | Кластер |
| 17 | 10A | Модуль управления системой пассивной безопасности (RCM), система обнаружения присутствия пассажира (PODS), индикатор отключения подушки безопасности пассажира (PADI) |
| 18 | 10A | Антиблокировочная тормозная система (ABS), подогрев клапана принудительной вентиляции картера (PCV), зажигание |
| 19 | 5A | Реле модуля управления силовым агрегатом (PCM), пассивная противоугонная система (PATS) |
| 20 | 10A | Радио (Старт) |
| 21 | 10A | Реле стартера |
Моторного отсека
| № | Номинал, Ампер | Описание |
|---|---|---|
| 1 | — | Не используется |
| 2 | 30A* | Вентилятор климат-контроля |
| 3 | 40A* | Охлаждающий вентилятор |
| 4 | 30A* | Стартер |
| 5 | 30A* | Мотор переднего стеклоподъемника водителя |
| 6 | 30A* | Задний усилитель (радио Shaker 1000) |
| 7 | 30A* | Мотор стеклоподъемника переднего пассажира |
| 8 | 40A* | Антиблокировочная тормозная система (ABS) №1 |
| 9 | 30A* | Задний усилитель (радио Shaker 1000) |
| 10 | 30A* | Дворники |
| 11 | 30A* | Мотор заднего стеклоподъемника со стороны водителя (только кабриолет) |
| 12 | 30A* | Мотор заднего стекла пассажира (только кабриолет) |
| 13 | 40A* | Складной верх |
| 14 | 30A* | Seat |
| 15 | — | Не используется |
| 16 | 30A* | Передний усилитель (радио Shaker 500) |
| 20 | Мини-реле | ПКМ №2 |
| 21 | Микрореле | Топливный насос |
| 22 | Мини-реле | Стартер |
| 23 | Микрореле | ПКМ №1 |
| 24 | Микрореле | Муфта кондиционера |
| 25 | Мини-реле | Охлаждающий вентилятор (высокоскоростной) |
| 26 | Мини-реле | Horn |
| 27 | Микрореле | Дальний свет |
| 28 | Мини-реле | Вентилятор охлаждения (низкая скорость) |
| 29 | Мини-реле | Задний антиобледенитель |
| 30 | Микрореле | Противотуманные фары |
| 31 | Мини-реле | Складной верх (вверх) |
| 32 | Мини-реле | Вентилятор климат-контроля |
| 33 | Мини-реле | Складной верх (вниз) |
| 34 | Микрореле | Деклид |
| 35 | — | Не используется |
| 36 | — | Не используется |
| 37 | — | Не используется |
| 38 | — | Не используется |
| 39 | — | Не используется |
| 40 | 15 А** | Двигатель №2 |
| 41 | 15 А** | Топливный насос |
| 42 | 15 А** | Двигатель №3 |
| 43 | 10А** | Генератор |
| 44 | 10А** | Аксессуар с задержкой |
| 45 | 10А** | PCM |
| 46 | 25А** | Horn |
| 47 | 15 А** | Двигатель №1 |
| 48 | Диод | Муфта кондиционера |
| 49 | 15 А** | Муфта кондиционера |
| 50 | 15А** | Дальний свет |
| 51 | 10А** | Складной верх |
| 52 | 30А** | Задний антиобледенитель |
| 53 | Диод | PCM |
| 54 | 10А** | задержка ИКМ |
| 55 | — | Не используется |
| 56 | 20А** | Радио |
| 57 | 20А** | Выпуск крышки |
| 58 | 15А** | Противотуманные фары |
| 59 | 30А** | SJB #5 (блок предохранителей на приборной панели) |
| 60 | — | Не используется |
| 61 | 20А** | Розетка №1 (приборная панель) |
| 62 | 20А** | SJB #7 (блок предохранителей на приборной панели) |
| 63 | 30А** | SJB #6 (блок предохранителей на приборной панели) |
| 64 | 20А** | Power Point № 2 (консоль) |
| 65 | 30А** | АБС №2 |
| 66 | — | Не используется |
| 67 | 30А** | SJB #4 (блок предохранителей на приборной панели) |
| 68 | 20А** | Зажигание |
| * Картриджные предохранители ** Мини-предохранители |
2007
Пассажирский салон
| № | Номинал, Ампер | Описание |
|---|---|---|
| 1 | Мини-реле | Дополнительная задержка №1 |
| 2 | — | Не используется |
| 3 | 10A | Реле питания стеклоочистителя/двигателя вентилятора |
| 4 | 5A | Зеркала с электроприводом |
| 5 | — | Не используется |
| 6 | 5A | Дополнительные каналы задержки |
| 7 | 10A | Электрохромное зеркало |
| 8 | 10A | Кластер, разъем канала передачи данных (DLC) |
| 9 | — | Не используется |
| 10 | 5A | Модуль обнаружения вторжения (ISM), климат-контроль |
| 11 | — | Не используется |
| 12 | 5A | Климат-контроль, Зажигание |
| 13 | — | Не используется |
| 14 | 5A | Переключатель цикла кондиционера |
| 15 | 10A | Включение/выключение тормоза (BOO) питание |
| 16 | 5A | Кластер |
| 17 | 10A | Модуль управления системой пассивной безопасности (RCM), система обнаружения присутствия пассажира (PODS), индикатор отключения подушки безопасности пассажира (PADI) |
| 18 | 10A | Антиблокировочная тормозная система (АБС) |
| 19 | 5A | Реле модуля управления силовым агрегатом (PCM), пассивная противоугонная система (PATS), контрольная лампа подушки безопасности в комбинации приборов |
| 20 | 10A | Радио (Старт) |
| 21 | 10A | Реле стартера |
Моторного отсека
| № | Номинал, Ампер | Описание |
|---|---|---|
| 1 | — | Не используется |
| 2 | 30A* | Вентилятор климат-контроля |
| 3 | 40A* | Охлаждающий вентилятор |
| 4 | 30A* | Стартер |
| 5 | 30A* | Мотор переднего стеклоподъемника водителя |
| 6 | 30A* | Задний усилитель (радио Shaker 1000) |
| 7 | 30A* | Мотор стеклоподъемника переднего пассажира |
| 8 | 40A* | Антиблокировочная тормозная система (ABS) №1 |
| 9 | 30A* | Задний усилитель (радио Shaker 1000) |
| 10 | 30A* | Дворники |
| 11 | 30A* | Мотор заднего стеклоподъемника со стороны водителя (только кабриолет) |
| 12 | 30A* | Мотор заднего стекла пассажира (только кабриолет) |
| 13 | 40A* | Складной верх |
| 14 | 30A* | Сиденье водителя |
| 15 | 30A* | Пассажирское место |
| 16 | 30A* | Передний усилитель (радио Shaker 500) |
| 20 | Мини-реле | PCM |
| 21 | Микрореле | Топливный насос |
| 22 | Мини-реле | Стартер |
| 23 | — | Не используется |
| 24 | Микрореле | Муфта кондиционера |
| 25 | Мини-реле | Охлаждающий вентилятор (высокоскоростной) |
| 26 | Мини-реле | Horn |
| 27 | Микрореле | Дальний свет |
| 28 | Мини-реле | Вентилятор охлаждения (низкая скорость) |
| 29 | Мини-реле | Задний антиобледенитель |
| 30 | Микрореле | Противотуманные фары |
| 31 | Мини-реле | Складной верх (вверх) |
| 32 | Мини-реле | Вентилятор климат-контроля |
| 33 | Мини-реле | Складной верх (вниз) |
| 34 | Микрореле | Деклид |
| 39 | 15А** | Двигатель №4 |
| 40 | 15А** | Двигатель №2 |
| 41 | 15 А** | Топливный насос |
| 42 | 15 А** | Двигатель №3 |
| 43 | 10А** | Генератор |
| 44 | 10А** | Аксессуар с задержкой |
| 45 | 10А** | PCM |
| 46 | 25А** | Horn |
| 47 | 15 А** | Двигатель №1 |
| 48 | Диод | Муфта кондиционера |
| 49 | 15 А** | Муфта кондиционера |
| 50 | 15А** | Дальний свет |
| 51 | 10А** | Складной верх |
| 52 | 30А** | Задний антиобледенитель |
| 53 | Диод | PCM |
| 54 | — | Не используется |
| 55 | — | Не используется |
| 56 | 20А** | Радио, СДАРС |
| 57 | 20А** | Выпуск крышки |
| 58 | 15А** | Противотуманные фары |
| 59 | 30А** | SJB #5 (блок предохранителей в салоне) |
| 60 | — | Не используется |
| 61 | 20А** | Розетка №1 (приборная панель) |
| 62 | 20А** | SJB #7 (блок предохранителей в салоне) |
| 63 | 30А** | SJB #6 (блок предохранителей в салоне) |
| 64 | 20А** | Power Point № 2 (консоль) |
| 65 | 30А** | АБС №2 |
| 66 | 25А** | Сиденья с подогревом |
| 67 | 30А** | SJB #4 (блок предохранителей в салоне) |
| 68 | 20А** | Зажигание |
| * Картриджные предохранители ** Мини-предохранители |
2008
Пассажирский салон
| № | Номинал, Ампер | Описание |
|---|---|---|
| 1 | Мини-реле | Дополнительная задержка №1 |
| 2 | — | Не используется |
| 3 | 10A | Реле питания стеклоочистителя/двигателя вентилятора |
| 4 | 5A | Зеркала с электроприводом |
| 5 | — | Не используется |
| 6 | 5A | Дополнительные каналы задержки |
| 7 | 10A | Электрохромное зеркало/ Окружающее освещение |
| 8 | 10A | Кластер, разъем канала передачи данных (DLC) |
| 9 | — | Не используется |
| 10 | 5A | Модуль обнаружения вторжения (ISM), климат-контроль |
| 11 | — | Не используется |
| 12 | 5A | Климат-контроль, Зажигание |
| 13 | — | Не используется |
| 14 | 5A | Переключатель цикла кондиционера |
| 15 | 10A | Включение/выключение тормоза (BOO) питание |
| 16 | 5A | Кластер |
| 17 | 10A | Модуль управления системой пассивной безопасности (RCM), система обнаружения присутствия пассажира (PODS), индикатор отключения подушки безопасности пассажира (PADI) |
| 18 | 10A | Антиблокировочная тормозная система (АБС) |
| 19 | 5A | Реле модуля управления силовым агрегатом (PCM), пассивная противоугонная система (PATS), контрольная лампа подушки безопасности в комбинации приборов |
| 20 | 10A | Радио (Старт) |
| 21 | 10A | Реле стартера |
Моторного отсека
| № | Номинал, Ампер | Описание |
|---|---|---|
| 1 | — | Не используется |
| 2 | 30A* | Вентилятор климат-контроля |
| 3 | 40A* | Охлаждающий вентилятор |
| 4 | 30A* | Стартер |
| 5 | 30A* | Мотор переднего стеклоподъемника водителя |
| 6 | 30A* | Задний усилитель (радио Shaker 1000) |
| 7 | 30A* | Мотор стеклоподъемника переднего пассажира |
| 8 | 40A* | Антиблокировочная тормозная система (ABS) №1 |
| 9 | 30A* | Задний усилитель (радио Shaker 1000) |
| 10 | 30A* | Дворники |
| 11 | 30A* | Мотор заднего стеклоподъемника со стороны водителя (только кабриолет) |
| 12 | 30A* | Мотор заднего стекла пассажира (только кабриолет) |
| 13 | 40A* | Складной верх |
| 14 | 30A* | Сиденье водителя |
| 15 | 30A* | Пассажирское место |
| 16 | 30A* | Передний усилитель (радио Shaker 500) |
| 20 | Мини-реле | PCM |
| 21 | Микрореле | Топливный насос |
| 22 | Микрореле | Стартер |
| 23 | — | Не используется |
| 24 | Микрореле | Муфта кондиционера |
| 25 | Мини-реле | Охлаждающий вентилятор (высокоскоростной) |
| 26 | Микрореле | Horn |
| 27 | Микрореле | Дальний свет |
| 28 | Мини-реле | Вентилятор охлаждения (низкая скорость) |
| 29 | Мини-реле | Задний антиобледенитель |
| 30 | Микрореле | Противотуманные фары |
| 31 | Мини-реле | Складной верх (вверх) |
| 32 | Мини-реле | Вентилятор климат-контроля |
| 33 | Мини-реле | Складной верх (вниз) |
| 34 | Микрореле | Деклид |
| 39 | 15А** | Двигатель №4 |
| 40 | 15А** | Двигатель №2 |
| 41 | 15 А** | Топливный насос |
| 42 | 15 А** | Двигатель №3 |
| 43 | 10А** | Генератор |
| 44 | 10А** | Аксессуар с задержкой |
| 45 | 10А** | PCM |
| 46 | 25А** | Horn |
| 47 | 15 А** | Двигатель №1 |
| 48 | Диод | Муфта кондиционера |
| 49 | 15 А** | Муфта кондиционера |
| 50 | 15А** | Дальний свет |
| 51 | 10А** | Складной верх |
| 52 | 30А** | Задний антиобледенитель |
| 53 | Диод | PCM |
| 54 | 20А** | Левая ксеноновая фара |
| 55 | 20А** | Правая ксеноновая фара |
| 56 | 20А** | Радио, СОАРС |
| 57 | 20А** | Выпуск крышки |
| 58 | 15А** | Противотуманные фары |
| 59 | 30А** | SJB #5 (блок предохранителей в салоне) |
| 60 | — | Не используется |
| 61 | 20А** | Розетка №1 (приборная панель) |
| 62 | 20А** | SJB #7 (блок предохранителей в салоне) |
| 63 | 30А** | SJB #6 (блок предохранителей в салоне) |
| 64 | 20А** | Power Point № 2 (консоль) |
| 65 | 30А** | АБС №2 |
| 66 | 25А** | Сиденья с подогревом |
| 67 | 30А** | SJB #4 (блок предохранителей в салоне) |
| 68 | 20А** | Зажигание |
| * Картриджные предохранители ** Мини-предохранители |
Вспомогательное реле с ксеноновыми фарами
| № | Описание |
|---|---|
| 1 | Левая ксеноновая фара |
| 2 | Правая ксеноновая фара |
| 3 | Не используется |
| 4 | Не используется |
2009
Пассажирский салон
| № | Номинал, Ампер | Защищенные цепи |
|---|---|---|
| 1 | Мини-реле | Дополнительная задержка №1 |
| 2 | — | Не используется |
| 3 | 10A | Реле питания стеклоочистителя/двигателя вентилятора |
| 4 | 5A | Зеркала с электроприводом |
| 5 | — | Не используется |
| 6 | 5A | Дополнительные каналы задержки |
| 7 | 10A | Электрохромное зеркало/ Окружающее освещение |
| 8 | 10A | Кластер, разъем канала передачи данных (DLC) |
| 9 | — | Не используется |
| 10 | 5A | Модуль обнаружения вторжения (ISM), климат-контроль |
| 11 | — | Не используется |
| 12 | 5A | Климат-контроль, Зажигание |
| 13 | — | Не используется |
| 14 | 5A | Переключатель цикла кондиционера |
| 15 | 10A | Включение/выключение тормоза (BOO) питание |
| 16 | 5A | Кластер |
| 17 | 10A | Модуль управления системой пассивной безопасности (RCM), система обнаружения присутствия пассажира (PODS), индикатор отключения подушки безопасности пассажира (PADI) |
| 18 | 10A | Антиблокировочная тормозная система (АБС) |
| 19 | 5A | Реле модуля управления силовым агрегатом (PCM), пассивная противоугонная система (PATS), контрольная лампа подушки безопасности в комбинации приборов |
| 20 | 10A | Радио (Старт) |
| 21 | 10A | Реле стартера |
Моторного отсека
| № | Номинал, Ампер | Защищенные цепи |
|---|---|---|
| 1 | — | Не используется |
| 2 | 30A* | Вентилятор климат-контроля |
| 3 | 40A* | Охлаждающий вентилятор |
| 4 | 30A* | Стартер |
| 5 | 30A* | Мотор переднего стеклоподъемника водителя |
| 6 | 30A* | Задний усилитель (радио Shaker 1000) |
| 7 | 30A* | Мотор стеклоподъемника переднего пассажира |
| 8 | 40A* | Антиблокировочная тормозная система (ABS) №1 |
| 9 | 30A* | Задний усилитель (радио Shaker 1000) |
| 10 | 30A* | Дворники |
| 11 | 30A* | Мотор заднего стеклоподъемника со стороны водителя (только кабриолет) |
| 12 | 30A* | Мотор заднего стекла пассажира (только кабриолет) |
| 13 | 40A* | Складной верх |
| 14 | 30A* | Сиденье водителя |
| 15 | 30A* | Пассажирское место |
| 16 | 30A* | Фронтальный усилитель (радиостанции Shaker 500/1000) |
| 20 | Мини-реле | PCM |
| 21 | Микрореле | Топливный насос |
| 22 | Микрореле | Стартер |
| 23 | — | Не используется |
| 24 | Микрореле | Муфта кондиционера |
| 25 | Мини-реле | Охлаждающий вентилятор (высокоскоростной) |
| 26 | Микрореле | Horn |
| 27 | Микрореле | Дальний свет |
| 28 | Мини-реле | Вентилятор охлаждения (низкая скорость) |
| 29 | Мини-реле | Задний антиобледенитель |
| 30 | Микрореле | Противотуманные фары |
| 31 | Мини-реле | Складной верх (вверх) |
| 32 | Мини-реле | Вентилятор климат-контроля |
| 33 | Мини-реле | Складной верх (вниз) |
| 34 | Микрореле | Деклид |
| 39 | 15А** | Двигатель №4 |
| 40 | 15А** | Двигатель №2 |
| 41 | 15 А** | Топливный насос |
| 42 | 15А** | Двигатель №3 |
| 43 | 10А** | Генератор |
| 44 | 10А** | Аксессуар с задержкой |
| 45 | 10А** | PCM |
| 46 | 25А** | Horn |
| 47 | 15 А** | Двигатель №1 |
| 48 | — | Не используется |
| 49 | 15 А** | Муфта кондиционера |
| 50 | 15А** | Дальний свет |
| 51 | 10А** | Складной верх |
| 52 | 30А** | Задний антиобледенитель |
| 53 | Диод | PCM |
| 54 | 20А** | Левая ксеноновая фара |
| 55 | 20А** | Правая ксеноновая фара |
| 56 | 20А** | Радио, СОАРС |
| 57 | 20А** | Выпуск крышки |
| 58 | 15А** | Противотуманные фары |
| 59 | 30А** | SJB #5 (блок предохранителей в салоне) |
| 60 | — | Не используется |
| 61 | 20А** | Розетка №1 (приборная панель) |
| 62 | 20А** | SJB #7 (блок предохранителей в салоне) |
| 63 | 30А** | SJB #6 (блок предохранителей в салоне) |
| 64 | 20А** | Power Point № 2 (консоль) |
| 65 | 30А** | АБС №2 |
| 66 | 25А** | Сиденья с подогревом |
| 67 | 30А** | SJB #4 (блок предохранителей в салоне) |
| 68 | 20А** | Зажигание |
| * Картриджные предохранители ** Мини-предохранители |
Вспомогательное реле с ксеноновыми фарами
| № | Описание |
|---|---|
| 1 | Левая ксеноновая фара |
| 2 | Правая ксеноновая фара |
| 3 | Не используется |
| 4 | Не используется |
