Предохранители и реле Ford Mustang (2010-2014)
Схемы относятся к указанным годам и вариантам Ford Mustang (2010-2014). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Ford.
Расположение предохранителей Форд Мустанг 2010-2014
Предохранители прикуривателя (розетка)Это предохранители №5 и №22 в блоке предохранителей моторного отсека.
Оглавление
Расположение блока предохранителей
Расположение блока предохранителей

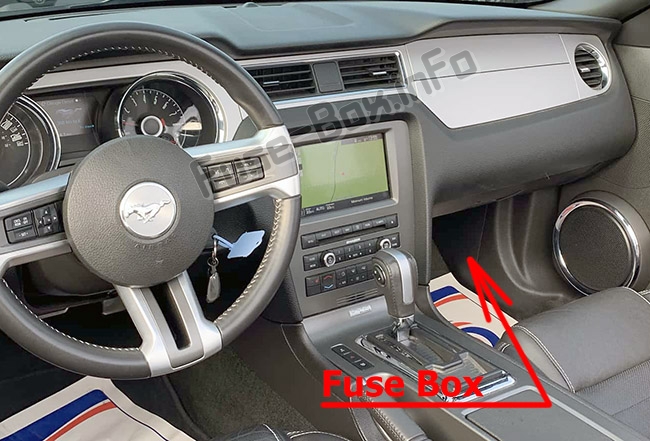

Пассажирский салон
Панель предохранителей расположена в нижней части со стороны пассажира за кик-панелью.

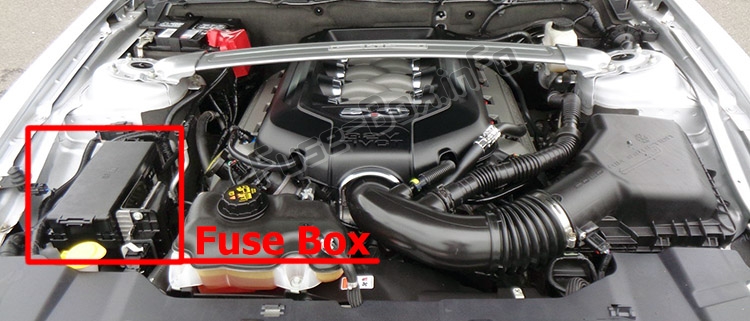

Моторного отсека
Распределительная коробка расположена в моторном отсеке.
Вспомогательное реле с подогревом сидений (при наличии)
На автомобилях с подогревом сидений под сиденьем водителя находится блок реле, содержащий два реле для обогрева сидений водителя и пассажира.
Схемы блока предохранителей
Схемы блока предохранителей
2010

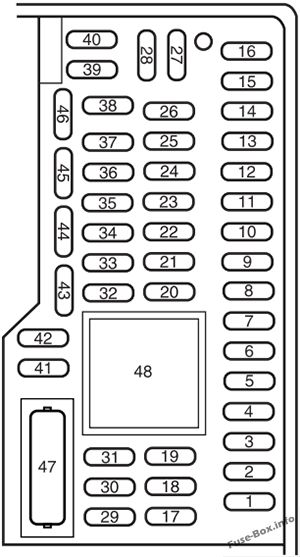

Пассажирский салон
| № | Номинал, Ампер | Защищенные цепи |
|---|---|---|
| 1 | 30A | Заднее стекло водителя (только кабриолет) |
| 2 | 15A | Включение/выключение тормоза (BOO) питание |
| 3 | 15A | MGM |
| 4 | 30A | Пассажирское заднее стекло (только кабриолет) |
| 5 | 10A | Блокировка переключения передач с тормозом (BTSI) |
| 6 | 20A | Поворотники, аварийка |
| 7 | 10A | Левая фара ближнего света |
| 8 | 10A | Правая фара ближнего света |
| 9 | 15A | Подарочные светильники |
| 10 | 15A | Переключатель подсветки |
| 11 | 10A | Модуль безопасности |
| 12 | 7.5A | Зеркала с электроприводом |
| 13 | 5A | Не используется (запасной) |
| 14 | 10A | Центральный информационный дисплей, Электронная панель отделки, GPS |
| 15 | 10A | Климат-контроль |
| 16 | 15A | Не используется (запасной) |
| 17 | 20A | Дверные замки с электроприводом |
| 18 | 20A | Не используется (запасной) |
| 19 | 25A | Навигационный усилитель |
| 20 | 15A | Диагностический разъем |
| 21 | 15A | Противотуманные фары |
| 22 | 15A | Парковые фонари, Фонари номерного знака |
| 23 | 15A | Фары дальнего света |
| 24 | 20A | Horn |
| 25 | 10A | Освещение по требованию (экономия заряда батареи) |
| 26 | 10A | Кластер (батарея) |
| 27 | 20A | Питание замка зажигания |
| 28 | 5A | Отключение звука (Пуск) |
| 29 | 5A | Камера (Выполнить/Пуск) |
| 30 | 5A | Не используется (запасной) |
| 31 | 10A | Модуль управления удерживающими устройствами (RCM) |
| 32 | 10A | Индикатор отключения подушки безопасности пассажира (PADI), датчик классификации пассажиров (OCS) |
| 33 | 10A | Не используется (запасной) |
| 34 | 5A | Электронный контроль устойчивости, угол поворота рулевого колеса |
| 35 | 10A | Вспомогательный кузовной модуль (ABM) Run/Start |
| 36 | 5A | Пассивная противоугонная система (PATS) |
| 37 | 10A | Не используется (запасной) |
| 38 | 20A | Не используется (запасной) |
| 39 | 20A | Радио/Навигация |
| 40 | 20A | Не используется (запасной) |
| 41 | 15A | Дополнительная задержка (окна, зеркало заднего вида с автоматическим затемнением [включая микрофон и компас] и дверной выключатель III) |
| 42 | 10A | Не используется (запасной) |
| 43 | 10A | Катушки реле обогрева сидений |
| 44 | 10A | Не используется (запасной) |
| 45 | 5A | Реле и модуль стеклоочистителя, реле вентилятора |
| 46 | 7.5A | Не используется (запасной) |
| 47 | Автоматический выключатель 30А | Не используется (запасной) |
| 48 | Реле | Дополнительное реле задержки (окна, зеркало заднего вида с автоматическим затемнением [включая микрофон и компас] и дверной выключатель III) |

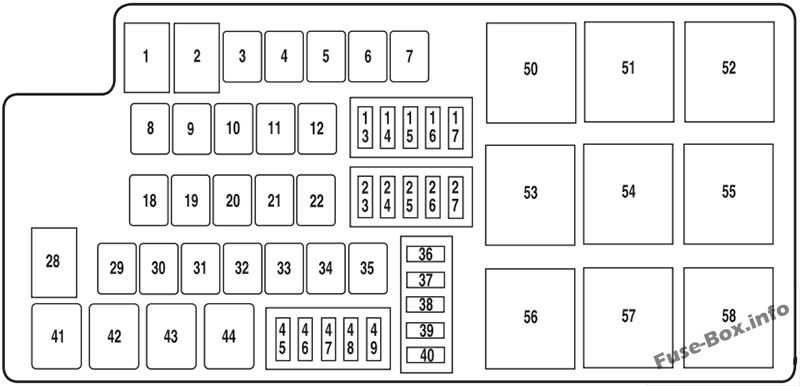

Моторного отсека
| № | Номинал, Ампер | Защищенные цепи |
|---|---|---|
| 1 | 80A* | Панель предохранителей в салоне |
| 2 | — | Не используется |
| 3 | — | Не используется |
| 4 | 30A* | Реле электровентилятора |
| 5 | 20A* | PowerPoint (тело) |
| 6 | 30A* | Задний антиобледенитель |
| 7 | 40A* | Реле вентилятора охлаждения |
| 8 | 40A* | Насос антиблокировочной тормозной системы (ABS) |
| 9 | 30A* | Дворники |
| 10 | 30A* | клапан АБС |
| 11 | — | Не используется |
| 12 | — | Не используется |
| 13 | 15А** | Реле топливного насоса |
| 14 | 15А** | Реле топливного насоса №2 (только Shelby) |
| 15 | 10А** | Реле насоса промежуточного охладителя (только Shelby) |
| 16 | 20А** | Сиденья с подогревом |
| 17 | 10А** | смысл генератора |
| 18 | 20A* | Вспомогательный кузовной модуль (ABM) |
| 19 | 30A* | Реле стартера |
| 20 | 30A* | Задний усилитель (радио Shaker 1000) |
| 21 | 30A* | Реле силового агрегата |
| 22 | 20A* | PowerPoint (панель инструментов) |
| 23 | 10А** | Поддерживающая мощность модуля управления трансмиссией (PCM) |
| 24 | — | Не используется |
| 25 | 10А** | Реле компрессора кондиционера |
| 26 | 20А** | Реле левой фары сильного разряда |
| 27 | 20А** | Реле правой фары сильного разряда |
| 28 | — | Не используется |
| 29 | 30A* | Пассажирское переднее окно |
| 30 | — | Не используется |
| 31 | 30A* | Пассажирское сиденье с электроприводом |
| 32 | 30A* | Водительское сиденье с электроприводом |
| 33 | 30A* | Передний усилитель (радио Shaker 500) |
| 34 | 30A* | Мотор переднего стеклоподъемника водителя |
| 35 | 40A* | двигатель с откидным верхом |
| 36 | Диод | Топливный диод |
| 37 | — | Не используется |
| 38 | — | Не используется |
| 39 | 5A** | Змеевик обогревателя заднего стекла (работа/запуск) |
| 40 | 15А** | PCM Vehicle Power 4 - катушка зажигания |
| 41 | Реле Г8ВА | Реле топливного насоса |
| 42 | Реле Г8ВА | Реле насоса промежуточного охладителя (только Shelby) |
| 43 | Реле Г8ВА | Реле компрессора кондиционера |
| 44 | Реле Г8ВА | Реле топливного насоса №2 (только Shelby) |
| 45 | 5A** | Запуск/запуск ПКМ |
| 46 | 5A** | PCM Vehicle Power 3 — общие компоненты трансмиссии |
| 47 | 15А** | Мощность автомобиля PCM 1 |
| 48 | 15А** | PCM Vehicle Power 5 - трансмиссия |
| 49 | 15А** | PCM Vehicle Power 2 — компоненты трансмиссии, связанные с выбросами |
| 50 | Полное реле ISO | Реле вентилятора охлаждения (высокий уровень) |
| 51 | Полное реле ISO | Реле электровентилятора |
| 52 | Полное реле ISO | Реле стартера |
| 53 | Полное реле ISO | Реле обогревателя заднего стекла |
| 54 | Полное реле ISO | Реле переднего стеклоочистителя |
| 55 | Полное реле ISO | Реле вентилятора охлаждения (lowO |
| 56 | Реле сильного тока | Не используется (запасной) |
| 57 | Полное реле ISO | Реле ПКМ |
| 58 | Реле сильного тока | Не используется (запасной) |
| * Картриджные предохранители ** Мини-предохранители |
2011
Пассажирский салон
| № | Номинал, Ампер | Защищенные цепи |
|---|---|---|
| 1 | 30A | Заднее стекло водителя (только кабриолет) |
| 2 | 15A | Не используется (запасной) |
| 3 | 15A | СИНХР® |
| 4 | 30A | Пассажирское заднее стекло (только кабриолет) |
| 5 | 10A | Блокировка переключения передач с тормозом (BTSI) |
| 6 | 20A | Поворотники, аварийка |
| 7 | 10A | Левая фара ближнего света |
| 8 | 10A | Правая фара ближнего света |
| 9 | 15A | Подарочные светильники |
| 10 | 15A | Переключатель подсветки |
| 11 | 10A | Модуль безопасности |
| 12 | 7.5A | Зеркала с электроприводом |
| 13 | 5A | Не используется (запасной) |
| 14 | 10A | Центральный информационный дисплей, Электронная панель отделки, GPS |
| 15 | 10A | Климат-контроль |
| 16 | 15A | Не используется (запасной) |
| 17 | 20A | Дверные замки с электроприводом, открытие багажника |
| 18 | 20A | Не используется (запасной) |
| 19 | 25A | Навигационный усилитель |
| 20 | 15A | Диагностический разъем |
| 21 | 15A | Противотуманные фары |
| 22 | 15A | Парковые фонари, Фонари номерного знака |
| 23 | 15A | Фары дальнего света |
| 24 | 20A | Horn |
| 25 | 10A | Освещение по требованию (экономия заряда батареи) |
| 26 | 10A | Кластер (батарея) |
| 27 | 20A | Питание замка зажигания |
| 28 | 5A | Отключение звука (начало) |
| 29 | 5A | Камера (запустить/запустить) |
| 30 | 5A | Двигатель с датчиком температуры |
| 31 | 10A | Модуль управления системой пассивной безопасности (RCM) |
| 32 | 10A | Не используется (запасной) |
| 33 | 10A | Не используется (запасной) |
| 34 | 5A | Электронный контроль устойчивости |
| 35 | 10A | Вспомогательный кузовной модуль (АВМ) запуск/запуск |
| 36 | 5A | Пассивная противоугонная система (PATS) |
| 37 | 10A | Не используется (запасной) |
| 38 | 20A | Не используется (запасной) |
| 39 | 20A | Радио/Навигация |
| 40 | 20A | Не используется (запасной) |
| 41 | 15A | Задержка аксессуаров (окна, зеркало заднего вида с автоматическим затемнением [включая микрофон и компас] и дверной выключатель) |
| 42 | 10A | Не используется (запасной) |
| 43 | 10A | Катушки реле обогрева сидений |
| 44 | 10A | Не используется (запасной) |
| 45 | 5A | Реле и модуль стеклоочистителя, реле вентилятора |
| 46 | 7.5A | Индикатор отключения подушки безопасности пассажира (PADI), датчик классификации пассажиров (OCS) |
| 47 | Автоматический выключатель 30А | Не используется (запасной) |
| 48 | Реле | Дополнительное реле задержки (окна, зеркало заднего вида с автоматическим затемнением [включая микрофон и компас] и дверной выключатель III) |
Моторного отсека
| № | Номинал, Ампер | Защищенные цепи |
|---|---|---|
| 1 | 80A* | Панель предохранителей в салоне |
| 2 | — | Не используется |
| 3 | — | Не используется |
| 4 | 30 А* | Реле электровентилятора |
| 5 | 20 А* | PowerPoint (тело) |
| 6 | 40 А* | Задний антиобледенитель |
| 7 | 40 А* | Реле вентилятора охлаждения |
| 8 | 40 А* | Насос антиблокировочной тормозной системы (ABS) |
| 9 | 30 А* | Дворники |
| 10 | 30 А* | клапан АБС |
| 11 | — | Не используется |
| 12 | — | Не используется |
| 13 | 15А** | Реле топливного насоса (не Shelby) |
| 13 | 25А** | Реле топливного насоса (только Shelby) |
| 14 | — | Не используется |
| 15 | 10А** | Реле насоса промежуточного охладителя (только Shelby) |
| 16 | 20А** | Сиденья с подогревом |
| 17 | 10А** | смысл генератора |
| 18 | 20 А* | Вспомогательный кузовной модуль (АВМ) |
| 19 | 30 А* | Реле стартера |
| 20 | 30 А* | Задний усилитель (радио Shaker 1000) |
| 21 | 30 А* | Реле силового агрегата |
| 22 | 20 А* | PowerPoint (панель инструментов) |
| 23 | 10А** | Поддерживающая мощность модуля управления трансмиссией (PCM) |
| 24 | 10А** | Тормоз вкл/выкл (BOO) мощность |
| 25 | 10А** | Реле компрессора кондиционера |
| 26 | 20А** | Реле левой фары сильного разряда |
| 27 | 20А** | Реле правой фары сильного разряда |
| 28 | — | Не используется |
| 29 | 30A* | Пассажирское переднее окно |
| 30 | — | Не используется |
| 31 | 30A* | Пассажирское сиденье с электроприводом |
| 32 | 30A* | Водительское сиденье с электроприводом |
| 33 | 30A* | Передний усилитель (радио Shaker 500) |
| 34 | 30A* | Мотор переднего стеклоподъемника водителя |
| 35 | 40A* | двигатель с откидным верхом |
| 36 | Диод | Топливный диод |
| 37 | — | Не используется |
| 38 | 15А** | Топливные форсунки (только Shelby) |
| 39 | 5A** | Змеевик заднего обогревателя (запуск/запуск) |
| 40 | 15А** | Электропитание автомобиля PCM 4 - катушка зажигания |
| 41 | Реле Г8ВА | Реле топливного насоса |
| 42 | Реле Г8ВА | Реле насоса промежуточного охладителя (только Shelby) |
| 43 | Реле Г8ВА | Реле компрессора кондиционера |
| 44 | — | Не используется (запасной) |
| 45 | 5A** | Запуск/запуск ПКМ |
| 46 | 5A** | Мощность автомобиля PCM 3 - общие компоненты трансмиссии |
| 47 | 15А** | Мощность автомобиля ПКМ 1 |
| 48 | 15А** | Датчик массы воздушного потока |
| 49 | 15А** | Мощность автомобиля PCM 2 — компоненты трансмиссии, связанные с выбросами |
| 50 | Полное реле ISO | Реле вентилятора охлаждения (высокий уровень) |
| 51 | Полное реле ISO | Реле электровентилятора |
| 52 | Полное реле ISO | Реле стартера |
| 53 | Полное реле ISO | Реле обогревателя заднего стекла |
| 54 | Полное реле ISO | Реле переднего стеклоочистителя |
| 55 | Полное реле ISO | Реле вентилятора охлаждения (низкий уровень) |
| 56 | Реле сильного тока | Датчик топливного насоса (только Shelby) |
| 57 | Полное реле ISO | Реле ПКМ |
| 58 | Реле сильного тока | Не используется (запасной) |
| * Картриджные предохранители ** Мини-предохранители |
2012
Пассажирский салон
| № | Номинал, Ампер | Защищенные цепи |
|---|---|---|
| 1 | 30A | Заднее стекло водителя (только кабриолет) |
| 2 | 15A | Не используется (запасной) |
| 3 | 15A | СИНХР® |
| 4 | 30A | Пассажирское заднее стекло (только кабриолет) |
| 5 | 10A | Блокировка переключения передач с тормозом (BTSI) |
| 6 | 20A | Поворотники, аварийка |
| 7 | 10A | Левая фара ближнего света |
| 8 | 10A | Правая фара ближнего света |
| 9 | 15A | Подарочные светильники |
| 10 | 15A | Переключатель подсветки |
| 11 | 10A | Модуль безопасности |
| 12 | 7.5A | Зеркала с электроприводом |
| 13 | 5A | Не используется (запасной) |
| 14 | 10A | Центральный информационный дисплей, Электронная панель отделки, GPS |
| 15 | 10A | Климат-контроль |
| 16 | 15A | Не используется (запасной) |
| 17 | 20A | Дверные замки с электроприводом, открытие багажника |
| 18 | 20A | Не используется (запасной) |
| 19 | 25A | Навигационный усилитель |
| 20 | 15A | Диагностический разъем |
| 21 | 15A | Противотуманные фары |
| 22 | 15A | Парковые фонари, Фонари номерного знака |
| 23 | 15A | Фары дальнего света |
| 24 | 20A | Horn |
| 25 | 10A | Освещение по запросу (экономия заряда батареи), приборная панель, светильники для туалетного столика Visor |
| 26 | 10A | Кластер (батарея) |
| 27 | 20A | Питание замка зажигания |
| 28 | 5A | Отключение звука (начало) |
| 29 | 5A | Камера (запустить/запустить) |
| 30 | 5A | Двигатель с датчиком температуры |
| 31 | 10A | Модуль управления системой пассивной безопасности (RCM) |
| 32 | 10A | Помощь при парковке задним ходом |
| 33 | 10A | Не используется (запасной) |
| 34 | 5A | Электронный контроль устойчивости |
| 35 | 10A | Вспомогательный кузовной модуль (АВМ) запуск/запуск |
| 36 | 5A | Пассивная противоугонная система (PATS) |
| 37 | 10A | Не используется (запасной) |
| 38 | 20A | Не используется (запасной) |
| 39 | 20A | Радио/Навигация |
| 40 | 20A | Не используется (запасной) |
| 41 | 15A | Задержка аксессуаров (окна, зеркало заднего вида с автоматическим затемнением [включая микрофон и компас] и дверной выключатель III) |
| 42 | 10A | Не используется (запасной) |
| 43 | 10A | Катушки реле обогрева сидений |
| 44 | 10A | Не используется (запасной) |
| 45 | 5A | Реле и модуль стеклоочистителя, реле вентилятора |
| 46 | 7.5A | Индикатор отключения подушки безопасности пассажира (PADI), датчик классификации пассажиров (OCS) |
| 47 | Автоматический выключатель 30А | Не используется (запасной) |
| 48 | Реле | Дополнительное реле задержки (окна, зеркало заднего вида с автоматическим затемнением [включая микрофон и компас] и дверной выключатель III) |
Моторного отсека
| № | Номинал, Ампер | Защищенные цепи |
|---|---|---|
| 1 | 80A* | Панель предохранителей в салоне |
| 2 | — | Не используется |
| 3 | — | Не используется |
| 4 | 30A* | Реле электровентилятора |
| 5 | 20A* | PowerPoint (тело) |
| 6 | 40A* | Задний антиобледенитель |
| 7 | 40A* | Реле вентилятора охлаждения |
| 8 | 40A* | Насос антиблокировочной тормозной системы (ABS) |
| 9 | 30A* | Дворники |
| 10 | 30A* | клапан АБС |
| 11 | — | Не используется |
| 12 | — | Не используется |
| 13 | 20 А** | Реле топливного насоса (не Shelby) |
| 13 | 25А** | Реле топливного насоса (только Shelby) |
| 14 | — | Не используется |
| 15 | 10А** | Реле насоса промежуточного охладителя (только Shelby) |
| 16 | 20А** | Сиденья с подогревом |
| 17 | 10А** | смысл генератора |
| 18 | 20 А* | Вспомогательный кузовной модуль (АВМ) |
| 19 | 30 А* | Реле стартера |
| 20 | 30 А* | Задний усилитель (радио Shaker 1000) |
| 21 | 30 А* | Реле силового агрегата |
| 22 | 20 А* | PowerPoint (панель инструментов) |
| 23 | 10А** | Поддерживающая мощность модуля управления трансмиссией (PCM) |
| 24 | 10А** | Тормоз вкл/выкл (BOO) мощность |
| 25 | 10А** | Реле компрессора кондиционера |
| 26 | 20А** | Реле левой фары сильного разряда |
| 27 | 20А** | Реле правой фары сильного разряда |
| 28 | — | Не используется |
| 29 | 30 А* | Пассажирское переднее окно |
| 30 | — | Не используется |
| 31 | 30 А* | Пассажирское сиденье с электроприводом |
| 32 | 30 А* | Водительское сиденье с электроприводом |
| 33 | 30 А* | Передний усилитель (радио Shaker 500) |
| 34 | 30 А* | Мотор переднего стеклоподъемника водителя |
| 35 | 40 А* | двигатель с откидным верхом |
| 36 | Диод | Топливный диод |
| 37 | — | Не используется |
| 38 | 15 А** | Топливные форсунки (только Shelby) |
| 39 | 5A** | Змеевик заднего обогревателя (запуск/запуск) |
| 40 | 15А** | Электропитание автомобиля PCM 4 - катушка зажигания |
| 41 | Реле Г8ВА | Реле топливного насоса |
| 42 | Реле Г8ВА | Реле насоса промежуточного охладителя (только Shelby) |
| 43 | Реле Г8ВА | Реле компрессора кондиционера |
| 44 | — | Не используется (запасной) |
| 45 | 5A** | Запуск/запуск ПКМ |
| 46 | 5A** | Мощность автомобиля PCM 3 - общие компоненты трансмиссии |
| 47 | 15А** | Мощность автомобиля ПКМ 1 |
| 48 | 15А** | Датчик массы воздушного потока |
| 49 | 15А** | Мощность автомобиля PCM 2 — компоненты трансмиссии, связанные с выбросами |
| 50 | Полное реле ISO | Реле вентилятора охлаждения (высокий уровень) |
| 51 | Полное реле ISO | Реле электровентилятора |
| 52 | Полное реле ISO | Реле стартера |
| 53 | Полное реле ISO | Реле обогревателя заднего стекла |
| 54 | Полное реле ISO | Реле переднего стеклоочистителя |
| 55 | Полное реле ISO | Реле вентилятора охлаждения (низкий уровень) |
| 56 | Реле сильного тока | Датчик топливного насоса (только Shelby) |
| 57 | Полное реле ISO | Реле ПКМ |
| 58 | Реле сильного тока | Не используется (запасной) |
| * Картриджные предохранители ** Мини-предохранители |
2013
Пассажирский салон
| # | Номинал, Ампер | Защищенные компоненты |
|---|---|---|
| 1 | 30A | Заднее стекло водителя (только кабриолет) |
| 2 | 15A | Не используется (запасной) |
| 3 | 15A | СИНХР® |
| 4 | 30A | Пассажирское заднее стекло (только кабриолет) |
| 5 | 10A | Блокировка переключения передач с тормозом |
| 6 | 20A | Поворотники, аварийка |
| 7 | 10A | Левая фара ближнего света |
| 8 | 10A | Правая фара ближнего света |
| 9 | 15A | Подарочные светильники |
| 10 | 15A | Переключатель подсветки, проекционные светильники Pony |
| 11 | 10A | Модуль безопасности |
| 12 | 7.5A | Зеркала с электроприводом |
| 13 | 5A | Не используется (запасной) |
| 14 | 10A | Центральный информационный дисплей, электронная финишная панель, система глобального позиционирования |
| 15 | 10A | Климат-контроль |
| 16 | 15A | Не используется (запасной) |
| 17 | 20A | Дверные замки с электроприводом, открытие багажника |
| 18 | 20A | Не используется (запасной) |
| 19 | 25A | Не используется (запасной) |
| 20 | 15A | Диагностический разъем |
| 21 | 15A | Противотуманные фары |
| 22 | 15A | Парковые фонари, Фонари номерного знака |
| 23 | 15A | Фары дальнего света |
| 24 | 20A | Horn |
| 25 | 10A | Освещение по требованию (экономия заряда батареи), светильники для туалетного столика Visor |
| 26 | 10A | Кластер (батарея) |
| 27 | 20A | Питание замка зажигания |
| 28 | 5A | Отключение звука (начало) |
| 29 | 5A | Камера (запустить/запустить) |
| 30 | 5A | Двигатель с датчиком температуры |
| 31 | 10A | Модуль управления удерживающими устройствами |
| 32 | 10A | Система помощи при парковке задним ходом (не для Shelby), модуль управления динамикой автомобиля (только для Shelby) |
| 33 | 10A | Не используется (запасной) |
| 34 | 5A | Электронный контроль устойчивости |
| 35 | 10A | Запуск/запуск вспомогательного кузовного модуля |
| 36 | 5A | Противоугонная система |
| 37 | 10A | Катушка реле обогревателя заднего стекла |
| 38 | 20A | Не используется (запасной) |
| 39 | 20A | Радио/Навигация |
| 40 | 20A | Не используется (запасной) |
| 41 | 15A | Дополнительная задержка (окна, зеркало заднего вида с автоматическим затемнением [включая микрофон и компас] и дверной выключатель III) |
| 42 | 10A | Не используется (запасной) |
| 43 | 10A | Катушки реле обогрева сидений |
| 44 | 10A | Не используется (запасной) |
| 45 | 5A | Реле и модуль стеклоочистителя, реле вентилятора |
| 46 | 7.5A | Индикатор отключения подушки безопасности пассажира, Датчик классификации пассажиров |
| 47 | Автоматический выключатель 30А | Не используется (запасной) |
| 48 | Реле | Дополнительное реле задержки (окна, зеркало заднего вида с автоматическим затемнением [включая микрофон и компас] и дверной выключатель III) |
Моторного отсека
| # | Номинал, Ампер | Защищенные компоненты |
|---|---|---|
| 1 | 80A* | Панель предохранителей в салоне |
| 2 | — | Не используется |
| 3 | — | Не используется |
| 4 | 30A* | Реле электровентилятора |
| 5 | 20A* | Точка питания (тело) |
| 6 | 40A* | Реле обогревателя заднего стекла |
| 7 | 40A* | Реле вентилятора охлаждения |
| 8 | 40A* | Насос антиблокировочной тормозной системы |
| 9 | 30A* | Дворники |
| 10 | 30A* | Клапан антиблокировочной тормозной системы |
| 11 | — | Не используется |
| 12 | 20A* | Насос дифференциальной жидкости (только Shelby) |
| 13 | 20А** | Реле топливного насоса (не Shelby) |
| 13 | 25А** | Реле топливного насоса (только Shelby) |
| 14 | 20А** | Реле топливного насоса №2 (только Shelby) |
| 15 | 10А** | Реле насоса промежуточного охладителя (только Shelby) |
| 16 | 20А** | Сиденья с подогревом |
| 17 | 10А** | смысл генератора |
| 18 | 20A* | Вспомогательный кузовной модуль |
| 19 | 30A* | Реле стартера |
| 20 | 30A* | Задний усилитель (радио Shaker Pro) |
| 21 | 30A* | Реле силового агрегата |
| 22 | 20A* | Розетка (приборная панель) |
| 23 | 10А** | Поддерживающая мощность модуля управления силовым агрегатом |
| 24 | 10А** | Включение/выключение тормоза |
| 25 | 10А** | Реле компрессора кондиционера |
| 26 | 20А** | Реле левой фары сильного разряда |
| 27 | 20А** | Реле правой фары сильного разряда |
| 28 | — | Не используется |
| 29 | 30A* | Пассажирское переднее окно |
| 30 | — | Не используется |
| 31 | 30A* | Пассажирское сиденье с электроприводом |
| 32 | 30A* | Водительское сиденье с электроприводом |
| 33 | 30A* | Фронтальный усилитель (Шейкер радио) |
| 34 | 30A* | Мотор переднего стеклоподъемника водителя |
| 35 | 40A* | двигатель с откидным верхом |
| 36 | Диод | Топливный диод |
| 37 | — | Не используется |
| 38 | 15А** | Топливные форсунки (только Shelby) |
| 39 | 5A** | Зеркала с подогревом |
| 40 | 15А** | Модуль управления силовым агрегатом питания автомобиля 4 — катушка зажигания |
| 41 | Реле Г8ВА | Реле топливного насоса |
| 42 | Реле Г8ВА | Реле насоса промежуточного охладителя (только Shelby) |
| 43 | Реле Г8ВА | Реле компрессора кондиционера |
| 44 | Реле Г8ВА | Реле топливного насоса №2 (только Shelby) |
| 45 | 5A** | Запуск/запуск модуля управления силовым агрегатом |
| 46 | 5A** | Модуль управления силовым агрегатом мощность автомобиля 3 — общие компоненты силового агрегата |
| 47 | 15А** | Модуль управления силовым агрегатом мощность автомобиля 1 |
| 48 | 15А** | Модуль управления силовым агрегатом мощность автомобиля 5 |
| 49 | 15А** | Модуль управления силовым агрегатом мощность автомобиля 2 — компоненты силового агрегата, связанные с выбросами |
| 50 | Полное реле ISO | Реле вентилятора охлаждения (высокий уровень) |
| 51 | Полное реле ISO | Реле электровентилятора |
| 52 | Полное реле ISO | Реле стартера |
| 53 | Полное реле ISO | Реле обогревателя заднего стекла |
| 54 | Полное реле ISO | Реле переднего стеклоочистителя |
| 55 | Полное реле ISO | Реле вентилятора охлаждения (низкий уровень) |
| 56 | — | Не используется |
| 57 | Полное реле ISO | Реле модуля управления силовым агрегатом |
| 58 | Реле сильного тока | Насос дифференциальной жидкости (только Shelby) |
| * Картриджные предохранители ** Мини-предохранители |
2014
Пассажирский салон
| № | Номинал, Ампер | Защищенные компоненты |
|---|---|---|
| 1 | 30A | Заднее стекло водителя (только кабриолет) |
| 2 | 15A | Не используется (запасной) |
| 3 | 15A | SYNC |
| 4 | 30A | Пассажирское заднее стекло (только кабриолет) |
| 5 | 10A | Блокировка переключения передач с тормозом |
| 6 | 20A | Поворотники, аварийка |
| 7 | 10A | Левая фара ближнего света |
| 8 | 10A | Правая фара ближнего света |
| 9 | 15A | Подарочные светильники |
| 10 | 15A | Переключатель подсветки, проекционные светильники Pony |
| 11 | 10A | Модуль безопасности |
| 12 | 7.5A | Зеркала с электроприводом |
| 13 | 5A | Не используется (запасной) |
| 14 | 10A | Центральный информационный дисплей, электронная финишная панель, система глобального позиционирования |
| 15 | 10A | Климат-контроль |
| 16 | 15A | Не используется (запасной) |
| 17 | 20A | Дверные замки с электроприводом, открытие багажника |
| 18 | 20A | Не используется (запасной) |
| 19 | 25A | Не используется (запасной) |
| 20 | 15A | Диагностический разъем |
| 21 | 15A | Противотуманные фары |
| 22 | 15A | Парковые фонари, Фонари номерного знака |
| 23 | 15A | Фары дальнего света |
| 24 | 20A | Horn |
| 25 | 10A | Освещение по требованию (экономия заряда батареи), светильники для туалетного столика Visor |
| 26 | 10A | Кластер (батарея) |
| 27 | 20A | Питание замка зажигания |
| 28 | 5A | Отключение звука (начало) |
| 29 | 5A | Камера (запустить/запустить) |
| 30 | 5A | Двигатель с датчиком температуры |
| 31 | 10A | Модуль управления удерживающими устройствами |
| 32 | 10A | Система помощи при парковке задним ходом (не для Shelby), модуль управления динамикой автомобиля (только для Shelby) |
| 33 | 10A | Не используется (запасной) |
| 34 | 5A | Электронный контроль устойчивости |
| 35 | 10A | Запуск/запуск вспомогательного кузовного модуля |
| 36 | 5A | Противоугонная система |
| 37 | 10A | Катушка реле обогревателя заднего стекла |
| 38 | 20A | Не используется (запасной) |
| 39 | 20A | Радио/Навигация |
| 40 | 20A | Не используется (запасной) |
| 41 | 15A | Дополнительная задержка (окна, зеркало заднего вида с автоматическим затемнением [включая микрофон и компас] и дверной выключатель III) |
| 42 | 10A | Не используется (запасной) |
| 43 | 10A | Катушки реле обогрева сидений |
| 44 | 10A | Не используется (запасной) |
| 45 | 5A | Реле и модуль стеклоочистителя, реле вентилятора |
| 46 | 7.5A | Индикатор отключения подушки безопасности пассажира, Датчик классификации пассажиров |
| 47 | Автоматический выключатель 30А | Не используется (запасной) |
| 48 | Реле | Дополнительное реле задержки (окна, зеркало заднего вида с автоматическим затемнением [включая микрофон и компас] и дверной выключатель III) |
Моторного отсека
| № | Номинал, Ампер | Защищенные компоненты |
|---|---|---|
| 1 | 80A* | Панель предохранителей в салоне |
| 2 | — | Не используется |
| 3 | — | Не используется |
| 4 | 30A* | Реле электровентилятора |
| 5 | 20A* | Точка питания (тело) |
| 6 | 40A* | Реле обогревателя заднего стекла |
| 7 | 40A* | Реле вентилятора охлаждения |
| 8 | 40A* | Насос антиблокировочной тормозной системы |
| 9 | 30A* | Дворники |
| 10 | 30A* | Клапан антиблокировочной тормозной системы |
| 11 | — | Не используется |
| 12 | 20A* | Насос дифференциальной жидкости (только Shelby) |
| 13 | 20А** | Реле топливного насоса (не Shelby) |
| 13 | 25А** | Реле топливного насоса (только Shelby) |
| 14 | 20А** | Реле топливного насоса №2 (только Shelby) |
| 15 | 10А** | Реле насоса промежуточного охладителя (только Shelby) |
| 16 | 20А** | Сиденья с подогревом |
| 17 | 10А** | смысл генератора |
| 18 | 20A* | Вспомогательный кузовной модуль |
| 19 | 30A* | Реле стартера |
| 20 | 30A* | Задний усилитель (радио Shaker Pro) |
| 21 | 30A* | Реле силового агрегата |
| 22 | 20A* | Розетка (приборная панель) |
| 23 | 10А** | Поддерживающая мощность модуля управления силовым агрегатом |
| 24 | 10А** | Включение/выключение тормоза |
| 25 | 10А** | Реле компрессора кондиционера |
| 26 | 20А** | Реле левой фары сильного разряда |
| 27 | 20А** | Реле правой фары сильного разряда |
| 28 | — | Не используется |
| 29 | 30A* | Пассажирское переднее окно |
| 30 | — | Не используется |
| 31 | 30A* | Пассажирское сиденье с электроприводом |
| 32 | 30A* | Водительское сиденье с электроприводом |
| 33 | 30A* | Фронтальный усилитель (Шейкер радио) |
| 34 | 30A* | Мотор переднего стеклоподъемника водителя |
| 35 | 40A* | двигатель с откидным верхом |
| 36 | Диод | Топливный диод |
| 37 | — | Не используется |
| 38 | 15 А** | Топливные форсунки (только Shelby) |
| 39 | 5A** | Зеркала с подогревом |
| 40 | 15 А** | Модуль управления силовым агрегатом питания автомобиля 4 — катушка зажигания |
| 41 | Реле Г8ВА | Реле топливного насоса |
| 42 | Реле Г8ВА | Реле насоса промежуточного охладителя (только Shelby) |
| 43 | Реле Г8ВА | Реле компрессора кондиционера |
| 44 | Реле Г8ВА | Реле топливного насоса №2 (только Shelby) |
| 45 | 5A** | Запуск/запуск модуля управления силовым агрегатом |
| 46 | 5A** | Модуль управления силовым агрегатом мощность автомобиля 3 — общие компоненты силового агрегата |
| 47 | 15А** | Модуль управления силовым агрегатом мощность автомобиля 1 |
| 48 | 15А** | Модуль управления силовым агрегатом мощность автомобиля 5 |
| 49 | 15А** | Модуль управления силовым агрегатом мощность автомобиля 2 — компоненты силового агрегата, связанные с выбросами |
| 50 | Полное реле ISO | Реле вентилятора охлаждения (высокий уровень) |
| 51 | Полное реле ISO | Реле электровентилятора |
| 52 | Полное реле ISO | Реле стартера |
| 53 | Полное реле ISO | Реле обогревателя заднего стекла |
| 54 | Полное реле ISO | Реле переднего стеклоочистителя |
| 55 | Полное реле ISO | Расход реле вентилятора охлаждения) |
| 56 | — | Не используется |
| 57 | Полное реле ISO | Реле модуля управления силовым агрегатом |
| 58 | Реле сильного тока | Насос дифференциальной жидкости (только Shelby) |
| * Картриджные предохранители ** Мини-предохранители |
