Предохранители и реле Ford Mustang (2015-2022..)

Схемы относятся к указанным годам и вариантам Ford Mustang (2015-2022..). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Ford.

Быстрый ответ

Как пользоваться схемой Ford Mustang (2015-2022)

Ниже собраны расположение блоков, изображения схем и таблицы назначений. Сначала выберите раздел для своего года и исполнения автомобиля, затем сопоставьте номер позиции, заводское обозначение и номинал.

Где искать блок в пассажирском салоне и блок в моторном отсеке.

Что сверить Год выпуска, рынок, двигатель, комплектацию и маркировку на крышке блока.

Перед заменой Отключить потребитель и поставить элемент только штатного типа и номинала.

Оглавление

Расположение предохранителей Форд Мустанг 2015-2022…

Предохранители прикуривателя (розетки) в Ford Mustang Это предохранители № 53 (прикуриватель) и № 54 (вспомогательная розетка) в блоке предохранителей моторного отсека.

Расположение блока предохранителей

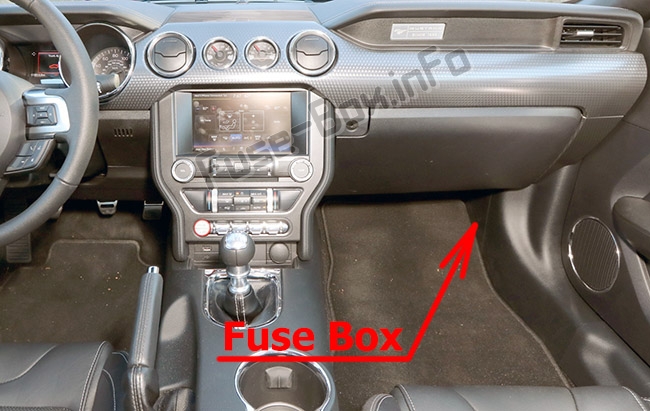

Пассажирский салон

Панель предохранителей находится с правой стороны в пространстве для ног пассажира за панелью отделки и пластиковой кодовой карточкой ключа. Пассажирский салон

Чтобы снять панель отделки, поднимите ее с задних удерживающих крючков, одновременно потянув на себя и отведя в сторону.
Чтобы установить ее на место, совместите выступы с пазами на панели, верните панель на место и закройте ее.
Чтобы добраться до панели предохранителей, сначала извлеките карточку с кодом ключа.

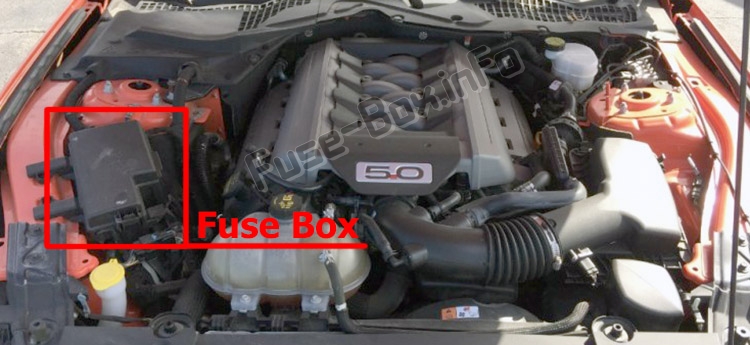

Моторного отсека

Распределительная коробка расположена в моторном отсеке. Моторного отсека

Схемы блока предохранителей

2015

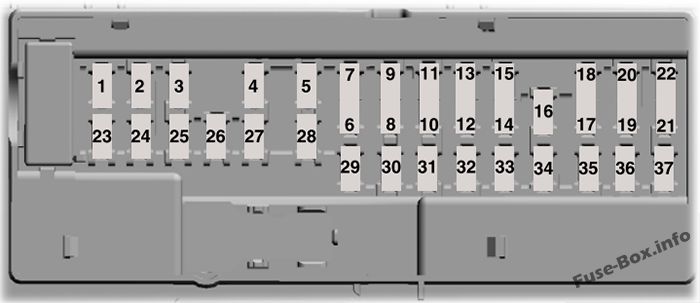

Пассажирский салон

Назначение предохранителей в салоне (2015)

№	Номинал, Ампер	Защищенные компоненты
1	10A	Лампы спроса.
2	7,5 А	Модуль памяти зеркала с электроприводом.
3	20A	Разблокировка консоли водителя.
4	5A	Не используется.
5	20A	Усилитель сабвуфера.
6	10A	Не использовался (запасной).
7	10A	Не использовался (запасной).
8	10A	Не использовался (запасной).
9	10A	Не используется.
10	5A	Не используется.
11	5A	Не используется.
12	7.5A	Модуль климат-контроля.
13	7.5A	Модуль шлюза. Модуль управления рулевой колонкой. Приборный щиток.
14	10A	Не использовался (запасной).
15	10A	Модуль шлюза.
16	15A	Выпуск деклида.
17	5A	Не использовался (запасной).
18	5A	Модуль датчика вторжения.
19	5A	Индикатор отключения подушки безопасности пассажира.
20	5A	Не использовался (запасной).
21	5A	Датчик температуры и влажности в салоне.
22	5A	Модуль системы классификации пассажиров.
23	10A	Переключатели. Электрические стеклоподъемники. Зеркало заднего вида.
24	30A	Разблокировка центрального замка.
25	30A	Не использовался (запасной).
26	30A	Электродвигатель правого переднего стеклоподъемника.
27	30A	Усилитель.
28	20A	Вспомогательный кузовной модуль.
29	30A	Электростеклоподъемник левого заднего стекла.
30	30A	Электростеклоподъемник правого заднего стекла.
31	15A	Не использовался (запасной).
32	10A	Удаленный вход без ключа. Многофункциональный дисплей. СИНХР. Модуль глобальной системы позиционирования. Датчики.
33	20A	Головное аудиоустройство.
34	30A	Разбег-старт автобус.
35	5A	Модуль управления удерживающими устройствами.
36	15A	Вспомогательный кузовной модуль.
37	15A	Шина запуска-пуска коробки распределения питания.
—	30A	Не использовался (запасной).

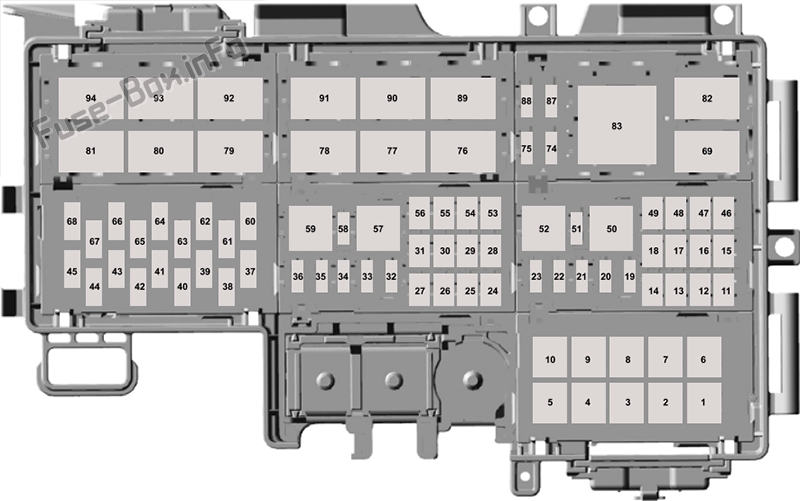

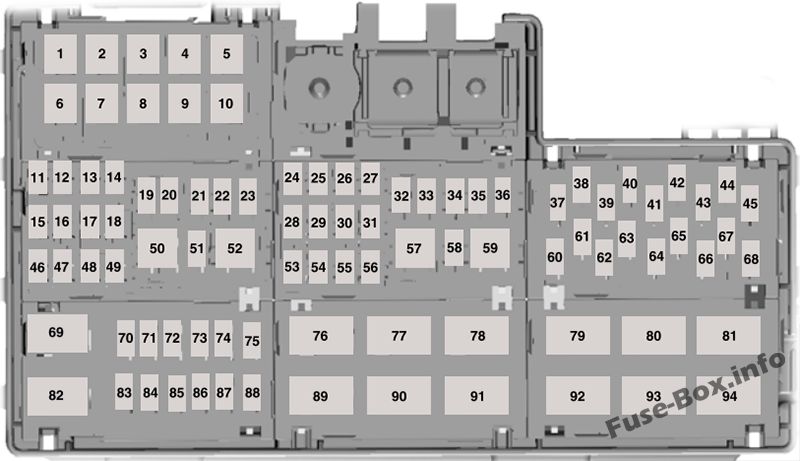

Моторного отсека

Назначение предохранителей в распределительной коробке (2015 г.)

№	Номинал, Ампер	Защищенные компоненты
1	—	Не используется.
2	—	Не используется.
3	—	Не используется.
4	—	Не используется.
5	50A*	Насос автоматической тормозной системы.
6	50A*	Модуль управления кузовом.
7	60A*	Модуль управления кузовом.
8	50A*	Модуль управления кузовом.
9	40A*	Обогрев заднего стекла.
10	40A*	Двигатель вентилятора.
11	30 А**	Левое переднее окно.
12	30**	Сиденье водителя.
13	30 А**	Пассажирское место.
14	30 А**	Модуль сиденья с климат-контролем.
15	20А**	Мотор с откидным верхом.
16	—	Не используется.
17	20А**	Мотор с откидным верхом.
18	—	Не используется.
19	20А***	Реле блокировки рулевой колонки.
20	10А***	Выключатель тормоза.
21	20А***	Рог.
22	10А***	Реле модуля управления силовым агрегатом.
23	10А***	Муфта кондиционера.
24	30 А**	Модуль качества напряжения.
25	—	Не используется.
26	25А**	Мотор стеклоочистителя.
27	—	Не используется.
28	30 А**	Клапан автоматической тормозной системы.
29	30 А**	Электронный вентилятор 1.
30	30 А**	Электромагнит стартера.
31	40А**	Электронный вентилятор 3.
32	10А***	Катушка реле блокировки.
33	20А***	Левые газоразрядные фары высокой интенсивности.
34	—	Не используется.
35	20A	Правые газоразрядные фары высокой интенсивности.
36	10А***	Альтернативный смысл.
37	—	Не используется.
38	20А***	Мощность автомобиля 1.
39	—	Не используется.
40	20А***	Мощность автомобиля 2.
41	15А***	Топливные форсунки.
42	15А***	Мощность автомобиля 3.
43	—	Не используется.
44	15А***	Мощность автомобиля 4.
45	—	Не используется.
46	—	Не используется.
47	—	Не используется.
48	—	Не используется.
49	30А**	Топливный насос.
50	—	Реле блокировки рулевой колонки.
51	—	Не используется.
52	—	Реле звукового сигнала.
53	20А**	Зажигалка.
54	20А**	Вспомогательная точка питания.
55	25А**	Электронный вентилятор 2.
56	—	Не используется.
57	—	Реле муфты кондиционера.
58	—	Не используется.
59	—	Не используется.
60	5А***	Модуль управления силовым агрегатом.
61	—	Не используется.
62	5А***	Выключатель запуска/старта антиблокировочной системы тормозов.
63	—	Не используется.
64	5А***	Электронный усилитель руля.
65	—	Не используется.
66	5А***	Информационная система слепых зон. Камера заднего вида. Катушки реле компрессора кондиционера.
67	—	Не используется.
68	10А***	Регулятор уровня фар.
69	—	Реле вспомогательной точки питания.
70	10А***	Обогрев наружных зеркал.
71	—	Не используется.
72	5А***	Модуль датчика дождя.
73	—	Не используется.
74	5А***	Датчик массы воздушного потока.
75	—	Не используется.
76	—	Обогрев заднего стекла.
77	—	Электронный вентилятор охлаждения 2.
78	—	Реле левой фары с мощным разрядом (экспорт).
79	—	Реле правой фары сильного разряда (экспорт).
80	—	Реле стеклоочистителя.
81	—	Электромагнит стартера.
82	—	Реле модуля управления силовым агрегатом.
83	—	Не используется.
84	—	Не используется.
85	—	Не используется.
86	—	Не используется.
87	—	Не используется.
88	—	Не используется.
89	—	Электронное реле вентилятора 1.
90	—	Не используется.
91	—	Электронное реле вентилятора 3.
92	—	Реле мотора вентилятора.
93	—	Не используется.
94	—	Реле топливного насоса.
		* Патронные предохранители. ** Мини-предохранители.

2016

Пассажирский салон

Назначение предохранителей в салоне (2016)

№	Номинал, Ампер	Защищенные компоненты
1	10A	Лампы спроса.
2	7.5A	Модуль памяти зеркала с электроприводом.
3	20A	Разблокировка консоли водителя.
4	5A	Не использовался (запасной).
5	20A	Усилитель сабвуфера.
6	10A	Не использовался (запасной).
7	10A	Не использовался (запасной).
8	10A	Не использовался (запасной).
9	10A	Не использовался (запасной).
10	5A	Не использовался (запасной).
11	5A	Не использовался (запасной).
12	7,5 А	Модуль климат-контроля.
13	7,5 А	Модуль шлюза. Модуль управления рулевой колонкой. Приборный щиток.
14	10A	Не использовался (запасной).
15	10A	Модуль шлюза.
16	15A	Выпуск деклида.
17	5A	Не использовался (запасной).
18	5A	Модуль датчика вторжения.
19	7,5 А	Индикатор отключения подушки безопасности пассажира.
20	7,5 А	Не использовался (запасной).
21	5A	Датчик температуры и влажности в салоне.
22	5A	Модуль системы классификации пассажиров.
23	10A	Переключатели. Электрические стеклоподъемники. Зеркало заднего вида.
24	20A	Разблокировка центрального замка.
25	30A	Магнерид.
26	30A	Электродвигатель правого переднего стеклоподъемника.
27	30A	Усилитель.
28	20A	Вспомогательный кузовной модуль.
29	30A	Электростеклоподъемник левого заднего стекла.
30	30A	Электростеклоподъемник правого заднего стекла.
31	15A	Не использовался (запасной).
32	10A	Удаленный вход без ключа. Многофункциональный дисплей. СИНХР. Модуль глобальной системы позиционирования. Датчики.
33	20A	Головное аудиоустройство.
34	30A	Разбег-старт автобус.
35	5A	Модуль управления удерживающими устройствами.
36	15A	Вспомогательный кузовной модуль.
37	15A	Шина запуска-пуска коробки распределения питания.
—	30A	Не использовался (запасной).

Моторного отсека

Назначение предохранителей в распределительной коробке (2016 г.)

№	Номинал, Ампер	Защищенные компоненты
1	—	Не используется.
2	—	Не используется.
3	—	Не используется.
4	—	Не используется.
5	50A*	Насос автоматической тормозной системы.
6	50A*	Модуль управления кузовом.
7	60A*	Модуль управления кузовом.
8	50A*	Модуль управления кузовом.
9	40A*	Обогрев заднего стекла.
10	40A*	Двигатель вентилятора.
11	30А**	Левое переднее окно.
12	30А**	Сиденье водителя.
13	30А**	Пассажирское место.
14	30А**	Модуль сиденья с климат-контролем.
15	20А**	Мотор с откидным верхом.
16	—	Не используется.
17	20А**	Мотор с откидным верхом.
18	—	Не используется.
19	20А***	Реле блокировки рулевой колонки.
20	10А***	Выключатель тормоза.
21	20А***	Рог.
22	10А***	Реле модуля управления силовым агрегатом.
23	10А***	Муфта кондиционера.
24	30А**	Модуль качества напряжения.
25	—	Не используется.
26	25А**	Мотор стеклоочистителя.
27	—	Не используется.
28	30А**	Клапан автоматической тормозной системы.
29	30А**	Электронный вентилятор 1.
30	30А**	Электромагнит стартера.
31	40А**	Электронный вентилятор 3.
32	10А***	Катушка реле блокировки.
33	20А***	Левые газоразрядные фары высокой интенсивности.
34	15А***	Выпускные клапаны.
35	20А***	Правые газоразрядные фары высокой интенсивности.
36	10А***	Альтернативный смысл.
37	—	Не используется.
38	20А***	Мощность автомобиля 1.
39	—	Не используется.
40	20А***	Мощность автомобиля 2.
41	15А***	Топливные форсунки.
42	15А***	Мощность автомобиля 3.
43	—	Не используется.
44	15А***	Мощность автомобиля 4.
45	—	Не используется.
46	20А**	Дифференциальный насос.
47	—	Не используется.
48	30 А**	Топливный насос №2.
49	30 А**	Топливный насос.
50	—	Реле блокировки рулевой колонки.
51	—	Не используется.
52	—	Реле звукового сигнала.
53	20А**	Зажигалка.
54	20А**	Вспомогательная точка питания.
55	25А**	Электронный вентилятор 2.
56	—	Не используется.
57	—	Реле муфты кондиционера.
58	—	Не используется.
59	—	Выпускные клапаны.
60	5A	Модуль управления силовым агрегатом.
61	—	Не используется.
62	5A	Выключатель запуска/старта антиблокировочной системы тормозов.
63	—	Не используется.
64	5A	Электронный усилитель руля.
65	—	Не используется.
66	5A	Информационная система слепых зон. Камера заднего вида. Катушки реле компрессора кондиционера.
67	—	Не используется.
68	10А***	Регулятор уровня фар.
69	—	Реле вспомогательной точки питания.
70	10А***	Обогрев наружных зеркал.
71	—	Не используется.
72	5A	Модуль датчика дождя.
73	—	Не используется.
74	5A	Датчик массы воздушного потока.
75	—	Не используется.
76	—	Обогрев заднего стекла.
77	—	Электронный вентилятор охлаждения 2.
78	—	Реле левой фары с мощным разрядом (экспорт).
79	—	Реле правой фары сильного разряда (экспорт).
80	—	Реле стеклоочистителя.
81	—	Электромагнит стартера.
82	—	Реле модуля управления силовым агрегатом.
83	—	Не используется.
84	—	Не используется.
85	—	Не используется.
86	—	Не используется.
87	—	Не используется.
88	—	Не используется.
89	—	Электронное реле вентилятора 1.
90	—	Дифференциальный насос.
91	—	Электронное реле вентилятора 3.
92	—	Реле мотора вентилятора.
93	—	Топливный насос №2.
94	—	Реле топливного насоса.
		* J-образные предохранители. Предохранители в корпусе М. * Микропредохранители.

2017

Пассажирский салон

Назначение предохранителей в салоне (2017)

№	Номинал, Ампер	Защищенные компоненты
1	10A	Лампы спроса.
2	7,5 А	Модуль памяти зеркала с электроприводом.
3	20A	Разблокировка консоли водителя.
4	—	Не используется.
5	20A	Усилитель сабвуфера.
6	—	Не используется.
7	—	Не используется.
8	—	Не используется.
9	—	Не используется.
10	—	Не используется.
11	—	Не используется.
12	7.5A	Модуль климат-контроля.
13	7.5A	Модуль шлюза. Модуль управления рулевой колонкой. Приборный щиток.
14	—	Не используется.
15	10A	Модуль шлюза.
16	15A	Выпуск деклида.
17	5A	Не использовался (запасной).
18	5A	Модуль датчика вторжения.
19	7.5A	Индикатор отключения подушки безопасности пассажира.
20	—	Не используется.
21	5A	Датчик температуры и влажности в салоне.
22	5A	Модуль системы классификации пассажиров.
23	10A	Переключатели. Электрические стеклоподъемники. Зеркало заднего вида.
24	20A	Разблокировка центрального замка.
25	30A	Магнерид.
26	30A	Электродвигатель правого переднего стеклоподъемника.
27	30A	Усилитель.
28	20A	Вспомогательный кузовной модуль.
29	30A	Электростеклоподъемник левого заднего стекла.
30	30A	Электростеклоподъемник правого заднего стекла.
31	—	Не используется.
32	10A	Удаленный вход без ключа. Многофункциональный дисплей. СИНХР. Модуль глобальной системы позиционирования. Датчики.
33	20A	Головное аудиоустройство.
34	30A	Разбег-старт автобус.
35	5A	Модуль управления удерживающими устройствами.
36	15A	Вспомогательный кузовной модуль.
37	20A	Шина запуска-пуска коробки распределения питания.
—	30A	Не использовался (запасной).

Моторного отсека

Назначение предохранителей в распределительной коробке (2017 г.)

№	Номинал, Ампер	Защищенные компоненты
1	—	Не используется.
2	—	Не используется.
3	—	Не используется.
4	—	Не используется.
5	50A*	Насос автоматической тормозной системы.
6	50A*	Модуль управления кузовом.
7	60A*	Модуль управления кузовом.
8	50A*	Модуль управления кузовом.
9	40A*	Обогрев заднего стекла.
10	40A*	Двигатель вентилятора.
11	30 А**	Левое переднее окно.
12	30 А**	Сиденье водителя.
13	30 А**	Пассажирское место.
14	30 А**	Модуль сиденья с климат-контролем.
15	20А**	Мотор с откидным верхом.
16	—	Не используется.
17	20А**	Мотор с откидным верхом.
18	—	Не используется.
19	20А***	Реле блокировки рулевой колонки.
20	10А***	Выключатель тормоза.
21	20А***	Рог.
22	10А***	Реле модуля управления силовым агрегатом.
23	10А***	Муфта кондиционера.
24	30 А**	Модуль качества напряжения.
25	—	Не используется.
26	25А**	Мотор стеклоочистителя.
27	—	Не используется.
28	30 А**	Клапан автоматической тормозной системы.
29	30 А**	Электронный вентилятор 1.
30	30 А**	Электромагнит стартера.
31	40А**	Электронный вентилятор 3.
32	10А***	Катушка реле блокировки.
33	20А***	Левые газоразрядные фары высокой интенсивности.
34	15А***	Выпускные клапаны.
35	20А***	Правые газоразрядные фары высокой интенсивности.
36	10А***	Альтернативный смысл.
37	—	Не используется.
38	20А***	Мощность автомобиля 1.
39	—	Не используется.
40	20А***	Мощность автомобиля 2.
41	15А***	Топливные форсунки.
42	15А***	Мощность автомобиля 3.
43	—	Не используется.
44	15А***	Мощность автомобиля 4.
44	30А***	Катушки зажигания (только GT350).
45	—	Не используется.
46	20А**	Дифференциальный насос.
47	—	Не используется.
48	30А**	Топливный насос №2.
49	30А**	Топливный насос.
50	—	Реле блокировки рулевой колонки.
51	—	Не используется.
52	—	Реле звукового сигнала.
53	20А**	Зажигалка.
54	20А**	Вспомогательная точка питания.
55	25А**	Электронный вентилятор 2.
56	—	Не используется.
57	—	Реле муфты кондиционера.
58	—	Не используется.
59	—	Реле выпускных клапанов.
60	5А***	Модуль управления силовым агрегатом.
61	—	Не используется.
62	5А***	Выключатель запуска/старта антиблокировочной системы тормозов.
63	—	Не используется.
64	5А***	Электронный усилитель руля.
65	—	Не используется.
66	5А***	Информационная система слепых зон. Камера заднего вида. Катушки реле компрессора кондиционера.
67	—	Не используется.
68	10А***	Регулятор уровня фар.
69	—	Реле вспомогательной точки питания.
70	10А***	Обогрев наружных зеркал.
71	—	Не используется.
72	5А***	Модуль датчика дождя.
73	—	Не используется.
74	5А***	Датчик массы воздушного потока.
75	—	Не используется.
76	—	Реле обогревателя заднего стекла.
77	—	Электронное реле вентилятора охлаждения 2.
78	—	Реле левой фары с мощным разрядом (экспорт).
79	—	Реле правой фары сильного разряда (экспорт).
80	—	Реле стеклоочистителя.
81	—	Электромагнитное реле стартера.
82	—	Реле модуля управления силовым агрегатом.
83	—	Не используется.
84	—	Не используется.
85	—	Не используется.
86	—	Не используется.
87	—	Не используется.
88	—	Не используется.
89	—	Электронное реле вентилятора 1.
90	—	Дифференциальное реле насоса.
91	—	Электронное реле вентилятора 3.
92	—	Реле мотора вентилятора.
93	—	Реле топливного насоса №2.
94	—	Реле топливного насоса.
		* J-образные предохранители. Предохранители в корпусе М. * Микропредохранители.

2018

Пассажирский салон

Назначение предохранителей в салоне (2018)

№	Номинал, Ампер	Защищенные компоненты
1	—	Не используется.
2	7,5 А	Модуль памяти зеркал с электроприводом (зеркало со стороны водителя). Модуль сиденья с памятью.
3	20A	Разблокировка консоли водителя.
4	—	Не используется.
5	20A	Усилитель сабвуфера.
6	—	Не используется.
7	—	Не используется.
8	—	Не используется.
9	—	Не используется.
10	5A	Телематика.
11	—	Не используется.
12	7.5A	Модуль климат-контроля.
13	7.5A	Модуль шлюза. Модуль управления рулевой колонкой. Приборный щиток.
14	10A	Электронный силовой модуль.
15	10A	Модуль шлюза.
16	15A	Выпуск деклида.
17	5A	Звуковой оповещатель с батарейным питанием.
18	5A	Модуль датчика вторжения.
19	7.5A	Электронный силовой модуль.
20	7.5A	Модуль управления фарами.
21	5A	Датчик температуры и влажности в салоне. Передняя камера.
22	5A	Не использовался (запасной).
23	10A	Переключатели. Электрические стеклоподъемники. Зеркало заднего вида.
24	20A	Центральный замок/разблокировка.
25	30A	Модуль динамики автомобиля.
26	30A	Электродвигатель правого переднего стеклоподъемника (модуль распределения питания).
27	30A	Усилитель.
28	20A	Вспомогательный кузовной модуль.
29	30A	Электростеклоподъемник левого заднего стекла.
30	30A	Электростеклоподъемник правого заднего стекла.
31	—	Не используется.
32	10A	Удаленный вход без ключа. Многофункциональный дисплей. СИНХР. Модуль глобальной системы позиционирования. Датчики.
33	20A	Головное аудиоустройство.
34	30A	Разбег-старт автобус.
35	5A	Не использовался (запасной).
36	15A	Вспомогательный кузовной модуль.
37	20A	Модуль обогрева рулевого колеса.

Моторного отсека

Назначение предохранителей в распределительной коробке (2018 г.)

№	Номинал, Ампер	Защищенные компоненты
1	—	Не используется.
2	—	Не используется.
3	30A	Электронный вентилятор 1.
4	40A	Электронный вентилятор 3.
5	50A	Насос автоматической тормозной системы.
6	50A	Модуль управления кузовом.
7	60A	Модуль управления кузовом.
8	50A	Модуль управления кузовом.
9	40A	Обогрев заднего стекла.
10	40A	Двигатель вентилятора.
11	30A	Левое переднее окно.
12	30A	Сиденье водителя.
13	30A	Пассажирское место.
14	30A	Модуль сиденья с климат-контролем.
15	20A	Мотор с откидным верхом.
16	—	Не используется.
17	20A	Мотор с откидным верхом.
18	—	Не используется.
19	20A	Реле блокировки рулевой колонки.
20	10A	Выключатель тормоза.
21	20A	Рог.
22	10A	Реле модуля управления силовым агрегатом.
23	10A	Муфта кондиционера.
24	30A	Модуль качества напряжения.
25	—	Не используется.
26	25A	Мотор стеклоочистителя.
27	—	Не используется.
28	30A	Клапан автоматической тормозной системы.
29	—	Не используется.
30	30A	Электромагнит стартера.
31	—	Не используется.
32	10A	Катушка реле блокировки.
33	15A	Работа/Пуск (кроме GT350).
33	20A	Левые газоразрядные фары высокой интенсивности (только GT350).
34	15A	Выпускные клапаны.
35	20A	Правые газоразрядные фары высокой интенсивности (только GT350).
36	10A	Альтернативный смысл.
37	—	Не используется.
38	20A	Мощность автомобиля 1.
39	—	Не используется.
40	20A	Мощность автомобиля 2.
41	15A	Топливные форсунки.
42	15 A	Мощность автомобиля 3.
43	—	Не используется.
44	15 A	Мощность автомобиля 4.
44	30A	Катушки зажигания (только GT350).
45	—	Не используется.
46	20A	Дифференциальный насос.
47	—	Не используется.
48	30A	Топливный насос №2.
49	30A	Топливный насос.
50	—	Реле блокировки рулевой колонки.
51	—	Не используется.
52	—	Реле звукового сигнала.
53	20A	Зажигалка.
54	20A	Вспомогательная точка питания.
55	25 A	Электронный вентилятор 2.
56	—	Не используется.
57	—	Реле муфты кондиционера.
58	—	Не используется.
59	—	Реле выпускных клапанов.
60	5A	Модуль управления силовым агрегатом.
61	—	Не используется.
62	5A	Выключатель запуска/старта антиблокировочной системы тормозов.
63	—	Не используется.
64	5A	Электронный усилитель руля.
65	—	Не используется.
66	5A	Информационная система слепых зон. Камера заднего вида. Катушки реле компрессора кондиционера. Модуль динамики автомобиля.
67	—	Не используется.
68	10A	Регулятор уровня фар.
69	—	Реле вспомогательной точки питания.
70	10A	Обогрев наружных зеркал.
71	—	Не используется.
72	5A	Модуль датчика дождя.
73	—	Не используется.
74	5A	Датчик массы воздушного потока.
75	—	Не используется.
76	—	Реле обогревателя заднего стекла.
77	—	Электронное реле вентилятора охлаждения 2.
78	—	Реле запуска/запуска.
79	—	Не используется.
80	—	Реле стеклоочистителя.
81	—	Электромагнитное реле стартера.
82	—	Реле модуля управления силовым агрегатом.
83	—	Не используется.
84	—	Не используется.
85	—	Не используется.
86	—	Не используется.
87	—	Не используется.
88	—	Не используется.
89	—	Электронное реле вентилятора 1.
90	—	Дифференциальное реле насоса.
91	—	Электронное реле вентилятора 3.
92	—	Реле мотора вентилятора.
93	—	Реле топливного насоса №2.
94	—	Реле топливного насоса.

2019

Пассажирский салон

Назначение предохранителей в салоне (2019)

№	Номинал, Ампер	Защищенный компонент
1	—	Не используется.
2	7.5A	Модуль памяти зеркал с электроприводом (зеркало со стороны водителя). Модуль сиденья с памятью.
3	20A	Разблокировка консоли водителя.
4	—	Не используется.
5	20A	Усилитель сабвуфера.
6	—	Не используется.
7	—	Не используется.
8	—	Не используется.
9	—	Не используется.
10	5A	Телематика.
11	—	Не используется.
12	7,5 А	Модуль климат-контроля.
13	7,5 А	Модуль шлюза. Модуль управления рулевой колонкой. Приборный щиток.
14	10A	Электронный силовой модуль.
15	10A	Модуль шлюза.
16	15A	Выпуск деклида.
17	5A	Звуковой оповещатель с батарейным питанием.
18	5A	Модуль датчика вторжения.
19	7,5 А	Электронный силовой модуль.
20	7,5 А	Модуль управления фарами.
21	5A	Датчик температуры и влажности в салоне. Передняя камера.
22	5A	Не использовался (запасной).
23	10A	Переключатели. Электрические стеклоподъемники. Зеркало заднего вида.
24	20A	Центральный замок/разблокировка.
25	30A	Модуль динамики автомобиля.
26	30A	Электродвигатель правого переднего стеклоподъемника (модуль распределения питания).
27	30A	Усилитель.
28	20A	Вспомогательный кузовной модуль.
29	30A	Электростеклоподъемник левого заднего стекла.
30	30A	Электростеклоподъемник правого заднего стекла.
31	—	Не используется.
32	10A	Удаленный вход без ключа. Многофункциональный дисплей. СИНХР. Модуль глобальной системы позиционирования. Датчики.
33	20A	Головное аудиоустройство.
34	30A	Разбег-старт автобус.
35	5A	Не использовался (запасной).
36	15A	Вспомогательный кузовной модуль.
37	20A	Модуль обогрева рулевого колеса.

Моторного отсека

Назначение предохранителей в распределительной коробке (2019)

№	Номинал, Ампер	Защищенный компонент
1	60A	Электронный вентилятор 1 (Шелби).
2	60A	Электронный вентилятор 3 (Шелби).
3	30A	Электронный вентилятор 1 (кроме Shelby).
4	40A	Электронный вентилятор 3 (кроме Shelby).
5	50A	Насос автоматической тормозной системы.
6	50A	Модуль управления кузовом.
7	60A	Модуль управления кузовом.
8	50A	Модуль управления кузовом.
9	40A	Обогрев заднего стекла.
10	40A	Двигатель вентилятора.
11	30A	Левое переднее окно.
12	30A	Сиденье водителя.
13	30A	Пассажирское место.
14	30A	Модуль сиденья с климат-контролем.
15	20A	Мотор с откидным верхом.
16	—	Не используется.
17	20A	Мотор с откидным верхом.
18	—	Не используется.
19	20A	Реле блокировки рулевой колонки (кроме Shelby).
19	10A	Модуль TCU (Шелби).
20	10A	Выключатель тормоза.
21	20A	Рог.
22	10A	Реле модуля управления силовым агрегатом.
23	10A	Муфта кондиционера.
24	30A	Модуль качества напряжения.
25	20A	Реле блокировки рулевой колонки (Шелби).
26	25 A	Мотор стеклоочистителя.
27	—	Не используется.
28	30A	Клапан автоматической тормозной системы.
29	—	Не используется.
30	30A	Электромагнит стартера.
31	—	Не используется.
32	10A	Катушка реле блокировки.
33	15 A	Run/Start (кроме Shelby).
33	20A	Левые газоразрядные фары высокой интенсивности (Shelby).
34	15 A	Выпускные клапаны.
35	20A	Правые газоразрядные фары высокой интенсивности (Shelby).
36	10A	Альтернативный смысл.
37	—	Не используется.
38	20A	Мощность автомобиля 1.
39	—	Не используется.
40	20A	Мощность автомобиля 2.
41	15A	Топливные форсунки.
42	15A	Мощность автомобиля 3.
43	—	Не используется.
44	15A	Мощность автомобиля 4 (кроме Шелби).
44	30A	Катушки зажигания (Шелби).
45	—	Не используется.
46	20A	Дифференциальный насос (Шелби).
47	—	Не используется.
48	30A	Топливный насос №2 (Шелби).
49	30A	Топливный насос.
50	—	Реле блокировки рулевой колонки.
51	—	Не используется.
52	—	Реле звукового сигнала.
53	20A	Зажигалка.
54	20A	Вспомогательная точка питания.
55	25A	Электронный вентилятор 2.
56	—	Не используется.
57	—	Реле муфты кондиционера.
58	—	Не используется.
59	—	Реле выпускных клапанов.
60	5A	Модуль управления силовым агрегатом.
61	—	Не используется.
62	5A	Выключатель запуска/старта антиблокировочной системы тормозов.
63	—	Не используется.
64	5A	Электронный усилитель руля.
65	—	Не используется.
66	5A	Информационная система слепых зон. Камера заднего вида. Катушки реле компрессора кондиционера. Модуль динамики автомобиля.
67	—	Не используется.
68	10A	Регулятор уровня фар.
69	—	Реле вспомогательной точки питания.
70	—	Не используется.
71	—	Не используется.
72	—	Не используется.
73	—	Не используется.
74	5A	Датчик массы воздушного потока.
75	5A	Модуль датчика дождя.
76	—	Реле обогревателя заднего стекла.
77	—	Электронное реле вентилятора охлаждения 2 (кроме Shelby).
78	—	Реле Run/Start (кроме Shelby).
79	—	Не используется.
80	—	Реле стеклоочистителя.
81	—	Электромагнитное реле стартера.
82	—	Реле модуля управления силовым агрегатом.
83	—	Реле питания минивентилятора (Шелби).
84	—	Не используется.
85	—	Не используется.
86	—	Не используется.
87	10A	Обогрев наружных зеркал.
88	—	Не используется.
89	—	Электронное реле вентилятора 1.
90	—	Дифференциальное реле насоса (Шелби).
91	—	Электронное реле вентилятора 3 (кроме Shelby).
92	—	Реле мотора вентилятора.
93	—	Реле топливного насоса №2 (Шелби).
94	—	Реле топливного насоса.

2020, 2021, 2022

Пассажирский салон

Назначение предохранителей в салоне (2020-2022 гг.)

№	Номинал, Ампер	Защищенный компонент
1	—	Не используется.
2	10A	Электрические стеклоподъемники. Электрохромное зеркало. Электрозамки дверей.
3	7,5А/-	Электрозеркала (базовые). Память сидений (базовая). Не используется (GT350, GT500).
4	20A	Не использовался (запасной).
5	—	Не используется.
6	10A	Не использовался (запасной).
7	10A	Не использовался (запасной).
8	5A	Телематический блок управления - модем.
9	5A	Не используется.
10	—	Не используется.
11	—	Не используется.
12	7.5A	Электронная панель управления. Модуль шлюза. Модуль переключения передач (GT500).
13	7.5A	Модуль управления рулевой колонкой. Приборный щиток.
14	15A	Не используется.
15	15A	СИНХР. Датчики.
16	—	Не используется.
17	7,5А/-	Переключатель регулировки положения фар (базовый). Не используется (GT350, GT500).
18	7.5A	Не используется.
19	5A	Не используется.
20	5A	модуль датчика проникновения.
21	5A	Датчик температуры и влажности в салоне.
22	5A	Вспомогательный кузовной модуль.
23	30A	Усилитель.
24	30A	Модуль динамики автомобиля.
25	20A	Модуль окружающего освещения (базовый). Вспомогательный кузовной модуль.
26	30A	Электродвигатель правого переднего стеклоподъемника (модуль распределения питания). Блок управления пассажирской двери.
27	30А/-	Левый задний электростеклоподъемник (базовый). Не используется (GT350, GT500).
28	30А/-	Электростеклоподъемник правого заднего стекла (базовый). Не используется (GT350, GT500).
29	15A	Модуль шлюза (базовый). Не используется (запасной) (GT350, GT500).
30	5A	Не используется (запасной)
31	10A	Удаленный вход без ключа.
32	20A	Аудио блок.
33	—	Не используется.
34	30A	Запустить/запустить автобус.
35	5А/-	Реле пуска/пуска коробки распределения питания (базовое). Не используется (GT350, GT500).
36	15А/-	Фронтальная камера (базовая). Не используется (GT350, GT500).
37	20А/-	Модуль обогрева рулевого колеса (базовый). Запуск/запуск модуля управления силовым агрегатом (GT350). Не используется (GT500).

Моторного отсека

Назначение предохранителей в распределительной коробке (2020-2022 гг.)

№	Номинал, Ампер	Защищенный компонент
1	60А/-	Электронный вентилятор 1 (GT500). Не используется (база, GT350).
2	—	Не используется.
3	30А/-	Электронный вентилятор 1 (базовый). Не используется (GT350, GT500).
4	40А/-	Электронный вентилятор 3 (базовый). Не используется (GT350, GT500).
5	50A	Насос автоматической тормозной системы.
6	50A	Модуль управления кузовом.
7	60A	Модуль управления кузовом.
8	50A	Модуль управления кузовом.
9	40A	Обогрев заднего стекла.
10	40A	Двигатель вентилятора.
11	30A	Левое переднее окно.
12	30A	Сиденье водителя.
13	30A	Пассажирское место.
14	30A	Модуль сиденья с климат-контролем.
15	20А/-	Ведомый двигатель складного верха (базовый). Не используется (GT350, GT500).
16	15A	Насос охладителя наддувочного воздуха (GT500). Не используется (база, GT350).
17	20А/-	Главный двигатель складного верха (база). Не используется (GT350, GT500).
18	—	Не используется.
19	20А / 10А	Реле блокировки рулевой колонки (базовое, GT350) (20А). Блок управления коробкой передач (GT500) (10А).
20	10A	Выключатель тормоза.
21	20A	Рог.
22	10A	Реле модуля управления силовым агрегатом.
23	10A	Муфта кондиционера.
24	30A	Модуль качества напряжения.
25	20А/-	Реле блокировки рулевой колонки (GT500). Не используется (база, GT350).
26	25A	Мотор стеклоочистителя.
27	—	Не используется.
28	30A	Клапан автоматической тормозной системы.
29	30А/-	Электронный вентилятор 1 (GT350). Не используется (базовый, GT500).
30	30A	Электромагнит стартера.
31	40А/-	Электронный вентилятор 3 (GT350). Не используется (базовый, GT500).
32	10A	Катушка реле блокировки.
33	15A	Запуск/запуск (базовый).
	20A	Левые газоразрядные фары высокой интенсивности (GT350, GT500).
34	15A	Выпускные клапаны.
35	20А/-	Правые газоразрядные фары высокой интенсивности (GT350, GT500). Не используется (основа).
36	10A	Смысл генератора.
37	—	Не используется.
38	20A	Мощность автомобиля 1.
39	—	Не используется.
40	20A	Мощность автомобиля 2.
41	15A	Топливные форсунки.
42	15A	Мощность автомобиля 3.
43	—	Не используется.
44	15А / 30А	Мощность автомобиля 4 (базовая) (15А). Мощность автомобиля 4 (GT350, GT500) (30А).
45	—	Не используется.
46	20А/-	Дифференциальный насос (GT350. GT500). Не используется (основа).
47	—	Не используется.
48	30А/-	Топливный насос №2 (GT350, GT500). Не используется (основа).
49	30A	Топливный насос.
50	—	Реле блокировки рулевой колонки (базовое, GT500). Не используется (GT350).
51	—	Не используется.
52	—	Реле звукового сигнала.
53	20A	Зажигалка.
54	20A	Вспомогательная точка питания.
55	25А/-	Электронный вентилятор 2 (базовый, GT350). Не используется (GT500).
56	—	Не используется.
57	—	Реле муфты кондиционера.
58	—	Не используется.
59	—	Реле выпускных клапанов.
60	5A	Модуль управления силовым агрегатом.
61	—	Не используется.
62	5A	Переключатель запуска/старта антиблокировочной тормозной системы.
63	—	Не используется.
64	5A	Электронный усилитель руля.
65	—	Не используется.
66	5A	Информационная система слепых зон. Камера заднего вида. Катушки реле обогревателя заднего стекла. Модуль динамики автомобиля.
67	—	Не используется.
68	10A	Переключатель регулировки положения фар (базовый). Фирменное освещение (GT350, GT500).
69	—	Реле прикуривателя. Реле вспомогательной точки питания.
74	5А/-	Датчик массового расхода воздуха (базовый, GT350). Не используется (GT500).
75	5А/-	Модуль датчика дождя (базовый). Не используется (GT350, GT500).
76	—	Реле обогревателя заднего стекла.
77	—	Электронное реле вентилятора охлаждения 2 (базовый, GT350). Не используется (GT500).
78	—	Реле запуска/пуска (базовое). Не используется (GT350, GT500).
79	—	Реле насоса охладителя наддувочного воздуха (GT500). Не используется (база, GT350).
80	—	Реле стеклоочистителя.
81	—	Электромагнитное реле стартера.
82	—	Реле модуля управления силовым агрегатом.
83	—	Реле вентилятора системы охлаждения (GT500). Не используется (база, GT350).
87	10A	Обогрев наружных зеркал.
88	—	Не используется.
89	—	Электронное реле вентилятора 1 (базовый, GT350). Не используется (GT500).
90	—	Реле дифференциального насоса (GT350, GT500). Не используется (основа).
91	—	Электронное реле вентилятора 3 (базовый, GT350). Не используется (GT500).
92	—	Реле мотора вентилятора.
93	—	Реле топливного насоса №2 (GT350, GT500). Не используется (основа).
94	—	Реле топливного насоса.

Безопасная диагностика

Частые вопросы о предохранителях Ford Mustang (2015-2022)

Ответы помогают выбрать нужную таблицу и избежать опасной замены «наугад». Точный номер элемента всегда сверяйте с разделом для своего года и исполнения.

Где находятся блоки предохранителей Ford Mustang (2015-2022)?

На странице разобраны блок в пассажирском салоне и блок в моторном отсеке. Начните со схемы расположения, затем откройте таблицу именно того блока, к которому относится неисправная цепь.

Как выбрать схему для нужного года выпуска?

Материал рассчитан на Ford Mustang 2015-2022 годов. Внутри страницы годы и варианты разделены заголовками. Сверьте год, рынок, двигатель и обозначения на крышке блока: комплектация и дата производства могут менять состав цепей.

Как найти предохранитель прикуривателя или розетки?

Ищите в таблицах штатные обозначения CIGAR, CIG, P/OUTLET, POWER OUTLET или 12V SOCKET. Если розеток несколько, у них могут быть отдельные позиции. Номер и номинал берите только из подходящей вашему автомобилю таблицы.

Как найти цепь топливного насоса, фар или вентилятора?

Ориентируйтесь не только на русский перевод, но и на заводскую маркировку: FUEL PUMP, H/LAMP, BLOWER, COOLING FAN и близкие обозначения. Для управляемой цепи дополнительно проверьте реле, если оно указано на схеме.

Можно ли поставить предохранитель большего номинала?

Нет. Более высокий номинал может не отключить цепь при перегрузке и привести к перегреву проводки. Используйте предохранитель того же типа и номинала, который указан на крышке блока или в подходящей таблице.

Почему схема в автомобиле отличается от страницы?

Различия возможны из-за рынка поставки, двигателя, комплектации, рестайлинга и даты производства. При расхождении приоритет имеют маркировка на крышке блока и руководство именно для вашего VIN.

Что делать, если новый предохранитель сразу перегорел?

Не устанавливайте следующий предохранитель многократно. Повторное перегорание указывает на короткое замыкание, перегрузку или неисправность потребителя. Отключите проблемную цепь и найдите причину до новой замены.

Как безопасно проверить предохранитель?

Выключите зажигание и потребители, найдите нужную позицию по схеме и проверьте плавкую вставку или непрерывность мультиметром. Не замыкайте контакты проволокой. Силовые цепи и незнакомые высоковольтные системы лучше поручить автоэлектрику.
