Предохранители и реле Ford Mustang Mach-E (2021-2022..)

Схемы относятся к указанным годам и вариантам Ford Mustang Mach-E (2021-2022..). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Ford.

Схема предохранителей Ford Mustang Mach-E 2021-2022..

Оглавление

Расположение блока предохранителей

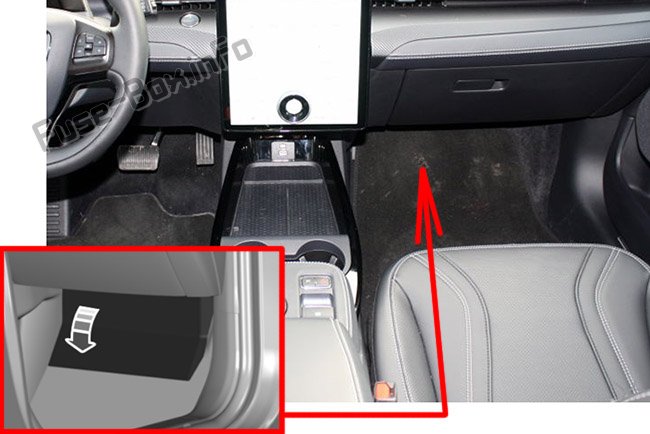

Блок предохранителей блока управления кузовным оборудованием

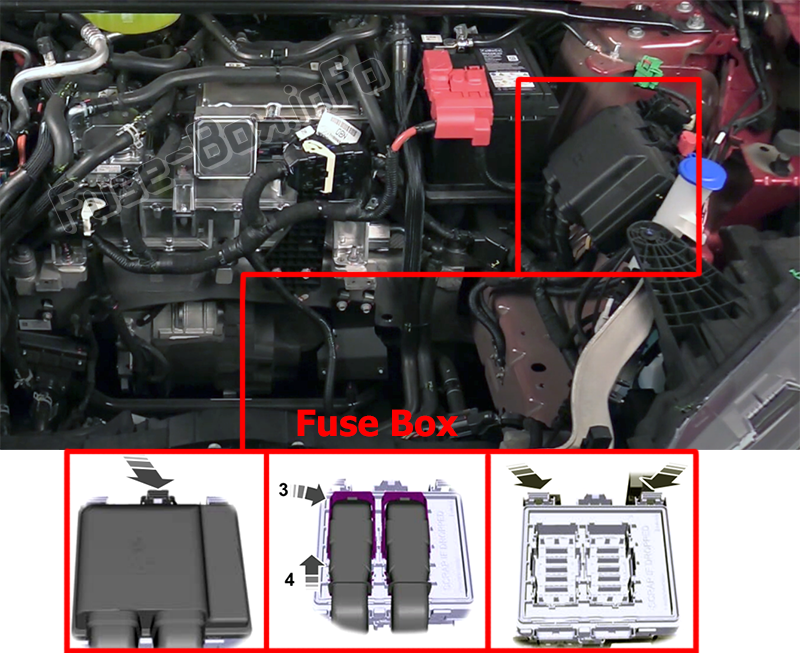

Блок предохранителей под капотом

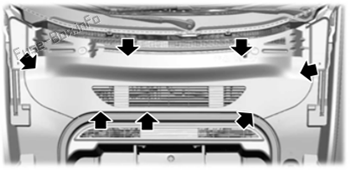

Снимите крышку багажника.
Потяните защелку на себя и снимите верхнюю крышку.
Потяните рычаг разъема вверх.
Потяните разъем вверх, чтобы снять его.
Потяните обе защелки на себя и снимите блок предохранителей.
Переверните блок предохранителей и откройте крышку.

Установка и снятие крышки багажника

Крышка заднего багажного отделения

Установка и снятие крышки багажника

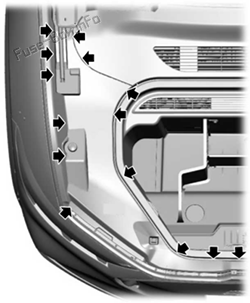

Начните с заднего края левой стороны.
Потяните вверх в показанных местах зажимов, чтобы освободить зажимы.
Снимите крышку.
Для установки выполните процедуру удаления в обратном порядке.

Крышки левого/правого багажного отделения

Установка и снятие крышки багажника

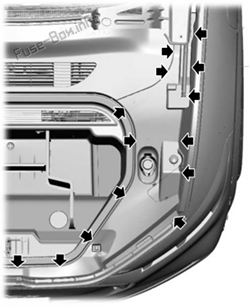

Начните с заднего края правой (или левой) стороны и двигайтесь к передней части обложки.
Потяните вверх в показанных местах зажимов, чтобы освободить зажимы.
Снимите крышку.
Для установки выполните процедуру удаления в обратном порядке.

Схемы блока предохранителей

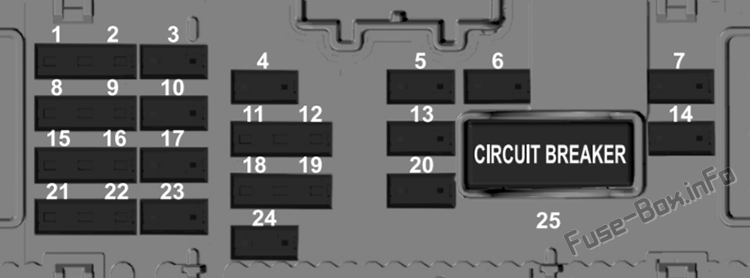

Схема блока предохранителей блока управления кузовным оборудованием

Назначение предохранителей в блоке предохранителей BCM

№	Рейтинг	Защищенный компонент
1	5 A	Не используется.
2	5 A	Не используется.
3	10 A	Расширенный силовой модуль.
4	10 A	Многофункциональный дисплей.
5	20 A	Не используется.
6	10 A	Не используется.
7	30 A	Модуль пассажирской двери.
8	5 A	Не используется.
9	5 A	Наружное зеркало с автоматическим затемнением.
10	10 A	Расширенный силовой модуль.
11	5 A	Задняя дверь с электроприводом. Модуль управления задней подъемной дверью без помощи рук. Модуль блока управления телематики.
12	5 A	Противоугонная сигнализация. Бесключевой кнопочный переключатель. Выключатель активации передней водительской двери. Выключатель активации задней водительской двери.
13	15 A	Не используется.
14	30 A	Модуль водительской двери.
15	15 A	Не используется.
16	15 A	Активная подвеска (GT).
17	15 A	СИНХР.
18	7,5 А	Модуль беспроводной зарядки аксессуаров. Монитор состояния водителя. Выключатель активации двери переднего пассажира. Выключатель активации задней пассажирской двери.
19	7,5 А	Блок переключателей фар. Модуль Bluetooth с низким энергопотреблением. Пуск с кнопки.
20	10 A	Звуковой сигнал противоугонной сигнализации.
21	7,5 А	Модуль шлюза. Климат-контроль. Модуль переключения передач.
22	7,5 А	Приборный щиток. Модуль управления рулевой колонкой.
23	20 A	Аудио блок.
24	20 A	Не используется.
25	30 А CB	Не используется.

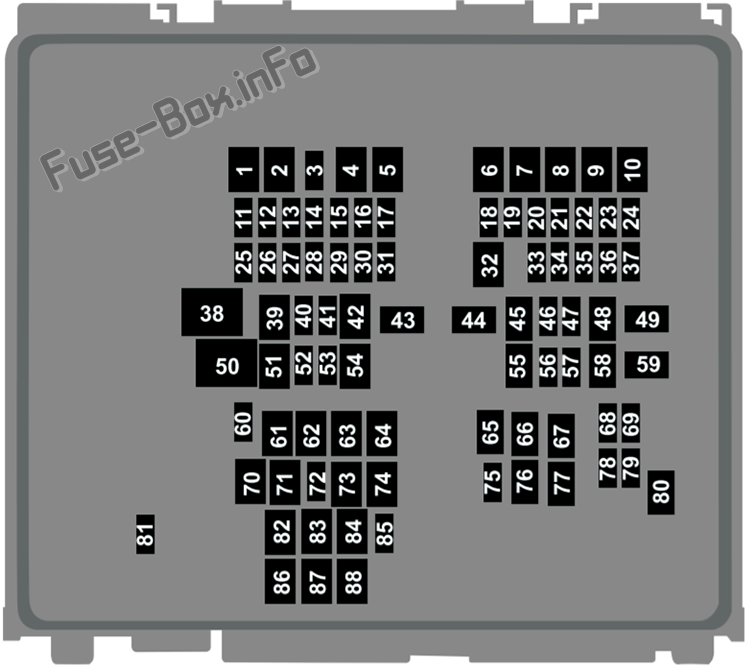

Схема блока предохранителей под капотом

Назначение предохранителей в подкапотном блоке предохранителей

№	Рейтинг	Защищенный компонент
1	-	Не используется.
2	40 A	Не использовался (запасной).
3	15 A	Обогреватель стеклоочистителей.
4	40 A	Не использовался (запасной).
5	-	Не используется.
6	-	Не используется.
7	-	Не используется.
8	-	Не используется.
9	-	Не используется.
10	-	Не используется.
11	15 A	Модуль управления силовым агрегатом.
12	-	Не используется.
13	15 A	Электрический компрессор переменного тока. Активный затвор решетки. Насос охлаждения нагревателя модуля управления силовым агрегатом. Запорный клапан нагревателя модуля управления силовым агрегатом.
14	15 A	Масляный насос трансмиссии вторичного привода (GT).
15	-	Не используется.
16	10 A	Модуль контроля заряда аккумулятора.
17	-	Не используется.
18	10 A	Модуль управления силовым агрегатом.
19	10 A	Модуль управления тормозной системой.
20	5 A	Индикатор состояния зарядного порта.
21	5 A	Катушка реле актуатора переднего багажника.
22	20 A	Усилитель.
23	20 A	Электронная задняя дверь со стороны водителя.
24	-	Не используется.
25	25 A	Левые усиленные фары.
26	25 A	Правые усиленные фары.
27	5 A	Держите живую силу.
28	5 A	Катушка реле актуатора переднего багажника.
29	5 A	Преобразователь постоянного тока в постоянный.
30	-	Не используется.
31	5 A	Электронный усилитель руля.
32	30 A	Модуль управления кузовом.
33	20 A	Расширенная система помощи водителю.
34	10 A	Модуль управления фарами.
35	15 A	Подогрев руля.
36	10 A	Основной модуль управления гибридной трансмиссией. Вспомогательный распределительный щит. Дополнительный модуль управления гибридной трансмиссией.
37	20 A	Рог.
38	40 A	Двигатель вентилятора.
39	-	Не используется.
40	-	Не используется.
41	20 A	Усилитель.
42	30 A	Водительское сиденье с электроприводом.
43	40 A	Клапаны антиблокировочной тормозной системы.
44	60 A	Вспомогательный распределительный щит.
45	30 A	Пассажирское сиденье с электроприводом.
46	-	Не используется.
47	-	Не используется.
48	-	Не используется.
49	60 A	Насос антиблокировочной тормозной системы.
50	60 A	Охлаждающий вентилятор.
51	-	Не используется.
52	5 A	Порт USB.
53	-	Не используется.
54	-	Не используется.
55	30 A	Сиденья с подогревом.
56	20 A	Передний модуль багажника.
57	10 A	Разъем канала передачи данных.
58	-	Не используется.
59	40 A	Модуль управления кузовом.
60	-	Не используется.
61	20 A	Вспомогательная точка питания.
62	-	Не используется.
63	-	Не используется.
64	30 A	Задняя дверь с электроприводом.
65	30 A	Модуль динамики автомобиля.
66	-	Не используется.
67	-	Не используется.
68	5 A	Электронный блок управления аккумулятором.
69	20 A	Электронная дверь заднего пассажира.
70	-	Не используется.
71	20 A	Вспомогательная точка питания.
72	20 A	Стеклоочиститель заднего стекла.
73	-	Не используется.
74	30 A	Мотор стеклоочистителя.
75	-	Не используется.
76	30 A	Обогрев заднего стекла.
77	-	Не используется.
78	20 A	Передняя электронная дверь со стороны водителя.
79	20 A	Электронная дверь переднего пассажира.
80	-	Не используется.
81	10 A	Насос омывателя заднего стекла.
82	-	Не используется.
83	-	Не используется.
84	40 A	Не использовался (запасной).
85	5 A	Датчик дождя.
86	-	Не используется.
87	-	Не используется.
88	-	Не используется.

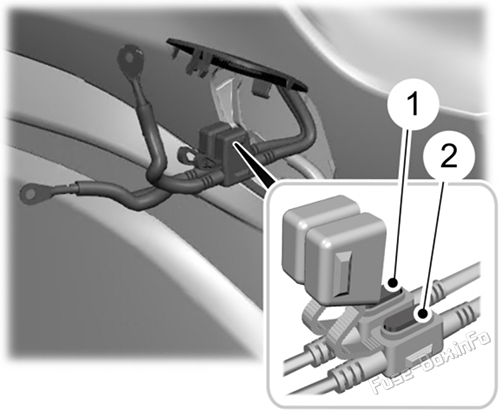

Предохранители в блоке предохранителей аккумуляторной батареи

№	Рейтинг	Защищенный компонент
1	20 A	Frunk (Переднее багажное отделение)
2	20 A	Frunk (Переднее багажное отделение)
