Предохранители и реле Ford Probe (1992-1997)
Схемы относятся к указанным годам и вариантам Ford Probe (1992-1997). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Ford.

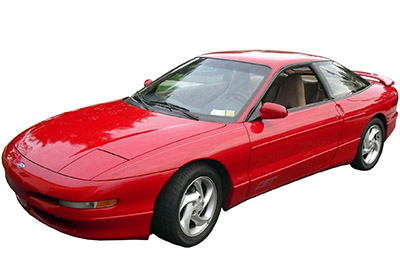

Расположение предохранителей Ford Probe 1992-1997 гг.
Предохранитель прикуривателя (розетка) в Ford Probe Это предохранитель №8 в блоке предохранителей панели приборов.
Оглавление
Блок предохранителей в салоне
Блок предохранителей в салоне

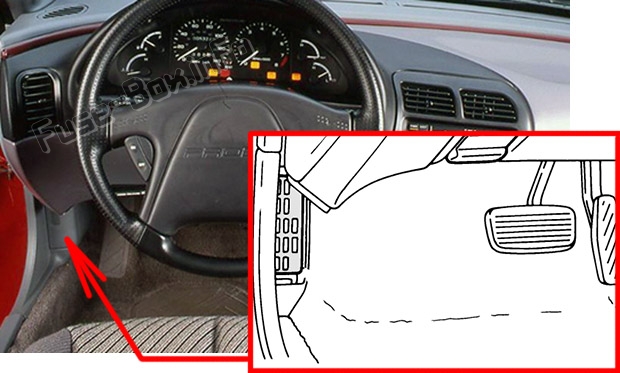

Расположение блока предохранителей
Панель предохранителей находится за крышкой с левой стороны автомобиля (под панелью приборов перед дверью водителя).

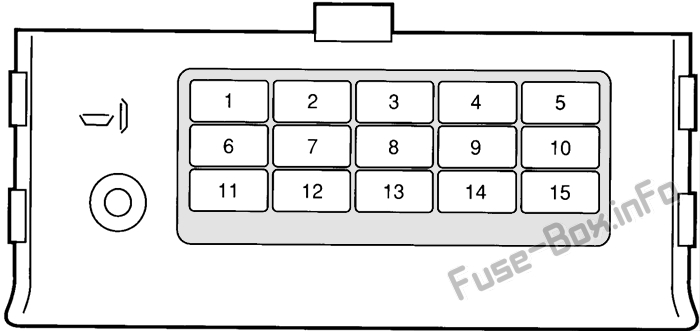

Схема блока предохранителей
| № | Ампер Рейтинг | Электрические части защищены |
|---|---|---|
| 1 | 20A | Стоп-сигналы, стоп-сигнал с высоким креплением, звуковой сигнал, система блокировки переключения передач |
| 2 | 30A | Замки с электроприводом |
| 3 | 15A | Поворотники |
| 4 | 15A | Аварийная сигнализация и сигналы поворота |
| 5 | 15A | Кондиционер, Дневные ходовые огни |
| 6 | 15A | Аудиосистема, лампы купола и карты, лампы дверных ключей, лампа ключа зажигания, система входа с подсветкой, система доступа без ключа, напоминание о ключе, лампа багажного отделения |
| 7 | 15A | Аудиосистема, зеркала с электроприводом |
| 8 | 15A | Аудиосистема, Прикуриватель |
| 9 | 15A | Система подушек безопасности, антиблокировочная тормозная система, вентилятор охлаждения, система контроля выбросов и топлива, обогреватель заднего стекла, система контроля скорости |
| 10 | 20A | Дворники и омыватели |
| 11 | 15A | Запасной |
| 12 | 15A | Лунная крыша |
| 13 | 15A | Лампы заднего хода, комбинация приборов, индикатор выключателя обогревателя заднего стекла, система бесключевого доступа, подсветка выключателя дверного замка с электроприводом, подсветка выключателя стеклоподъемника, система блокировки переключения передач, система контроля скорости |
| 14 | 30A | Электрические стеклоподъемники |
| 15 | 15A | Не используется |
Блок предохранителей в моторном отсеке
Блок предохранителей в моторном отсеке

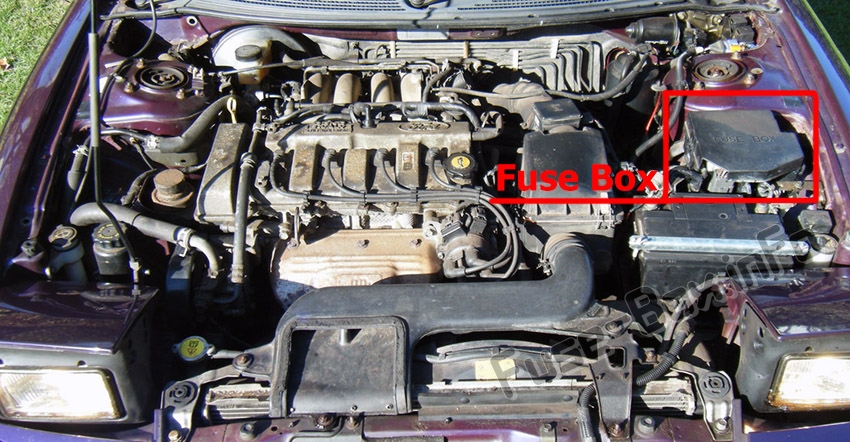

Расположение блока предохранителей

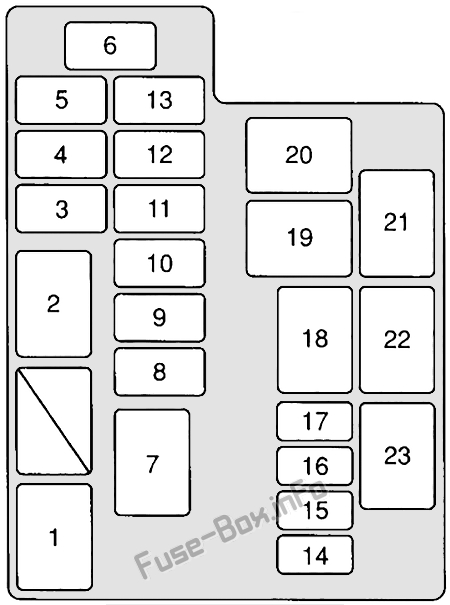

Схема блока предохранителей
| № | Ампер Рейтинг | Электрические части защищены |
|---|---|---|
| 1 | Реле | Противотуманные фары |
| 2 | Реле | Фары |
| 3 | 30A | Система подушек безопасности, контроль выбросов и топлива |
| 4 | 40A | Обогрев заднего стекла |
| 5 | 30A | Дневные ходовые огни, противотуманные фары, фары |
| 6 | 100A | Система подушек безопасности, кондиционер, антиблокировочная тормозная система, аудиосистема, фонари заднего хода, стоп-сигналы, прикуриватель, вентилятор охлаждения, дневные ходовые огни, контроль выбросов и топлива, противотуманные фары, передние и задние боковые габаритные огни, передние дворники и омыватели, лампа аварийной сигнализации, втягивающие фары, фары, обогреватель, стоп-сигнал с высоким креплением, звуковой сигнал, контрольные лампы (кондиционер, выключатель прикуривателя, противотуманная фара, O/D OFF, обогреватель заднего стекла) Комбинация приборов, вход без ключа Система, напоминание о ключах, подсветка номерного знака, люк в крыше, дверные замки с электроприводом, подсветка выключателя замка двери с электроприводом, сиденья с электроприводом и поясничная опора, электрические стеклоподъемники, подсветка выключателя стеклоподъемника, обогреватель заднего стекла, подсветка выключателя заднего стекла, система Shift-Lock, Система контроля скорости, система запуска, задние фонари, указатели поворота |
| 7 | Реле | Кондиционирование воздуха |
| 8 | 40A | Кондиционирование воздуха |
| 9 | 40A | Кондиционер и обогреватель |
| 10 | 40A | Охлаждающий вентилятор |
| 11 | 60A | Антиблокировочная тормозная система |
| 12 | 60A | Индикатор кондиционера, аудиосистема, стоп-сигналы, прикуриватель, лампа подсветки выключателя прикуривателя, купольные и картографические лампы, лампа дверного ключа, индикатор противотуманных фар, передние и задние боковые габаритные огни, аварийная сигнализация, втягивающие фары, стоп-сигнал с высоким креплением, Звуковой сигнал, лампа ключа зажигания, система входа с подсветкой, система доступа без ключа, напоминание о ключе, подсветка номерного знака, лампа багажного отделения, поясничная опора, индикатор O/D OFF, дверные замки с электроприводом, сиденья с электроприводом, индикатор обогревателя заднего стекла, система блокировки переключения передач , Задние фонари, Сигналы поворота |
| 13 | 40A | Система подушек безопасности, кондиционер, кондиционер и обогреватель, антиблокировочная тормозная система, аудиосистема, фонари заднего хода, вентилятор охлаждения, дневные ходовые огни, система контроля выбросов и топлива, передний стеклоочиститель и омыватель, комбинация приборов, система бесключевого доступа, луна Крыша, подсветка выключателя замка двери с электроприводом, зеркала с электроприводом, электрические стеклоподъемники, подсветка выключателя стеклоподъемника, обогреватель заднего стекла, индикатор обогревателя заднего стекла, система блокировки переключения передач, система контроля скорости, система запуска, указатели поворота |
| 14 | — | Не используется |
| 15 | 30A | Поясничная поддержка и сиденья с электроприводом |
| 16 | 20A | Втягивающие фары |
| 17 | 15A | Передние и задние боковые габаритные огни, осветительные приборы (кондиционер, выключатель прикуривателя, противотуманные фары, O/D OFF, обогреватель заднего стекла) Лампы номерного знака, задние фонари |
| 18 | Реле | Дневные ходовые огни |
| 19 | Реле | Horn |
| 20 | Реле | Парковочные огни |
| 21 | Реле | Топливный насос |
| 22 | Реле | Мощность модуля управления силовым агрегатом |
| 23 | Реле | Стартер прерывания |
