Предохранители и реле Ford Puma (2019-2020…)
Схемы относятся к указанным годам и вариантам Ford Puma (2019-2020…). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Ford.
Расположение предохранителей Ford Puma 2019-2020…
Предохранители прикуривателя (розетка) в Ford Puma Это предохранители №83 и №84 в блоке предохранителей двигателя.
Оглавление
Блок предохранителей в салоне
Блок предохранителей в салоне

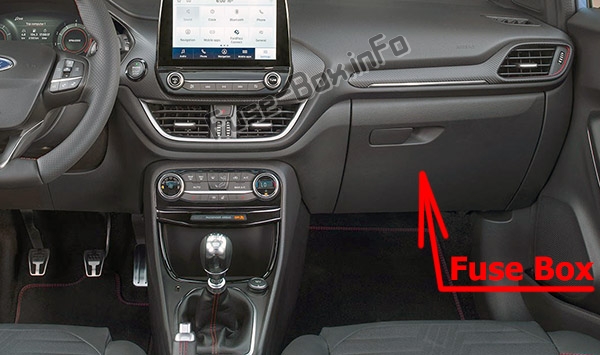

Расположение блока предохранителей
Панель предохранителей расположена за перчаточным ящиком (левостороннее рулевое управление) или под перчаточным ящиком (правостороннее управление).

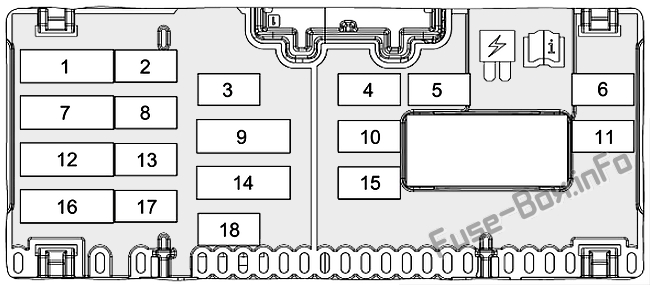

Схема блока предохранителей
| № | Номинал, Ампер | Описание |
|---|---|---|
| 1 | 5A | Модуль управления удерживающими устройствами. Датчик температуры и влажности в салоне. |
| 2 | 10A | Модуль управления системой помощи при парковке. |
| 3 | 10A | Выключатель зажигания. Кнопочный выключатель зажигания. Телематический модем. |
| 4 | 20A | Замок. Разблокировать. |
| 5 | 10A | Люк. |
| 6 | 30A | Переключатель правого зеркала. Электростеклоподъемники передние правые. |
| 7 | 5A | Индикатор отключения подушки безопасности пассажира. Внутреннее зеркало с автоматическим затемнением. |
| 8 | 10A | Разъем канала передачи данных. |
| 9 | 5A | Центральный модуль безопасности. |
| 10 | 15A | Замки безопасности от детей. Лючок бензобака. |
| 11 | 30A | Переключатель левого зеркала. Левые передние электростеклоподъемники. |
| 12 | 15A | Подогрев руля. Модуль управления фарами. |
| 13 | 15A | Голосовое управление. Информационно-развлекательный дисплей. Проигрыватель компакт-дисков. |
| 14 | 7.5A | Звуковой оповещатель с резервным аккумулятором. |
| 15 | 10A | Звуковой сигнал противоугонной сигнализации. |
| 16 | 7.5A | Климат-контроль. Модуль рулевого колеса. Приборный щиток. Разъем канала передачи данных. |
| 17 | 20A | Аудио блок. |
| 18 | 20A | Не используется. |
Блок предохранителей в моторном отсеке
Блок предохранителей в моторном отсеке

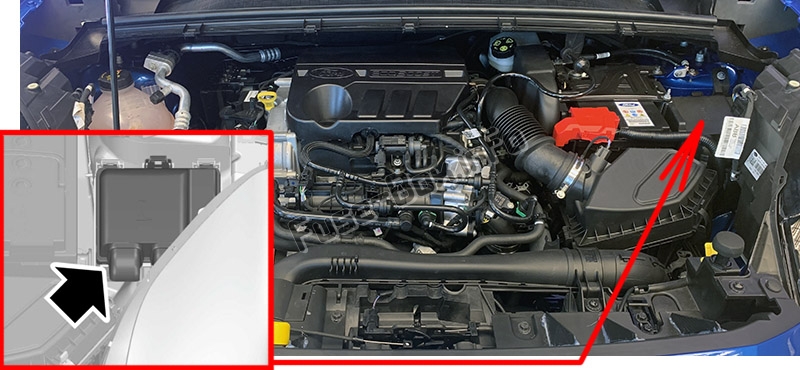

Расположение блока предохранителей

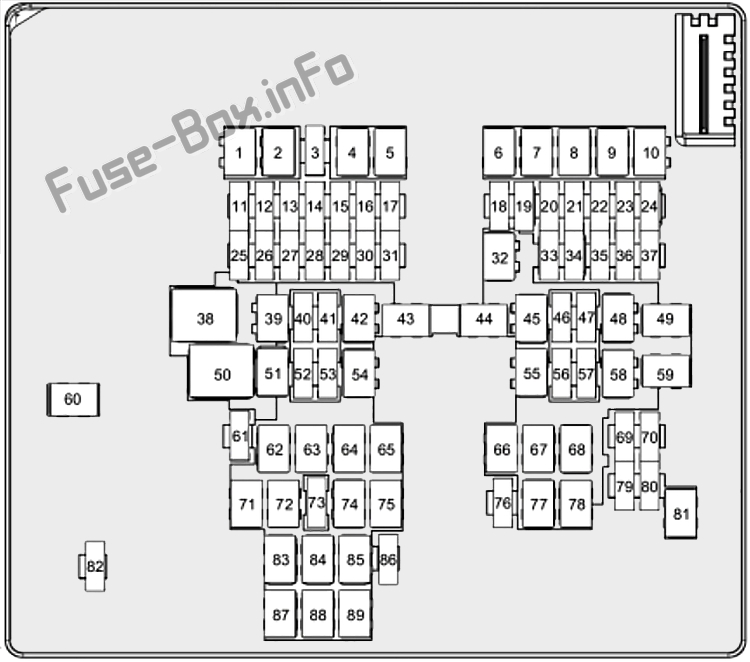

Схема блока предохранителей
| № | Номинал, Ампер | Описание |
|---|---|---|
| 1 | - | Не используется. |
| 2 | 60A | Подогреватель впускного воздуха. |
| 3 | 10A | Форсунки омывателя лобового стекла с подогревом. |
| 4 | 40A | Левый обогреваемый элемент ветрового стекла. |
| 5 | - | Не используется. |
| 6 | 30A | Пусковой двигатель. |
| 7 | 40A | Двигатель вентилятора. |
| 8 | - | Не используется. |
| 9 | - | Не используется. |
| 10 | - | Не используется. |
| 11 | 20A | Блокировка рулевой колонки. |
| 12 | 10A | Муфта кондиционера. |
| 13 | - | Не используется. |
| 14 | - | Не используется. |
| 15 | - | Не используется. |
| 16 | - | Не используется. |
| 17 | 5A | Модуль управления силовым агрегатом. |
| 18 | 10A | Подогрев руля. |
| 19 | 5A | Электронный усилитель руля. |
| 20 | - | Не используется. |
| 21 | - | Не используется. |
| 22 | - | Не используется. |
| 23 | 10A | Модуль пассажирского мультиконтурного сиденья. |
| 24 | 10A | Модуль сиденья водителя мультиконтурный. |
| 25 | 10A | Насос охлаждающей жидкости. Выхлопной клапан. |
| 26 | 15A | Клапан продувки адсорбера паров топлива. Датчик положения распредвала. Датчик давления управления впрыском топлива. Электромагнитный клапан управления лопастями турбонагнетателя. Перепускной клапан охладителя системы рециркуляции отработавших газов. Соленоид клапана управления вестгейтом. Датчик кислорода с подогревом. |
| 27 | 20A | Модуль управления силовым агрегатом. |
| 28 | 15A | Активный затвор решетки. Масляный насос. Компрессор кондиционера. Соленоид клапана управления вестгейтом. Датчик воды в топливе. |
| 29 | 15A | Катушка зажигания. Помехоподавляющий конденсатор. |
| 30 | 10A | Клапан сброса давления кондиционера. |
| 31 | - | Не используется. |
| 32 | 30A | Модуль управления кузовом. |
| 33 | 10A | Информационная система слепых зон. Модуль круиз-контроля. Передняя камера помощи при парковке. Камера заднего парковочного ассистента. Модуль управления системой помощи при парковке. |
| 34 | - | Не используется. |
| 35 | 10A | Фары. |
| 36 | 5A | Антиблокировочная тормозная система. |
| 37 | - | Не используется. |
| 38 | 40A | Двигатель вентилятора. |
| 39 | - | Не используется. |
| 40 | - | Не используется. |
| 41 | 20A | Сиденья с подогревом. |
| 42 | - | Не используется. |
| 43 | 40A | Модуль буксировки прицепа. |
| 44 | 40A | Обогрев правого ветрового стекла. |
| 45 | 30A | Модуль левой задней двери. |
| 46 | 5A | Выравнивание фар. |
| 47 | 15A | Усилитель аудиоблока. |
| 48 | 20A | Люк. |
| 49 | 60A | Антиблокировочный тормозной насос. |
| 50 | 60A | Высокоскоростной вентилятор охлаждения. |
| 51 | - | Не используется. |
| 52 | 10A | Разъем канала передачи данных. |
| 53 | - | Не используется. |
| 54 | 30A | Модуль правой задней двери. |
| 55 | 30A | Антиблокировочный тормозной клапан. |
| 56 | 5A | Выключатель тормоза. |
| 57 | 15A | Усилитель аудиоблока. |
| 58 | 30A | Задняя дверь с электроприводом. |
| 59 | 40A | Модуль управления кузовом. |
| 60 | - | Не используется. |
| 61 | - | Не используется. |
| 62 | - | Не используется. |
| 63 | - | Не используется. |
| 64 | - | Не используется. |
| 65 | - | Не используется. |
| 66 | - | Не используется. |
| 67 | - | Не используется. |
| 68 | 20A | Топливный насос. |
| 69 | - | Не используется. |
| 70 | - | Не используется. |
| 71 | - | Не используется. |
| 72 | - | Не используется. |
| 73 | 5A | Датчик дождя. |
| 74 | 30A | Мотор стеклоочистителя. |
| 75 | - | Не используется. |
| 76 | - | Не используется. |
| 77 | 25A | Обогрев заднего стекла. |
| 78 | - | Не используется. |
| 79 | 20A | Рог. |
| 80 | - | Не используется. |
| 81 | - | Не используется. |
| 82 | 15A | Насос омывателя заднего стекла. |
| 83 | 20A | Зажигалка. Передние дополнительные точки питания. |
| 84 | 20A | Задние дополнительные точки питания. |
| 85 | 40A | Низкоскоростной вентилятор охлаждения. |
| 86 | 20A | Стеклоочиститель заднего стекла. |
| 87 | - | Не используется. |
| 88 | - | Не используется. |
| 89 | - | Не используется. |
