Предохранители и реле Ford Ranger (1995-1997)

Схемы относятся к указанным годам и вариантам Ford Ranger (1995-1997). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Ford.

Расположение предохранителей Ford Ranger 1995-1997 гг.

Расположение предохранителей Ford Ranger 1995-1997 гг.

Предохранитель прикуривателя (розетки) в Ford Ranger Это предохранитель №17 в блоке предохранителей панели приборов.

Блок предохранителей в салоне

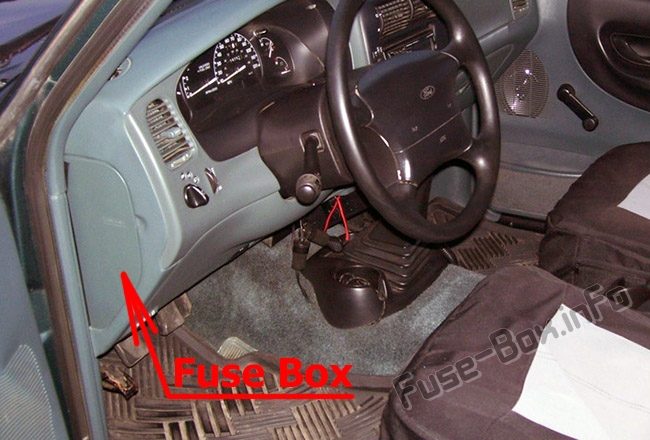

Расположение блока предохранителей

Панель предохранителей находится за крышкой с левой стороны приборной панели.Расположение блока предохранителей

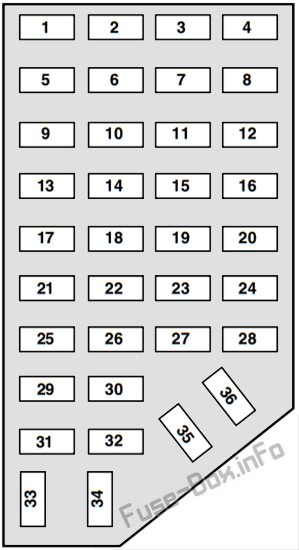

Схема блока предохранителей

Схема блока предохранителей

Назначение предохранителей в панели приборов
№Ампер РейтингОписание
17.5AЗеркало с электроприводом
2—Open
315AГабаритные огни
410AЛевая фара
510Aсистема БД II
67.5Aсистема подушек безопасности;
Реле вентилятора
77.5AИлион. переключатели
810AПравая фара;
Система противотуманных фар
910AАнтиблокировочная система
107.5AКонтроль скорости;
система ГЭУ;
Блокировка тормоза
117.5AСигнальные лампы
1210AСистема фронтального мытья
1315Aсистема ПКМ;
стоп-сигналы;
полный привод;
антиблокировочная тормозная система;
Контроль скорости
1410/20ААнтиблокировочная система
157.5Aсистема подушек безопасности;
Генератор
1630AПередний стеклоочиститель
1715AЗажигалка
1815AСистема кондиционирования
1925AКатушка зажигания;
система ПКМ
207.5AРадио;
система ГЭУ;
Анти-вор
2115AАварийные фонари
2210AПоворотники
23—Не используется
2410AРеле стартера;
Анти-вор
257.5AСпидометр;
система драгоценных камней
2610Aповышающая передача 4R44E/4R55E;
резервные лампы;
система ДХО
2710AПодкапотная лампа;
Огни карты;
Подсветка перчаточного ящика;
купольная лампа;
Козырек лампы;
система 4x4
287.5Aсистема драгоценных камней
2910AАудио система
30—Не используется
31—Не используется
32—Не используется
3315AЛампы дальнего света
34—Не используется

Блок предохранителей в моторном отсеке

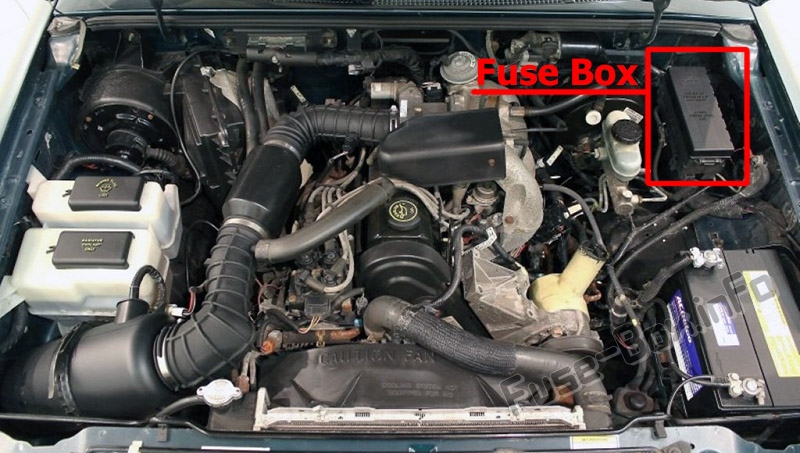

Расположение блока предохранителей

Расположение блока предохранителей

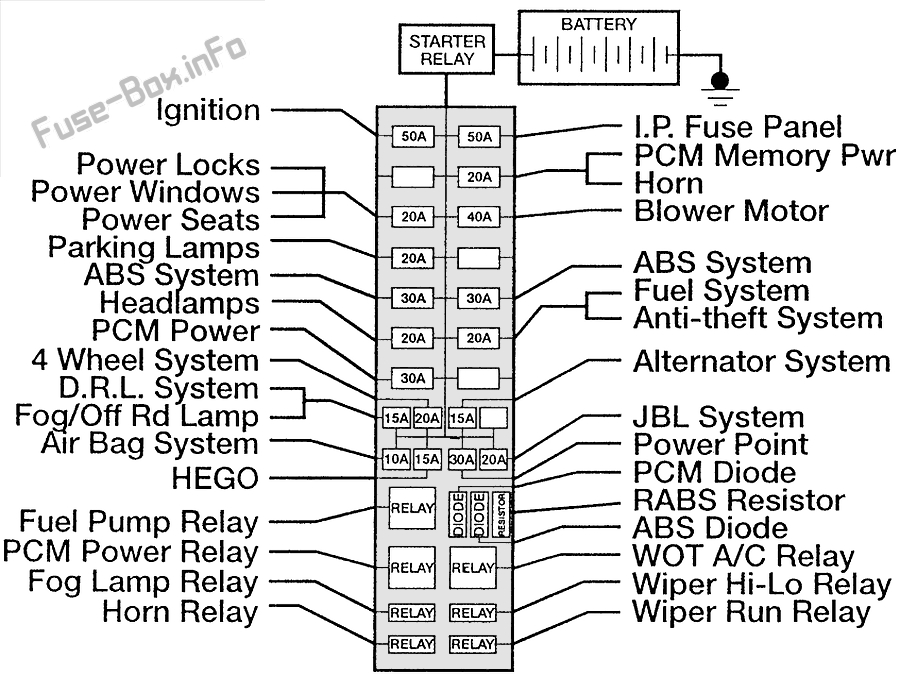

Схема блока предохранителей

Схема блока предохранителей

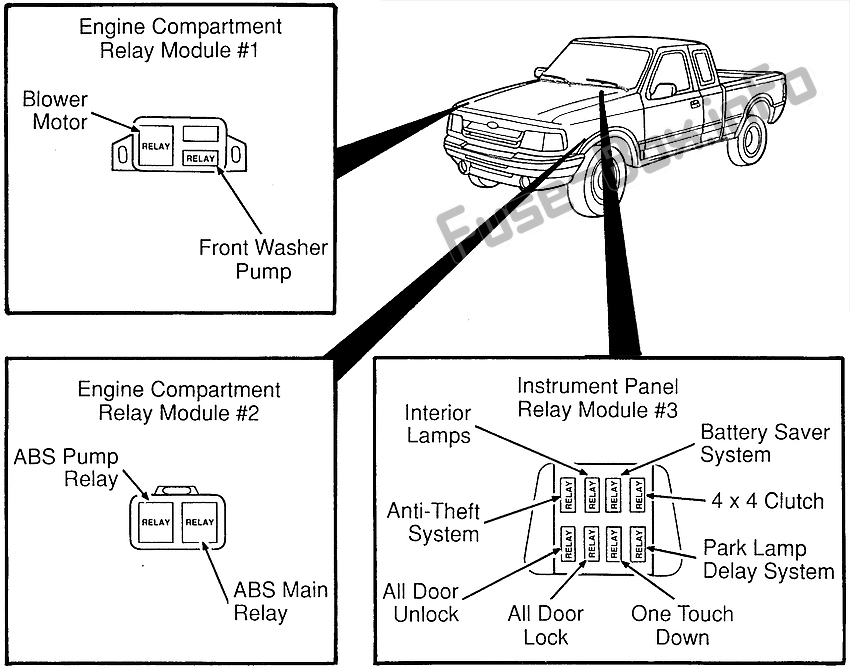

Реле

Реле
