Предохранители и реле Ford Ranger (1998-2003)
Схемы относятся к указанным годам и вариантам Ford Ranger (1998-2003). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Ford.
Оглавление
Расположение предохранителей Ford Ranger 1998-2003 гг.
Предохранители прикуривателя (розетка) в Ford Ranger Это предохранители №17 (прикуриватель) и №22 (дополнительная розетка) в блоке предохранителей панели приборов.
Расположение блока предохранителей
Расположение блока предохранителей

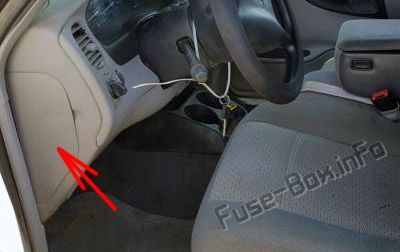

Пассажир купе
Панель предохранителей расположена с левой стороны панели приборов, обращенной к двери со стороны водителя.

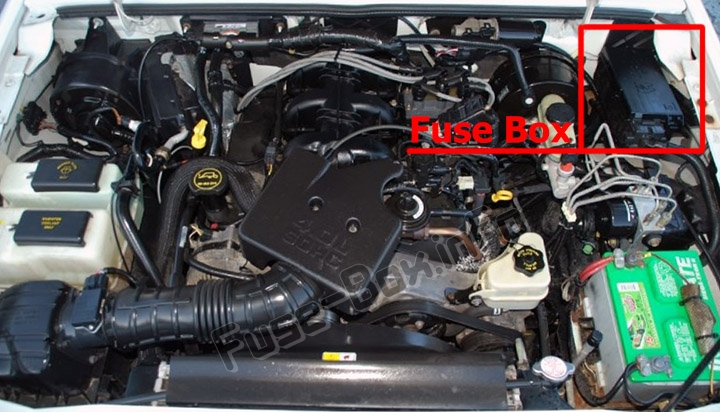

Моторного отсека
Распределительная коробка расположена в моторном отсеке.
Схемы блока предохранителей
Схемы блока предохранителей
1998, 2999 и 2000 гг.

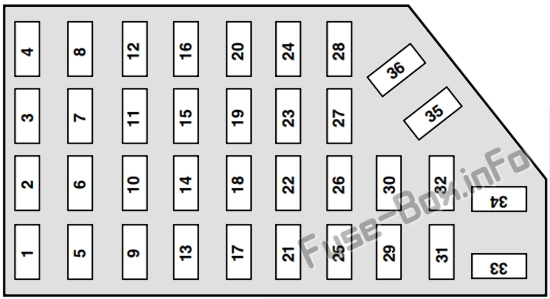

Пассажирский салон
| № | Номинал, Ампер | Описание |
|---|---|---|
| 1 | 7.5A | Переключатель зеркала с электроприводом |
| 2 | 7.5A | Реле электровентилятора, модуль PAD, диагностический монитор подушек безопасности |
| 3 | 7.5A | Левый разъем для буксировки прицепа с остановкой/поворотом |
| 4 | 10A | Левая фара |
| 5 | 10A | 1998–1999: разъем канала передачи данных (DLC) 2000: Не используется |
| 6 | 15A | 1998-1999: не используется 2000: Overdrive, фонари заднего хода, ДХО. 4x4 |
| 7 | 7.5A | Правый стоп/поворот буксирный соединитель прицепа |
| 8 | 10A | Правая фара, реле противотуманных фар |
| 9 | 7.5A | Переключатель положения педали тормоза |
| 10 | 7.5A | Узел сервопривода/усилителя управления скоростью, универсальный электронный модуль (GEM), привод блокировки переключения передач, привод заслонки смешения воздушных потоков, узел обогревателя кондиционера, указатели поворота |
| 11 | 7.5A | Комбинация приборов, дневные ходовые огни (DRL), резистор RABS |
| 12 | — | Не используется |
| 13 | 20A | Переключатель положения педали тормоза |
| 14 | 20А / 10А | 20A: При наличии модуля задней антиблокировочной тормозной системы (RABS). 10A: При наличии модуля антиблокировочной тормозной системы 4 колес (4WABS), главное реле 4WABS |
| 15 | 7.5A | 1998: Комбинация приборов 1999-2000: Контрольная лампа подушки безопасности, контрольная лампа генератора |
| 16 | 30A | Электродвигатель стеклоочистителя, реле стеклоочистителя Hi-Lo, реле стеклоочистителя Run/Park |
| 17 | 25A | 1998–1999: Прикуриватель 2000: Прикуриватель, разъем канала передачи данных (DLC) |
| 18 | 15A | Реле разблокировки водителя, реле полной разблокировки, реле полной блокировки |
| 19 | 25A | 1998–1999: силовой диод PCM 2000: Силовой диод PCM, зажигание, PATS |
| 20 | 7.5A | Модуль RAP, универсальный электронный модуль (GEM), радио |
| 21 | 15A | Мигалка (опасность) |
| 22 | 20A | Вспомогательная розетка |
| 23 | — | Не используется |
| 24 | 7.5A | Переключатель положения педали сцепления (CPP), реле прерывания стартера, противоугонная система |
| 25 | 7.5A | 1998–1999: Общий электронный модуль (GEM), комбинация приборов 2000: Не используется |
| 26 | 10A | Реле энергосбережения, электронное реле переключения передач, реле освещения салона, реле стеклоподъемников, электронный модуль управления переключением передач, купол/картографическая лампа, GEM, комбинация приборов (2000 г.) |
| 27 | 15A | 1998–1999: электрическое переключение передач, резервные фонари, дневные ходовые огни (DRL), переключатель управления коробкой передач, импульсная вакуумная блокировка ступицы (1999) 2000: Не используется |
| 28 | 7.5A | Общий электронный модуль (GEM), радио |
| 29 | 15A | Радио |
| 30 | 10А / 15А | 1998: Реле стояночного фонаря/прицепа (15A) 1999-2000: Тестовый разъем RABS (10A) |
| 31 | — | Не используется |
| 32 | — | Не используется |
| 33 | 15A | Фары, модуль дневных ходовых огней (DRL), комбинация приборов |
| 34 | — | Не используется |
| 35 | 10А / 15А | 1998: Тестовый разъем RABS (10A) 1999: Реле стояночного фонаря/прицепа (15A) 2000: Не используется |
| 36 | — | Не используется |

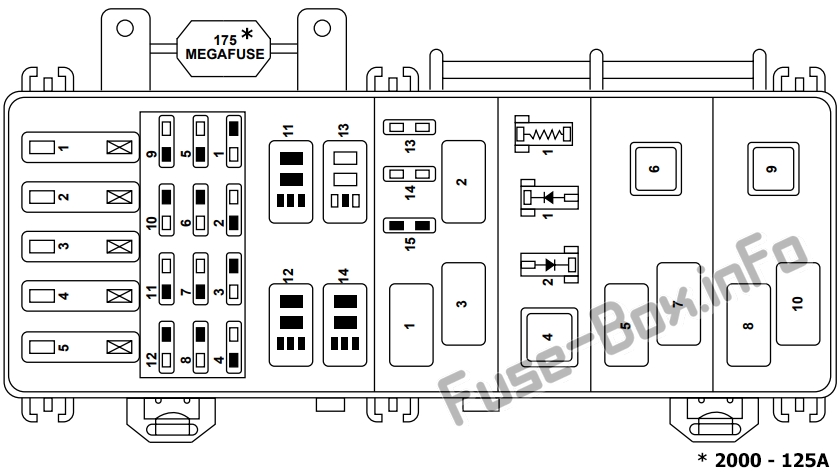

Моторного отсека
| № | Номинал, Ампер | Описание |
|---|---|---|
| 1 | 50А** | Панель предохранителей I/P |
| 2 | 40 А** | Реле электродвигателя вентилятора |
| 3 | 50А** | Модуль 4-колесной антиблокировочной тормозной системы (4WABS) |
| 4 | 20А** | Электрические стеклоподъемники |
| 5 | 50А** | Замок зажигания, реле стартера |
| 1 | 10 А* | Реле кондиционера |
| 2 | — | Не используется |
| 3 | 20A* | Электронное реле переключения передач и электронный модуль управления переключением передач |
| 4 | 20A* | Противотуманные фары и дневные ходовые огни |
| 5 | 10А / 15А | 1998: Диагностический монитор подушек безопасности (10A) 1999: Не используется 2000: Парковочные огни прицепа (15A) |
| 6 | 10 А* | Модуль управления силовым агрегатом |
| 7 | 30A* | Модуль 4-колесной антиблокировочной тормозной системы (4WABS) |
| 8 | 30A* | Реле ПКМ |
| 9 | 20A* | Реле топливного насоса и модуль RAP |
| 10 | 15 А* | Реле звукового сигнала |
| 11 | 15 А* | Реле стояночных фонарей и выключатель основного освещения |
| 12 | 30A* | Главный выключатель освещения и многофункциональный переключатель |
| 13 | 15 А* | Датчик кислорода с подогревом, вакуумный регулятор EGR, соленоид EVR, датчик положения распределительного вала (CMP), соленоид вентиляции адсорбера |
| 14 | 30A* | Регулятор напряжения генератора |
| 15 | — | Не используется |
| 1 | — | Реле парковки дворников |
| 2 | — | Реле кондиционера |
| 3 | — | Реле стеклоочистителя Hi/Lo |
| 4 | — | Реле питания ПКМ |
| 5 | — | Реле топливного насоса |
| 6 | — | Реле стартера |
| 7 | — | Реле звукового сигнала |
| 8 | — | Реле управления противотуманными фарами |
| 9 | — | Реле электродвигателя вентилятора |
| 10 | — | Реле отключения противотуманных фар |
| 11 | — | Не используется |
| 12 | — | Не используется |
| 13 | — | Реле стояночного фонаря/прицепа |
| 14 | — | Реле насоса омывателя |
| 1 | — | Резистор RABS |
| 1 | — | Диод RABS |
| 2 | — | Электронный диод управления двигателем |
| * Мини-предохранители ** Максимальные предохранители |
2002, 2003
Пассажирский салон
| № | Номинал, Ампер | Описание |
|---|---|---|
| 1 | 5A | Переключатель зеркала с электроприводом |
| 2 | 10A | Дневные ходовые огни (DRL), фонари заднего хода, коробка передач, выключатель деактивации подушки безопасности пассажира, реле электровентилятора |
| 3 | 7.5A | 2002: Правый разъем для буксировки прицепа. 2003: Левый разъем стоп/поворота для прицепа |
| 4 | — | Не используется |
| 5 | 15A | Модуль управления 4x4 |
| 6 | 2A | Реле тормозного давления |
| 7 | 7.5A | 2002: Левый разъем стоп/поворота для прицепа 2003: Правый разъем для буксировки прицепа. |
| 8 | — | Не используется |
| 9 | 7.5A | Датчик положения педали тормоза |
| 10 | 7.5A | Узел сервопривода/усилителя управления скоростью, универсальный электронный модуль (GEM), привод блокировки переключения передач, указатели поворота, 4x4 (2003 г.) |
| 11 | 7.5A | Комбинация приборов, 4x4, выключатель главного света, центральный модуль безопасности грузовика (TCSM), GEM (2003 г.) |
| 12 | — | Не используется |
| 13 | 20A | Датчик положения педали тормоза |
| 14 | 10A | Модуль управления АБС |
| 15 | — | Не используется |
| 16 | 30A | Электродвигатель стеклоочистителя, реле стеклоочистителя HI/LO, реле включения/парковки стеклоочистителя |
| 17 | 20A | Прикуриватель, Data Link Coruiector (DLC) |
| 18 | — | Не используется |
| 19 | 25A | Силовой диод модуля управления силовым агрегатом (PCM), зажигание, PATS |
| 20 | 7.5A | ГЕМ, Радио |
| 21 | 15A | Аварийная сигнализация |
| 22 | 20A | Вспомогательная розетка |
| 23 | — | Не используется |
| 24 | 7.5A | Переключатель положения педали сцепления (CPP), реле прерывания стартера |
| 25 | — | Не используется |
| 26 | 10A | Реле энергосбережения, Блок вспомогательных реле, Центральный модуль системы пассивной безопасности (RCM), Общий электронный модуль (GEM), Комбинация приборов |
| 27 | — | Не используется |
| 28 | 7.5A | ГЕМ, Радио |
| 29 | 20A | Радио |
| 30 | — | Не используется |
| 31 | — | Не используется |
| 32 | — | Не используется |
| 33 | 15A | Фары, модуль ДХО, комбинация приборов |
| 34 | — | Не используется |
| 35 | 15A | Реле звукового сигнала (если не оборудован грузовик CSM) |
| 36 | — | Не используется |

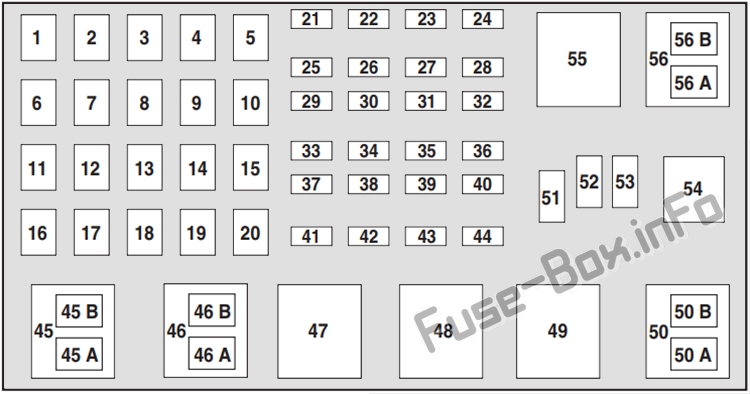

Моторный отсек, 2,3 л
| № | Номинал, Ампер | Описание |
|---|---|---|
| 1 | 50А** | Панель предохранителей I/P |
| 2 | — | Не используется |
| 3 | — | Не используется |
| 4 | — | Не используется |
| 5 | — | Не используется |
| 6 | 50А** | Электродвигатель насоса антиблокировочной тормозной системы (ABS) |
| 7 | 30A* | Модуль управления силовым агрегатом (PCM) |
| 8 | 20A* | Дверные замки с электроприводом, Удаленный вход |
| 9 | — | Не используется |
| 10 | — | Не используется |
| 11 | 50А** | Реле стартера, замок зажигания |
| 12 | 20A* | Электрические стеклоподъемники |
| 13 | — | Не используется |
| 14 | — | Не используется |
| 15 | — | Не используется |
| 16 | 40А** | Двигатель вентилятора |
| 17 | 20А** | Дополнительный вентилятор охлаждения |
| 18 | — | Не используется |
| 19 | — | Не используется |
| 20 | — | Не используется |
| 21 | 10A* | ИКМ-память |
| 22 | — | Не используется |
| 23 | 20A* | Двигатель топливного насоса |
| 24 | 30A* | Фары |
| 25 | 10A* | Соленоид муфты кондиционера |
| 26 | — | Не используется |
| 27 | — | Не используется |
| 28 | 30A* | Модуль АБС |
| 29 | — | Не используется |
| 30 | 15 А* | Буксировка прицепа |
| 31 | 20A* | Противотуманные фары, дневные ходовые огни (ДХО) |
| 32 | — | Не используется |
| 33 | 15 А* | Парковая лампа |
| 34 | — | Не используется |
| 35 | — | Не используется |
| 36 | — | Не используется |
| 37 | — | Не используется |
| 38 | 10A* | Ближний свет левой фары |
| 39 | — | Не используется |
| 40 | — | Не используется |
| 41 | 20A* | Датчики кислорода с подогревом |
| 42 | 10A* | Ближний свет правой фары |
| 43 | — | (резистор) |
| 44 | — | Не используется |
| 45A | — | Стеклоочиститель HI/LO |
| 45B | — | Дворник парк/бег |
| 46A | — | Топливный насос |
| 46B | — | Буксировка прицепа |
| 47 | — | Стартер |
| 48 | — | Дополнительный вентилятор охлаждения |
| 49 | — | Не используется |
| 50 | — | Не используется |
| 51 | — | Не используется |
| 52 | — | Не используется |
| 53 | — | ИКМ-диод |
| 54 | — | PCM |
| 55 | — | воздуходувка |
| 56A | — | Соленоид муфты кондиционера |
| 56B | — | Насос омывателя лобового стекла |
| * Мини-предохранители ** Максимальные предохранители |

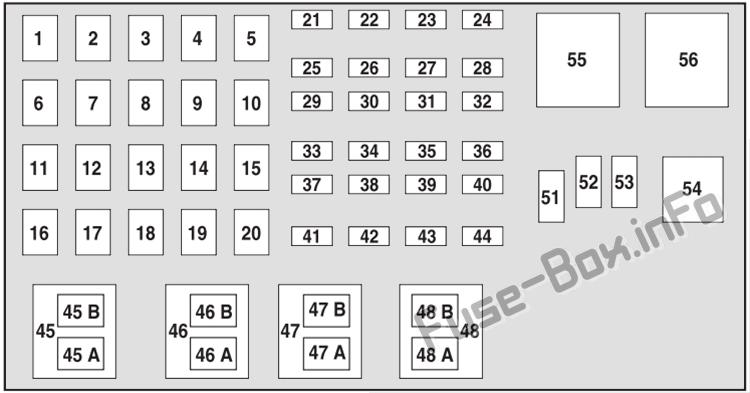

Моторный отсек, 3,0 л и 4,0 л
| № | Номинал, Ампер | Описание |
|---|---|---|
| 1 | 50А** | Панель предохранителей I/P |
| 2 | 50А** | Усилитель |
| 3 | — | Не используется |
| 4 | — | Не используется |
| 5 | — | Не используется |
| 6 | 50А** | Электродвигатель насоса антиблокировочной тормозной системы (ABS) |
| 7 | 30A* | Модуль управления силовым агрегатом (PCM) |
| 8 | 20A* | Дверные замки с электроприводом, Удаленный вход |
| 9 | — | Не используется |
| 10 | — | Не используется |
| 11 | 50А** | Реле стартера, замок зажигания |
| 12 | 20A* | Электрические стеклоподъемники |
| 13 | 20A* | 4x4 Мотор |
| 14 | — | Не используется |
| 15 | — | Не используется |
| 16 | 40А** | Двигатель вентилятора |
| 17 | — | Не используется |
| 18 | — | Не используется |
| 19 | — | Не используется |
| 20 | — | Не используется |
| 21 | 10A* | ИКМ-память |
| 22 | — | Не используется |
| 23 | 20A* | Двигатель топливного насоса |
| 24 | 30A* | Фары |
| 25 | 10A* | Соленоид муфты кондиционера |
| 26 | — | Не используется |
| 27 | — | Не используется |
| 28 | 30A* | Модуль АБС |
| 29 | — | Не используется |
| 30 | 15 А* | Буксировка прицепа |
| 31 | 20A* | Противотуманные фары, дневные ходовые огни (ДХО) |
| 32 | — | Не используется |
| 33 | 15 А* | Парковая лампа |
| 34 | — | Не используется |
| 35 | — | Не используется |
| 36 | — | Не используется |
| 37 | — | Не используется |
| 38 | 10A* | Ближний свет левой фары |
| 39 | — | Не используется |
| 40 | — | Не используется |
| 41 | 20A* | Датчики кислорода с подогревом |
| 42 | 10A* | Ближний свет правой фары |
| 43 | — | Не используется |
| 44 | — | Не используется |
| 45A | — | Стеклоочиститель HI/LO |
| 45B | — | Дворник парк/бег |
| 46A | — | Топливный насос |
| 46B | — | Буксировка прицепа |
| 47A | — | Соленоид муфты кондиционера |
| 47B | — | Насос омывателя лобового стекла |
| 48A | — | Противотуманные фары |
| 48B | — | Реле противотуманных фар |
| 51 | — | Не используется |
| 52 | — | Не используется |
| 53 | — | ИКМ-диод |
| 54 | — | PCM |
| 55 | — | воздуходувка |
| 56 | — | Стартер |
| * Мини-предохранители ** Максимальные предохранители |
