Предохранители и реле Ford Ranger (2006-2011)
Схемы относятся к указанным годам и вариантам Ford Ranger (2006-2011). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Ford.
Расположение предохранителей Ford Ranger 2006-2011 гг.
Предохранители прикуривателя (розетка) в Ford Ranger Это предохранители № 29 (прикуриватель) и № 34 (розетка) в блоке предохранителей в салоне.
Оглавление
Расположение блока предохранителей
Расположение блока предохранителей

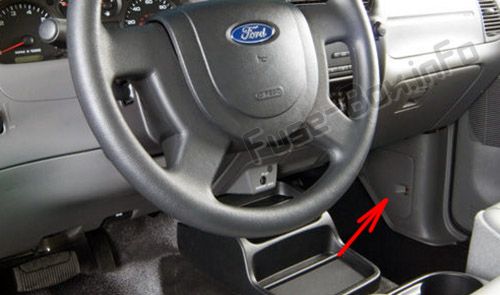

Пассажирский салон
Панель предохранителей расположена под правой стороной приборной панели за кик-панелью.

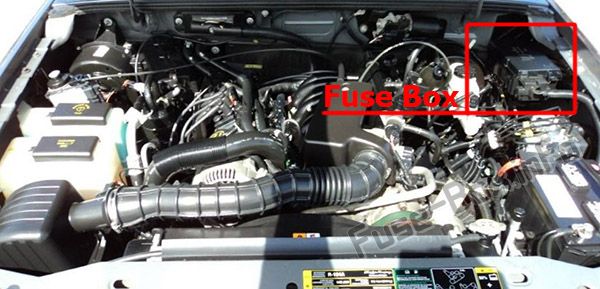

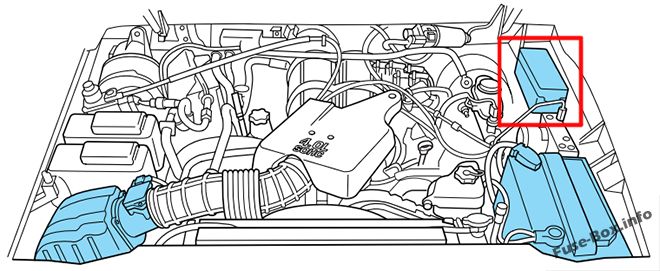

Моторного отсека
Распределительная коробка расположена в моторном отсеке.
Схемы блока предохранителей
Схемы блока предохранителей
2006

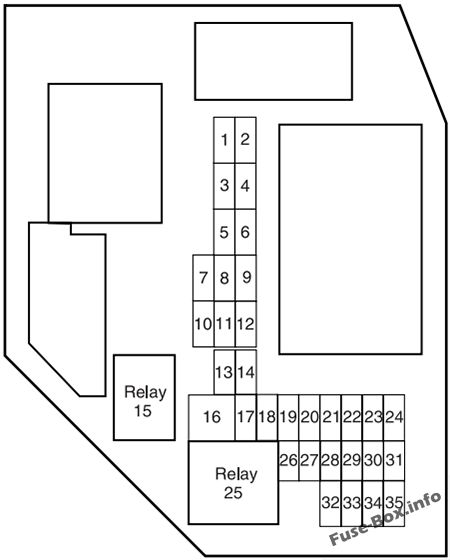

Пассажирский салон
| № | Номинал, Ампер | Описание |
|---|---|---|
| 1 | 5A | Переключатель затемнения приборной панели |
| 2 | 10A | Парковочные фонари для прицепа |
| 3 | 10A | Правая фара ближнего света |
| 4 | 10A | Левая фара ближнего света |
| 5 | 30A | Стеклоочистители/омыватели ветрового стекла |
| 6 | 10A | Радио (RUN/ACCY) |
| 7 | 5A | Подсветка переключателя фар |
| 8 | 10A | Модуль управления системой пассивной безопасности (RCM), PADI (индикатор отключения подушки безопасности пассажира) |
| 9 | 5A | Индикатор подушки безопасности кластера |
| 10 | 10A | Кластер (RUN/START), модуль 4x4 (RUN/START) |
| 11 | 10A | Интеллектуальная распределительная коробка (SJB) (логическая мощность) |
| 12 | 15A | Усилитель сабвуфера на центральной консоли |
| 13 | 15A | Звуковой сигнал, Лампы салона |
| 14 | 15A | Фара дальнего света, индикатор дальнего света (комбинация) |
| 15 | — | Реле в одно касание |
| 16 | Плавкий предохранитель на 30А | Электрические стеклоподъемники |
| 17 | 15A | Сигналы поворота/опасности |
| 18 | — | Не используется |
| 19 | 20A | Центральный верхний стоп-сигнал (CHMSL)/стоп-сигналы |
| 20 | 10A | Модуль антиблокировочной тормозной системы (ABS), блокировка переключения тормозов, модуль контроля скорости, фонари заднего хода, переключатель отмены ускоренной передачи, электронная мигалка (поворот/аварийная сигнализация) |
| 21 | 5A | Катушка реле стартера |
| 22 | 5A | Радио (START), 4x4 Neutral sense (только ручное управление) |
| 23 | 30A | Фары (ближний и дальний свет) |
| 24 | 20A | Питание радио от батареи (B+) |
| 25 | — | Дополнительное реле |
| 26 | 2A | Реле тормозного давления |
| 27 | 10A | Реле вентилятора климат-контроля/обшивка дверей, модуль 4x4 |
| 28 | 15A | Батарейное питание модуля 4x4 (B+) |
| 29 | 20A | Прикуриватель, диагностический разъем (OBD II) |
| 30 | 5A | Зеркала с электроприводом |
| 31 | 20A | Передние габаритные огни, Задние габаритные огни, Освещение номерного знака, Диммер, Парковочные фонари для прицепа |
| 32 | 5A | Выключатель тормоза (логика) |
| 33 | 5A | Питание аккумулятора комбинации приборов (B+) |
| 34 | 20A | Силовая установка |
| 35 | 15A | Силовые замки |

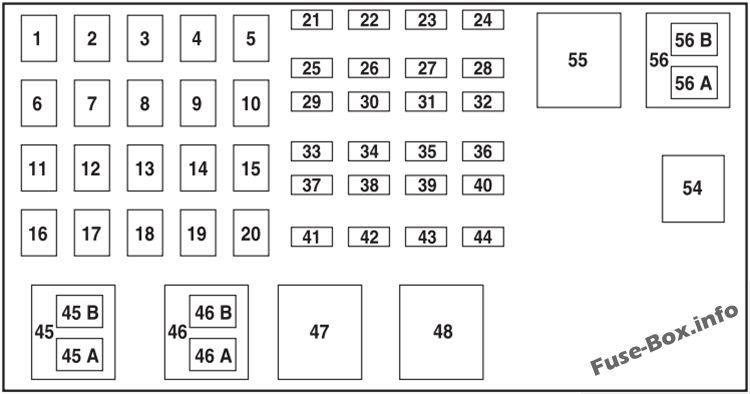

Моторный отсек (2,3 л)
| № | Номинал, Ампер | Описание |
|---|---|---|
| 1 | 40А** | Внутренняя панель предохранителей (SJB) |
| 2 | — | Не используется |
| 3 | 40А** | Внутренняя панель предохранителей (SJB) |
| 4 | — | Не используется |
| 5 | 50А** | Внутренняя панель предохранителей (SJB) |
| 6 | — | Не используется |
| 7 | 40А** | соленоид стартера |
| 8 | — | Не используется |
| 9 | 40А** | Замок зажигания |
| 10 | — | Не используется |
| 11 | 30А** | Модуль управления силовым агрегатом (PCM), датчики двигателя |
| 12 | — | Не используется |
| 13 | 30А** | Мотор вентилятора (климат-контроль) |
| 14 | — | Не используется |
| 15 | — | Не используется |
| 16 | — | Не используется |
| 17 | 40А** | АБС (двигатель) |
| 18 | — | Не используется |
| 19 | 20А** | Вентилятор двигателя |
| 20 | — | Не используется |
| 21 | 10 А* | PCM поддерживает мощность |
| 22 | — | Не используется |
| 23 | 20 А* | Топливный насос |
| 24 | — | Не используется |
| 25 | 10 А* | Соленоид муфты кондиционера |
| 26 | — | Не используется |
| 27 | — | Не используется |
| 28 | — | Не используется |
| 29 | — | Не используется |
| 30 | — | Не используется |
| 31 | — | Не используется |
| 32 | — | Не используется |
| 33 | 30A* | Антиблокировочная тормозная система (ABS) (соленоиды) |
| 34 | — | Не используется |
| 35 | — | Не используется |
| 36 | — | Не используется |
| 37 | — | Не используется |
| 38 | 7,5 А* | Буксировка прицепа (правый поворот) |
| 39 | — | Не используется |
| 40 | — | Не используется |
| 41 | 15 А* | Датчики кислорода в выхлопных газах с подогревом (HEGO), вентиляционный клапан адсорбера EVAP, шаговый двигатель системы рециркуляции отработавших газов (EGR), трансмиссия |
| 42 | 7,5 А* | Буксировка прицепа (левый поворот) |
| 43 | — | Не используется |
| 44 | — | Не используется |
| 45A | — | Реле стеклоочистителя HI/LO |
| 45B | — | Реле стеклоочистителя парк/работа |
| 46A | — | Реле топливного насоса |
| 46B | — | Реле насоса омывателя |
| 47 | — | Реле вентилятора двигателя |
| 48 | — | Реле стартера |
| 49 | — | Не используется |
| 50 | — | Не используется |
| 51 | — | Не используется |
| 52 | — | Не используется |
| 53 | — | Не используется |
| 54 | — | Реле ПКМ |
| 55 | — | Реле вентилятора |
| 56A | — | Электромагнитное реле муфты кондиционера |
| 56B | — | Не используется |
| * Мини-предохранители ** Максимальные предохранители |

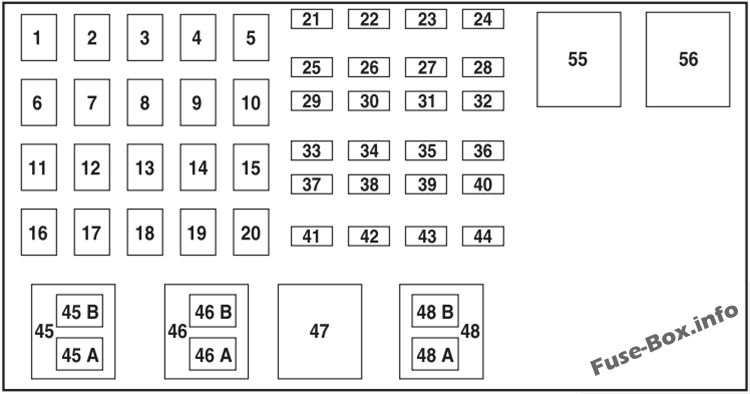

Моторный отсек (3,0 л и 4,0 л)
| № | Номинал, Ампер | Описание |
|---|---|---|
| 1 | 40А** | Внутренняя панель предохранителей (SJB) |
| 2 | 40А** | Усилитель (только аудиосистема Tremor) |
| 3 | 40А** | Внутренняя панель предохранителей (SJB) |
| 4 | — | Не используется |
| 5 | 50А** | Внутренняя панель предохранителей (SJB) |
| 6 | — | Не используется |
| 7 | 40А** | соленоид стартера |
| 8 | — | Не используется |
| 9 | 40А** | Замок зажигания |
| 10 | — | Не используется |
| 11 | 30А** | Модуль управления силовым агрегатом (PCM), датчики двигателя |
| 12 | — | Не используется |
| 13 | 30А** | Мотор вентилятора (климат-контроль) |
| 14 | — | Не используется |
| 15 | — | Не используется |
| 16 | — | Не используется |
| 17 | 40А** | АБС (двигатель) |
| 18 | — | Не используется |
| 19 | — | Не используется |
| 20 | — | Не используется |
| 21 | 10 А* | PCM поддерживает мощность |
| 22 | — | Не используется |
| 23 | 20 А* | Топливный насос |
| 24 | — | Не используется |
| 25 | 10 А* | Соленоид муфты кондиционера |
| 26 | — | Не используется |
| 27 | 20 А* | модуль 4x4 |
| 28 | — | Не используется |
| 29 | — | Не используется |
| 30 | — | Не используется |
| 31 | 15 А* | Противотуманные фары |
| 32 | — | Не используется |
| 33 | 30A* | Антиблокировочная тормозная система (ABS) (соленоиды) |
| 34 | — | Не используется |
| 35 | — | Не используется |
| 36 | — | Не используется |
| 37 | — | Не используется |
| 38 | 7,5 А* | Буксировка прицепа (правый поворот) |
| 39 | — | Не используется |
| 40 | — | Не используется |
| 41 | 15 А* | Датчики кислорода в выхлопных газах с подогревом (HEGO), вентиляционный клапан адсорбера EVAP, шаговый двигатель системы рециркуляции отработавших газов (EGR), трансмиссия |
| 42 | 7,5 А* | Буксировка прицепа (левый поворот) |
| 43 | — | Не используется |
| 44 | — | Не используется |
| 45A | — | Реле стеклоочистителя HI/LO |
| 45B | — | Реле стеклоочистителя парк/работа |
| 46A | — | Соленоид муфты кондиционера |
| 46B | — | Реле насоса омывателя |
| 47 | — | Реле ПКМ |
| 48A | — | Реле топливного насоса |
| 48B | — | Реле противотуманных фар |
| 51 | — | Не используется |
| 52 | — | Не используется |
| 53 | — | Не используется |
| 54 | — | Не используется |
| 55 | — | Реле вентилятора |
| 56 | — | Реле стартера |
| * Мини-предохранители ** Максимальные предохранители |
2007
Пассажирский салон
| № | Номинал, Ампер | Описание |
|---|---|---|
| 1 | 5A | Переключатель затемнения приборной панели |
| 2 | 10A | Парковочные фонари для прицепа |
| 3 | 10A | Правая фара ближнего света |
| 4 | 10A | Левая фара ближнего света |
| 5 | 30A | Стеклоочистители/омыватели ветрового стекла |
| 6 | 10A | Радио (RUN/ACCY) |
| 7 | 5A | Не используется (запасной) |
| 8 | 10A | Модуль управления системой пассивной безопасности (RCM), PADI (индикатор отключения подушки безопасности пассажира), датчик классификации пассажиров (OCS) |
| 9 | 5A | Индикатор подушки безопасности кластера |
| 10 | 10A | Кластер (RUN/START), модуль 4x4 (RUN/START) |
| 11 | 10A | Интеллектуальная распределительная коробка (SJB) (логическая мощность) |
| 12 | 15A | Аудиофильский усилитель сабвуфера, спутниковое радио |
| 13 | 15A | Звуковой сигнал, Лампы салона |
| 14 | 15A | Фара дальнего света, индикатор дальнего света (комбинация) |
| 15 | — | Реле в одно касание |
| 16 | Плавкий предохранитель на 30А | Электрические стеклоподъемники |
| 17 | 15A | Сигналы поворота/опасности |
| 18 | — | Не используется |
| 19 | 20A | Центральный верхний стоп-сигнал (CHMSL)/стоп-сигналы |
| 20 | 10A | Модуль антиблокировочной тормозной системы (ABS), блокировка переключения тормозов, модуль контроля скорости, фонари заднего хода, переключатель отмены ускоренной передачи, электронная мигалка (поворот/аварийная сигнализация) |
| 21 | 5A | Катушка реле стартера |
| 22 | 5A | Радио (СТАРТ) |
| 23 | 30A | Фары (ближний и дальний свет) |
| 24 | 20A | Питание радио от батареи (B+) |
| 25 | — | Дополнительное реле |
| 26 | 2A | Резервный круиз-переключатель |
| 27 | 10A | Реле вентилятора климат-контроля/обшивка дверей |
| 28 | 15A | Батарейное питание модуля 4x4 (B+) |
| 29 | 20A | Прикуриватель, диагностический разъем (OBD II) |
| 30 | 5A | Зеркала с электроприводом |
| 31 | 20A | Передние габаритные огни, Задние габаритные огни, Освещение номерного знака, Диммер, Парковочные фонари для прицепа |
| 32 | 5A | Выключатель тормоза (логика) |
| 33 | 5A | Питание аккумулятора комбинации приборов (B+) |
| 34 | 20A | Силовая установка |
| 35 | 15A | Силовые замки |
Моторный отсек (2,3 л)
| № | Номинал, Ампер | Описание |
|---|---|---|
| 1 | 40А** | Внутренняя панель предохранителей (SJB) |
| 2 | — | Не используется |
| 3 | 40А** | Внутренняя панель предохранителей (SJB) |
| 4 | — | Не используется |
| 5 | 50А** | Внутренняя панель предохранителей (SJB) |
| 6 | — | Не используется |
| 7 | 40А** | соленоид стартера |
| 8 | — | Не используется |
| 9 | 40А** | Замок зажигания |
| 10 | — | Не используется |
| 11 | 30А** | Реле модуля управления силовым агрегатом (PCM) |
| 12 | — | Не используется |
| 13 | 30А** | Мотор вентилятора (климат-контроль) |
| 14 | — | Не используется |
| 15 | — | Не используется |
| 16 | — | Не используется |
| 17 | 40А** | Модуль антиблокировочной тормозной системы (ABS) |
| 18 | — | Не используется |
| 19 | 20А** | Вентилятор двигателя |
| 20 | — | Не используется |
| 21 | 10 А* | PCM поддерживает питание, электромагнитный клапан продувки адсорбера |
| 22 | — | Не используется |
| 23 | 30A* | Двигатель топливного насоса, Топливные форсунки |
| 24 | — | Не используется |
| 25 | 10 А* | Соленоид муфты кондиционера |
| 26 | — | Не используется |
| 27 | — | Не используется |
| 28 | — | Не используется |
| 29 | — | Не используется |
| 30 | — | Не используется |
| 31 | 15 А* | Противотуманные фары |
| 32 | — | Не используется |
| 33 | 30A* | Модуль антиблокировочной тормозной системы (ABS) |
| 34 | — | Не используется |
| 35 | — | Не используется |
| 36 | — | Не используется |
| 37 | — | Не используется |
| 38 | 7,5 А* | Буксировка прицепа (правый поворот) |
| 39 | 15 А* | мощность ПКМ |
| 40 | — | Не используется |
| 41 | 10 А* | Автоматическая коробка передач |
| 42 | 7,5 А* | Буксировка прицепа (левый поворот) |
| 43 | 20 А* | Катушка реле вентилятора двигателя, катушка реле кондиционера, IAC, MAFS, HEGO, CMS, соленоид VMV |
| 44 | 15 А* | Катушка зажигания, Конденсатор |
| 45A | — | Реле стеклоочистителя HI/LO |
| 45B | — | Реле стеклоочистителя парк/работа |
| 46A | — | Реле топливного насоса, реле топливных форсунок |
| 46B | — | Реле насоса омывателя |
| 47 | — | Реле вентилятора двигателя |
| 48 | — | Реле стартера |
| 49 | — | Не используется |
| 50 | — | Не используется |
| 51 | — | Не используется |
| 52 | — | Не используется |
| 53 | — | Не используется |
| 54 | — | Реле ПКМ |
| 55 | — | Реле вентилятора |
| 56A | — | Электромагнитное реле муфты кондиционера |
| 56B | — | Реле противотуманных фар |
| * Мини-предохранители ** Максимальные предохранители |
Моторный отсек (3,0 л и 4,0 л)
| № | Номинал, Ампер | Описание |
|---|---|---|
| 1 | 40А** | Внутренняя панель предохранителей (SJB) |
| 2 | 40А** | Усилитель (только аудиосистема Tremor) |
| 3 | 40А** | Внутренняя панель предохранителей (SJB) |
| 4 | — | Не используется |
| 5 | 50А** | Внутренняя панель предохранителей (SJB) |
| 6 | — | Не используется |
| 7 | 40А** | соленоид стартера |
| 8 | — | Не используется |
| 9 | 40А** | Замок зажигания |
| 10 | — | Не используется |
| 11 | 30А** | Реле модуля управления силовым агрегатом (PCM) |
| 12 | — | Не используется |
| 13 | 30А** | Мотор вентилятора (климат-контроль) |
| 14 | — | Не используется |
| 15 | — | Не используется |
| 16 | — | Не используется |
| 17 | 40А** | Модуль антиблокировочной тормозной системы (ABS) |
| 18 | — | Не используется |
| 19 | — | Не используется |
| 20 | — | Не используется |
| 21 | 10 А* | PCM поддерживает питание, электромагнитный клапан продувки адсорбера |
| 22 | — | Не используется |
| 23 | 30A* | Двигатель топливного насоса, Топливные форсунки |
| 24 | — | Не используется |
| 25 | 10 А* | Соленоид муфты кондиционера |
| 26 | — | Не используется |
| 27 | 20 А* | модуль 4x4 |
| 28 | — | Не используется |
| 29 | — | Не используется |
| 30 | — | Не используется |
| 31 | 15 А* | Противотуманные фары |
| 32 | — | Не используется |
| 33 | 30A* | Модуль антиблокировочной тормозной системы (ABS) |
| 34 | — | Не используется |
| 35 | — | Не используется |
| 36 | — | Не используется |
| 37 | — | Не используется |
| 38 | 7,5 А* | Буксировка прицепа (правый поворот) |
| 39 | 15 А* | мощность ПКМ |
| 40 | — | Не используется |
| 41 | 10 А* | Автоматическая коробка передач |
| 42 | 7,5 А* | Буксировка прицепа (левый поворот) |
| 43 | 20 А* | Катушка реле кондиционера, IAC, MAFS, HEGO, CMS, соленоид VMV, соленоид EGR, подогрев PCV |
| 44 | 15 А* | Катушка зажигания, Конденсатор |
| 45A | — | Реле стеклоочистителя HI/LO |
| 45B | — | Реле стеклоочистителя парк/работа |
| 46A | — | Соленоид муфты кондиционера |
| 46B | — | Реле насоса омывателя |
| 47 | — | Реле ПКМ |
| 48A | — | Реле топливного насоса, реле топливных форсунок |
| 48B | — | Реле противотуманных фар |
| 51 | — | Не используется |
| 52 | — | Не используется |
| 53 | — | Не используется |
| 54 | — | Не используется |
| 55 | — | Реле вентилятора |
| 56 | — | Реле стартера |
| * Мини-предохранители ** Максимальные предохранители |
2008, 2009
Пассажирский салон
| № | Номинал, Ампер | Описание |
|---|---|---|
| 1 | 5A | Переключатель затемнения приборной панели |
| 2 | 10A | Парковочные фонари для прицепа |
| 3 | 10A | Правая фара ближнего света |
| 4 | 10A | Левая фара ближнего света |
| 5 | 5A | Модуль стеклоочистителя (RUN/ACCY) |
| 6 | 10A | Радио (RUN/ACCY), подсветка дверного выключателя |
| 7 | 5A | Не используется (запасной) |
| 8 | 10A | Модуль управления системой пассивной безопасности (RCM), PADI (индикатор отключения подушки безопасности пассажира), датчик классификации пассажиров (OCS) |
| 9 | 5A | Индикатор подушки безопасности кластера |
| 10 | 10A | Кластер (RUN/START), модуль 4x4 (RUN/START) |
| 11 | 10A | Интеллектуальная распределительная коробка (SJB) (логическая мощность) |
| 12 | 15A | Аудиофильский усилитель сабвуфера, спутниковое радио |
| 13 | 15A | Звуковой сигнал, Лампы салона |
| 14 | 15A | Фара дальнего света, индикатор дальнего света (комбинация) |
| 15 | — | Не используется |
| 16 | Плавкий предохранитель на 30А | Электрические стеклоподъемники |
| 17 | 15A | Сигналы поворота/опасности |
| 18 | — | Не используется |
| 19 | 20A | Центральный верхний стоп-сигнал (CHMSL)/стоп-сигналы |
| 20 | 10A | Модуль антиблокировочной тормозной системы (ABS), модуль контроля скорости, фонари заднего хода, переключатель отмены ускоренной передачи, электронная мигалка (поворот/опасность) |
| 21 | 5A | Катушка реле стартера |
| 22 | 5A | Радио (СТАРТ) |
| 23 | 30A | Фары (ближний и дальний свет) |
| 24 | 20A | Питание радио от батареи (B+) |
| 25 | — | Вспомогательное реле (стеклоподъемники) |
| 26 | 2A | Резервный круиз-переключатель |
| 27 | 10A | Реле вентилятора климат-контроля/обшивка дверей |
| 28 | 15A | Батарейное питание модуля 4x4 (B+) |
| 29 | 20A | Прикуриватель, диагностический разъем (OBD II) |
| 30 | 5A | Зеркала с электроприводом |
| 31 | 20A | Передние габаритные огни, Задние габаритные огни, Освещение номерного знака, Диммер, Парковочные фонари для прицепа |
| 32 | 5A | Выключатель тормоза (логика), блокировка переключения тормозов |
| 33 | 5A | Питание аккумулятора комбинации приборов (B+) |
| 34 | 20A | Силовая установка |
| 35 | 15A | Силовые замки |
Моторный отсек (2,3 л)
| № | Номинал, Ампер | Описание |
|---|---|---|
| 1 | 40А** | Внутренняя панель предохранителей (SJB) |
| 2 | — | Не используется |
| 3 | 40А** | Внутренняя панель предохранителей (SJB) |
| 4 | — | Не используется |
| 5 | 50А** | Внутренняя панель предохранителей (SJB) |
| 6 | — | Не используется |
| 7 | 30А** | соленоид стартера |
| 8 | — | Не используется |
| 9 | 40А** | Замок зажигания |
| 10 | — | Не используется |
| 11 | 30А** | Реле модуля управления силовым агрегатом (PCM) |
| 12 | — | Не используется |
| 13 | 30А** | Мотор вентилятора (климат-контроль) |
| 14 | — | Не используется |
| 15 | — | Не используется |
| 16 | — | Не используется |
| 17 | 40А** | Модуль антиблокировочной тормозной системы (ABS) |
| 18 | — | Не используется |
| 19 | 20А** | Вентилятор двигателя |
| 20 | — | Не используется |
| 21 | 10 А* | PCM поддерживает питание, электромагнитный клапан продувки адсорбера |
| 22 | — | Не используется |
| 23 | 30A* | Двигатель топливного насоса, Топливные форсунки |
| 24 | — | Не используется |
| 25 | 10 А* | Соленоид муфты кондиционера |
| 26 | — | Не используется |
| 27 | — | Не используется |
| 28 | — | Не используется |
| 29 | 30A* | Стеклоочистители/омыватели |
| 30 | — | Не используется |
| 31 | 15 А* | Противотуманные фары |
| 32 | — | Не используется |
| 33 | 30A* | Модуль антиблокировочной тормозной системы (ABS) |
| 34 | — | Не используется |
| 35 | — | Не используется |
| 36 | — | Не используется |
| 37 | — | Не используется |
| 38 | 7,5 А* | Буксировка прицепа (правый поворот) |
| 39 | 15 А* | мощность ПКМ |
| 40 | — | Не используется |
| 41 | 10 А* | Автоматическая коробка передач |
| 42 | 7,5 А* | Буксировка прицепа (левый поворот) |
| 43 | 20 А* | Катушка реле вентилятора двигателя, катушка реле кондиционера, IAC, MAFS, HEGO, CMS, соленоид VMV |
| 44 | 15 А* | Катушка зажигания, Конденсатор |
| 45A | — | Не используется |
| 45B | — | Не используется |
| 46A | — | Реле топливного насоса, реле топливных форсунок |
| 46B | — | Не используется |
| 47 | — | Реле вентилятора двигателя |
| 48 | — | Реле стартера |
| 49 | — | Не используется |
| 50 | — | Не используется |
| 51 | — | Не используется |
| 52 | — | Не используется |
| 53 | — | Не используется |
| 54 | — | Реле ПКМ |
| 55 | — | Реле вентилятора |
| 56A | — | Электромагнитное реле муфты кондиционера |
| 56B | — | Реле противотуманных фар |
| * Мини-предохранители ** Максимальные предохранители |
Моторный отсек (3,0 л и 4,0 л)
| № | Номинал, Ампер | Описание |
|---|---|---|
| 1 | 40А** | Внутренняя панель предохранителей (SJB) |
| 2 | — | Не используется |
| 3 | 40А** | Внутренняя панель предохранителей (SJB) |
| 4 | — | Не используется |
| 5 | 50А** | Внутренняя панель предохранителей (SJB) |
| 6 | — | Не используется |
| 7 | 30А** | соленоид стартера |
| 8 | — | Не используется |
| 9 | 40А** | Замок зажигания |
| 10 | — | Не используется |
| 11 | 30А** | Реле модуля управления силовым агрегатом (PCM) |
| 12 | — | Не используется |
| 13 | 30А** | Мотор вентилятора (климат-контроль) |
| 14 | — | Не используется |
| 15 | — | Не используется |
| 16 | — | Не используется |
| 17 | 40А** | Модуль антиблокировочной тормозной системы (ABS) |
| 18 | — | Не используется |
| 19 | — | Не используется |
| 20 | — | Не используется |
| 21 | 10 А* | PCM поддерживает питание, электромагнитный клапан продувки адсорбера |
| 22 | — | Не используется |
| 23 | 30A* | Двигатель топливного насоса, Топливные форсунки |
| 24 | — | Не используется |
| 25 | 10 А* | Соленоид муфты кондиционера |
| 26 | — | Не используется |
| 27 | 20 А* | модуль 4x4 |
| 28 | — | Не используется |
| 29 | 30A* | Стеклоочистители/омыватели |
| 30 | — | Не используется |
| 31 | 15 А* | Противотуманные фары |
| 32 | — | Не используется |
| 33 | 30A* | Модуль антиблокировочной тормозной системы (ABS) |
| 34 | — | Не используется |
| 35 | — | Не используется |
| 36 | — | Не используется |
| 37 | — | Не используется |
| 38 | 7,5 А* | Буксировка прицепа (правый поворот) |
| 39 | 15 А* | мощность ПКМ |
| 40 | — | Не используется |
| 41 | 10 А* | Автоматическая коробка передач |
| 42 | 7,5 А* | Буксировка прицепа (левый поворот) |
| 43 | 20 А* | Катушка реле кондиционера, IAC, MAFS, HEGO, CMS, соленоид VMV, соленоид EGR, подогрев PCV |
| 44 | 15 А* | Катушка зажигания, Конденсатор |
| 45A | — | Не используется |
| 45B | — | Не используется |
| 46A | — | Соленоид муфты кондиционера |
| 46B | — | Не используется |
| 47 | — | Реле ПКМ |
| 48A | — | Реле топливного насоса, реле топливных форсунок |
| 48B | — | Реле противотуманных фар |
| 51 | — | Не используется |
| 52 | — | Не используется |
| 53 | — | Не используется |
| 54 | — | Не используется |
| 55 | — | Реле вентилятора |
| 56 | — | Реле стартера |
| * Мини-предохранители ** Максимальные предохранители |
2010, 2011
Пассажирский салон
| № | Номинал, Ампер | Описание |
|---|---|---|
| 1 | 5A | Переключатель затемнения приборной панели |
| 2 | 10A | Парковочные фонари для прицепа |
| 3 | 10A | Правая фара ближнего света |
| 4 | 10A | Левая фара ближнего света |
| 5 | 5A | Модуль стеклоочистителя (run/accy) |
| 6 | 10A | Радио (run/accy), подсветка дверного выключателя |
| 7 | — | Не используется |
| 8 | 10A | Модуль управления системой пассивной безопасности (RCM), индикатор отключения подушки безопасности пассажира (PADI), датчик классификации пассажиров (OCS) |
| 9 | 5A | Индикатор подушки безопасности кластера |
| 10 | 10A | Кластер (запуск/запуск), модуль 4х4 (запуск/запуск) |
| 11 | 10A | Панель предохранителей в салоне (питание Logic) |
| 12 | 15A | Спутниковое радио |
| 13 | 15A | Звуковой сигнал, Лампы салона |
| 14 | 15A | Фара дальнего света, индикатор дальнего света (комбинация) |
| 15 | — | Не используется |
| 16 | Плавкий предохранитель на 30А | Электрические стеклоподъемники |
| 17 | 15A | Сигналы поворота/опасности |
| 18 | — | Не используется |
| 19 | 20A | Центральный верхний стоп-сигнал (CHMSL)/Стоп-сигналы |
| 20 | 10A | Модуль контроля скорости, Фонари заднего хода, Выключатель отмены овердрайва, Электронный мигающий сигнал (поворот), Антиблокировочная тормозная система (ABS) (контроль устойчивости к крену) |
| 21 | 5A | Катушка реле стартера |
| 22 | 5A | Не используется (запасной) |
| 23 | 30A | Фары (ближний и дальний свет) |
| 24 | 20A | Питание радио от батареи (B+) |
| 25 | — | Вспомогательное реле (стеклоподъемники) |
| 26 | 2A | Резервный круиз-переключатель |
| 27 | 10A | Реле вентилятора климат-контроля/обшивка дверей |
| 28 | 15A | Батарейное питание модуля 4x4 (B+) |
| 29 | 20A | Прикуриватель, диагностический разъем (OBD II) |
| 30 | 5A | Зеркала с электроприводом |
| 31 | 20A | Передние габаритные огни, Задние габаритные огни, Освещение номерного знака, Диммер, Парковочные фонари для прицепа |
| 32 | 5A | Выключатель тормоза (логика) |
| 33 | 5A | Питание аккумулятора комбинации приборов (B+) |
| 34 | 20A | Силовая установка |
| 35 | 15A | Силовые замки |
Моторный отсек (2,3 л)
| № | Номинал, Ампер | Описание |
|---|---|---|
| 1 | 40А** | Панель предохранителей в салоне |
| 2 | — | Не используется |
| 3 | 40А** | Панель предохранителей в салоне |
| 4 | — | Не используется |
| 5 | 50А** | Панель предохранителей в салоне |
| 6 | — | Не используется |
| 7 | 30А** | соленоид стартера |
| 8 | — | Не используется |
| 9 | 40А** | Замок зажигания |
| 10 | — | Не используется |
| 11 | 30А** | Реле модуля управления силовым агрегатом (PCM) |
| 12 | — | Не используется |
| 13 | 30А** | Мотор вентилятора (климат-контроль) |
| 14 | — | Не используется |
| 15 | — | Не используется |
| 16 | — | Не используется |
| 17 | 40А** | Модуль антиблокировочной тормозной системы (ABS) |
| 18 | — | Не используется |
| 19 | 20А** | Вентилятор двигателя |
| 20 | — | Не используется |
| 21 | 10 А* | PCM поддерживает питание, электромагнитный клапан продувки адсорбера |
| 22 | — | Не используется |
| 23 | 30 А* | Двигатель топливного насоса, Топливные форсунки |
| 24 | — | Не используется |
| 25 | 10 А* | Соленоид муфты кондиционера |
| 26 | — | Не используется |
| 27 | — | Не используется |
| 28 | — | Не используется |
| 29 | 30 А* | Стеклоочистители/омыватели |
| 30 | — | Не используется |
| 31 | 15 А* | Противотуманные фары |
| 32 | — | Не используется |
| 33 | 30 А* | Модуль антиблокировочной тормозной системы (ABS) |
| 34 | — | Не используется |
| 35 | — | Не используется |
| 36 | — | Не используется |
| 37 | — | Не используется |
| 38 | 7,5 А* | Буксировка прицепа (правый поворот) |
| 39 | 15 А* | мощность ПКМ |
| 40 | — | Не используется |
| 41 | 10 А* | Автоматическая коробка передач |
| 42 | 7,5 А* | Буксировка прицепа (левый поворот) |
| 43 | 20A* | Катушка реле вентилятора двигателя, катушка реле кондиционера, IAC, датчик массового расхода воздуха, датчик кислорода с подогревом отработавших газов, датчик модуля каталитического нейтрализатора, электромагнитный клапан управления парами |
| 44 | 15 А* | Катушка зажигания, Конденсатор |
| 45A | — | Не используется |
| 45B | — | Не используется |
| 46A | — | Реле топливного насоса, реле топливных форсунок |
| 46B | — | Не используется |
| 47 | — | Реле вентилятора двигателя |
| 48 | — | Реле стартера |
| 49 | — | Не используется |
| 50 | — | Не используется |
| 51 | — | Не используется |
| 52 | — | Не используется |
| 53 | — | Не используется |
| 54 | — | Реле ПКМ |
| 55 | — | Реле вентилятора |
| 56A | — | Электромагнитное реле муфты кондиционера |
| 56B | — | Реле противотуманных фар |
| * Мини-предохранители ** Максимальные предохранители |
Моторный отсек (3,0 л и 4,0 л)
| № | Номинал, Ампер | Защищенные цепи |
|---|---|---|
| 1 | 40 А** | Панель предохранителей в салоне |
| 2 | — | Не используется |
| 3 | 40А** | Панель предохранителей в салоне |
| 4 | — | Не используется |
| 5 | 50А** | Панель предохранителей в салоне |
| 6 | — | Не используется |
| 7 | 30А** | соленоид стартера |
| 8 | — | Не используется |
| 9 | 40 А** | Замок зажигания |
| 10 | — | Не используется |
| 11 | 30А** | Реле модуля управления силовым агрегатом (PCM) |
| 12 | — | Не используется |
| 13 | 30А** | Мотор вентилятора (климат-контроль) |
| 14 | — | Не используется |
| 15 | — | Не используется |
| 16 | — | Не используется |
| 17 | 40А** | Модуль антиблокировочной тормозной системы (ABS) |
| 18 | — | Не используется |
| 19 | — | Не используется |
| 20 | — | Не используется |
| 21 | 10 А* | PCM поддерживает питание, электромагнитный клапан продувки адсорбера |
| 22 | — | Не используется |
| 23 | 30A* | Двигатель топливного насоса, Топливные форсунки |
| 24 | — | Не используется |
| 25 | 10 А* | Соленоид муфты кондиционера |
| 26 | — | Не используется |
| 27 | 20A* | модуль 4x4 |
| 28 | — | Не используется |
| 29 | 30A* | Стеклоочистители/омыватели |
| 30 | — | Не используется |
| 31 | 15 А* | Противотуманные фары |
| 32 | — | Не используется |
| 33 | 30A* | Модуль АБС |
| 34 | — | Не используется |
| 35 | — | Не используется |
| 36 | — | Не используется |
| 37 | — | Не используется |
| 38 | 7,5 А* | Буксировка прицепа (правый поворот) |
| 39 | 15 А* | мощность ПКМ |
| 40 | — | Не используется |
| 41 | 10 А* | Автоматическая коробка передач |
| 42 | 7,5 А* | Буксировка прицепа (левый поворот) |
| 43 | 20 А* | Катушка реле кондиционера, IAC, датчик массового расхода воздуха, датчик кислорода с подогревом отработавших газов, датчик каталитического модуля, соленоид клапана управления парами, соленоид EGR, подогрев PCV |
| 44 | 15A* | Катушка зажигания, Конденсатор |
| 45A | — | Не используется |
| 45B | — | Не используется |
| 46A | — | Соленоид муфты кондиционера |
| 46B | — | Не используется |
| 47 | — | Реле ПКМ |
| 48A | — | Реле топливного насоса, реле топливных форсунок |
| 48B | — | Реле противотуманных фар |
| 51 | — | Не используется |
| 52 | — | Не используется |
| 53 | — | Не используется |
| 54 | — | Не используется |
| 55 | — | Реле вентилятора |
| 56 | — | Реле стартера |
| * Мини-предохранители ** Максимальные предохранители |
