Предохранители и реле Ford Ranger (2012-2015)
Схемы относятся к указанным годам и вариантам Ford Ranger (2012-2015). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Ford.
Расположение предохранителей Ford Ranger 2012-2015 гг.
Предохранители прикуривателя (розетка) в Ford Ranger предохранители №20 (прикуриватель), №24 (дополнительная розетка (передняя консоль)), №31 (дополнительная розетка (задняя консоль)) и №46 (дополнительная розетка (напольная консоль)) в предохранителе моторного отсека коробка.
Оглавление
Блок предохранителей в салоне
Блок предохранителей в салоне

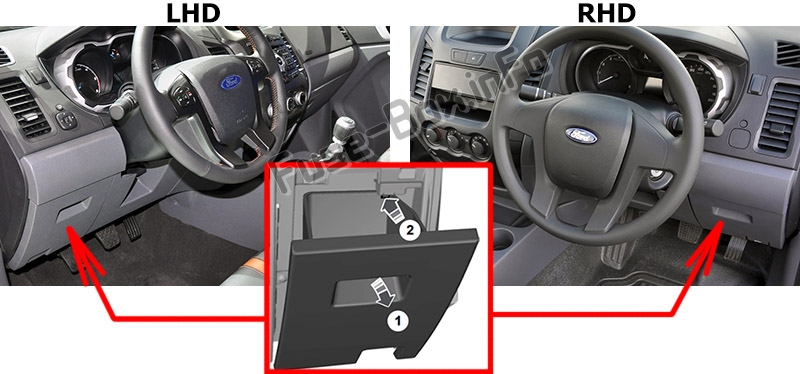

Расположение блока предохранителей
Он расположен за крышкой на панели приборов.
Схема блока предохранителей
| № | Ампер рейтинг | Цепи защищены |
|---|---|---|
| 56 | 20 | Топливный насос |
| 57 | - | Не используется |
| 58 | - | Не используется |
| 59 | 5 | Пассивная противоугонная система (PATS) |
| 60 | 10 | Лампа освещения салона, блок переключателей двери водителя, декоративная подсветка, подсветка луж, автоматический переключатель передач, лампа в пространстве для ног |
| 61 | - | Не используется |
| 62 | 5 | Модуль датчика дождя |
| 63 | 5 | Тахограф / Не используется |
| 64 | - | Не используется |
| 65 | - | Не используется |
| 66 | 20 | Замок водительской двери, центральный двойной замок |
| 67 | 5 | Выключатель стоп-сигнала |
| 68 | - | Не используется |
| 69 | 5 | Комбинация приборов, Встроенный модуль управления (ICP), Модуль слежения и блокировки |
| 70 | 20 | Центральный замок |
| 71 | 5 | Кондиционирование воздуха |
| 72 | 7.5 | Звуковой сигнал |
| 73 | 5 | Бортовая диагностика II |
| 74 | 20 | Дальний свет |
| 75 | 15 | Передние противотуманные фары |
| 76 | 10 | Фонарь заднего хода, зеркало заднего вида |
| 77 | 20 | Насос омывателя |
| 78 | 5 | Замок зажигания |
| 79 | 15 | Радио, многофункциональный дисплей |
| 80 | 20 | Многофункциональный дисплей, Hi-Audio, модуль закрытия тормозного клапана (BVC) |
| 81 | 5 | Датчик движения в салоне |
| 82 | 20 | Масса насоса омывателя |
| 83 | 20 | Масса центрального замка |
| 84 | 20 | Разблокировка двери водителя, заземление центрального двойного замка |
| 85 | 7.5 | Комбинация приборов, модуль помощи при парковке, камера заднего вида, кондиционер с ручным управлением, зеркало заднего вида, модуль слежения и блокировки |
| 86 | 10 | Система пассивной безопасности, индикатор отключения подушки безопасности пассажира |
| 87 | 5 | Тахограф |
| 88 | - | Не используется |
| 89 | - | Не используется |
Блок предохранителей в моторном отсеке
Блок предохранителей в моторном отсеке

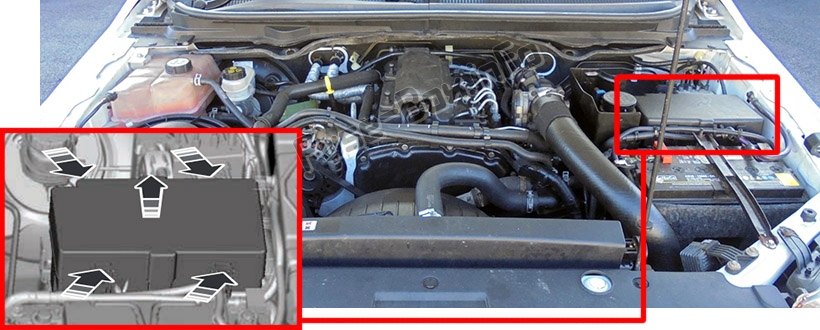

Расположение блока предохранителей

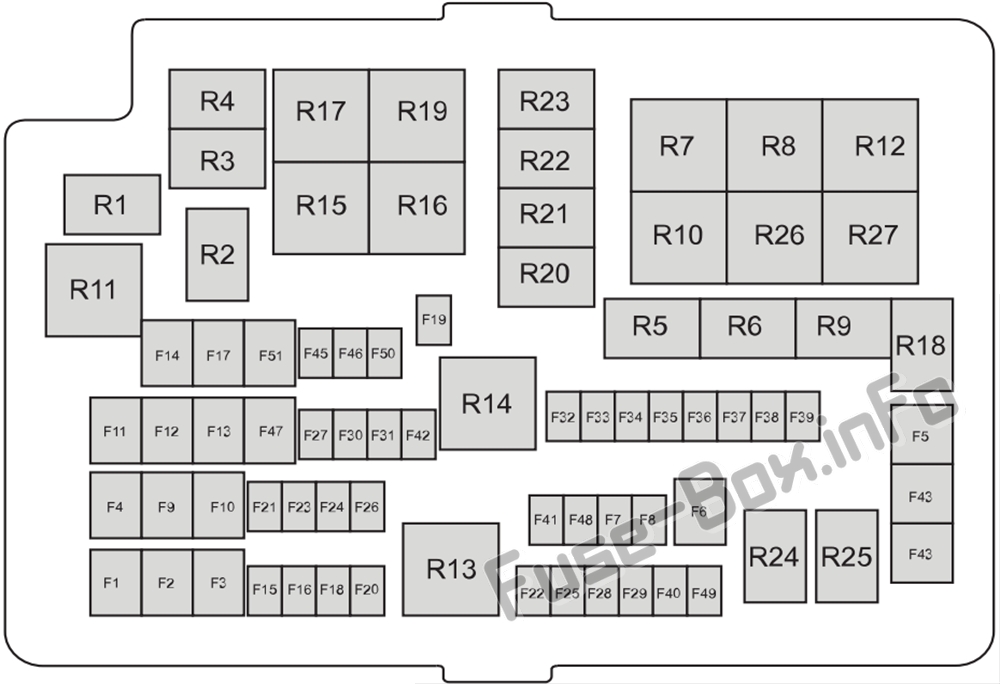

Схема блока предохранителей
| № | Ампер рейтинг | Цепи защищены |
|---|---|---|
| 1 | 60 | Питание блока предохранителей в салоне (аккумулятор) |
| 2 | 60 | Питание блока предохранителей в салоне (аккумулятор) |
| 3 (бензин) | 50 | Вентилятор охлаждения двигателя |
| 3 (Дизель) | 60 | Модуль управления свечами накаливания |
| 4 | 40 | Модуль АБС |
| 5 | 30 | Электрические стеклоподъемники (передние и задние) |
| 6 | 25 | Полный привод (4WD) заземление двигателя |
| 7 | - | Не используется |
| 8 | - | Не используется |
| 9 | 20 | Электрическое сиденье |
| 10 | 25 | Электрические стеклоподъемники (передние) |
| 11 | 30 | Двигатель вентилятора |
| 12 | 25 | Мощность двигателя полного привода (4WD) |
| 13 | 20 | соленоид стартера |
| 14 | 20 | Обогрев заднего стекла |
| 15 (бензин) | 10 | Гибкий топливный насос |
| 15 (Дизель) | 15 | Свеча накаливания испарителя |
| 16 | 10 | Муфта кондиционера |
| 17 | 25 | Электрические стеклоподъемники (передние) |
| 18 | 25 | Мотор стеклоочистителя |
| 19 | 25 | Масса электродвигателя стеклоочистителя |
| 20 | 20 | Зажигалка |
| 21 | 15 | Horn |
| 22 | 15 | Топливные форсунки или гибкий топливный клапан |
| 23 | 10 | Соленоид блокировки дифференциала |
| 24 | 20 | Дополнительный разъем питания (передняя консоль) |
| 25 | 15 | Катушки зажигания, датчик температуры и массового расхода воздуха, модуль свечи накаливания, клапан управления вакуумом (VCV), клапан электронного регулятора вакуума (EVRV) |
| 26 | 7.5 | Электронный модуль управления (ECM) |
| 27 | 10 | Модуль управления коробкой передач (TCM) |
| 28 | 10 | Подогреваемый кислородный датчик отработавших газов, универсальный кислородный датчик отработавших газов с подогревом, катушки реле |
| 29 | 15 | Электронный модуль управления (ECM) |
| 30 | 15 | Датчик контроля батареи |
| 31 | 20 | Дополнительный разъем питания (задняя консоль) |
| 32 | 5 | Реле давления кондиционера |
| 33 | 10 | Модуль управления коробкой передач (TCM) |
| 34 | 5 | Обогреватель PTC (где установлен) / Модуль командира экипажа / Запасной |
| 35 | 20 | Питание блока предохранителей в салоне (зажигание) |
| 36 | 5 | Модуль АБС |
| 37 | 10 | Регулировка уровня фар |
| 38 | 20 | Сиденье с подогревом |
| 39 | 10 | Зеркала с электроприводом |
| 40 | 10 | Насос испарителя / Не используется |
| 41 | 10 | Зеркала с подогревом |
| 42 | 10 | Звуковой сигнал |
| 43 | 30 | Обогрев лобового стекла (справа) |
| 44 | 30 | Обогрев лобового стекла (левое) |
| 45 | 25 | Модуль АБС |
| 46 | 20 | Дополнительный разъем питания (напольная консоль) |
| 47 | 40 | Модуль буксировки прицепа |
| 48 | - | Не используется |
| 49 | - | Не используется |
| 50 | 5 | Реле зажигания, катушки реле |
| 51 (только Бразилия) | 30 | Электрические стеклоподъемники (задние) |
| 51 | 20 | Буксировка прицепа (12- или 13-контактное питание от аккумулятора, постоянное напряжение) |
| Реле | ||
| R1 | Ключ блокировки | |
| R2 | Стеклоочиститель включен или выключен | |
| R3 | Horn | |
| R4 | Муфта кондиционера | |
| R5 | Блокировка дифференциала | |
| R6 | Привет или Ло | |
| R7 | Низкий уровень вентилятора охлаждения двигателя | |
| R8 | Вентилятор охлаждения двигателя высокий | |
| R9 | Гибкий топливный насос, свеча накаливания Vaporiser | |
| R10 | Обогрев заднего стекла | |
| R11 | Обогрев лобового стекла | |
| R12 | Не используется | |
| R13 | Удержание питания электронного модуля управления (ECM) | |
| R14 | Зажигание | |
| R15 | Полный привод 2 (по часовой стрелке) | |
| R16 | Двигатель 4WD 1 (против часовой стрелки) | |
| R17 | 4WD мотор | |
| R18 | Звуковой сигнал безопасности | |
| R19 | Пусковой двигатель | |
| R20 | Не используется | |
| R21 | Не используется | |
| R22 | Не используется | |
| R23 | Не используется | |
| R24 | Не используется | |
| R25 | Не используется | |
| R26 | Двигатель вентилятора | |
| R27 | Электрическое сиденье |
Дополнительный блок предохранителей (при наличии)
Дополнительный блок предохранителей (при наличии)

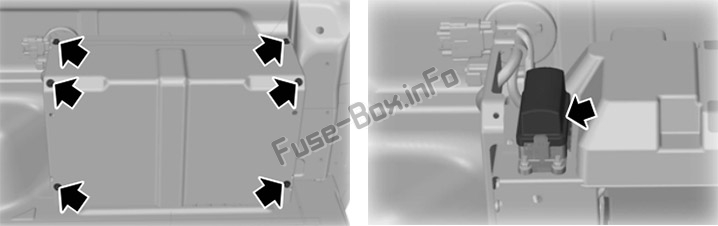

Расположение блока предохранителей
Освободите фиксаторы и снимите крышку.

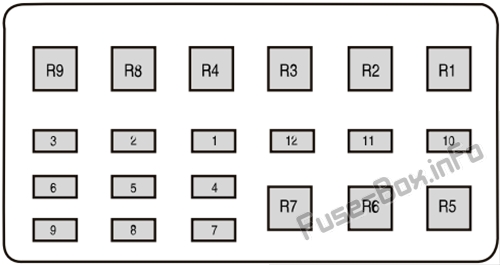

Схема блока предохранителей
| № | Номинал, Ампер | Защищенные компоненты |
|---|---|---|
| 1 | 25 | дальний свет |
| 2 | 15 | Габаритный фонарь |
| 3 | 10 | светодиодный маяк |
| 4 | 15 | Рабочие фары |
| 5 | 20 | Запасной |
| 6 | 20 | Силовая установка |
| 7 | 15 | Фонарь заднего хода |
| 8 | 15 | Указатели поворота, стоп-сигнал |
| 9 | 5 | Начальник экипажа |
| 10 | 5 | Отключение предохранителя (масса изолятора) |
| 11 | - | Не используется |
| 12 | - | Не используется |
| Реле | ||
| R1 | Рабочие фары | |
| R2 | светодиодный маяк | |
| R3 | Запасной | |
| R4 | Габаритный фонарь | |
| R5 | Указатель поворота (левый) | |
| R6 | Указатель поворота (правый) | |
| R7 | Стоп-сигнал | |
| R8 | Не используется | |
| R9 | Не используется |
