Предохранители и реле Ford Ranger (2019-2022..)

Схемы относятся к указанным годам и вариантам Ford Ranger (2019-2022..). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Ford.

Оглавление

Расположение предохранителей Ford Ranger 2019-2022…

Предохранители прикуривателя (розетка) в Ford Ranger являются предохранители № 5 (точка дополнительного питания 3 — задняя консоль), № 10 (точка дополнительного питания 1 — панель приборов), № 16 (точка дополнительного питания 2 — панель приборов) и № 17 (точка дополнительного питания — задняя часть грузового отсека) в блоке предохранителей моторного отсека.

Расположение блока предохранителей

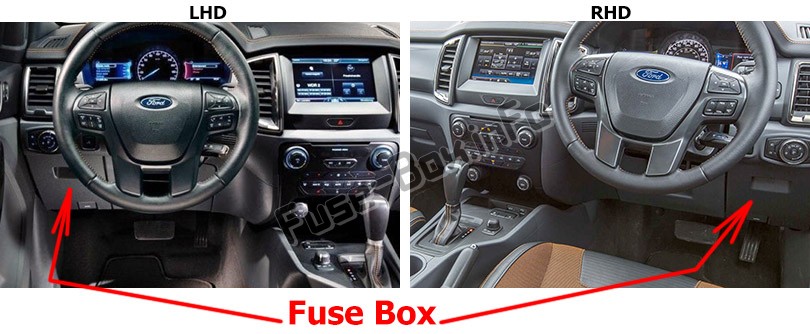

Пассажирский салон

Панель предохранителей расположена ниже и снаружи рулевой колонки за крышкой доступа. Пассажирский салон

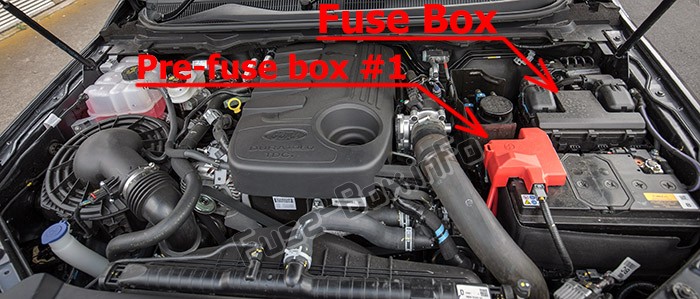

Моторного отсека

Распределительная коробка расположена в моторном отсеке (слева). Моторного отсека

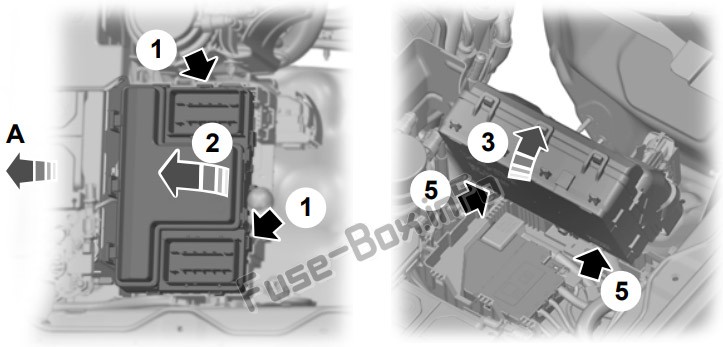

Распределительная коробка питания — снизу

Предохранители расположены в нижней части блока предохранителей. Распределительная коробка питания — снизу

Чтобы получить доступ, сделайте следующее:
1. Освободите две защелки, расположенные по обеим сторонам блока предохранителей;
2. Поднимите заднюю часть блока предохранителей с держателя;
3. Переместите блок предохранителей к задней части моторного отсека и поверните, как показано;
4. Поверните заднюю часть блока предохранителей, чтобы получить доступ к нижней стороне;
5. Освободите две защелки, чтобы открыть крышку.

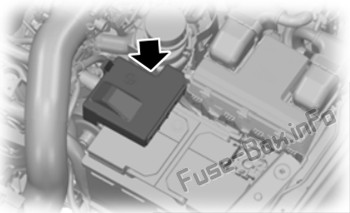

Блок предохранителей №1

Он крепится к положительной клемме аккумулятора. Блок предохранителей №1

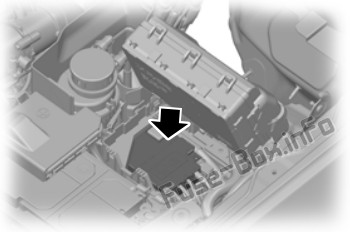

Блок предохранителей №2

Он расположен под блоком предохранителей в моторном отсеке. Блок предохранителей №2

Схемы блока предохранителей

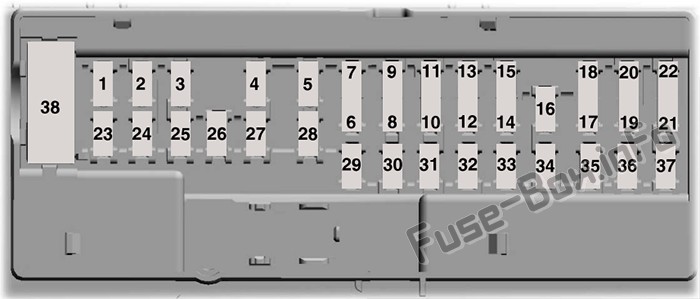

Пассажирский салон

Назначение предохранителей в блоке предохранителей салона (2019-2022 гг.)

№	Номинал, Ампер	Защищенный компонент
1	-	Не используется
2	7.5A	Не используется (запасной)
3	20A	Замок водительской двери
4	5A	Не используется (запасной)
5	20A	Фирменный аудиоусилитель
6	10A	Не используется (запасной)
7	10A	Не используется (запасной)
8	10A	Звуковой сигнал безопасности
9	10A	Телематика
10	5A	Не используется (запасной)
11	5A	Не используется (запасной)
12	7.5A	Электронная панель управления Климат-контроль
13	7.5A	Приборный щиток Модуль управления рулевой колонкой Разъем канала передачи данных
14	10A	Расширенный силовой модуль (для модуля безопасности и модуля пассажира)
15	10A	Модуль шлюза (SYNC) Разъем канала передачи данных
16	15 A	2019: Двойной замок задних дверей
17	5A	Не используется (запасной)
18	5A	Замок зажигания Соленоид блокировки Пуск с кнопки
19	7.5A	Расширенный силовой модуль (для модуля безопасности и модуля пассажира)
20	7.5A	2021-2022: Вспомогательные выключатели
21	5A	Датчик влажности и температуры в салоне
22	5A	Не используется (запасной)
23	10A	инвертор Выключатель дверного замка
24	20A	Центральный замок
25	30A	Электростеклоподъемник водительской двери
26	30A	Не используется (запасной)
27	30A	Не используется (запасной)
28	20A	Фирменный аудиоусилитель
29	30A	Не используется (запасной)
30	30A	Не используется (запасной)
31	15A	2020-2022: СИНХРОНИЗАЦИЯ
32	10A	Модуль радиоприемопередатчика Пульт дистанционного управления дверью СИНХРОНИЗАЦИЯ (2019)
33	20A	Аудиоблок
34	30A	Реле запуска/запуска
35	5A	Не используется (запасной)
36	15A	Внутреннее зеркало с автоматическим затемнением Управление регулировкой зеркал
37	20A	Не используется (запасной)
38	30A	Электрические стеклоподъемники

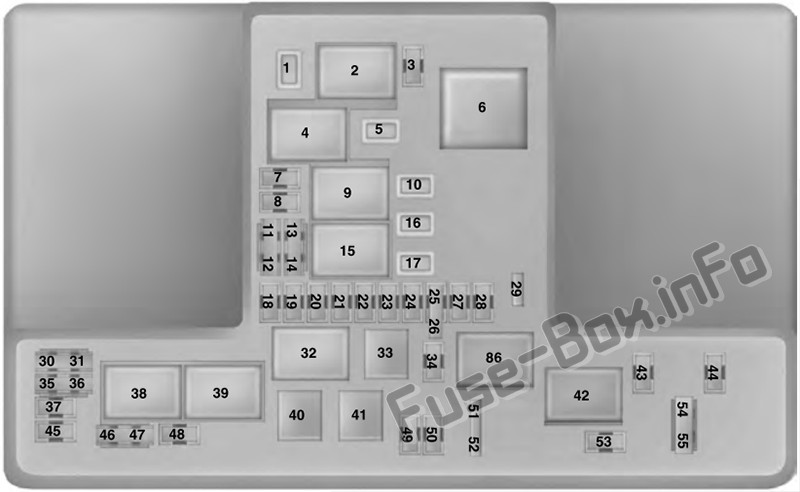

Моторного отсека

Назначение предохранителей и реле в распределительной коробке (2019-2022 гг.)

№	Номинал, Ампер	Защищенный компонент
1	15 A	Не используется
2	-	Электромагнитное реле стартера
3	5 A	Датчик дождя
4	-	Реле электровентилятора
5	20 A	Вспомогательная розетка 3 - задняя консоль
6	-	Реле стояночных огней прицепа
7	20 A	Модуль управления силовым агрегатом
8	20 A	Соленоид вентиляции канистры Запорный клапан паров топлива Клапан продувки адсорбера Клапан изменения фаз газораспределения 1 и 2 Датчики кислорода с подогревом
9	-	Реле модуля управления силовым агрегатом
10	20 A	Вспомогательная розетка 1 - приборная панель
11	15 A	Катушки зажигания
12	15 A	Привод управления кондиционером Подогреватель коробки передач Вспомогательный водяной насос Управление клапаном аспиратора Муфта вентилятора Масляный насос Турбобайпас
13	15 A	Не используется (запасной)
14	15 A	Не используется (запасной)
15	-	Реле запуска/запуска
16	20 A	Вспомогательная розетка 2 - приборная панель
17	20 A	Вспомогательная розетка - задний грузовой отсек
18	10 A	Не используется (запасной)
19	10 A	Рулевое управление с электроусилителем
20	10 A	2019-2021: Переключатель управления освещением
21	5 A	Реле пуска/пуска коробки передач
22	10 A	Компрессор кондиционера
23	7,5 А	Модуль качества напряжения
24	10 A	Не используется (запасной)
25	10 A	Антиблокировочная тормозная система
26	10 A	Не используется (запасной)
27	-	Не используется
28	10 A	Модуль управления силовым агрегатом
29	7,5 А	USB-порт для зарядки
30	-	Не используется
31	-	Не используется
32	-	Реле топливного насоса
33	-	Реле муфты кондиционера
34	10 A	Фонарь заднего хода прицепа
35	15A	Не используется (запасной)
36	-	Не используется
37	10 A	Наружное зеркало с подогревом
38	-	Реле правого поворота и стоп-сигнала прицепа
39	-	Реле левого поворота и стоп-сигнала прицепа
40	-	Реле фонарей заднего хода прицепа
41	-	Реле звукового сигнала
42	-	4WD (полный привод) мотор №2 реле
43	-	Не используется
44	-	Не используется
45	5 A	Не используется (запасной)
46	10 A	Не используется (запасной)
47	10 A	Переключатель педали тормоза
48	20 A	Horn
49	15 A	Модуль управления коробкой передач Масляный насос
50	10 A	2019-2021: Парковочный обогрев дворников
51	-	Не используется
52	-	Не используется
53	15 A	Блокировка заднего дифференциала
54	-	Не используется
55	-	Не используется
86	-	Реле двигателя 4WD № 1

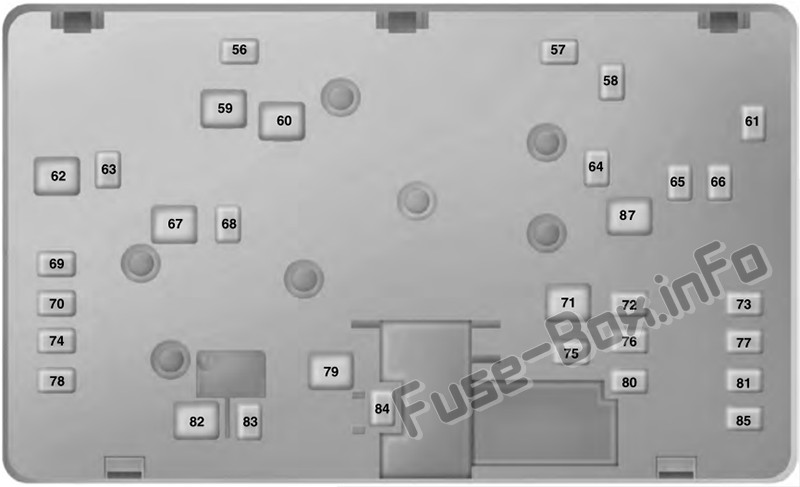

Моторный отсек, низ

Назначение предохранителей и реле в распределительной коробке (нижняя) (2019-2022)

№	Номинал, Ампер	Защищенный компонент
56	15A	Прицеп левый поворот и остановка
57	-	Не используется
58	-	Не используется
59	-	Не используется
60	30A	Модуль управления топливным насосом
61	-	Не используется
62	50A	Блок управления кузовным оборудованием 1 — освещение
63	15A	Прицеп правый поворот и остановка
64	30A	Тормоза прицепа
65	20A	Сиденье водителя с подогревом
66	25A	Полноприводный автомобиль
67	50A	Кузовной блок управления 2 — освещение
68	30A	Обогрев заднего стекла
69	30A	Клапаны антиблокировочной тормозной системы
70	30A	Пассажирское сиденье с электроприводом
71	30A	Парковочные фонари для трейлеров
72	-	Не используется
73	30A	Модуль прицепа
74	30A	Водительское сиденье с электроприводом
75	-	Не используется
76	-	Не используется
77	-	Не используется
78	-	Не используется
79	40A	Двигатель вентилятора
80	20A	Подогрев пассажирского сиденья
81	40A	инвертор
82	60A	Насос антиблокировочной тормозной системы
83	30A	Мотор стеклоочистителя
84	30A	Электромагнит стартера
85	-	Не используется
87	40A	Модуль прицепа

Предварительный блок предохранителей №1 (на аккумуляторе)

№	Номинал, Ампер	Защищенный компонент
1	225А / 300А	Генератор
2	125A	Электронный усилитель руля

Предварительный блок предохранителей № 2 (под блоком предохранителей)

№	Номинал, Ампер	Защищенный компонент
1	-	Не используется
2	125A	Модуль управления кузовом
3	50A	Модуль качества напряжения (питание слепой зоны заднего фонаря, камера заднего вида, проекционный дисплей, переключатель 4x4, модуль обработки изображения и адаптивный радар круиз-контроля)
4	-	Шина до распределительной коробки
5	100A	2021-2022: Дополнительный блок предохранителей и реле.
