Предохранители и реле Ford Taurus (1996-1999)
Схемы относятся к указанным годам и вариантам Ford Taurus (1996-1999). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Ford.
Расположение предохранителей Ford Taurus 1996-1999 гг.
Предохранитель прикуривателя (розетки) в Ford Taurus Предохранитель №21 в блоке предохранителей панели приборов.
Оглавление
Блок предохранителей в салоне
Блок предохранителей в салоне

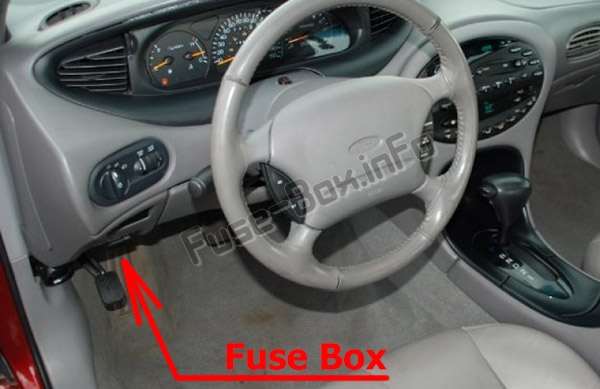

Расположение блока предохранителей
Панель предохранителей расположена ниже и левее рулевого колеса у педали тормоза.

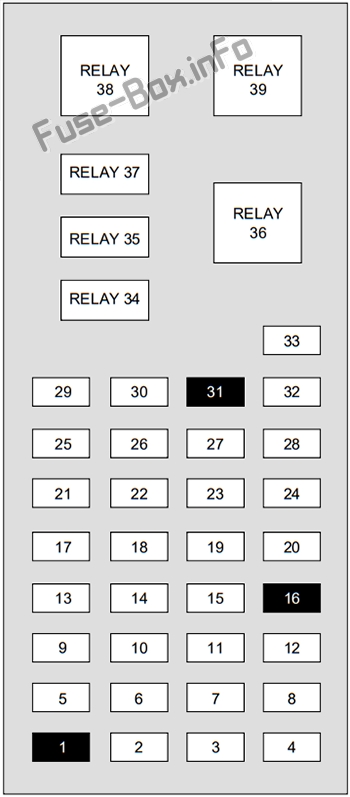

Схема блока предохранителей
| № | Номинал, Ампер | Описание |
|---|---|---|
| 1 | — | Не используется |
| 2 | 5A | Подсветка приборов |
| 3 | 10A | Левая фара ближнего света |
| 4 | 10A | Правая фара ближнего света |
| 5 | 5A | Блокировка переключения тормозов, обогреватель заднего стекла |
| 6 | 15A | 1996-1997: Переключатель МЛПС, фонари заднего хода, регулировка скорости, климат-контроль 1998: Переключатель MLPS, резервные лампы, контроль скорости 1999: Датчик TR, фонари заднего хода, ДХО, элементы управления кондиционером |
| 7 | 10A | 1996-1998: Переключатель MLPS, реле стартера 1999: Датчик TR, реле стартера |
| 8 | 5A | Силовая антенна, RCU (блок радиоуправления), GEM |
| 9 | 10A | 1996–1997: Антиблокировочная система тормозов, центральный датчик температуры. 1998-1999: АБС |
| 10 | 20A | 1996-1997: Реле EEEC, катушка зажигания, пассивная противоугонная система, радио 1998-1999: Реле PCM, катушка зажигания, PATS, радио |
| 11 | 5A | 1996-1997: Индикатор подушек безопасности, комбинация приборов 1998-1999: Комбинация приборов |
| 12 | 5A | Комбинация приборов, автолампы, переключатель управления коробкой передач, ICP (встроенная панель управления), GEM |
| 13 | 5A | 1996-1998: подушка безопасности, двигатель вентилятора, EATC (электронный автоматический контроль температуры) 1999: Электронный аварийный блок (ECU), двигатель вентилятора, EATC (электронный автоматический контроль температуры) |
| 14 | 5A | 1996-1997: Индикация перегорания ламп, полуактивная подвеска (только ШО) 1998: Пневматическая подвеска 1999: Полуактивный модуль управления плавностью хода |
| 15 | 10A | Многофункциональный переключатель (указатели поворота) |
| 16 | — | Не используется |
| 17 | 30A | Передний стеклоочиститель/омыватель |
| 18 | 5A | Переключатель фар |
| 19 | 15A | Задний стеклоочиститель/омыватель |
| 20 | 5A | 1996-1997: Встроенная панель управления, дистанционный вход, прикуриватель. 1998: ICP (встроенная панель управления), RAP, телефон 1999: ICP (встроенная панель управления), RAP, телефон, GEM |
| 21 | 20A | Зажигалка |
| 22 | 5A | Зеркала с электроприводом, Антенна с электроприводом, Лампы на крышке багажника, Автолампа |
| 23 | 5A | 1996–1997: Система стеклоочистителей, регулируемое рулевое управление, дистанционный вход, противоугонная система. 1998-1999: ГЕМ, РАП, ПАТС |
| 24 | 5A | 1996-1997: Интегрированная панель управления, спидометр, электронный модуль автоматического контроля температуры. 1998-1999: ПМС, РКЦ, спидометр |
| 25 | 10A | (DLC) Разъем канала передачи данных |
| 26 | 15A | Крышка багажника |
| 27 | 10A | Реле экономии заряда батареи |
| 28 | 15A | 1996-1997: Стоп-сигналы, стоп-контроль 1998–1999: Контроль скорости, стоп-сигнал |
| 29 | 15A | Multi-Function Swatch, проблесковые маячки |
| 30 | 15A | Дальний свет, дневные ходовые огни, комбинация приборов |
| 31 | 5A | 1996-1997: Питание задних фонарей 1998-1999: не используется |
| 32 | 10A | ICP (встроенная панель управления), зеркала с подогревом |
| 33 | 5A | Электрические стеклоподъемники, подсветка замка |
| Реле 34 | — | Реле экономии заряда батареи |
| Реле 35 | — | Реле разблокировки двери водителя |
| Реле 36 | — | Реле обогревателя заднего стекла |
| Реле 37 | — | Реле освещения салона |
| Реле 38 | — | Реле опускания окна в одно касание |
| Реле 39 | — | Дополнительное реле задержки |
Блок предохранителей в моторном отсеке
Блок предохранителей в моторном отсеке

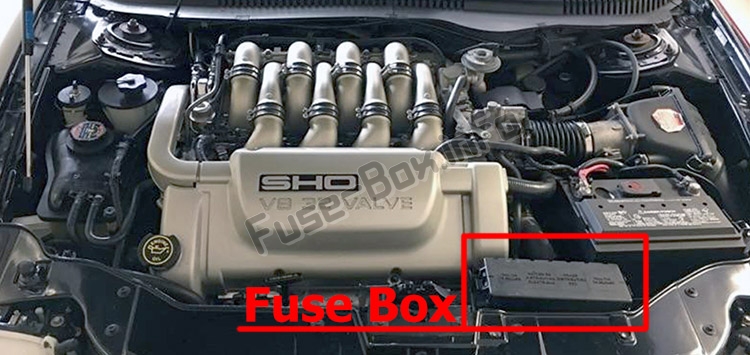

Расположение блока предохранителей
Распределительная коробка расположена в моторном отсеке рядом с аккумуляторной батареей.

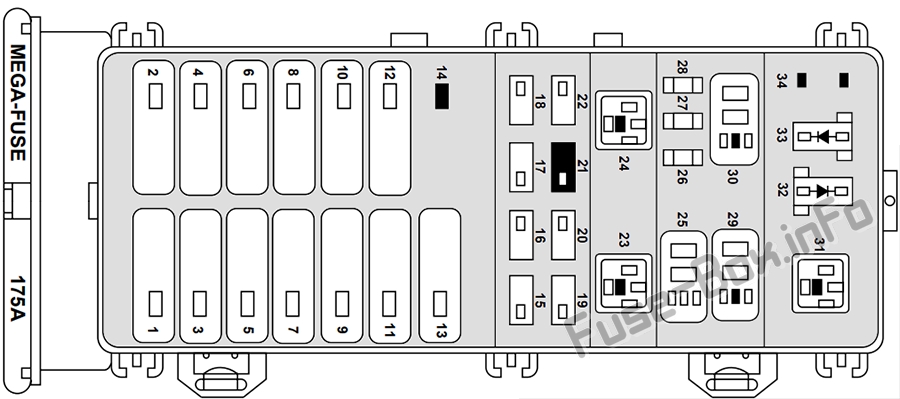

Схема блока предохранителей
| № | Номинал, Ампер | Описание |
|---|---|---|
| 1 | 40A | Панель предохранителей |
| 2 | 30 A | 1996-1997: Модуль реле постоянного контроля 1998-1999: Эстафета ПКМ |
| 3 | 40A | Замок зажигания, реле стартера |
| 4 | 30A | 1996-1997: Дополнительное реле задержки 1998: Реле задержки аксессуаров, электростеклоподъемники, левое/правое сиденья с электроприводом 1999: Реле задержки аксессуаров, сиденье с электроприводом |
| 5 | 40A | Выключатель зажигания |
| 6 | 30 А / — | 1996–1997: сиденья с электроприводом 1998: Левое/правое сиденье с электроприводом / не используется 1999: Не используется |
| 7 | 40A | Реле обогрева заднего стекла |
| 8 | 30A | Соленоид воздушного байпаса Thermactor, твердотельное реле EAM |
| 9 | 40A | 1996-1997: Модуль реле постоянного контроля 1998-1999: Реле высокоскоростного вентилятора охлаждения, реле низкоскоростного вентилятора охлаждения |
| 10 | 20 A | 1996-1997: Модуль реле постоянного контроля 1998-1999: Реле топливного насоса |
| 11 | 40A | Реле электродвигателя вентилятора |
| 12 | 20 A | Полуактивный модуль управления плавностью хода |
| 13 | 40A | Модуль антиблокировочной тормозной системы |
| 14 | — | Не используется |
| 15 | 15 A | Модуль дневных ходовых огней (ДХО) |
| 16 | 10A | 1996–1998: Диагностический монитор подушек безопасности 1999: Электронный блок управления (ECU) |
| 17 | 20A | Задний блок управления, CD-чейнджер |
| 18 | 30A | Модуль антиблокировочной тормозной системы |
| 19 | 15 A | Реле звукового сигнала, модуль управления силовым агрегатом (PCM) |
| 20 | 15 A | Переключатель фар, реле стояночного освещения Autolamp |
| 21 | — | Не используется |
| 22 | 30A | Реле автоламп, многофункциональный переключатель, переключатель фар |
| 23 | — | Реле электродвигателя вентилятора |
| 24 | — | Реле стартера |
| 25 | — | Реле сцепления кондиционера |
| 26 | 30A | Генератор/регулятор напряжения |
| 27 | 10A | Реле сцепления кондиционера |
| 28 | 15 A | Датчики кислорода с подогревом, вентиляция канистры |
| 29 | — | Реле топливного насоса |
| 30 | — | Реле ПКМ |
| 31 | — | Реле низкоскоростного вентилятора системы охлаждения |
| 32 | — | ИКМ-диод |
| 33 | — | Диод муфты кондиционера |
| 34 | — | Не используется |
