Предохранители и реле Ford Taurus (2000-2007)
Схемы относятся к указанным годам и вариантам Ford Taurus (2000-2007). Для другой комплектации или рынка расположение и назначение элементов могут отличаться. Перед работой сверяйтесь с обозначениями на крышке блока и руководством автомобиля Ford.
Расположение предохранителей Ford Taurus 2000-2007 гг.
Предохранитель прикуривателя (розетки) в Ford Taurus Это предохранитель №13 в блоке предохранителей панели приборов (2000 г.). 2001-2003 – предохранитель №13 в блоке предохранителей панели приборов и предохранитель №18 в блоке предохранителей моторного отсека. С 2004 года – предохранители №25 и №29 в блоке предохранителей панели приборов.
Оглавление
Расположение блока предохранителей
Расположение блока предохранителей

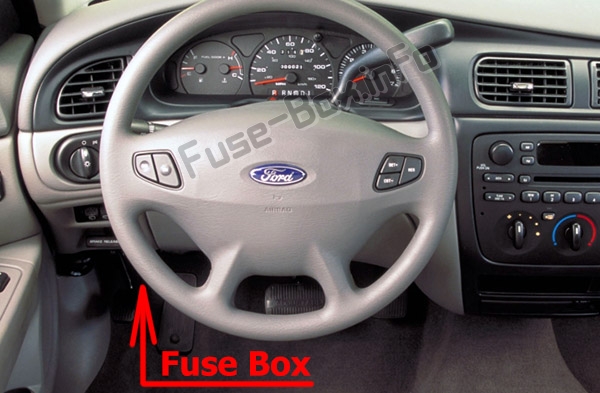

Пассажирский салон
Панель предохранителей расположена ниже и левее рулевого колеса у педали тормоза.

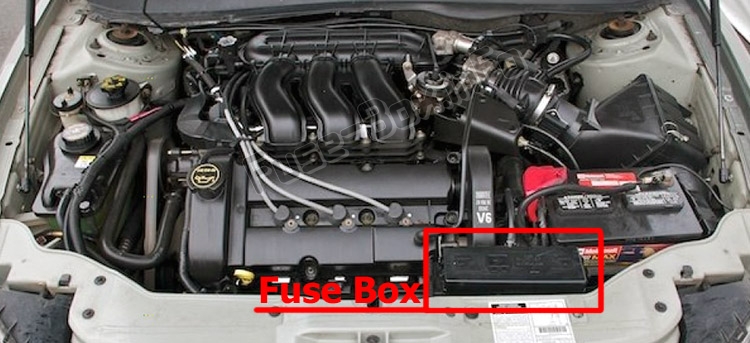

Моторного отсека
Распределительная коробка расположена в моторном отсеке.
Схемы блока предохранителей
Схемы блока предохранителей
2000

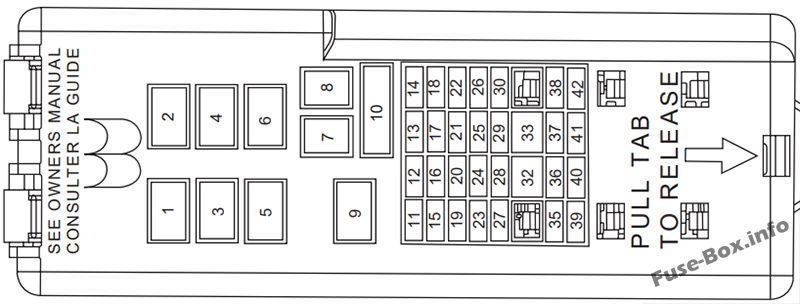

Пассажирский салон
| № | Номинал, Ампер | Описание |
|---|---|---|
| 1 | — | Дополнительное реле задержки |
| 2 | — | Водитель одним касанием вниз реле |
| 3 | — | Реле электродвигателя вентилятора |
| 4 | — | Мигающее реле |
| 5 | — | Не используется |
| 6 | — | Не используется |
| 7 | 40A | Подача сетки задней разморозки |
| 8 | 40A | Двигатель вентилятора |
| 9 | — | Реле разморозки заднего стекла |
| 10 | 30A | Сиденья с электроприводом, аксессуар с задержкой, регулируемые педали |
| 11 | 15A | Встроенная панель управления (ICP), управление стеклоочистителем заднего омывателя, передний омыватель, сотовый телефон, подсветка переключателя пассажира, GEM, мотор заднего стеклоочистителя |
| 12 | 10A | Зеркала с подогревом, переключатель обогрева заднего стекла |
| 13 | 20 A | Прикуриватель, дополнительная розетка |
| 14 | — | Не используется |
| 15 | 30A | Мотор переднего стеклоочистителя |
| 16 | 15A | Питание Flasher и GEM, питание встроенной панели управления (ICP), память RCC, кластер |
| 17 | 15A | Стоп-сигнал, выключатель деактивации контроля скорости |
| 18 | — | Не используется |
| 19 | — | Не используется |
| 20 | — | Не используется |
| 21 | — | Не используется |
| 22 | 20 A | Соленоид открывания крышки палубы, реле блокировки/разблокировки |
| 23 | 10A | Модуль подушки безопасности, приемопередатчик PATS |
| 24 | 15A | Транзитная эстафета |
| 25 | 2A | Реле ПКМ |
| 26 | 10A | Зеркала, силовая антенна, импульсный расширитель, лампа на крышке палубы, энергосбережение |
| 27 | 10A | Датчики и сигнальные лампы, встроенная панель управления (ICP), датчик FFV, GEM |
| 28 | 10A | Катушка реле электродвигателя вентилятора, логика EATC |
| 29 | 15A | Автолампы, Переключатель фар |
| 30 | 15A | Звуковые сигналы и переключатель звукового сигнала, разъем OBD II |
| 31 | — | Не используется |
| 32 | 10A | ABS, катушка реле ДХО, привод управления скоростью, переключатель контроля тяги, переключатель обогревателя переменного тока, привод заслонки смесителя, блокировка переключения тормозов |
| 33 | — | Не используется |
| 34 | — | Не используется |
| 35 | — | Не используется |
| 36 | 15A | Сигналы поворота, фонари заднего хода |
| 37 | 15A | Переключатель положения коробки передач |
| 38 | 5A | Нейтральный переключатель GEM Park |
| 39 | — | Не используется |
| 40 | — | Не используется |
| 41 | — | Не используется |
| 42 | — | Не используется |

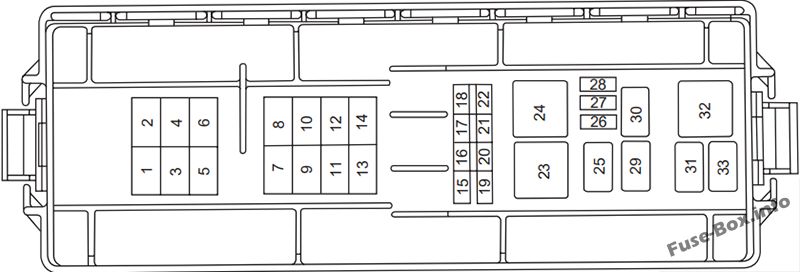

Моторного отсека
| № | Номинал, Ампер | Описание |
|---|---|---|
| 1 | 60А** | Панель предохранителей |
| 2 | 30А** | Реле ПКМ |
| 3 | 60А** | Панель предохранителей |
| 4 | — | Не используется |
| 5 | — | Не используется |
| 6 | — | Не используется |
| 7 | 40А** | Реле стартера, замок зажигания |
| 8 | 20А** | Транзитная эстафета (только экспорт) |
| 9 | 40А** | Реле вентилятора охлаждения |
| 10 | — | Не используется |
| 11 | 20А** | Термакторное реле (только FFV) |
| 12 | — | Не используется |
| 13 | 40А** | Питание насоса модуля антиблокировочной тормозной системы |
| 14 | — | Не используется |
| 15 | 20A* | Соленоид клапана модуля антиблокировочной тормозной системы |
| 16 | 20A* | Реле топливного насоса |
| 17 | 20A* | Задний блок управления, CD-чейнджер, сотовый телефон |
| 18 | — | Не используется |
| 19 | 15 А* | Правая фара |
| 20 | — | Не используется |
| 21 | 15 А* | Левая фара |
| 22 | 10 А* | Реле муфты кондиционера, блок питания PCM |
| 23 | — | Реле стартера |
| 24 | — | Реле низкой скорости вентилятора |
| 25 | — | Реле скорости стеклоочистителя |
| 26 | 30A* | Генератор |
| 27 | 5A* | Задний блок управления, антенна |
| 28 | 15 А* | Датчик HEGO Соленоид переключения передач, вентиляция адсорбера, реле сцепления кондиционера, соленоид байпаса Thermactor |
| 29 | — | Реле парковки дворников |
| 30 | — | Реле топливного насоса |
| 31 | — | Реле питания ПКМ |
| 32 | — | Реле высокой скорости вентилятора |
| 33 | — | Реле сцепления кондиционера |
| * Мини-предохранители ** Максимальные предохранители |
2001
Пассажирский салон
| № | Номинал, Ампер | Описание |
|---|---|---|
| 1 | — | Дополнительное реле задержки |
| 2 | — | Водитель одним касанием вниз реле |
| 3 | — | Реле электродвигателя вентилятора |
| 4 | — | Мигающее реле |
| 5 | — | Не используется |
| 6 | — | Не используется |
| 7 | 40 A | Подача сетки задней разморозки |
| 8 | 40 A | Двигатель вентилятора |
| 9 | — | Реле разморозки заднего стекла |
| 10 | 30A | Сиденья с электроприводом, аксессуар с задержкой, регулируемые педали |
| 11 | 15A | Встроенная панель управления (ICP), управление стеклоочистителем заднего омывателя, передний омыватель, сотовый телефон, подсветка переключателя пассажира, GEM, мотор заднего стеклоочистителя |
| 12 | 10A | Зеркала с подогревом, переключатель обогрева заднего стекла |
| 13 | 20A | Силовая установка |
| 14 | — | Не используется |
| 15 | 30A | Мотор переднего стеклоочистителя |
| 16 | 15A | Питание Flasher и GEM, питание встроенной панели управления (ICP), память RCC, кластер |
| 17 | 15A | Стоп-сигнал, выключатель деактивации контроля скорости |
| 18 | — | Не используется |
| 19 | — | Не используется |
| 20 | — | Не используется |
| 21 | — | Не используется |
| 22 | 20A | Соленоид открывания крышки палубы, реле блокировки/разблокировки |
| 23 | 10A | Модуль подушки безопасности, приемопередатчик PATS |
| 24 | 15A | Транзитная эстафета |
| 25 | 2A | Реле ПКМ |
| 26 | 10A | Зеркала, силовая антенна, импульсный расширитель, лампа на крышке палубы, энергосбережение |
| 27 | 10A | Датчики и сигнальные лампы, встроенная панель управления (ICP), датчик FFV, GEM |
| 28 | 10A | Катушка реле электродвигателя вентилятора, логика EATC |
| 29 | 15A | Автолампы, Переключатель фар |
| 30 | 15A | Звуковые сигналы и переключатель звукового сигнала, разъем OBD II |
| 31 | — | Не используется |
| 32 | 10A | ABS, катушка реле ДХО, привод управления скоростью, переключатель контроля тяги, переключатель обогревателя переменного тока, привод заслонки смесителя, блокировка переключения тормозов |
| 33 | — | Не используется |
| 34 | — | Не используется |
| 35 | — | Не используется |
| 36 | 15A | Сигналы поворота, фонари заднего хода |
| 37 | 15A | Переключатель положения коробки передач |
| 38 | 5A | Нейтральный переключатель GEM Park |
| 39 | — | Не используется |
| 40 | — | Не используется |
| 41 | — | Не используется |
| 42 | — | Не используется |
Моторного отсека
| № | Номинал, Ампер | Описание |
|---|---|---|
| 1 | 60А** | Панель предохранителей |
| 2 | 30А** | Реле ПКМ |
| 3 | 60А** | Панель предохранителей |
| 4 | — | Не используется |
| 5 | — | Не используется |
| 6 | — | Не используется |
| 7 | 40А** | Реле стартера, замок зажигания |
| 8 | 20А** | Транзитная эстафета (только экспорт) |
| 9 | 40А** | Реле вентилятора охлаждения |
| 10 | — | Не используется |
| 11 | 20А** | Термакторное реле (только FFV) |
| 12 | — | Не используется |
| 13 | 40А** | Питание насоса модуля антиблокировочной тормозной системы |
| 14 | — | Не используется |
| 15 | 20 А* | Соленоид клапана модуля антиблокировочной тормозной системы |
| 16 | 20 А* | Реле топливного насоса |
| 17 | 20 А* | Задний блок управления, CD-чейнджер, сотовый телефон |
| 18 | 20 А* | Зажигалка |
| 19 | 15 А* | Правая фара |
| 20 | — | Не используется |
| 21 | 15 А* | Левая фара |
| 22 | 10 А* | Реле муфты кондиционера, блок питания PCM |
| 23 | — | Реле стартера |
| 24 | — | Реле низкой скорости вентилятора |
| 25 | — | Реле скорости стеклоочистителя |
| 26 | 10 А* | Генератор |
| 27 | 5A* | Задний блок управления, антенна |
| 28 | 15 А* | Датчик HEGO Соленоид переключения передач, вентиляция адсорбера, реле сцепления кондиционера, соленоид байпаса Thermactor |
| 29 | — | Реле парковки дворников |
| 30 | — | Реле топливного насоса |
| 31 | — | Реле питания ПКМ |
| 32 | — | Реле высокой скорости вентилятора |
| 33 | — | Реле сцепления кондиционера |
| * Мини-предохранители ** Максимальные предохранители |
2002
Пассажирский салон
| № | Номинал, Ампер | Описание |
|---|---|---|
| 1 | — | Дополнительное реле задержки |
| 2 | — | Реле приземления водителя |
| 3 | — | Реле электровентилятора |
| 4 | — | Реле мигалки |
| 5 | — | Не используется |
| 6 | — | Не используется |
| 7 | 40A | Подача на решетку задней разморозки |
| 8 | 40A | Двигатель вентилятора |
| 9 | — | Реле оттайки сзади |
| 10 | 30A | Автоматический выключатель: Сиденья с электроприводом, Аксессуар с задержкой, Регулируемые педали |
| 11 | 15A | Встроенная панель управления (ICP), Управление стеклоочистителем заднего стекла, Передний стеклоочиститель, Мобильный телефон, Подсветка переключателя пассажира, GEM, Электродвигатель заднего стеклоочистителя |
| 12 | 10A | Обогрев зеркал, Выключатель обогрева заднего стекла |
| 13 | 20A | Силовая установка |
| 14 | — | Не используется |
| 15 | 30A | Мотор переднего стеклоочистителя |
| 16 | 15A | Питание Flasher и GEM, питание интегрированной панели управления (ICP), память RCC, кластер |
| 17 | 15A | Стоп-сигнал, выключатель деактивации контроля скорости |
| 18 | — | Не используется |
| 19 | — | Не используется |
| 20 | — | Не используется |
| 21 | — | Не используется |
| 22 | 20A | Соленоид открывания крышки палубы, реле блокировки/разблокировки |
| 23 | 10A | Модуль подушки безопасности, приемопередатчик PATS |
| 24 | 15A | Транзитное реле |
| 25 | 2A | Реле PCM, реле топливного насоса |
| 26 | 10A | Зеркала, Антенна с питанием, Импульсный расширитель, Лампа на крышке палубы, Экономия заряда батареи |
| 27 | 10A | Приборы и сигнальные лампы, Встроенная панель управления (ICP), Датчик FFV, GEM |
| 28 | 10A | Катушка реле электродвигателя вентилятора, логика EATC, лампы лужи |
| 29 | 15A | Автолампы, Парковочные огни, ШИМ, Переключатель фар |
| 30 | 15A | Звуковые сигналы и переключатель звукового сигнала, разъем OBD II |
| 31 | — | Не используется |
| 32 | 10A | ABS, катушка реле DRL, привод управления скоростью, переключатель контроля тяги, переключатель обогревателя переменного тока, привод заслонки смесителя, блокировка переключения тормозов, катушка реле обогревателя заднего стекла |
| 33 | — | Не используется |
| 34 | — | Не используется |
| 35 | — | Не используется |
| 36 | 15A | Поворотники, Фонари заднего хода |
| 37 | 15A | Переключатель положения коробки передач |
| 38 | 5A | Парковочный нейтральный переключатель GEM |
| 39 | — | Не используется |
| 40 | — | Не используется |
| 41 | — | Не используется |
| 42 | — | Не используется |
Моторного отсека
| № | Номинал, Ампер | Описание |
|---|---|---|
| 1 | 60А** | Панель предохранителей |
| 2 | 30А** | Реле ПКМ |
| 3 | 60А** | Панель предохранителей |
| 4 | — | Не используется |
| 5 | — | Не используется |
| 6 | — | Не используется |
| 7 | 40А** | Реле стартера, замок зажигания |
| 8 | 20А** | Транзитное реле (только экспорт) |
| 9 | 40А** | Реле вентилятора охлаждения |
| 10 | — | Не используется |
| 11 | — | Не используется |
| 12 | — | Не используется |
| 13 | 40А** | Питание насоса антиблокировочной тормозной системы |
| 14 | — | Не используется |
| 15 | 20A* | Электромагнитный клапан антиблокировочного тормозного модуля |
| 16 | 20A* | Реле топливного насоса |
| 17 | 20A* | Сотовый порт |
| 18 | 20A* | Зажигалка |
| 19 | 15 А* | Правая фара |
| 20 | — | Не используется |
| 21 | 15 А* | Левая фара |
| 22 | 10 А* | Реле муфты кондиционера, блок питания PCM |
| 23 | — | Реле стартера |
| 24 | — | Реле вентилятора |
| 25 | — | Реле скорости стеклоочистителя |
| 26 | 10 А* | Генератор |
| 27 | 5A* | Задний блок управления, Антенна |
| 28 | 15 А* | Соленоид переключения передач с датчиком HEGO, вентиляция адсорбера, реле сцепления кондиционера |
| 29 | — | Реле парковки стеклоочистителя |
| 30 | — | Реле топливного насоса |
| 31 | — | Реле питания ПКМ |
| 32 | — | Реле вентилятора |
| 33 | — | Реле муфты кондиционера |
| * Мини-предохранители ** Максимальные предохранители |
2003
Пассажирский салон
| № | Номинал, Ампер | Описание |
|---|---|---|
| 1 | — | Дополнительное реле задержки |
| 2 | — | Реле приземления водителя |
| 3 | — | Реле электровентилятора |
| 4 | — | Реле мигалки |
| 5 | — | Не используется |
| 6 | — | Не используется |
| 7 | 40A | Подача питания на решетку обогревателя заднего стекла (только универсал)/питание катушки реле обогревателя заднего стекла (только седан) |
| 8 | 40A | Двигатель вентилятора |
| 9 | — | Реле оттайки сзади |
| 10 | 30A | Автоматический выключатель: Сиденья с электроприводом, Аксессуар с задержкой, Регулируемые педали |
| 11 | 15A | Встроенная панель управления (ICP), Управление стеклоочистителем заднего стекла, Передний стеклоочиститель, Мобильный телефон, Подсветка переключателя пассажира, GEM, Электродвигатель заднего стеклоочистителя |
| 12 | 10A | Обогрев зеркал, Выключатель обогрева заднего стекла |
| 13 | 20A | Прикуриватель (при наличии) |
| 14 | — | Не используется |
| 15 | 30A | Мотор переднего стеклоочистителя |
| 16 | 15A | Мощность Flasher и GEM, мощность ICP, память RCC, кластер |
| 17 | 15A | Стоп-сигнал, выключатель деактивации контроля скорости |
| 18 | — | Не используется |
| 19 | — | Не используется |
| 20 | — | Не используется |
| 21 | — | Не используется |
| 22 | 20A | Соленоид открывания крышки палубы, реле блокировки/разблокировки |
| 23 | 10A | Модуль подушки безопасности, приемопередатчик PATS |
| 24 | — | Не используется |
| 25 | 2A | Реле PCM, реле топливного насоса |
| 26 | 10A | Зеркала, Антенна с электроприводом, Импульсный расширитель, Лампа на крышке палубы, Экономия заряда батареи |
| 27 | 10A | Приборы и контрольные лампы, ICP, датчик FFV, GEM |
| 28 | 10A | Катушка реле электродвигателя вентилятора, логика EATC, лампы лужи |
| 29 | 15A | Автолампы, Парковочные огни, ШИМ, Переключатель фар |
| 30 | 15A | Звуковые сигналы и переключатель звукового сигнала, разъем OBD II |
| 31 | — | Не используется |
| 32 | 10A | ABS, катушка реле DRL, привод управления скоростью, переключатель контроля тяги, переключатель обогревателя переменного тока, привод заслонки смесителя, блокировка переключения тормозов, катушка реле обогревателя заднего стекла |
| 33 | — | Не используется |
| 34 | — | Не используется |
| 35 | — | Не используется |
| 36 | 15A | Поворотники, Фонари заднего хода |
| 37 | 15A | Переключатель положения коробки передач |
| 38 | 5A | Парковочный нейтральный переключатель GEM |
| 39 | — | Не используется |
| 40 | — | Не используется |
| 41 | — | Не используется |
| 42 | — | Не используется |
Моторного отсека
| № | Номинал, Ампер | Описание |
|---|---|---|
| 1 | 60А** | Панель предохранителей |
| 2 | 30А** | Реле модуля управления силовым агрегатом (PCM) |
| 3 | 60А** | Панель предохранителей |
| 4 | — | Не используется |
| 5 | — | Не используется |
| 6 | — | Не используется |
| 7 | 40А** | Реле стартера, замок зажигания |
| 8 | — | Не используется |
| 9 | 40А** | Реле вентилятора охлаждения |
| 10 | — | Не используется |
| 11 | 50А** | Обогрев заднего стекла (только седан) |
| 12 | — | Не используется |
| 13 | 40А** | Питание насоса модуля антиблокировочной тормозной системы (ABS) |
| 14 | — | Не используется |
| 15 | 20 А* | Соленоид клапана модуля ABS |
| 16 | 20 А* | Реле топливного насоса |
| 17 | 20 А* | Сотовый порт |
| 18 | 20 А* | Силовая установка |
| 19 | 15 А* | Правая фара |
| 20 | — | Не используется |
| 21 | 15 А* | Левая фара |
| 22 | 10 А* | Реле муфты кондиционера, блок питания PCM |
| 23 | — | Реле стартера |
| 24 | — | Реле вентилятора |
| 25 | — | Реле скорости стеклоочистителя |
| 26 | 10 А* | Генератор |
| 27 | 5A* | Задний блок управления, Антенна |
| 28 | 15 А* | Соленоид переключения передач с датчиком HEGO, вентиляция адсорбера, реле сцепления кондиционера |
| 29 | — | Реле парковки стеклоочистителя |
| 30 | — | Реле топливного насоса |
| 31 | — | Реле питания ПКМ |
| 32 | — | Реле вентилятора |
| 33 | — | Реле муфты кондиционера |
| * Мини-предохранители ** Максимальные предохранители |
2004
Пассажирский салон
| № | Номинал, Ампер | Описание |
|---|---|---|
| 14 | — | Не используется |
| 15 | 10A | Левая фара |
| 16 | 10A | Не используется (запасной) |
| 17 | 15A | Стоп-сигнал, выключатель деактивации контроля скорости |
| 18 | 15A | Парковочные фонари, ШИМ (подсветка), Автолампы |
| 19 | 10A | Обогрев зеркал, Индикатор разморозки заднего стекла |
| 20 | 10A | Средства пассивной безопасности (модуль подушки безопасности/модуль OCS) |
| 21 | 15A | Датчик диапазона коробки передач (образец положения коробки передач) |
| 22 | 15A | Насос переднего омывателя, Электрохроматическое зеркало, Компас, Комбинация приборов (RUN/ACC), Логика интегрированной панели управления (ICP), Задний стеклоочиститель (только для универсала), Задний омыватель (только для универсала) |
| 23 | 30A | Мотор переднего стеклоочистителя |
| 24 | — | Не используется |
| 25 | 20A | Силовая установка |
| 26 | 20A | Замки с электроприводом, отпирание задней двери (универсал) / багажника (седан) |
| 27 | 10A | Антиблокировочная тормозная система (ABS), контроль скорости, контроль тяги, блокировка переключения тормозов, переключатель функций кондиционера (только ручной кондиционер), заслонка смешения температур (только ручной кондиционер), змеевик оттаивания |
| 28 | 15A | Поворотники, Фонари заднего хода |
| 29 | 20A | Зажигалка |
| 1 | — | Дополнительное реле задержки |
| 2 | — | Реле приземления водителя |
| 3 | — | Реле электровентилятора |
| 4 | — | Реле мигалки |
| 5 | — | Не используется |
| 6 | — | Не используется |
| 7 | 20A | Подача питания на решетку обогревателя заднего стекла (только универсал)/питание катушки реле обогревателя заднего стекла (только седан) |
| 8 | 40 A | Двигатель вентилятора |
| 9 | — | Реле оттайки сзади |
| 10 | Автоматический выключатель 30А | Сиденья с электроприводом, Аксессуары с задержкой, Регулируемые педали |
| 11 | 10A | Правая фара |
| 12 | 15A | Фары дальнего света |
| 13 | — | Не используется |
| 30 | 10A | Освещение салона, Экономия заряда аккумулятора, Зеркала с электроприводом, Лампа на крышке багажника, Антенна с электроприводом (только для универсала), Модуль импульсного растяжения (только для универсала) |
| 31 | 10A | Катушка реле двигателя вентилятора, катушка реле лампы лужи, логика электронного автоматического контроля температуры (EATC) |
| 32 | 10A | Кластер, гибкий топливный модуль, логика ICP, пассивный противоугонный модуль (мощность GEM) |
| 33 | 15A | Аварийная сигнализация, мощность кластера, мощность ICP, EATC |
| 34 | 5A | логика GEM |
| 35 | 10A | Подсветка |
| 36 | 2A | Реле модуля управления силовым агрегатом (PCM), реле топливного насоса, муфта кондиционера |
| 37 | 25A | Автолампа, дневные ходовые огни (ДХО), проблесковый маячок, образец фары |
| 38 | 15A | Звуковой сигнал, диагностический разъем (OBD II) |
| 39 | — | Не используется |
| 40 | — | Не используется |
| 41 | — | Не используется |
| 42 | — | Не используется |
Моторного отсека
| № | Номинал, Ампер | Описание |
|---|---|---|
| 1 | 60А** | Панель предохранителей |
| 2 | 30А** | Модуль управления силовым агрегатом (PCM) |
| 3 | 60А** | Панель предохранителей |
| 4 | 10А СВ | Низкоскоростной вентилятор охлаждения (не используется в GCC) |
| 5 | 40А** | Охлаждающий вентилятор |
| 6 | — | Не используется |
| 7 | 40А** | Реле стартера, замок зажигания |
| 8 | — | Не используется |
| 9 | 20А** (50А** в странах Персидского залива) | Вентилятор охлаждения (со стороны пассажира) |
| 10 | 20А** | Вентилятор охлаждения (со стороны водителя) (не используется в GCC) |
| 11 | 50А** | Обогрев заднего стекла (только седан) |
| 12 | — | Не используется |
| 13 | 40А** | Питание насоса модуля антиблокировочной тормозной системы (ABS) |
| 14 | — | Не используется |
| 15 | 20 А* | Соленоид клапана модуля ABS |
| 16 | 20 А* | Реле топливного насоса |
| 17 | 20 А* | CD |
| 18 | — | Не используется |
| 19 | — | Не используется |
| 20 | — | Не используется |
| 21 | — | Не используется |
| 22 | 10 А* | Реле муфты кондиционера, блок питания PCM |
| 23 | — | Реле стартера |
| 24 | — | Реле вентилятора |
| 25 | — | Реле скорости стеклоочистителя |
| 26 | 10 А* | Генератор |
| 27 | 5A* | Задний блок управления, Антенна |
| 28 | 15 А* | Датчик HEGO, соленоид переключения передач, вентиляция адсорбера, реле сцепления кондиционера |
| 29 | — | Реле парковки стеклоочистителя |
| 30 | — | Реле топливного насоса |
| 31 | — | Реле питания ПКМ |
| 32 | — | Реле вентилятора |
| 33 | — | Реле муфты кондиционера |
| * - Мини-предохранители ** - Максимальные предохранители CB - автоматический выключатель |
2005
Пассажирский салон
| № | Номинал, Ампер | Описание |
|---|---|---|
| 1 | — | Дополнительное реле задержки |
| 2 | — | Реле приземления водителя |
| 3 | — | Реле электровентилятора |
| 4 | — | Реле мигалки |
| 5 | — | Не используется |
| 6 | — | Не используется |
| 7 | 20A | Подача питания на решетку обогревателя заднего стекла (только универсал)/питание катушки реле обогревателя заднего стекла (только седан) |
| 8 | 40A | Двигатель вентилятора |
| 9 | — | Реле оттайки сзади |
| 10 | Автоматический выключатель 30А | Сиденья с электроприводом, Аксессуары с задержкой, Регулируемые педали |
| 11 | 10A | Правая фара |
| 12 | 15A | Фары дальнего света |
| 13 | — | Не используется |
| 14 | — | Не используется |
| 15 | 10A | Левая фара |
| 16 | 10A | Не используется (запасной) |
| 17 | 15A | Стоп-сигнал, выключатель деактивации контроля скорости |
| 18 | 15A | Парковочные фонари, ШИМ (подсветка), Автолампы |
| 19 | 10A | Обогрев зеркал, Индикатор включения обогревателя заднего стекла |
| 20 | 10A | Средства пассивной безопасности (модуль подушки безопасности/модуль OCS) |
| 21 | 15A | Датчик диапазона коробки передач (переключатель положения коробки передач) |
| 22 | 15A | Насос переднего омывателя, Электрохроматическое зеркало, Компас, Комбинация приборов (RUN/ACC), Логика интегрированной панели управления (ICP), Задний стеклоочиститель (только для универсала), Задний омыватель (только для универсала) |
| 23 | 30A | Мотор переднего стеклоочистителя |
| 24 | — | Не используется |
| 25 | 20A | Силовая установка |
| 26 | 20A | Замки с электроприводом, отпирание задней двери (универсал) / багажника (седан) |
| 27 | 10A | Антиблокировочная тормозная система (ABS), контроль скорости, контроль тяги, блокировка переключения тормозов, переключатель функций кондиционера (только ручной кондиционер), заслонка смешения температур (только ручной кондиционер), змеевик оттаивания |
| 28 | 15A | Поворотники, Фонари заднего хода |
| 29 | 20A | Зажигалка |
| 30 | 10A | Освещение салона, Экономия заряда аккумулятора, Зеркала с электроприводом, Лампа на крышке багажника, Антенна с электроприводом (только для универсала), Модуль импульсного растяжения (только для универсала) |
| 31 | 10A | Катушка реле двигателя вентилятора, катушка реле лампы лужи, логика электронного автоматического контроля температуры (EATC) |
| 32 | 10A | Кластер, гибкий топливный модуль, логика ICP, пассивный противоугонный модуль (мощность GEM) |
| 33 | 15A | Аварийная сигнализация, мощность кластера, мощность ICP, EATC |
| 34 | 5A | логика GEM |
| 35 | 10A | Подсветка |
| 36 | 2A | Реле модуля управления силовым агрегатом (PCM), реле топливного насоса, муфта кондиционера |
| 37 | 25A | Автолампа, Дневные ходовые огни (ДХО), Вспышка при проезде, Переключатель фар |
| 38 | 15A | Звуковой сигнал, диагностический разъем (OBD id |
| 39 | — | Не используется |
| 40 | — | Не используется |
| 41 | — | Не используется |
| 42 | — | Не используется |
Моторного отсека
| № | Номинал, Ампер | Описание |
|---|---|---|
| 1 | 60 А** | Панель предохранителей |
| 2 | 30А** | Модуль управления силовым агрегатом (PCM) |
| 3 | 60 А** | Панель предохранителей |
| 4 | 10А СВ | Низкоскоростной вентилятор охлаждения |
| 5 | 40А** | Охлаждающий вентилятор |
| 6 | — | Не используется |
| 7 | 40А** | Реле стартера, замок зажигания |
| 8 | — | Не используется |
| 9 | 20А** | Вентилятор охлаждения (со стороны пассажира) |
| 10 | 20А** | Вентилятор охлаждения (со стороны водителя) |
| 11 | 50А** | Обогрев заднего стекла (только седан) |
| 12 | — | Не используется |
| 13 | 40А** | Питание насоса модуля антиблокировочной тормозной системы (ABS) |
| 14 | — | Не используется |
| 15 | 20A* | Соленоид клапана модуля ABS |
| 16 | 20A* | Реле топливного насоса |
| 17 | 20A* | CD |
| 18 | 10A* (только двигатель Vulcan) | Реле муфты кондиционера, блок питания PCM |
| 18 | - (только двигатель Duratec) | Неиспользованная мощность |
| 19 | — | Не используется |
| 20 | — | Не используется |
| 21 | — | Не используется |
| 22 | 5A* (только двигатель Vulcan) | Клапан PCV с подогревом |
| 22 | 10A* (только двигатель Duratec) | Реле муфты кондиционера, блок питания PCM |
| 23 | — | Реле стартера |
| 24 | — | Реле вентилятора |
| 25 | — | Реле скорости стеклоочистителя |
| 26 | 10 А* | Генератор |
| 27 | 5A* | Задний блок управления, Антенна |
| 28 | 15 А* | Датчик HEGO, соленоид переключения передач, вентиляция адсорбера, реле сцепления кондиционера |
| 29 | — | Реле парковки стеклоочистителя |
| 30 | — | Реле топливного насоса |
| 31 | — | Реле питания ПКМ |
| 32 | — | Реле вентилятора |
| 33 | — | Реле муфты кондиционера |
| * - Мини-предохранители ** - Максимальные предохранители CB - автоматический выключатель |
2006
Пассажирский салон
| № | Номинал, Ампер | Описание |
|---|---|---|
| 1 | — | Дополнительное реле задержки |
| 2 | — | Реле приземления водителя |
| 3 | — | Реле электровентилятора |
| 4 | — | Реле мигалки |
| 5 | — | Не используется |
| 6 | — | Не используется |
| 7 | 20 A | Питание катушки реле обогрева заднего стекла |
| 8 | 40 A | Двигатель вентилятора |
| 9 | — | Реле оттайки сзади |
| 10 | Автоматический выключатель 30А | Сиденья с электроприводом, аксессуар с задержкой |
| 11 | 10A | Правая фара |
| 12 | 15A | Фары дальнего света |
| 13 | — | Не используется |
| 14 | — | Не используется |
| 15 | 10A | Левая фара |
| 16 | 10A | Не используется (запасной) |
| 17 | 15A | Стоп-сигнал, выключатель деактивации контроля скорости |
| 18 | 15A | Парковочные фонари, ШИМ (подсветка), Автолампы |
| 19 | 10A | Обогрев зеркал, Индикатор включения обогревателя заднего стекла |
| 20 | 10A | Средства пассивной безопасности (модуль подушки безопасности/модуль OCS) |
| 21 | 15A | Датчик диапазона коробки передач (переключатель положения коробки передач) |
| 22 | 15A | Насос переднего омывателя, Кластер (RUN/ACC), Логика встроенной панели управления (ICP), Электрохроматическое зеркало |
| 23 | 30 A | Мотор переднего стеклоочистителя |
| 24 | — | Не используется |
| 25 | 20 A | Силовая установка |
| 26 | 20 A | Электрозамки, открытие багажника |
| 27 | 10A | Антиблокировочная тормозная система (ABS), контроль скорости, контроль тяги, блокировка переключения тормозов, переключатель функций кондиционера (только ручной кондиционер), заслонка смешения температур (только ручной кондиционер), змеевик оттаивания |
| 28 | 15A | Поворотники, Фонари заднего хода |
| 29 | 20 A | Зажигалка |
| 30 | 10A | Освещение салона, Экономия заряда батареи, Электропривод зеркал, Подсветка багажника, Подсветка перчаточного ящика |
| 31 | 10A | Катушка реле двигателя вентилятора, логика электронного автоматического контроля температуры (EATC) |
| 32 | 10A | Кластер, гибкий топливный модуль, логика ICP, пассивный противоугонный модуль (мощность GEM), компас |
| 33 | 15A | Аварийная сигнализация, мощность кластера, мощность ICP, EATC |
| 34 | 5A | логика GEM |
| 35 | 10A | Подсветка, подсветка пепельницы |
| 36 | 2A | Реле модуля управления силовым агрегатом (PCM), реле топливного насоса, муфта кондиционера |
| 37 | 25A | Автолампа, Дневные ходовые огни (ДХО), Вспышка при проезде, Переключатель фар |
| 38 | 15A | Звуковой сигнал, диагностический разъем (OBD II) |
| 39 | — | Не используется |
| 40 | — | Не используется |
| 41 | — | Не используется |
| 42 | — | Не используется |
Моторного отсека
| № | Номинал, Ампер | Описание |
|---|---|---|
| 1 | 60А** | Панель предохранителей |
| 2 | 30А** | Модуль управления силовым агрегатом (PCM) |
| 3 | 60А** | Панель предохранителей |
| 4 | 10А СВ | Низкоскоростной вентилятор охлаждения |
| 5 | 40А** | Вентилятор охлаждения (главный) |
| 6 | — | Не используется |
| 7 | 40А** | Реле стартера, замок зажигания |
| 8 | — | Не используется |
| 9 | 20А** | Вентилятор охлаждения (со стороны пассажира) |
| 10 | 20А** | Вентилятор охлаждения (со стороны водителя) |
| 11 | 50А** | Задняя разморозка |
| 12 | — | Не используется |
| 13 | 40А** | Питание насоса модуля антиблокировочной тормозной системы (ABS) |
| 14 | — | Не используется |
| 15 | 20 А* | Соленоид клапана модуля ABS |
| 16 | 20 А* | Реле топливного насоса |
| 17 | 20 А* | CD |
| 18 | 10 А* | Реле муфты кондиционера, блок питания PCM |
| 19 | — | Не используется |
| 20 | — | Не используется |
| 21 | — | Не используется |
| 22 | 5A* | Клапан PCV с подогревом |
| 23 | — | Реле стартера |
| 24 | — | Реле вентилятора |
| 25 | — | Реле скорости стеклоочистителя |
| 26 | 10 А* | Генератор |
| 27 | 5A* | Задний блок управления |
| 28 | 15 А* | Датчик HEGO, соленоид переключения передач, реле сцепления кондиционера, вентиляция адсорбера |
| 29 | — | Реле парковки стеклоочистителя |
| 30 | — | Реле топливного насоса |
| 31 | — | Реле питания ПКМ |
| 32 | — | Реле вентилятора |
| 33 | — | Реле муфты кондиционера |
| * - Мини-предохранители ** - Максимальные предохранители CB - автоматический выключатель |
2007
Пассажирский салон
| № | Номинал, Ампер | Описание |
|---|---|---|
| 1 | — | Дополнительное реле задержки |
| 2 | — | Реле приземления водителя |
| 3 | — | Реле электровентилятора |
| 4 | — | Реле мигалки |
| 5 | — | Не используется |
| 6 | — | Не используется |
| 7 | 20A | Питание катушки реле обогрева заднего стекла |
| 8 | 40A | Двигатель вентилятора |
| 9 | — | Реле оттайки сзади |
| 10 | Автоматический выключатель 30А | Сиденья с электроприводом, аксессуар с задержкой |
| 11 | 10A | Левая фара |
| 12 | 15A | Фары дальнего света |
| 13 | — | Не используется |
| 14 | — | Не используется |
| 15 | 10A | Правая фара |
| 16 | 10A | Не используется (запасной) |
| 17 | 15A | Стоп-сигнал, выключатель деактивации контроля скорости |
| 18 | 15A | Парковочные фонари, ШИМ (подсветка), Автолампы |
| 19 | 10A | Обогрев зеркал, Индикатор включения обогревателя заднего стекла |
| 20 | 10A | Средства пассивной безопасности (модуль подушки безопасности/модуль OCS) |
| 21 | 15A | Датчик диапазона коробки передач (переключатель положения коробки передач) |
| 22 | 15A | Насос омывателя лобового стекла, Кластер (RUN/ACC), Логика встроенной панели управления (1CP), Электрохроматическое зеркало |
| 23 | 30A | Мотор переднего стеклоочистителя |
| 24 | — | Не используется |
| 25 | 20 A | Силовая установка |
| 26 | 20 A | Электрозамки, открытие багажника |
| 27 | 10A | Антиблокировочная тормозная система (ABS), контроль скорости, контроль тяги, блокировка переключения тормозов, переключатель функций кондиционера (только ручной кондиционер), заслонка смешения температур (только ручной кондиционер), змеевик оттаивания |
| 28 | 15A | сигнальные фонари, фонари заднего хода |
| 29 | 20A | Зажигалка |
| 30 | 10A | Освещение салона, Экономия заряда батареи, Электропривод зеркал, Подсветка багажника, Подсветка перчаточного ящика |
| 31 | 10A | Катушка реле двигателя вентилятора, логика электронного автоматического контроля температуры (EATC) |
| 32 | 10A | Кластер, гибкий топливный модуль, логика ICP, пассивный противоугонный модуль (мощность GEM), компас |
| 33 | 15A | Аварийная сигнализация, мощность кластера, мощность ICP, EATC |
| 34 | 5A | логика GEM |
| 35 | 10A | Подсветка, подсветка пепельницы |
| 36 | 2A | Реле модуля управления силовым агрегатом (PCM), реле топливного насоса, муфта кондиционера |
| 37 | 25A | Автолампа, Дневные ходовые огни (ДХО), Вспышка при проезде, Переключатель фар |
| 38 | 15A | Звуковой сигнал, диагностический разъем (OBD II) |
| 39 | — | Не используется |
| 40 | — | Не используется |
| 41 | — | Не используется |
| 42 | — | Не используется |
Моторного отсека
| № | Номинал, Ампер | Описание |
|---|---|---|
| 1 | 60А** | Панель предохранителей |
| 2 | 30А** | Модуль управления силовым агрегатом (PCM) |
| 3 | 60А** | Панель предохранителей |
| 4 | 10А СВ | Низкоскоростной вентилятор охлаждения |
| 5 | 40А** | Вентилятор охлаждения (главный) |
| 6 | — | Не используется |
| 7 | 40А** | Реле стартера, замок зажигания |
| 8 | — | Не используется |
| 9 | 20А** | Вентилятор охлаждения (со стороны пассажира) |
| 10 | 20А** | Вентилятор охлаждения (со стороны водителя) |
| 11 | 50А** | Задняя разморозка |
| 12 | — | Не используется |
| 13 | 40А** | Питание насоса модуля антиблокировочной тормозной системы (ABS) |
| 14 | — | Не используется |
| 15 | 20A* | Соленоид клапана модуля ABS |
| 16 | 20A* | Реле топливного насоса |
| 17 | 20A* | CD |
| 18 | 10A* | Реле муфты кондиционера, блок питания PCM |
| 19 | — | Не используется |
| 20 | — | Не используется |
| 21 | — | Не используется |
| 22 | 5A* | Клапан PCV с подогревом |
| 23 | — | Реле стартера |
| 24 | — | Реле вентилятора |
| 25 | — | Реле скорости стеклоочистителя |
| 26 | 10A* | Генератор |
| 27 | 5A* | Задний блок управления |
| 28 | 15 А* | Датчик HEGO, соленоид переключения передач, реле сцепления кондиционера, вентиляция адсорбера |
| 29 | — | Реле парковки стеклоочистителя |
| 30 | — | Реле топливного насоса |
| 31 | — | Реле питания ПКМ |
| 32 | — | Реле вентилятора |
| 33 | — | Реле муфты кондиционера |
| * - Мини-предохранители ** - Максимальные предохранители CB - автоматический выключатель |
